Jak podłączyć bezpiecznik jednofazowy? Poradnik krok po kroku

W dzisiejszym artykule skupimy się na niezwykle ważnym aspekcie bezpieczeństwa domowej instalacji elektrycznej: prawidłowym podłączeniu jednofazowego wyłącznika nadprądowego. Przygotowałem dla Państwa praktyczny, szczegółowy poradnik "krok po kroku", który wyjaśni, jak samodzielnie i bezpiecznie przeprowadzić tę czynność. Pamiętajmy, że właściwe zabezpieczenie obwodów to podstawa ochrony przed przeciążeniami i zwarciami, co bezpośrednio przekłada się na bezpieczeństwo użytkowników i mienia.

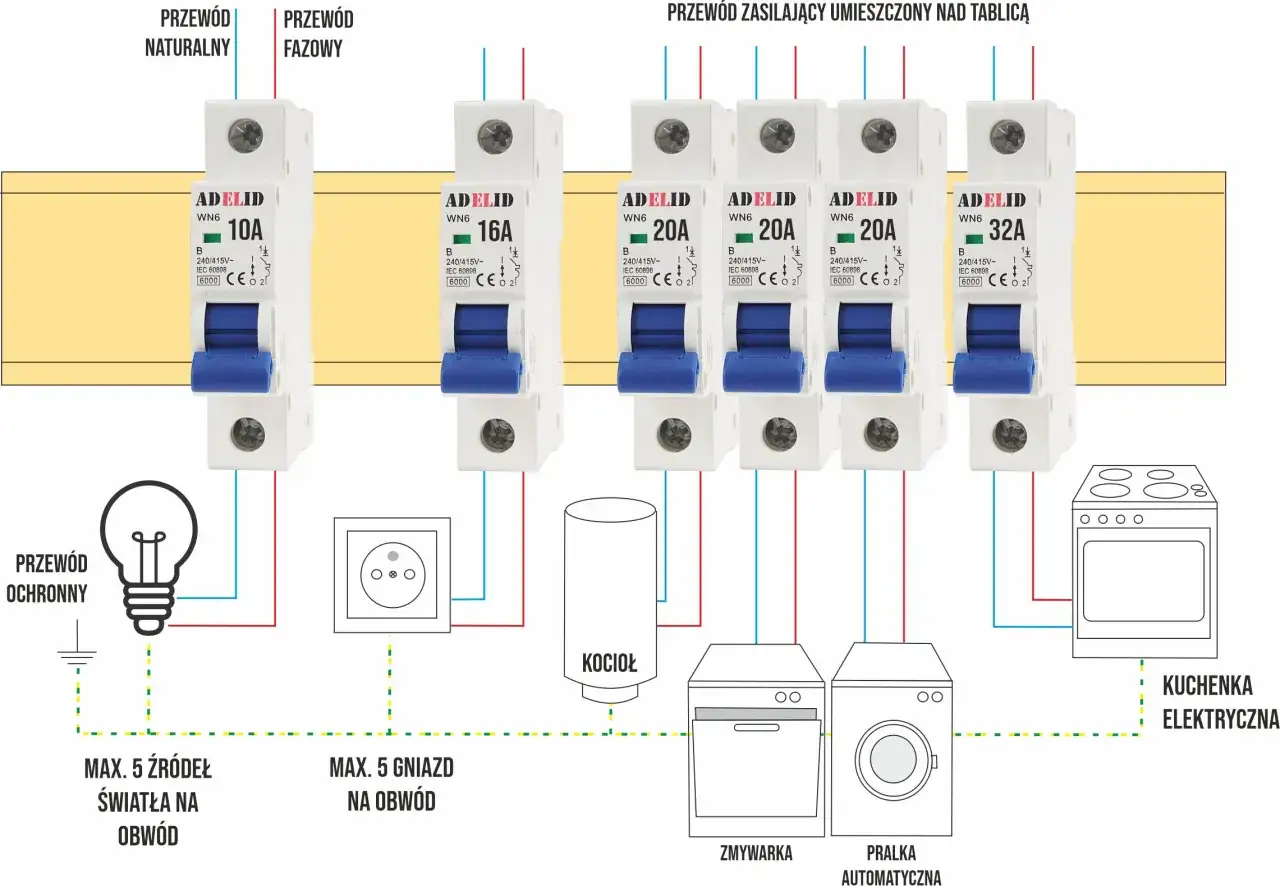

Zrozumieć bezpiecznik: Jak odczytać oznaczenia i wybrać właściwy typ

Prawidłowy dobór wyłącznika nadprądowego to fundament bezpiecznej i niezawodnej instalacji elektrycznej. Nie wystarczy po prostu kupić "jakikolwiek" bezpiecznik; musimy dokładnie zrozumieć, co oznaczają symbole na jego obudowie i jak te parametry wpływają na ochronę naszych obwodów. Błędny wybór może prowadzić do braku ochrony lub niepotrzebnych wyłączeń.

• B16, C10 itp.: Litera oznacza charakterystykę czasowo-prądową, która określa, jak szybko bezpiecznik zadziała przy danym przeciążeniu lub zwarciu. Liczba to prąd znamionowy w Amperach (A), czyli maksymalny prąd, jaki bezpiecznik może przewodzić w sposób ciągły bez wyłączenia.
• 230V/400V~: To napięcie znamionowe pracy. Wskazuje, do jakich instalacji (jednofazowych 230V czy trójfazowych 400V) dany wyłącznik jest przeznaczony. W instalacjach domowych najczęściej spotykamy 230V.
• 6000 (lub 6kA): Ta wartość to znamionowa zwarciowa zdolność łączeniowa. Informuje nas, jaką maksymalną wartość prądu zwarciowego bezpiecznik jest w stanie bezpiecznie wyłączyć bez uszkodzenia. W budownictwie mieszkaniowym standardem jest zazwyczaj 6kA.
• Symbol graficzny: Kwadrat z pionową kreską i małym kółkiem u góry to uniwersalny symbol graficzny wyłącznika nadprądowego, który znajdziemy na schematach elektrycznych.

Charakterystyka B czy C? Którą wybrać do oświetlenia, a którą do gniazdek?

Wybór odpowiedniej charakterystyki czasowo-prądowej jest kluczowy dla efektywnej ochrony i uniknięcia niepotrzebnych wyłączeń. Charakterystyka "B" jest przeznaczona do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych ogólnego przeznaczenia. Oznacza to, że bezpiecznik zadziała stosunkowo szybko przy niewielkim przekroczeniu prądu znamionowego, co jest idealne dla odbiorników rezystancyjnych. Natomiast charakterystyka "C" stosowana jest w przypadku urządzeń o większym prądzie rozruchowym, takich jak silniki elektryczne, transformatory czy niektóre elektronarzędzia. Wyłącznik typu "C" pozwala na chwilowe, większe przeciążenie bez natychmiastowego zadziałania, co zapobiega wyłączeniom przy starcie takich urządzeń.

Ampery (A) a przekrój przewodu: Jak dobrać prąd znamionowy, by nie spalić instalacji?

Dobór prądu znamionowego bezpiecznika musi być ściśle powiązany z przekrojem przewodów w instalacji oraz mocą odbiorników. To absolutnie kluczowe, aby zapobiec przeciążeniom i uszkodzeniom instalacji, a nawet pożarom. Przewody mają określoną obciążalność prądową, której przekroczenie prowadzi do ich przegrzewania. Zbyt duży bezpiecznik nie zadziała, zanim przewody ulegną uszkodzeniu. W instalacjach domowych powszechnie stosuje się:

• 10A dla obwodów oświetleniowych, gdzie standardowo używa się przewodów o przekroju 1,5 mm².
• 16A dla obwodów gniazd ogólnego przeznaczenia, zabezpieczanych przewodami o przekroju 2,5 mm².

Zawsze upewnij się, że prąd znamionowy bezpiecznika jest niższy niż maksymalna obciążalność prądowa przewodu, który ma chronić.

Co oznacza "6000" na obudowie i dlaczego jest to ważne dla Twojego bezpieczeństwa?

Oznaczenie "6000" (lub 6kA) na obudowie wyłącznika nadprądowego to znamionowa zwarciowa zdolność łączeniowa. Jest to maksymalna wartość prądu zwarciowego, jaką bezpiecznik jest w stanie bezpiecznie wyłączyć, nie ulegając przy tym uszkodzeniu. W przypadku zwarcia w instalacji, prąd może osiągnąć bardzo wysokie wartości. Jeśli zdolność łączeniowa bezpiecznika jest zbyt niska, może on nie być w stanie przerwać obwodu, co grozi jego zniszczeniem, a nawet pożarem. W budownictwie mieszkaniowym standardem jest zdolność łączeniowa 6kA, co jest wystarczające dla większości domowych instalacji.

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed rozpoczęciem pracy z prądem

Chciałbym to podkreślić z całą mocą: bezpieczeństwo jest absolutnym priorytetem przy wszelkich pracach elektrycznych. Prąd elektryczny to niewidzialne zagrożenie, które może prowadzić do poważnych obrażeń, a nawet śmierci. Nie ma miejsca na pośpiech, niedbalstwo czy ignorowanie procedur. Zanim dotkniesz jakiegokolwiek przewodu czy urządzenia w rozdzielnicy, upewnij się, że podjąłeś wszelkie środki ostrożności.

Dlaczego wyłączenie zasilania to za mało? Jak upewnić się, że w kablach nie ma napięcia?

Samo wyłączenie zasilania, nawet głównego wyłącznika, nie jest wystarczające, aby uznać miejsce pracy za bezpieczne. Zawsze istnieje ryzyko pomyłki, przypadkowego załączenia przez inną osobę lub błędnego oznaczenia obwodów. Dlatego bezwzględnie musisz sprawdzić brak napięcia w miejscu, w którym zamierzasz pracować. Użyj do tego celu próbnika napięcia (np. neonowego lub bezkontaktowego) lub, co jest znacznie pewniejsze, multimetru. Sprawdź napięcie między przewodem fazowym a neutralnym, a także między fazowym a ochronnym. Dopiero gdy masz stuprocentową pewność, że napięcie nie występuje, możesz przystąpić do pracy.

Niezbędnik instalatora: Jakie narzędzia z izolacją musisz przygotować?

Praca z prądem wymaga specjalistycznych narzędzi, które zapewnią Twoje bezpieczeństwo. Nie używaj zwykłych narzędzi! Musisz zaopatrzyć się w narzędzia z izolacją WDE (VDE), które są testowane pod napięciem 1000V. Oto lista podstawowych narzędzi, które powinieneś mieć pod ręką:

• Wkrętaki izolowane (płaskie i krzyżakowe) do dokręcania zacisków.
• Szczypce izolowane (uniwersalne, boczne, płaskie) do cięcia i formowania przewodów.
• Nóż do ściągania izolacji do precyzyjnego usuwania izolacji z przewodów.
• Próbnik napięcia do szybkiego sprawdzenia obecności napięcia.
• Multimetr do dokładnego pomiaru napięcia i ciągłości obwodu.

Uprawnienia SEP do 1kV: Kiedy możesz działać sam, a kiedy musisz wezwać elektryka?

W Polsce, zgodnie z obowiązującymi przepisami, wszelkie prace modernizacyjne, rozbudowy czy poważne naprawy w instalacji elektrycznej powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia. Mówimy tu o uprawnieniach SEP G1 E (eksploatacja) do 1kV. Jeśli nie posiadasz takich kwalifikacji, a planowane prace wykraczają poza proste czynności, takie jak wymiana żarówki czy podłączenie wtyczki, bezwzględnie wezwij wykwalifikowanego elektryka. Próby samodzielnej ingerencji w instalację bez odpowiedniej wiedzy i uprawnień są nie tylko niebezpieczne, ale mogą również skutkować utratą gwarancji na instalację, a w przypadku nieszczęśliwego wypadku poważnymi konsekwencjami prawnymi.

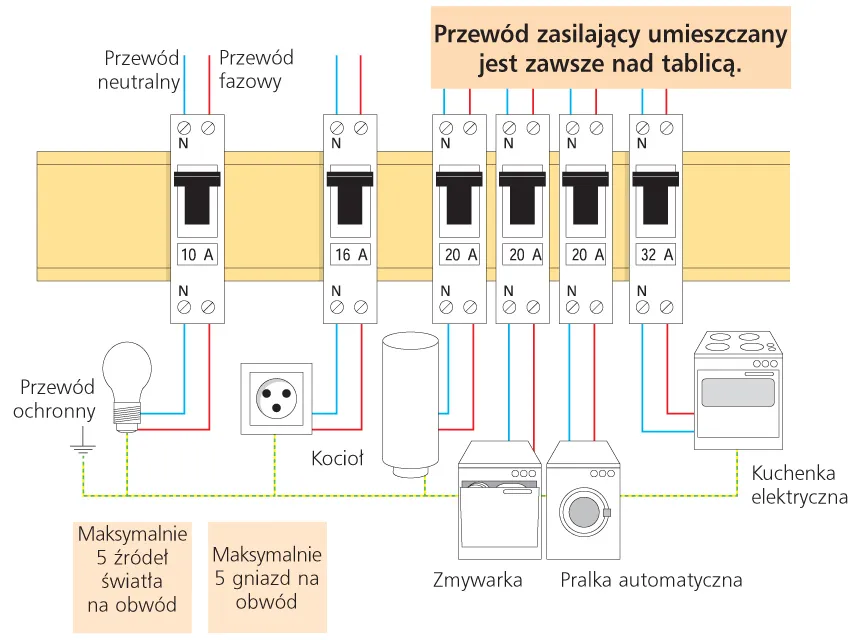

Montaż krok po kroku: Podłączanie bezpiecznika jednofazowego

Teraz, gdy rozumiemy już podstawy bezpieczeństwa i doboru, przejdźmy do praktyki. Poniższe instrukcje są precyzyjnym przewodnikiem, który należy ściśle przestrzegać, aby zapewnić prawidłowe i bezpieczne podłączenie jednofazowego wyłącznika nadprądowego. Pamiętaj, że każdy krok jest ważny i nie należy go pomijać.

Identyfikacja przewodów: Gdzie podpiąć przewód fazowy (L), a co zrobić z neutralnym (N) i ochronnym (PE)?

Kluczem do prawidłowego podłączenia jest właściwa identyfikacja przewodów. W instalacjach domowych standardowo mamy do czynienia z trzema rodzajami przewodów:

• Przewód fazowy (L): Najczęściej w kolorze brązowym, czarnym lub szarym. To on doprowadza prąd. Bezpiecznik jednofazowy jest wpinany szeregowo wyłącznie na tym przewodzie.
• Przewód neutralny (N): Zawsze w kolorze niebieskim. Służy do zamykania obwodu. Przewód neutralny omija bezpiecznik i jest podłączany bezpośrednio do szyny neutralnej w rozdzielnicy.
• Przewód ochronny (PE): Zawsze w kolorze żółto-zielonym. Służy do ochrony przed porażeniem. Przewód ochronny również omija bezpiecznik i jest podłączany do szyny ochronnej (uziemiającej) w rozdzielnicy.

Upewnij się, że przewody są prawidłowo zidentyfikowane przed jakimkolwiek podłączeniem.

Zacisk "1" (góra) i "2" (dół): Jedyna słuszna kolejność podłączania zasilania i odpływu

Wyłączniki nadprądowe mają wyraźnie oznaczone zaciski: "1" na górze i "2" na dole. Ta kolejność nie jest przypadkowa i jest kluczowa dla poprawnego działania aparatu.

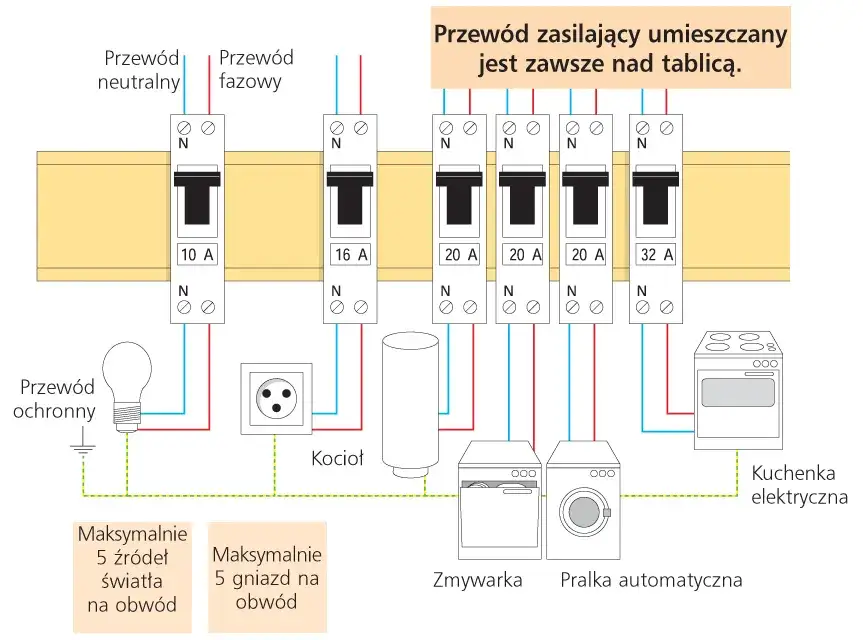

• Zasilanie (przewód fazowy L z głównego zasilania) zawsze podłączamy do zacisku górnego, oznaczonego jako "1".
• Odpływ (przewód fazowy L prowadzący do odbiornika, np. gniazdka, oświetlenia) podłączamy do zacisku dolnego, oznaczonego jako "2".

Prawidłowe podłączenie zasilania od góry zapewnia, że w przypadku awarii i konieczności wymiany, po wyłączeniu bezpiecznika, dolny zacisk i obwód za nim są bezpieczne.

Montaż na szynie DIN w rozdzielnicy: Jak prawidłowo i stabilnie osadzić bezpiecznik?

Wyłączniki nadprądowe, podobnie jak większość modułowych aparatów elektrycznych, są przeznaczone do montażu na standardowej szynie DIN (TS35), która znajduje się w każdej rozdzielnicy. Proces montażu jest prosty, ale wymaga precyzji:

1. Upewnij się, że szyna DIN jest czysta i stabilnie zamocowana w rozdzielnicy.
2. Przygotuj bezpiecznik na jego spodzie znajduje się mechanizm zatrzaskowy.
3. Nachyl bezpiecznik, zaczepiając jedną krawędź mechanizmu o górną krawędź szyny DIN.
4. Dociśnij bezpiecznik do szyny, aż usłyszysz charakterystyczne "kliknięcie", co oznacza, że aparat został prawidłowo zatrzaśnięty i stabilnie osadzony.
5. Sprawdź, czy bezpiecznik nie chwieje się na szynie.

Wideo-poradnik: Zobacz, jak to wygląda w praktyce

Jeśli wolisz wizualne instrukcje, zachęcam do obejrzenia tego wideo-poradnika, który krok po kroku prezentuje proces podłączania jednofazowego wyłącznika nadprądowego.

Unikaj tych błędów: Najczęstsze pomyłki przy montażu

Wiedza o tym, jak prawidłowo coś zrobić, jest niezwykle cenna. Równie ważne jest jednak świadomość typowych błędów, które mogą prowadzić do poważnych konsekwencji. Poznanie i unikanie tych pomyłek jest kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania instalacji.

Błąd nr 1: Podłączenie bezpiecznika do przewodu neutralnego (N) czym to grozi?

To jeden z najpoważniejszych błędów, jaki można popełnić. Wyłącznik nadprądowy jest zaprojektowany do przerywania obwodu na przewodzie fazowym (L). Jeśli podłączymy go do przewodu neutralnego (N), w przypadku zadziałania bezpiecznika (np. z powodu przeciążenia), obwód fazowy nadal będzie pod napięciem. Oznacza to, że gniazdko czy oprawa oświetleniowa, mimo "wyłączenia" bezpiecznika, nadal będzie niebezpieczna i może spowodować porażenie prądem. To stwarza iluzję bezpieczeństwa, która jest niezwykle groźna.

Błąd nr 2: Zbyt słabe dokręcenie zacisków ryzyko przegrzania i pożaru

Niedokręcone zaciski to cichy zabójca instalacji elektrycznej. Zbyt słabe dokręcenie przewodów w zaciskach bezpiecznika prowadzi do zwiększenia rezystancji w miejscu styku. W efekcie, przy przepływie prądu, dochodzi do nadmiernego nagrzewania się tego punktu. Przegrzanie może spowodować:

• Uszkodzenie izolacji przewodów.
• Stopienie obudowy bezpiecznika.
• Iskrzenie.
• W najgorszym przypadku pożar instalacji elektrycznej.

Zawsze dokręcaj zaciski z odpowiednią siłą, używając izolowanego wkrętaka, i upewnij się, że przewody są pewnie zamocowane.

Błąd nr 3: Zastosowanie bezpiecznika o zbyt dużym prądzie znamionowym

Jak już wspomniałem, dobór prądu znamionowego bezpiecznika musi być dostosowany do przekroju przewodów. Zastosowanie bezpiecznika o zbyt dużym prądzie znamionowym (np. 20A na przewodzie 1,5 mm²) jest niezwykle niebezpieczne. W sytuacji przeciążenia, zanim bezpiecznik zadziała, przewody w instalacji mogą ulec przegrzaniu, stopieniu izolacji, a nawet zapłonowi. Bezpiecznik ma chronić przewody, a nie tylko odbiorniki. Zbyt duży bezpiecznik nie spełnia swojej podstawowej funkcji ochronnej.

Integracja z RCD: Jak bezpiecznik współpracuje z różnicówką

W nowoczesnych instalacjach elektrycznych wyłączniki nadprądowe rzadko pracują w pojedynkę. Coraz częściej, a w wielu przypadkach obowiązkowo, współpracują one z wyłącznikami różnicowoprądowymi (RCD), potocznie zwanymi "różnicówkami". Ta kombinacja zapewnia kompleksową ochronę zarówno przed skutkami przeciążeń i zwarć (wyłącznik nadprądowy), jak i przed porażeniem prądem elektrycznym (RCD).

Rola szyny grzebieniowej: Jak estetycznie i bezpiecznie połączyć aparaty w rozdzielnicy?

Aby estetycznie, a przede wszystkim bezpiecznie połączyć wyłączniki nadprądowe z wyłącznikiem różnicowoprądowym oraz innymi modułami w rozdzielnicy, stosuje się dedykowane miedziane szyny grzebieniowe (łączeniowe). Zamiast wielu krótkich przewodów, które mogą wprowadzić bałagan i zwiększyć ryzyko błędów, szyna grzebieniowa zapewnia jednolite i pewne połączenie. Wystarczy podłączyć jeden przewód zasilający do szyny, a następnie zatrzasnąć wyłączniki na szynie, co automatycznie łączy je ze sobą. To rozwiązanie znacznie ułatwia montaż, poprawia estetykę i zwiększa niezawodność połączeń.

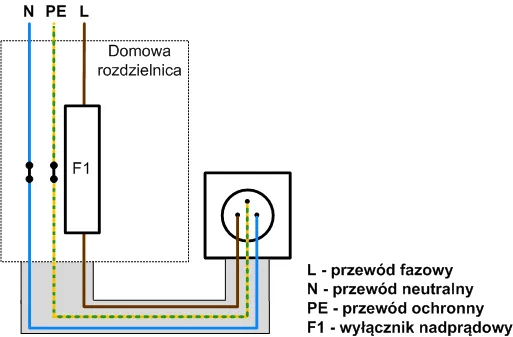

Schemat połączenia wyłącznika różnicowoprądowego z bezpiecznikami nadprądowymi

W typowej instalacji domowej, wyłącznik różnicowoprądowy (RCD) jest zazwyczaj montowany jako pierwszy aparat w obwodzie, zaraz za głównym wyłącznikiem, chroniąc całą grupę obwodów lub nawet całą instalację. Z RCD wychodzą przewody fazowy (L) i neutralny (N), które następnie są rozprowadzane do poszczególnych wyłączników nadprądowych. Każdy wyłącznik nadprądowy (MCB) chroni jeden konkretny obwód (np. oświetlenie kuchni, gniazdka w salonie). W ten sposób RCD zapewnia ochronę przed porażeniem dla wszystkich obwodów, które są za nim podłączone, natomiast MCB chronią te obwody przed przeciążeniami i zwarciami.

Przeczytaj również: Bezpieczniki wybiły? Przywróć prąd i rozwiąż problem krok po kroku

Modernizacja instalacji: Od topikowego do nadprądowego

Wiele starszych instalacji elektrycznych wciąż opiera się na bezpiecznikach topikowych. Chociaż kiedyś były one standardem, dziś modernizacja i wymiana ich na nowoczesne wyłączniki nadprądowe to krok w stronę znacznie większego bezpieczeństwa i komfortu użytkowania. Zachęcam do rozważenia takiej zmiany, jeśli Państwa instalacja nadal korzysta z przestarzałych rozwiązań.

Oznaki, że stary bezpiecznik topikowy nie spełnia już swojej roli

Stare bezpieczniki topikowe, choć wciąż działające, mogą sygnalizować potrzebę wymiany na nowocześniejsze rozwiązania. Oto kilka oznak:

• Częste przepalanie się wkładek: Może wskazywać na przeciążenia, które są słabo zarządzane przez stary system.
• Brak selektywności: Przepalenie jednego bezpiecznika topikowego może wyłączyć większą część instalacji niż powinno.
• Konieczność wymiany wkładek: Za każdym razem, gdy bezpiecznik zadziała, trzeba ręcznie wymieniać wkładkę, co jest niewygodne i może prowadzić do stosowania wkładek o niewłaściwych parametrach.
• Brak dodatkowych zabezpieczeń: Stare instalacje z bezpiecznikami topikowymi często nie posiadają wyłączników różnicowoprądowych (RCD), co jest poważnym brakiem w ochronie przed porażeniem.

Zalety wyłącznika nadprądowego: Wygoda, szybkość i większe bezpieczeństwo

Wyłączniki nadprądowe oferują szereg znaczących zalet w porównaniu do swoich topikowych poprzedników:

• Wygoda ponownego załączenia: Po usunięciu przyczyny zadziałania (przeciążenia lub zwarcia), wystarczy podnieść dźwignię bezpiecznika, aby ponownie załączyć obwód. Nie ma potrzeby wymiany wkładek.
• Szybkość reakcji: Wyłączniki nadprądowe reagują znacznie szybciej na przeciążenia i zwarcia, co minimalizuje ryzyko uszkodzenia przewodów i urządzeń.
• Większe bezpieczeństwo: Dzięki precyzyjnej charakterystyce i niezawodności, wyłączniki nadprądowe zapewniają lepszą ochronę przed skutkami zwarć i przeciążeń.
• Możliwość łatwej rozbudowy: Modułowa konstrukcja ułatwia integrację z innymi aparatami, takimi jak RCD czy SPD (ograniczniki przepięć), tworząc kompleksowy system ochrony.
