Jako ekspert w dziedzinie instalacji elektrycznych wiem, że zabezpieczenie przedlicznikowe to jeden z tych elementów instalacji, o którym wielu właścicieli nieruchomości nie myśli, dopóki nie pojawi się problem. Tymczasem zrozumienie jego roli, parametrów i zasad działania jest absolutnie kluczowe, zwłaszcza gdy planujesz modernizację instalacji, zwiększenie mocy przyłączeniowej, a przede wszystkim montaż instalacji fotowoltaicznej.
Zabezpieczenie przedlicznikowe: o jego parametrach decyduje OSD, chroni sieć i ogranicza moc
- O rodzaju i wartości zabezpieczenia przedlicznikowego decyduje wyłącznie Operator Systemu Dystrybucyjnego (OSD) i jest ono jego własnością.
- Głównym zadaniem tego bezpiecznika jest ochrona sieci dystrybucyjnej i przyłącza oraz ograniczenie mocy pobieranej do wartości umownej.
- Parametry zabezpieczenia (prąd znamionowy w amperach) są ściśle powiązane z mocą przyłączeniową określoną w umowie z OSD.
- Zabezpieczenie przedlicznikowe jest zaplombowane, a wszelkie nieautoryzowane ingerencje są zabronione i niosą konsekwencje.
- Moc instalacji fotowoltaicznej jest ograniczona przez moc przyłączeniową i związane z nią zabezpieczenie przedlicznikowe.
- Zmiana wartości zabezpieczenia wymaga oficjalnej procedury zwiększenia mocy przyłączeniowej u OSD.
Zabezpieczenie przedlicznikowe, często nazywane po prostu "bezpiecznikiem głównym", pełni niezwykle ważną funkcję w całym systemie elektroenergetycznym. Jego nadrzędnym zadaniem jest ochrona sieci dystrybucyjnej oraz samego przyłącza przed przeciążeniami i zwarciami, które mogłyby powstać w instalacji odbiorcy. Dodatkowo, ma ono za zadanie ograniczyć moc pobieraną przez nieruchomość do wartości umownej, którą masz określoną w umowie z Operatorem Systemu Dystrybucyjnego (OSD). Warto podkreślić, że zabezpieczenie przedlicznikowe nie służy do ochrony wewnętrznej instalacji elektrycznej w Twoim budynku za to odpowiadają już inne, zalicznikowe zabezpieczenia.
Wielu moich klientów pyta, kto tak naprawdę odpowiada za ten element. Odpowiedź jest jednoznaczna: właścicielem i podmiotem odpowiedzialnym za zabezpieczenie przedlicznikowe jest zawsze Operator Systemu Dystrybucyjnego (OSD), czyli lokalny zakład energetyczny, taki jak PGE, Tauron, Enea czy Energa. Zazwyczaj znajdziesz je w złączu kablowym lub w szafce licznikowej, zawsze umieszczone przed licznikiem energii elektrycznej. Co ważne, jest ono zaplombowane, co jasno sygnalizuje, że jakiekolwiek ingerencje osób nieuprawnionych są surowo zabronione i mogą prowadzić do poważnych konsekwencji.
Jak sprawdzić parametry zabezpieczenia przedlicznikowego w Twojej umowie z OSD?

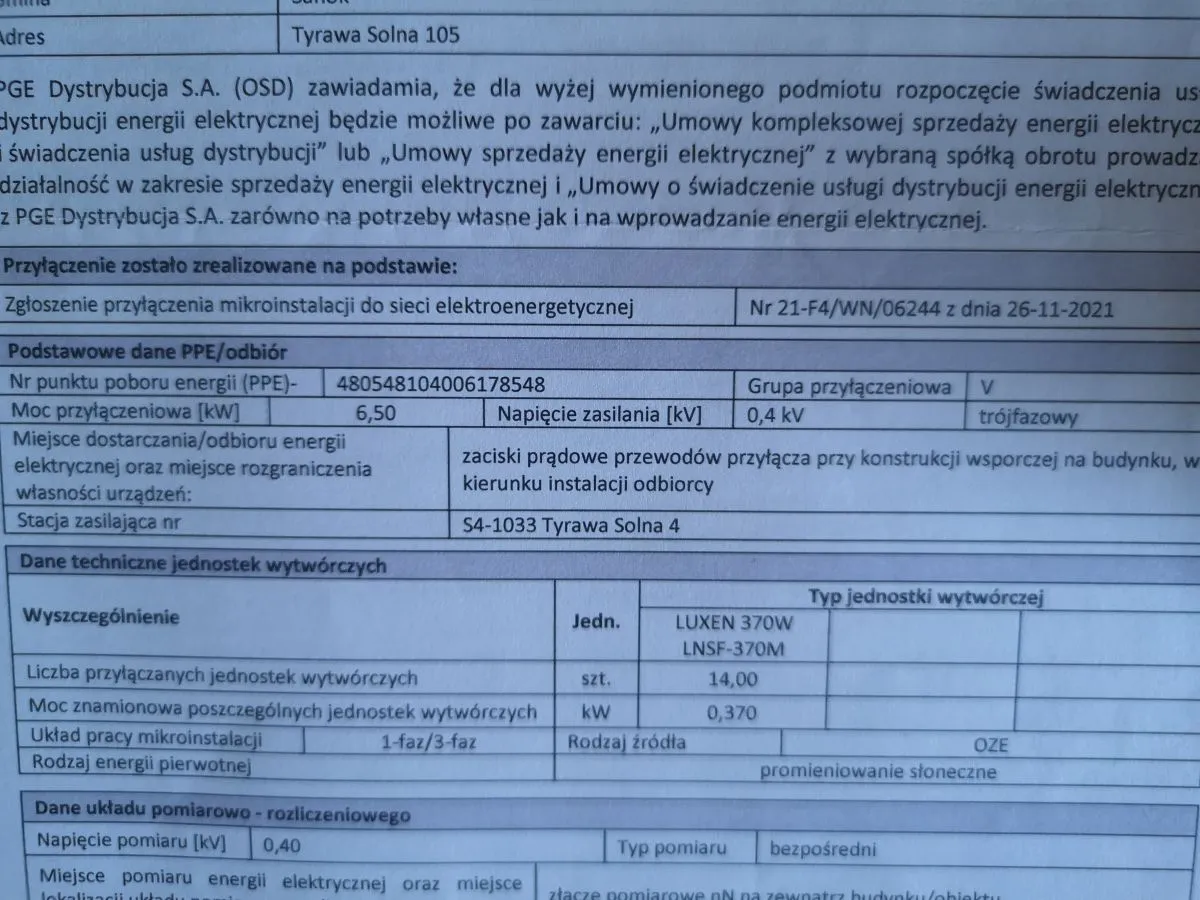

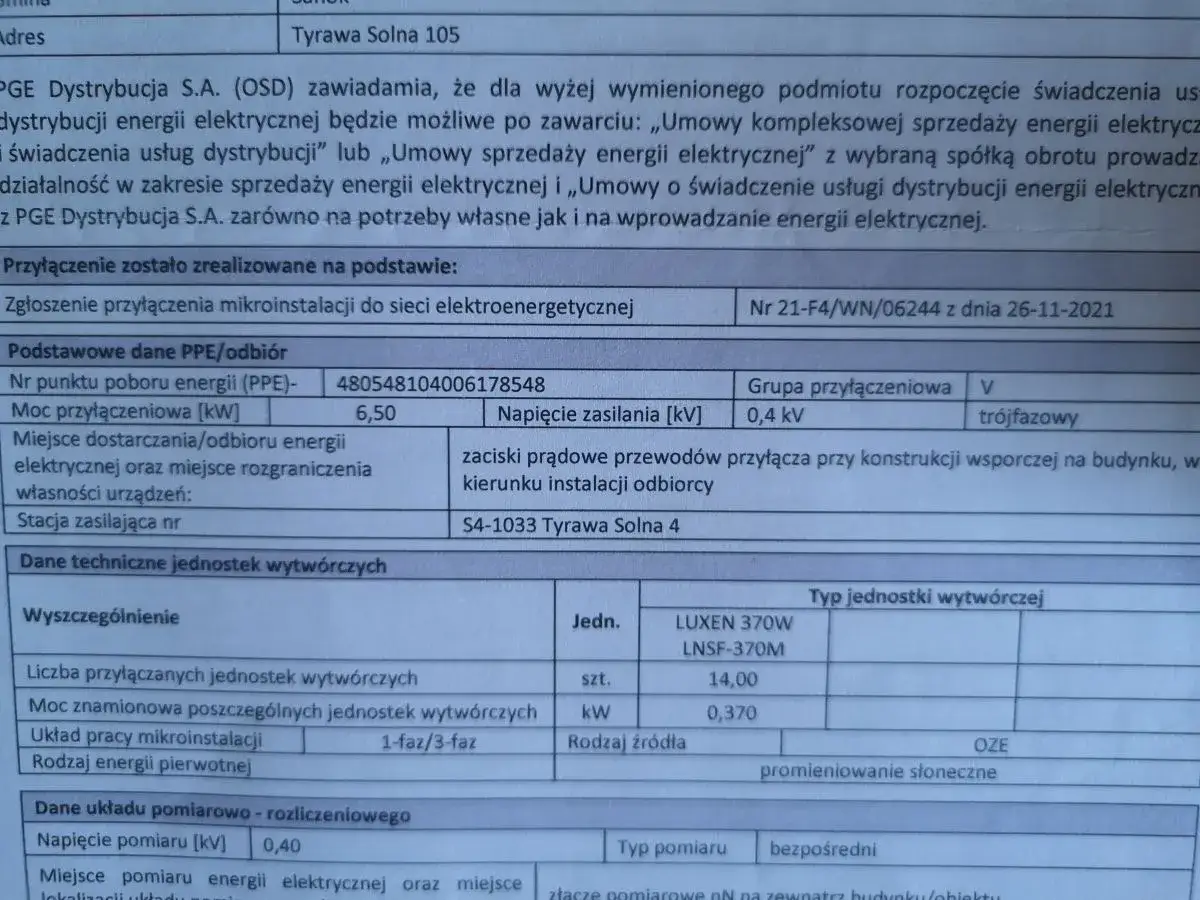

Jeśli zastanawiasz się, jakie parametry ma Twoje zabezpieczenie przedlicznikowe, najprostszym i najbardziej wiarygodnym źródłem informacji jest umowa o przyłączenie do sieci lub umowa kompleksowa, którą zawarłeś z Operatorem Systemu Dystrybucyjnego. To właśnie tam znajdziesz precyzyjne dane dotyczące Twojej mocy przyłączeniowej wyrażonej w kilowatach (kW) oraz przypisanej do niej wartości prądu znamionowego zabezpieczenia, podanej w amperach (A).
Wartość prądu znamionowego bezpiecznika, czyli jego "wielkość" w amperach (A), jest ściśle powiązana z mocą umowną wyrażoną w kilowatach (kW). Dla instalacji trójfazowych, które są standardem w większości domów jednorodzinnych, zależność ta jest kluczowa. To właśnie na podstawie zamówionej mocy OSD dobiera odpowiednie zabezpieczenie, które ma zapewnić stabilność i bezpieczeństwo sieci. Pamiętaj, że im większa moc przyłączeniowa, tym większa wartość prądu znamionowego zabezpieczenia przedlicznikowego.
| Moc przyłączeniowa | Zabezpieczenie przedlicznikowe (prąd znamionowy) |
|---|---|
| 10-12 kW | 20 A lub 25 A |
| 14-16 kW | 25 A lub 32 A |
| 20 kW | 32 A lub 35 A |
| Powyżej 25 kW | 40 A lub 50 A |
Rodzaje zabezpieczeń przed licznikiem: co montuje operator sieci?
Obecnie, w większości nowych instalacji oraz podczas modernizacji, Operatorzy Systemu Dystrybucyjnego montują wyłączniki nadprądowe, popularnie nazywane "eskami". Są to nowoczesne i bardzo funkcjonalne zabezpieczenia. Ich główną zaletą jest to, że w przypadku zadziałania (np. wskutek przeciążenia), można je ponownie załączyć, bez konieczności wymiany elementu. To znacznie ułatwia życie użytkownikom i minimalizuje przestoje w dostawie prądu.
W starszych instalacjach, zwłaszcza w budynkach z lat ubiegłych, wciąż można spotkać wkładki topikowe, potocznie określane jako "korki". Jest to starszy typ zabezpieczeń, który działa na zasadzie przepalenia się drutu topikowego w momencie przekroczenia dopuszczalnego prądu. Po zadziałaniu taka wkładka wymaga wymiany na nową, co bywa uciążliwe. Choć są one coraz rzadziej stosowane, nadal pełnią swoją funkcję ochronną.
W kontekście wyłączników nadprądowych, często spotkasz się z oznaczeniami charakterystyk C lub D. Te litery nie są przypadkowe informują o tym, jak szybko wyłącznik zareaguje na prąd zwarciowy. Charakterystyka C jest najczęściej stosowana w instalacjach domowych i ogólnego przeznaczenia, zapewniając odpowiednią ochronę przed przeciążeniami i zwarciami. Charakterystyka D jest natomiast przeznaczona do obwodów z odbiornikami o dużym prądzie rozruchowym, takimi jak silniki czy transformatory, gdzie chwilowe, wysokie prądy rozruchowe nie powinny powodować natychmiastowego wyłączenia zabezpieczenia.

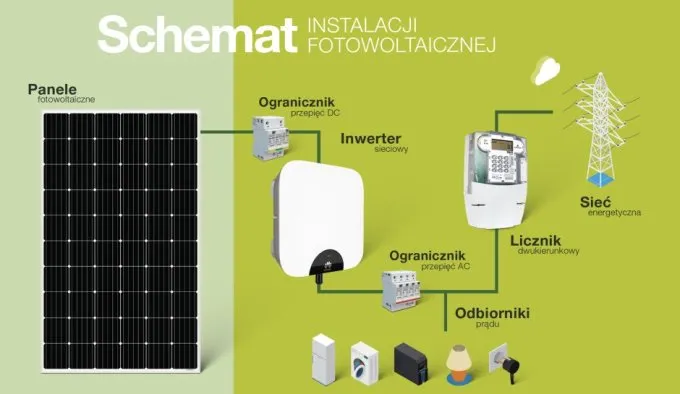

Fotowoltaika a zabezpieczenie przedlicznikowe: kluczowe aspekty
W dobie rosnącej popularności odnawialnych źródeł energii, kwestia zabezpieczenia przedlicznikowego nabiera szczególnego znaczenia dla prosumentów. Muszę podkreślić, że moc mikroinstalacji fotowoltaicznej jest ściśle ograniczona przez moc przyłączeniową budynku i związane z nią zabezpieczenie przedlicznikowe. Zgodnie z polskimi przepisami, moc zainstalowanej mikroinstalacji nie może być większa niż moc przyłączeniowa. Co więcej, zabezpieczenie przedlicznikowe nie może mieć mniejszej wartości niż zabezpieczenie główne instalacji fotowoltaicznej. Jest to kluczowy aspekt, który często pomijany jest na etapie planowania, a może uniemożliwić montaż instalacji PV o pożądanej mocy lub, co gorsza, powodować częste wyłączanie się zabezpieczeń.
Projektując instalację fotowoltaiczną, zawsze doradzam moim klientom, aby dokładnie przeanalizowali swoją obecną moc przyłączeniową. Zbyt mała moc umowna i związane z nią zabezpieczenie przedlicznikowe mogą stać się "wąskim gardłem" dla Twojej przyszłej elektrowni słonecznej. Wartość zabezpieczenia przedlicznikowego ma bezpośredni wpływ na to, ile energii Twoja instalacja PV będzie mogła bezpiecznie oddać do sieci, a także ile energii będziesz mógł pobrać. Odpowiednie dobranie mocy instalacji fotowoltaicznej do mocy przyłączeniowej to podstawa, aby uniknąć problemów z "wybijaniem" zabezpieczeń i zapewnić płynną pracę systemu.
Często pojawia się pytanie, czy montaż fotowoltaiki zawsze oznacza konieczność wymiany bezpiecznika na większy. Nie zawsze, ale bardzo często jest to konieczne, jeśli planowana moc instalacji PV znacząco przekracza obecną moc przyłączeniową. Jeżeli Twoja instalacja fotowoltaiczna ma generować np. 10 kW, a Twoja moc przyłączeniowa to tylko 8 kW, OSD może wymagać zwiększenia mocy przyłączeniowej i tym samym wymiany zabezpieczenia przedlicznikowego. Jest to procedura, którą należy przeprowadzić z Operatorem Systemu Dystrybucyjnego.
Chcesz zwiększyć moc? Procedura zmiany zabezpieczenia przedlicznikowego
Zwiększenie mocy przyłączeniowej, a co za tym idzie, zmiana wartości zabezpieczenia przedlicznikowego, staje się coraz częściej potrzebne w nowoczesnych domach. Oto sytuacje, kiedy warto rozważyć taką decyzję:
- Instalacja pompy ciepła, która jest energochłonnym urządzeniem grzewczym.
- Montaż płyty indukcyjnej, która wymaga znacznej mocy, zwłaszcza przy jednoczesnym użyciu kilku pól grzewczych.
- Zakup ładowarki do samochodów elektrycznych, szczególnie tych o większej mocy (np. 11 kW lub 22 kW).
- Planowana instalacja mikroinstalacji fotowoltaicznej o mocy zbliżonej lub przewyższającej obecną moc przyłączeniową.
- Modernizacja instalacji elektrycznej w starszym budynku, która wiąże się z podłączeniem nowych, mocniejszych urządzeń.
Procedura zmiany wartości zabezpieczenia przedlicznikowego, czyli zwiększenia mocy przyłączeniowej, jest ściśle określona i wymaga współpracy z Operatorem Systemu Dystrybucyjnego. Oto kroki, które należy podjąć:
- Złożenie wniosku do OSD: Pierwszym krokiem jest złożenie odpowiedniego wniosku o określenie warunków przyłączenia lub zwiększenie mocy przyłączeniowej w lokalnym oddziale Twojego Operatora Systemu Dystrybucyjnego. We wniosku należy określić, o ile kW chcesz zwiększyć moc.
- Uzyskanie nowych warunków przyłączenia: Po rozpatrzeniu wniosku, OSD wyda nowe warunki przyłączenia, w których określi techniczne i formalne wymagania dotyczące zwiększenia mocy, w tym nową wartość zabezpieczenia przedlicznikowego.
- Dostosowanie instalacji wewnętrznej (jeśli konieczne): W niektórych przypadkach, zwłaszcza przy znacznym zwiększeniu mocy, może być konieczne dostosowanie wewnętrznej instalacji elektrycznej w budynku do nowych warunków. Należy to zlecić uprawnionemu elektrykowi.
- Podpisanie nowej umowy: Po spełnieniu wszystkich warunków, podpisujesz nową umowę o świadczenie usług dystrybucji energii elektrycznej, uwzględniającą zwiększoną moc przyłączeniową.
- Wymiana zabezpieczenia przez OSD: Dopiero po dopełnieniu wszystkich formalności i ewentualnych pracach po Twojej stronie, OSD dokona fizycznej wymiany zabezpieczenia przedlicznikowego na nowe, o większej wartości prądu znamionowego.
Warto pamiętać, że usługa zwiększenia mocy przyłączeniowej jest odpłatna. Jej koszt zależy od wielkości zwiększenia mocy i jest ustalany indywidualnie przez OSD. Należy również uzbroić się w cierpliwość, ponieważ czas oczekiwania na reakcję operatora i realizację całej procedury może potrwać od kilku tygodni do nawet kilku miesięcy, w zależności od obłożenia pracami i specyfiki Twojego przypadku.
Najczęstsze błędy i mity dotyczące zabezpieczeń przedlicznikowych
Jako praktyk, często spotykam się z błędnymi przekonaniami dotyczącymi zabezpieczeń przedlicznikowych. Jednym z najgroźniejszych mitów jest ten, że można samodzielnie wymienić bezpiecznik na większy, jeśli stary często się wyłącza. To absolutnie niedopuszczalne! Taka ingerencja jest nie tylko nielegalna i grozi karami finansowymi, ale przede wszystkim stwarza ogromne zagrożenie dla bezpieczeństwa może prowadzić do pożaru, uszkodzenia urządzeń, a nawet porażenia prądem. Pamiętaj, że zabezpieczenie przedlicznikowe jest zaplombowane i jego zmiana leży wyłącznie w kompetencjach uprawnionych pracowników Operatora Systemu Dystrybucyjnego.
Innym często powtarzanym mitem jest przekonanie, że "im większy bezpiecznik, tym lepiej dla mojej instalacji". To nieprawda. Wartość zabezpieczenia przedlicznikowego jest ściśle powiązana z Twoją mocą przyłączeniową i nie może być dowolnie zmieniana. Zbyt duży bezpiecznik, niedopasowany do faktycznych potrzeb i możliwości instalacji, może nie zadziałać w sytuacji przeciążenia lub zwarcia, co z kolei może doprowadzić do poważnego uszkodzenia wewnętrznej instalacji elektrycznej, a nawet pożaru. Zabezpieczenie ma chronić, a jego prawidłowy dobór to podstawa bezpieczeństwa i funkcjonalności całej sieci.
