Jak dobrać bezpieczniki do domu i fotowoltaiki? Poradnik eksperta

Prawidłowy dobór bezpieczników to fundament bezpieczeństwa każdej instalacji elektrycznej w domu, a w dobie rosnącej popularności fotowoltaiki, staje się to jeszcze bardziej złożonym, ale i krytycznym zadaniem. W tym artykule, jako doświadczony ekspert, przeprowadzę Cię przez meandry zabezpieczeń, wyjaśniając, dlaczego nie jest to tylko kwestia techniczna, ale przede wszystkim gwarancja spokoju i ochrony Twojej rodziny oraz majątku.

Rola bezpieczników: więcej niż tylko ochrona przed awarią

Wiele osób postrzega bezpieczniki jedynie jako element, który "wybija", gdy coś jest nie tak z prądem. To jednak ogromne uproszczenie. W rzeczywistości, wyłączniki nadprądowe i różnicowoprądowe pełnią funkcję prawdziwych strażników Twojego domu. Ich podstawową rolą jest ochrona instalacji elektrycznej przed przeciążeniami i zwarciami, a także, co równie ważne, ochrona ludzi przed porażeniem prądem. To nie tylko zabezpieczenie przed awarią, ale przede wszystkim prewencja przed znacznie poważniejszymi konsekwencjami, takimi jak uszkodzenie sprzętu, a nawet pożar.

Konsekwencje błędów: od uszkodzenia sprzętu po ryzyko pożaru

Z mojego doświadczenia wiem, że bagatelizowanie roli odpowiedniego doboru zabezpieczeń to prosta droga do poważnych problemów. Niewłaściwy bezpiecznik zbyt duży lub zbyt mały może mieć katastrofalne skutki. Oto kilka kluczowych zagrożeń:

• Uszkodzenie sprzętu: Brak odpowiedniego zabezpieczenia nadprądowego może doprowadzić do spalenia drogich urządzeń elektronicznych, gdy dojdzie do zwarcia lub przeciążenia.
• Ryzyko porażenia prądem: Brak lub niewłaściwy wyłącznik różnicowoprądowy to bezpośrednie zagrożenie dla życia i zdrowia domowników. W przypadku uszkodzenia izolacji, prąd może popłynąć przez człowieka.
• Ryzyko pożaru: To chyba najgroźniejsza konsekwencja. Przeciążone przewody nagrzewają się, co może doprowadzić do stopienia izolacji, zwarcia i w efekcie do pożaru instalacji lub elementów konstrukcyjnych budynku.

Normy i przepisy, czyli dlaczego nie warto działać na własną rękę

Instalacje elektryczne w Polsce podlegają ścisłym normom i przepisom, z których najważniejsza jest seria norm PN-HD 60364. Określają one szczegółowo, jak należy projektować, wykonywać i zabezpieczać instalacje elektryczne. Jako ekspert, zawsze podkreślam, że samodzielny dobór zabezpieczeń jest nie tylko ryzykowny, ale wręcz niezgodny z prawem budowlanym. Profesjonalny projekt elektryka, uwzględniający bilans mocy, rodzaj obciążeń i specyfikę budynku, jest absolutnie kluczowy. To on gwarantuje, że Twoja instalacja będzie bezpieczna i zgodna z obowiązującymi standardami.

Kluczowi gracze w Twojej rozdzielnicy: poznaj rodzaje zabezpieczeń

Wyłączniki nadprądowe (eski): strażnicy obwodów

Wyłączniki nadprądowe, potocznie zwane "eskami", to podstawowe zabezpieczenie w każdej rozdzielnicy. Ich zadaniem jest ochrona przewodów i odbiorników przed skutkami zwarć i przeciążeń. Gdy prąd w obwodzie przekroczy bezpieczną wartość, "eska" automatycznie wyłącza zasilanie. Kluczowe parametry to prąd znamionowy (wyrażony w amperach, np. 10A, 16A) oraz charakterystyka zadziałania, która określa, jak szybko wyłącznik zareaguje na przeciążenie lub zwarcie.

• Prąd znamionowy: Dobiera się go do przekroju przewodów i maksymalnego obciążenia obwodu. Zbyt wysoki prąd znamionowy nie ochroni przewodów przed przegrzaniem, zbyt niski będzie powodował częste i niepotrzebne wyłączanie.
• Charakterystyka B: Stosowana w domach dla obwodów oświetleniowych i gniazd ogólnego przeznaczenia (np. B10, B16). Reaguje szybko na niewielkie przeciążenia i zwarcia.
• Charakterystyka C: Rzadziej spotykana w typowych obwodach domowych, przeznaczona dla urządzeń o większym prądzie rozruchowym, np. silników. Wytrzymuje większe krótkotrwałe prądy rozruchowe.

Wyłączniki różnicowoprądowe (RCD): Twoja ochrona przed porażeniem

Wyłączniki różnicowoprądowe, znane jako "różnicówki", to element, który osobiście uważam za jeden z najważniejszych w domowej instalacji. Ich głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym, a także ograniczenie ryzyka pożaru wynikającego z uszkodzenia izolacji. RCD monitoruje równowagę prądu płynącego do i z urządzenia. Jeśli wykryje nawet niewielką różnicę (tzw. prąd upływowy), oznacza to, że prąd ucieka poza obwód (np. przez ciało człowieka) i natychmiast odcina zasilanie.

• Obowiązkowe zastosowanie: Zgodnie z normami, RCD są obowiązkowe dla wszystkich obwodów gniazdowych ogólnego przeznaczenia oraz w pomieszczeniach o zwiększonym ryzyku, takich jak łazienki, kuchnie czy pralnie.
• Prąd znamionowy: Typowo 25A lub 40A, dobierany do sumy prądów obwodów, które zabezpiecza.
• Prąd różnicowy: Dla ochrony ludzi stosuje się RCD o czułości 30mA (miliamperów). To wartość, która minimalizuje ryzyko śmiertelnego porażenia.
• Typ A/AC: Zalecam stosowanie RCD typu A, które są bardziej uniwersalne i lepiej reagują na prądy upływowe generowane przez nowoczesne urządzenia elektroniczne (np. komputery, ładowarki, sprzęt AGD ze sterowaniem elektronicznym). Typ AC jest wystarczający dla czysto rezystancyjnych obciążeń.

Ograniczniki przepięć (SPD): tarcza przeciwko burzom i awariom sieci

Ograniczniki przepięć, czyli SPD (Surge Protective Devices), to tarcza ochronna dla Twojej instalacji i podłączonych do niej urządzeń. Ich rola jest krytyczna, szczególnie w dzisiejszych czasach, gdy mamy coraz więcej wrażliwej elektroniki. SPD chronią przed skutkami wyładowań atmosferycznych (uderzeń pioruna) oraz przepięć pochodzących z sieci energetycznej (np. w wyniku awarii lub przełączeń). Montuje się je w rozdzielnicy głównej, a w przypadku instalacji fotowoltaicznych także po stronie DC.

• Typ T1+T2 (klasy B+C): W domach jednorodzinnych zazwyczaj stosuje się SPD typu T1+T2 (dawniej klasy B+C), które zapewniają kompleksową ochronę zarówno przed bezpośrednimi, jak i pośrednimi skutkami wyładowań.

Zabezpieczenie przedlicznikowe: brama do sieci energetycznej

to pierwszy i najważniejszy bezpiecznik w Twojej instalacji, montowany przez zakład energetyczny przed licznikiem energii. Jego główną funkcją jest ograniczenie maksymalnej mocy pobieranej z sieci, zgodnie z umową przyłączeniową. Wartość tego zabezpieczenia (np. 20A lub 25A dla typowego domu jednorodzinnego) jest uzależniona od mocy przyłączeniowej, którą zadeklarowałeś. Jest to również zabezpieczenie główne, chroniące sieć operatora przed awariami w Twojej instalacji.

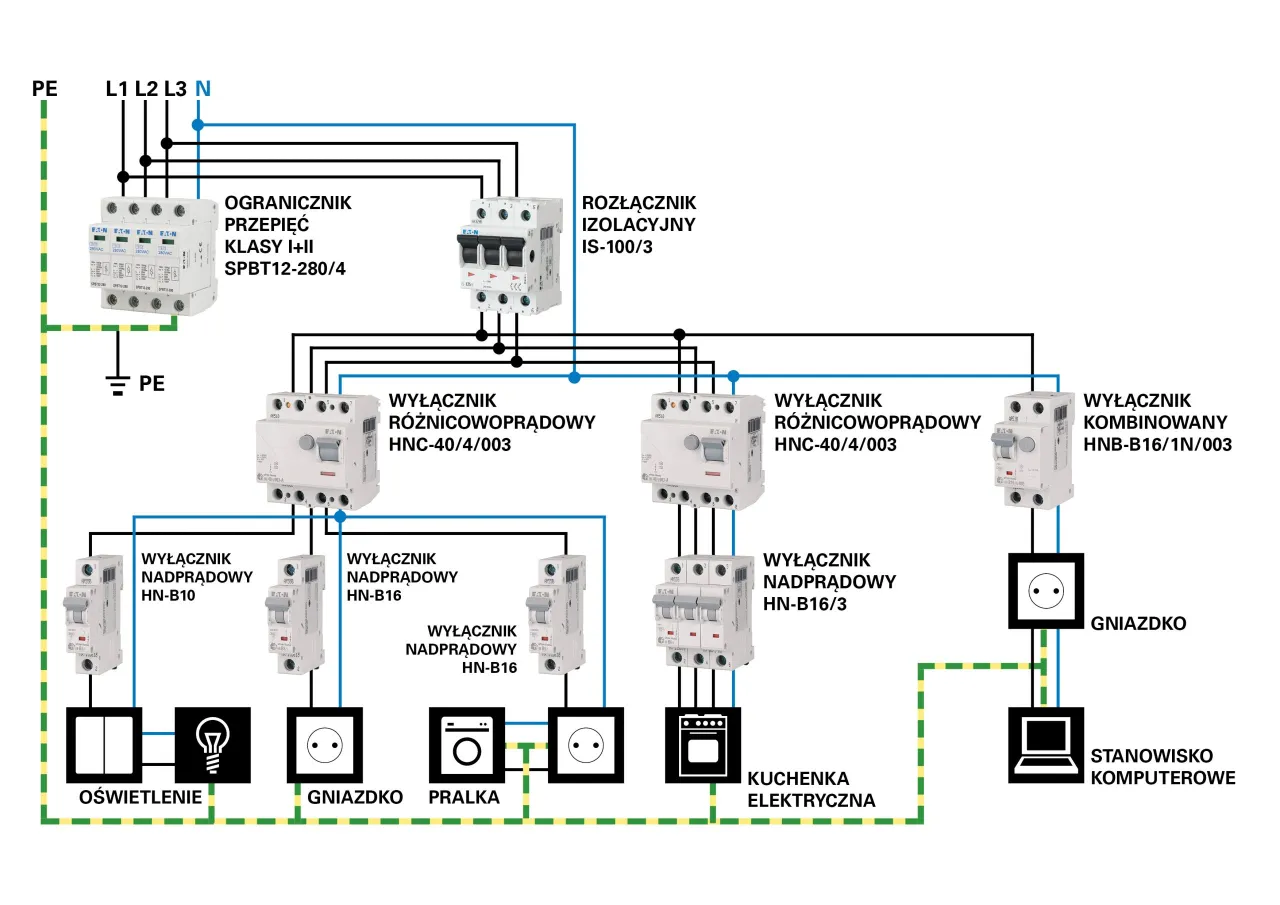

Dobór bezpieczników do standardowej instalacji w domu krok po kroku

Oświetlenie: jakie "eski" zapewnią stabilne światło?

Obwody oświetleniowe charakteryzują się stosunkowo niewielkim poborem prądu. Dlatego, aby zapewnić im stabilne i bezpieczne działanie, typowo zabezpiecza się je wyłącznikami nadprądowymi B10 (10A). Taka wartość jest wystarczająca do ochrony przewodów o standardowym przekroju (np. 1,5 mm²) i zapobiegania przeciążeniom.

Gniazdka w pokojach i kuchni: standard, który musisz znać (B16)

Gniazda ogólnego przeznaczenia w pokojach, salonie czy kuchni (nie licząc tych dla urządzeń o dużej mocy) to obwody, do których podłączamy różnorodny sprzęt od ładowarek po odkurzacze. Standardowym i zalecanym zabezpieczeniem dla tych obwodów są wyłączniki nadprądowe B16 (16A). Zapewniają one odpowiednią ochronę dla przewodów o przekroju 2,5 mm², które są standardem dla obwodów gniazdowych.

Obwody do zadań specjalnych: pralka, zmywarka, piekarnik

Urządzenia o większej mocy, takie jak pralka, zmywarka, piekarnik elektryczny czy mikrofalówka, wymagają dedykowanych obwodów i indywidualnych zabezpieczeń. Podłączenie ich do wspólnego obwodu z innymi gniazdami niemal na pewno doprowadzi do częstego wyłączania bezpieczników i przeciążenia instalacji. Oto przykładowe wartości:

• Pralka/Zmywarka: Często wystarcza B16 (16A), ale w przypadku modeli o dużej mocy grzewczej warto rozważyć B20 (20A).
• Piekarnik elektryczny: Z uwagi na dużą moc, zazwyczaj wymaga zabezpieczenia B20 (20A) lub nawet B25 (25A), w zależności od mocy urządzenia.

Zawsze należy sprawdzić moc urządzenia i dobrać bezpiecznik zgodnie z zaleceniami producenta i projektem elektryka.

Siła w domu: jak zabezpieczyć płytę indukcyjną i gniazda trójfazowe?

Płyta indukcyjna oraz gniazda trójfazowe (tzw. "siłowe"), jeśli takie posiadasz, to obwody o największym zapotrzebowaniu na moc. Wymagają one trójfazowych wyłączników nadprądowych. Dla płyty indukcyjnej, w zależności od jej mocy, najczęściej stosuje się wyłączniki B20 (20A) lub B25 (25A). Gniazda trójfazowe również zabezpiecza się odpowiednio do planowanego obciążenia, często są to B20 lub B25. Pamiętaj, że te obwody wymagają również odpowiednio grubych przewodów (np. 5x2,5 mm² lub 5x4 mm²).

Kluczowa rola "różnicówki": ile ich potrzeba i o jakich parametrach?

Jak już wspomniałem, wyłączniki różnicowoprądowe są obowiązkowe dla obwodów gniazdowych i łazienek. Moja rekomendacja, oparta na wieloletnim doświadczeniu, to stosowanie wielu RCD w instalacji, a nie tylko jednej "różnicówki" na cały dom. Dlaczego? Jeśli masz tylko jedną, każda awaria w dowolnym miejscu domu wyłączy całe zasilanie, co jest bardzo uciążliwe. Podział na kilka RCD (np. osobna dla parteru, piętra, garażu, obwodów zewnętrznych) zwiększa komfort i ułatwia lokalizację usterki.

• Parametry: Standardowo stosuje się RCD o prądzie znamionowym 25A lub 40A i prądzie różnicowym 30mA.
• Typ A: Zdecydowanie zalecam stosowanie RCD typu A, które zapewniają lepszą ochronę w nowoczesnych instalacjach z dużą ilością elektroniki.

Fotowoltaika w domu: niezbędne dodatkowe bezpieczniki

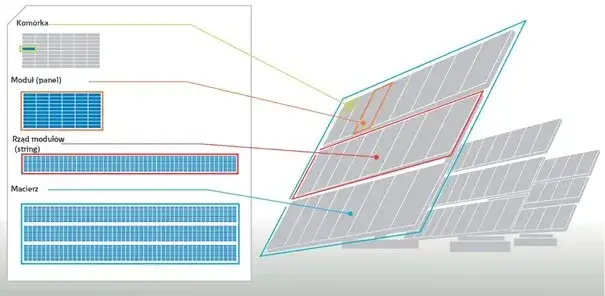

Instalacja fotowoltaiczna to specyficzny system, który wprowadza do domowej instalacji elektrycznej dodatkowe wyzwania i wymaga specjalistycznych zabezpieczeń, zarówno po stronie prądu stałego (DC), jak i przemiennego (AC). To kluczowy obszar, w którym błędy mogą być bardzo kosztowne.

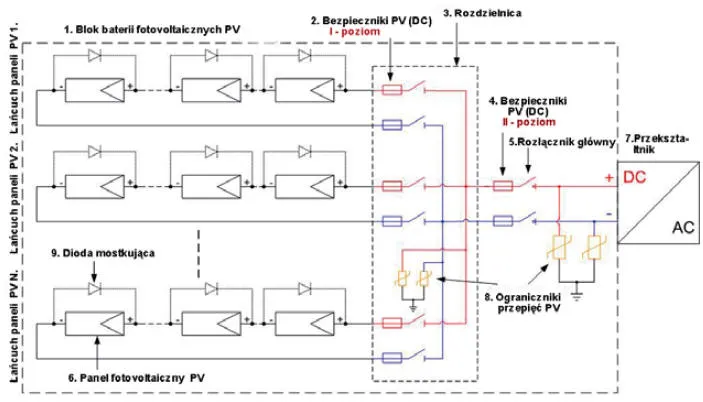

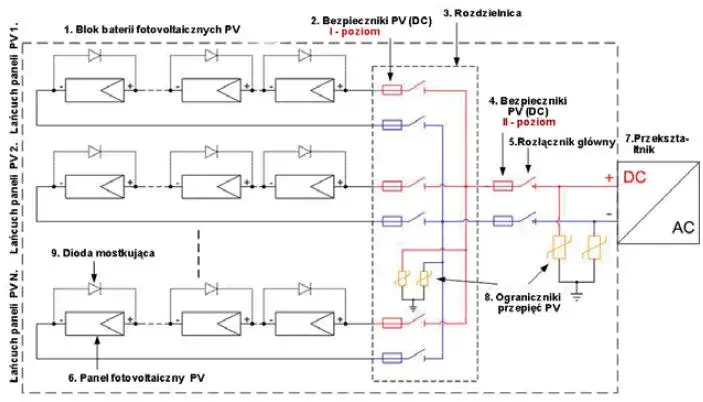

Strona DC (panele-falownik): specyfika zabezpieczeń prądu stałego

Po stronie prądu stałego, czyli w obwodzie między panelami fotowoltaicznymi a falownikiem, mamy do czynienia z wysokimi napięciami DC, które wymagają dedykowanych zabezpieczeń. Standardowe wyłączniki AC nie nadają się do tego celu.

• Wyłączniki nadprądowe DC: Stosuje się specjalne wyłączniki nadprądowe przystosowane do pracy z prądem stałym lub wkładki topikowe (bezpieczniki topikowe DC). Ich wartości dobiera się ściśle do parametrów prądowych i napięciowych paneli oraz falownika.
• Ograniczniki przepięć (SPD) typu T1+T2 (klasy B+C) DC: Są absolutnie obowiązkowe po stronie DC. Chronią falownik i panele przed przepięciami spowodowanymi wyładowaniami atmosferycznymi. Ich obecność jest wymogiem norm i warunkiem bezpieczeństwa.

Strona AC (falownik-sieć): jak bezpiecznie wprowadzić energię do domu?

Po stronie prądu przemiennego, czyli w obwodzie między falownikiem a rozdzielnicą domową i siecią energetyczną, również potrzebne są specyficzne zabezpieczenia, które umożliwią bezpieczne wprowadzenie wyprodukowanej energii do domu.

• Dedykowany wyłącznik nadprądowy dla falownika: Falownik musi być podłączony do rozdzielnicy poprzez osobny wyłącznik nadprądowy. Jego wartość dobiera się do mocy falownika. Na przykład, dla falownika o mocy 5 kW, często stosuje się wyłącznik C20 (20A). Charakterystyka C jest tu preferowana ze względu na specyfikę pracy falownika.
• Dodatkowy wyłącznik różnicowoprądowy: Chociaż nie zawsze jest to wymóg bezwzględny, często zaleca się stosowanie osobnego wyłącznika różnicowoprądowego dla obwodu falownika, zwłaszcza jeśli falownik nie posiada wbudowanej funkcji monitorowania prądu upływowego.
• Ogranicznik przepięć (SPD) typu T1+T2 AC: Podobnie jak po stronie DC, ogranicznik przepięć jest niezbędny również po stronie AC, często montowany jako pierwszy element za zabezpieczeniem przedlicznikowym, aby chronić całą instalację domową przed przepięciami pochodzącymi z sieci lub indukowanymi przez pioruny.

Ochrona przeciwprzepięciowa (SPD) dla PV: dlaczego jest obowiązkowa?

Muszę to podkreślić raz jeszcze: ochrona przeciwprzepięciowa (SPD) w instalacjach fotowoltaicznych jest absolutnie obowiązkowa. Panele fotowoltaiczne, często montowane na dachu, są szczególnie narażone na bezpośrednie i pośrednie skutki wyładowań atmosferycznych. Brak SPD po stronie DC i AC może skutkować nie tylko uszkodzeniem drogiego falownika i paneli, ale także całej instalacji elektrycznej w domu, a nawet pożarem. To inwestycja w bezpieczeństwo, której nie wolno pomijać.

Dobór zabezpieczeń do mocy falownika praktyczne przykłady

Poniżej przedstawiam przykładowe wartości wyłączników nadprądowych AC dla falowników o różnej mocy:

Najczęstsze błędy przy doborze bezpieczników i jak ich unikać

"Przewymiarowanie" bezpieczników: prosta droga do katastrofy

Jednym z najgroźniejszych błędów, z jakimi się spotykam, jest tzw. "przewymiarowanie" bezpieczników, czyli zastosowanie wyłącznika nadprądowego o zbyt wysokim prądzie znamionowym w stosunku do przekroju przewodów. Ludzie często myślą, że większy bezpiecznik to mniej problemów z "wybijaniem". Nic bardziej mylnego! Taki bezpiecznik nie zadziała w porę przy przeciążeniu, co doprowadzi do przegrzania przewodów, stopienia izolacji, a w konsekwencji do zwarcia i pożaru. Zawsze dobieraj bezpiecznik do przekroju przewodów i mocy obciążenia, nigdy "na zapas".

Brak oddzielnych obwodów dla urządzeń o dużej mocy

Podłączanie wielu urządzeń o dużej mocy (np. czajnik, mikrofalówka, ekspres do kawy) do jednego obwodu gniazdowego to kolejny częsty błąd. Efektem są ciągłe "wybijanie" bezpieczników i przeciążanie instalacji. Pamiętaj, że urządzenia o mocy powyżej 2 kW powinny mieć dedykowane obwody z odpowiednio dobranymi zabezpieczeniami. To nie tylko zwiększa bezpieczeństwo, ale i komfort użytkowania.

Jedna "różnicówka" na cały dom: pozorna oszczędność, realny problem

Stosowanie tylko jednego wyłącznika różnicowoprądowego na całą instalację to błąd, który często wynika z chęci oszczędności. W przypadku awarii (np. uszkodzenia grzałki w czajniku) taka "różnicówka" wyłączy zasilanie w całym domu. To nie tylko irytujące, ale także utrudnia zlokalizowanie usterki. Moja rada: podziel instalację na kilka obwodów chronionych osobnymi RCD. Zwiększy to selektywność, komfort i bezpieczeństwo.

Pominięcie ochrony przeciwprzepięciowej w instalacji z fotowoltaiką

Pominięcie montażu ograniczników przepięć (SPD) w instalacji fotowoltaicznej to błąd, który może mieć katastrofalne skutki. Jak już wspomniałem, panele są narażone na wyładowania atmosferyczne. Brak SPD to bezpośrednie ryzyko uszkodzenia falownika, paneli, a także sprzętu elektronicznego w całym domu, a nawet pożaru. Nie oszczędzaj na ochronie przeciwprzepięciowej to inwestycja, która się opłaca.

Kiedy elektryk jest niezbędny do doboru bezpieczników?

Projekt instalacji elektrycznej: dokument, który jest Twoją mapą bezpieczeństwa

Zawsze powtarzam, że profesjonalny projekt instalacji elektrycznej jest absolutną podstawą. To nie jest tylko "papier", ale szczegółowa mapa bezpieczeństwa Twojego domu. Projektant, posiadający odpowiednie uprawnienia, uwzględnia bilans mocy, rozmieszczenie gniazd, oświetlenia, urządzeń o dużej mocy, a także specyfikę instalacji fotowoltaicznej. Na tej podstawie dobiera odpowiednie przekroje przewodów i, co najważniejsze, wszystkie zabezpieczenia zgodnie z obowiązującymi normami. Bez projektu, dobór bezpieczników to zgadywanka.

Modernizacja starej instalacji a nowe wymagania

Jeśli planujesz modernizację starej instalacji elektrycznej, która ma już kilkanaście lub kilkadziesiąt lat, konsultacja z elektrykiem jest nie tylko wskazana, ale wręcz niezbędna. Stare instalacje często nie spełniają obecnych norm bezpieczeństwa, mają zbyt małe przekroje przewodów i brak wielu nowoczesnych zabezpieczeń (np. RCD). Podłączenie do nich nowych, energochłonnych urządzeń, a zwłaszcza instalacji fotowoltaicznej, bez gruntownej weryfikacji i modernizacji, to proszenie się o kłopoty. Elektryk oceni stan instalacji i zaproponuje rozwiązania zgodne z dzisiejszymi standardami.

Przeczytaj również: Podłączenie bezpiecznika: Dlaczego "od góry" to jedyna opcja?

Finalny montaż i pomiary: pieczęć jakości i gwarancja bezpieczeństwa

Nawet najlepszy projekt i najdroższe bezpieczniki nie zagwarantują bezpieczeństwa, jeśli montaż nie zostanie wykonany prawidłowo. Dlatego finalny montaż i podłączenie wszystkich zabezpieczeń musi wykonać uprawniony elektryk. Po zakończeniu prac, elektryk jest również odpowiedzialny za wykonanie obowiązkowych pomiarów elektrycznych (np. impedancji pętli zwarcia, rezystancji izolacji, parametrów RCD). Te pomiary są pieczęcią jakości, potwierdzają prawidłowe działanie instalacji i są niezbędne do odbioru technicznego. To one dają Ci pewność, że Twoja instalacja jest bezpieczna i gotowa do użytkowania.
