Podłączenie bezpiecznika: Dlaczego "od góry" to jedyna opcja?

Ten artykuł szczegółowo wyjaśni, który sposób podłączenia wyłącznika nadprądowego (tzw. "eski") jest prawidłowy i dlaczego ma to fundamentalne znaczenie dla bezpieczeństwa oraz profesjonalizmu instalacji elektrycznej. Dowiesz się, jakie są standardy branżowe, co mówią producenci i jakie ryzyko niesie ze sobą nieprawidłowy montaż.

Dlaczego kierunek podłączenia bezpiecznika ma fundamentalne znaczenie?

W polskiej praktyce instalatorskiej, choć może nie jest to zapisane w każdym paragrafie normy, istnieje jedna, niepisana, ale rygorystycznie przestrzegana zasada: zasilanie wyłączników nadprądowych, czyli popularnych "esek", zawsze odbywa się od góry. To nie jest tylko kwestia estetyki czy wygody montażu. To fundamentalny element "sztuki instalatorskiej", który ma bezpośredni wpływ na bezpieczeństwo i funkcjonalność całej instalacji elektrycznej. Z mojego doświadczenia wiem, że ta reguła jest wpajana każdemu adeptowi zawodu już na początku nauki.

Każdy doświadczony elektryk, otwierając rozdzielnicę, intuicyjnie zakłada, że napięcie zasilające znajduje się na górnych zaciskach aparatury modułowej. To jest standard, który pozwala na szybką i bezpieczną identyfikację punktów pod napięciem. Odstępstwo od tej reguły, czyli podłączenie zasilania od dołu, może prowadzić do tragicznych w skutkach pomyłek podczas przyszłych prac konserwacyjnych, pomiarów czy modernizacji. Wyobraźmy sobie sytuację, w której serwisant, ufając standardom, dotyka "bezpiecznego" dolnego zacisku, a ten okazuje się pod napięciem. Takie błędy są niedopuszczalne i dlatego tak mocno podkreślam znaczenie tej zasady.

Zasada ta wpisuje się również w ogólne normy bezpieczeństwa, takie jak te z serii PN-HD 60364, które promują przejrzystość i jednoznaczność instalacji. Chodzi o to, aby układ w rozdzielnicy był logiczny i łatwy do zrozumienia dla każdego, kto będzie z nim pracował. Zapewnienie porządku i przewidywalności w okablowaniu to podstawa, by uniknąć niepotrzebnego ryzyka i zapewnić długotrwałą, bezproblemową eksploatację systemu.

Budowa wyłącznika nadprądowego: Czy technicznie pozwala na zasilanie z obu stron?

Wielu początkujących instalatorów zastanawia się, czy współczesne wyłączniki nadprądowe są w ogóle przystosowane do zasilania z obu stron. I tu pojawia się pewien niuans: większość nowoczesnych "esek" renomowanych producentów, takich jak Schneider Electric, Hager, Eaton/Moeller czy Legrand, jest faktycznie konstruowana w sposób umożliwiający ich zasilanie zarówno od góry, jak i od dołu. Z technicznego punktu widzenia, dla parametrów wyłączania czy zdolności gaszenia łuku elektrycznego, kierunek przepływu prądu przez aparat zazwyczaj nie ma znaczenia. Mechanizmy gaszenia łuku są projektowane tak, aby działały efektywnie niezależnie od tego, z której strony napięcie zostanie podane.

Mimo tej technicznej elastyczności, istnieje silny konsensus w branży. Zarówno producenci w swoich instrukcjach montażu, jak i wszystkie szanujące się organizacje branżowe, takie jak Stowarzyszenie Elektryków Polskich (SEP), konsekwentnie zalecają i promują trzymanie się standardu zasilania od góry. Dlaczego? Ponieważ, jak już wspomniałem, techniczna możliwość to jedno, a bezpieczeństwo i "sztuka instalatorska" to drugie. Niezależnie od wewnętrznej budowy aparatu, spójność w podłączeniach w całej rozdzielnicy jest priorytetem.

Praktyka w rozdzielnicy: Prawidłowy schemat podłączenia i rola szyn grzebieniowych

W praktyce, prawidłowe podłączenie wyłączników nadprądowych w rozdzielnicy zawsze zakłada zasilanie od góry. Oznacza to, że przewód fazowy (lub fazowe w przypadku obwodów trójfazowych) zasilający dany obwód wchodzi do górnego zacisku wyłącznika, natomiast przewód odpływowy, prowadzący do odbiorników, wychodzi z dolnego zacisku. Ta zasada jest uniwersalna i dotyczy zarówno obwodów jednofazowych, jak i trójfazowych, zapewniając spójność i czytelność całej instalacji.

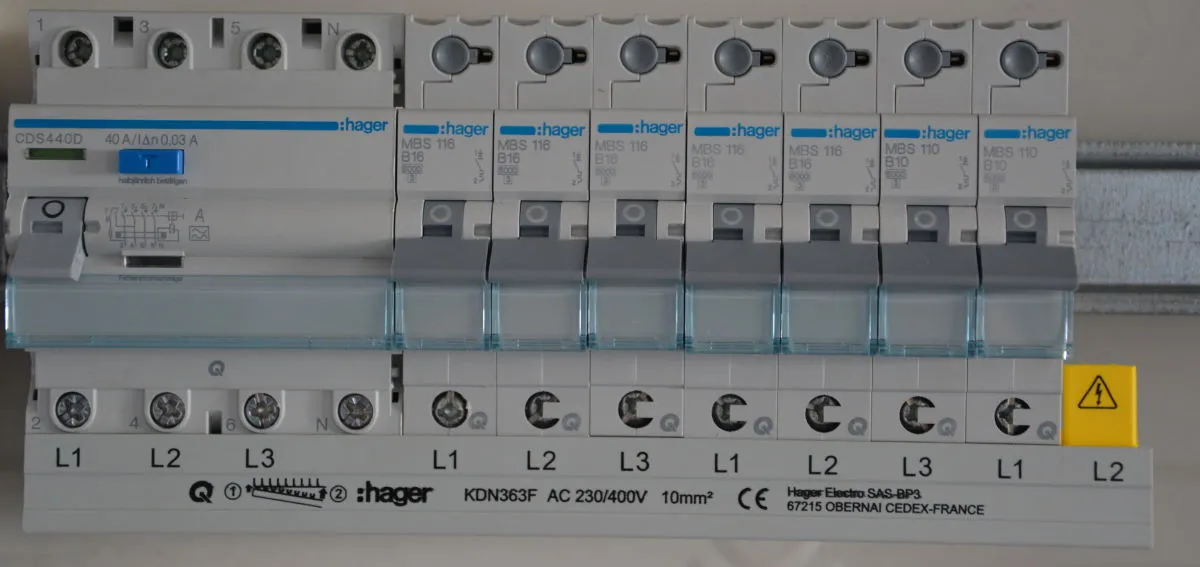

Rola szyn grzebieniowych, czyli szyn łączeniowych, w utrwalaniu tego standardu jest nie do przecenienia:

• Ujednolicenie zasilania: Szyny grzebieniowe są projektowane tak, aby efektywnie rozprowadzać zasilanie z jednego głównego przewodu na wiele wyłączników nadprądowych.
• Standardowy montaż: Najczęściej instaluje się je na dolnych zaciskach wyłączników, co automatycznie wymusza podłączenie zasilania głównego do górnych zacisków pierwszego aparatu (np. wyłącznika głównego lub RCD), a następnie dystrybucję do dolnych zacisków pozostałych "esek" za pomocą szyny.
• Oszczędność miejsca i czasu: Dzięki szynom grzebieniowym unika się plątaniny pojedynczych przewodów, co znacząco ułatwia montaż i późniejszą diagnostykę, a także utrzymuje porządek w rozdzielnicy.
• Wizualna wskazówka: Ich obecność w rozdzielnicy jest dla każdego elektryka jasnym sygnałem, że zasilanie wchodzi od góry, a szyna na dole służy do dystrybucji.

Kiedy zasilanie od dołu jest dopuszczalne? Wyjątki od reguły

Często spotykam się z pytaniem, czy istnieją sytuacje, w których zasilanie wyłącznika nadprądowego od dołu jest dopuszczalne. Moja odpowiedź jest zawsze jednoznaczna: dla typowych instalacji domowych i komercyjnych, w standardowych rozdzielnicach, nie ma uzasadnionych wyjątków od zasady zasilania od góry. Chociaż, jak wspomniałem, technicznie niektóre aparaty mogą to tolerować, w praktyce instalatorskiej jest to błąd w sztuce, który należy bezwzględnie eliminować. Jedynie w bardzo specyficznych, rzadkich konfiguracjach przemysłowych lub specjalistycznych gdzie jest to wyraźnie określone w projekcie, dokumentacji technicznej i ściśle kontrolowane takie odstępstwa mogą wystąpić. Jednak nawet wtedy są one zawsze precyzyjnie oznakowane, aby uniknąć pomyłek. Dla nas, instalatorów pracujących z codziennymi systemami, zasada jest jedna i niezmienna: zasilanie zawsze od góry.

Konsekwencje nieprawidłowego podłączenia i specyfika wyłączników różnicowoprądowych

Nawet jeśli wyłącznik nadprądowy podłączony "od dołu" będzie technicznie działał poprawnie to znaczy, zadziała w przypadku przeciążenia czy zwarcia takie działanie jest iluzoryczne w kontekście bezpieczeństwa całej instalacji. Główne konsekwencje takiego błędu to przede wszystkim znacznie zwiększone ryzyko porażenia prądem dla każdej osoby, która w przyszłości będzie pracować przy tej rozdzielnicy. Brak intuicyjnego oczekiwania napięcia na górnych zaciskach to prosta droga do wypadku. Dodatkowo, takie podłączenie wprowadza chaos i nieczytelność, co utrudnia diagnostykę, modernizację i ogólnie sprawia, że rozdzielnica wygląda na wykonaną niestarannie. To również świadectwo braku profesjonalizmu wykonawcy, co w mojej branży jest bardzo źle postrzegane.

Kwestia kierunku podłączenia staje się jeszcze bardziej krytyczna w przypadku wyłączników różnicowoprądowych (RCD), potocznie zwanych "różnicówkami". Tutaj zasada zasilania od góry jest często jeszcze bardziej rygorystyczna i co ważne, może mieć realny wpływ na prawidłowe działanie aparatu. Wielu producentów RCD wyraźnie wskazuje zaciski wejściowe i wyjściowe, często oznaczając je cyframi (np. 1, 3, 5 dla wejścia i 2, 4, 6 dla wyjścia) lub symbolami faz (L1, L2, L3 dla wejścia). Odwrotne podłączenie RCD, choć nie zawsze uniemożliwi jego działanie, może w skrajnych przypadkach zakłócić prawidłową pracę członu testującego lub samego mechanizmu różnicowego, który monitoruje równowagę prądów. Zawsze należy bezwzględnie przestrzegać zaleceń producenta zawartych w instrukcji obsługi RCD.
