Jak podłączyć przewody do bezpieczników? Bezpiecznie i zgodnie z normą

Artykuł stanowi szczegółowy przewodnik po bezpiecznym i prawidłowym podłączaniu przewodów do nowoczesnych wyłączników nadprądowych i różnicowoprądowych w domowej rozdzielnicy elektrycznej. Dowiesz się, jak krok po kroku wykonać tę czynność zgodnie z obowiązującymi normami i zasadami bezpieczeństwa, unikając kosztownych i niebezpiecznych błędów.

Zanim chwycisz za śrubokręt: Absolutne podstawy bezpieczeństwa

Praca z instalacją elektryczną to nie jest zadanie, które można traktować lekko. Jako doświadczony elektryk, zawsze podkreślam, że prąd elektryczny jest niewidzialnym i śmiertelnie niebezpiecznym zagrożeniem dla osób bez odpowiedniego przygotowania. Ryzyko porażenia prądem, które może prowadzić do poważnych obrażeń, a nawet śmierci, jest realne. Dodatkowo, nieprawidłowe podłączenie może skutkować przegrzewaniem się instalacji, zwarciami i w konsekwencji pożarem, niszczącym mienie i zagrażającym życiu mieszkańców. To nie jest pole do eksperymentów dla amatorów.

W Polsce, aby legalnie wykonywać, montować i modernizować instalacje elektryczne, konieczne jest posiadanie odpowiednich uprawnień. Mówimy tu o świadectwie kwalifikacyjnym SEP G1 w zakresie eksploatacji (E) do 1 kV. Wykonywanie prac bez tych uprawnień jest nie tylko nielegalne i może skutkować konsekwencjami prawnymi, ale przede wszystkim jest skrajnie niebezpieczne. Należy pamiętać, że po każdej istotnej modyfikacji lub wykonaniu nowej instalacji, wymagane są profesjonalne pomiary odbiorcze, które może wykonać wyłącznie osoba z odpowiednimi kwalifikacjami.

• Wkrętaki izolowane: Niezbędne do pracy pod napięciem (choć zawsze zalecam pracę bez napięcia!), zapewniające ochronę przed porażeniem.
• Szczypce izolowane: Do cięcia i formowania przewodów.
• Ściągacz izolacji: Umożliwia precyzyjne usunięcie izolacji bez uszkodzenia żyły przewodu.
• Zaciskarka do końcówek: Do prawidłowego montażu końcówek tulejkowych, co zapewnia pewne połączenie.
• Próbnik napięcia: Do szybkiej identyfikacji obecności napięcia w przewodach.
• Multimetr: Pozwala na dokładne pomiary napięcia, prądu i rezystancji, niezbędny do weryfikacji poprawności połączeń.

Klucz do sukcesu: Jak rozpoznać każdy przewód w ścianie

Zanim przystąpimy do jakichkolwiek połączeń, musimy bezbłędnie zidentyfikować każdy przewód. W instalacji elektrycznej spotkamy się z trzema podstawowymi typami przewodów, oznaczanymi symbolami: L (faza), N (neutralny) i PE (ochronny). Przewód fazowy (L) to ten, który doprowadza prąd roboczy do urządzeń. Przewód neutralny (N) stanowi drogę powrotną dla prądu, zamykając obwód. Natomiast przewód ochronny (PE) jest kluczowym elementem bezpieczeństwa jego zadaniem jest odprowadzenie prądu upływowego do ziemi w przypadku awarii, chroniąc użytkownika przed porażeniem.

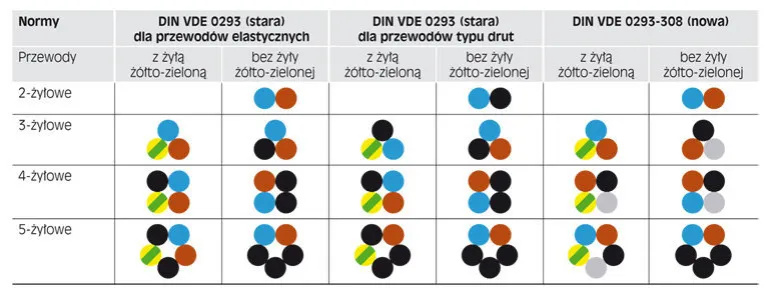

Zgodnie z obowiązującą w Polsce normą PN-HD 308 S2: 2007, kolory izolacji przewodów są ściśle określone, co ułatwia ich identyfikację i minimalizuje ryzyko błędów:

• Brązowy, czarny, szary: To kolory przewodów fazowych (L). W instalacji trójfazowej każdy z nich oznacza inną fazę (L1, L2, L3).
• Niebieski: Ten kolor zawsze oznacza przewód neutralny (N).
• Żółto-zielony: Jest to niezmiennie kolor przewodu ochronnego (PE). Jego unikalność ma kluczowe znaczenie dla bezpieczeństwa.

Niestety, w starszych instalacjach elektrycznych kolory przewodów mogą nie odpowiadać aktualnym normom. W takich sytuacjach konieczne jest zachowanie szczególnej ostrożności. Nie wolno polegać wyłącznie na kolorach. Należy bezwzględnie użyć mierników, takich jak próbnik napięcia czy multimetr, aby precyzyjnie zidentyfikować każdy przewód. Jeśli masz jakiekolwiek wątpliwości lub brak doświadczenia w pracy z taką instalacją, zdecydowanie zalecam konsultację lub zatrudnienie wykwalifikowanego elektryka. Bezpieczeństwo jest tu priorytetem.

Rodzaje zabezpieczeń w nowoczesnej rozdzielnicy: Co i do czego służy?

Współczesne rozdzielnice domowe opierają się na zaawansowanych zabezpieczeniach modułowych, które zastąpiły stare bezpieczniki topikowe. Podstawowym elementem jest wyłącznik nadprądowy (MCB), potocznie nazywany "eską". Jego głównym zadaniem jest ochrona instalacji elektrycznej przed skutkami przeciążeń (gdy podłączymy zbyt wiele urządzeń do jednego obwodu) oraz zwarć (gdy faza zetknie się z neutralnym lub ochronnym). Wyłączniki te występują w różnych charakterystykach (np. B dla obwodów oświetleniowych, C dla gniazd, D dla silników), które określają, jak szybko zadziałają przy danym prądzie. Drugim, absolutnie kluczowym zabezpieczeniem jest wyłącznik różnicowoprądowy (RCD), znany jako "różnicówka". To on stanowi pierwszą linię obrony przed porażeniem prądem elektrycznym. RCD działa na zasadzie pomiaru bilansu prądów płynących w przewodach fazowych i neutralnym. Jeśli wykryje, że prąd wypływający z instalacji nie wraca w całości przewodem neutralnym (co oznacza, że część prądu "ucieka" np. przez ciało człowieka do ziemi), natychmiast odcina zasilanie. Jego obecność jest obowiązkowa w każdej nowoczesnej instalacji. Oprócz MCB i RCD, w rozdzielnicy znajdziemy również inne ważne moduły. Rozłącznik izolacyjny to główny wyłącznik prądu dla całej rozdzielnicy, umożliwiający bezpieczne odcięcie zasilania. Ochronnik przepięć (SPD) chroni urządzenia przed przepięciami, które mogą być spowodowane np. uderzeniem pioruna lub awariami w sieci energetycznej. Często stosuje się także lampki sygnalizacyjne, informujące o obecności napięcia w poszczególnych fazach. Standardowa kolejność montażu w rozdzielnicy, licząc od wejścia zasilania (za licznikiem), to zazwyczaj: rozłącznik izolacyjny, ochronnik przepięć, wyłączniki różnicowoprądowe, a na końcu wyłączniki nadprądowe zabezpieczające poszczególne obwody.

Podłączanie wyłącznika nadprądowego: Instrukcja krok po kroku

Podczas podłączania aparatury modułowej w rozdzielnicy, w tym wyłączników nadprądowych, obowiązuje uniwersalna zasada, którą zawsze stosuję: zasilanie (przewód doprowadzający prąd) zawsze podłączamy od góry, a odpływ (przewód prowadzący do obwodu) od dołu. Ta reguła nie tylko zapewnia estetykę i czytelność instalacji, ale przede wszystkim znacząco zwiększa bezpieczeństwo podczas ewentualnych prac serwisowych czy modyfikacji. Dzięki niej, każdy elektryk od razu wie, gdzie szukać zasilania.

Przewód fazowy (L) jest jedynym, który podłączamy bezpośrednio do wyłącznika nadprądowego. Należy go podłączyć do górnego zacisku MCB. Przed włożeniem przewodu do zacisku, upewnij się, że izolacja została prawidłowo usunięta na odpowiednią długość ani za krótko (ryzyko słabego styku), ani za długo (ryzyko zwarcia). Po wprowadzeniu przewodu do zacisku, mocno dokręć śrubę. Luźne połączenia to jedna z najczęstszych przyczyn awarii i pożarów w instalacjach elektrycznych, o czym będę jeszcze mówił.

W przeciwieństwie do przewodu fazowego, przewody neutralny (N) i ochronny (PE) omijają wyłącznik nadprądowy. Ich rola jest inna i nie wymagają one zabezpieczenia przez MCB. Zamiast tego, są one podłączane bezpośrednio do dedykowanych listew zbiorczych w rozdzielnicy. Przewód neutralny (niebieski) trafia na szynę N, a przewód ochronny (żółto-zielony) na szynę PE. Dzięki temu zachowujemy prawidłowy schemat połączeń i funkcjonalność każdego z przewodów.

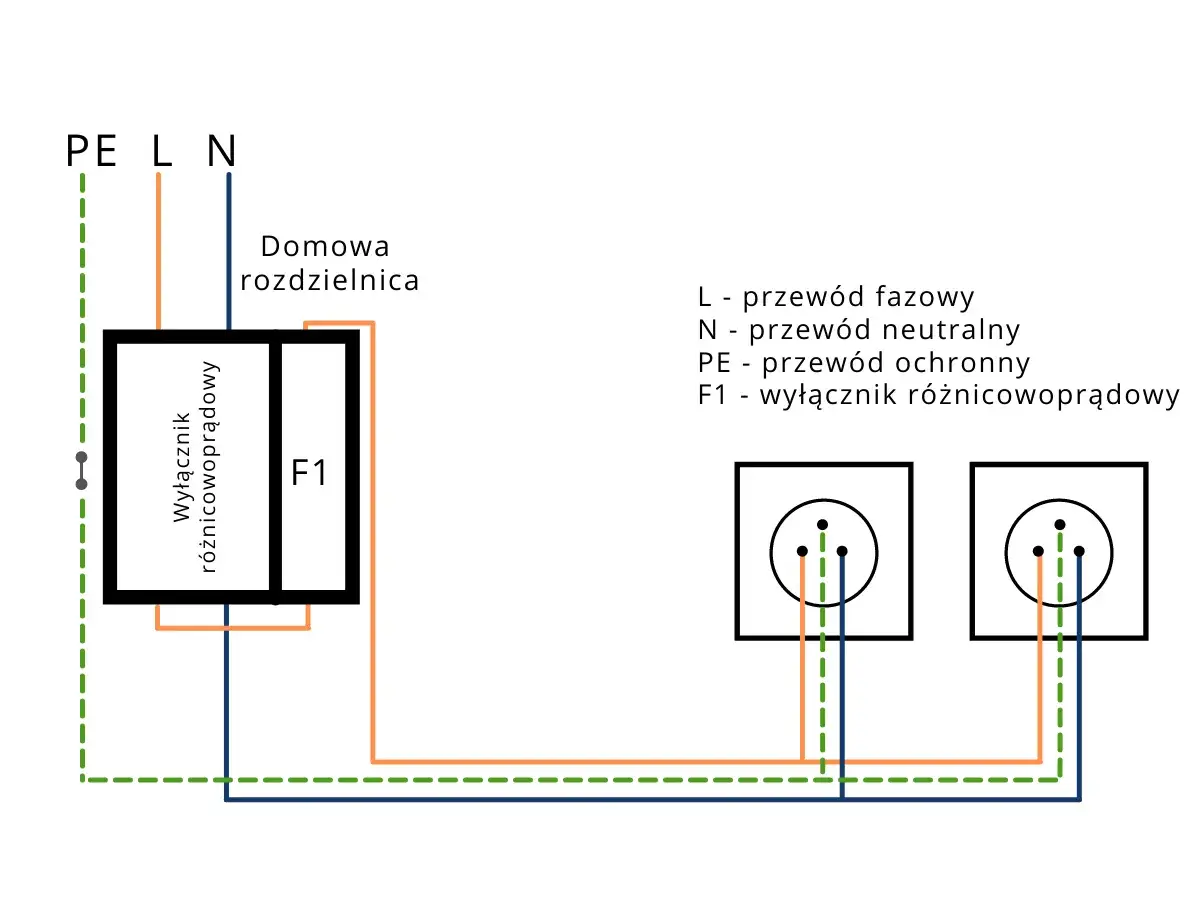

Montaż wyłącznika różnicowoprądowego: Schemat dla instalacji 1-fazowej

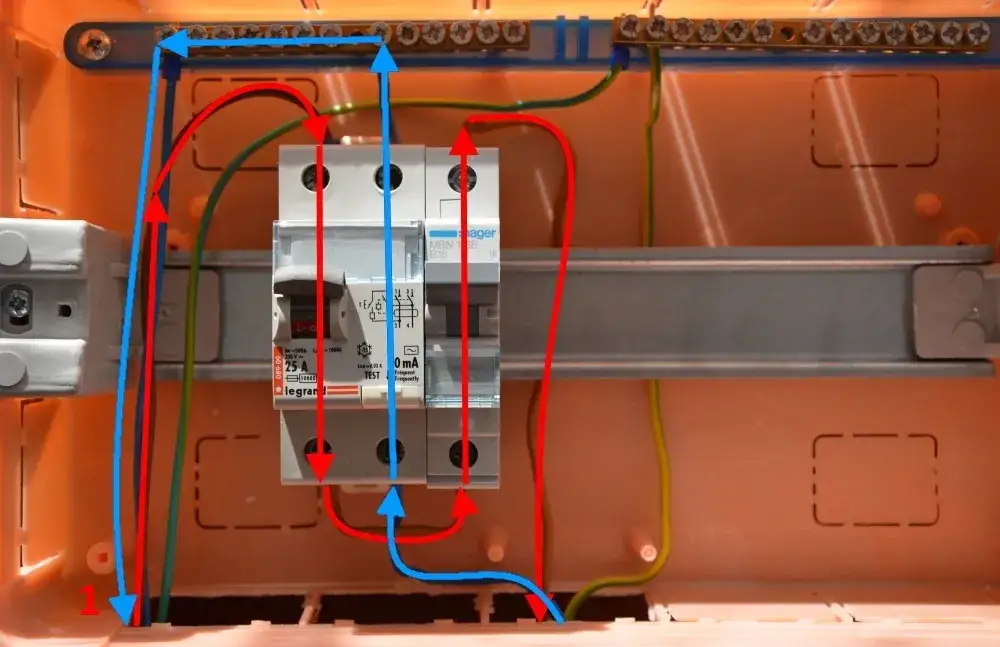

Podłączenie wyłącznika różnicowoprądowego (RCD) jest nieco inne niż MCB, ponieważ przez "różnicówkę" muszą przechodzić zarówno przewód fazowy (L), jak i neutralny (N). Do wejścia RCD (górne zaciski) podłączamy przewody zasilające: przewód fazowy (L) do zacisku oznaczonego L, a przewód neutralny (N) do zacisku oznaczonego N. Zazwyczaj producent oznacza te zaciski wyraźnie, a standardowo L znajduje się po lewej stronie, a N po prawej. Pamiętaj o solidnym dokręceniu śrub, aby zapewnić pewne połączenie.

Po podłączeniu zasilania do górnych zacisków RCD, przechodzimy do połączenia wyjścia z różnicówki (dolne zaciski) z grupą wyłączników nadprądowych. Z dolnych zacisków RCD wyprowadzamy przewody L i N, które następnie są rozprowadzane do szyn zbiorczych. Te szyny zbiorcze, często w postaci szyn grzebieniowych, zasilają poszczególne "eski", czyli wyłączniki nadprądowe. Przewód fazowy (L) z RCD zasila górne zaciski wszystkich wyłączników nadprądowych, a przewód neutralny (N) z RCD jest podłączany do szyny zbiorczej N, do której następnie podłączone są przewody N z poszczególnych obwodów.

Jedną z najważniejszych zasad, o której zawsze przypominam, jest to, że przewód ochronny (PE) musi zawsze omijać wyłącznik różnicowoprądowy. Dlaczego? Wyłącznik RCD działa na zasadzie pomiaru bilansu prądów w przewodach L i N. Jeśli prąd PE zostałby wprowadzony przez różnicówkę, każdy, nawet najmniejszy upływ prądu do ziemi (co jest normalne w wielu urządzeniach) spowodowałby natychmiastowe wyzwolenie RCD. To uniemożliwiłoby prawidłowe działanie instalacji. Przewód PE jest przeznaczony do połączenia bezpośrednio z szyną PE w rozdzielnicy, zapewniając niezależną drogę dla prądów upływowych i prawidłowe działanie zabezpieczeń.

Najczęstsze błędy, które grożą pożarem lub porażeniem jak ich uniknąć?

W mojej praktyce widziałem wiele błędów, ale jeden z najbardziej krytycznych i niestety częstych to niedokręcone lub luźne styki przewodów w zaciskach. To pozornie drobne niedopatrzenie jest śmiertelnie niebezpieczne. Luźne połączenie prowadzi do wzrostu rezystancji w punkcie styku, co z kolei powoduje nadmierne nagrzewanie się przewodu. W skrajnych przypadkach może dojść do iskrzenia, stopienia izolacji, a nawet zapłonu, prowadząc do pożaru instalacji. Zawsze upewnij się, że wszystkie połączenia są solidnie i pewnie dokręcone. Po dokręceniu delikatnie pociągnij za przewód, aby sprawdzić, czy nie wysuwa się z zacisku.

Kolejnym niezwykle groźnym błędem jest pomylenie przewodów neutralnego (N) i ochronnego (PE). Konsekwencje mogą być katastrofalne. Jeśli przewód PE zostanie podłączony jako N, a N jako PE, w przypadku awarii urządzenia (np. przebicia izolacji) napięcie może pojawić się na metalowych obudowach sprzętów. To stwarza bezpośrednie ryzyko porażenia prądem dla każdego, kto dotknie takiego urządzenia. Ponadto, wyłącznik różnicowoprądowy nie będzie działał prawidłowo lub w ogóle, a urządzenia mogą ulec uszkodzeniu. Zawsze dokładnie identyfikuj przewody za pomocą mierników, zwłaszcza w starszych instalacjach.

Wybór odpowiedniego wyłącznika nadprądowego musi być ściśle powiązany z przekrojem przewodów, które zabezpiecza. To kluczowa zasada, którą często się ignoruje. Wyłącznik MCB chroni przede wszystkim przewód, a nie urządzenie. Jeśli zastosujemy wyłącznik o zbyt dużej wartości prądowej (np. 20 A) do obwodu z przewodami o zbyt małym przekroju (np. 1,5 mm²), w przypadku przeciążenia przewód może zacząć się przegrzewać, a nawet zapalić, zanim wyłącznik zdąży zadziałać. Zawsze dobieraj zabezpieczenie zgodnie z dopuszczalną obciążalnością prądową przewodów, co jest określone w normach i tabelach.

Instalacja gotowa? Ostatni, kluczowy krok przed włączeniem zasilania

Zanim po raz pierwszy włączysz zasilanie do nowo podłączonej lub zmodyfikowanej instalacji, konieczne jest przeprowadzenie dokładnej kontroli. To moment, w którym możesz wychwycić ewentualne błędy i uniknąć poważnych konsekwencji. Oto lista kontrolna, którą zawsze stosuję:

1. Dokładna kontrola wzrokowa wszystkich połączeń: Sprawdź każdy zacisk, każdy przewód.
2. Upewnienie się, że nie ma odsłoniętych części przewodów: Żadna żyła nie powinna wystawać poza zacisk ani być widoczna poza izolacją.
3. Sprawdzenie, czy wszystkie zaciski są mocno dokręcone: Pociągnij delikatnie za każdy przewód, aby upewnić się, że nie wysunie się z zacisku.
4. Upewnienie się, że w rozdzielnicy panuje porządek: Przewody powinny być ułożone schludnie, nie krzyżować się bez potrzeby, a cała instalacja powinna być czytelna.
5. Sprawdzenie poprawności opisów obwodów: Każdy wyłącznik powinien być jasno opisany, do jakiego obwodu przynależy (np. "Gniazdka kuchnia", "Oświetlenie salon").

Po przeprowadzeniu kontroli wzrokowej i upewnieniu się, że wszystko jest na swoim miejscu, możesz przystąpić do bezpiecznego uruchomienia instalacji. Pamiętaj, aby robić to metodycznie:

1. Upewnij się, że wszystkie wyłączniki nadprądowe (MCB) i różnicowoprądowe (RCD) są w pozycji "OFF" (wyłączone).
2. Załącz główny rozłącznik izolacyjny w rozdzielnicy. Sprawdź, czy na wejściu do różnicówek pojawia się napięcie (np. za pomocą próbnika).
3. Po kolei załączaj wyłączniki różnicowoprądowe. Jeśli któryś z nich wyzwoli się od razu, oznacza to problem w obwodzie lub w samej różnicówce natychmiast go wyłącz i poszukaj przyczyny.
4. Następnie, pojedynczo załączaj wyłączniki nadprądowe, obserwując reakcję instalacji i podłączonych urządzeń. Jeśli któryś wyzwoli się, oznacza to zwarcie lub przeciążenie w danym obwodzie.

Na koniec, chciałbym podkreślić, że po wykonaniu nowej instalacji elektrycznej lub istotnych modyfikacjach, profesjonalne pomiary odbiorcze są obowiązkowe. Obejmują one m.in. pomiary rezystancji izolacji, ciągłości przewodów ochronnych oraz czasu i prądu zadziałania wyłączników różnicowoprądowych. Pomiary te może wykonać wyłącznie elektryk z odpowiednimi uprawnieniami pomiarowymi. Są one jedynym sposobem na potwierdzenie pełnego bezpieczeństwa i prawidłowego funkcjonowania instalacji, a także są wymagane prawnie do odbioru instalacji. Nie pomijaj tego kroku to inwestycja w Twoje bezpieczeństwo i spokój ducha.
