B16 czy C16? Jak wybrać właściwy wyłącznik i uniknąć błędów

Ten artykuł wyjaśnia fundamentalne różnice między wyłącznikami nadprądowymi B16 i C16, koncentrując się na ich charakterystykach czasowo-prądowych. Zrozumienie tych pojęć jest kluczowe dla bezpiecznego i świadomego wyboru zabezpieczeń w instalacji domowej, garażowej czy fotowoltaicznej, pomagając uniknąć kosztownych i niebezpiecznych błędów.

Co oznaczają B i C w wyłącznikach nadprądowych?

Kiedy patrzymy na wyłącznik nadprądowy, litera B lub C w jego oznaczeniu, na przykład B16 czy C16, wskazuje na jego charakterystykę czasowo-prądową. Jest to absolutnie kluczowa informacja, która mówi nam, jak szybko i przy jakim prądzie wyłącznik zadziała w przypadku zwarcia. To właśnie ta litera definiuje, do jakich zastosowań dany aparat jest przeznaczony. Człon elektromagnetyczny, odpowiedzialny za szybkie wyłączenie w przypadku zwarcia, reaguje w zależności od tej charakterystyki.

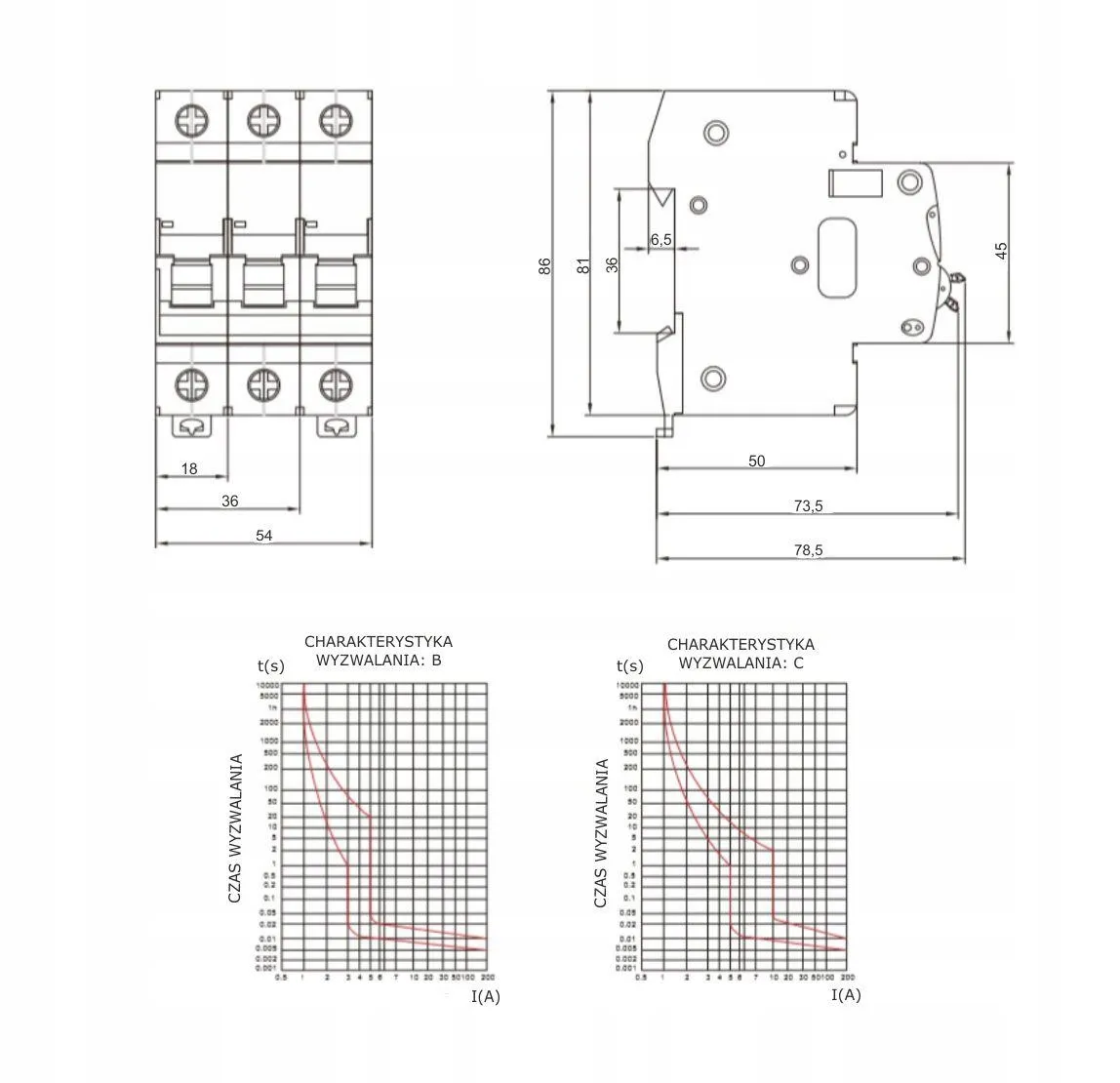

Dla charakterystyki B, wyłącznik zadziała, gdy prąd zwarciowy osiągnie wartość 3 do 5 razy większą niż jego prąd znamionowy (In). Oznacza to, że dla wyłącznika B16, wyzwolenie nastąpi w zakresie prądów zwarciowych od 48 do 80 A. Są to wyłączniki określane jako "szybkie". Natomiast wyłączniki z charakterystyką C są bardziej "zwłoczne". Ich człon elektromagnetyczny zadziała, gdy prąd zwarciowy przekroczy wartość 5 do 10 razy większą niż prąd znamionowy (In). W przypadku C16, próg zadziałania mieści się w zakresie od 80 do 160 A. Ta różnica w progu zadziałania jest fundamentalna dla bezpieczeństwa i prawidłowego funkcjonowania instalacji.

Przeczytaj również: Zmywarka Electrolux nie działa? Gdzie szukać "bezpiecznika" i co robić?

Co oznacza liczba 16 i dlaczego jest taka sama w obu przypadkach?

Liczba "16" w oznaczeniach B16 i C16 ma to samo znaczenie dla obu wyłączników. Oznacza ona prąd znamionowy (In), który w tym przypadku wynosi 16 Amperów. Jest to maksymalny prąd, jaki może przez wyłącznik płynąć w sposób ciągły, bez jego wyłączenia. Jeżeli prąd przekroczy tę wartość, ale nie osiągnie progu zwarciowego, zadziała człon termiczny wyłącznika, chroniąc przewody przed przeciążeniem. W Polsce, dla obwodów zabezpieczonych wyłącznikiem 16A, standardowo stosuje się przewody miedziane o przekroju 2,5 mm². To pokazuje, że "16" odnosi się do obciążalności prądowej obwodu, a litera (B lub C) do sposobu reakcji na nagłe, duże wzrosty prądu, czyli zwarcia.

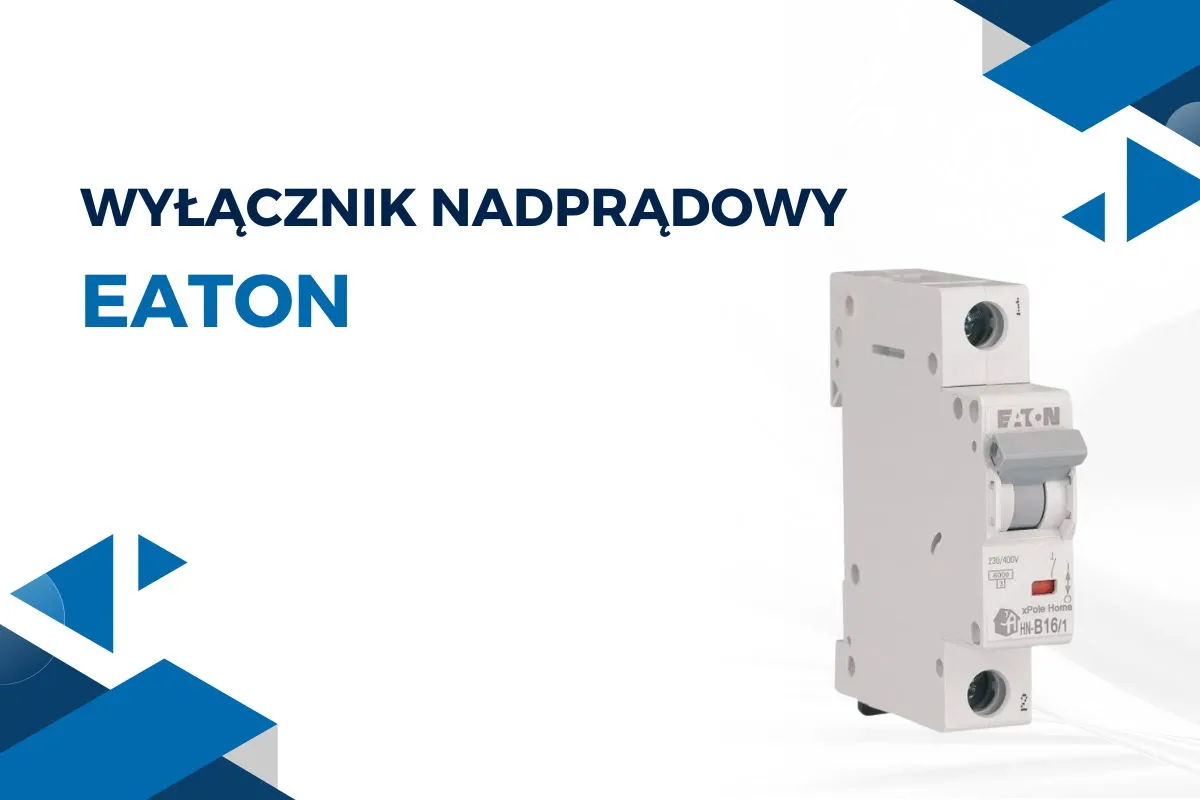

Wyłącznik B16: standardowe zabezpieczenie w domu

jest idealna do zastosowań w typowych instalacjach domowych i mieszkaniowych. Dlaczego? Ponieważ większość urządzeń, które podłączamy do gniazdek, nie generuje dużych prądów rozruchowych. Telewizory, komputery, ładowarki, oświetlenie to wszystko są odbiorniki, które pobierają prąd w sposób stabilny. Wyłącznik B16, będąc "szybkim", doskonale chroni takie obwody przed skutkami zwarć, reagując błyskawicznie, gdy prąd przekroczy bezpieczną granicę. Właśnie dlatego B16 to najczęściej spotykany typ zabezpieczenia w naszych domach.

Typowe zastosowania dla wyłączników B16 to:

• Obwody gniazdek ogólnego przeznaczenia w pokojach, kuchniach, łazienkach.
• Obwody oświetleniowe w całym domu.
• Zasilanie typowych urządzeń RTV i AGD, takich jak lodówki, pralki, zmywarki (jeśli nie mają bardzo dużych silników o specyficznym rozruchu).
• Obwody zasilające komputery i sprzęt biurowy.

W praktyce, jeśli w gniazdku podłączamy standardowe urządzenia, B16 jest najlepszym i najbezpieczniejszym wyborem.

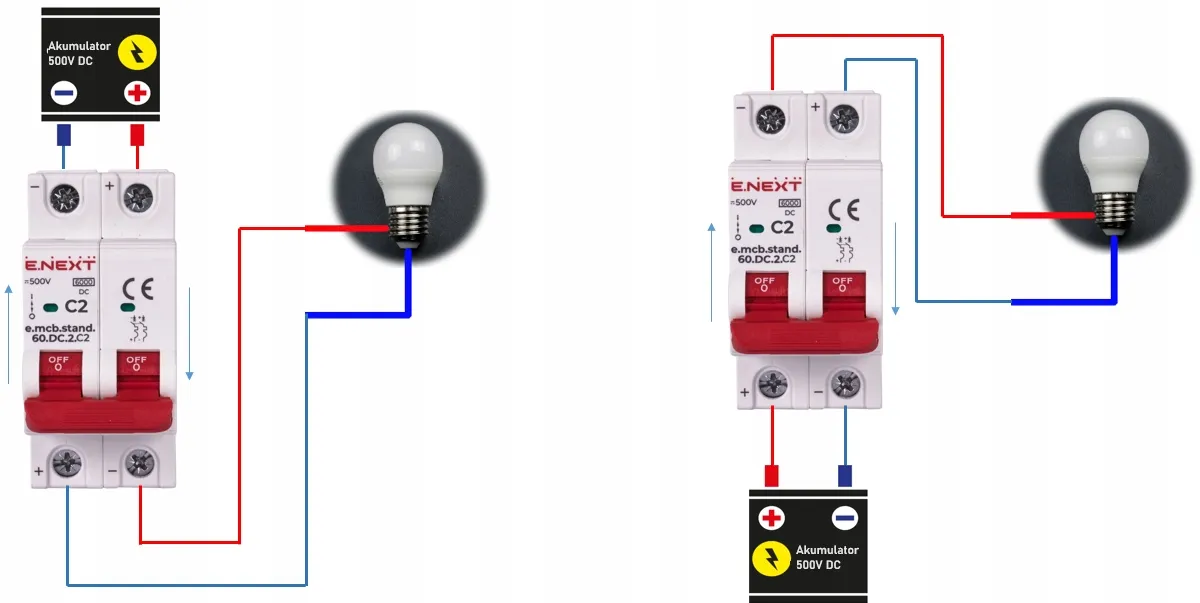

Wyłącznik C16: do zadań specjalnych i urządzeń o dużym rozruchu

Wyłączniki z charakterystyką C są zaprojektowane do pracy z urządzeniami, które podczas startu potrzebują znacznie wyższego prądu niż w normalnym trybie pracy. Mówimy tu o tak zwanym prądzie rozruchowym. Przykładem mogą być silniki elektryczne, które w momencie włączenia na ułamek sekundy mogą pobierać prąd wielokrotnie większy niż ich prąd znamionowy. Gdybyśmy w takim obwodzie zastosowali wyłącznik B16, prawdopodobnie wyłączałby się on przy każdym uruchomieniu urządzenia, co byłoby frustrujące i niepraktyczne.

Charakterystyka C, dzięki swojej "zwłoczności", pozwala na bezpieczne uruchomienie takich urządzeń, nie wyłączając obwodu bez potrzeby. Dopiero gdy prąd zwarciowy utrzyma się na bardzo wysokim poziomie (powyżej 5-krotności In), wyłącznik C16 zadziała. Typowe zastosowania dla wyłączników C16 obejmują:

• Gniazda w garażach i warsztatach, gdzie używane są elektronarzędzia (piły tarczowe, szlifierki, kompresory).
• Obwody zasilające hydrofory i pompy wodne.
• Zasilanie silników bram wjazdowych lub rolet.
• Obwody zasilające transformatory i niektóre grupy lamp wyładowczych.

W tych przypadkach C16 jest niezbędny, aby zapewnić stabilne zasilanie i uniknąć niepotrzebnych wyłączeń.

B16 czy C16 w fotowoltaice: jaki wyłącznik do falownika?

Instalacje fotowoltaiczne to specyficzny obszar, gdzie dobór zabezpieczeń ma kluczowe znaczenie. Falowniki, zarówno te stringowe, jak i mikroinwertery, są urządzeniami elektronicznymi, które podczas synchronizacji z siecią energetyczną mogą generować krótkotrwałe, ale znaczne impulsy prądowe. Te impulsy, choć krótkie, mogą być interpretowane przez "szybkie" wyłączniki B jako zwarcie, prowadząc do niechcianych i irytujących wyłączeń.

Dlatego też, w wielu przypadkach, dla obwodów AC (prądu przemiennego) zasilających falownik lub mikroinwertery, producenci zalecają stosowanie wyłączników z charakterystyką C. Pozwala to na stabilną pracę systemu fotowoltaicznego bez przypadkowych wyłączeń. Zawsze jednak, jako doświadczony specjalista, podkreślam: najważniejszym źródłem informacji jest dokumentacja techniczno-ruchowa (DTR) falownika. To w niej producent precyzyjnie określa wymagany typ i wartość zabezpieczenia, a my musimy się do tego bezwzględnie stosować, aby instalacja była bezpieczna i objęta gwarancją.

Niebezpieczny błąd: zamiana B16 na C16

Jednym z najczęstszych i jednocześnie najbardziej niebezpiecznych błędów, jakie obserwuję w praktyce, jest pochopna wymiana wyłącznika B16 na C16. Dzieje się tak zazwyczaj, gdy B16 często się wyłącza, a użytkownik, zamiast szukać przyczyny, zakłada, że "mocniejsze" zabezpieczenie rozwiąże problem. To pułapka! Częste wyłączanie się B16 nie jest kaprysem, lecz sygnałem alarmowym, że w obwodzie dzieje się coś niepokojącego albo jest przeciążony, albo jedno z podłączonych urządzeń ma awarię, generując nieprawidłowe prądy. Zastąpienie B16 wyłącznikiem C16 jedynie maskuje ten problem.

Realne ryzyko takiej zamiany jest ogromne. Wyłącznik C16, reagując przy znacznie wyższych prądach zwarciowych, znacząco obniża poziom ochrony przeciwzwarciowej. Oznacza to, że w przypadku zwarcia, zanim C16 zadziała, przez przewody popłynie znacznie większy prąd przez dłuższy czas. Może to prowadzić do przegrzewania się przewodów, uszkodzenia izolacji, a w skrajnych przypadkach nawet do pożaru instalacji elektrycznej. Zawsze należy prawidłowo zdiagnozować problem, zanim podejmie się decyzję o wymianie zabezpieczenia. Wskazówki diagnostyczne:

• Sprawdź, czy nie podłączasz zbyt wielu urządzeń do jednego obwodu (przeciążenie).
• Odłączaj urządzenia po kolei, aby zidentyfikować to, które powoduje wyłączenie.
• Skonsultuj się z elektrykiem, aby sprawdził stan instalacji i obciążenie obwodów.

Pamiętajmy, że bezpieczeństwo jest zawsze najważniejsze.

Podsumowanie: wybierz właściwy, nie mocniejszy

Podsumowując, wybór między wyłącznikiem B16 a C16 nie jest kwestią "lepszego" czy "mocniejszego", lecz "właściwego" dopasowania do konkretnego zastosowania. Poniższa tabela w pigułce przedstawia kluczowe różnice, które pomogą Ci w podjęciu świadomej decyzji.

Złota zasada jest prosta: zawsze dopasowuj zabezpieczenie do typu obciążenia i projektu instalacji. Niewłaściwy dobór, zwłaszcza "wzmacnianie" zabezpieczeń bez zrozumienia problemu, może prowadzić do poważnych konsekwencji. Jeśli masz wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem, który pomoże Ci zapewnić bezpieczeństwo Twojej instalacji.
