Bezpiecznik B16: Ile kW? Sprawdź, co podłączysz bezpiecznie!

Ten artykuł wyjaśni, jaką maksymalną moc w kilowatach (kW) może obsłużyć bezpiecznik B16, precyzując różnice między instalacją jednofazową a trójfazową. Dowiesz się, co oznaczają symbole na bezpieczniku, jakie urządzenia bezpiecznie podłączysz do obwodu B16 oraz kiedy warto rozważyć inne rozwiązania, aby zapewnić bezpieczeństwo i efektywność Twojej instalacji elektrycznej.

Bezpiecznik B16: Ile kW mocy obsłuży w Twoim domu?

Zastanawiasz się, jaką moc może obsłużyć bezpiecznik B16? To jedno z kluczowych pytań, które pojawia się przy planowaniu instalacji elektrycznej, podłączaniu nowych urządzeń czy modernizacji domu. Odpowiedź nie jest jednoznaczna, ponieważ zależy od typu instalacji jednofazowej lub trójfazowej. Przyjrzyjmy się temu bliżej, abyś mógł świadomie zarządzać energią w swoim domu.

Dla instalacji jednofazowej (230V): Konkretne liczby dla Twojego domu

W typowej instalacji jednofazowej, którą spotykamy w większości domów i mieszkań, napięcie wynosi 230V. Bezpiecznik B16, jak sama nazwa wskazuje, ma prąd znamionowy 16 Amperów. Aby obliczyć maksymalną moc, jaką może obsłużyć taki bezpiecznik, stosujemy prosty wzór: P = U × I, gdzie P to moc w watach, U to napięcie w woltach, a I to prąd w Amperach. Podstawiając wartości, otrzymujemy: 230V × 16A = 3680W. Oznacza to, że maksymalna teoretyczna moc dla bezpiecznika B16 w instalacji jednofazowej wynosi 3,68 kW. Pamiętajmy jednak, że jest to wartość teoretyczna, do której w praktyce nie powinniśmy dążyć, aby zapewnić margines bezpieczeństwa.

Dla instalacji trójfazowej (400V): Kiedy w grę wchodzi znacznie większa moc

Jeśli posiadasz instalację trójfazową, często nazywaną "siłą", sytuacja wygląda znacznie korzystniej. Napięcie międzyfazowe w takiej instalacji wynosi 400V. Obliczenie mocy dla bezpiecznika B16 w instalacji trójfazowej wymaga nieco innego wzoru: P = U × I × √3, gdzie √3 to stała wynosząca w przybliżeniu 1,732. Podstawiając wartości, otrzymujemy: 400V × 16A × 1,732 ≈ 11085W. Zatem maksymalna teoretyczna moc dla bezpiecznika B16 w instalacji trójfazowej to około 11 kW. Jak widzisz, różnica w porównaniu do instalacji jednofazowej jest znacząca, co otwiera drogę do podłączania znacznie mocniejszych urządzeń, takich jak płyty indukcyjne o dużej mocy czy niektóre typy ładowarek do samochodów elektrycznych.

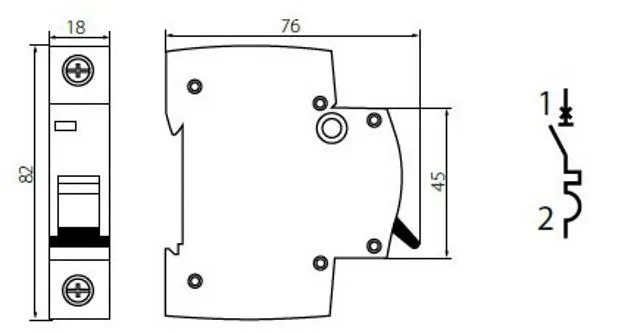

Co oznaczają symbole "B" i "16" na bezpieczniku?

Zrozumienie oznaczeń na bezpiecznikach jest kluczowe dla prawidłowego i bezpiecznego funkcjonowania instalacji elektrycznej. Każdy symbol ma swoje konkretne znaczenie, które informuje nas o przeznaczeniu i charakterystyce danego elementu. Nie jest to tylko przypadkowy ciąg liter i cyfr, ale precyzyjna informacja techniczna.

Tajemnica litery "B": Charakterystyka, która chroni Twój domowy sprzęt

Litera "B" na bezpieczniku, np. B16, odnosi się do jego charakterystyki czasowo-prądowej. Oznacza to, jak szybko bezpiecznik zadziała (wyłączy obwód) w zależności od wielkości prądu przeciążeniowego. Bezpieczniki typu B są przeznaczone do ochrony obwodów oświetleniowych oraz gniazd wtykowych ogólnego przeznaczenia w budownictwie mieszkaniowym. Ich cechą charakterystyczną jest to, że zadziałanie (wyłączenie) części elektromagnetycznej następuje przy prądzie 3-5 razy większym od prądu znamionowego. Jest to idealne rozwiązanie dla urządzeń, które nie generują dużych prądów rozruchowych, zapewniając szybką reakcję na zwarcia i przeciążenia, ale jednocześnie tolerując krótkotrwałe, niewielkie wzrosty prądu, np. przy włączaniu żarówek czy drobnego AGD. To właśnie dlatego bezpieczniki typu B są standardem w naszych domach.

Liczba "16": Granica bezpieczeństwa w Amperach, której nie można przekraczać

Liczba "16" w oznaczeniu B16 jest równie ważna. Oznacza ona prąd znamionowy w Amperach (16A). Jest to maksymalny prąd, jaki może trwale płynąć w obwodzie, nie powodując zadziałania bezpiecznika. Przekroczenie tej wartości, nawet nieznaczne, ale trwające przez dłuższy czas, spowoduje wyłączenie bezpiecznika w wyniku zadziałania wyzwalacza termicznego. Znaczenie tej liczby jest fundamentalne to granica bezpieczeństwa, której nie wolno przekraczać. Jeśli prąd w obwodzie będzie systematycznie wyższy niż 16A, bezpiecznik będzie często "wybijał", sygnalizując przeciążenie i potencjalne ryzyko dla instalacji oraz podłączonych urządzeń.

Moc B16 w praktyce: Jakie urządzenia podłączysz bezpiecznie?

Zrozumienie teoretycznych możliwości bezpiecznika B16 to jedno, ale prawdziwym wyzwaniem jest przełożenie tej wiedzy na praktyczne zastosowanie w codziennym życiu. Musimy pamiętać, że instalacja elektryczna to system, w którym bezpieczeństwo jest absolutnym priorytetem. Dlatego zawsze warto zostawić sobie pewien margines, aby uniknąć niepotrzebnych problemów i awarii.

Obciążenie ciągłe a maksymalne: Dlaczego 80% to Twoja bezpieczna strefa?

Warto rozróżnić maksymalną moc teoretyczną od mocy, którą możemy bezpiecznie obciążać obwód w sposób ciągły. Chociaż bezpiecznik B16 w instalacji jednofazowej teoretycznie obsłuży 3,68 kW, to w praktyce zaleca się, aby obciążenie ciągłe nie przekraczało 80% tej wartości. Dlaczego? Ciągłe działanie na granicy możliwości bezpiecznika prowadzi do jego nagrzewania się, co może skutkować jego przedwczesnym zużyciem, a w skrajnych przypadkach nawet uszkodzeniem instalacji. Dla bezpiecznika B16 w instalacji jednofazowej, bezpieczne obciążenie ciągłe to około 2,9-3,0 kW. Dzięki temu zapewniamy stabilność pracy, dłuższą żywotność bezpiecznika i przede wszystkim bezpieczeństwo całej instalacji.

Przykładowa lista urządzeń domowych dla obwodu B16: Od oświetlenia po AGD

W praktyce, obwody zabezpieczone bezpiecznikiem B16 są bardzo wszechstronne i stanowią podstawę większości instalacji domowych. Oto lista typowych zastosowań, które bez problemu podłączysz pod taki obwód:

• Obwody gniazd wtykowych w pokojach, sypialniach i salonach, gdzie podłączane są standardowe urządzenia elektroniczne i drobne AGD.
• Obwody oświetleniowe, zarówno tradycyjne żarówki, jak i nowoczesne systemy LED.
• Zasilanie pojedynczych urządzeń AGD o umiarkowanej mocy, takich jak telewizory, komputery, ładowarki, odkurzacze.
• W niektórych przypadkach, na dedykowanym obwodzie, można podłączyć pralkę czy zmywarkę, o ile ich moc nie przekracza bezpiecznego obciążenia ciągłego (ok. 2,9-3,0 kW) i nie generują zbyt dużych prądów rozruchowych.

Zawsze jednak warto sprawdzić moc znamionową urządzenia przed podłączeniem, zwłaszcza jeśli planujemy używać kilku mocniejszych sprzętów jednocześnie na tym samym obwodzie.

Czy suma mocy urządzeń to wszystko? Rola prądów rozruchowych

Proste zsumowanie mocy wszystkich urządzeń podłączonych do jednego obwodu nie zawsze daje pełny obraz obciążenia. Musimy wziąć pod uwagę zjawisko prądów rozruchowych. Wiele urządzeń, zwłaszcza tych wyposażonych w silniki elektryczne (np. lodówki, odkurzacze, niektóre elektronarzędzia) lub transformatory, w momencie włączenia pobiera chwilowo znacznie większy prąd niż ich prąd znamionowy. Ten chwilowy wzrost może być nawet kilkukrotnie wyższy od normalnego poboru. Pamiętając, że bezpiecznik typu B zadziała przy prądzie 3-5 razy większym od znamionowego, łatwo sobie wyobrazić sytuację, w której jednoczesne włączenie kilku takich urządzeń na jednym obwodzie spowoduje jego wyłączenie, mimo że suma ich mocy znamionowych mieściłaby się w limicie 3,68 kW. To właśnie dlatego doświadczony elektryk zawsze bierze pod uwagę charakterystykę obciążenia, a nie tylko jego nominalną moc.

B16 a wyzwania nowoczesnego domu: Płyta indukcyjna, fotowoltaika i auto elektryczne

Współczesne domy są coraz bardziej energochłonne. Nowoczesne urządzenia, takie jak płyty indukcyjne, instalacje fotowoltaiczne czy ładowarki do samochodów elektrycznych, stawiają nowe wyzwania przed instalacją elektryczną. Bezpiecznik B16, choć uniwersalny, nie zawsze jest optymalnym rozwiązaniem dla tych zaawansowanych potrzeb.

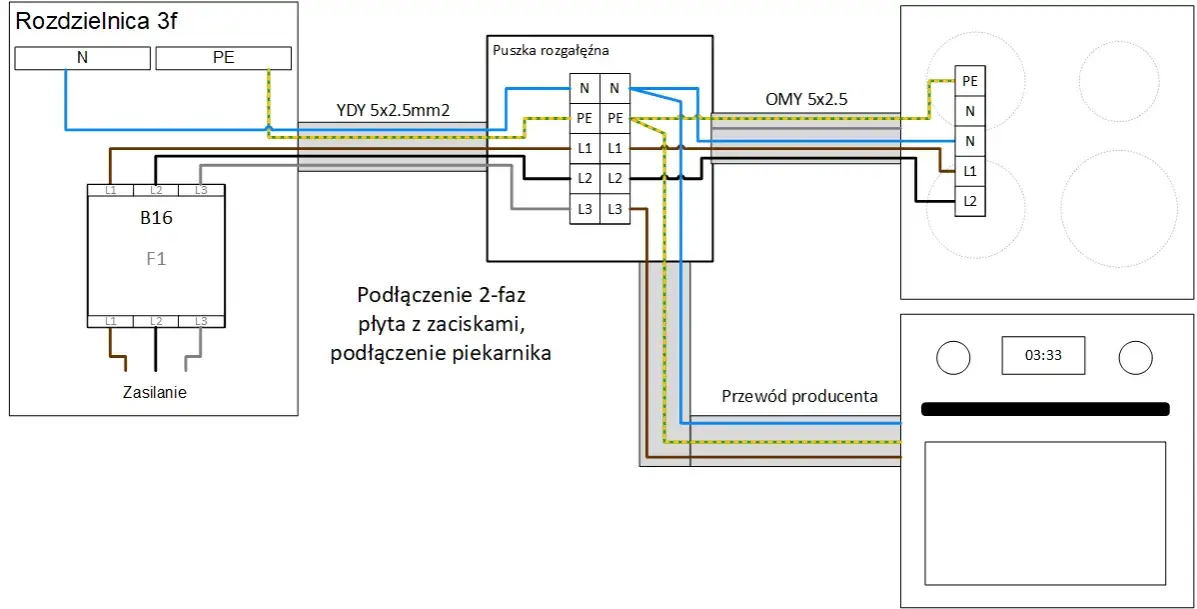

Problem z płytą indukcyjną: Czy B16 wystarczy, czy potrzebujesz bezpiecznika typu C?

Płyty indukcyjne to jedne z najbardziej energochłonnych urządzeń w nowoczesnej kuchni. Ich moc często przekracza 3,7 kW, co już na starcie stawia pod znakiem zapytania możliwość ich bezpiecznego zasilania z pojedynczego obwodu zabezpieczonego bezpiecznikiem B16 w instalacji jednofazowej. Co więcej, płyty indukcyjne, podobnie jak inne urządzenia z elektroniką mocy, mogą generować wysokie prądy rozruchowe. W takiej sytuacji bezpiecznik typu B, który reaguje na prądy 3-5 razy większe od znamionowego, może często "wybijać", nawet jeśli średni pobór mocy mieści się w jego zakresie. Dlatego dla płyt indukcyjnych o mocy powyżej 3,7 kW w instalacji jednofazowej, często zaleca się zastosowanie bezpiecznika o charakterystyce C (np. C16), który ma wyższą zwłokę (zadziałanie przy 5-10-krotności prądu znamionowego) i jest bardziej odporny na chwilowe przeciążenia rozruchowe. Jeszcze lepszym rozwiązaniem jest wydzielony obwód trójfazowy, który bez problemu obsłuży nawet najmocniejsze płyty.

Fotowoltaika w Twoim domu: Niezbędna rola bezpiecznika B16 po stronie AC

W kontekście mikroinstalacji fotowoltaicznych, bezpiecznik B16 odgrywa bardzo ważną rolę. Jest on powszechnie stosowany jako zabezpieczenie nadprądowe po stronie AC (prądu przemiennego). Jego zadaniem jest ochrona linii zasilającej, która prowadzi prąd z falownika (urządzenia zamieniającego prąd stały z paneli na prąd zmienny) do głównej rozdzielnicy budynku. Dobór tego bezpiecznika musi być ściśle zgodny z maksymalnym prądem wyjściowym falownika. W wielu domowych instalacjach o mocy do około 3 kW (jednofazowych) falowniki mają prąd wyjściowy pozwalający na zastosowanie bezpiecznika B16, zapewniając bezpieczne i efektywne wprowadzenie energii do sieci domowej.

Gniazdo do ładowania samochodu elektrycznego: Czy B16 to na pewno dobry pomysł?

Ładowanie samochodu elektrycznego w domu to wygoda, ale wymaga odpowiednio przygotowanej instalacji. Czy bezpiecznik B16 jest odpowiedni do zasilania gniazda ładowania? Krótka odpowiedź brzmi: zazwyczaj nie. Chociaż niektóre bardzo niskoenergetyczne ładowarki (np. awaryjne, mobilne) mogą teoretycznie działać na obwodzie B16, większość domowych rozwiązań do ładowania pojazdów elektrycznych (tzw. wallboxów) wymaga znacznie większej mocy. Standardowe ładowarki domowe często pracują z prądami 16A, 20A, 32A lub więcej, co w instalacji jednofazowej szybko przekracza możliwości bezpiecznika B16. W takich przypadkach konieczne jest zastosowanie bezpieczników o wyższym amperażu (np. C20, C25, C32) lub, co jest znacznie bardziej efektywne i bezpieczne, podłączenie ładowarki do wydzielonego obwodu trójfazowego. Bezpieczeństwo i efektywność ładowania są tutaj kluczowe, dlatego zawsze zalecam konsultację z elektrykiem i odpowiednie dostosowanie instalacji.

Kluczowe zasady bezpieczeństwa i prawidłowej instalacji

Niezależnie od tego, czy planujesz nową instalację, czy modernizujesz istniejącą, przestrzeganie podstawowych zasad bezpieczeństwa i prawidłowej instalacji jest absolutnie kluczowe. Elektryczność to potężna siła, która wymaga szacunku i profesjonalnego podejścia. Jako doświadczony elektryk zawsze podkreślam, że oszczędzanie na bezpieczeństwie to najgorsza możliwa inwestycja.

Dobór przekroju przewodu: Dlaczego 2,5 mm² to absolutne minimum dla B16?

Jednym z najważniejszych aspektów bezpieczeństwa jest prawidłowe dopasowanie przekroju przewodu do wartości zabezpieczenia. Dla obwodu zabezpieczonego bezpiecznikiem 16A, standardem w polskim budownictwie jest miedziany przewód o przekroju minimum 2,5 mm². Dlaczego to takie ważne? Przewód o zbyt małym przekroju, przez który płynie zbyt duży prąd, będzie się przegrzewał. Może to prowadzić do uszkodzenia izolacji, zwarcia, a w najgorszym przypadku do pożaru. Grubszy przewód ma mniejszą rezystancję, co oznacza mniejsze straty energii w postaci ciepła i znacznie większe bezpieczeństwo. Nigdy nie należy stosować przewodów o mniejszym przekroju niż zalecany dla danego bezpiecznika, nawet jeśli wydaje się, że "na chwilę" to wystarczy.

Ryzyko przeciążenia: Jak rozpoznać objawy i co robić, gdy bezpiecznik "wybija"?

Przeciążenie obwodu to najczęstsza przyczyna wyłączania bezpieczników. Typowe objawy to:

• Częste wyłączanie bezpiecznika, zwłaszcza przy włączaniu konkretnych urządzeń lub jednoczesnym używaniu wielu sprzętów.
• Migotanie świateł, co może wskazywać na niestabilność napięcia spowodowaną nadmiernym obciążeniem.
• Ciepłe w dotyku gniazdka, włączniki lub obudowa rozdzielnicy to sygnał alarmowy, że elementy instalacji się przegrzewają.
• Zapach spalenizny w pobliżu gniazdek lub urządzeń.

Gdy bezpiecznik "wybija", przede wszystkim nie próbuj go wielokrotnie włączać bez usunięcia przyczyny. Najpierw odłącz wszystkie urządzenia podłączone do danego obwodu, a następnie spróbuj włączyć bezpiecznik. Jeśli się utrzyma, podłączaj urządzenia pojedynczo, aby zlokalizować to, które powoduje przeciążenie. Jeśli bezpiecznik nadal "wybija" po odłączeniu wszystkich urządzeń, może to świadczyć o zwarciu w instalacji w takiej sytuacji natychmiast wezwij wykwalifikowanego elektryka. Pamiętaj, że ignorowanie tych sygnałów to proszenie się o poważne problemy.

Kiedy modernizacja jest konieczna? Sygnały, że Twoja instalacja nie daje rady

Instalacje elektryczne mają swoją żywotność i z czasem mogą stać się niewystarczające dla rosnących potrzeb nowoczesnego domu. Oto sygnały, które powinny skłonić Cię do rozważenia modernizacji:

• Częste wyłączanie bezpieczników, mimo że nie podłączasz jednocześnie wielu urządzeń.
• Stara instalacja, wykonana np. 30-40 lat temu, bez uziemienia w gniazdkach lub z aluminiowymi przewodami.
• Niemożność zasilenia nowoczesnych urządzeń o dużej mocy (np. płyta indukcyjna, piekarnik, ładowarka EV) bez ciągłego ryzyka przeciążenia.
• Potrzeba podłączenia nowych, energochłonnych urządzeń, które znacząco zwiększą obciążenie istniejących obwodów.
• Brak odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD), które są obecnie standardem bezpieczeństwa.

W przypadku wystąpienia któregokolwiek z tych sygnałów, gorąco zalecam konsultację z wykwalifikowanym elektrykiem. Profesjonalna ocena stanu instalacji i ewentualna modernizacja to inwestycja w bezpieczeństwo i komfort Twojego domu na lata.

Kontekst ma znaczenie: B16, moc umowna i zabezpieczenie przedlicznikowe

Rozumienie roli bezpiecznika B16 w domowej instalacji elektrycznej nie byłoby pełne bez uwzględnienia szerszego kontekstu, jakim jest cała sieć zasilająca Twój dom. Dwa kluczowe elementy, które mają na to wpływ, to moc umowna z dostawcą energii oraz zabezpieczenie przedlicznikowe. To one stanowią "bramę" dla całej energii, która trafia do Twojej rozdzielnicy.

Jak Twoja umowa z dostawcą energii wpływa na dobór zabezpieczeń w domu?

Moc umowna to nic innego jak maksymalna moc, jaką Twoje gospodarstwo domowe może pobierać z sieci energetycznej w danym momencie, zgodnie z umową zawartą z dostawcą energii (np. Tauron, Enea, PGE). To właśnie ta moc decyduje o doborze głównego zabezpieczenia przedlicznikowego, które znajduje się zazwyczaj w skrzynce pomiarowej, przed licznikiem energii. Jeśli Twoja moc umowna wynosi np. 10 kW, oznacza to, że cała suma mocy pobieranej przez wszystkie urządzenia w domu nie może przekroczyć tej wartości. W praktyce, jeśli masz wiele obwodów zabezpieczonych bezpiecznikami B16 (każdy po około 3 kW), ich jednoczesne pełne obciążenie może spowodować zadziałanie zabezpieczenia przedlicznikowego, nawet jeśli pojedyncze obwody B16 są w normie. Dlatego tak ważne jest, aby moc umowna była dostosowana do Twoich realnych potrzeb energetycznych.

Przeczytaj również: Bezpieczniki Ford Mondeo Mk4: Znajdź i wymień sam! Pełny poradnik

Zabezpieczenie przedlicznikowe a bezpieczniki w rozdzielnicy: zrozumienie hierarchii

W instalacji elektrycznej panuje wyraźna hierarchia zabezpieczeń. Na szczycie tej hierarchii znajduje się zabezpieczenie przedlicznikowe. Jego głównym zadaniem jest ochrona całej Twojej instalacji oraz sieci dostawcy energii przed przeciążeniami i zwarciami. Jest to "bezpiecznik główny" Twojego domu. Poniżej w hierarchii znajdują się wewnętrzne bezpieczniki w rozdzielnicy (takie jak B16, B20, C16 itp.), które chronią poszczególne obwody w Twoim domu obwód gniazdek w salonie, obwód oświetlenia w kuchni, obwód zasilający pralkę itd. Kluczowe jest zrozumienie, że suma mocy wszystkich obwodów wewnętrznych, które mogą być jednocześnie obciążone, nie może przekroczyć limitu wyznaczonego przez zabezpieczenie przedlicznikowe. To jak system naczyń połączonych jeśli "główny kran" jest zbyt mały, nawet idealnie zaprojektowane "krany wewnętrzne" nie zapewnią wystarczającego przepływu.
