Rozpoznanie spalonego bezpiecznika to kluczowa umiejętność, która może zaoszczędzić Ci wiele frustracji i potencjalnie niebezpiecznych sytuacji w domu czy samochodzie. Ten praktyczny przewodnik pomoże Ci krok po kroku zidentyfikować problem w instalacji elektrycznej, wskazując na charakterystyczne oznaki uszkodzenia różnych typów bezpieczników.
- Bezpiecznik topikowy (korek) zidentyfikujesz po przepalonym druciku widocznym przez szybkę, braku kolorowej blaszki sygnalizacyjnej lub osmoleniu wkładki.
- Bezpiecznik automatyczny ("eska") nie pali się, lecz "wybija" jego dźwignia zmienia pozycję na "OFF", a czasem zmienia się kolor w okienku inspekcyjnym.
- W samochodzie spalony bezpiecznik płaski ma przerwany drucik widoczny w kolorowej obudowie, a rurkowy przerwany drucik i czarny nalot w szklanej rurce.
- W instalacjach fotowoltaicznych (PV) bezpieczniki DC mogą nie wykazywać widocznych oznak uszkodzenia, często wymagają sprawdzenia multimetrem.
- Najczęstsze przyczyny przepalenia bezpiecznika to przeciążenie obwodu (zbyt wiele urządzeń) lub zwarcie (np. w uszkodzonym sprzęcie).
- Zawsze odłącz zasilanie przed wymianą bezpiecznika i nigdy nie próbuj "naprawiać" bezpieczników topikowych to kwestia bezpieczeństwa.
Jak rozpoznać spalony bezpiecznik? Praktyczny przewodnik
Bezpiecznik to prawdziwy cichy bohater każdej instalacji elektrycznej. Jego podstawową rolą jest ochrona urządzeń i całej instalacji przed skutkami przeciążenia lub zwarcia. Działa jak zawór bezpieczeństwa w momencie, gdy prąd przekracza bezpieczną wartość, poświęca się, przerywając obwód i zapobiegając w ten sposób poważniejszym awariom, a nawet pożarom. Zrozumienie, jak wygląda spalony bezpiecznik, to pierwszy krok do szybkiej diagnozy i rozwiązania problemu.
Zanim jednak zaczniesz cokolwiek sprawdzać przy bezpiecznikach, pamiętaj o najważniejszym: bezpieczeństwo przede wszystkim! Praca z prądem zawsze wiąże się z ryzykiem, dlatego musimy przestrzegać podstawowych zasad.
- Zawsze odłącz zasilanie: Przed jakąkolwiek ingerencją w bezpieczniki, upewnij się, że obwód, nad którym pracujesz, jest całkowicie odłączony od prądu. Wyłącz główny wyłącznik prądu w skrzynce rozdzielczej lub wykręć bezpiecznik topikowy zasilający dany obwód.
- Nie improwizuj: Nigdy, pod żadnym pozorem, nie próbuj "naprawiać" przepalonych bezpieczników topikowych, np. drutując je. Bezpiecznik ma określoną wartość, a jego drutowanie może doprowadzić do poważnego przeciążenia instalacji, pożaru lub porażenia prądem.
- Używaj odpowiednich narzędzi: Jeśli musisz dotknąć elementów elektrycznych, zawsze używaj narzędzi z izolowanymi rękojeściami.
- Nie dotykaj gołymi rękami: Unikaj bezpośredniego kontaktu z elementami pod napięciem.
- W razie wątpliwości, wezwij fachowca: Jeśli nie jesteś pewien, co robisz, lub problem wydaje się poważniejszy, zawsze skontaktuj się z kwalifikowanym elektrykiem.
Stara szkoła elektryki: Jak wygląda spalony bezpiecznik topikowy
Bezpieczniki topikowe, często nazywane "korkami", to nadal powszechny widok w wielu starszych instalacjach. Ich diagnostyka jest zazwyczaj dość prosta, ponieważ przepalony drucik topikowy jest często widoczny. Wystarczy spojrzeć przez małą szybkę lub szkiełko umieszczone w czołowej części bezpiecznika. Jeśli drucik jest przerwany, to oznacza, że bezpiecznik zadziałał i należy go wymienić.
Dodatkowym, bardzo wyraźnym sygnałem przepalenia bezpiecznika topikowego jest brak kolorowej blaszki sygnalizacyjnej, zwanej też oznacznikiem. Ta mała, okrągła blaszka, umieszczona w zagłębieniu bezpiecznika, jest połączona z drucikiem topikowym. Kiedy drucik się przepala, blaszka odpada, sygnalizując jednoznacznie, że bezpiecznik jest uszkodzony. Kolor blaszki często wskazuje na nominalny prąd bezpiecznika (np. niebieska dla 10A, szara dla 16A).
W niektórych przypadkach, zwłaszcza gdy przeciążenie było znaczne lub doszło do zwarcia, przepalony bezpiecznik topikowy może wykazywać dodatkowe wizualne sygnały. Możesz zauważyć osmolenie, poczernienie wkładki bezpiecznika, a nawet ślady nadtopienia obudowy. To wszystko świadczy o tym, że wkładka uległa uszkodzeniu w wyniku wysokiej temperatury i ciśnienia powstałego podczas przerwania obwodu.
Nowoczesne zabezpieczenia: Czy bezpiecznik automatyczny może się spalić?
Bezpieczniki automatyczne, popularnie zwane "eskami", działają na innej zasadzie niż topikowe i nie "palą się" w tradycyjnym sensie. Ich zadziałanie polega na mechanicznym "wybiciu", czyli przerwaniu obwodu. Rozpoznanie, czy bezpiecznik automatyczny zadziałał, jest zazwyczaj proste: dźwignia lub przycisk na bezpieczniku zmienia pozycję. Standardowo, pozycja "ON" (włączony) oznacza dźwignię skierowaną do góry, natomiast "OFF" (wyłączony) do dołu. Czasami na obudowie są wyraźne oznaczenia "I" dla ON i "O" dla OFF.
Niektóre, bardziej zaawansowane modele bezpieczników automatycznych, posiadają małe okienko inspekcyjne, które dodatkowo sygnalizuje stan bezpiecznika. W normalnym trybie pracy okienko to jest zazwyczaj zielone. Gdy bezpiecznik zadziała i przerwie obwód, kolor w okienku może zmienić się na czerwony, co jest jednoznacznym sygnałem problemu.
Choć bezpiecznik automatyczny sam w sobie się nie pali, fizyczne uszkodzenia, takie jak nadtopiona obudowa, ślady okopcenia, pęknięcia czy wyraźny zapach spalenizny w jego okolicy, są sygnałem bardzo poważnej awarii. W takiej sytuacji nie należy próbować samodzielnie resetować bezpiecznika ani go wymieniać. Konieczna jest natychmiastowa interwencja kwalifikowanego elektryka, ponieważ mogło dojść do uszkodzenia wewnętrznego mechanizmu lub przewodów.
Bezpieczniki w samochodzie: Jak zdiagnozować problem z elektryką

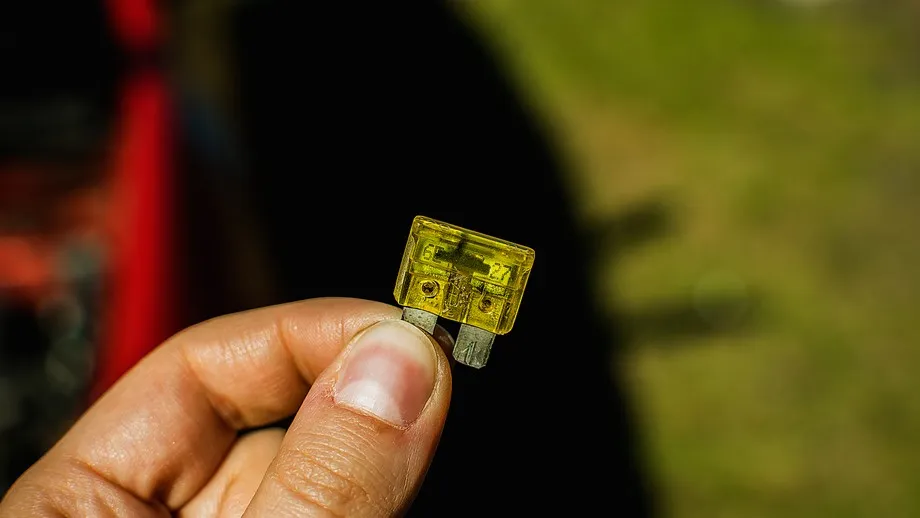

W samochodach najczęściej spotykamy się z bezpiecznikami płaskimi, nazywanymi też płytkowymi. Rozpoznanie spalonego bezpiecznika płaskiego jest stosunkowo łatwe. Wystarczy wyjąć go z gniazda i dokładnie obejrzeć. Charakterystycznym objawem jest przerwany, cienki drucik widoczny wewnątrz kolorowej, przezroczystej obudowy. Czasem, w wyniku silnego zwarcia, obudowa bezpiecznika może być lekko osmolona, nadtopiona lub nawet pęknięta, co również wskazuje na jego uszkodzenie.
Oprócz bezpieczników płaskich, w starszych pojazdach lub niektórych specyficznych obwodach, możemy natknąć się na klasyczne bezpieczniki rurkowe (szklane). Ich przepalenie objawia się również przerwanym drucikiem, który jest widoczny przez szklaną rurkę. Bardzo często, w wyniku zadziałania, wewnątrz szklanej rurki pojawia się także czarny nalot lub osmolenie, co jest wyraźnym znakiem, że bezpiecznik zadziałał.
Przeczytaj również: Bezpiecznik 6A: 1380W mocy? Jak bezpiecznie obciążyć obwód?
Fotowoltaika na dachu: Jak sprawdzić bezpieczniki w instalacji PV?
Instalacje fotowoltaiczne (PV) to specyficzne systemy, w których stosuje się bezpieczniki prądu stałego (DC). Są one zazwyczaj cylindryczne i umieszczone w specjalnych, zamkniętych oprawach, co sprawia, że ich przepalenie może nie być widoczne gołym okiem. Wizualna ocena jest tu znacznie trudniejsza niż w przypadku bezpieczników domowych czy samochodowych.
W przypadku bezpieczników DC w instalacjach fotowoltaicznych, gdy wizualne oględziny są niewystarczające, kluczowe staje się użycie multimetru. Tylko w ten sposób możemy sprawdzić ciągłość obwodu i upewnić się, czy bezpiecznik przewodzi prąd. Czasami jednak, nawet bez widocznego przepalenia, możemy zauważyć ślady przegrzania lub okopcenia na stykach bezpiecznika lub jego oprawy, co również może wskazywać na problem i konieczność wymiany.
Co najczęściej prowadzi do awarii bezpieczników?
Zrozumienie, dlaczego bezpieczniki się przepalają lub wybijają, jest równie ważne, jak umiejętność ich rozpoznania. Najczęściej mamy do czynienia z dwoma głównymi przyczynami: przeciążeniem obwodu i zwarciem.
Przeciążenie obwodu ma miejsce, gdy do jednego obwodu elektrycznego (np. gniazdka) podłączamy zbyt wiele urządzeń o dużej mocy, które sumarycznie pobierają więcej prądu, niż obwód jest w stanie bezpiecznie obsłużyć. Wyobraź sobie, że do jednego gniazdka podłączasz jednocześnie czajnik elektryczny, odkurzacz i farelkę. Ich łączna moc może przekroczyć nominalną wartość bezpiecznika, co spowoduje jego zadziałanie. Bezpiecznik topikowy w takiej sytuacji przepala się powoli, a automatyczny "wybija" po pewnym czasie.
Zwarcie to znacznie bardziej nagła i niebezpieczna sytuacja. Dochodzi do niego, gdy prąd elektryczny znajdzie "krótką drogę" powrotną do źródła, omijając normalny obwód. Najczęściej dzieje się tak w wyniku uszkodzenia izolacji przewodów (np. przegryzionych przez zwierzęta, uszkodzonych mechanicznie) lub wewnątrz uszkodzonego urządzenia (np. zepsuty sprzęt AGD). W przypadku zwarcia, prąd gwałtownie wzrasta do bardzo wysokich wartości, co powoduje natychmiastowe zadziałanie bezpiecznika, chroniąc instalację przed poważnymi uszkodzeniami i pożarem.
Co robić po zidentyfikowaniu spalonego bezpiecznika?
Gdy już zidentyfikujesz spalony bezpiecznik, nadszedł czas na działanie. Pamiętaj o zasadach bezpieczeństwa, które omówiłem wcześniej. Oto kroki, które powinieneś podjąć:
- Odłącz zasilanie: To najważniejszy krok! Przed jakąkolwiek próbą wymiany bezpiecznika, upewnij się, że zasilanie danego obwodu jest całkowicie odłączone. W przypadku bezpieczników topikowych wykręć go z gniazda. W przypadku automatycznych upewnij się, że dźwignia jest w pozycji "OFF".
- Zlokalizuj przyczynę: Zanim wymienisz bezpiecznik, spróbuj zidentyfikować, co spowodowało jego przepalenie. Odłącz wszystkie urządzenia podłączone do obwodu, na którym zadziałał bezpiecznik. Jeśli podejrzewasz konkretne urządzenie, odłącz je i sprawdź, czy problem ustąpi po wymianie bezpiecznika.
- Sprawdź wartość nowego bezpiecznika: Nowy bezpiecznik musi mieć dokładnie taką samą wartość prądową (amperaż) jak ten przepalony. Informację tę znajdziesz na obudowie bezpiecznika (np. 10A, 16A). Nigdy nie używaj bezpiecznika o wyższej wartości, ponieważ może to doprowadzić do przeciążenia instalacji i poważnych konsekwencji.
- Wymień bezpiecznik: W przypadku bezpiecznika topikowego, wkręć nowy w odpowiednie gniazdo. W przypadku automatycznego, po usunięciu przyczyny problemu, przestaw dźwignię z pozycji "OFF" na "ON".
- Włącz zasilanie i obserwuj: Po wymianie bezpiecznika włącz zasilanie. Jeśli bezpiecznik ponownie zadziała natychmiast po włączeniu, oznacza to, że problem nie został rozwiązany i może być poważniejszy.
Jeśli bezpiecznik, zwłaszcza automatyczny, ciągle się przepala lub "wybija" zaraz po włączeniu, jest to jednoznaczny sygnał poważniejszego problemu w instalacji elektrycznej. Może to być stałe zwarcie, uszkodzone okablowanie, wadliwe urządzenie, które nie zostało zidentyfikowane, lub problem z samym bezpiecznikiem. W takiej sytuacji nie należy dalej eksperymentować, lecz natychmiast odłączyć zasilanie i wezwać kwalifikowanego elektryka. Fachowiec będzie w stanie dokładnie zdiagnozować przyczynę problemu i bezpiecznie go usunąć.
