Bezpiecznik główny w domu: Dobór, fotowoltaika i moc uniknij awarii!

Dobór odpowiedniego bezpiecznika głównego w domu jednorodzinnym to kluczowa kwestia dla bezpieczeństwa i stabilności całej instalacji elektrycznej. Ten artykuł wyjaśni, czym różnią się poszczególne zabezpieczenia, jak powiązana jest moc przyłączeniowa z wartością bezpiecznika oraz jak instalacja fotowoltaiczna wpływa na te decyzje, dostarczając praktycznych wskazówek.

Jaki bezpiecznik główny w domu kluczowe pytanie z dwiema odpowiedziami

Kiedy mówimy o "bezpieczniku głównym" w kontekście domu jednorodzinnego, często mamy na myśli dwa różne, choć wzajemnie powiązane, elementy. Pierwszym z nich jest zabezpieczenie przedlicznikowe, które znajduje się zazwyczaj w złączu kablowym lub szafce pomiarowej na zewnątrz budynku. To zabezpieczenie jest własnością dostawcy energii (takiego jak PGE, Tauron, Enea czy Energa) i jest przez niego plombowane. Jego wartość jest ściśle określona w umowie o przyłączenie i zależy od zamówionej mocy przyłączeniowej.

Drugim elementem jest główny wyłącznik nadprądowy, który znajdziemy w domowej rozdzielnicy. Do tego zabezpieczenia mamy już swobodny dostęp i to my, jako właściciele, odpowiadamy za jego prawidłowy dobór i stan. Ważne jest, aby zrozumieć, że choć oba te elementy pełnią funkcje ochronne, są odrębnymi częściami instalacji i podlegają różnym zasadom.

Odpowiedzialność za poszczególne zabezpieczenia jest jasno podzielona. Za bezpiecznik przedlicznikowy odpowiada dostawca energii, który dba o bezpieczeństwo całej sieci i prawidłowe rozliczanie zużycia. Wszelkie manipulacje przy tym zabezpieczeniu, a zwłaszcza samodzielne zerwanie plomby i wymiana bezpiecznika, są absolutnie nielegalne i mogą prowadzić do poważnych konsekwencji prawnych, wysokich kar finansowych, a co najważniejsze do zagrożenia bezpieczeństwa. Natomiast za wyłączniki w rozdzielnicy domowej, w tym za główny wyłącznik nadprądowy, odpowiada właściciel domu. To on powinien zadbać o to, aby były one odpowiednio dobrane i sprawne, co zapewni bezpieczne użytkowanie całej instalacji wewnętrznej.

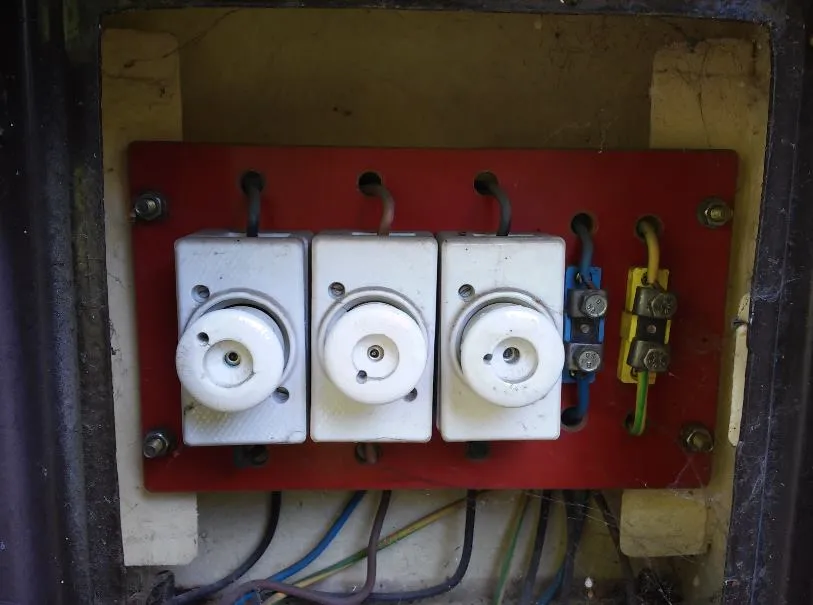

Zabezpieczenie przedlicznikowe: serce instalacji, o którym decyduje dostawca prądu

Zabezpieczenie przedlicznikowe to nic innego jak serce całej instalacji elektrycznej w Twoim domu. Jego głównym zadaniem jest ochrona zarówno Twojej domowej instalacji przed przeciążeniami i zwarciami z sieci, jak i samej sieci energetycznej przed awariami, które mogłyby powstać po stronie Twojego obiektu. To operator sieci energetycznej decyduje o wartości tego zabezpieczenia, bazując na umownej mocy przyłączeniowej, którą ustaliłeś w umowie o przyłączenie. Jest to więc element, na którego wartość nie masz bezpośredniego wpływu bez formalnego wniosku.

Moc przyłączeniowa klucz do zrozumienia wartości Twojego bezpiecznika

Moc przyłączeniowa to jeden z najważniejszych parametrów w umowie z dostawcą energii. Określa ona maksymalną moc, jaką Twoje gospodarstwo domowe może jednocześnie pobierać z sieci energetycznej. Innymi słowy, jest to limit, który gwarantuje dostawca energii, że będzie w stanie dostarczyć Ci prąd o takiej właśnie mocy. Wartość mocy przyłączeniowej bezpośrednio determinuje wartość zabezpieczenia przedlicznikowego. Dla domów jednorodzinnych najczęściej spotykane wartości mocy przyłączeniowej mieszczą się w przedziale od 12 do 16 kW, choć oczywiście mogą być inne, w zależności od potrzeb i wyposażenia domu.

Jak odczytać moc przyłączeniową z umowy i co ona oznacza w praktyce?

Informację o swojej mocy przyłączeniowej znajdziesz w umowie o przyłączenie do sieci energetycznej, a także często na fakturach za prąd. Zrozumienie tej wartości jest kluczowe dla codziennego użytkowania. Jeśli masz na przykład moc przyłączeniową 12 kW, oznacza to, że suma mocy wszystkich urządzeń elektrycznych pracujących jednocześnie w Twoim domu nie powinna przekroczyć tej wartości. Przekroczenie jej może skutkować zadziałaniem zabezpieczenia przedlicznikowego, czyli popularnym "wybiciem" bezpiecznika i odcięciem zasilania w całym domu. Dlatego tak ważne jest, aby moc przyłączeniowa była odpowiednio dobrana do Twoich realnych potrzeb.

Tabela mocy: sprawdź, jaki bezpiecznik (16A, 20A, 25A) odpowiada Twojej mocy w kW

Aby ułatwić zrozumienie zależności między mocą przyłączeniową a wartością zabezpieczenia przedlicznikowego, przygotowałem dla Ciebie poniższą tabelę. Pamiętaj, że są to wartości orientacyjne i zawsze należy sprawdzić swoją umowę z dostawcą energii.

Moc przyłączeniowa (kW)	Wartość bezpiecznika (A)
Instalacja 3-fazowa (400V)
11 kW	16A
14 kW	20A
17 kW	25A
22 kW	32A
Instalacja 1-fazowa (230V)
4,6 kW	20A
5,75 kW	25A

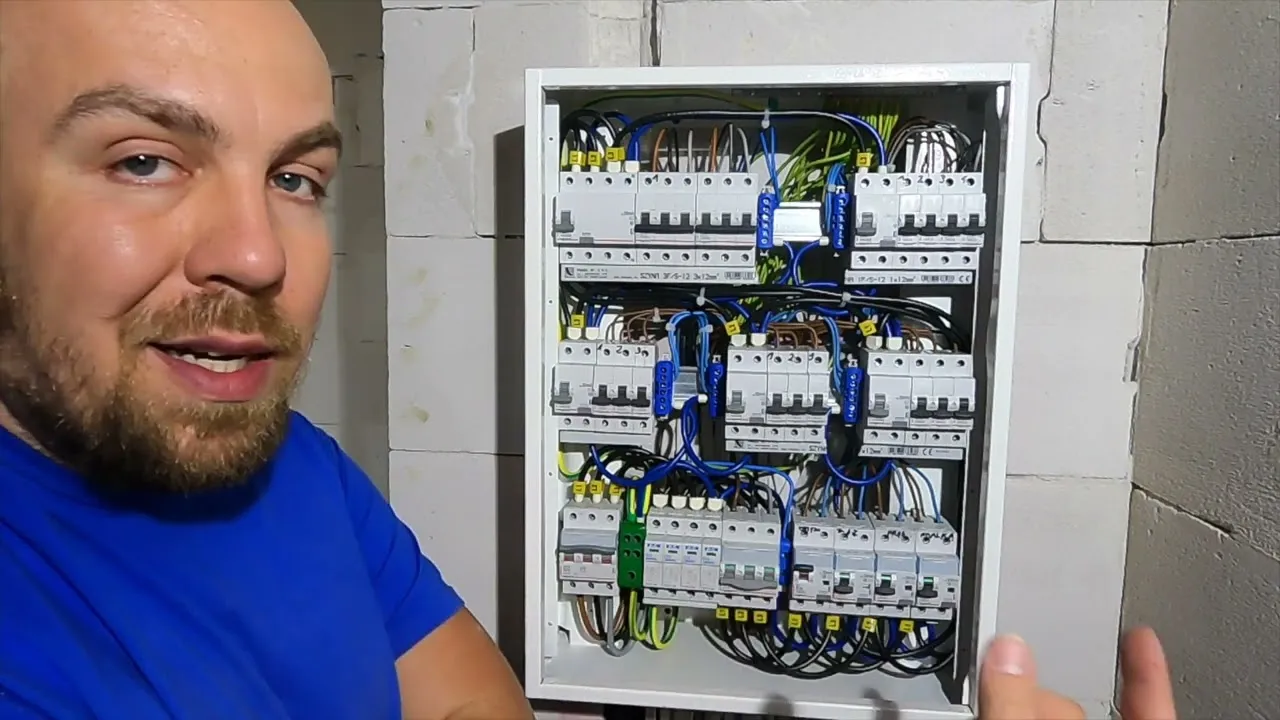

Główny wyłącznik w Twojej rozdzielnicy: pierwsza linia obrony

Poza zabezpieczeniem przedlicznikowym, w Twojej domowej rozdzielnicy znajduje się główny wyłącznik nadprądowy. To on stanowi pierwszą linię obrony przed przeciążeniami i zwarciami, które mogą wystąpić wewnątrz Twojej instalacji domowej. Jego zadaniem jest szybkie odcięcie zasilania w przypadku awarii, chroniąc zarówno urządzenia, jak i przede wszystkim Ciebie i Twoich bliskich przed niebezpieczeństwem. Jest to element, który możesz samodzielnie załączyć po usunięciu przyczyny zadziałania.

Czym jest zasada selektywności i dlaczego bezpiecznik w domu powinien zadziałać pierwszy?

Zasada selektywności zabezpieczeń to kluczowa koncepcja w każdej prawidłowo zaprojektowanej instalacji elektrycznej. W skrócie oznacza ona, że w przypadku awarii (np. zwarcia czy przeciążenia) powinien zadziałać tylko najbliższy bezpiecznik, czyli ten, który chroni bezpośrednio uszkodzony obwód. Dzięki temu nie zostanie odcięte zasilanie w całym obiekcie, a jedynie w tej jego części, gdzie wystąpił problem. Wyobraź sobie, że w kuchni spaliła się żarówka, powodując zwarcie idealnie, jeśli zadziała bezpiecznik tylko dla obwodu oświetlenia w kuchni, a nie główny bezpiecznik w rozdzielnicy, który odciąłby prąd w całym domu. To znacząco zwiększa komfort użytkowania i minimalizuje niedogodności.

Jak dobrać amperaż wyłącznika w domu, by idealnie współpracował z zabezpieczeniem przedlicznikowym?

Aby zapewnić selektywność, wartość prądu znamionowego głównego wyłącznika w rozdzielnicy domowej powinna być odpowiednio dobrana w stosunku do zabezpieczenia przedlicznikowego. Z reguły, aby to zabezpieczenie w domu zadziałało jako pierwsze, jego wartość powinna być niższa lub równa wartości zabezpieczenia przedlicznikowego, ale co ważniejsze, powinny różnić się charakterystyką. Przykładowo, jeśli masz zabezpieczenie przedlicznikowe o wartości C25A, w domowej rozdzielnicy możesz zastosować wyłącznik B20A lub B25A. Wyłączniki o charakterystyce B reagują szybciej na przeciążenia niż te o charakterystyce C. W idealnym scenariuszu, dla pełnej selektywności, stosuje się specjalne wyłączniki selektywne, jednak ze względu na ich wyższe koszty, są one rzadko spotykane w standardowych instalacjach domów jednorodzinnych.

Wyłącznik nadprądowy, różnicówka, a może rozłącznik? Co powinno znaleźć się w Twojej skrzynce?

• Wyłącznik nadprądowy (tzw. "eska"): To podstawowe zabezpieczenie w każdej rozdzielnicy. Chroni instalację i podłączone do niej urządzenia przed skutkami przeciążeń (gdy podłączymy zbyt wiele urządzeń do jednego obwodu) oraz zwarć (nagły, duży przepływ prądu).
• Wyłącznik różnicowoprądowy (tzw. "różnicówka"): Niezwykle ważny element, który chroni ludzi przed porażeniem prądem elektrycznym. Działa, wykrywając niewielkie upływy prądu do ziemi, które mogą świadczyć o uszkodzeniu izolacji lub bezpośrednim kontakcie człowieka z elementem pod napięciem. Jego obecność jest obowiązkowa w większości obwodów domowych.
• Rozłącznik izolacyjny (tzw. "hebel"): Jest to element służący do bezpiecznego odłączania zasilania całej instalacji domowej lub jej dużej części. Nie chroni przed przeciążeniami czy zwarciami, ale umożliwia bezpieczne wykonywanie prac serwisowych lub konserwacyjnych w rozdzielnicy.

Fotowoltaika a bezpiecznik główny: kiedy modernizacja jest koniecznością?

Wzrost popularności instalacji fotowoltaicznych (PV) w domach jednorodzinnych wprowadza nowe wyzwania w kwestii doboru zabezpieczeń. Panele słoneczne generują prąd, który jest wprowadzany do sieci domowej, a następnie do sieci operatora. To zmienia dynamikę przepływu prądu w instalacji i często wymaga przemyślenia, czy dotychczasowa moc przyłączeniowa i związane z nią zabezpieczenie przedlicznikowe są wystarczające.

Dlaczego moc Twojej instalacji PV nie może przekroczyć mocy przyłączeniowej?

Zgodnie z obowiązującymi przepisami, moc zainstalowana mikroinstalacji fotowoltaicznej (czyli instalacji do 50 kW) nie może być większa niż moc przyłączeniowa określona w umowie z dostawcą energii. Jest to fundamentalna zasada, która ma na celu zapewnienie stabilności sieci i bezpieczeństwa. Przekroczenie tej mocy bez zgody operatora sieci jest niezgodne z prawem i może skutkować konsekwencjami prawnymi oraz koniecznością demontażu części instalacji.

Problem "wybijania" bezpiecznika po montażu paneli skąd się bierze i jak go rozwiązać?

Jednym z typowych problemów, z którym spotykają się prosumenci po zamontowaniu fotowoltaiki, jest częste "wybijanie" bezpiecznika przedlicznikowego. Skąd się to bierze? Otóż, gdy Twoja instalacja PV produkuje energię i wprowadza ją do sieci, a jednocześnie Ty pobierasz prąd z sieci (np. włączasz energochłonne urządzenia), prądy te się sumują. Jeśli suma prądu pobieranego z sieci i prądu wprowadzanego do niej przez falownik przekroczy wartość zabezpieczenia przedlicznikowego, bezpiecznik zadziała. To jest właśnie ten moment, kiedy zwiększenie mocy przyłączeniowej staje się koniecznością.

Kiedy stary bezpiecznik (np. 16A) to za mało i musisz go wymienić na większy (np. 25A)?

Istnieje kilka scenariuszy, w których wymiana bezpiecznika przedlicznikowego na większy jest niemal nieunikniona:

• Instalacja fotowoltaiczna: Jeśli moc Twojej instalacji PV jest duża (np. powyżej 8-10 kWp) i jednocześnie masz sporo energochłonnych urządzeń w domu, bezpiecznik 16A czy 20A może okazać się niewystarczający. Często konieczna jest wymiana na 25A lub więcej.
• Pompa ciepła: Montaż pompy ciepła, zwłaszcza o dużej mocy, znacząco zwiększa zapotrzebowanie na energię, szczególnie w okresie grzewczym.
• Ładowarka do samochodu elektrycznego: Domowa stacja ładowania pojazdu elektrycznego to kolejne urządzenie o bardzo wysokim poborze mocy, które może wymagać zwiększenia mocy przyłączeniowej.
• Modernizacja kuchni/łazienki: Wprowadzenie nowych, energochłonnych sprzętów AGD (np. płyta indukcyjna, piekarnik, zmywarka) może przeciążyć dotychczasową instalację.
• Rozbudowa domu: Dodanie nowych pomieszczeń, a co za tym idzie, nowych obwodów elektrycznych i urządzeń, również może wymagać większej mocy.

Krok po kroku: jak legalnie zwiększyć moc i wymienić bezpiecznik przedlicznikowy?

Zwiększenie mocy przyłączeniowej i wymiana bezpiecznika przedlicznikowego to proces formalny, który musi być przeprowadzony zgodnie z procedurami operatora sieci energetycznej. Nie jest to coś, co możesz zrobić na własną rękę. Poniżej przedstawiam ogólny zarys, jak to wygląda.

Wniosek o zwiększenie mocy przyłączeniowej gdzie go złożyć i co musi zawierać?

Pierwszym krokiem jest złożenie do dystrybutora energii (np. PGE, Tauron, Energa, Enea) "Wniosku o określenie warunków przyłączenia" w celu zwiększenia mocy. Wniosek ten zazwyczaj dostępny jest na stronach internetowych operatorów. Musi on zawierać podstawowe informacje o nieruchomości, dane wnioskodawcy, a także dane techniczne dotyczące obecnej instalacji i planowanej zmiany mocy. Należy w nim określić nową, pożądaną moc przyłączeniową oraz cel zwiększenia mocy (np. montaż fotowoltaiki, pompy ciepła).

Jakie dokumenty będą Ci potrzebne do załatwienia formalności?

Do wniosku o zwiększenie mocy przyłączeniowej zazwyczaj trzeba dołączyć kilka dokumentów. Mogą to być:

• Plan zabudowy lub mapa sytuacyjno-wysokościowa z naniesionym budynkiem i planowaną lokalizacją przyłącza.
• Dokument potwierdzający tytuł prawny do nieruchomości (np. akt notarialny, wypis z księgi wieczystej).
• Pełnomocnictwo, jeśli wniosek składa inna osoba niż właściciel.
• W niektórych przypadkach schemat instalacji elektrycznej.

Ile to kosztuje? Analiza przykładowych opłat u największych dostawców energii

Koszty związane ze zwiększeniem mocy przyłączeniowej składają się zazwyczaj z dwóch głównych części: opłaty za każdy dodatkowy kilowat (kW) mocy oraz opłat za prace monterskie związane z wymianą zabezpieczenia przedlicznikowego i ewentualnymi modyfikacjami w złączu. Stawki te są regulowane i różnią się w zależności od operatora sieci. Orientacyjnie, całkowity koszt może wynosić od kilkuset do ponad 1500 zł, w zależności od tego, o ile kW zwiększasz moc i jaki jest zakres prac. Zawsze warto sprawdzić aktualny cennik u swojego operatora.

Jak przebiega wizyta technika i na co zwrócić uwagę?

Po zatwierdzeniu wniosku i uregulowaniu opłat, dystrybutor energii wyśle technika, który dokona niezbędnych prac. Podczas wizyty technik sprawdzi instalację, wymieni zabezpieczenie przedlicznikowe na nowe, o większej wartości, a następnie je zaplombuje. Ważne jest, abyś był obecny podczas tej wizyty i zwrócił uwagę na poprawność wykonania prac. Po zakończeniu, technik powinien wydać Ci protokół z wykonanych czynności, który potwierdza legalność zwiększenia mocy i wymiany zabezpieczenia. Zachowaj ten dokument, ponieważ jest on ważnym potwierdzeniem zmian w Twojej instalacji.

Charakterystyka B czy C: co oznaczają te litery i która jest dla Ciebie?

Kiedy patrzysz na wyłącznik nadprądowy, obok wartości prądu (np. 16A, 25A) zauważysz literę najczęściej B lub C. Te litery oznaczają tzw. charakterystykę wyzwalania wyłącznika, czyli jego czułość na prądy zwarciowe i przeciążeniowe. Jest to kluczowy parametr, który decyduje o tym, jak szybko i w jakich warunkach wyłącznik zadziała. Zrozumienie różnic między nimi pomoże Ci lepiej dobrać zabezpieczenia do Twojej instalacji.

Charakterystyka B: standard dla gniazdek i oświetlenia w Twoim domu

Wyłączniki o charakterystyce B są standardem w większości domowych instalacji elektrycznych, szczególnie w obwodach zasilających gniazdka i oświetlenie. Dlaczego? Ponieważ reagują one stosunkowo szybko na niewielkie przeciążenia i zwarcia (od 3 do 5-krotności prądu znamionowego). Są idealne do ochrony urządzeń o małych prądach rozruchowych, takich jak sprzęt RTV, AGD, oświetlenie czy komputery. Ich szybkie działanie skutecznie chroni okablowanie i podłączone urządzenia przed uszkodzeniem.

Charakterystyka C: dlaczego dostawcy energii często wybierają ją jako zabezpieczenie główne?

Wyłączniki o charakterystyce C są bardziej "tolerancyjne" na chwilowe, wysokie prądy (od 5 do 10-krotności prądu znamionowego) i działają z pewnym opóźnieniem. To właśnie dlatego dostawcy energii często stosują je jako zabezpieczenie przedlicznikowe. Dzięki temu, w przypadku uruchamiania urządzeń o dużych prądach rozruchowych (np. silników elektrycznych, transformatorów, pomp ciepła), zabezpieczenie główne nie zadziała od razu, co zapobiega niepotrzebnym wyłączeniom zasilania. Charakteryzują się większą zwłoką, co zapewnia lepszą selektywność z zabezpieczeniami domowymi o charakterystyce B czyli w przypadku awarii w domu, najpierw zadziała bezpiecznik B w Twojej rozdzielnicy, a nie ten główny, plombowany przez operatora.

Najczęstsze problemy i pytania dotyczące bezpiecznika głównego

W mojej praktyce często spotykam się z podobnymi pytaniami i problemami dotyczącymi bezpieczników głównych. Postanowiłem zebrać te najczęstsze i udzielić na nie krótkich, praktycznych odpowiedzi.

Bezpiecznik często się wyłącza czy to wina urządzenia, instalacji czy samego bezpiecznika?

Częste wyłączanie się bezpiecznika głównego to sygnał, że coś jest nie tak w Twojej instalacji. Najczęstsze przyczyny to:

• Przeciążenie instalacji: Podłączasz zbyt wiele energochłonnych urządzeń jednocześnie, a suma ich mocy przekracza możliwości obwodu lub całej instalacji.
• Zwarcie w urządzeniu lub instalacji: Uszkodzone urządzenie lub problem z okablowaniem może powodować zwarcie, które natychmiast wyłącza bezpiecznik.
• Uszkodzenie samego bezpiecznika: Rzadko, ale zdarza się, że wyłącznik nadprądowy jest uszkodzony i reaguje zbyt czule lub w ogóle nie działa.
• Zbyt niska moc przyłączeniowa: Jeśli Twoje zapotrzebowanie na energię wzrosło (np. nowe urządzenia, fotowoltaika), a moc przyłączeniowa pozostała bez zmian, bezpiecznik przedlicznikowy może często "wybijać".
• Problemy związane z instalacją fotowoltaiczną: Jak już wspomniałem, sumowanie się prądów z sieci i z falownika może prowadzić do przeciążenia zabezpieczenia przedlicznikowego.

W każdym z tych przypadków zalecam kontakt z kwalifikowanym elektrykiem, który zdiagnozuje problem i zaproponuje odpowiednie rozwiązanie.

Czy mogę samodzielnie wymienić bezpiecznik topikowy na automatyczny ("es")?

Zdecydowanie nie! Jeśli mówimy o zabezpieczeniu przedlicznikowym, które jest plombowane przez dostawcę energii, samodzielna wymiana jest nielegalna i niebezpieczna. Grozi to karami i utratą gwarancji. W przypadku bezpieczników w domowej rozdzielnicy, choć dostęp jest swobodny, jeśli nie masz odpowiednich kwalifikacji i doświadczenia, zawsze zalecam konsultację lub zlecenie prac wykwalifikowanemu elektrykowi. Praca z prądem jest niebezpieczna i wymaga specjalistycznej wiedzy.

Przeczytaj również: Spalony bezpiecznik? Gdzie kupić i jak dobrać do Twojego auta.

Różnica między starym bezpiecznikiem topikowym a nowoczesnym wyłącznikiem nadprądowym co musisz wiedzieć?

Stare bezpieczniki topikowe (tzw. wkładki topikowe) to jednorazowe elementy, które po zadziałaniu (przepaleniu się drutu topikowego) wymagają wymiany na nowy. Są mniej precyzyjne i mniej wygodne w użytkowaniu. Nowoczesne wyłączniki nadprądowe (popularnie nazywane "eskami") to urządzenia wielokrotnego użytku. Po zadziałaniu (wyłączeniu się) i usunięciu przyczyny awarii, można je łatwo ponownie załączyć, przesuwając dźwignię. Są znacznie bardziej precyzyjne, bezpieczniejsze i wygodniejsze. W nowych instalacjach wyłączniki nadprądowe są standardem, a w starszych często wymienia się topikowe na "eski" dla zwiększenia komfortu i bezpieczeństwa.
