Jako doświadczony elektronik, często spotykam się z sytuacjami, gdzie prosta usterka, taka jak przepalony bezpiecznik, potrafi sparaliżować działanie całego urządzenia. Zamiast od razu biec do serwisu czy kupować nowy sprzęt, warto zainwestować kilka minut w samodzielną diagnozę. Umiejętność sprawdzenia bezpiecznika multimetrem to niezwykle praktyczna umiejętność, która pozwala szybko zlokalizować problem, oszczędzając Twój czas i pieniądze. W tym artykule pokażę Ci krok po kroku, jak to zrobić bezpiecznie i skutecznie, nawet jeśli nie masz dużego doświadczenia z elektryką. Skupimy się na praktycznych aspektach, stawiając bezpieczeństwo na pierwszym miejscu.
Jak sprawdzić bezpiecznik multimetrem szybka diagnoza awarii krok po kroku
- Do sprawdzenia bezpiecznika użyj funkcji testu ciągłości obwodu (sygnał dźwiękowy) lub pomiaru rezystancji (Ω) w multimetrze.
- Zawsze odłącz zasilanie i wyjmij bezpiecznik z gniazda przed przystąpieniem do pomiaru, aby zapewnić bezpieczeństwo i uniknąć fałszywych odczytów.
- Sprawny bezpiecznik charakteryzuje się bardzo niską rezystancją (bliską 0 Ω) i wydaje sygnał dźwiękowy w trybie ciągłości.
- Przepalony bezpiecznik wykaże przerwę w obwodzie, co objawi się brakiem sygnału dźwiękowego i wskazaniem "OL" lub "1" na wyświetlaczu multimetru.
- Sondy pomiarowe multimetru należy przyłożyć do metalowych końcówek bezpiecznika; polaryzacja nie ma znaczenia.
- Wymieniając bezpiecznik, zawsze stosuj nowy o identycznych parametrach prądowych i napięciowych.
Kiedy warto sięgnąć po multimetr? Objawy spalonego bezpiecznika
Multimetr staje się Twoim najlepszym przyjacielem, gdy urządzenie nagle odmawia posłuszeństwa. Typowe objawy wskazujące na potencjalnie spalony bezpiecznik to nagłe przestanie działać sprzętu, brak zasilania w konkretnym obwodzie (np. gniazdko w kuchni przestało działać, podczas gdy inne są sprawne) lub całkowity brak reakcji urządzenia na włączenie. Choć czasem przepalony bezpiecznik szklany ma widocznie przerwany drucik, to w wielu przypadkach, zwłaszcza w bezpiecznikach samochodowych czy ceramicznych, wizualna inspekcja nie daje 100% pewności. Właśnie wtedy multimetr jest niezbędny do postawienia pewnej diagnozy.
Sprawdzanie bezpiecznika a oszczędność czasu i pieniędzy
Z mojego doświadczenia wiem, że samodzielna diagnoza za pomocą multimetru to czysta oszczędność. Po pierwsze, oszczędzasz czas zamiast czekać na serwisanta, możesz w ciągu kilku minut zlokalizować problem. Po drugie, oszczędzasz pieniądze. Unikasz niepotrzebnych wizyt serwisowych, które często kosztują więcej niż sam bezpiecznik. Co więcej, nie wymieniasz sprawnych części na chybił trafił, co jest częstym błędem osób bez odpowiednich narzędzi. To po prostu sprytne podejście do domowych napraw.
Zanim zaczniesz: Bezpieczeństwo i przygotowanie
Krok 1: Zawsze odłącz zasilanie! Dlaczego to najważniejsza zasada?
Zanim w ogóle pomyślisz o dotknięciu bezpiecznika czy multimetru, musisz pamiętać o jednej, absolutnie kluczowej zasadzie: ZAWSZE odłącz zasilanie w obwodzie, który zamierzasz sprawdzać! To nie jest sugestia, to bezwzględny wymóg bezpieczeństwa. Pomiar pod napięciem grozi nie tylko porażeniem prądem, które może być śmiertelne, ale także uszkodzeniem Twojego multimetru. Wiem, że kusi, aby "tylko szybko sprawdzić", ale konsekwencje mogą być tragiczne. Wyłącz zasilanie w całej instalacji lub wyjmij wtyczkę urządzenia z gniazdka. Twoje zdrowie i życie są najważniejsze.
Krok 2: Przygotuj swoje narzędzia jaki multimetr będzie odpowiedni?

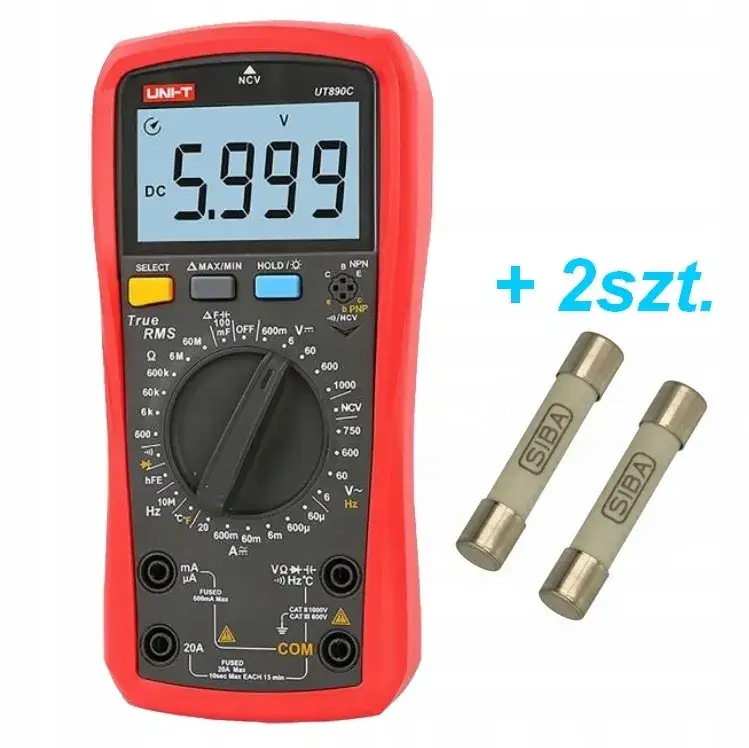

Do sprawdzenia bezpiecznika wystarczy Ci praktycznie każdy cyfrowy multimetr. Ważne, aby posiadał funkcję testu ciągłości obwodu (często oznaczona symbolem diody lub fali dźwiękowej) lub pomiaru rezystancji (symbol omegi, Ω). Większość dostępnych na rynku mierników spełnia te kryteria. Upewnij się, że masz do niego sprawne sondy pomiarowe zazwyczaj są to dwie przewody, czarny i czerwony, zakończone ostrymi końcówkami.
Krok 3: Wyjmij bezpiecznik z gniazda jak to zrobić bezpiecznie?
Aby uzyskać wiarygodny wynik, bezpiecznik musi być wyjęty z obwodu. Dlaczego? Ponieważ jeśli pozostanie w układzie, multimetr może pokazać ciągłość przez inne elementy urządzenia, dając fałszywie pozytywny wynik. Odłącz zasilanie, a następnie ostrożnie wyjmij bezpiecznik. W przypadku bezpieczników samochodowych często wystarczy pociągnąć go palcami lub użyć specjalnych szczypiec do bezpieczników. Bezpieczniki topikowe w sprzęcie RTV/AGD często są umieszczone w specjalnych gniazdach lub uchwytach, które również należy delikatnie otworzyć lub wyjąć.
Jak ustawić multimetr do testu bezpiecznika?
Tryb ciągłości obwodu (sygnał dźwiękowy): Najszybsza metoda diagnozy
To moja ulubiona i najszybsza metoda. Ustaw pokrętło multimetru na tryb testu ciągłości obwodu. Często jest on oznaczony symbolem diody lub fali dźwiękowej. W tym trybie miernik wydaje sygnał dźwiękowy, jeśli obwód jest zamknięty, czyli prąd może przez niego przepływać. To idealne dla bezpieczników jeśli bezpiecznik jest sprawny, usłyszysz pisk. Sondy pomiarowe (czerwoną i czarną) przykłada się do metalowych końcówek bezpiecznika. Pamiętaj, polaryzacja nie ma tu żadnego znaczenia.
Pomiar rezystancji (Ω): Alternatywna metoda dająca 100% pewności
Jeśli Twój multimetr nie ma funkcji sygnału dźwiękowego lub wolisz bardziej precyzyjny odczyt, możesz użyć funkcji pomiaru rezystancji, oznaczonej symbolem omegi (Ω). Ustaw pokrętło na najniższy zakres pomiaru rezystancji, np. 200 Ω. Sprawny bezpiecznik powinien wykazać bardzo niską wartość, bliską 0 Ω (np. 0.1-1 Ω). Im bliżej zera, tym lepiej. Jeśli na wyświetlaczu pojawi się "OL" (Over Limit), "1" lub symbol nieskończoności, oznacza to, że obwód jest przerwany bezpiecznik jest spalony.
Gdzie podłączyć sondy? Poprawne przygotowanie miernika do pracy
Zanim przyłożysz sondy do bezpiecznika, upewnij się, że są one prawidłowo podłączone do multimetru. Czarną sondę zawsze podłącz do gniazda oznaczonego "COM" (Common). Czerwoną sondę podłącz do gniazda oznaczonego "VΩmA" (Volty, Ohmy, miliampery). Po podłączeniu sond, przyłóż ich metalowe końcówki do metalowych skuwek lub nóżek bezpiecznika. Jak już wspomniałem, polaryzacja nie ma znaczenia, więc nie musisz się martwić, która sonda dotyka której końcówki.
Sprawdzanie bezpiecznika krok po kroku: Uniwersalny poradnik
Przygotowanie miernika i bezpiecznika do testu
- Upewnij się, że zasilanie w obwodzie, z którego wyjęto bezpiecznik, jest całkowicie odłączone.
- Wyjmij bezpiecznik z gniazda.
- Podłącz czarną sondę multimetru do gniazda "COM", a czerwoną do gniazda "VΩmA".
- Ustaw multimetr na tryb testu ciągłości obwodu (sygnał dźwiękowy) lub na najniższy zakres pomiaru rezystancji (Ω), np. 200 Ω.
Prawidłowe przykładanie sond pomiarowych
Teraz najważniejszy moment. Chwyć bezpiecznik w jedną rękę (jeśli jest mały i bezpieczny w dotyku) lub połóż go na nieprzewodzącej powierzchni. Końcówki sond multimetru przyłóż do metalowych końcówek bezpiecznika. W przypadku bezpieczników samochodowych będą to metalowe nóżki wystające z plastikowej obudowy. W bezpiecznikach topikowych (szklanych lub ceramicznych) będą to metalowe skuwki na obu końcach. Upewnij się, że sondy dobrze stykają się z metalem. Pamiętaj, że polaryzacja sond nie ma znaczenia, więc nie musisz się martwić, która sonda dotyka której końcówki.
Interpretacja wyniku: Jak odróżnić sprawny bezpiecznik od spalonego?
Po przyłożeniu sond do bezpiecznika, obserwuj wyświetlacz multimetru i słuchaj sygnału dźwiękowego (jeśli używasz trybu ciągłości).
Sprawny bezpiecznik: W trybie ciągłości miernik wyda charakterystyczny sygnał dźwiękowy (pisk) i/lub na wyświetlaczu pojawi się bardzo niska wartość, bliska 0 (np. 0.00). W trybie pomiaru rezystancji (Ω) zobaczysz wartość bliską 0 Ω (np. 0.1-1 Ω). To oznacza, że bezpiecznik przewodzi prąd i jest sprawny.
Przepalony bezpiecznik: W trybie ciągłości nie usłyszysz żadnego sygnału dźwiękowego, a na wyświetlaczu multimetru pojawi się symbol "OL" (Over Limit), "1" lub symbol nieskończoności. W trybie pomiaru rezystancji (Ω) również zobaczysz "OL" lub "1". To jednoznacznie wskazuje na to, że bezpiecznik jest przepalony i ma przerwę w obwodzie.
Różne typy bezpieczników: Jak je prawidłowo testować?
Jak sprawdzić bezpiecznik samochodowy (płytkowy)? Praktyczne wskazówki
Bezpieczniki samochodowe, te małe, kolorowe płytki, są bardzo popularne. Aby je sprawdzić, przyłóż sondy multimetru do dwóch metalowych nóżek, które wystają z plastikowej obudowy. Niektóre bezpieczniki samochodowe mają na wierzchu małe punkty testowe, które teoretycznie pozwalają na pomiar bez wyjmowania. Jednak z mojego doświadczenia wiem, że dla 100% pewności i uniknięcia fałszywych odczytów zawsze lepiej jest wyjąć bezpiecznik z gniazda przed pomiarem. To eliminuje ryzyko, że multimetr "zobaczy" ciągłość przez inne elementy układu samochodowego.

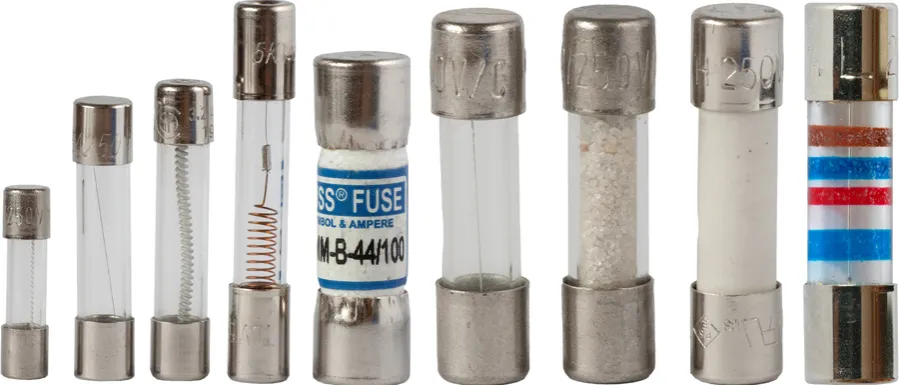

Jak testować bezpieczniki topikowe (szklane i ceramiczne) w sprzęcie AGD/RTV?
Bezpieczniki topikowe, zarówno szklane, jak i ceramiczne, często spotykamy w urządzeniach RTV i AGD. Ich testowanie jest proste: wystarczy przyłożyć sondy multimetru do metalowych skuwek znajdujących się na obu końcach bezpiecznika. Upewnij się, że sondy mają dobry kontakt z metalem. W przypadku bezpieczników szklanych, czasem da się zauważyć przerwany drucik, ale zawsze warto potwierdzić to pomiarem.
Bezpieczniki automatyczne ("eski") czy je również sprawdza się miernikiem?
Bezpieczniki automatyczne, popularnie zwane "eskami", działają na innej zasadzie niż bezpieczniki topikowe. Ich stan (włączony/wyłączony) jest widoczny po pozycji dźwigni. Tych bezpieczników nie sprawdza się multimetrem w ten sam sposób, mierząc ich ciągłość. Jeśli "eska" wyskoczyła, po prostu ją włączasz. Jeśli natychmiast ponownie wybije, oznacza to, że w obwodzie jest zwarcie lub przeciążenie. Multimetrem można co najwyżej sprawdzić, czy po włączeniu występuje napięcie na wyjściu bezpiecznika, ale to już zadanie dla bardziej zaawansowanych użytkowników i wymaga zachowania szczególnej ostrożności przy pracy pod napięciem.
Wynik pomiaru i co dalej? Od diagnozy do rozwiązania
Miernik piszczy, a wartość to 0 Ω: Co oznacza sprawny bezpiecznik?
Jeśli Twój multimetr piszczy w trybie ciągłości lub pokazuje wartość bliską 0 Ω w trybie rezystancji, to świetnie! Oznacza to, że bezpiecznik jest sprawny i nie jest przyczyną problemu. W takim przypadku musisz szukać usterki gdzie indziej w urządzeniu. Może to być uszkodzony kabel, wadliwy włącznik, czy inny element elektroniczny. To już temat na inną diagnozę, ale przynajmniej wyeliminowałeś bezpiecznik z listy podejrzanych.
Cisza i symbol "OL" na wyświetlaczu: Jak postępować ze spalonym bezpiecznikiem?
Brak sygnału dźwiękowego i symbol "OL" lub "1" na wyświetlaczu to jednoznaczny dowód: bezpiecznik jest przepalony. W takim przypadku konieczna jest jego wymiana. Pamiętaj, aby zawsze stosować nowy bezpiecznik o IDENTYCZNYCH parametrach prądowych (amperaż) i napięciowych (woltaż). Nigdy nie wkładaj bezpiecznika o wyższym amperażu, ponieważ może to doprowadzić do poważnego uszkodzenia urządzenia, a nawet pożaru. Zwróć uwagę na oznaczenia na starym bezpieczniku i kup dokładnie taki sam.
Przeczytaj również: Ile Amperów ma bezpiecznik B16? Uniknij pożaru w domu!
Najczęstsze błędy podczas sprawdzania tego musisz unikać!
Aby Twoja praca była bezpieczna i skuteczna, unikaj tych typowych błędów:
- Sprawdzanie bezpiecznika bez wyjęcia go z obwodu. Jak już podkreślałem, może to prowadzić do fałszywych odczytów, ponieważ miernik może wykryć ciągłość przez inne elementy układu.
- Pomiar bezpiecznika pod napięciem. To absolutnie niedopuszczalne! Grozi porażeniem prądem, uszkodzeniem multimetru i samego urządzenia. Zawsze odłącz zasilanie!
- Wymiana spalonego bezpiecznika na nowy o innych parametrach prądowych lub napięciowych. Jest to niezwykle niebezpieczne i może prowadzić do poważnych uszkodzeń sprzętu, a nawet pożaru. Zawsze stosuj bezpiecznik o identycznych wartościach.
