Bezpiecznik ma chronić przewody, urządzenia i całą instalację przed skutkami przeciążenia lub zwarcia, ale pod tą nazwą kryje się kilka różnych rozwiązań. W tym artykule porządkuję rodzaje bezpieczników, pokazuję, czym różni się wkładka topikowa od wyłącznika nadprądowego, kiedy stosuje się zabezpieczenia samochodowe i dlaczego fotowoltaika wymaga osobnego podejścia. Piszę praktycznie, bo przy doborze liczy się nie tylko nazwa, ale też napięcie, prąd, charakterystyka i miejsce montażu.
Najkrótsza odpowiedź brzmi: dobór zaczyna się od zastosowania, nie od ceny

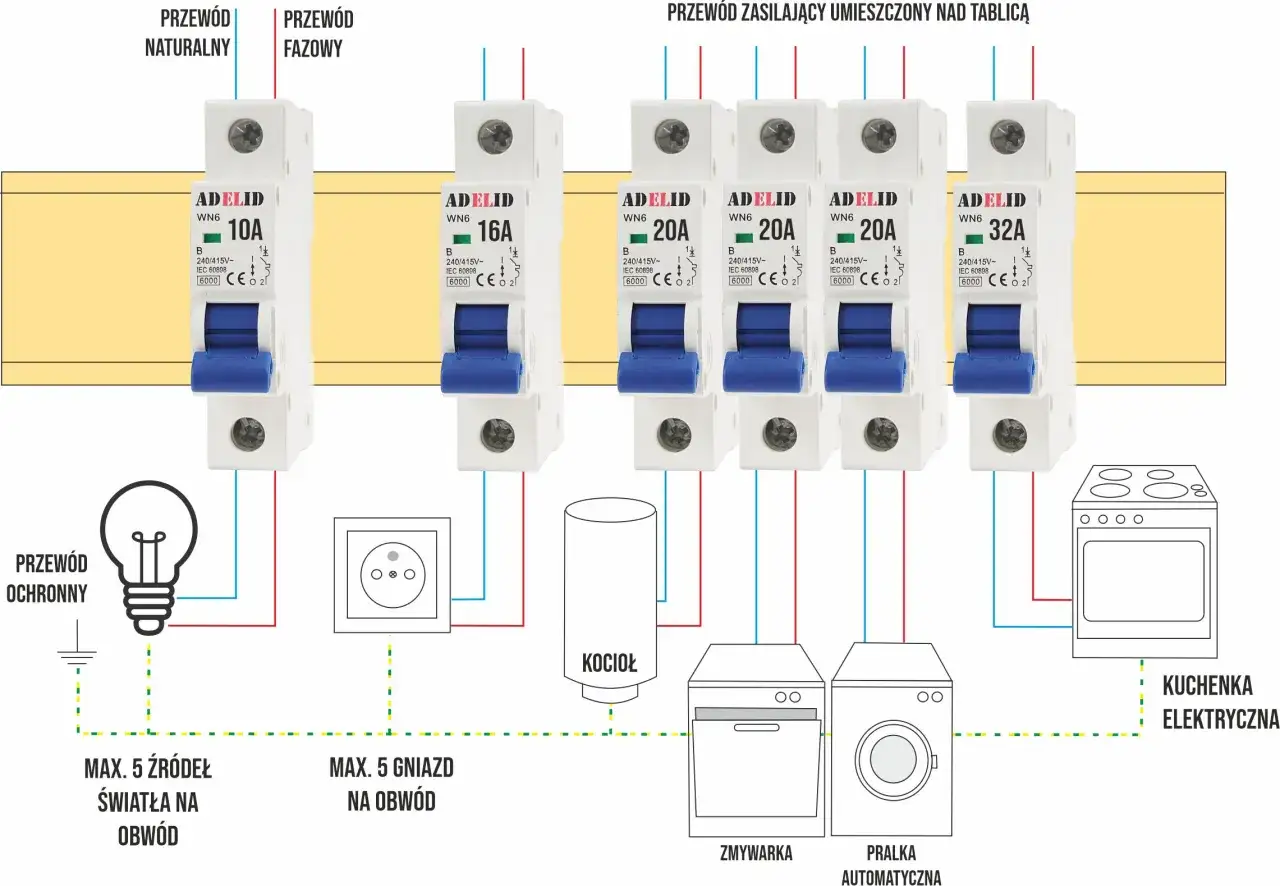

- W domu i w starszych rozdzielnicach najczęściej spotkasz wkładki topikowe albo wyłączniki nadprądowe, które wyglądają podobnie tylko na pierwszy rzut oka.
- W przemyśle liczą się głównie wkładki gG, aM i NH, bo muszą wytrzymać większe prądy i wyższe zdolności wyłączania.

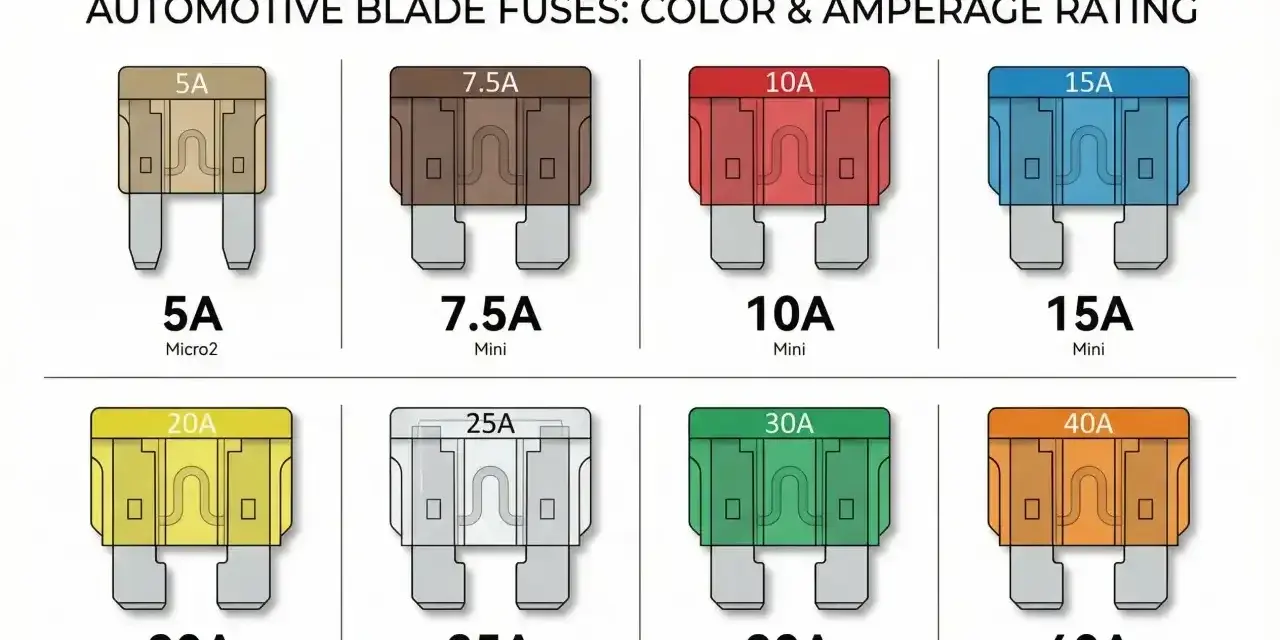

- W autach używa się małych bezpieczników płytkowych, zwykle opisanych kolorem i wartością prądu.
- W fotowoltaice standardem są wkładki gPV przystosowane do pracy po stronie DC.
- Najczęstszy błąd to wymiana zabezpieczenia na „mocniejsze” bez sprawdzenia przyczyny awarii.
Jak działa bezpiecznik i gdzie kończy się jego rola
Sam mechanizm jest prosty: wewnątrz wkładki znajduje się element topikowy, który przy zbyt dużym prądzie nagrzewa się, topi i przerywa obwód. To zabezpieczenie działa szybko i skutecznie, ale zwykle jest jednorazowe, więc po zadziałaniu trzeba je wymienić. Właśnie dlatego bezpiecznik nie jest „naprawą” problemu, tylko sygnałem, że coś w instalacji poszło nie tak.
Ja zawsze zaczynam od rozróżnienia, co naprawdę jest czym. W języku potocznym „bezpiecznik” bywa nazwą zbiorczą dla kilku aparatów w rozdzielnicy, ale technicznie wkładka topikowa, wyłącznik nadprądowy i wyłącznik różnicowoprądowy to różne urządzenia, które chronią przed innymi zagrożeniami. Jeśli tę różnicę pomylisz na starcie, późniejszy dobór szybko robi się przypadkowy.
W praktyce bezpiecznik ma ograniczyć skutki przeciążenia albo zwarcia, ale nie zastępuje analizy obciążenia, stanu przewodów i sposobu pracy odbiorników. To dlatego ten temat warto rozumieć szerzej niż tylko jako „co wymienić, gdy coś wyskoczy”. Następny krok to spojrzenie na konkretne konstrukcje, bo to one najczęściej rozstrzygają, gdzie dany typ ma sens.
Najczęstsze konstrukcje, które spotkasz w praktyce
Jeśli miałbym wskazać najważniejsze grupy, nie ograniczałbym się do jednej szufladki. W instalacjach elektrycznych spotyka się kilka konstrukcji, które różnią się gabarytem, sposobem montażu i zakresem pracy. Najłatwiej porównać je obok siebie:
| Typ | Gdzie spotkasz | Co wyróżnia | Ograniczenia |
|---|---|---|---|
| Wkładki topikowe cylindryczne | Elektronika, rozdzielnice pomocnicze, zasilacze, mniejsze obwody | Małe wymiary, popularne rozmiary, prosta wymiana w podstawie | Po zadziałaniu trzeba je wymienić; trzeba dobrać też właściwy uchwyt |
| Bezpieczniki NH | Przemysł, rozdzielnie główne, zasilanie większych odbiorów | Wysoka zdolność wyłączania, duże prądy znamionowe, solidna konstrukcja | Większe gabaryty i konieczność stosowania odpowiednich podstaw |
| Bezpieczniki płytkowe samochodowe | Auta, motocykle, łodzie, sprzęt mobilny | Małe, czytelnie oznaczone kolorem, łatwe do szybkiej wymiany | Nie nadają się do dowolnej instalacji stacjonarnej lub wyższego napięcia |
| Bezpieczniki termiczne | AGD, zasilacze, transformatory, urządzenia grzewcze | Reagują na temperaturę, nie tylko na prąd | Po zadziałaniu zwykle wymagają wymiany |
| Bezpieczniki resetowalne PTC | Elektronika użytkowa, ładowarki, drobne układy zabezpieczające | Po ostygnięciu wracają do pracy | To bardziej ogranicznik prądu niż klasyczna wkładka topikowa |
| Wkładki ultraszybkie | Falowniki, prostowniki, napędy, układy energoelektroniczne | Bardzo szybka reakcja na zwarcie, ochrona półprzewodników | Trzeba je dobrać do konkretnego układu, bo tolerancja na przeciążenie bywa mała |
W praktyce najwięcej zamieszania robią dwa przypadki: małe wkładki cylindryczne i większe NH. Te pierwsze dobrze sprawdzają się w obwodach pomocniczych, drugie w miejscach, gdzie liczy się wysoka zdolność wyłączania i odporność na duże prądy zwarciowe. W katalogach producentów widać też wyraźnie, że zakresy prądowe są szerokie: od małych wkładek rzędu pojedynczych amperów po rozwiązania przemysłowe sięgające setek amperów.
Jeśli ten podział wydaje się zbyt ogólny, to właśnie o to chodzi: sama konstrukcja jeszcze niczego nie przesądza. O tym, czy dany element nadaje się do obwodu, decydują parametry elektryczne i charakter pracy odbiornika, a to już osobny temat.
Jak dobrać właściwy wkład i nie pomylić parametrów
Przy doborze nie zaczynam od koloru ani od ceny. Najpierw sprawdzam kilka parametrów, które muszą zgadzać się z obwodem. To właśnie one decydują, czy zabezpieczenie zadziała w odpowiednim momencie i czy nie będzie źródłem kolejnych problemów.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Prąd znamionowy | Wartość, przy której bezpiecznik może pracować w warunkach znamionowych | Zbyt niski powoduje częste zadziałania, zbyt wysoki osłabia ochronę |
| Napięcie znamionowe | Maksymalne napięcie, dla którego bezpiecznik został zaprojektowany | W obwodach DC i AC nie wolno traktować tego jako wartości „orientacyjnej” |
| Zdolność wyłączania | Największy prąd zwarciowy, który wkładka może bezpiecznie przerwać | To parametr krytyczny przy zwarciach o dużej energii |
| Charakterystyka czasowo-prądowa | To, jak szybko wkładka reaguje na przeciążenie i udary prądowe | Silnik, transformator i elektronika nie potrzebują tej samej reakcji |
| Rozmiar i standard | Gabaryt wkładki i zgodność z podstawą | Nawet dobry parametrowo element nic nie da, jeśli fizycznie nie pasuje |
W praktyce spotkasz oznaczenia takie jak gG, aM i gPV. gG stosuje się głównie do ochrony przewodów i obwodów ogólnych, aM do obwodów silnikowych, gdzie trzeba znieść większy prąd rozruchowy, a gPV w instalacjach fotowoltaicznych po stronie DC. To nie są marketingowe skróty, tylko bardzo konkretne wskazówki do zastosowania.
Warto też odróżnić wkładkę szybką od zwłocznej. Szybka zareaguje błyskawicznie na przeciążenie i jest użyteczna w elektronice, zwłoczna daje odbiornikowi chwilę na rozruch, co ma sens przy silnikach, transformatorach i niektórych zasilaczach. Jeśli dobierzesz złą charakterystykę, instalacja będzie albo zbyt często przerywana, albo gorzej chroniona, niż zakładasz.
Z mojego punktu widzenia to właśnie tu najczęściej powstają kosztowne pomyłki. Nie na etapie nazwy, tylko przy parametrach, które wyglądają niewinnie. A gdy obwód pracuje po stronie DC, dochodzi jeszcze jeden poziom ostrożności.
Bezpieczniki w fotowoltaice i instalacjach DC
Po stronie prądu stałego nie ma miejsca na przypadkowy dobór. Łuk elektryczny w DC gaśnie trudniej niż w AC, więc wkładka musi być przeznaczona do takiej pracy, a nie tylko „wystarczająco mocna” na papierze. Właśnie dlatego w fotowoltaice stosuje się specjalne wkładki gPV, projektowane pod wyższe napięcia i charakter pracy stringów PV.

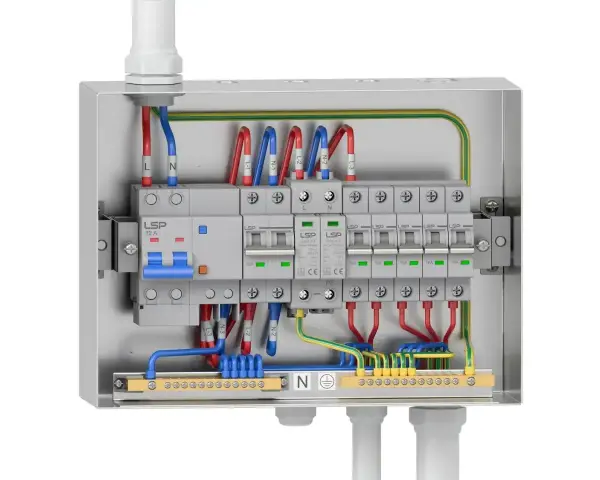

Najczęściej takie zabezpieczenia montuje się w skrzynkach łączeniowych, rozdzielnicach stringowych, przy wejściu do falownika albo w torze baterii magazynu energii. Nie każda instalacja wymaga osobnego bezpiecznika na każdym stringu, ale przy kilku równoległych gałęziach ochrona bywa konieczna, żeby ograniczyć skutki prądu wstecznego. Tu nie zgadywałbym na podstawie „tego, co zwykle się robi”, tylko patrzył w dokumentację modułów i założenia projektu.
W praktyce wkładki gPV spotyka się w systemach od małych do bardzo dużych, a producenci oferują rozwiązania o wysokich napięciach pracy, nawet do 1500 V DC. To pokazuje, jak bardzo różni się świat PV od klasycznej instalacji domowej. W magazynach energii dochodzi jeszcze kwestia dużej dostępnej energii i konieczność zachowania spójności całego toru zabezpieczeń, od baterii po falownik.
Jeśli miałbym wskazać jedną rzecz, która naprawdę się liczy, powiedziałbym: w DC nie oszczędza się na zgodności parametrów. Tam błąd nie kończy się tylko przepaleniem wkładki, ale może oznaczać trudniejszy do opanowania łuk i większe ryzyko uszkodzeń. To dobry moment, żeby uporządkować częste pomyłki z innymi urządzeniami ochronnymi.
Bezpiecznik, wyłącznik nadprądowy i RCD to nie to samo
To jedno z najczęstszych nieporozumień. W rozmowie potocznej wszystko ląduje pod hasłem „bezpiecznik”, ale funkcjonalnie to różne elementy. Wkładka topikowa przerywa obwód przez stopienie elementu roboczego, wyłącznik nadprądowy rozłącza obwód mechanicznie, a wyłącznik różnicowoprądowy reaguje na upływ prądu, czyli różnicę między prądem wpływającym i wypływającym.
| Urządzenie | Co chroni | Jak działa | Co po zadziałaniu |
|---|---|---|---|
| Wkładka topikowa | Przeciążenie i zwarcie | Topi element roboczy i przerywa obwód | Wymiana na nową wkładkę |
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Wyzwala mechanicznie | Można go ponownie załączyć po usunięciu przyczyny |
| RCD | Upływ prądu i ochrona przeciwporażeniowa | Wykrywa różnicę prądów w obwodzie | Załącza się ponownie dopiero po sprawdzeniu instalacji |
| SPD | Przepięcia | Ogranicza skoki napięcia | Wymaga kontroli stanu po zadziałaniu |
Tu właśnie pojawia się praktyczny problem: ktoś widzi, że „wywaliło bezpiecznik”, i próbuje wymienić dowolny element w rozdzielnicy. To zły kierunek. RCD nie zastępuje zabezpieczenia nadprądowego, a zabezpieczenie nadprądowe nie chroni przed wszystkim, co grozi użytkownikowi. W instalacjach energii i fotowoltaiki te funkcje są rozdzielone nie bez powodu.
Jeżeli chcesz zrozumieć temat do końca, musisz patrzeć na funkcję, nie na nazwę handlową. To prowadzi wprost do kolejnej rzeczy, czyli błędów przy wymianie i doborze.
Najczęstsze błędy, które skracają życie instalacji
Najgorszy odruch to zastąpienie przepalonego elementu „czymś mocniejszym”. Jeśli wkładka zadziałała, to znaczy, że instalacja przekroczyła granicę, dla której była przewidziana. Zwiększenie amperażu bez analizy przyczyny tylko przesuwa problem w czasie i może obniżyć poziom ochrony całego obwodu.
- Dobór zbyt wysokiego prądu znamionowego „na zapas”.
- Użycie złej charakterystyki czasowej, na przykład szybkiej tam, gdzie potrzebny jest rozruch silnika.
- Ignorowanie napięcia znamionowego, zwłaszcza w obwodach DC.
- Wkładanie elementu, który nie pasuje do podstawy lub uchwytu.
- Traktowanie powtarzających się zadziałań jako „normalnej przypadłości”.
- Mieszanie zabezpieczeń samochodowych, domowych i przemysłowych, jakby były zamienne.
Jeśli bezpiecznik przepala się raz, wymiana bywa prosta. Jeśli dzieje się to regularnie, trzeba szukać przyczyny: przeciążenia, luźnego połączenia, uszkodzonego odbiornika, błędnego podziału obciążenia albo nieprawidłowego rozruchu urządzenia. Ja zawsze podchodzę do tego tak samo: najpierw diagnoza, dopiero potem nowy wkład.
W instalacjach fotowoltaicznych i magazynach energii taka dyscyplina jest szczególnie ważna, bo w grę wchodzi nie tylko sprawność, ale i bezpieczeństwo całego systemu. To dobry punkt, żeby zebrać wszystko w prostą zasadę działania.
Co zapamiętać, gdy dobierasz zabezpieczenie do swojej instalacji
Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: najpierw dopasuj typ zabezpieczenia do środowiska pracy, a dopiero potem do amperów. Inaczej dobiera się wkładkę do silnika, inaczej do elektroniki, inaczej do stringu PV, a jeszcze inaczej do auta.
- Sprawdź, czy obwód jest AC czy DC.
- Dobierz prąd znamionowy, ale nie zwiększaj go „na zapas”.
- Zweryfikuj charakterystykę: gG, aM, gPV, szybka lub zwłoczna.
- Upewnij się, że osprzęt ma właściwą zdolność wyłączania i pasuje do podstawy.
- W PV i magazynach energii trzymaj się dokumentacji urządzeń, bo tu margines błędu jest mały.
W praktyce najlepiej działa podejście projektowe, a nie intuicyjne. Jeśli zabezpieczenie ma chronić kosztowną instalację albo pracuje po stronie DC, lepiej oprzeć się na dokumentacji i doborze instalatora niż na tym, co akurat „pasuje rozmiarem”.
