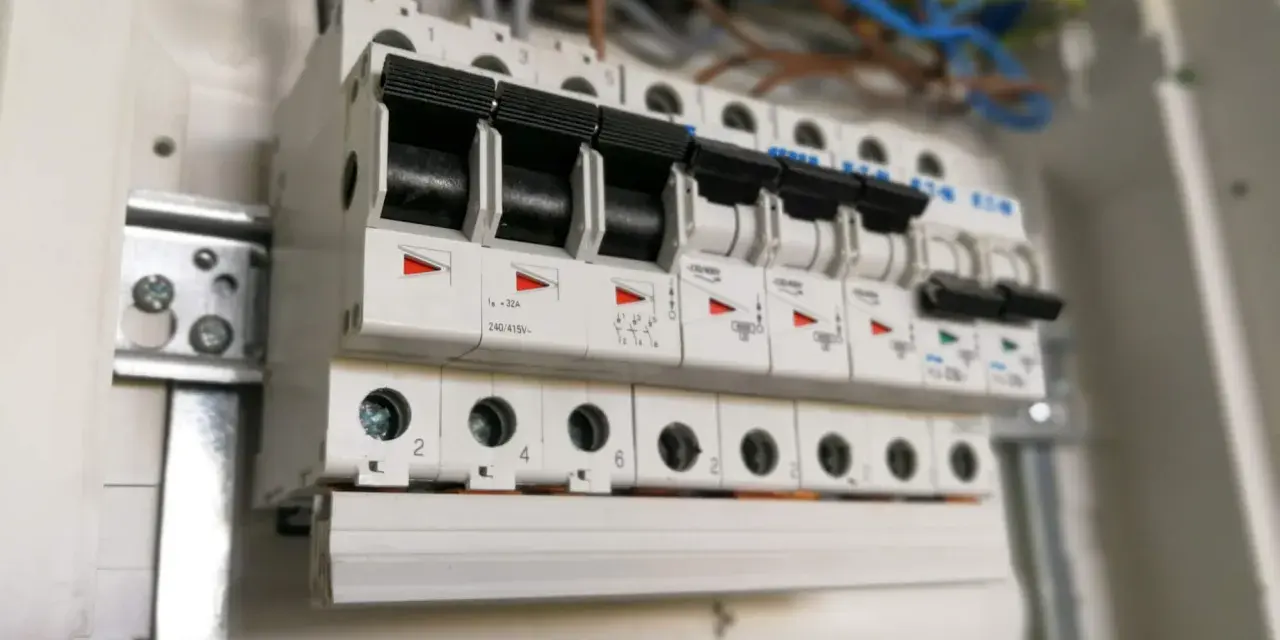

Wyłącznik nadprądowy 16 A z charakterystyką C to jedno z tych zabezpieczeń, które na pierwszy rzut oka wyglądają banalnie, a w praktyce decydują o stabilności całego obwodu. Taki zapis mówi mi dwie rzeczy naraz: jaki prąd można prowadzić oraz jak urządzenie zareaguje na chwilowy rozruch albo zwarcie. Poniżej rozkładam to na prosty język i pokazuję, kiedy takie rozwiązanie ma sens, a kiedy lepiej wybrać inny typ zabezpieczenia.
Najważniejsze informacje o wyłączniku 16 A z charakterystyką C
- 16 A to prąd znamionowy, a nie moc w watach.
- Litera C oznacza wyższą tolerancję na prąd rozruchowy niż w typie B.
- Człon zwarciowy dla charakterystyki C zwykle działa przy 5-10 x In.
- To często dobry wybór dla obwodów z silnikami, pompami, zasilaczami impulsowymi i części instalacji PV po stronie AC.
- Sama litera i prąd nie wystarczą: trzeba jeszcze sprawdzić zdolność zwarciową, przekrój przewodu i warunki montażu.
Co oznacza zapis C16
Fachowo mówimy o wyłączniku nadprądowym, a potocznie wiele osób nadal nazywa go bezpiecznikiem. W oznaczeniu „C16” litera C opisuje charakterystykę wyzwalania, a liczba 16 mówi o prądzie znamionowym, czyli o tym, że urządzenie jest przeznaczone do obwodu o prądzie do 16 amperów. To nie jest więc moc w kilowatach, tylko wartość prądu.
Najprościej: człon termiczny chroni przed długotrwałym przeciążeniem, a człon elektromagnetyczny reaguje przy zwarciu. W typie C ten drugi próg jest ustawiony wyżej niż w B, więc zabezpieczenie lepiej znosi krótki skok prądu przy starcie silnika, zasilacza czy elektroniki mocy. W kartach katalogowych spotyka się zapis, że zadziałanie członu bezzwłocznego następuje przy 5-10 x In.
Jeśli przeliczyć 16 A na moc, to dla instalacji jednofazowej 230 V dostajemy orientacyjnie 3,68 kW, a dla trójfazowej 400 V około 11,1 kW przy obciążeniu symetrycznym i współczynniku mocy bliskim 1. To nadal tylko punkt odniesienia, bo w realnej instalacji znaczenie mają jeszcze przewód, sposób ułożenia i warunki pracy. Z tego miejsca naturalnie przechodzę do pytania, gdzie taki profil zadziałania faktycznie pomaga.
Gdzie taki wyłącznik ma sens
Ja zwykle patrzę na charakterystykę C wtedy, gdy obwód zasila odbiorniki z wyraźnym prądem rozruchowym. W praktyce są to między innymi pompy, sprężarki, małe silniki, klimatyzacja, niektóre urządzenia grzewcze, zasilacze impulsowe, oprawy LED z dużym prądem startowym oraz część urządzeń automatyki budynkowej. Taki wyłącznik daje wtedy mniej fałszywych zadziałań niż typ B, a nadal chroni przewód przed przeciążeniem i zwarciem.
W instalacjach fotowoltaicznych C16 bywa sensowny po stronie AC falownika, w obwodach pomocniczych albo w rozdzielnicy z odbiornikami, które mają krótki impuls rozruchowy. Po stronie DC sytuacja jest inna: tam nie używa się zwykłego wyłącznika instalacyjnego AC, tylko zabezpieczenia przeznaczone do prądu stałego. To ważne rozróżnienie, bo mieszanie tych dwóch światów jest jednym z częstszych błędów.
Nie traktuję C16 jako uniwersalnego zamiennika dla każdego obwodu 16 A. Jeśli instalacja jest długa, ma dużą impedancję pętli zwarcia albo zasila proste odbiorniki bez rozruchu, typ C może być po prostu niepotrzebny. Wtedy lepsza bywa większa czułość typowa dla B. To prowadzi do najważniejszego porównania: z B16 i D16.
Czym różni się od B16 i D16 w praktyce
Najłatwiej zrozumieć to na zestawieniu. Same litery nie opisują „mocy” zabezpieczenia, tylko to, jak szybko zadziała człon zwarciowy przy nagłym wzroście prądu. W praktyce wybór jest więc kompromisem między czułością a odpornością na rozruch.
| Charakterystyka | Próg zadziałania członu zwarciowego | Typowe zastosowanie | Kiedy uważać |
|---|---|---|---|
| B | 3-5 x In | Oświetlenie, gniazda, obwody bez dużego prądu rozruchowego | Może wyzwalać zbyt łatwo przy starcie silników i zasilaczy |
| C | 5-10 x In | Obwody mieszane, pompy, małe napędy, elektronika z rozruchem, część obwodów AC w PV | Wymaga sensownie dobranego przewodu i sprawdzenia warunków zwarciowych |
| D | 10-20 x In | Duże prądy rozruchowe, transformatory, cięższe maszyny | W zwykłej instalacji domowej często jest zbyt „twardy” |
Ja patrzę na C jako na środek stawki, ale środek nie oznacza „do wszystkiego”. Przy typowych obwodach domowych, w których nie ma żadnego szczególnego rozruchu, B16 nadal bywa rozsądniejszy. Z kolei D16 stosuje się tam, gdzie impuls startowy jest naprawdę duży i krótkotrwały. Im dalej idziemy w stronę D, tym mniej czułe jest zabezpieczenie na nagły skok prądu, ale tym większe wymagania stawia instalacji. Z tego powodu sam typ to dopiero połowa decyzji.
Jak dobrać go do obwodu, kabla i mocy
Przy doborze nie zaczynam od napisu na froncie, tylko od przewodu i odbiornika. Najpierw sprawdzam przekrój kabla, sposób jego ułożenia, długość obwodu oraz to, czy odbiornik ma prąd rozruchowy. Dopiero potem patrzę na sam wyłącznik. To ważne, bo przewód 2,5 mm² nie oznacza automatycznie, że wszędzie i zawsze można zastosować 16 A, a już na pewno nie mówi jeszcze nic o tym, czy lepszy będzie B, C czy D.
| Układ | Wzór orientacyjny | Wynik dla 16 A | Co to znaczy |
|---|---|---|---|
| Jednofazowy 230 V | P = U x I | 3,68 kW | To orientacyjna granica dla jednego obwodu, ale bez marginesu na warunki pracy |
| Trójfazowy 400 V | P = 1,732 x U x I | 11,1 kW | To poziom typowy dla obciążenia rozłożonego na trzy fazy |
W praktyce patrzę jeszcze na pięć rzeczy. Po pierwsze, zdolność zwarciową wyłącznika, czyli parametr Icn albo Icu, który mówi, jaki prąd zwarciowy aparat potrafi bezpiecznie odłączyć. Po drugie, liczbę biegunów: 1P, 1P+N, 2P, 3P albo 4P. Po trzecie, zgodność z napięciem i rodzajem prądu, zwłaszcza w układach AC i DC. Po czwarte, warunki montażu w rozdzielnicy. Po piąte, czy obwód ma pracować z innym zabezpieczeniem różnicowoprądowym, czy lepiej od razu zastosować RCBO. Kiedy te elementy są policzone, wybór przestaje być zgadywaniem.
Najwięcej problemów nie wynika jednak z samego wzoru, tylko z kilku powtarzalnych błędów, które widuję w praktyce bardzo często.
Jakie błędy najczęściej psują dobór
Pierwszy błąd to wymiana B16 na C16 bez sprawdzenia, dlaczego poprzednie zabezpieczenie wybijało. Jeśli przyczyną był zbyt duży pobór prądu albo zbyt cienki przewód, zmiana charakterystyki nie rozwiązuje problemu, tylko go maskuje. Drugi błąd to mylenie 16 A z mocą „na sztywno” i zakładanie, że obwód może stale pracować na granicy 3,68 kW bez żadnych konsekwencji. W realnej instalacji warunki są zawsze trochę bardziej złożone.
Trzeci błąd to ignorowanie zdolności zwarciowej. Sam napis C16 nic mi nie mówi o tym, czy konkretny model ma 3 kA, 6 kA, 10 kA czy 15 kA zdolności wyłączania. A to już ma znaczenie, zwłaszcza tam, gdzie instalacja jest nowsza, mocniejsza albo po prostu bliżej źródła zasilania. Czwarty błąd to użycie zwykłego wyłącznika AC w obwodzie DC, na przykład po stronie prądu stałego w fotowoltaice. Tego naprawdę nie warto robić „na skróty”.
Piąty błąd jest bardziej podstępny: oczekiwanie, że wyłącznik nadprądowy zastąpi wyłącznik różnicowoprądowy. On tego nie robi. C16 chroni przed przeciążeniem i zwarciem, ale nie wykrywa upływu prądu do ziemi. Jeśli instalacja tego wymaga, potrzebny jest RCD albo rozwiązanie zintegrowane. To prowadzi do ostatniego etapu, czyli listy rzeczy, które zawsze sprawdzam przed zakupem i montażem.
Co jeszcze sprawdzam przed zakupem i montażem
W 2026 roku na rynku nie ma jednego „C16”, tylko wiele wersji tego samego pomysłu. I właśnie dlatego warto patrzeć szerzej niż na sam nadruk. Ja najpierw weryfikuję parametry techniczne, a dopiero potem serię, producenta i cenę.
- Zdolność zwarciową - to parametr, który decyduje, czy aparat poradzi sobie z lokalnym zwarciem bez uszkodzenia.
- Liczbę biegunów - w instalacjach jednofazowych najczęściej spotkasz 1P lub 1P+N, a w trójfazowych 3P albo 4P.
- Rodzaj prądu - zwykły wyłącznik instalacyjny do AC nie zastępuje zabezpieczenia po stronie DC.
- Warunki pracy - temperatura, wilgotność i sposób zabudowy w rozdzielnicy potrafią zmienić zachowanie aparatu bardziej, niż wielu osobom się wydaje.
- Współpracę z innymi zabezpieczeniami - selektywność między wyłącznikiem głównym, różnicówką i obwodami końcowymi bywa ważniejsza niż sam napis na froncie.
- Normę i serię produktową - to one mówią mi więcej o jakości wykonania niż ogólne hasło marketingowe.
Jeśli mam zostawić jedną praktyczną zasadę, to właśnie tę: najpierw sprawdzam obwód, a dopiero potem sam wyłącznik. C16 nie jest magicznie „mocniejszym” zabezpieczeniem, tylko konkretnym narzędziem do konkretnej sytuacji. Gdy to rozumiesz, łatwiej dobrać ochronę bez przepłacania, bez zbędnych wyłączeń i bez ryzyka, że instalacja będzie działać poprawnie tylko na papierze.
