Dobrze dobrane zabezpieczenie nadprądowe chroni przewody, osprzęt i urządzenia zanim przeciążenie albo zwarcie zamieni się w przegrzanie lub awarię. W tym tekście rozkładam temat na części: czym różni się bezpiecznik topikowy od wyłącznika instalacyjnego, jak czytać charakterystyki B, C i D oraz co zmienia się w instalacjach fotowoltaicznych. To temat bardziej praktyczny, niż się wydaje, bo jeden zły parametr potrafi dać albo ciągłe wyłączenia, albo zbyt słabą ochronę obwodu.
Najważniejsze jest dopasowanie aparatu do przewodu, obciążenia i warunków pracy
- Ochrona nadprądowa ma zadziałać zanim przewód zacznie się przegrzewać.
- Bezpiecznik topikowy i wyłącznik instalacyjny pełnią podobną funkcję, ale zachowują się inaczej po zadziałaniu.
- B, C i D to nie „lepsze” i „gorsze” wersje, tylko różne progi reakcji na prąd rozruchowy.
- W fotowoltaice po stronie DC stosuje się rozwiązania przeznaczone do pracy na prąd stały, często z oznaczeniem gPV.
- Najważniejsze parametry to In, charakterystyka, zdolność zwarciowa i zgodność z przewodem.
- RCD nie zastępuje ochrony nadprądowej.
Jak działa ochrona przed przeciążeniem i zwarciem
W elektryce warto odróżnić przeciążenie od zwarcia. Przeciążenie pojawia się wtedy, gdy obwód przez dłuższy czas pobiera za duży prąd, a zwarcie to nagły i zwykle wielokrotnie większy wzrost natężenia, który wymaga natychmiastowej reakcji.
W wyłączniku instalacyjnym robią to dwa mechanizmy: człon termiczny reagujący na nagrzanie bimetalu i człon elektromagnetyczny, który wyzwala przy gwałtownym skoku prądu. W bezpieczniku topikowym rolę ochronną przejmuje wkładka, która przepala się raz i wymaga wymiany.
- Chroni się przede wszystkim przewód, a dopiero potem odbiornik.
- Aparat ma zadziałać zanim temperatura izolacji stanie się niebezpieczna.
- Im bardziej dynamiczne obciążenie, tym ważniejsze jest właściwe dobranie charakterystyki.
Gdy ten mechanizm jest jasny, można sensownie porównać dwa najczęściej spotykane rozwiązania w rozdzielnicach.
Bezpiecznik topikowy czy wyłącznik instalacyjny
W domach i małych obiektach najczęściej widzę wyłączniki instalacyjne, czyli potoczne „eski”. W starszych instalacjach nadal pracują wkładki topikowe. Oba rozwiązania mają sens, ale różnią się sposobem obsługi i tym, co dzieje się po zadziałaniu.
| Cecha | Bezpiecznik topikowy | Wyłącznik instalacyjny |
|---|---|---|
| Co dzieje się po zadziałaniu | Trzeba wymienić wkładkę | Wystarczy ręcznie ponownie załączyć |
| Obsługa | Mniej wygodna, ale bardzo prosta konstrukcyjnie | Szybka i powtarzalna, dobra do codziennej eksploatacji |
| Typowe zastosowanie | Starsze rozdzielnice, układy specjalne, zabezpieczenia główne | Dom, biuro, mały obiekt, typowe obwody końcowe |
| Kluczowy parametr | Dobór wkładki do prądu i warunków zwarcia | Prąd znamionowy, charakterystyka i zdolność wyłączania |
| Zgodność normowa | Zależna od typu wkładki i zastosowania | W budynkach mieszkalnych najczęściej wg PN-EN 60898-1 |
W praktyce nie chodzi o to, które rozwiązanie jest „lepsze”, tylko które jest lepiej dopasowane do obwodu i warunków sieci. W instalacjach o większych wymaganiach, zwłaszcza przemysłowych, często wchodzi w grę inna klasa aparatury niż ta, którą montuje się w zwykłej rozdzielnicy mieszkaniowej.
Najważniejsze jednak nie jest samo „co”, tylko „jakie”. I tu zaczyna się właściwy dobór parametrów.

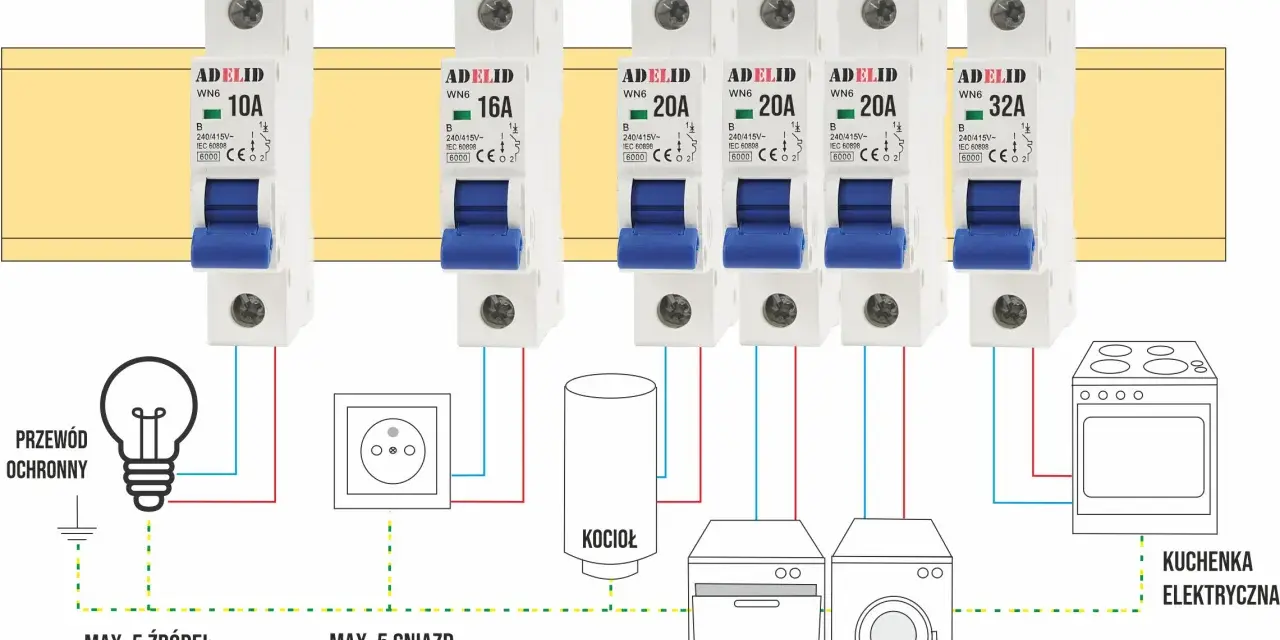

Jak dobrać aparat do obwodu
Ja zaczynam zawsze od przewodu, a nie od samego odbiornika. Najpierw sprawdzam obciążalność kabla, realny prąd pracy i warunki montażu, dopiero potem dobieram charakterystykę oraz zdolność zwarciową aparatu.
- Ustal prąd roboczy obwodu i przekrój przewodu.
- Sprawdź, czy odbiornik ma wyraźny prąd rozruchowy.
- Dobierz charakterystykę B, C albo D do profilu obciążenia.
- Zweryfikuj zdolność wyłączania, czyli ile kA aparat może bezpiecznie przerwać.
- Sprawdź, czy urządzenia nadrzędne i podrzędne zachowają selektywność.
| Charakterystyka | Kiedy zadziała | Najczęstsze zastosowanie |
|---|---|---|
| B | Przy 3-5-krotności prądu znamionowego | Obwody oświetleniowe, gniazda, odbiorniki o małym prądzie rozruchowym |
| C | Przy 5-10-krotności prądu znamionowego | Urządzenia z umiarkowanym rozruchem, zasilacze, małe silniki, obwody komercyjne |
| D | Przy 10-14-krotności prądu znamionowego | Duże prądy rozruchowe, transformatory, silniki, wybrane odbiory przemysłowe |
W typowej instalacji domowej najczęściej zaczynam od charakterystyki B, ale nie traktuję jej jak reguły absolutnej. Jeśli odbiornik ma wyraźny rozruch, B może wybijać bez potrzeby, a C lub D ma sens tylko wtedy, gdy warunki zwarciowe nadal zapewniają szybkie i pewne wyłączenie. W długich liniach albo przy słabszym źródle zasilania wyższa charakterystyka bywa po prostu zbyt mało czuła.
Przy doborze patrzę też na liczby na obudowie: prąd znamionowy, zwykle oznaczany jako In, oraz zdolność zwarciową, często 6 kA albo 10 kA w rozdzielnicach mieszkaniowych. Jeśli dostępny prąd zwarciowy w danym miejscu jest większy niż to, co wytrzyma aparat, sam dobry opis charakterystyki nie wystarczy.
Właśnie dlatego selektywność i właściwe współdziałanie aparatów są tak ważne, zwłaszcza gdy obwód ma być niezawodny w codziennej pracy. W instalacjach fotowoltaicznych ten problem robi się jeszcze bardziej wymagający.
Dlaczego w fotowoltaice obowiązują ostrzejsze zasady
W fotowoltaice nie wolno traktować ochrony tak samo jak w zwykłym obwodzie AC. Po stronie DC potrzebne są aparaty przeznaczone do pracy na prąd stały, z odpowiednim napięciem znamionowym i zdolnością gaszenia łuku. W praktyce spotykam wkładki gPV, czyli bezpieczniki zaprojektowane specjalnie do PV, albo aparaty DC-rated, a nie przypadkowe elementy z obwodów domowych.
Takie bezpieczniki są projektowane do pracy przy wysokim napięciu DC, zwykle do 1000 V, i do zachowania stabilności przy cyklach nasłonecznienia, zachmurzenia i zmian temperatury. To ważne, bo PV pracuje inaczej niż klasyczne obciążenie: prąd nie jest tu tak „sztywny”, a niewielkie przeciążenia mogą trwać dłużej niż w typowej instalacji.
| Strona instalacji | Co zwykle stosuję | Na co patrzę najbardziej |
|---|---|---|
| DC przy stringach i w combiner boxie | Bezpieczniki gPV lub inne rozwiązania przeznaczone do DC | Napięcie obwodu, dopuszczalny prąd zwrotny, liczba równoległych stringów, temperatura pracy |
| AC przy falowniku | Wyłącznik instalacyjny dobrany do prądu wyjściowego | Prąd znamionowy falownika, charakterystyka i warunki sieci |
| Przewody i połączenia | Dobór przekroju i aparatu w zestawie | To, czy zabezpieczenie chroni kabel, a nie tylko urządzenie |
String wymaga ochrony wtedy, gdy prąd zwrotny od pozostałych gałęzi może przekroczyć jego dopuszczalną wartość. Przy małej liczbie równoległych łańcuchów takie zabezpieczenie bywa zbędne, ale to trzeba policzyć, a nie zgadywać. Właśnie tu widać różnicę między poprawnym projektem a montażem „na oko”.
W praktyce PV najbardziej liczy się zgodność wszystkich elementów: aparatu, przewodu, falownika i sposobu łączenia stringów. Jeśli któryś z tych elementów jest dobrany przypadkowo, problem zwykle wychodzi dopiero przy pierwszej awarii albo podczas letnich szczytów produkcji.
Najczęstsze błędy, które widzę przy doborze
Najwięcej problemów widzę nie na etapie pracy aparatu, tylko przy jego doborze. To zwykle powtarzalne błędy, które da się wyłapać jeszcze przed montażem.
| Błąd | Skutek | Co zrobić zamiast |
|---|---|---|
| Dobór pod moc urządzenia zamiast pod przewód | Przewód może pracować za ciepło mimo „poprawnie” dobranej eski | Najpierw sprawdź obciążalność kabla i warunki ułożenia |
| Wybór C albo D „na wszelki wypadek” | Zbyt późne wyłączenie przy niskim prądzie zwarcia | Użyj charakterystyki zgodnej z rozruchem i warunkami sieci |
| Mylenie wyłącznika różnicowoprądowego z ochroną nadprądową | Brak zabezpieczenia przewodu przed przeciążeniem i zwarciem | Traktuj RCD jako osobną funkcję ochronną, a nie zamiennik MCB |
| Stosowanie aparatu AC w torze DC | Ryzyko nieskutecznego wyłączenia i łuku elektrycznego | Dobieraj urządzenia z właściwym napięciem i typem pracy |
| Ignorowanie selektywności | Przy zwarciu wyłącza się cały obiekt zamiast jednego obwodu | Sprawdź współpracę aparatów nadrzędnych i końcowych |
Z doświadczenia powiem wprost: najdroższy błąd to nie źle dobrana marka, tylko źle dobrany parametr. Jeśli aparat ma chronić instalację, musi pasować do konkretnego układu, a nie tylko do opisu na opakowaniu.
Po takich błędach zostaje jeszcze krótka kontrola przed uruchomieniem obwodu, bo to ona najczęściej decyduje, czy instalacja będzie działać spokojnie przez lata.
Co sprawdzam przed zamknięciem rozdzielnicy
Zanim uznam obwód za gotowy, zawsze porównuję kilka rzeczy naraz: przewód, aparat, obciążenie i warunki pracy. Tylko wtedy ochrona nadprądowa ma sens jako całość, a nie jako pojedynczy element dobrany z katalogu.
- Czy prąd znamionowy aparatu nie przekracza obciążalności przewodu.
- Czy charakterystyka pasuje do typu odbiornika i jego rozruchu.
- Czy zdolność wyłączania jest wystarczająca dla spodziewanego prądu zwarciowego.
- Czy aparat jest przeznaczony do AC albo DC zgodnie z miejscem pracy.
- Czy w PV uwzględniono prąd zwrotny, liczbę stringów i napięcie obwodu.
- Czy opisy obwodów w rozdzielnicy są czytelne, żeby później nie zgadywać, co za co odpowiada.
W praktyce najlepiej działa rozwiązanie spokojne i policzone, a nie na granicy. Jeśli dobierzesz aparat do przewodu i warunków pracy, instalacja będzie mniej awaryjna, bezpieczniejsza i łatwiejsza w utrzymaniu.
