Podłączenie wyłącznika różnicowoprądowego nie jest trudne na papierze, ale w praktyce decydują o wszystkim trzy rzeczy: układ sieci, poprawne prowadzenie przewodu neutralnego i dobór właściwego typu aparatu. W tym tekście pokazuję, jak czytać schemat podłączenia i jak podłączyć różnicówkę tak, by nie powodowała przypadkowych zadziałań, a jednocześnie realnie chroniła ludzi i instalację.
Najważniejsze zasady przed montażem różnicówki
- Różnicówka nie zastępuje bezpiecznika nadprądowego - chroni przed prądem upływu i porażeniem, a nie przed zwarciem.
- W instalacji jednofazowej przez aparat muszą przejść L i N, a przewód PE omija RCD.
- W instalacji trójfazowej przez jeden aparat prowadzi się L1, L2, L3 i N, jeśli neutralny jest obecny.
- Neutralnych z różnych obwodów nie wolno mieszać po stronie wyjściowej różnicówki.
- W domach najczęściej stosuje się 30 mA, a w instalacjach z elektroniką trzeba dobrać właściwy typ: AC, A, F albo B.
- Przycisk TEST sprawdza mechanizm, ale nie zastępuje pomiarów ochronnych wykonanych po montażu.
Jak działa różnicówka i czym różni się od bezpiecznika
Ja traktuję wyłącznik różnicowoprądowy jako ochronę człowieka i sygnał alarmowy dla instalacji. Aparat porównuje prąd wypływający przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli pojawi się różnica, czyli część energii „ucieka” poza obwód, RCD odłącza zasilanie.
To ważne rozróżnienie: bezpiecznik nadprądowy lub wyłącznik nadprądowy chroni przewody i urządzenia przed przeciążeniem oraz zwarciem, a różnicówka reaguje na upływ prądu. W praktyce oba aparaty współpracują ze sobą. Jeden nie zastępuje drugiego, bo rozwiązują różne problemy.
| Element | Przed czym chroni | Jak działa |
|---|---|---|
| RCD, czyli różnicówka | Porażenie i prądy upływu | Wyłącza obwód, gdy prąd w L i N nie jest taki sam |
| MCB lub bezpiecznik | Przeciążenie i zwarcie | Odłącza zasilanie przy zbyt dużym prądzie |
W mieszkaniówce najczęściej spotykam czułość 30 mA, bo to próg kojarzony z dodatkową ochroną przeciwporażeniową. Wyższe wartości, na przykład 100 mA albo 300 mA, stosuje się częściej w ochronie przeciwpożarowej, selektywnej lub nadrzędnej. Od tej logiki zależy też dalszy schemat połączeń, dlatego następny krok to odczytanie układu jednofazowego.

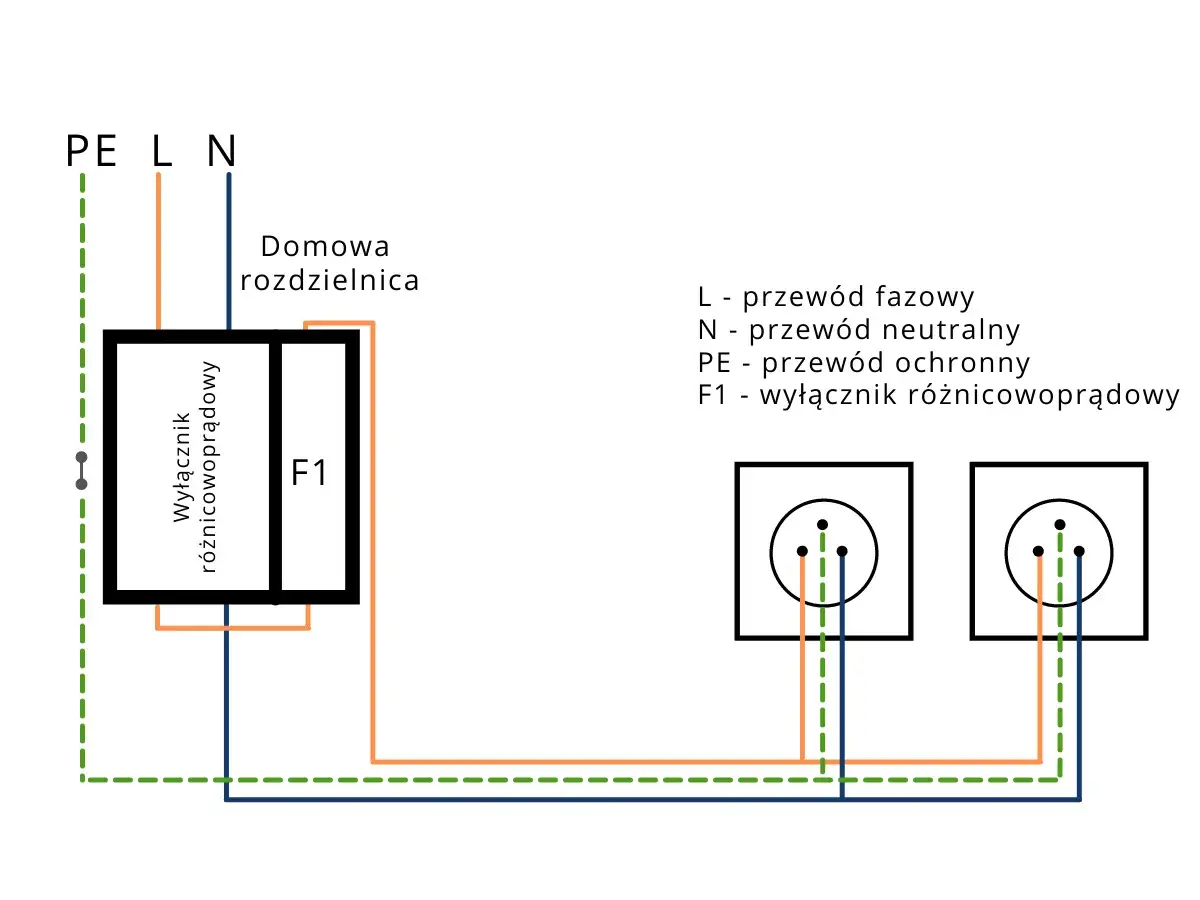

Jak wygląda schemat podłączenia w instalacji jednofazowej
W najprostszej wersji jednofazowej stosuje się różnicówkę 2P. Do urządzenia wchodzą przewody L i N, a z wyjścia wychodzą dalej na zabezpieczenie nadprądowe albo bezpośrednio na chroniony obwód, zależnie od projektu rozdzielnicy. Przewód ochronny PE nigdy nie przechodzi przez RCD - trafia na osobną listwę ochronną.
Największy błąd początkujących polega na tym, że skupiają się na fazie, a neutralny prowadzą „gdzieś obok”. Właśnie neutralny musi wrócić przez ten sam aparat, który mierzy prąd w obwodzie. Jeśli wróci inną drogą, różnicówka uzna to za upływ i zadziała natychmiast albo będzie wybijać bez wyraźnej przyczyny.
| Element połączenia | Gdzie trafia | Na co uważać |
|---|---|---|
| Zasilanie L | Na wejście RCD | Sprawdź oznaczenie zacisku na obudowie |
| Zasilanie N | Na wejście RCD | Nie myl z listwą neutralną innych obwodów |
| Wyjście L | Na dalsze zabezpieczenie lub obwód | Połączenie musi być zgodne ze schematem producenta |
| Wyjście N | Na osobną listwę N dla tego RCD | Nie łącz go z neutralnymi spod innej różnicówki |
| PE | Na listwę ochronną PE | PE omija różnicówkę |
W praktyce sprawdzam też, czy dany model dopuszcza zasilanie od góry, od dołu albo z obu stron. To nie jest drobiazg, bo niektóre aparaty mają jasno wskazaną stronę zasilania albo określony układ neutralnego. Połączenia zawsze robię według oznaczeń na obudowie, a nie według przyzwyczajenia z poprzednich rozdzielnic. Z tego samego powodu warto od razu przejść do wersji trójfazowej, gdzie błędów jest jeszcze więcej.

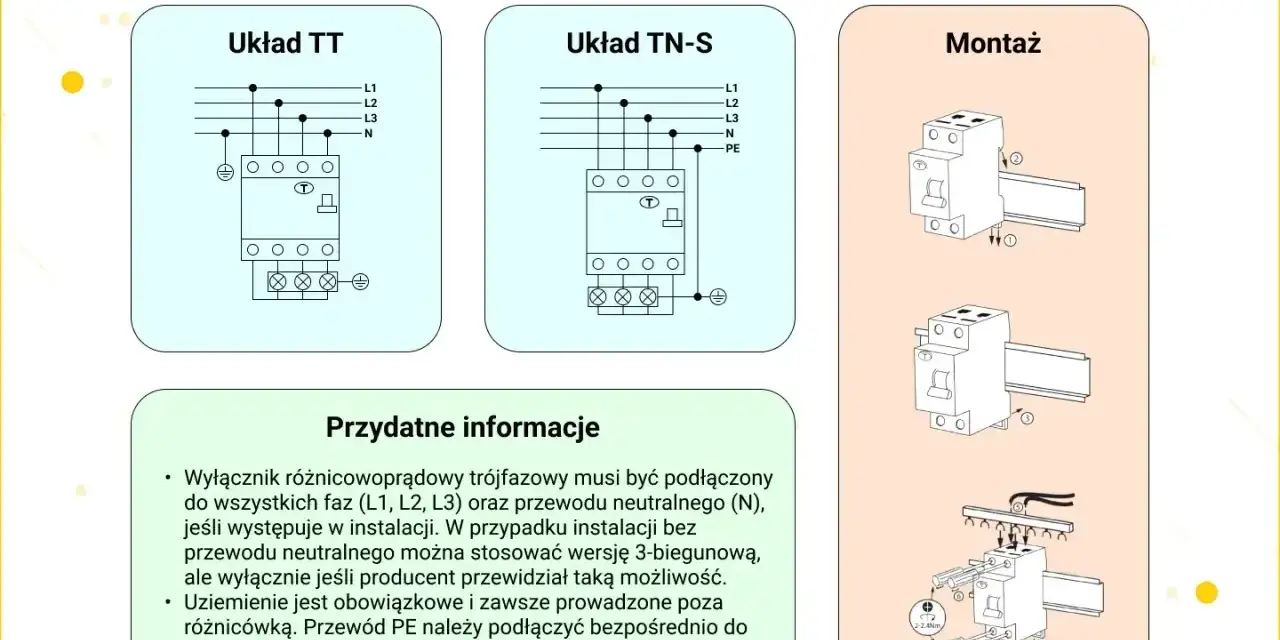

Jak podłącza się różnicówkę w układzie trójfazowym
W instalacji trójfazowej najczęściej stosuje się aparat 4P, czyli taki, przez który przechodzą L1, L2, L3 i N. Jeśli neutralny jest obecny, musi znaleźć się w tym samym torze pomiarowym co pozostałe żyły robocze. To warunek, od którego zależy poprawna praca wyłącznika.
Tu szczególnie pilnuję zgodności z dokumentacją urządzenia, bo układy 3-fazowe obsługują obciążenia o dużo większej różnorodności: pompy ciepła, płyty indukcyjne, ładowarki EV, falowniki czy część instalacji fotowoltaicznych. Im więcej elektroniki, tym większa szansa na prądy upływu lub składową stałą, a to wpływa na wybór typu RCD.
- Jeśli obwód trójfazowy ma przewód neutralny, prowadzę go przez ten sam aparat, co fazy.
- Jeśli instalacja ma kilka RCD, każdy z nich musi mieć własną, niezależną listwę N.
- Nie łączę neutralnych „na skróty” między obwodami, nawet jeśli fizycznie mieszczą się w jednej rozdzielnicy.
- Przy urządzeniach z elektroniką sprawdzam, czy producent nie wymaga typu A, F albo B.
Warto też pamiętać o jednej rzeczy, która często umyka przy modernizacji starych instalacji: w układzie TN-C nie robi się prostego wpięcia różnicówki w wspólny PEN. Najpierw trzeba poprawnie wydzielić PE i N zgodnie z projektem i zasadami dla danego układu sieci. To właśnie ten etap odróżnia poprawny montaż od prowizorki, która będzie wybijać bez końca.
Najczęstsze błędy, przez które różnicówka wybija
W mojej praktyce większość problemów z RCD nie wynika z samego aparatu, tylko z błędu w okablowaniu albo z niewłaściwego doboru typu. Z zewnątrz wygląda to jak „wadliwa różnicówka”, ale po sprawdzeniu okazuje się, że instalacja jest po prostu źle zorganizowana.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Neutralne z różnych obwodów są połączone razem | RCD wyzwala się bez wyraźnego powodu | Rozdziel neutralne na osobne listwy dla każdego aparatu |
| PE został poprowadzony przez różnicówkę | Urządzenie działa nieprawidłowo albo od razu wyłącza obwód | PE prowadź wyłącznie na listwę ochronną |
| Mostek N-PE po stronie wyjściowej | Stałe lub losowe zadziałania | Usuń połączenie i sprawdź układ całej rozdzielnicy |
| Typ AC w obwodzie z dużą elektroniką | Nadmierne wyzwalanie lub brak właściwej ochrony | Rozważ typ A, F albo B zgodnie z urządzeniem |
| Luźne zaciski | Grzanie, spadki napięcia, niestabilna praca | Dokręć połączenia zgodnie z momentem zalecanym przez producenta |
Do tego dochodzą realne upływy z urządzeń: zasilaczy, filtrów EMI, falowników, LED-ów, pralek czy ładowarek. Jedno urządzenie zwykle nie robi problemu, ale kilka obwodów z elektroniką pod jednym RCD już potrafi. Dlatego jeśli różnicówka wybija po włączeniu konkretnej grupy odbiorników, nie zaczynam od wymiany aparatu, tylko od sprawdzenia, co faktycznie siedzi na tym obwodzie. To prowadzi bezpośrednio do doboru właściwego typu i parametrów.
Jak dobrać typ, czułość i prąd znamionowy do instalacji
Przy doborze nie patrzę tylko na cenę ani na liczbę modułów. Najpierw sprawdzam, jakie odbiorniki ma chronić dany aparat, a dopiero potem wybieram typ. W domach i małych obiektach najczęściej kończy się to na typie A, bo lepiej znosi współczesną elektronikę niż klasyczny typ AC.
| Parametr | Co wybrać w praktyce | Dlaczego to ma znaczenie |
|---|---|---|
| Czułość | 30 mA do ochrony ludzi, wyższa wartość przy ochronie selektywnej lub przeciwpożarowej | Wpływa na szybkość i próg zadziałania |
| Typ | AC dla prostych obwodów, A dla większości domów, B gdy producent wymaga ochrony przed składową stałą | Decyduje, jaki rodzaj prądu upływu aparat potrafi wykryć |
| Liczba biegunów | 2P dla 1-fazy, 4P dla 3-faz z neutralnym | Musi pasować do układu zasilania |
| Prąd znamionowy | Dopasowany do obciążenia i zabezpieczenia poprzedzającego; w domu często 40 A lub 63 A | Chroni przed przegrzewaniem aparatu |
| Selektywność | Model S lub opóźniony, gdy RCD ma pracować nadrzędnie | Ogranicza zbędne wyłączenia całej instalacji |
Przy fotowoltaice, ładowarkach EV, pompach ciepła i częśći urządzeń z falownikami nie zgaduję typu „na oko”. Sprawdzam instrukcję producenta, bo czasem wystarczy typ A, jeśli urządzenie ma własne wykrywanie prądu stałego o niskiej wartości, a czasem wymagany jest typ B. To samo dotyczy instalacji z dużą liczbą zasilaczy i urządzeń elektronicznych - zwykły typ AC bywa tu zbyt konserwatywny i po prostu nie pasuje do współczesnego obciążenia.
Co sprawdzam jeszcze w rozdzielnicy z PV i elektroniką
Jeśli rozdzielnica ma pracować z fotowoltaiką, magazynem energii albo ładowarką samochodu, patrzę szerzej niż tylko na samą różnicówkę. Liczy się cały układ: kolejność zabezpieczeń, rozdział neutralnych, jakość połączeń, typ aparatów i to, czy obwody nie „zjadają” się nawzajem przez wspólną listwę N.
- Sprawdzam, czy każdy RCD ma własną listwę neutralną.
- Weryfikuję, czy falownik, ładowarka EV albo inne źródło elektroniki nie wymaga konkretnego typu RCD.
- Oglądam połączenia pod kątem przegrzewania, śladów luzu i słabego dokręcenia zacisków.
- Po montażu wykonuję test przyciskiem TEST, ale traktuję go tylko jako szybkie sprawdzenie mechanizmu.
- Jeśli mam dostęp do miernika instalacyjnego, robię też pomiar parametrów ochronnych, bo to daje realny obraz pracy układu.
W praktyce to właśnie ten etap odróżnia estetycznie złożoną rozdzielnicę od instalacji, która działa stabilnie przez lata. Dobrze dobrana różnicówka ma chronić, a nie przeszkadzać - i dlatego przed zamknięciem obudowy zawsze wracam do jednego pytania: czy każdy przewód naprawdę wraca tą samą drogą, którą powinien. Jeśli odpowiedź brzmi „tak”, dopiero wtedy uznaję pracę za domkniętą.
