W praktyce pytanie o to, jak podłączyć bezpiecznik B16, sprowadza się do kilku rzeczy: bezpiecznego odłączenia zasilania, poprawnego wpięcia przewodów w zaciski i sprawdzenia, czy taki aparat rzeczywiście pasuje do danego obwodu. Poniżej rozpisuję proces tak, żeby dało się go zrozumieć bez elektrotechnicznego nadmiaru, ale też bez uproszczeń, które później kończą się grzaniem zacisków albo niepotrzebnym wyzwalaniem. Dorzucam też kontekst praktyczny: kiedy B16 ma sens, a kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze rzeczy, które warto wiedzieć przed montażem B16
- B16 to potoczne określenie wyłącznika nadprądowego 16 A o charakterystyce B, najczęściej stosowanego w obwodach oświetleniowych i gniazdowych.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia testerem dwubiegunowym, nie samym „próbnikiem”.
- W większości domowych obwodów przez aparat prowadzi się przewód fazowy, a neutralny trafia na listwę N, ale wersja 1P, 1P+N i 2P zmienia sposób podłączenia.
- Moment dokręcenia, dopuszczalny przekrój przewodu i kierunek zasilania sprawdza się w instrukcji konkretnego modelu, bo te wartości różnią się między seriami.
- Jeśli obwód ma duży prąd rozruchowy, sam B16 może być za czuły i wtedy lepsza bywa charakterystyka C lub inny dobór zabezpieczenia.
- Gdy nie masz doświadczenia z pracą w rozdzielnicy, montaż warto zlecić elektrykowi z praktyką w aparaturze modułowej.

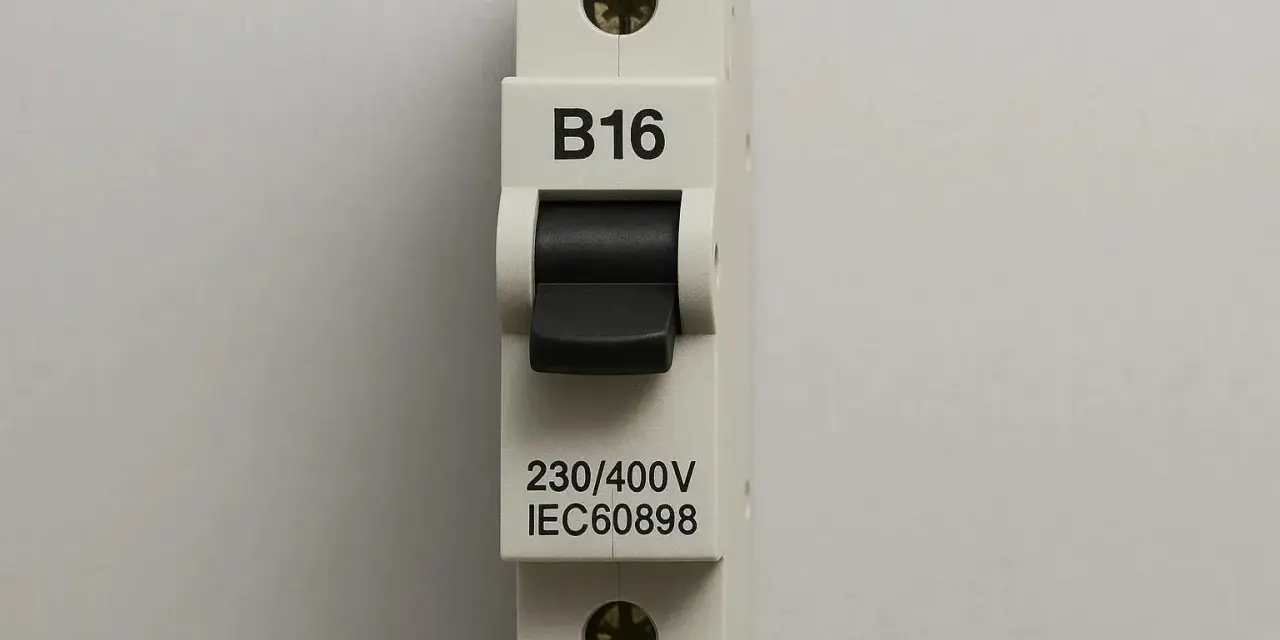

Co oznacza B16 i do czego taki wyłącznik służy
W języku technicznym nie chodzi o „bezpiecznik” topikowy, tylko o wyłącznik nadprądowy. Jego zadanie jest podwójne: ma reagować na przeciążenie i zwarcie, a jednocześnie nie wybijać przy normalnej pracy obwodu. Litera B oznacza charakterystykę wyzwalania, a liczba 16 to prąd znamionowy 16 A.
W praktyce charakterystyka B jest dość „szybka” i dlatego dobrze sprawdza się tam, gdzie rozruch nie generuje dużych skoków prądu. W uproszczeniu: taki aparat jest zwykle wybierany do obwodów domowych, gdzie obciążenie jest przewidywalne i nie ma mocnych udarów startowych. To właśnie dlatego B16 tak często pojawia się przy gniazdach i części obwodów oświetleniowych.
| Oznaczenie | Co znaczy | Co to daje w praktyce |
|---|---|---|
| B | Charakterystyka wyzwalania | Reaguje szybciej niż C, więc lepiej pasuje do obwodów bez dużego prądu rozruchowego |
| 16 A | Prąd znamionowy | To granica pracy obwodu, którą trzeba odnieść do przewodu i sposobu ułożenia instalacji |
| MCB | Wyłącznik nadprądowy modułowy | Montuje się go w rozdzielnicy na szynie DIN, a nie „w puszce” jak klasyczny element instalacyjny |
Gdy już wiesz, czym jest sam aparat, sensownie przejść do warunków montażu, bo w rozdzielnicy szczegóły robią większą różnicę niż nazwa na obudowie.
Co sprawdzić przed montażem, żeby nie popełnić błędu na starcie
Ja zawsze zaczynam od tego, co najnudniejsze, ale najważniejsze: odłączenie zasilania, blokada przed przypadkowym załączeniem i pomiar braku napięcia. Nie wystarczy wyłączyć tylko jeden obwód. Trzeba mieć pewność, że rozdzielnica nie pozostaje pod napięciem z innego źródła, na przykład zasilania rezerwowego albo obwodu sprzężonego z inną sekcją instalacji.
Druga rzecz to zgodność aparatu z rozdzielnicą i przewodami. W praktyce sprawdza się trzy elementy: sposób montażu na szynie DIN, dopuszczalny przekrój przewodu oraz moment dokręcenia zacisków. W popularnych aparatach modułowych spotyka się zakresy rzędu 1-35 mm² dla żył sztywnych i 1-25 mm² dla żył elastycznych, ale to nadal trzeba potwierdzić w karcie konkretnego modelu, bo producent może podawać inne wartości.
Warto też z góry ocenić, jaki obwód ma chronić aparat. Dla zwykłych gniazd B16 bywa standardem, ale przy długim obwodzie, dużej liczbie odbiorników albo urządzeniach z mocnym rozruchem trzeba myśleć szerzej niż tylko o samym prądzie znamionowym. To naturalnie prowadzi do samego podłączenia, bo dopiero wtedy widać, czy dany model rzeczywiście pasuje do zadania.

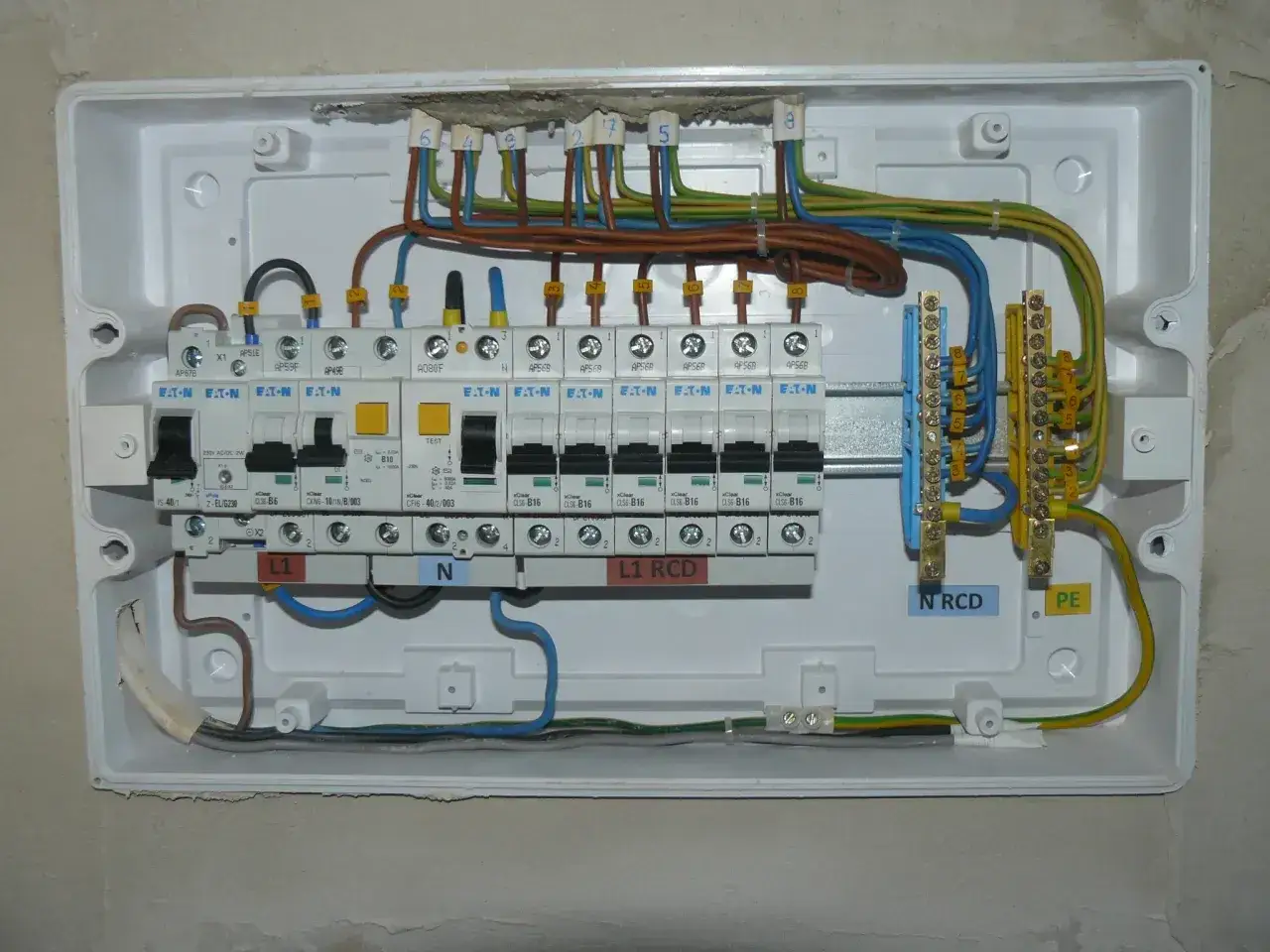

Jak podłączyć wyłącznik B16 krok po kroku
Sam montaż nie jest skomplikowany, ale musi być wykonany porządnie. W rozdzielnicy nie ma miejsca na „na oko”, bo tu jeden źle dociśnięty przewód wystarczy, żeby zacisk się grzał i po czasie zaczął sprawiać problemy.
- Umieść aparat na szynie DIN i upewnij się, że zatrzasnął się stabilnie.
- Sprawdź oznaczenia na obudowie: numerację zacisków, kierunek zasilania oraz ewentualne symbole LINE i LOAD.
- Dobierz odpowiednią długość odizolowania przewodu. Zbyt krótka żyła nie wejdzie prawidłowo, a zbyt długa zostawi niebezpieczny odcinek miedzi poza zaciskiem.
- W wersji 1P przez aparat prowadzi się zwykle przewód fazowy, a neutralny trafia na listwę N. W wersji 1P+N albo 2P należy trzymać się dokładnie oznaczeń producenta, bo układ torów nie jest taki sam w każdym modelu.
- Włóż przewód do zacisku do oporu i dokręć go momentem podanym przez producenta. W wielu aparatach to okolice 2,5-4 Nm, ale nie zgaduj - sprawdź konkretny model.
- Jeśli używasz przewodu linkowego, zastosuj tulejkę zaciskową, żeby pojedyncze druciki nie rozchodziły się w zacisku.
- Po dokręceniu wykonaj prosty test mechaniczny: lekko pociągnij przewód i sprawdź, czy nie wysuwa się z zacisku.
- Załóż osłony, opisz obwód i dopiero wtedy przywróć zasilanie.
W wielu modelach można podłączyć zasilanie od góry albo od dołu, ale nie wolno tego zakładać z automatu. To jedna z rzeczy, które ja zawsze sprawdzam w dokumentacji, bo różnice między seriami są większe, niż się wydaje. Kiedy połączenia są już zrobione, trzeba jeszcze dopasować cały obwód do rzeczywistego obciążenia.
Jak dobrać przewód i obciążenie, żeby B16 pracował stabilnie
Najczęstszy błąd polega na tym, że ktoś traktuje B16 jak uniwersalne rozwiązanie do wszystkiego. A tak nie jest. Ten aparat ma sens tylko wtedy, gdy przekrój przewodu, długość trasy, sposób ułożenia i charakter obciążenia pasują do jego parametrów.
| Typ obwodu | Co zwykle się sprawdza | Na co zwrócić uwagę |
|---|---|---|
| Gniazda ogólne | B16, często z przewodem Cu 2,5 mm² | To typowy punkt wyjścia, ale długość obwodu i sposób ułożenia kabla nadal mają znaczenie |
| Oświetlenie | Najczęściej B10 lub B16 | Przy LED-ach liczy się nie tylko moc, ale też prąd rozruchowy zasilaczy |
| Urządzenia z dużym startem | Bywa potrzebna charakterystyka C | Pompy, transformatory i część elektroniki mogą powodować chwilowe skoki prądu |
| Długie odcinki kabla | Wymagają osobnej oceny | Tu ważny jest spadek napięcia i warunki chłodzenia przewodu |
Jeśli obwód „na B16” wybija przy każdym starcie, nie zawsze oznacza to awarię aparatu. Często problemem jest zbyt duży prąd rozruchowy albo zbyt ambitny dobór zabezpieczenia do obciążenia. Z mojego doświadczenia najgorszym odruchem jest podniesienie wartości zabezpieczenia bez sprawdzenia przewodu i warunków zwarciowych.
Najczęstsze błędy przy montażu, które później wychodzą w praktyce
Tu nie chodzi o drobiazgi, tylko o rzeczy, które naprawdę psują instalację. Najczęściej widzę pięć powtarzalnych problemów.
- Podłączenie bez sprawdzenia oznaczeń zacisków - szczególnie groźne wtedy, gdy aparat dopuszcza zasilanie z obu stron, ale jedna z wersji ma inną logikę podłączenia niż druga.
- Dokręcenie „na wyczucie” - za słaby docisk powoduje grzanie zacisku, a za mocny potrafi uszkodzić gwint albo korpus.
- Zbyt długie odizolowanie żyły - wystająca miedź podnosi ryzyko łuku i przypadkowego kontaktu z elementami obudowy.
- Brak tulejek na przewodach linkowych - w praktyce rozchylone druciki robią więcej szkód niż sama wartość prądu znamionowego.
- Zmiana B16 na mocniejszy aparat bez analizy - to najkrótsza droga do przeciążenia przewodu, nawet jeśli „na papierze” wszystko wygląda dobrze.
Warto też pamiętać o czymś mniej oczywistym: jeśli obwód jest połączony z szyną grzebieniową, osprzętem pomocniczym albo ogranicznikami, cała sekcja musi być spójna mechanicznie i elektrycznie. Sam wyłącznik może być poprawnie dobrany, a i tak instalacja będzie działać źle, jeśli reszta toru jest niedopasowana. To prowadzi do najważniejszego pytania: kiedy B16 faktycznie jest dobrym wyborem, a kiedy trzeba szukać innej charakterystyki.

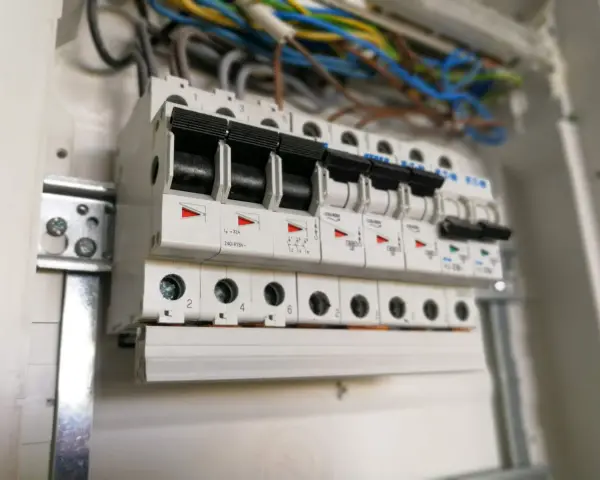

B16 nie jest uniwersalne i czasem lepiej wybrać inną charakterystykę
W codziennej praktyce najczęściej porównuje się B16 z C16. Różnica nie polega na „lepszości”, tylko na reakcji na prąd rozruchowy. B16 reaguje szybciej, C16 toleruje wyższy chwilowy udar, więc lepiej znosi odbiorniki, które przy starcie pobierają więcej prądu.
| Charakterystyka | Typowy zakres zadziałania | Gdzie ma sens |
|---|---|---|
| B | Około 3-5 x In | Oświetlenie, gniazda, obwody z niewielkim prądem rozruchowym |
| C | Około 5-10 x In | Silniki, pompy, część zasilaczy i obwody z większym startem |
| D | Około 10-20 x In | Instalacje z bardzo dużym udarem, ale tylko po świadomym doborze projektu |
Jeżeli ktoś pyta mnie, czy można po prostu „dać większy bezpiecznik, żeby nie wybijał”, odpowiadam krótko: nie tędy droga. Najpierw sprawdza się kabel, długość obwodu, warunki ułożenia i rzeczywisty charakter odbiorników. Dopiero potem decyduje się o charakterystyce. Czasem wystarczy korekta zabezpieczenia, a czasem problem leży w konkretnej lampie LED, zasilaczu albo uszkodzonej linii.
Po montażu sprawdź jeszcze trzy rzeczy, które często są pomijane
Sam fakt, że aparat „się załączył”, nie oznacza jeszcze, że instalacja jest gotowa do pracy. Ja zawsze zostawiam sobie trzy krótkie kontrole końcowe, bo to one najczęściej wyłapują błędy, które nie są widoczne od razu.
- Opis obwodu - w rozdzielnicy powinno być jasne oznaczenie, co chroni dany B16, żeby później nie szukać obwodu po omacku.
- Praca pod obciążeniem - po uruchomieniu sprawdź, czy aparat nie zachowuje się nietypowo przy normalnym poborze prądu.
- Stan zacisków po czasie - jeżeli obwód pracuje blisko swojej granicy, warto po pewnym czasie skontrolować, czy nie ma śladów przegrzewania lub luzowania połączeń.
Jeśli B16 jest częścią większej instalacji, dobrze jest też zapisać podstawowe dane: typ aparatu, wartość znamionową, datę montażu i ewentualne uwagi o obwodzie. To nie jest biurokracja dla samej biurokracji, tylko prosta metoda na szybszą diagnostykę w przyszłości. W praktyce właśnie taka dokumentacja często oszczędza najwięcej czasu.
Gdy podłączenie jest wykonane zgodnie z oznaczeniami, przewód ma właściwy przekrój, a moment dokręcenia nie został dobrany „na oko”, B16 działa przewidywalnie i bez zbędnych niespodzianek. Jeśli pojawiają się wątpliwości co do układu zacisków, doboru obwodu albo stanu całej rozdzielnicy, lepiej zatrzymać się na etapie kontroli niż poprawiać instalację po awarii. W elektryce najbardziej opłaca się nie pośpiech, tylko konsekwencja.
