Wyłącznik różnicowoprądowy to jeden z tych elementów instalacji, których nie warto mylić z bezpiecznikiem topikowym. Chroni przede wszystkim ludzi: gdy część prądu zaczyna płynąć inną drogą niż przewidziano, urządzenie odcina zasilanie zanim sytuacja stanie się niebezpieczna. W tym tekście wyjaśniam, jak działa, czym różni się od zabezpieczeń nadprądowych, jaki typ wybrać do domu lub fotowoltaiki i co zrobić, gdy zaczyna wybijać bez oczywistej przyczyny.
Najważniejsze rzeczy o wyłączniku różnicowoprądowym
- RCD reaguje na prąd upływu, a nie na przeciążenie czy klasyczne zwarcie.
- W ochronie osób najczęściej stosuje się czułość 30 mA.
- Do wielu obwodów domowych bezpiecznym punktem startowym jest typ A, ale elektronika, pompy ciepła, ładowarki EV i PV mogą wymagać innych rozwiązań.
- RCD zawsze powinien współpracować z bezpiecznikiem topikowym albo wyłącznikiem nadprądowym.
- Jeśli urządzenie często wybija, najpierw szukaj uszkodzonego odbiornika, wilgoci albo błędnego połączenia neutralnych, a dopiero potem wymieniaj aparat.
Czym jest wyłącznik różnicowoprądowy i czego nie robi
Najprościej mówiąc, wyłącznik różnicowoprądowy porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli pojawia się różnica, oznacza to, że część energii „ucieka” inną drogą - przez uszkodzoną izolację, obudowę urządzenia, wilgoć albo ciało człowieka. Wtedy aparat ma odciąć zasilanie jak najszybciej.
To ważne rozróżnienie, bo różnicówka nie jest zwykłym bezpiecznikiem. Bezpiecznik topikowy albo wyłącznik nadprądowy chronią przewody przed przeciążeniem i zwarciem, a wyłącznik różnicowoprądowy pilnuje, czy prąd nie zaczyna płynąć tam, gdzie nie powinien. W praktyce oba typy zabezpieczeń są potrzebne, ale robią zupełnie inne rzeczy.
Ja zwykle zaczynam od tego właśnie punktu, bo większość nieporozumień bierze się z jednego błędu: ktoś oczekuje, że jedno urządzenie ochroni wszystko. Tak nie jest. Żeby dobrać je poprawnie, trzeba najpierw zrozumieć, kiedy w ogóle reaguje.
Jak działa i kiedy zadziała
W środku RCD pracuje układ, który wykrywa prąd różnicowy, czyli różnicę między przewodem fazowym a neutralnym. Gdy ta różnica przekroczy wartość znamionową, oznaczaną jako IΔn, aparat rozłącza obwód. W ochronie osobistej najczęściej spotkasz czułość 30 mA, bo to poziom stosowany jako dodatkowa ochrona przeciwporażeniowa.
Warto pamiętać, że 30 mA to wartość znamionowa, a nie magiczna granica działająca identycznie w każdej sekundzie i w każdym modelu. Liczy się także konstrukcja urządzenia, warunki pracy i sposób testowania. Dlatego nie traktuję różnicówki jak elementu, który ma „czasem działać”, tylko jak aparat wymagający regularnej kontroli.
Na obudowie zwykle znajdziesz przycisk testowy oznaczony literą T albo Test. To nie jest ozdobny detal. Naciśnięcie go symuluje upływ prądu i pozwala sprawdzić, czy mechanizm wyzwalający nadal działa. W praktyce rozsądnie jest robić taki test regularnie, najczęściej co miesiąc, a w trudniejszych warunkach nawet częściej, zgodnie z instrukcją producenta i lokalnymi zaleceniami. Dzięki temu urządzenie nie staje się „martwym zabezpieczeniem”, które wygląda dobrze, ale nie zadziała.
Jeśli chcesz rozpoznać konkretny model w rozdzielnicy, dobrze jest umieć czytać jego oznaczenia. To od razu prowadzi do kolejnego kroku: wyboru właściwego typu.

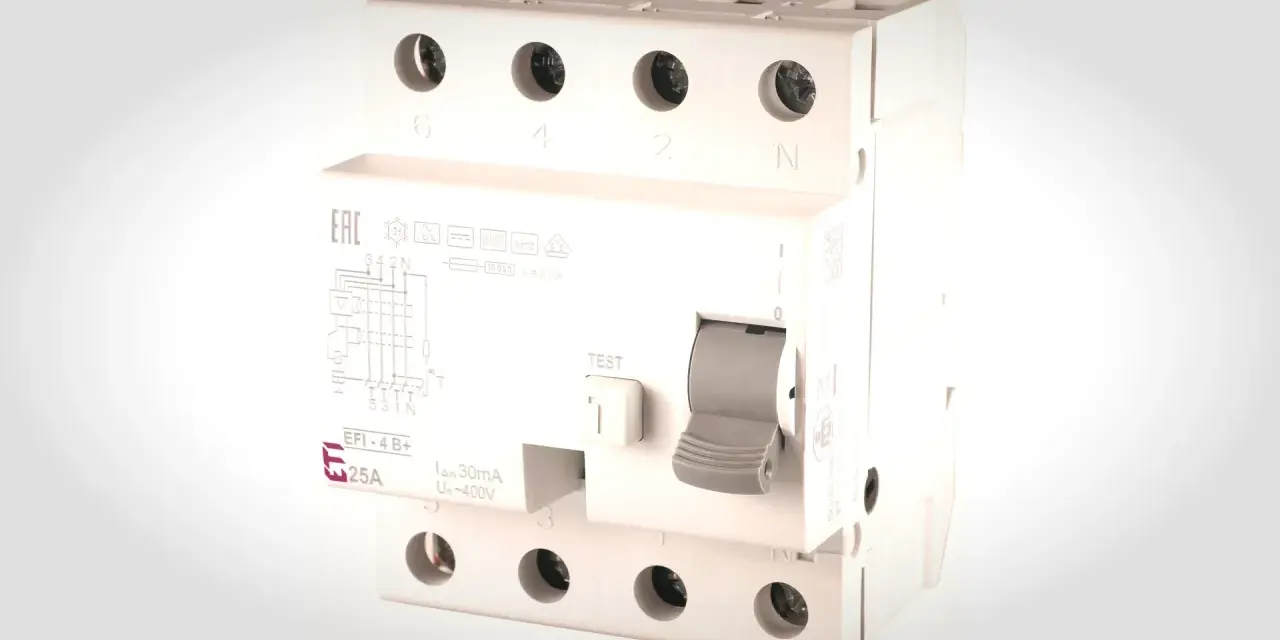

Jak odczytać oznaczenia na obudowie
Na pierwszy rzut oka aparat może wyglądać podobnie do zwykłego wyłącznika, ale na etykiecie ma kilka kluczowych informacji. W praktyce te skróty mówią więcej niż sama cena czy marka.
| Oznaczenie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| IΔn | Znamionowy prąd różnicowy, na przykład 30 mA, 100 mA albo 300 mA | Pokazuje, przy jakim poziomie upływu aparat ma zadziałać |
| In | Znamionowy prąd roboczy, na przykład 25 A, 40 A, 63 A | Musi pasować do obciążenia i reszty instalacji |
| 2P, 4P | Liczba biegunów | Wskazuje, czy aparat obsługuje jeden obwód jednofazowy, czy instalację trójfazową |
| T | Przycisk testowy | Umożliwia sprawdzenie funkcji różnicowoprądowej bez specjalistycznego sprzętu |
| Typ AC, A, F, B | Rodzaj prądów upływu, które aparat potrafi wykryć | To jeden z najważniejszych parametrów przy doborze do elektroniki i PV |
Największy błąd, jaki widzę przy zakupie, to patrzenie wyłącznie na ampery. Sam prąd znamionowy nie wystarczy, jeśli aparat ma pracować z falownikiem, pompą ciepła albo ładowarką samochodu elektrycznego. Kiedy umiesz już odczytać obudowę, łatwiej odróżnić model do zwykłych gniazd od wersji pod elektronikę, fotowoltaikę czy ładowarkę EV.
Jakie typy mają sens w domu, elektronice i fotowoltaice
Tu najczęściej zaczyna się praktyka, a kończy teoria. Typ różnicówki dobiera się do tego, jakie prądy upływu może wytwarzać urządzenie. To ważne, bo nowoczesna elektronika nie zachowuje się tak samo jak proste odbiorniki rezystancyjne.
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny upływu | Starsze, prostsze obwody bez rozbudowanej elektroniki | Przy nowoczesnych zasilaczach i urządzeniach z elektroniką bywa zbyt wąski |
| A | Prąd przemienny i pulsujący prąd stały | Większość obwodów domowych, gniazd, oświetlenia, wielu urządzeń AGD | To często najlepszy punkt startowy, ale nie zawsze wystarcza w instalacjach z falownikami |
| F | Prądy mieszane i wyższe częstotliwości, typowe dla części urządzeń z elektroniką mocy | Pralki, pompy ciepła, niektóre klimatyzatory i inne odbiorniki z przetwornicami | Warto sprawdzić instrukcję urządzenia, bo nie każdy producent wymaga tego samego |
| B | Także gładki prąd stały | Instalacje fotowoltaiczne, część falowników, wybrane ładowarki EV i napędy | Jest droższy, ale tam, gdzie pojawia się składowa DC, bywa konieczny |
W domu najczęściej najrozsądniej zaczynać od typu A. W instalacjach z pompą ciepła, pralką o zaawansowanej elektronice albo klimatyzacją z inwerterem warto już sprawdzić dokumentację producenta. A przy fotowoltaice sprawa robi się jeszcze bardziej techniczna: falownik może generować gładki prąd stały, którego klasyczny typ A nie wykryje. Dlatego przy PV albo ładowaniu EV nie zgaduję „na oko” - patrzę najpierw w instrukcję urządzenia i założenia projektu.
Jeśli instalacja ma być bardziej selektywna, czasem stosuje się też rozwiązania z opóźnieniem zadziałania na poziomie nadrzędnym, żeby nie wyłączać całego domu przy małym problemie w jednym obwodzie. To już jednak temat dla projektanta albo dobrego elektryka, a nie decyzja podejmowana wyłącznie po cenie z katalogu. Właśnie tutaj najłatwiej pomylić różnicówkę z bezpiecznikiem.

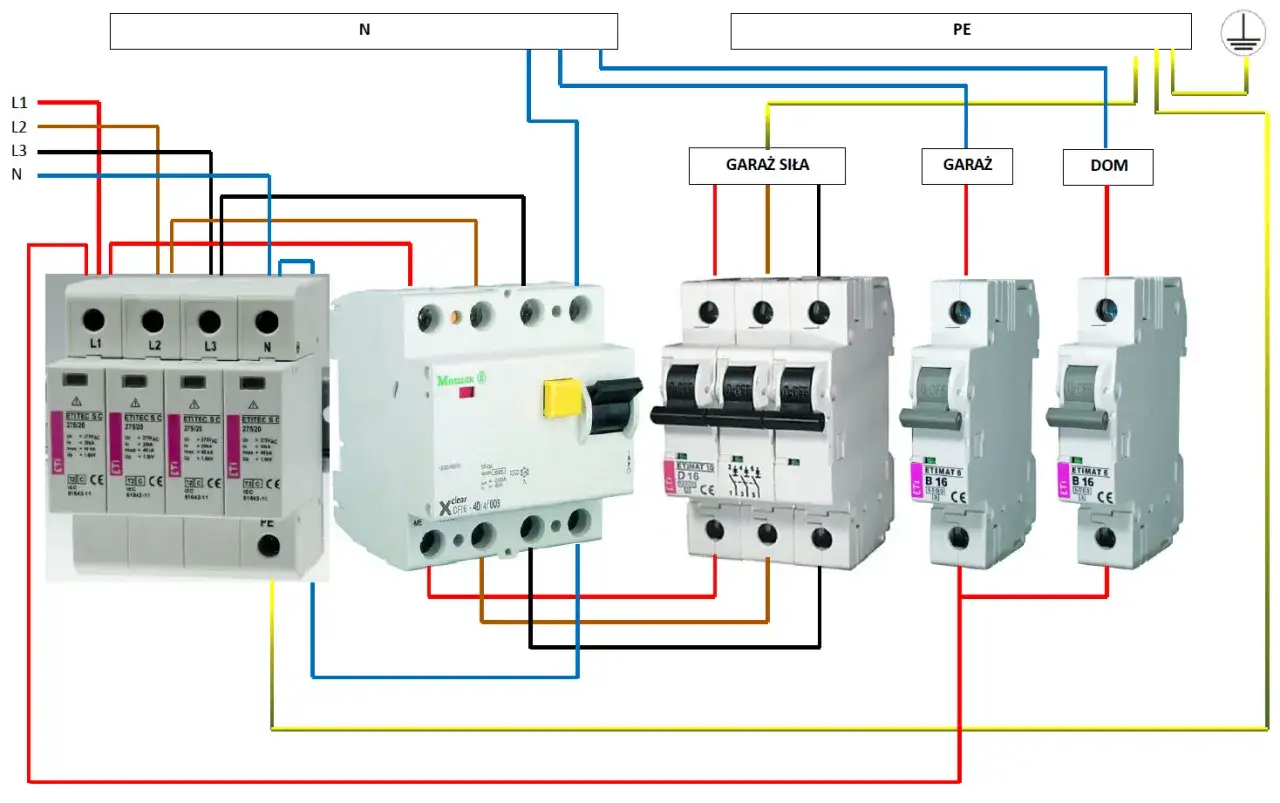

Różnicówka, bezpiecznik, wyłącznik nadprądowy i RCBO
Jeżeli masz w głowie tylko jedno pojęcie „zabezpieczenie”, łatwo o błąd. W praktyce te aparaty uzupełniają się, a nie zastępują nawzajem.
| Urządzenie | Chroni przed | Czego nie robi | Kiedy jest potrzebne |
|---|---|---|---|
| Bezpiecznik topikowy | Skutkami zbyt dużego prądu | Nie wykrywa prądu upływu | W starszych i prostych instalacjach oraz jako element ochrony nadprądowej |
| Wyłącznik nadprądowy | Przeciążeniem i zwarciem | Nie chroni przed porażeniem wynikającym z upływu prądu | W praktycznie każdej nowoczesnej rozdzielnicy |
| Wyłącznik różnicowoprądowy | Porażeniem i skutkami upływu do ziemi | Nie zastępuje ochrony nadprądowej | W obwodach, gdzie ważna jest dodatkowa ochrona ludzi |
| RCBO | Upływem, przeciążeniem i zwarciem w jednym aparacie | Nie rozwiązuje problemów złego doboru typu ani wad instalacji | Gdy chcesz mieć jeden aparat na jeden obwód i łatwiej diagnozować usterki |
W małych i średnich rozdzielnicach RCBO bywa bardzo sensownym kompromisem. Zmniejsza liczbę urządzeń, ułatwia identyfikację awarii i ogranicza sytuację, w której jeden problem gasi pół domu. To nie jest jednak „lepsza różnicówka”, tylko urządzenie łączące dwie funkcje. Gdy to rozdzielisz, dużo łatwiej zdiagnozujesz też powód niepotrzebnych zadziałań.
Co zrobić, gdy różnicówka wybija bez oczywistej przyczyny
Tu widać różnicę między dobrą diagnozą a zgadywaniem. Ja zwykle zaczynam od pytania, czy problem dotyczy jednego obwodu, czy całej rozdzielnicy, bo to od razu zawęża obszar poszukiwań.
- Odłącz urządzenia podpięte do danego obwodu i spróbuj ponownie załączyć aparat.
- Włączaj sprzęty pojedynczo, żeby znaleźć winowajcę.
- Jeśli wyłączenie następuje od razu, nawet bez obciążenia, problem może leżeć w instalacji, wilgoci, uszkodzonej izolacji albo błędnym połączeniu przewodów neutralnych.
- Jeśli zadziała tylko po uruchomieniu jednego urządzenia, to właśnie ono wymaga przeglądu.
- Przy fotowoltaice, pompie ciepła albo ładowarce EV sprawdź instrukcję producenta, bo źródłem problemu może być również niewłaściwy typ zabezpieczenia.
- Nie mostkuj aparatu i nie ignoruj powtarzających się wyłączeń. To nie jest uciążliwy detal, tylko sygnał, że instalacja wymaga diagnostyki.
W praktyce często okazuje się, że winny nie jest sam wyłącznik, tylko suma drobnych upływów z kilku urządzeń albo pomylone przewody neutralne w rozdzielnicy. To szczególnie częste po modernizacjach, kiedy ktoś dołożył nowy obwód, ale nie uporządkował całego układu. Kiedy wiesz, co wybija i w jakich warunkach, łatwiej przejść do dobrego doboru na przyszłość.
Co sprawdzić przed modernizacją rozdzielnicy i montażem nowych zabezpieczeń
Jeżeli modernizujesz instalację, nie zaczynałbym od katalogu producenta, tylko od analizy tego, co naprawdę będzie pracować w obwodach. Liczy się charakter odbiorników, liczba obwodów, układ sieci, miejsce montażu i to, czy w domu pojawiła się już fotowoltaika, pompa ciepła albo ładowarka samochodu elektrycznego.
Najbardziej praktyczna zasada jest prosta: 30 mA wybierasz tam, gdzie priorytetem jest ochrona osób, typ A traktujesz jako bazę dla większości obwodów domowych, a typ B rezerwujesz dla układów z wyraźnym udziałem składowej stałej lub tam, gdzie wymaga tego producent urządzenia. Do tego dochodzi regularny test i porządny podział obwodów, żeby jedna usterka nie wyłączała całego domu.
Jeżeli mam zostawić jedną rzecz na koniec, to tę: wyłącznik różnicowoprądowy nie jest dodatkiem do instalacji, ale jednym z głównych filarów bezpieczeństwa. Dobrze dobrany i regularnie sprawdzany robi ogromną różnicę, zwłaszcza w domach z nowoczesną elektroniką i instalacją PV. Jeśli po modernizacji coś wybija, nie warto tego zagadywać. Najpierw diagnoza, potem decyzja o wymianie lub zmianie typu zabezpieczenia.
