Prawidłowy dobór bezpiecznika do płyty indukcyjnej to kwestia, której nie można bagatelizować. Odpowiednie zabezpieczenie nadprądowe jest absolutnie kluczowe dla bezpieczeństwa Twojej instalacji elektrycznej, samego urządzenia, a co najważniejsze dla bezpieczeństwa domowników. W tym artykule, jako Borys Sadowski, przeprowadzę Cię przez wszystkie niezbędne kroki i wyjaśnię, dlaczego precyzja w tej kwestii jest tak istotna.
Wybór bezpiecznika do płyty indukcyjnej zależy od mocy urządzenia i typu instalacji kluczowe dla bezpieczeństwa.
- Instalacja trójfazowa (400V) jest optymalna dla większości płyt indukcyjnych, zazwyczaj z bezpiecznikiem B16 i przewodami 5x2,5 mm².
- Podłączenie do instalacji jednofazowej (230V) wymaga mocniejszego bezpiecznika B32 (dla 7,4 kW) i przewodów minimum 3x4 mm², co może być wyzwaniem dla starszych instalacji.
- Moc płyty indukcyjnej (np. 7,4 kW) jest bezpośrednio powiązana z wymaganym amperażem bezpiecznika.
- Zawsze stosuj bezpieczniki o charakterystyce B, nie C, dla urządzeń AGD.
- Podłączenie płyty musi wykonać elektryk z uprawnieniami SEP, co jest warunkiem bezpieczeństwa i utrzymania gwarancji.
- Instalacja zasilająca płytę indukcyjną musi być dodatkowo chroniona wyłącznikiem różnicowoprądowym (RCD).
Bezpiecznik do indukcji: dlaczego to tak ważne dla Twojego domu?
Zrozumienie roli bezpiecznika: więcej niż tylko włącznik
Bezpiecznik nadprądowy, często nazywany potocznie "korkiem" lub "esem", to w rzeczywistości wyłącznik instalacyjny, którego podstawową funkcją jest ochrona instalacji elektrycznej oraz podłączonych do niej urządzeń przed skutkami przeciążeń i zwarć. W momencie, gdy prąd płynący przez obwód przekroczy bezpieczną wartość (np. z powodu zbyt wielu włączonych urządzeń lub awarii), bezpiecznik automatycznie przerywa obwód, zapobiegając przegrzewaniu się przewodów, uszkodzeniu sprzętu, a co najważniejsze ryzyku pożaru. W przypadku płyty indukcyjnej, która jest jednym z najbardziej energochłonnych urządzeń w kuchni, prawidłowo dobrany bezpiecznik jest absolutnie niezbędny do zapewnienia jej stabilnej i bezpiecznej pracy.
Konsekwencje złego doboru: od utraty gwarancji po ryzyko pożaru
Niewłaściwy dobór bezpiecznika to poważny błąd, który może mieć daleko idące konsekwencje. Jeśli bezpiecznik będzie zbyt słaby, będzie "wybijał" przy każdym większym obciążeniu, co jest irytujące i utrudnia korzystanie z płyty. Znacznie groźniejsza jest sytuacja, gdy bezpiecznik jest zbyt mocny lub, co gorsza, zostanie zastąpiony prowizorycznym rozwiązaniem. Wówczas, w przypadku przeciążenia lub zwarcia, przewody elektryczne mogą się przegrzewać, co prowadzi do uszkodzenia izolacji, stopienia kabli, a w skrajnych przypadkach do pożaru instalacji. Ponadto, niewłaściwe zabezpieczenie może skutkować uszkodzeniem samej płyty indukcyjnej, a co gorsza, utratą gwarancji producenta, który wymaga profesjonalnego i zgodnego z normami podłączenia. Nie wspominając o bezpośrednim zagrożeniu porażeniem prądem, gdy systemy zabezpieczeń nie działają prawidłowo.
Pierwszy krok: sprawdź, jaką instalację posiadasz 230V czy 400V?
Zanim zaczniesz myśleć o konkretnych wartościach bezpieczników, musisz zidentyfikować typ instalacji elektrycznej w Twoim domu. W Polsce najczęściej spotykamy się z dwoma rodzajami: jednofazową (230V) lub trójfazową (400V), potocznie nazywaną "siłą". Rozpoznanie tego jest kluczowe, ponieważ od tego zależy zarówno schemat podłączenia płyty, jak i wymagany rodzaj oraz wartość bezpiecznika. Najprostszym sposobem na wstępne rozpoznanie jest sprawdzenie głównej rozdzielnicy elektrycznej w domu jeśli do obwodu kuchennego prowadzą trzy oddzielne bezpieczniki połączone ze sobą, to prawdopodobnie masz instalację trójfazową. Możesz też sprawdzić, czy w kuchni znajduje się dedykowane gniazdo "siłowe" (pięciopinowe), choć do płyt indukcyjnych częściej stosuje się bezpośrednie podłączenie do puszki. W razie wątpliwości, zawsze warto skonsultować się z elektrykiem, który szybko oceni stan Twojej instalacji.
Instalacja trójfazowa (400V): optymalne rozwiązanie dla indukcji
Z mojego doświadczenia wynika, że instalacja trójfazowa to zdecydowanie najlepsze rozwiązanie dla nowoczesnych płyt indukcyjnych. Zapewnia ona stabilniejsze zasilanie i pozwala na pełne wykorzystanie mocy urządzenia bez nadmiernego obciążania pojedynczej fazy.
Jak rozpoznać instalację trójfazową w swoim domu?

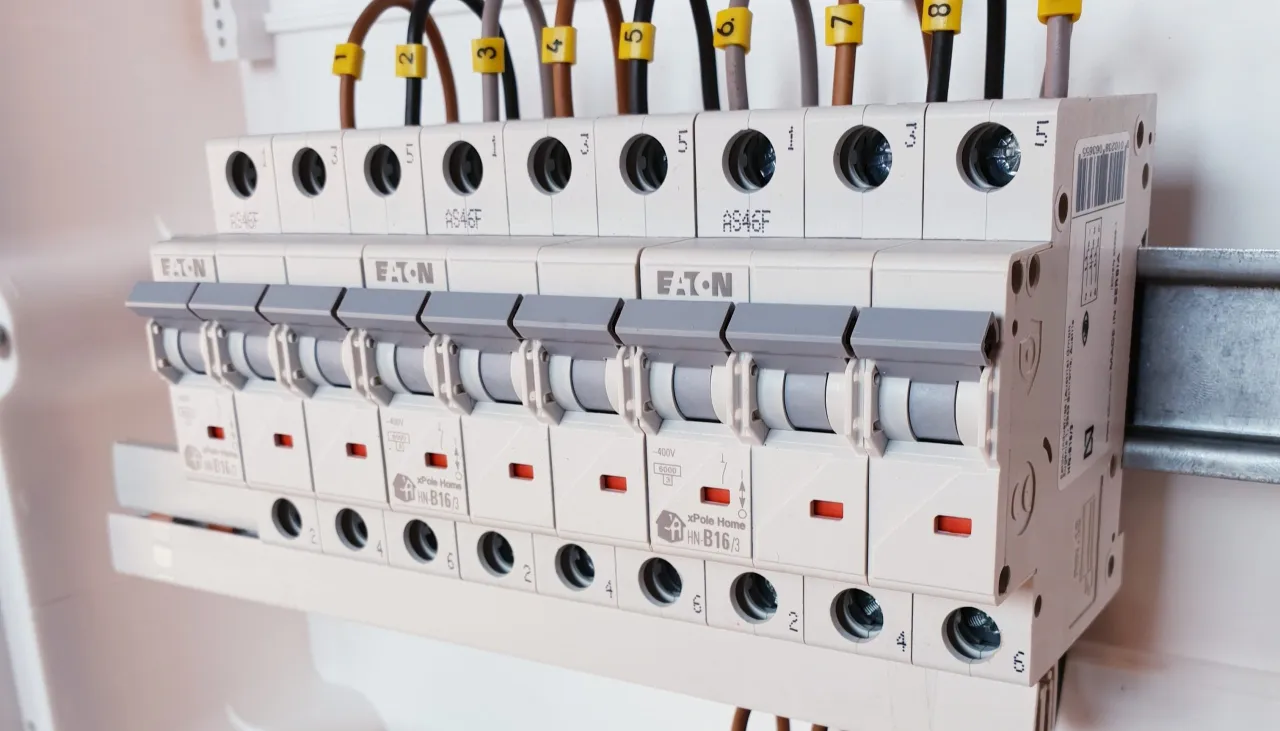

Aby upewnić się, że posiadasz instalację trójfazową, możesz wykonać kilka prostych kroków. Po pierwsze, zajrzyj do głównej rozdzielnicy elektrycznej. Jeśli obwód przeznaczony dla kuchni (lub konkretnie dla płyty indukcyjnej) jest zabezpieczony trzema połączonymi ze sobą wyłącznikami nadprądowymi (tzw. bezpiecznik trójfazowy), to masz "siłę". Po drugie, w miejscu podłączenia płyty, w puszce przyłączeniowej, powinieneś zobaczyć pięć przewodów: trzy fazowe (L1, L2, L3), jeden neutralny (N) i jeden ochronny (PE). Chociaż rzadziej, w niektórych domach może występować dedykowane gniazdo "siłowe" (pięciopinowe), jednak do płyt indukcyjnych zazwyczaj stosuje się bezpośrednie połączenie. Jeśli nadal masz wątpliwości, najbezpieczniej jest wezwać elektryka, który profesjonalnie zweryfikuje typ instalacji.
Jaki bezpiecznik do indukcji 400V? Konkretne parametry (A i charakterystyka)
Dla zdecydowanej większości płyt indukcyjnych o mocy powyżej 7,4 kW (nawet do około 11 kW), podłączanych do instalacji trójfazowej 400V, standardowo stosuje się trójfazowy (potrójny) bezpiecznik nadprądowy o charakterystyce B i wartości 16A (B16). Charakterystyka B jest kluczowa dla urządzeń domowych, ponieważ zapewnia szybką reakcję na umiarkowane przeciążenia, chroniąc zarówno instalację, jak i samą płytę przed uszkodzeniem. To jest naprawdę ważne, aby nie stosować bezpieczników o charakterystyce C, które są przeznaczone do innych zastosowań.
Dlaczego bezpiecznik B16 to najczęstszy wybór dla "siły"?
Bezpiecznik B16 jest najczęstszym i najbardziej optymalnym wyborem dla instalacji trójfazowej z kilku powodów. Przede wszystkim, zapewnia on odpowiednią ochronę dla typowych mocy płyt indukcyjnych, rozkładając obciążenie na trzy fazy. Dzięki temu każda faza jest obciążona mniejszym prądem niż w przypadku instalacji jednofazowej, co minimalizuje ryzyko przeciążenia i niepotrzebnych wyłączeń. Bezpiecznik B16 gwarantuje prawidłowe działanie płyty, jednocześnie skutecznie chroniąc cały obwód przed uszkodzeniami wynikającymi z przeciążenia czy zwarcia. To po prostu sprawdzone i bezpieczne rozwiązanie.

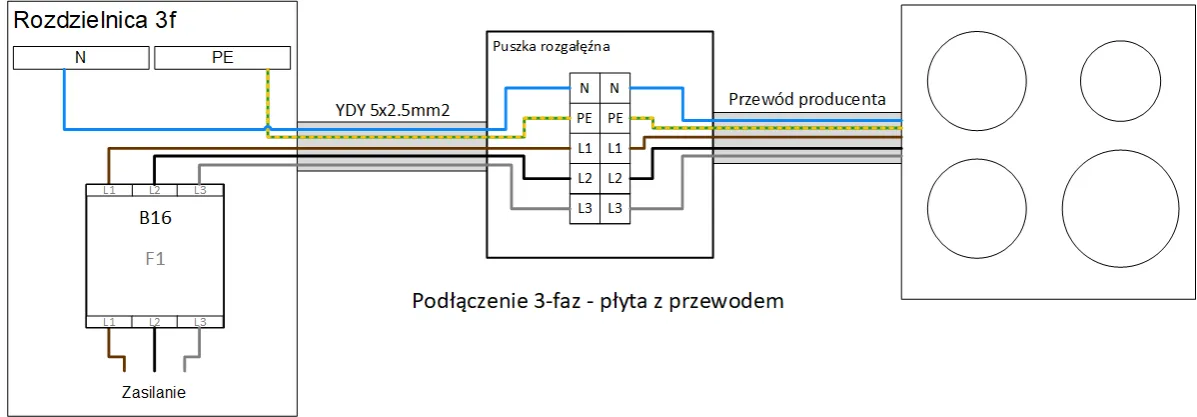

Jakie przewody są niezbędne do bezpiecznego podłączenia na 3 fazach? (5x2,5mm²)
Równie ważny jak bezpiecznik jest odpowiedni przekrój przewodów. Dla obwodu trójfazowego zabezpieczonego bezpiecznikiem 16A, absolutnym wymogiem jest zastosowanie przewodu o przekroju 5x2,5 mm². Liczba "5" oznacza pięć żył (trzy fazowe, neutralny i ochronny), a "2,5 mm²" to minimalny przekrój każdej żyły. Dlaczego to tak ważne? Przewody o zbyt małym przekroju, przy przepływie prądu o zbyt wysokim natężeniu, mogą się przegrzewać, co prowadzi do uszkodzenia izolacji, zwarć, a w najgorszym przypadku do pożaru. Pamiętaj, że przekrój przewodów musi być zawsze dopasowany do wartości bezpiecznika, nigdy odwrotnie. To jest podstawa bezpiecznej instalacji.
Podłączenie do instalacji jednofazowej (230V): wyzwania i możliwości
Płyta indukcyjna na jednej fazie to często kompromis, zwłaszcza w starszych budynkach. Wymaga to szczególnej uwagi i dokładnej oceny możliwości instalacji.
Ograniczenia i wyzwania: czy Twoja instalacja to wytrzyma?
Podłączenie płyty indukcyjnej do instalacji jednofazowej (230V) jest możliwe, ale wiąże się z pewnymi ograniczeniami i wyzwaniami. Głównym problemem jest to, że cała moc płyty (np. 7,4 kW) musi być dostarczona przez jedną fazę, co generuje bardzo wysokie natężenie prądu. Wiele starszych instalacji w Polsce nie jest przystosowanych do tak dużego obciążenia prądowego, rzędu 32A, na jednej fazie. Może to prowadzić do częstego "wybijania" głównego bezpiecznika w mieszkaniu, a co gorsza, do niebezpiecznego przegrzewania się przewodów w ścianach. Niektóre nowoczesne płyty indukcyjne posiadają funkcje zarządzania mocą (Power Management), które pozwalają na ograniczenie maksymalnego poboru prądu, co może być pomocne w takich sytuacjach, ale zawsze należy to zweryfikować ze specyfikacją urządzenia i możliwościami instalacji.
Jaki bezpiecznik do płyty indukcyjnej 230V? Analiza mocy urządzenia
Jeśli zdecydujesz się na podłączenie płyty indukcyjnej do instalacji jednofazowej 230V, musisz bardzo dokładnie dobrać bezpiecznik. Dla typowej płyty indukcyjnej o mocy około 7,4 kW, wymagany jest bezpiecznik o wartości 32A (B32). Dlaczego tak dużo? Wzór na moc (P) to P = U * I, gdzie U to napięcie (230V), a I to prąd (ampery). Zatem I = P / U. Dla 7400W / 230V = około 32,17A. Jak widać, wartość 32A jest absolutnym minimum. Pamiętaj, że zawsze należy sprawdzić dokładną moc Twojej płyty w specyfikacji producenta i na tej podstawie dobrać odpowiedni bezpiecznik.Bezpiecznik B25 czy B32? Kiedy mocniejsza ochrona jest koniecznością
Wybór między bezpiecznikiem B25 a B32 zależy bezpośrednio od mocy Twojej płyty indukcyjnej. Jak już wspomniałem, dla standardowych płyt o mocy około 7,4 kW, bezpiecznik B32 jest zazwyczaj niezbędny. Jeśli jednak posiadasz model o niższej mocy, na przykład 5-6 kW, bezpiecznik B25 (czyli 25A) może być wystarczający. Przykładowo, dla płyty o mocy 5500W: 5500W / 230V = około 23,9A, co mieści się w zakresie bezpiecznika 25A. Zawsze jednak bezwzględnie zweryfikuj to ze specyfikacją techniczną płyty i, co najważniejsze, z możliwościami Twojej instalacji elektrycznej. Nigdy nie dobieraj bezpiecznika "na zapas", jeśli przekrój przewodów jest zbyt mały.

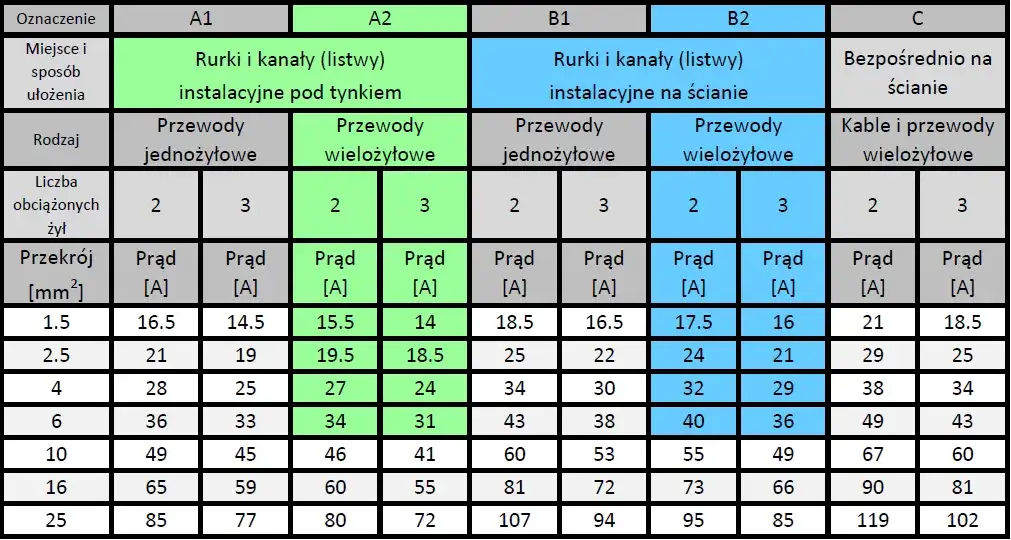

Grubość ma znaczenie: dlaczego przewód 3x4mm² to absolutne minimum?
Dla obwodu jednofazowego z bezpiecznikiem 32A, przewód o przekroju 3x4 mm² jest absolutnym minimum. Liczba "3" oznacza trzy żyły (fazową, neutralną i ochronną), a "4 mm²" to przekrój każdej żyły. W wielu przypadkach, dla większego marginesu bezpieczeństwa i z myślą o przyszłości, zalecane jest nawet zastosowanie przewodu 3x6 mm². Użycie zbyt cienkich przewodów (np. popularnych 3x2,5 mm²) przy tak dużym obciążeniu prądowym jest niezwykle niebezpieczne. Grozi to nie tylko przegrzewaniem się i topieniem izolacji, ale wręcz pożarem. Pamiętaj, że to właśnie przewody są elementem, który fizycznie przewodzi prąd, a bezpiecznik chroni je przed przeciążeniem. Muszą one być do siebie idealnie dopasowane.
Kluczowe pojęcia: co musisz wiedzieć o bezpiecznikach?
Zrozumienie podstawowych terminów technicznych jest niezbędne, aby świadomie rozmawiać z elektrykiem i upewnić się, że Twoja instalacja jest bezpieczna.
Ampery (A): Jak moc płyty przekłada się na wartość bezpiecznika?
Ampery (A) to jednostka natężenia prądu elektrycznego. W praktyce oznaczają one, ile "prądu" płynie przez dany obwód. Im większa moc (wyrażona w Watach lub kilowatach - kW) urządzenia, tym większe natężenie prądu jest potrzebne do jego zasilania. Napięcie (V) w naszych domach jest stałe (230V dla jednej fazy, 400V dla trzech faz), więc to właśnie moc płyty indukcyjnej bezpośrednio przekłada się na wymagany amperaż bezpiecznika. Przykładowo, płyta o mocy 7,4 kW (7400W) przy napięciu 230V potrzebuje około 32 Amperów (7400W / 230V ≈ 32A). Dlatego tak ważne jest, aby bezpiecznik miał wartość równą lub nieco wyższą niż maksymalne natężenie prądu, jakie może pobrać urządzenie, ale jednocześnie nie większą niż dopuszczalna dla przewodów.
Charakterystyka B czy C? Wyjaśniamy, która jest właściwa dla AGD
Charakterystyka bezpiecznika określa, jak szybko zareaguje on na przeciążenie. Dla większości urządzeń AGD, w tym płyt indukcyjnych, standardem i właściwym wyborem jest bezpiecznik o charakterystyce B. Bezpieczniki typu B szybko reagują na umiarkowane przeciążenia (od 3 do 5-krotności prądu znamionowego), co jest idealne dla obwodów z rezystancyjnymi obciążeniami, takimi jak grzałki czy właśnie płyty indukcyjne. Bezpieczniki o charakterystyce C natomiast, reagują wolniej (od 5 do 10-krotności prądu znamionowego) i są przeznaczone do ochrony obwodów z urządzeniami o dużym prądzie rozruchowym, np. silnikami elektrycznymi. Stosowanie bezpiecznika typu C do płyty indukcyjnej w warunkach domowych jest błędem, ponieważ może on nie zadziałać wystarczająco szybko w przypadku przeciążenia, narażając instalację na uszkodzenie.
Wyłącznik nadprądowy vs. różnicowoprądowy (RCD): poznaj różnicę i znaczenie obu
- Wyłącznik nadprądowy (bezpiecznik): Jak już wspomniałem, chroni on instalację przed przeciążeniem i zwarciem. Działa poprzez automatyczne wyłączenie obwodu, gdy prąd przekroczy bezpieczną wartość, chroniąc przewody i urządzenia przed uszkodzeniem.
- Wyłącznik różnicowoprądowy (RCD, potocznie "różnicówka"): Jest to zupełnie inny typ zabezpieczenia, którego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym. RCD monitoruje równowagę prądu płynącego do i z urządzenia. Jeśli wykryje nawet niewielką różnicę (tzw. prąd upływu), co może świadczyć o uszkodzeniu izolacji i ryzyku porażenia, natychmiast wyłącza zasilanie. Zgodnie z obowiązującymi przepisami, obecność RCD jest obowiązkowa dla wszystkich obwodów zasilających gniazda wtyczkowe oraz urządzenia w kuchni i łazience. Oba te wyłączniki są kluczowe dla bezpiecznej instalacji i muszą współpracować ze sobą.
Unikaj błędów: bezpieczne podłączenie płyty indukcyjnej
Podłączenie płyty indukcyjnej to nie jest zadanie dla amatora. Wiele osób próbuje oszczędzać, ale w tym przypadku oszczędności mogą okazać się niezwykle kosztowne.
"Mój szwagier się zna" dlaczego tylko elektryk z uprawnieniami SEP?
To jest jeden z najczęstszych błędów, z jakimi się spotykam. Podłączenie płyty indukcyjnej, zwłaszcza w przypadku instalacji trójfazowej, wymaga nie tylko wiedzy, ale i uprawnień SEP (Stowarzyszenia Elektryków Polskich). Elektryk z takimi uprawnieniami gwarantuje, że podłączenie zostanie wykonane zgodnie z obowiązującymi normami i przepisami, co jest fundamentalne dla bezpieczeństwa. Samodzielne podłączanie, nawet jeśli "szwagier się zna", to ogromne ryzyko. Brak doświadczenia w pracy z dużymi obciążeniami, nieznajomość schematów czy przepisów może prowadzić do poważnych błędów, które mogą skutkować pożarem, uszkodzeniem sprzętu, a nawet zagrożeniem życia. Nie ryzykuj, wezwij profesjonalistę.
Utrata gwarancji: czego producenci wymagają bezwzględnie?
Producenci płyt indukcyjnych są bardzo rygorystyczni w kwestii montażu. W większości przypadków wymagają, aby podłączenie urządzenia zostało wykonane przez elektryka z odpowiednimi uprawnieniami. Jest to warunek konieczny do zachowania ważności gwarancji. Po wykonaniu podłączenia, elektryk powinien dokonać wpisu lub przystawić pieczątkę w karcie gwarancyjnej urządzenia, potwierdzając prawidłowy montaż. Brak takiego potwierdzenia, w przypadku awarii, może skutkować odmową naprawy gwarancyjnej, co oznacza, że będziesz musiał pokryć koszty serwisu z własnej kieszeni. To jest po prostu nieopłacalne ryzyko.
Dobieranie bezpiecznika "na oko" bez sprawdzenia przekroju kabli
Kolejny poważny błąd to dobieranie bezpiecznika bez dokładnej analizy całej instalacji, a w szczególności bez sprawdzenia przekroju istniejących przewodów. Jak już podkreślałem, bezpiecznik musi być dopasowany nie tylko do mocy płyty, ale przede wszystkim do zdolności prądowej przewodów, które zasilają obwód. Założenie zbyt mocnego bezpiecznika do zbyt cienkich przewodów to proszenie się o kłopoty. W sytuacji przeciążenia, bezpiecznik nie zadziała, a przewody będą się przegrzewać, co jest prostą drogą do pożaru. Zawsze, ale to zawsze, najpierw sprawdź przekrój przewodów, a dopiero potem dobierz do nich bezpiecznik.
Przeczytaj również: Brak prądu w domu? Sprawdź bezpiecznik! Poradnik krok po kroku
Ignorowanie mostkowania faz w puszce ukryte zagrożenie
Niektóre płyty indukcyjne są przystosowane do pracy zarówno w instalacjach trójfazowych, jak i jednofazowych. W przypadku podłączenia płyty trójfazowej do instalacji jednofazowej, konieczne jest tzw. mostkowanie faz w puszce przyłączeniowej. Oznacza to połączenie ze sobą przewodów fazowych (L1, L2, L3), tak aby cała moc była pobierana z jednej fazy. Jest to operacja, która musi być wykonana niezwykle precyzyjnie, zgodnie ze schematem producenta płyty i wyłącznie przez wykwalifikowanego elektryka. Nieprawidłowe mostkowanie może spowodować poważne uszkodzenia płyty, wyłączników, a nawet całej instalacji, stwarzając ogromne zagrożenie. To nie jest miejsce na eksperymenty.
Twoja checklista bezpiecznego podłączenia płyty indukcyjnej
Aby upewnić się, że wszystko przebiegnie bezpiecznie i zgodnie z normami, przygotowałem dla Ciebie krótką listę kontrolną:
- Sprawdź moc płyty indukcyjnej (kW) w specyfikacji producenta.
- Określ typ instalacji elektrycznej w domu: jednofazowa (230V) czy trójfazowa (400V).
- Dla instalacji 400V: dobierz bezpiecznik trójfazowy B16A i przewody 5x2,5 mm².
- Dla instalacji 230V: dobierz bezpiecznik jednofazowy B32A (dla 7,4 kW) i przewody minimum 3x4 mm² (zalecane 3x6 mm²). Upewnij się, że instalacja jest w stanie wytrzymać takie obciążenie.
- Zawsze stosuj bezpieczniki o charakterystyce B.
- Upewnij się, że obwód jest chroniony wyłącznikiem różnicowoprądowym (RCD).
- Zleć podłączenie płyty indukcyjnej wyłącznie elektrykowi z uprawnieniami SEP.
- Poproś elektryka o wpis w karcie gwarancyjnej urządzenia.
