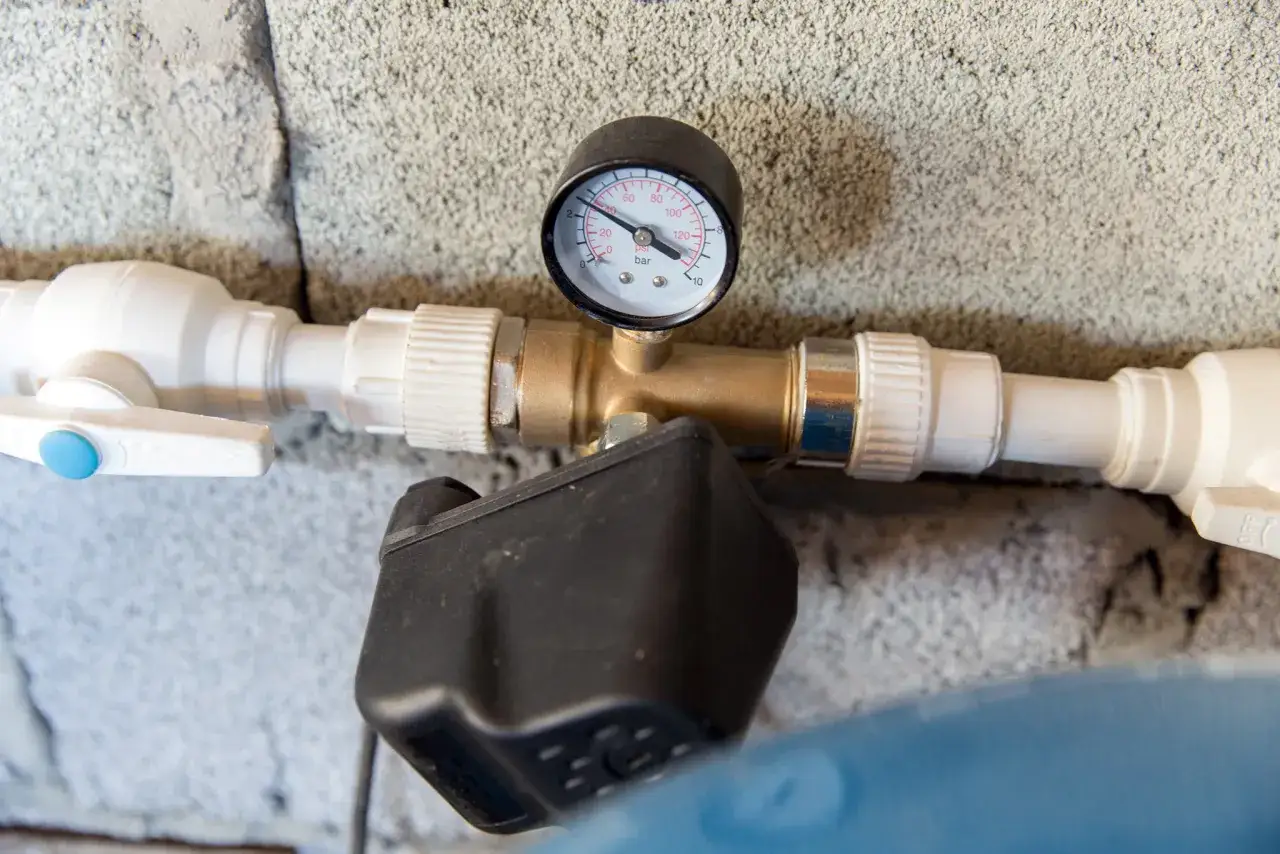

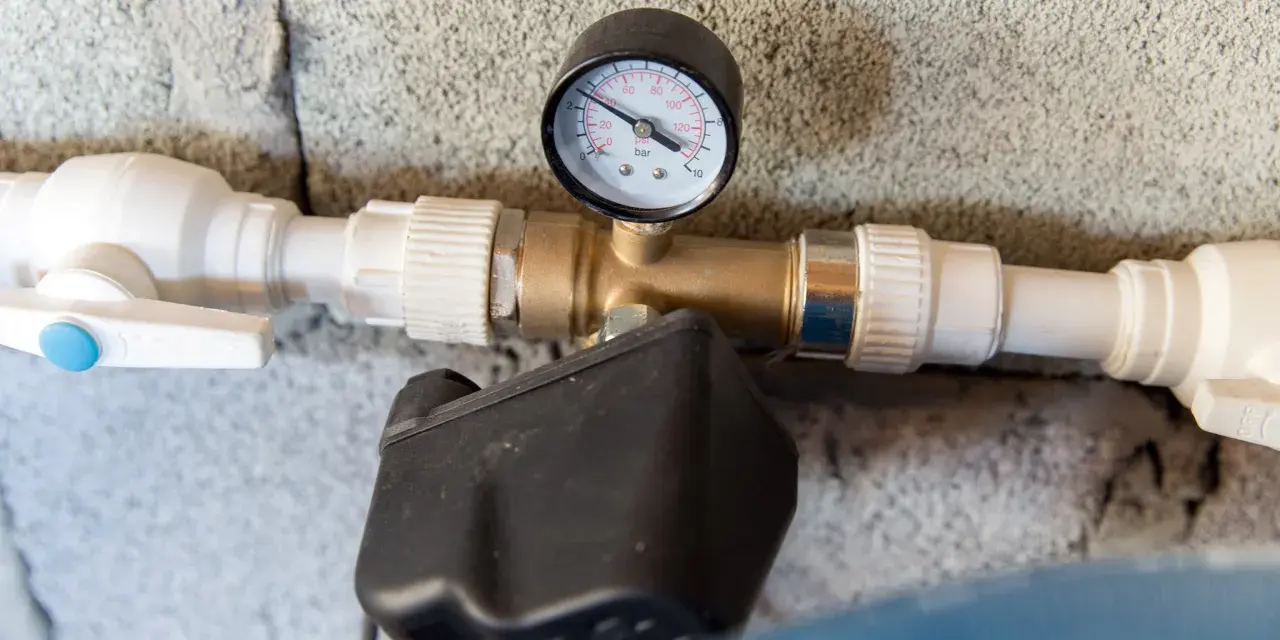

W układach wodnych, grzewczych i pneumatycznych presostat działa jak strażnik progu ciśnienia: pilnuje, kiedy pompa lub sprężarka ma się włączyć, a kiedy odciąć zasilanie. W tym artykule pokazuję, jak działa ten element, czym różni się wersja mechaniczna od elektronicznej, gdzie sprawdza się najlepiej i jak dobrać go tak, żeby instalacja pracowała stabilnie, a nie szarpała co kilka sekund. To praktyczny temat, bo od jednego małego przełącznika często zależy bezpieczeństwo całego obiegu.
Najważniejsze rzeczy do zapamiętania o sterowaniu ciśnieniem
- Wyłącznik ciśnieniowy reaguje na przekroczenie progu, a nie mierzy ciśnienia w sposób ciągły.
- Histereza chroni układ przed częstym załączaniem i przedwczesnym zużyciem pomp oraz sprężarek.
- Wersja mechaniczna jest prostsza i zwykle nie wymaga zasilania pomocniczego, a elektroniczna daje większą elastyczność i diagnostykę.
- W automatyce i energetyce najczęściej pracuje w hydroforach, sprężarkach, obiegach grzewczych oraz układach hydraulicznych.
- Dobór zaczyna się od zakresu ciśnienia, medium i typu resetu, a dopiero później od ceny.
Co robi ten element w układzie automatyki
Najprościej patrzę na niego jak na dwustanowy strażnik procesu. Gdy ciśnienie spadnie poniżej albo wzrośnie powyżej zadanej wartości, urządzenie przełącza styk i uruchamia lub zatrzymuje maszynę. To właśnie dlatego tak często spotyka się go tam, gdzie trzeba utrzymać stabilny obieg, a nie tylko odczytać bieżącą wartość.
W praktyce ten element nie zastępuje przetwornika ciśnienia. Nie daje ciągłego sygnału o każdej zmianie, tylko podejmuje decyzję: włączyć, wyłączyć, zablokować albo zasygnalizować alarm. W automatyce jest to bardzo użyteczne, bo upraszcza sterowanie i zmniejsza liczbę elementów, które mogą się rozjechać w czasie.
Ja zwykle zaczynam analizę od pytania: czy układ ma tylko utrzymać próg, czy także ochronić instalację przed stanem awaryjnym. Od odpowiedzi zależy nie tylko typ urządzenia, ale też sposób resetu i logika całego obwodu. Żeby to dobrze ustawić, trzeba jeszcze zrozumieć, jak działa sam punkt przełączenia i skąd bierze się histereza.
Jak działa i dlaczego histereza ma znaczenie
W praktyce działanie jest proste: ustawiasz punkt, przy którym styk ma zareagować, a potem ustalasz lub akceptujesz różnicę między załączeniem a powrotem do stanu początkowego. Ta różnica to właśnie histereza. Bez niej pompa albo sprężarka mogłaby załączać się i wyłączać zbyt często, co kończy się hałasem, zużyciem i niestabilną pracą całej instalacji.
Przykład jest bardzo czytelny. Jeśli próg załączenia ustawisz na 10 bar, a reset nastąpi dopiero przy około 9 bar, układ ma bufor, który zapobiega „klapaniu” styków. W rozwiązaniach mechanicznych histereza bywa zwykle z góry ustalona przez producenta i często mieści się w granicach 10-20% wartości nastawy. W wersjach elektronicznych da się ją zwykle regulować znacznie swobodniej, często niemal w całym zakresie pomiarowym.
Warto też pamiętać o funkcji okna, która pojawia się głównie w modelach elektronicznych. Wtedy urządzenie nie reaguje na jeden próg, tylko pilnuje, czy ciśnienie mieści się między dwoma wartościami. To rozwiązanie bywa przydatne tam, gdzie proces ma działać tylko w wąskim, bezpiecznym paśmie. Kiedy to już jasne, sensownie jest porównać rozwiązania mechaniczne i elektroniczne, bo różnica między nimi jest bardziej praktyczna niż marketingowa.
Mechaniczny czy elektroniczny wariant lepiej pasuje do Twojej instalacji
Wybór nie sprowadza się do hasła „nowszy jest lepszy”. Mechanika wygrywa prostotą i odpornością, elektronika daje precyzję, diagnostykę i większą kontrolę nad parametrami. W dobrze dobranym układzie oba podejścia mają sens, ale każde w innym miejscu.
| Cecha | Wariant mechaniczny | Wariant elektroniczny |
|---|---|---|
| Zasilanie | Zwykle nie wymaga dodatkowego zasilania pomocniczego. | Wymaga zasilania, ale oferuje więcej funkcji. |
| Nastawa | Prosta regulacja pokrętłem lub śrubą. | Programowanie, często wyświetlacz i przyciski. |
| Histereza | Zazwyczaj stała, wynikająca z konstrukcji. | Często konfigurowalna. |
| Sygnał wyjściowy | Najczęściej tylko styk on/off. | Styk on/off, a nierzadko także sygnał analogowy. |
| Największa zaleta | Odporność, prostota i łatwa obsługa. | Większa elastyczność i lepsza diagnostyka procesu. |
| Typowe zastosowanie | Hydrofor, prosta pompa, sprężarka, podstawowe zabezpieczenie instalacji. | Układ z PLC, monitoring parametrów, procesy wymagające większej precyzji. |
W modelach elektronicznych szczególnie przydaje się to, że mogą nie tylko przełączać styk, ale też przekazywać informację o aktualnym ciśnieniu do sterownika. To ważne tam, gdzie automatyka ma nie tylko reagować, ale też analizować trend, prowadzić rejestrację albo sterować bardziej płynnie. Jeśli zależy Ci wyłącznie na prostym załączaniu i zatrzymywaniu, mechanika zwykle wystarczy. Jeśli potrzebujesz większej kontroli, elektronika daje wyraźnie więcej możliwości. Dopiero wtedy sensownie patrzy się na konkretne zastosowanie, bo w hydroforze i w układzie hydraulicznym te same parametry znaczą coś innego.
Gdzie sprawdza się najlepiej w energetyce i automatyce
W instalacjach związanych z energią najczęściej widzę go w układach pomocniczych, a nie w samych źródłach energii. W fotowoltaice nie steruje panelami, ale bardzo często pracuje wokół pomp, zbiorników, układów chłodzenia, hydroforów i obiegów, które wspierają całą infrastrukturę. To ważne rozróżnienie, bo łatwo mylnie przypisać mu rolę czujnika „od wszystkiego”.
| Zastosowanie | Co kontroluje | Dlaczego to ma znaczenie |
|---|---|---|
| Hydrofor i sieć wodna | Załączenie i wyłączenie pompy przy zadanym zakresie ciśnienia. | Chroni pompę przed pracą ciągłą i poprawia komfort poboru wody. |
| Sprężarka powietrza | Start, stop i czasem odciążenie rozruchu. | Zmniejsza obciążenie silnika i ogranicza ryzyko przegrzania. |
| Układ grzewczy lub pompa ciepła | Minimalne i maksymalne bezpieczne ciśnienie w obiegu. | Pomaga uniknąć pracy przy zbyt niskim ciśnieniu i fałszywych alarmów. |
| Układ solarny z glikolem | Stan ciśnienia w obiegu i sygnały awaryjne. | Ważne przy zmianach temperatury, rozprężaniu medium i sezonowej pracy instalacji. |
| Hydraulika przemysłowa | Ciśnienie robocze zasilania siłowników i zaworów. | Zapobiega spadkom wydajności i uszkodzeniom elementów wykonawczych. |
To właśnie w takich miejscach widać, że prosty wyłącznik potrafi realnie chronić kosztowny osprzęt. Dobrze dobrany próg odcina problem, zanim stanie się awarią. Na tym etapie najłatwiej jednak popełnić błędy w doborze, więc w kolejnym kroku rozbijam je na konkretne kryteria.
Jak dobrać model do konkretnego układu
Ja w praktyce zawsze zaczynam od trzech pytań: jakie ciśnienie jest normalne, jaki jest scenariusz awaryjny i czy urządzenie ma tylko przełączać styk, czy też współpracować z PLC. Dopiero potem patrzę na zakres regulacji, typ medium i sposób montażu. Dzięki temu nie kupuje się rozwiązania „prawie dobrego”, które potem trzeba ratować obejściami.
| Na co patrzeć | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Zakres ciśnienia | Musi obejmować normalną pracę i margines bezpieczeństwa. | Nie dobieraj go „na styk”; w popularnych rozwiązaniach do pomp spotyka się zakresy rzędu 2-20 bar. |
| Medium | Woda, glikol, powietrze i olej obciążają urządzenie inaczej. | Zabrudzone lub agresywne medium wymaga solidniejszej konstrukcji i właściwych materiałów. |
| Typ resetu | Automatyczny nadaje się do sterowania, ręczny do alarmów. | W obwodzie bezpieczeństwa nie pozwalaj, by alarm wracał samoczynnie bez kontroli. |
| Histereza | Za mała powoduje częste cykle załączania, za duża obniża precyzję. | Jeśli układ „klika”, problemem często nie jest pompa, tylko źle dobrana różnica załączeń. |
| Styk i obciążenie | Nie każdy styk może bezpośrednio sterować cewką, silnikiem albo wejściem PLC. | Przy większym obciążeniu zastosuj przekaźnik pośredni. |
| Obudowa i odporność | Wilgoć, pył i drgania skracają żywotność. | Do kotłowni, maszynowni i pracy na zewnątrz szukaj wyższej klasy ochrony i solidnej mechaniki. |
W kompaktowych wersjach do pomp często spotyka się przyłącza G 1/4 albo G 1/2, a w rozwiązaniach przemysłowych dochodzą mocniejsze obudowy i wersje odporne na drgania. W praktyce to właśnie mechanika montażu, a nie sam katalogowy opis, decyduje o trwałości układu. Kiedy już wiesz, jak dobrać parametry, warto jeszcze uniknąć kilku błędów, które widać w serwisie zaskakująco często.
Najczęstsze błędy przy montażu i regulacji
- Zbyt mała histereza powoduje częste włączanie i wyłączanie urządzenia, co przyspiesza zużycie pomp, silników i styków.
- Montaż w miejscu z silnymi pulsacjami ciśnienia daje fałszywe odczyty i niepotrzebne przełączenia.
- Ignorowanie rodzaju medium kończy się problemami z uszczelnieniem, korozją albo zaklejaniem mechanizmu.
- Ustawienie progu bez odniesienia do realnego ciśnienia roboczego prowadzi do pracy poza zakładanym zakresem.
- Złe dobranie obciążenia styków jest częstą przyczyną przepalania elementów wykonawczych albo niestabilnej pracy sterowania.
- Brak uwzględnienia temperatury i drgań sprawia, że układ działa poprawnie tylko „na stole”, a nie w realnej instalacji.
Najbardziej problematyczne są instalacje, w których urządzenie działa jeszcze „jakoś”, więc nikt nie szuka przyczyny. Ja patrzę wtedy na dwa objawy: częste cykle pracy i niestabilny punkt przełączania. Jeśli oba występują razem, zwykle problem leży w doborze albo w miejscu montażu, nie w samej pompie. Jeśli jednak układ ma robić coś więcej niż proste załączanie i odłączanie, potrzebny jest już inny typ sygnału.
Kiedy wyłącznik wystarczy, a kiedy lepiej sięgnąć po przetwornik
Jeśli instalacja ma tylko pilnować progu i włączać albo wyłączać urządzenie, wyłącznik ciśnieniowy jest najprostszym i zwykle najbardziej niezawodnym wyborem. Gdy sterownik ma analizować trend, robić regulację płynną albo zapisywać dane do PLC, lepiej sprawdzi się przetwornik ciśnienia z sygnałem analogowym. W dobrze zaprojektowanej automatyce te dwa elementy często się nie wykluczają, tylko uzupełniają.
To, co dla wielu osób wygląda jak drobny detal, w praktyce decyduje o kulturze pracy całego układu. Dobrze dobrany presostat potrafi utrzymać instalację w ryzach bez zbędnej komplikacji, a gdy potrzeba precyzyjniejszego nadzoru, warto od razu przewidzieć rozwiązanie z ciągłym pomiarem. Wtedy automatyka działa prościej, stabilniej i łatwiej ją potem serwisować.
