W automatyce jeden źle dobrany siłownik potrafi spowolnić całą linię, zwiększyć zużycie energii i wprowadzić problemy z precyzją. Ten tekst pokazuje, jak rozumieć napędy liniowe i obrotowe, czym różnią się ich odmiany, gdzie sprawdzają się najlepiej oraz na co patrzeć przy doborze do realnego projektu. Dorzucam też praktyczne uwagi z perspektywy instalacji związanych z energią i fotowoltaiką, bo tam szczelność, odporność na warunki zewnętrzne i niezawodność mają szczególne znaczenie.
Najpierw ustala się siłę, skok i warunki pracy
- Napęd zamienia energię elektryczną, pneumatyczną albo hydrauliczną na ruch liniowy lub obrotowy.
- Pneumatyka wygrywa prostotą i szybkością, elektryka precyzją oraz łatwą integracją z PLC, a hydraulika siłą.
- W aplikacjach zewnętrznych liczą się IP, zakres temperatur, odporność na korozję i poprawne prowadzenie przewodów.
- W fotowoltaice napędy bywają używane w trackerach i układach regulacji, ale opłacalność zależy od skali, serwisu i warunków pracy.
- Dobór zaczynam od obciążenia, skoku, prędkości, cyklu pracy i sposobu sterowania, a dopiero potem wybieram konkretny model.
- Za duży lub za mały napęd potrafi kosztować więcej niż dobrze policzony układ.

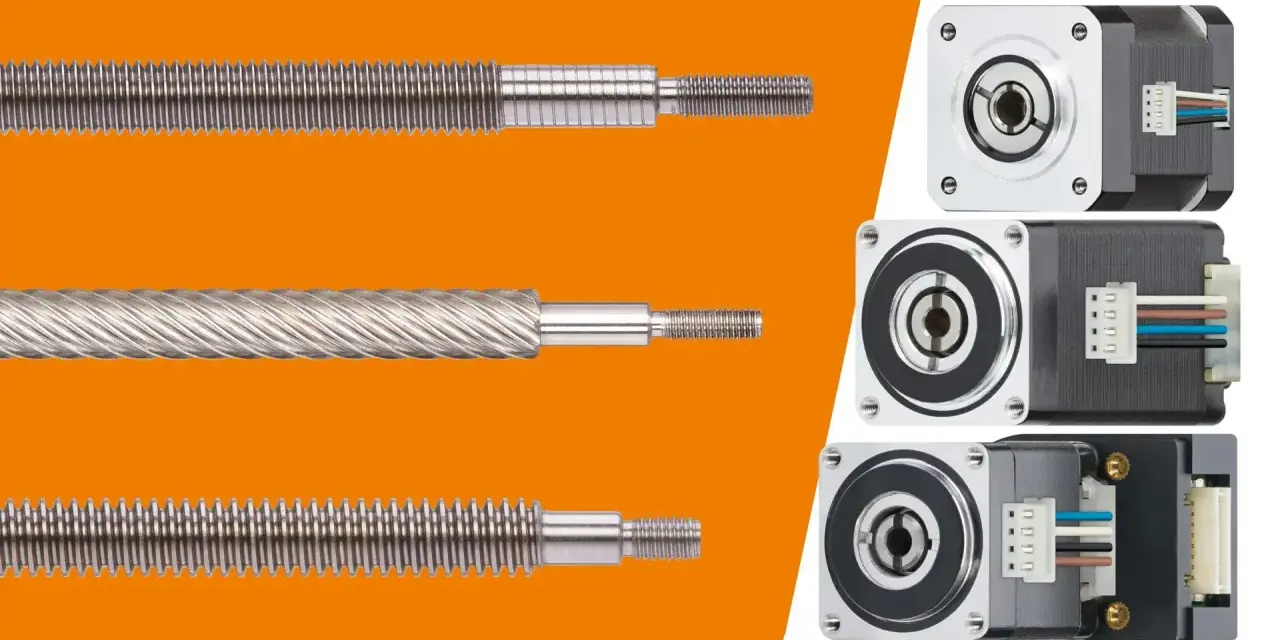

Jak działa napęd zamieniający energię na ruch
W praktyce chodzi o urządzenie, które przyjmuje energię z określonego źródła i oddaje ją jako ruch. Najczęściej jest to ruch liniowy, czyli wysuw i wsuw tłoczyska, albo ruch obrotowy, gdy potrzebne jest przekręcenie wału, dźwigni lub ramienia. Różnica wydaje się prosta, ale w projekcie decyduje o wszystkim: o sile, prędkości, dokładności i o tym, jak długo cały układ wytrzyma bez problemów.
Ja zawsze zaczynam od pytania, czy element ma tylko przesunąć część maszyny, czy ma też ją precyzyjnie pozycjonować. To rozróżnienie od razu prowadzi do innych decyzji: inne będą wymagania dla zwykłego wypchnięcia klapy, inne dla pozycjonowania panelu, a jeszcze inne dla docisku czy chwytania detalu.
Gdy potrzebny jest ruch liniowy
Ruch liniowy jest najczęstszy w automatyce. Taki układ przesuwa stół, suwak, chwytak, zasuwę, klapę albo prowadnicę. Tutaj najważniejsze są: skok, siła, prędkość, powtarzalność i odporność na obciążenia boczne. Jeśli mechanika jest źle prowadzona, nawet mocny napęd zacznie się męczyć, grzać lub szybciej zużywać.
Przeczytaj również: Jaki bezpiecznik do klimatyzacji 5 kW? Wybierz bezpiecznie i mądrze!
Gdy potrzebny jest obrót
Ruch obrotowy przydaje się tam, gdzie trzeba otwierać przepustnice, zawory, klapy wentylacyjne, zwalniać blokady albo ustawiać element pod określonym kątem. W takich przypadkach liczy się moment obrotowy, czyli zdolność do wykonania pracy przy obrocie, a nie sama prędkość. Jeśli układ ma działać w cyklach i ma być powtarzalny, przydaje się też sprzężenie zwrotne, na przykład z enkodera lub czujnika położenia.
Jakie są rodzaje i czym się różnią
Najczęstszy błąd przy wyborze polega na patrzeniu tylko na to, czy coś „ma się ruszać”. W praktyce trzeba odpowiedzieć na pytanie, jakim medium ma to być zasilane, jaką dokładność ma dawać układ i ile miejsca mamy na montaż. Poniższe zestawienie porządkuje najważniejsze warianty.
| Rodzaj | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Pneumatyczny | Gdy liczy się szybkość, prostota i niski koszt wejścia, a w zakładzie jest sprężone powietrze | Prosta budowa, szybkie cykle, dobra odporność na wiele warunków przemysłowych | Mniejsza precyzja pozycjonowania, potrzeba przygotowanego powietrza, ograniczona kontrola ruchu |
| Elektryczny | Gdy potrzebna jest dokładność, płynna regulacja i łatwa integracja z automatyką | Precyzja, powtarzalność, wygodne sterowanie z PLC, łatwe monitorowanie położenia | Wyższa złożoność sterowania, większa cena zakupu, konieczność dobrej ochrony przed środowiskiem |
| Hydrauliczny | Gdy układ musi przenosić bardzo duże siły lub pracować w ciężkich warunkach | Bardzo duża siła, wysoka odporność mechaniczna, dobra praca przy dużych obciążeniach | Większa masa, ryzyko wycieków, wyższe wymagania serwisowe i instalacyjne |
| Obrotowy lub półobrotowy | Gdy zamiast przesunięcia potrzebny jest obrót elementu o określony kąt | Naturalny wybór do zaworów, klap i przepustnic, prosty sposób realizacji ruchu obrotowego | Ograniczony zakres kąta, potrzeba dobrego doboru momentu i ograniczników |
W ciasnej zabudowie często wybieram wersje teleskopowe, bo pozwalają uzyskać długi wysuw przy krótszej długości złożonej. To wygodne rozwiązanie, ale tylko wtedy, gdy konstrukcja naprawdę tego wymaga. Jeśli można to zrobić prościej, zwykle lepiej zostawić mniej ruchomych części i mniej punktów potencjalnej awarii.
W aplikacjach pośrednich zdarza się też kompromis: serwo-pneumatyka. To dobry kierunek wtedy, gdy zwykła pneumatyka jest zbyt „zero-jedynkowa”, ale pełne rozwiązanie elektryczne byłoby niepotrzebnie drogie lub zbyt rozbudowane. Właśnie takie decyzje odróżniają poprawny dobór od wyboru „z katalogu”.
Gdzie sprawdzają się w automatyce i energetyce
Najbardziej oczywiste zastosowania to linie pakujące, sortowniki, podajniki, systemy chwytania, prasy pomocnicze i mechanizmy pozycjonujące. Tam napęd pracuje w krótkich, powtarzalnych cyklach i ma być przede wszystkim niezawodny. W takich miejscach cenię rozwiązania, które dają łatwy serwis i prostą diagnostykę, bo przestój kosztuje więcej niż sam element.
W energetyce i instalacjach związanych z fotowoltaiką napędy pojawiają się tam, gdzie trzeba regulować położenie: w trackerach, klapach, osłonach, wentylacji technicznej, przepustnicach czy układach pomocniczych. Przy trackerach PV ważne są nie tylko dokładność i powtarzalność, ale też odporność na deszcz, pył, mróz, wiatr i promieniowanie UV. W polskich warunkach szczególnie liczy się też zachowanie w zimie, bo śnieg i niskie temperatury bardzo szybko obnażają słabe uszczelnienie albo zbyt mały zapas mechaniczny.
Jeśli chodzi o panele fotowoltaiczne, trzeba zachować zdrowy rozsądek. Na dużych instalacjach nadążanie za słońcem może mieć sens, ale w małych projektach dachowych zysk bywa zjedzony przez koszt mechaniki, serwisu i dodatkowych punktów awarii. Ja patrzę na to praktycznie: jeśli układ ma pracować na zewnątrz przez lata, musi być opłacalny nie tylko energetycznie, ale też eksploatacyjnie.
Jak dobrać go do projektu krok po kroku
Dobór zaczynam od parametrów ruchu, a nie od nazwy produktu. To oszczędza czas i chroni przed kupnem czegoś, co wygląda dobrze na papierze, ale nie pasuje do realnej aplikacji.
- Określam rodzaj ruchu - liniowy czy obrotowy, ciągły czy skokowy, z pozycjonowaniem czy bez.
- Liczymy obciążenie - masa, tarcie, opory, siły boczne i ewentualne przeciążenia przy starcie oraz zatrzymaniu.
- Ustalam skok i prędkość - za mały skok blokuje mechanikę, za duży często niepotrzebnie podnosi koszt i gabaryt.
- Wybieram źródło energii - elektryka, sprężone powietrze albo hydraulika; tu decydują warunki zakładu i wymagany sposób sterowania.
- Sprawdzam sterowanie - PLC, krańcówki, enkoder, potencjometr, czujniki położenia, a czasem po prostu prosty układ dwupołożeniowy.
- Ocenia warunki otoczenia - temperatura, pył, wilgoć, korozja, wibracje, promieniowanie UV i łatwość czyszczenia.
- Patrzę na montaż i serwis - dostęp do punktów mocowania, prowadzenie przewodów, możliwość wymiany części i czas przestoju.
Warto też pamiętać o zapasie. Nie chodzi o ślepe przewymiarowanie, tylko o rozsądny margines, który uwzględnia starzenie się mechaniki, zmiany temperatury i chwilowe skoki obciążenia. Najlepsze projekty, które widzę, nie są „najmocniejsze”, tylko najlepiej policzone.
Najczęstsze błędy, które psują efekt
- Dobór po samej sile bez uwzględnienia bocznych obciążeń i prowadzenia mechanicznego.
- Ignorowanie cyklu pracy - napęd, który ma pracować sporadycznie, zachowuje się inaczej niż układ uruchamiany setki razy na godzinę.
- Brak sprzężenia zwrotnego tam, gdzie pozycjonowanie ma być dokładne i powtarzalne.
- Złe prowadzenie kabli i przewodów, które kończy się przetarciem, zagięciem albo problemami przy ruchu pełnym.
- Zbyt mała odporność środowiskowa - pył, wilgoć, mróz i korozja bardzo szybko obniżają niezawodność.
- Mylenie prostoty z przypadkowością - najprostszy układ nie musi być najtańszy, jeśli później wymaga częstych napraw.
Najbardziej kosztowny błąd widzę wtedy, gdy ktoś próbuje uratować źle zaprojektowaną mechanikę „mocniejszym modelem”. To zwykle nie działa. Jeśli prowadzenie, osie, mocowania i ograniczniki są słabe, nawet porządny napęd będzie pracował pod złym kątem i szybciej się zużyje.
Co sprawdzić przed zamówieniem napędu do instalacji energetycznej
- Czy ruch ma być liniowy, czy obrotowy, i jaki ma być rzeczywisty zakres pracy.
- Czy układ ma działać wewnątrz, czy na zewnątrz, oraz jaki poziom ochrony IP jest potrzebny.
- Czy ważniejsza jest siła, szybkość, precyzja, czy oszczędność energii w długim okresie.
- Czy system ma być sterowany ręcznie, przez przekaźniki, czy przez PLC z czujnikami położenia.
- Czy serwis będzie prosty, a części zamienne dostępne bez długiego przestoju.
W dobrze zaprojektowanej automatyce ten element ma być niewidoczny: ma działać cicho, przewidywalnie i bez walki z mechaniką. Jeśli projekt dotyczy fotowoltaiki lub innej instalacji na zewnątrz, najwięcej zysku daje zwykle nie najsilniejszy model, tylko ten, który najlepiej pasuje do ruchu, środowiska i sposobu sterowania.
