Modbus RTU to jeden z tych protokołów, które nadal robią robotę w automatyce przemysłowej, zwłaszcza tam, gdzie liczy się prostota, przewidywalność i łatwa integracja urządzeń po RS-485. W tym tekście pokazuję, jak działa ta komunikacja, gdzie sprawdza się najlepiej, jakie ma ograniczenia i na co zwrócić uwagę, żeby nie tracić czasu na typowe błędy przy uruchamianiu.
Najważniejsze informacje o komunikacji szeregowej, które warto znać przed integracją urządzeń
- To protokół warstwy aplikacji, który sam nie narzuca medium transmisji, ale w praktyce najczęściej działa na RS-485 lub RS-232.
- Ramka w trybie RTU jest binarna, a jej poprawność kontroluje CRC-16; po stronie instalacji kluczowe są też przerwy czasowe między znakami.
- W jednej sieci jeden sterownik nadrzędny odpytuje wiele urządzeń podrzędnych, a każde z nich ma własny adres.
- Najlepiej sprawdza się tam, gdzie potrzeba prostego odczytu rejestrów, np. w falownikach, licznikach energii, sterownikach HVAC i układach PV.
- Najczęstsze problemy to zły adres, rozjechane parametry portu, brak terminacji linii i błędne mapowanie rejestrów.
Dlaczego ten protokół wciąż jest tak popularny
W automatyce lubię rozwiązania, które nie próbują robić wszystkiego naraz. Ten serialny wariant Modbusa właśnie taki jest: prosty w założeniach, lekki po stronie urządzeń i wystarczająco uniwersalny, żeby łączyć PLC, falowniki, analizatory sieci, liczniki energii czy sterowniki procesowe. Według specyfikacji Modbus Organization sam standard opisuje wymianę danych między urządzeniami, ale nie przywiązuje protokołu do jednego medium, dlatego dobrze czuje się zarówno na interfejsach szeregowych, jak i w wersjach sieciowych.
Największa zaleta jest praktyczna: wiele urządzeń „mówi” tym samym językiem, więc integrator nie musi za każdym razem uczyć się zupełnie nowego modelu komunikacji. Z drugiej strony trzeba pamiętać o ograniczeniu, które łatwo zignorować na etapie projektu: to nie jest magistrala do wysokiej przepustowości ani do rozproszonego, bardzo odpornego sterowania krytycznego. Im więcej urządzeń i im bardziej skomplikowane pytania, tym mocniej widać jego szeregową naturę. To dobry moment, żeby zejść poziom niżej i zobaczyć, jak wygląda ruch na magistrali.
Jak działa ramka i adresowanie w praktyce
W trybie RTU dane są przesyłane binarnie, a nie jako znaki ASCII. Ramka zawiera adres urządzenia, kod funkcji, dane i dwa bajty CRC-16, które służą do wykrywania błędów transmisji. To ważne, bo urządzenie nie „zgaduje” poprawności wiadomości, tylko sprawdza ją po odebraniu; jeśli CRC się nie zgadza, ramka jest odrzucana. Adres 0 działa jako broadcast, więc jedno zapytanie można skierować do wszystkich urządzeń na linii naraz.
Istotna jest też warstwa czasowa. Specyfikacja serial line opisuje przerwę między ramkami na poziomie co najmniej 3,5 czasu znaku, a zbyt długa pauza wewnątrz ramki może zostać potraktowana jako błąd. W praktyce oznacza to, że źle ustawione parametry portu albo przeciążony sterownik potrafią wywołać problemy, mimo że przewody są podłączone poprawnie.
Najczęściej spotkasz kilka klas funkcji:
- odczyt cewek i wejść dyskretnych, czyli stanów 1-bitowych,
- odczyt i zapis rejestrów 16-bitowych,
- zapis pojedynczych lub wielu punktów naraz.
Warto też pamiętać, że adresowanie bywa mylące. Jedno urządzenie może w dokumentacji pokazywać rejestry od 30001 albo 40001, a samo zapytanie w ramce używa adresu względnego. Jeśli urządzenie zwraca wartości 32-bitowe, zwykle zajmują dwa rejestry, a kolejność słów i bajtów trzeba sprawdzić w dokumentacji, bo producenci nie zawsze stosują ten sam układ. To jedna z tych rzeczy, które wyglądają banalnie na papierze, a potem potrafią zabrać godzinę debugowania. Gdy już to uporządkujesz, można sensownie ocenić, gdzie taki bus naprawdę daje przewagę.
Gdzie sprawdza się najlepiej w automatyce i energetyce

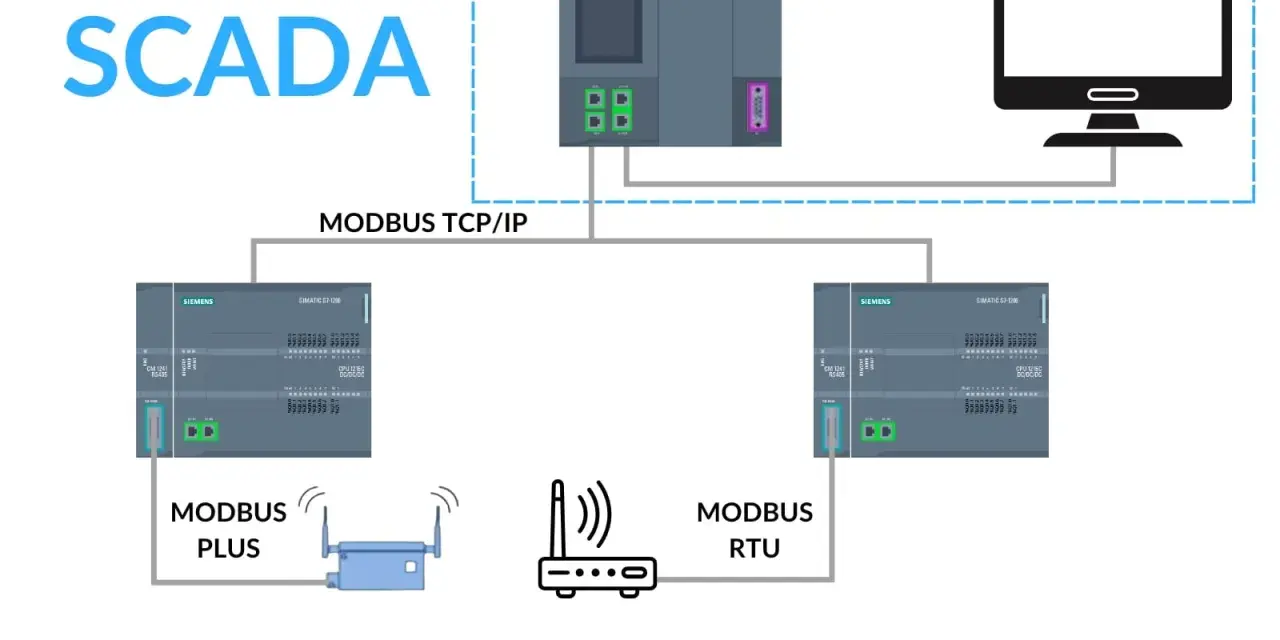

Najczęściej widzę ten protokół tam, gdzie trzeba zebrać dane z wielu prostych urządzeń i wystawić je do nadrzędnego systemu: PLC, SCADA, HMI albo bramki komunikacyjnej. W energetyce i fotowoltaice ma to szczególne znaczenie, bo bardzo często chodzi o odczyt parametrów z falownika, licznika energii, analizatora jakości zasilania albo magazynu energii.W takich instalacjach protokół dobrze pasuje do zadań typu:
- monitorowanie produkcji PV i zużycia energii w obiekcie,
- odczyt mocy, napięć, prądów i energii z liczników,
- sterowanie pracą falownika lub rejestracja stanów alarmowych,
- integracja z systemem BMS albo lokalnym EMS,
- zbieranie danych z urządzeń rozproszonych w rozdzielnicy lub maszynowni.

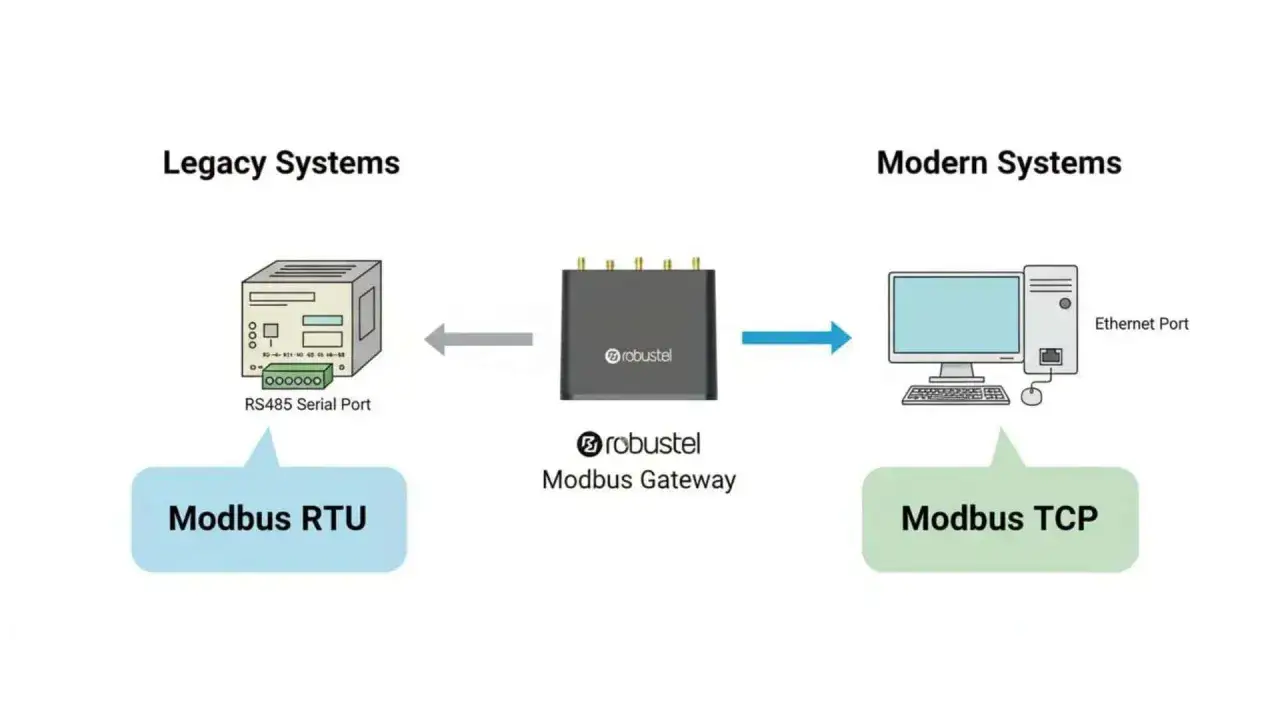

Tu pojawia się praktyczny plus dla inwestora: nie trzeba wymieniać całej automatyki, żeby zacząć sensownie zbierać dane. Często wystarcza dobrze opisany interfejs Modbus i poprawnie dobrana bramka. Jednocześnie trzeba uczciwie powiedzieć, że nie każde urządzenie opisuje rejestry równie jasno. Jeśli producent podaje mapę rejestrów nieprecyzyjnie albo stosuje własne rozszerzenia, integracja robi się bardziej ręczna, a czas wdrożenia rośnie. Z tego powodu przy zakupie sprzętu nie patrzę wyłącznie na to, czy obsługuje komunikację, ale na jakość dokumentacji i listę konkretnych rejestrów.
To prowadzi naturalnie do pytania, jak taki system uruchomić bez zgadywania ustawień.
Jak poprawnie uruchomić sieć bez zbędnych testów metodą prób i błędów
Jeśli składam nową magistralę, zawsze zaczynam od tych samych czterech rzeczy: adresu urządzenia, parametrów portu, topologii okablowania i mapy rejestrów. To brzmi prosto, ale w praktyce właśnie tu powstaje większość problemów. Jeden błąd w parzystości albo w prędkości transmisji wystarczy, żeby urządzenia „milczały”, mimo że warstwa fizyczna wygląda poprawnie.
- Ustal jeden adres dla każdego urządzenia i sprawdź, czy nie ma konfliktów na magistrali.
- Uzgodnij identyczne parametry portu: baud rate, parzystość, liczbę bitów stopu i długość słowa danych.
- Sprawdź terminację i polaryzację linii, zwłaszcza na RS-485, bo bez tego odbicia sygnału szybko psują komunikację.
- Porównaj mapę rejestrów w dokumentacji z tym, co naprawdę czyta sterownik nadrzędny.
Przy integracji z instalacją PV zwracam jeszcze uwagę na jedną rzecz: urządzenia energoelektroniczne bywają wrażliwe na zakłócenia, więc prowadzenie przewodu komunikacyjnego obok kabli mocy to proszenie się o kłopoty. Ekranowanie, poprawne uziemienie i rozsądne prowadzenie tras kablowych często dają większy efekt niż wymiana samego oprogramowania. Jeśli projekt jest większy, lepiej od razu przewidzieć diagnostykę, bo później oszczędza się na każdym serwisowym wyjeździe.
To też dobry moment, żeby porównać ten wariant z dwoma najbliższymi alternatywami, bo od tego zwykle zależy świadomy wybór technologii.
Jak wypada na tle wersji ASCII i TCP
Nie ma sensu udawać, że każda odmiana Modbusa rozwiązuje ten sam problem równie dobrze. RTU jest zwykle wybierany tam, gdzie zależy mi na prostocie i lekkości transmisji, ASCII bywa używany głównie do łatwiejszego podglądu danych, a TCP do sieci Ethernet i integracji przez infrastrukturę IT.
| Cecha | Tryb RTU | ASCII | TCP |
|---|---|---|---|
| Transmisja | Binarna, zwarta | Tekstowa, bardziej rozbudowana | Po sieci Ethernet/IP |
| Typowe medium | RS-485, RS-232 | RS-485, RS-232 | Ethernet |
| Szybkość danych | Zwykle lepsza od ASCII przy tym samym baud rate | Niższa, bo ramki są dłuższe | Najwygodniejsza w sieciach IP |
| Diagnostyka | Wymaga narzędzi i znajomości ramek | Łatwiejsza do ręcznego odczytu | Wygodna w systemach sieciowych |
| Najlepsze zastosowanie | Lokalne magistrale urządzeń polowych | Proste, starsze wdrożenia serwisowe | Integracja z systemami nadrzędnymi i IT |
W praktyce najczęściej wybór nie sprowadza się do pytania „który jest najlepszy”, tylko „który pasuje do infrastruktury i urządzeń”. Jeśli masz lokalną, prostą instalację z kilkoma urządzeniami, serialny wariant często wystarcza. Jeśli chcesz spiąć system z siecią zakładową, analizą danych i zdalnym nadzorem, TCP będzie zwykle wygodniejszy. Dla serwisu i uruchomienia ważniejsze od samej etykiety są jednak błędy, które pojawiają się najczęściej.
Właśnie one decydują o tym, czy projekt działa stabilnie po pierwszym uruchomieniu, czy wraca na biurko po tygodniu.
Na co uważać, żeby instalacja działała stabilnie
Najczęstsze problemy są zaskakująco przyziemne. Nie chodzi o „zły protokół”, tylko o drobiazgi, które na etapie montażu łatwo przeoczyć. Z mojego doświadczenia wynika, że najszybciej diagnozuje się nie ramki, tylko podstawy: okablowanie, terminację i zgodność parametrów portu.
- Rozjazd ustawień portu między urządzeniami, szczególnie baud rate i parzystości.
- Duplikaty adresów, które powodują chaos odpowiedzi albo całkowity brak reakcji.
- Brak terminacji na końcach magistrali RS-485 lub nieprawidłowe prowadzenie przewodów.
- Mylenie adresu rejestru z numerem widocznym w dokumentacji producenta.
- Niepoprawna interpretacja 16-bitowych rejestrów dla danych 32-bitowych, np. liczników energii lub wartości zmiennoprzecinkowych.
- Zbyt agresywne odpytywanie wielu urządzeń, które obciąża magistralę i wydłuża odpowiedzi.
Jeśli miałbym wskazać jedną rzecz, którą początkujący najczęściej przeceniają, to byłaby to „moc” samego protokołu. W rzeczywistości o sukcesie decyduje jakość integracji: czy instalator rozumie mapę rejestrów, czy elektryk poprawnie kończy linię, i czy automatyk przewiduje czas odpowiedzi urządzeń. Dobry protokół nie naprawi złej instalacji, ale dobrze zaprojektowana instalacja potrafi wycisnąć z niego bardzo dużo. To prowadzi do ostatniej, praktycznej warstwy: co naprawdę warto zapamiętać przy planowaniu projektu.
Co sprawdzić przed zakupem urządzeń do magistrali
Przed zakupem sprzętu do magistrali szeregowej sprawdzam nie tylko samą obecność komunikacji, ale też to, jak producent ją opisał. Dobrze przygotowana dokumentacja rejestrów, jasne zasady adresowania i informacje o parametrach portu oszczędzają więcej czasu niż jakakolwiek późniejsza optymalizacja. W instalacjach PV, magazynach energii i prostych układach automatyki jest to szczególnie ważne, bo często pracuje tam wiele urządzeń różnych marek.
Jeśli projekt ma być stabilny na lata, rozsądnie jest przyjąć trzy zasady: trzymać się jednej logiki adresacji, ograniczać długość i złożoność linii oraz od początku planować diagnostykę. Taki protokół nie jest efektowny, ale właśnie dlatego nadal dobrze działa. Dla mnie to jedno z tych rozwiązań, które najbardziej opłacają się tam, gdzie liczy się przewidywalność, a nie modny termin w specyfikacji.
W praktyce oznacza to jedno: gdy potrzebujesz prostego i taniego sposobu na odczyt danych z urządzeń polowych, ten wariant komunikacji nadal jest bardzo sensownym wyborem, pod warunkiem że projekt od początku uwzględnia jego ograniczenia.
