Interfejs człowiek-maszyna w automatyce decyduje o tym, czy operator widzi proces jasno, czy tylko domyśla się, co dzieje się z maszyną. Dobry panel pokazuje stany pracy, alarmy i parametry oraz pozwala szybko reagować bez wchodzenia głębiej w sterownik. W tym tekście rozkładam temat na praktyczne części: czym jest panel operatorski, gdzie daje największą wartość, jak go dobrać i jakie błędy najczęściej psują wdrożenie.
Panel operatorski ma upraszczać sterowanie, nie zastępować PLC
- Panel operatorski wizualizuje proces, zbiera alarmy i przyjmuje polecenia operatora.
- Największą wartość daje tam, gdzie liczy się szybka reakcja i czytelna diagnostyka.
- Przy wyborze ważniejsze od samej ceny są warunki pracy, komunikacja i ergonomia.
- HMI, SCADA i PLC pełnią różne role i nie powinny być mylone w jednym projekcie.
- Nowoczesne rozwiązania coraz częściej korzystają z OPC UA, webowych interfejsów i zdalnego podglądu.

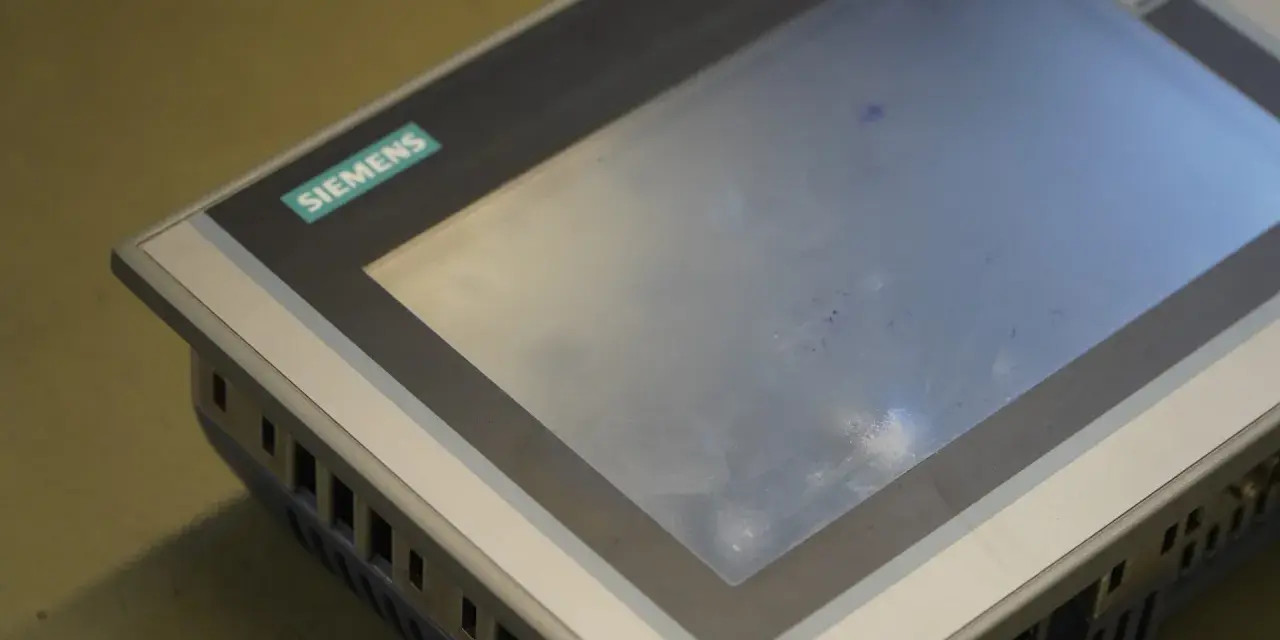

Czym jest panel operatorski i dlaczego nie zastępuje PLC
Ja zwykle tłumaczę to tak: PLC liczy i steruje, a panel operatorski pokazuje to człowiekowi w zrozumiałej formie. Na ekranie widać temperatury, ciśnienia, poziomy, prędkości, stany wejść i wyjść, a także alarmy, receptury i przyciski do wydawania poleceń. Dobrze zaprojektowany interfejs nie zalewa użytkownika danymi, tylko podaje dokładnie to, co jest potrzebne do podjęcia decyzji w kilka sekund.
- Wizualizacja procesu i stanów urządzeń.
- Obsługa startu, zatrzymania i zmiany parametrów.
- Alarmy, historia zdarzeń i szybka diagnostyka.
- Receptury i nastawy dla różnych wariantów produkcji.
- Zliczanie danych potrzebnych do raportowania i utrzymania ruchu.
To właśnie ta warstwa sprawia, że automatyka staje się użyteczna dla operatora, a nie tylko poprawna od strony programu. Z tej podstawy łatwo przejść do pytania, w jakich branżach panel operatorski naprawdę robi różnicę.
Gdzie panel operatorski daje największą wartość w automatyce
Najczęściej widać to tam, gdzie proces zmienia się szybko, a operator musi reagować bez chodzenia po zakładzie i bez zgadywania, co uruchomiło alarm. W praktyce są trzy obszary, w których dobrze ustawiona wizualizacja zwraca się najszybciej.

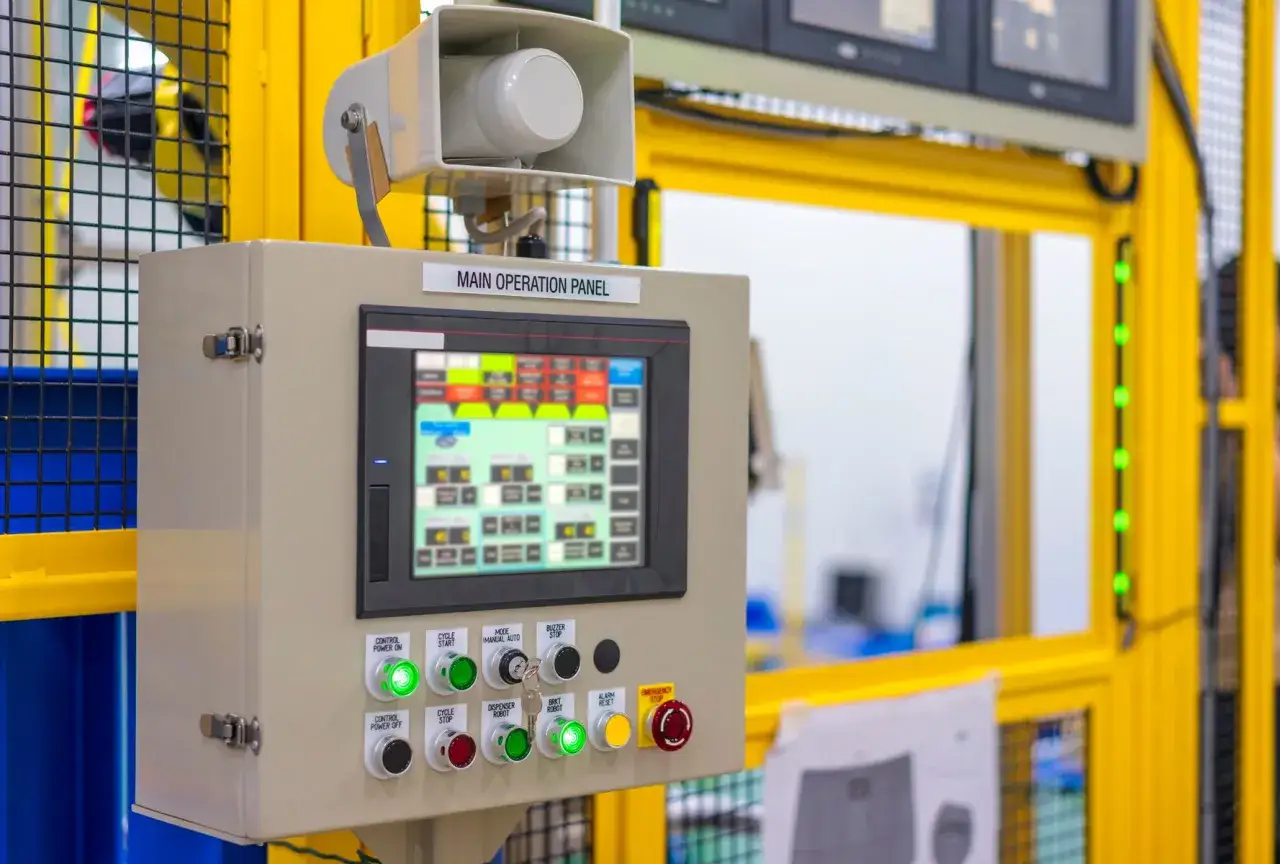

Linie produkcyjne i maszyny seryjne
Na liniach pakujących, montażowych czy w robotyzacji panel skraca czas przezbrojenia i zmniejsza liczbę pomyłek. Operator widzi recepturę, stan czujników, blokady bezpieczeństwa i kolejność kroków procesu, więc nie musi szukać informacji w kilku miejscach naraz. To ważne zwłaszcza tam, gdzie zmiana produktu odbywa się kilka razy na zmianę i każda minuta postoju kosztuje realne pieniądze.
Energetyka i instalacje OZE
W instalacjach fotowoltaicznych i w obiektach energetycznych panel jest szczególnie przydatny do nadzoru falowników, liczników energii, temperatur, stanów komunikacji i alarmów izolacji. W praktyce operator chce szybko zobaczyć, czy problem dotyczy jednego stringu, całego falownika, magazynu energii czy po prostu łączności. To samo podejście działa w stacjach transformatorowych, rozdzielniach i systemach BMS, gdzie liczy się szybka diagnoza, a nie efektowna grafika.
Przeczytaj również: Wyłącznik nadprądowy: Jak podłączyć "eskę" bezpiecznie i poprawnie?
Obiekty rozproszone i infrastruktura techniczna
W wodociągach, ciepłownictwie, wentylacji czy automatyce budynkowej panel pomaga wtedy, gdy proces nie stoi obok operatora. Zdalny podgląd, alarmy i lokalna obsługa ułatwiają pracę przy pompach, sprężarkach, wentylatorach i układach rezerwowych. Im bardziej rozproszony jest proces, tym cenniejsze stają się historia zdarzeń i czytelne stany pracy.
Gdy te obszary są już nazwane, naturalnie pojawia się pytanie, jak wybrać panel, który faktycznie pasuje do aplikacji, a nie tylko dobrze wygląda w katalogu.
Jak dobrać panel do maszyny, procesu i warunków pracy
Najgorszy błąd to kupowanie sprzętu od przekątnej ekranu. W praktyce najpierw trzeba ustalić, co operator ma widzieć, jak często będzie reagował, w jakim środowisku pracuje i z czym panel ma się komunikować. Dopiero potem ma sens dobór konkretnego modelu.
| Kryterium | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Przekątna ekranu | Wielkość procesu i liczba ekranów | Dla pojedynczej maszyny często wystarcza 7-10 cali, a przy większej liczbie danych wygodniejsze są 12-15 cali. |
| Warunki pracy | Pył, wilgoć, drgania, światło | W wielu zastosowaniach przemysłowych przydaje się przednia ochrona IP65 i czytelność w ostrym świetle. |
| Obsługa | Dotyk, przyciski, rękawice | W halach, gdzie operator pracuje w rękawicach, fizyczne przyciski albo mocniejszy panel dotykowy bywają bezpieczniejsze. |
| Komunikacja | PLC, napędy, liczniki, falowniki | Sprawdź, czy panel mówi protokołami używanymi w zakładzie, na przykład Profinet, Modbus TCP/RTU, EtherNet/IP lub OPC UA. |
| Funkcje software | Alarmy, logi, receptury, archiwa | Nie dopłacaj do funkcji, których nikt nie użyje, ale nie oszczędzaj na alarmach i historii zdarzeń. |
| Integracja | SCADA, MES, raporty energii | Jeżeli panel ma zasilać raportowanie lub monitoring PV, od razu sprawdź eksport danych i archiwizację. |
Koszt nie zależy wyłącznie od przekątnej. W praktyce rośnie głównie wraz z licencjami, archiwizacją, liczbą tagów, integracją z innymi urządzeniami i czasem potrzebnym na dopracowanie ekranów. Najtańszy panel, który tylko wyświetla kilka sygnałów, bywa zły wyborem, jeśli za pół roku trzeba dołożyć trendy, konta użytkowników i rejestr alarmów. Z tego miejsca warto już odróżnić sam panel od całej architektury automatyki.
HMI, SCADA i PLC pełnią różne role
W wielu projektach problem zaczyna się od wrzucenia wszystkiego do jednego worka. Ja wolę patrzeć na to tak: PLC wykonuje sterowanie, panel operatorski daje lokalną obsługę, a SCADA zbiera dane z wielu obiektów i ułatwia nadzór. Dzięki temu łatwiej zaplanować, co ma działać na maszynie, co w hali, a co w systemie nadrzędnym.
| Element | Rola | Najlepsze zastosowanie | Czego nie powinien robić |
|---|---|---|---|
| PLC | Wykonuje logikę sterowania i reakcje czasowe | Maszyny, napędy, sekwencje i funkcje bezpieczeństwa | Nie jest wygodnym środowiskiem do rozbudowanej wizualizacji |
| Panel operatorski | Prezentuje proces i przyjmuje polecenia operatora | Lokalna obsługa maszyny lub linii | Nie powinien przejmować zadań sterownika |
| SCADA | Zbiera dane z wielu obiektów i ułatwia nadzór | Zakłady z wieloma liniami, obiektami lub lokalizacjami | Nie zastąpi lokalnej obsługi przy maszynie |
| System nadrzędny IT | Analizuje dane, raportuje i wspiera decyzje biznesowe | Raporty energii, OEE, analityka produkcji | Nie powinien bezpośrednio sterować krytycznym procesem bez warstwy automatyki |
W praktyce najzdrowszy układ to taki, w którym PLC wykonuje sterowanie, panel daje operatorowi czytelną wizualizację, a SCADA lub system nadrzędny zbiera dane do analizy. Coraz częściej łączy to OPC UA, czyli standardowy sposób wymiany danych między automatyką a systemami wyższego poziomu, dzięki czemu łatwiej przenieść informacje do raportów, monitoringu energii i utrzymania ruchu. Taki podział zmniejsza chaos i ogranicza ryzyko, że panel zacznie udawać coś, czym nie jest.
Skoro role są już uporządkowane, pozostaje najważniejsze pytanie praktyczne: co najczęściej psuje wdrożenie w codziennej pracy operatora.
Najczęstsze błędy przy projektowaniu ekranu operatorskiego
Najczęściej problem nie leży w samym sprzęcie, tylko w tym, jak go zaprojektowano. Złe ekrany są nie tyle nieładne, ile po prostu wolne w obsłudze.
- Zbyt wiele informacji na jednym widoku, bez wyraźnej hierarchii.
- Alarmy bez priorytetów, przez co ważny sygnał ginie w hałasie informacyjnym.
- Niespójne kolory i symbole, które zmuszają operatora do zgadywania.
- Brak trybu serwisowego i wygodnej diagnostyki dla utrzymania ruchu.
- Za małe czcionki i przyciski, które na hali są trudne do trafienia.
- Brak testów z realnym operatorem, w realnym oświetleniu i w rękawicach.
Jeśli miałbym wskazać jeden błąd, który kosztuje najwięcej nerwów, to byłoby nim mieszanie wszystkiego na jednym ekranie. Operator nie potrzebuje encyklopedii procesu, tylko jasnej odpowiedzi na pytanie: co działa, co nie działa i co mam zrobić teraz. Po wyeliminowaniu tego chaosu można przejść do tego, jak zmieniają się współczesne rozwiązania.
Co zmieniają nowoczesne panele i integracja z OT i IT
W 2026 roku panel operatorski coraz rzadziej jest wyłącznie lokalnym ekranem przy maszynie. Coraz częściej staje się elementem większej architektury, w której panel, edge i komputer przemysłowy współdzielą dane, a operator ma dostęp do trendów, historii i zdalnej diagnostyki. Dostawcy tacy jak Siemens pokazują ten kierunek bardzo wyraźnie, łącząc wizualizację panelową z rozwiązaniami opartymi o OPC UA oraz środowiska panelowe i PC-based.
- Łatwiejsze raportowanie produkcji i zużycia energii.
- Prostsze łączenie paneli z falownikami, licznikami i urządzeniami pomiarowymi.
- Wygodniejsza zdalna diagnostyka, jeśli bezpieczeństwo jest dobrze ustawione.
- Większa standaryzacja ekranów, kont użytkowników i bibliotek obiektów.
- Mniejsze ryzyko zamknięcia projektu w jednym, przestarzałym narzędziu.
Jest jednak ważne ograniczenie: im bardziej otwarty i połączony system, tym bardziej trzeba pilnować uprawnień, aktualizacji i segmentacji sieci. To nie jest detal dla administratora, tylko realny warunek stabilnej pracy zakładu. Dlatego kończę temat nie listą funkcji, ale prostym sposobem myślenia o wdrożeniu.
Jak przełożyć projekt panelu na stabilną pracę w zakładzie
Gdy projektuję albo oceniam wizualizację, zaczynam od trzech pytań: co operator ma zobaczyć w pierwsze 5 sekund, co ma zrobić bez dzwonienia po serwis i jakie dane są naprawdę potrzebne do raportu. Dopiero potem wybieram ekran, liczbę widoków, archiwizację i sposób komunikacji z PLC. W instalacjach energetycznych i fotowoltaicznych ten porządek jest szczególnie ważny, bo liczy się szybka diagnoza alarmu, a nie efektowny wygląd interfejsu.
- Zapisz 10 najważniejszych stanów i 10 najczęstszych alarmów.
- Ustal, które parametry muszą być widoczne zawsze, a które tylko w trybie serwisowym.
- Sprawdź, czy panel ma sensowną historię zdarzeń i eksport danych.
- Przetestuj ekran z operatorem, który naprawdę będzie z niego korzystał.
- Nie kupuj większego panelu tylko dlatego, że będzie „przyszłościowy”.
Dobrze ustawiony panel operatorski nie musi imponować liczbą ekranów. Ma skracać czas reakcji, zmniejszać liczbę pomyłek i ułatwiać utrzymanie ruchu, a to w praktyce daje dużo więcej niż sam efekt wizualny.
