Precyzyjne pozycjonowanie osi to dziś podstawa w automatyce, od robotów i CNC po systemy nadążne w fotowoltaice. W praktyce ten temat zwykle sprowadza się do pytania, kiedy układ serwo ma sens, a kiedy wystarczy prostszy napęd. Poniżej rozkładam to na czynniki pierwsze: jak działa taki układ, czym różni się od krokowego, jak go dobrać i gdzie najczęściej pojawiają się błędy.
Najważniejsze decyzje przed doborem napędu
- Układ pracuje w zamkniętej pętli sprzężenia zwrotnego, więc koryguje błąd położenia na bieżąco.
- Największą przewagę daje tam, gdzie liczą się dynamika, powtarzalność i odporność na zmienne obciążenie.
- W wielu aplikacjach wygrywa z silnikiem krokowym, ale zwykle wymaga lepszego strojenia i większego budżetu.
- Dobór zaczyna się od mechaniki: momentu, prędkości, bezwładności, luzów i cyklu pracy.
- W praktyce problemy częściej wynikają z błędnego wdrożenia niż z samego wyboru silnika.
Jak działa układ z enkoderem i regulatorem
W najprostszej wersji taki układ składa się z silnika, czujnika położenia i sterownika napędu. Enkoder, czyli czujnik mierzący obrót lub przesunięcie osi, przekazuje informację zwrotną do sterownika, a ten porównuje pozycję z wartością zadaną. Jeśli pojawia się błąd, regulator zwiększa albo zmniejsza prąd silnika tak długo, aż oś wróci do celu.
To właśnie zamknięta pętla regulacji odróżnia ten typ napędu od prostszych rozwiązań. Sterownik nie zakłada, że ruch wykonał się idealnie. On cały czas to sprawdza. W praktyce najczęściej działa to w trzech pętlach: prądu, prędkości i położenia. Pętla prądu odpowiada za moment, pętla prędkości za płynność ruchu, a pętla położenia za końcowy cel osi.

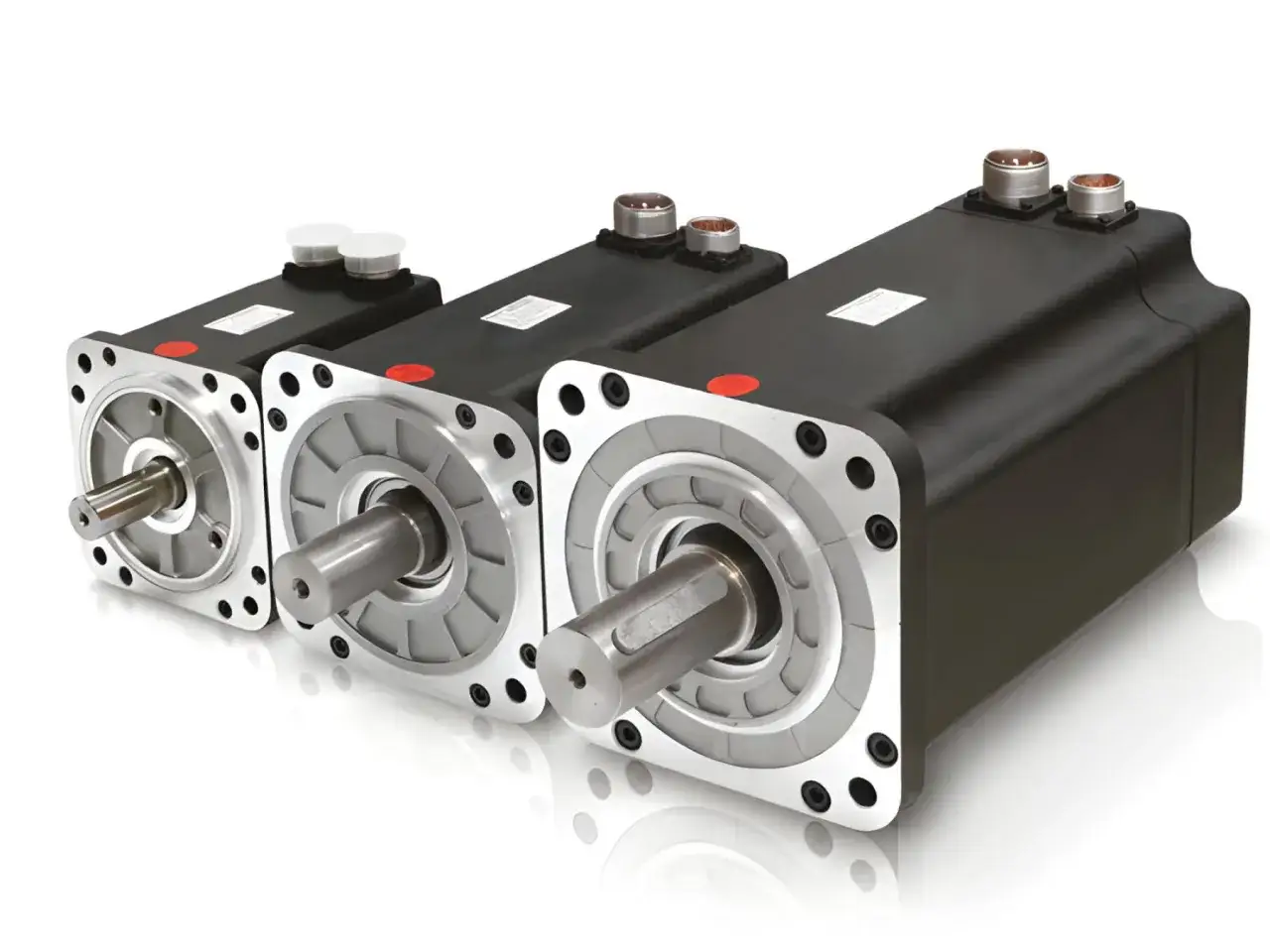

Z czego składa się taki napęd
Najważniejsze elementy to silnik, napęd/sterownik, czujnik położenia oraz mechanika osi: przekładnia, śruba kulowa, pasek albo bezpośrednie sprzęgło. W praktyce to właśnie mechanika bardzo często decyduje o końcowym efekcie. Nawet dobry silnik nie naprawi zbyt dużych luzów, słabej sztywności czy źle dobranej przekładni.
Przeczytaj również: Estetyczne ukrycie skrzynki elektrycznej w ogrodzeniu: Jak to zrobić?
Jak zamyka się pętla regulacji
W ruchu zadanym sterownik wysyła komendę położenia lub prędkości. Silnik wykonuje ruch, enkoder mierzy rzeczywisty efekt, a regulator koryguje odchyłkę. Jeśli obciążenie nagle wzrośnie, napęd natychmiast to „widzi” i reaguje. To dlatego w aplikacjach z dynamicznym ruchem, zmiennym tarciem albo skokowym obciążeniem taki układ zachowuje się stabilniej niż rozwiązania otwarte.
Warto tu dodać, że regulator PID to algorytm, który koryguje błąd proporcjonalnie, całkująco i różniczkująco. Brzmi technicznie, ale w praktyce chodzi o jedno: oś ma dojść do pozycji szybko, bez nadmiernego dzwonienia i bez oscylacji. To prowadzi wprost do pytania, kiedy taki napęd rzeczywiście ma przewagę nad krokowym odpowiednikiem.
Kiedy lepiej wybrać go zamiast silnika krokowego
Najkrócej: wtedy, gdy ruch nie może być „mniej więcej poprawny”, tylko ma być powtarzalny, szybki i odporny na zmianę warunków. Silnik krokowy dobrze sprawdza się w prostszych układach, ale przy wyższych przyspieszeniach, większych prędkościach i bardziej wymagającej mechanice potrafi zgubić kroki albo wejść w niekorzystne drgania.
| Cecha | Serwonapęd | Silnik krokowy | Co to oznacza w praktyce |
|---|---|---|---|
| Sprzężenie zwrotne | Tak, zwykle przez enkoder | Zwykle brak, chyba że wersja zamknięta | Napęd serwowy koryguje błąd na bieżąco |
| Praca pod obciążeniem | Lepsza przy zmiennym momencie | Bardziej wrażliwa na przeciążenie | Przy cięższej osi łatwiej utrzymać kontrolę położenia |
| Dynamika | Zwykle wyższa | Zwykle niższa | Serwo lepiej znosi szybkie starty i hamowania |
| Uruchomienie | Wymaga strojenia | Zwykle prostsze | Za lepszą kontrolę płaci się większą złożonością |
| Koszt wejścia | Wyższy | Niższy | Budżet bywa argumentem, ale nie powinien być jedynym |
| Typowe zastosowanie | Roboty, CNC, pakowanie, osie precyzyjne | Prostsze pozycjonowanie, mniejsze obciążenia | Wybór zależy od charakteru ruchu, nie od samej „mocy” |
Na rynku są też rozwiązania pośrednie, czyli silniki krokowe z enkoderem i sterowaniem w pętli zamkniętej. To bywa rozsądny kompromis przy ograniczonym budżecie, ale nie jest automatycznie równoważne klasycznemu napędowi serwowemu. Różnicę najlepiej widać wtedy, gdy oś pracuje szybko, często zmienia kierunek albo musi utrzymać pozycję mimo zmiennego obciążenia. Gdy wiadomo już, który typ ma sens, trzeba przejść do doboru parametrów do konkretnej osi.
Na co patrzeć przy doborze do konkretnej osi
Ja zwykle zaczynam od mechaniki, a nie od katalogu. Właśnie od niej zależy, czy napęd będzie pracował spokojnie, czy zacznie się grzać, buczeć albo oscylować. Sam silnik jest tylko jednym z elementów układu.
| Parametr | Dlaczego jest ważny | Co sprawdzić przed zakupem |
|---|---|---|
| Moment ciągły i szczytowy | Pokazuje, ile napęd wytrzyma bez przegrzewania i ile da krótkotrwale przy przyspieszeniu | Profil ruchu, masę osi i czas trwania obciążeń |
| Prędkość robocza | Nie każdy napęd dobrze pracuje przy wysokich obrotach | Rzeczywistą prędkość osi, a nie tylko teoretyczną wartość katalogową |
| Bezwładność obciążenia | Duża różnica między silnikiem a obciążeniem utrudnia strojenie | Masę ruchomych elementów, przekładnię i długość ramienia |
| Sprzężenie zwrotne | Decyduje o dokładności i odporności na warunki pracy | Czy wystarczy enkoder inkrementalny, czy potrzebny jest absolutny albo resolver |
| Sztywność i luzy mechaniczne | Nawet dobry napęd nie skompensuje słabej mechaniki | Wybór przekładni, jakości prowadnic i luzów w osi |
| Cykl pracy i środowisko | Pył, wilgoć, temperatura i drgania wpływają na trwałość | Warunki hali, mycie, wibracje, zapylenie i czas pracy |
| Bezpieczeństwo | W maszynach przemysłowych to nie dodatek, tylko wymóg | Funkcje takie jak STO, czyli odłączenie momentu bez odcinania całego zasilania |
W praktyce największy błąd polega na tym, że ktoś patrzy wyłącznie na moc albo moment, a pomija zachowanie całej osi. Dwie maszyny o podobnej masie mogą wymagać zupełnie innych parametrów, jeśli jedna ma krótkie prowadzenie i sztywną przekładnię, a druga długi pas, dużo luzu i zmienne tarcie. Ten sam napęd zachowuje się wtedy skrajnie inaczej. Dopiero po takim dopasowaniu sensownie ocenia się, gdzie układ ma największe zastosowanie.
Gdzie sprawdza się najlepiej
Największą przewagę ten typ napędu pokazuje tam, gdzie ruch musi być szybki, powtarzalny i kontrolowany w czasie rzeczywistym. W automatyce przemysłowej są to przede wszystkim maszyny, które nie wybaczają błędu pozycjonowania.
- Roboty i manipulatory - tu liczy się szybkie osiąganie pozycji i płynna korekta ruchu, zwłaszcza przy częstych zmianach kierunku.
- Maszyny CNC i stoły obrotowe - precyzja pozycjonowania i stabilność pod obciążeniem mają tu bezpośredni wpływ na jakość detalu.
- Linie pakujące i sortujące - ruch jest cykliczny, intensywny i często pracuje w trybie start-stop przez wiele godzin.
- Dozowanie i pozycjonowanie zaworów - ważna jest powtarzalność, a nie tylko siła, bo drobny błąd może zmienić cały proces.
- Systemy nadążne w fotowoltaice - w trackerach paneli układ ma utrzymać właściwy kąt mimo wiatru, oporów mechanicznych i zmian obciążenia, więc sama „moc” silnika nie załatwia sprawy.
Właśnie w trackerach PV dobrze widać praktyczny sens takiego napędu. Nie chodzi tylko o poruszanie konstrukcją, ale o utrzymanie pozycji w warunkach, które ciągle się zmieniają. Czasem ważniejsze od maksymalnej szybkości jest to, czy układ potrafi bezpiecznie wrócić do pozycji spoczynkowej i nie zgubić referencji po silnym podmuchu. Nawet dobry napęd można jednak zepsuć błędnym projektem, więc warto znać pułapki, które widzę najczęściej.
Błędy, które najczęściej psują projekt
Najwięcej problemów nie wynika z tego, że ktoś kupił „zły” silnik. Zazwyczaj zawodzi dopiero zestaw drobnych decyzji, które razem robią z porządnego układu trudną do opanowania maszynę.
- Zbyt mały zapas momentu - napęd działa na granicy możliwości, więc grzeje się, traci dynamikę i szybciej się zużywa.
- Ignorowanie bezwładności - jeśli obciążenie jest zbyt ciężkie względem napędu, strojenie robi się nerwowe, a oś zaczyna oscylować.
- Luz i sprężystość mechaniki - regulacja próbuje poprawić błąd, ale mechanika „oddaje” ruch z opóźnieniem.
- Złe parametry regulatora - zbyt agresywne nastawy dają drgania, a zbyt ostrożne spowalniają całą oś.
- Słabe prowadzenie przewodów i zakłócenia EMC - enkoder i sterownik mogą wtedy tracić jakość sygnału, a objawy bywają losowe i trudne do diagnozy.
- Brak kontroli energii hamowania - przy częstych zatrzymaniach trzeba uwzględnić, gdzie trafia energia zwrotna; czasem potrzebny jest rezystor hamowania albo inne zarządzanie wytracaniem energii.
Do tego dochodzi jeszcze jeden klasyczny błąd: uruchamianie pełnego cyklu bez wcześniejszego testu osi na luzie. Wtedy każdy problem wygląda jak „wina napędu”, choć w rzeczywistości zwykle ujawnia się mechanika albo okablowanie. Gdy te problemy są wyeliminowane, zostaje już tylko porządne uruchomienie i weryfikacja w cyklu pracy.
Co sprawdzam przy uruchomieniu, żeby nie wracać do maszyny po tygodniu
Jeśli miałbym ująć to w jednym zdaniu, powiedziałbym tak: dobry dobór to dopiero połowa sukcesu, a druga połowa to uruchomienie bez skrótów. Właśnie tu najczęściej wychodzą rzeczy, których nie widać na etapie zamówienia.
- Sprawdzam mechanikę osi - ruch ma być płynny, bez przycięć, nadmiernych luzów i podejrzanych odgłosów.
- Uruchamiam bez obciążenia - obserwuję prąd, temperaturę, wibracje i to, czy napęd nie „poluje” na pozycję.
- Stroję regulator krokami - najpierw ustalam stabilność, dopiero później poprawiam szybkość i dokładność.
- Testuję pełny cykl pracy - przyspieszenie, hamowanie, zatrzymanie, powrót do referencji i ponowny start.
- Sprawdzam reakcję na zaniki zasilania i restart - szczególnie tam, gdzie pozycja po odłączeniu prądu ma znaczenie dla bezpieczeństwa lub jakości procesu.
- Zapisuję parametry bazowe - dzięki temu po kilku tygodniach łatwiej ocenić, czy coś realnie się pogorszyło.
W praktyce nie szukam „najmocniejszego” napędu, tylko takiego, który pasuje do mechaniki, profilu ruchu i warunków pracy. Jeśli te trzy rzeczy są dobrze dopasowane, układ pracuje spokojnie, przewidywalnie i bez niepotrzebnych niespodzianek. To właśnie wtedy automatyka zaczyna robić dokładnie to, czego od niej oczekuję: precyzyjnie trzymać pozycję, zamiast tylko sprawiać dobre wrażenie na papierze.
