Sterowniki PLC to dziś jeden z najpewniejszych sposobów na automatyzację maszyn, linii produkcyjnych i układów zarządzania energią. W praktyce liczy się nie tylko to, czym są, ale też jak działają, jak dobrać ich konfigurację i gdzie naprawdę przynoszą oszczędność czasu oraz błędów. W tym tekście pokazuję to bez teoretycznego nadmiaru: od budowy, przez typy i komunikację, po wybór pod konkretne zastosowanie.
Najważniejsze fakty o sterownikach programowalnych
- To przemysłowe komputery sterujące, które pracują w cyklu: odczyt wejść, wykonanie logiki, aktualizacja wyjść.
- Największą przewagą jest deterministyczna praca i odporność na trudne warunki środowiskowe.
- Wybór warto zacząć od liczby sygnałów, typu komunikacji, wymagań bezpieczeństwa i możliwości rozbudowy.
- Najczęściej używa się ich w maszynach, liniach technologicznych, BMS, energetyce i instalacjach z monitoringiem zużycia energii.
- Sam CPU to tylko część kosztu, bo duży wpływ na budżet mają moduły, okablowanie, HMI i uruchomienie.
- W dobrze zaprojektowanym układzie ważniejsza od „mocy” jednostki jest czytelna diagnostyka, backup programu i łatwy serwis.
Jak działa sterownik i dlaczego tak dobrze sprawdza się w przemyśle
W najprostszym ujęciu to przemysłowy komputer, który obsługuje sygnały z czujników i urządzeń wykonawczych. Odczytuje stany wejść, przetwarza je według zapisanego programu i wysyła sygnały na wyjścia. Ten cykl powtarza się nieustannie, zwykle w czasie liczonym w milisekundach, dzięki czemu układ reaguje szybko i przewidywalnie.
Ja patrzę na to tak: największa wartość nie wynika z samego „sterowania”, tylko z powtarzalności. Jeśli czujnik zbliżeniowy, presostat albo enkoder zgłasza zmianę, sterownik wykonuje dokładnie tę samą logikę za każdym razem. To ogranicza błędy ludzkie, poprawia bezpieczeństwo i ułatwia diagnostykę.

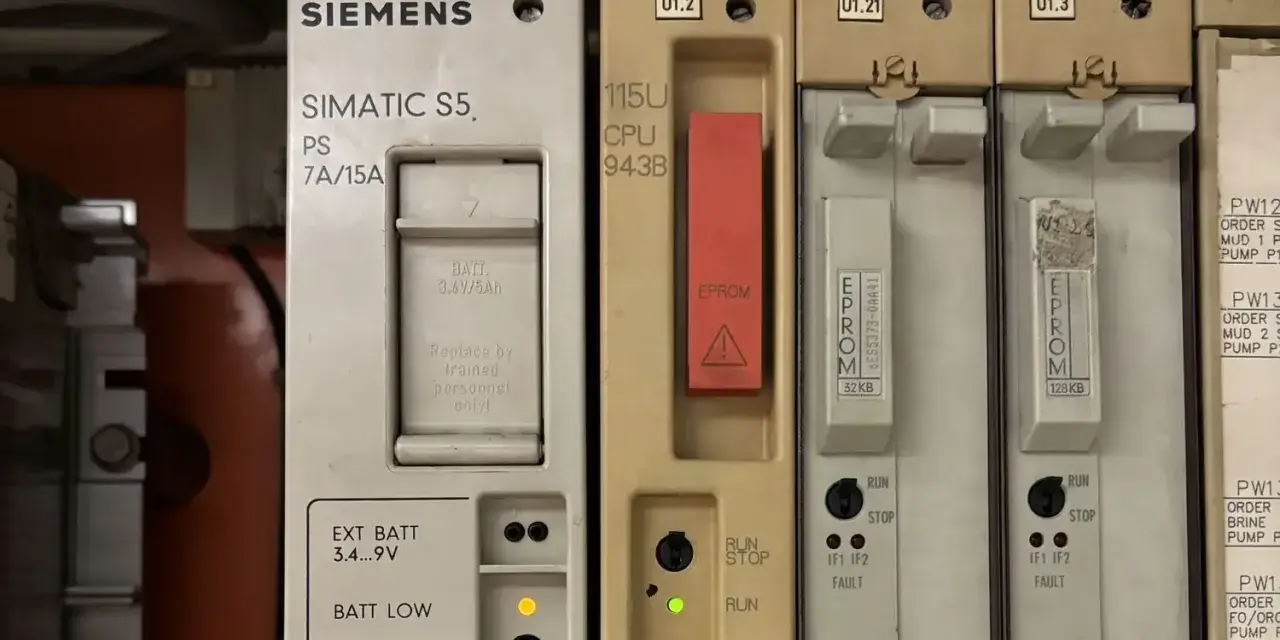

W środku takiego urządzenia znajdziesz zwykle jednostkę CPU, pamięć programu, zasilanie oraz moduły wejść i wyjść. Do tego dochodzą interfejsy komunikacyjne, które pozwalają połączyć sterowanie z panelem operatorskim, falownikiem, licznikiem energii albo systemem nadrzędnym SCADA. W praktyce właśnie ta komunikacja decyduje, czy układ będzie elastyczny, czy tylko „odpalony” na jednym stanowisku.
Warto też pamiętać, że sterownik przemysłowy nie jest zwykłym komputerem PC. Jest projektowany pod pracę ciągłą, odporność na drgania, zakłócenia elektromagnetyczne i zmiany temperatury. Dlatego w automatyce wygrywa tam, gdzie liczy się stabilność, a nie ogólna „moc obliczeniowa”. To naturalnie prowadzi do pytania, z czego taki układ się składa i jakie ma odmiany.
Z czego składa się typowy sterownik i jakie ma odmiany
Budowa nie jest skomplikowana, ale różnice między wariantami mają duże znaczenie przy wyborze. Najczęściej spotkasz rozwiązania kompaktowe, modułowe i wyspecjalizowane pod funkcje bezpieczeństwa. W automatyce ważne jest nie tylko to, ile sygnałów obsłużą, ale też jak łatwo je rozbudować i serwisować.
| Typ | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Kompaktowy | Małe maszyny, pojedyncze stanowiska, proste układy sterowania | Niska cena wejścia, szybki montaż, niewielka obudowa | Mniejszy zapas rozbudowy i ograniczona liczba modułów |
| Modułowy | Linie produkcyjne, większe szafy sterownicze, rozproszona automatyka | Skalowalność, łatwiejsze dopasowanie I/O, lepsza elastyczność | Wyższy koszt i bardziej złożone projektowanie |
| Safety | Aplikacje z osłonami, E-Stop, kurtynami świetlnymi, ruchem maszyny | Obsługa funkcji bezpieczeństwa zgodnie z wymaganiami norm | Większy koszt i konieczność dobrej znajomości bezpieczeństwa funkcjonalnego |
| Soft PLC / IPC | Gdy ważna jest integracja z IT, receptury, wizualizacja i duża elastyczność | Łatwiejsza rozbudowa programowa i silna integracja danych | Zależność od systemu operacyjnego i większe wymagania utrzymaniowe |
W praktyce najczęstszy błąd polega na kupowaniu urządzenia „na zapas” bez realnej analizy sygnałów. Lepsze jest precyzyjne policzenie wejść cyfrowych, analogowych, wyjść oraz komunikacji, niż późniejsze dokładanie kosztownych modułów tylko dlatego, że projekt od początku był niedoszacowany. Z drugiej strony zostawienie sensownego marginesu rozbudowy bywa rozsądne, zwłaszcza gdy linia ma się rozwijać etapami.
W automatyce energetycznej i budynkowej często spotyka się też sterowniki zintegrowane z HMI albo z dodatkowymi modułami komunikacyjnymi. To wygodne, jeśli projekt ma ograniczoną przestrzeń w szafie i nie wymaga skomplikowanej architektury. Jeśli jednak układ ma rosnąć, modułowość zwykle daje większy komfort po stronie utrzymania ruchu. Następny krok to odpowiedź na pytanie, gdzie taki sterownik rzeczywiście daje największy efekt.
Gdzie daje największy efekt w automatyce i energetyce
Najwięcej zysku przynosi tam, gdzie proces ma powtarzalny przebieg, ale nie może być sterowany „na oko”. Dlatego sterowniki spotkasz w liniach pakowania, transporcie wewnętrznym, obrabiarkach, systemach dozowania, pompowniach, sprężarkowniach, HVAC i BMS. W takich miejscach kluczowe są: szybkość reakcji, czytelna diagnostyka i odporność na awarie pojedynczych elementów.
W obszarze energii i fotowoltaiki sterownik bywa równie użyteczny. Może nadzorować pracę pomp, wentylacji, magazynu energii, obciążenia priorytetowe, liczników energii oraz wymianę danych z falownikami. W dobrze zaprojektowanym obiekcie pomaga też ograniczać szczyty poboru i pilnować kolejności załączania odbiorów, co ma znaczenie zwłaszcza tam, gdzie energia jest droższa lub produkcja z PV wymaga sensownego bilansowania.
Praktyczne przykłady pokazują, po co w ogóle inwestuje się w automatykę:
- W linii pakującej sterownik synchronizuje napędy, czujniki i siłowniki, żeby produkt nie „gubił rytmu”.
- W pompowni pilnuje poziomów, kolejności pracy pomp i alarmów suchobiegu, co ogranicza awarie.
- W budynku z instalacją PV może koordynować pracę odbiorów i zbierać dane o produkcji oraz zużyciu energii.
- W magazynie energii pomaga sterować ładowaniem, rozładowaniem i priorytetami obciążeń.
- W układzie HVAC redukuje zbędne załączenia i utrzymuje stabilne parametry bez ręcznej ingerencji.
To właśnie ta kombinacja sterowania i diagnostyki sprawia, że jeden kontroler może zastąpić wiele ręcznych decyzji operatora. Skoro wiadomo już, gdzie jest użyteczny, trzeba przejść do bardziej praktycznej strony: jak wybrać konkretny model, żeby nie przepłacić i nie ograniczyć sobie projektu już na starcie.
Jak wybrać właściwy model bez przepłacania
Ja zaczynam od trzech pytań: ile sygnałów naprawdę potrzebuję, jakiego typu komunikacji użyję i czy układ ma się rozwijać w przyszłości. Dopiero potem patrzę na markę, software i cenę. Taka kolejność oszczędza sporo błędnych decyzji, bo zbyt często wybiera się sterownik „bo jest popularny”, a nie dlatego, że pasuje do zadania.
| Skala projektu | Orientacyjna konfiguracja | Budżet samego CPU i modułów | Co jest najważniejsze |
|---|---|---|---|
| Prosty układ | 8-20 I/O, podstawowa komunikacja, pojedyncza maszyna | Około 1 500-4 000 zł | Kompaktowość, prosty serwis, szybkie uruchomienie |
| Średnia automatyka | 20-100 I/O, kilka modułów, panel operatorski, sieć przemysłowa | Około 4 000-12 000 zł | Rozbudowa, kompatybilność komunikacji, diagnostyka |
| Rozbudowany proces | 100+ I/O, wiele segmentów instalacji, funkcje bezpieczeństwa | Od około 12 000 zł wzwyż | Niezawodność, serwis, bezpieczeństwo funkcjonalne, redundancja tam, gdzie jest uzasadniona |
To są wartości orientacyjne dla samego sterownika i modułów. Całe wdrożenie bywa wyraźnie droższe, bo doliczyć trzeba szafę, zasilanie, zabezpieczenia, okablowanie, HMI, testy i uruchomienie. W praktyce właśnie ten „ukryty” koszt decyduje o opłacalności projektu bardziej niż cena katalogowa CPU.
- Sprawdź liczbę wejść i wyjść z podziałem na cyfrowe i analogowe.
- Dodaj zapas 20-30 procent na przyszłą rozbudowę, ale nie więcej niż realnie uzasadnia projekt.
- Zweryfikuj protokoły: Modbus, Profinet, EtherNet/IP, OPC UA albo interfejsy potrzebne do liczników i falowników.
- Oceń środowisko pracy: temperatura, wilgotność, drgania, zakłócenia EMC i wymagany stopień ochrony.
- Sprawdź dostępność oprogramowania, licencji, dokumentacji i części zamiennych.
- Jeśli w grę wchodzi bezpieczeństwo, osobno oceń wymagane funkcje i certyfikację.
Jeżeli projekt dotyczy energetyki, warto jeszcze sprawdzić, czy sterownik dobrze współpracuje z licznikami energii, falownikami i systemem nadrzędnym. W takich aplikacjach lepiej działa sprzęt, który nie tylko „ma dużo funkcji”, ale też daje łatwą integrację i stabilny serwis przez lata. To naturalnie prowadzi do kwestii programowania i komunikacji, bo bez nich nawet dobry sprzęt nie zrobi roboty.
Programowanie, komunikacja i integracja z resztą instalacji
Najczęściej używa się tu logiki drabinkowej, bloków funkcyjnych i tekstu strukturalnego. W praktyce oznacza to, że jeden projekt można pisać tak, by był zrozumiały dla elektryka, automatyka i programisty. To ważne, bo w utrzymaniu ruchu liczy się nie tylko działanie programu, ale też to, czy da się go potem szybko odczytać i poprawić.
Najpopularniejsze podejście jest proste: prostsze sekwencje robi się w logice drabinkowej, bardziej złożone obliczenia w tekście strukturalnym, a bloki funkcyjne sprawdzają się tam, gdzie powtarzają się podobne moduły. W starszych projektach spotyka się jeszcze inne rozwiązania, ale w nowych wdrożeniach dominują te trzy podejścia. Dla zespołu technicznego ważniejsza od samej „elegancji” kodu jest czytelność i łatwość serwisowania.
Komunikacja to drugi filar. Jeśli sterownik ma rozmawiać z falownikiem, licznikiem energii, panelem HMI albo SCADA, trzeba wcześniej ustalić protokół i adresację. W prostych układach często wystarcza Modbus RTU lub Modbus TCP, a w bardziej rozbudowanych sieciach przemysłowych pojawiają się Profinet, EtherNet/IP czy OPC UA. W systemach energetycznych szczególnie ważna jest spójność danych, bo nieporządek w rejestrach i nazwach tagów bardzo szybko komplikuje diagnostykę.
Najczęstsze błędy, które widzę w praktyce, są powtarzalne:
- brak kopii zapasowej programu i parametrów po uruchomieniu,
- chaotyczne nazwy wejść i wyjść, przez co serwis traci czas na analizę,
- brak testu stanów awaryjnych, choć to one zwykle decydują o niezawodności,
- ignorowanie zakłóceń i błędnego ekranowania przewodów,
- traktowanie sterownika jako jedynego zabezpieczenia zamiast elementu większego układu bezpieczeństwa.
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią porządna dokumentacja. Nie chodzi o estetykę, tylko o to, by po roku dało się bez zgadywania odtworzyć logikę, komunikację i konfigurację. Gdy to jest dopięte, wdrożenie ma dużo większą szansę działać stabilnie także po zmianie operatora czy serwisanta.
Co warto przewidzieć, zanim sterownik trafi do szafy
Najlepsze wdrożenia powstają wtedy, gdy jeszcze przed zakupem wiadomo, jak układ ma się zachowywać w normalnej pracy, awarii i serwisie. Wtedy dobór przestaje być zgadywaniem, a staje się decyzją techniczną opartą na realnych wymaganiach. To szczególnie ważne w automatyce energetycznej, gdzie błędny priorytet odbiorów albo słaba diagnostyka potrafią kosztować więcej niż sam sterownik.
W praktyce zawsze sprawdzam cztery rzeczy: zapas sygnałów, komunikację, warunki środowiskowe i plan serwisowy. Jeśli któryś z tych elementów jest pominięty, projekt zwykle wraca później w formie poprawek, doposażenia albo niepotrzebnych przestojów. Dlatego lepiej od razu założyć prosty tryb awaryjny, kopiowanie programu, czytelną strukturę tagów i sensowny margines na przyszłą rozbudowę.
Dobrze dobrany sterownik nie wygrywa samą listą funkcji. Wygrywa wtedy, gdy pasuje do procesu, da się go łatwo utrzymać i bez problemu rozbudować, gdy instalacja zacznie rosnąć.
