Jak dobrać panele fotowoltaiczne do inwertera? Poradnik eksperta

Ten artykuł stanowi kompleksowy przewodnik po kluczowych zasadach doboru paneli fotowoltaicznych do inwertera, wyjaśniając, jak prawidłowo dopasować moc, napięcie i prąd, aby zapewnić maksymalną wydajność i bezpieczeństwo instalacji. Dowiesz się, jak unikać typowych błędów i zoptymalizować swój system fotowoltaiczny.

Dlaczego prawidłowy dobór paneli do inwertera jest tak ważny?

Prawidłowe dopasowanie paneli fotowoltaicznych do inwertera to absolutna podstawa każdej efektywnej i bezpiecznej instalacji PV. To nie jest tylko kwestia "aby działało", ale przede wszystkim "aby działało optymalnie". Jako Borys Sadowski, wielokrotnie widziałem, jak drobne niedopatrzenia na etapie projektowania przekładały się na znacząco niższe uzyski energii, a co za tym idzie na mniejsze zyski i dłuższy okres zwrotu z inwestycji. Odpowiedni dobór komponentów gwarantuje nie tylko maksymalną efektywność energetyczną, ale także długą żywotność całego systemu i minimalizuje ryzyko awarii.

Inwerter, często nazywany sercem instalacji fotowoltaicznej, pełni znacznie więcej funkcji niż tylko konwersja prądu stałego (DC) z paneli na prąd zmienny (AC) używany w naszych domach. To zaawansowane urządzenie nieustannie śledzi punkt mocy maksymalnej (MPPT Maximum Power Point Tracking), optymalizując pracę paneli nawet w zmiennych warunkach nasłonecznienia. Dodatkowo, inwerter monitoruje parametry pracy systemu, dostarcza dane o produkcji energii i pełni kluczową rolę w zabezpieczeniach, chroniąc zarówno instalację, jak i sieć elektryczną przed nieprawidłowościami.

Konsekwencje złego doboru paneli do inwertera mogą być dalekosiężne i kosztowne. Oto najczęstsze z nich:

• Nieefektywna praca falownika: Inwerter nie będzie w stanie wykorzystać pełnego potencjału paneli, co oznacza, że część wyprodukowanej energii zostanie zmarnowana.
• Straty energii (clipping): Jeśli moc paneli jest zbyt duża w stosunku do inwertera, falownik "przytnie" nadwyżkę mocy, zwłaszcza w słoneczne dni, ograniczając produkcję do swojej nominalnej wartości.
• Ryzyko uszkodzenia sprzętu: Niewłaściwe dopasowanie napięcia lub prądu może prowadzić do przeciążenia inwertera, a w skrajnych przypadkach do jego trwałego uszkodzenia.
• Niższe niż oczekiwane rachunki za prąd: Ostatecznym efektem wszystkich powyższych problemów będzie niższa produkcja energii, co bezpośrednio przełoży się na wyższe rachunki za prąd i dłuższy czas zwrotu z inwestycji.

Często spotykam się z błędnym przekonaniem, że "większy inwerter zawsze oznacza lepszą instalację". Nic bardziej mylnego! Kluczem jest optymalne dopasowanie mocy, a nie tylko jej wielkość. Zbyt duży inwerter w stosunku do mocy paneli będzie pracował nieefektywnie, zwłaszcza przy niższym nasłonecznieniu, co obniży jego sprawność. Z kolei zbyt mały inwerter nie wykorzysta pełnego potencjału paneli, prowadząc do strat energii. Zawsze podkreślam, że równowaga jest tu najważniejsza.

Moc paneli a moc inwertera: zasada przewymiarowania (oversizing)

Jedną z kluczowych zasad, którą zawsze stosuję w projektowaniu, jest przewymiarowanie mocy paneli (tzw. oversizing). Zaleca się, aby moc paneli (wyrażona w kWp) była o 10-25% większa niż moc nominalna inwertera (w kW). Dlaczego? Panele fotowoltaiczne rzadko pracują z maksymalną mocą nominalną, ponieważ warunki testowe (STC) są trudne do osiągnięcia w rzeczywistości. Przewymiarowanie pozwala inwerterowi na efektywniejszą pracę w godzinach porannych i popołudniowych, a także w dni pochmurne, kiedy nasłonecznienie jest niższe. Dzięki temu roczna produkcja energii jest maksymalizowana. Na przykład, dla inwertera o mocy 5 kW, optymalna moc paneli to zazwyczaj od 5,5 kWp do 6,25 kWp. To pozwala mi wycisnąć z instalacji to, co najlepsze, przez cały rok.

Aby to zobrazować, weźmy inwerter o mocy nominalnej 6 kW. Zgodnie z zasadą przewymiarowania o 10-25%, optymalna moc paneli powinna wynosić:

• Minimalna moc paneli: 6 kW * 1.10 = 6.6 kWp
• Maksymalna moc paneli: 6 kW * 1.25 = 7.5 kWp

Oznacza to, że dla inwertera 6 kW, powinienem dobrać panele o łącznej mocy w zakresie 6.6 kWp do 7.5 kWp. Taki zakres daje mi elastyczność w doborze konkretnych modeli paneli i ich liczby, jednocześnie zapewniając optymalną pracę systemu.

Co się dzieje, gdy moc paneli jest zbyt mała? Mamy do czynienia z niedowymiarowaniem, które prowadzi do nieefektywnej pracy falownika. Inwerter będzie często działał poniżej swojego optymalnego zakresu sprawności, a jego potencjał nie zostanie w pełni wykorzystany.

Z kolei zbyt duże przewymiarowanie, wykraczające poza zalecane limity, choć może wydawać się kuszące, prowadzi do zjawiska "clippingu". W szczytowych momentach produkcji, inwerter nie będzie w stanie przetworzyć całej energii dostarczanej przez panele, "przycinając" nadwyżkę. To oznacza straty energii, której nie zobaczymy na liczniku.

Napięcie: klucz do bezpieczeństwa i uruchomienia systemu

Napięcie startowe inwertera

Napięcie startowe inwertera to minimalne napięcie, przy którym falownik w ogóle się uruchomi i zacznie produkować energię. Jest to niezwykle ważny parametr. Napięcie w punkcie mocy maksymalnej (Vmpp) łańcucha paneli w najwyższej możliwej temperaturze (np. +70°C na dachu) musi być wyższe niż minimalne napięcie startowe inwertera. Jeśli będzie niższe, instalacja po prostu nie wystartuje, a inwerter pozostanie w trybie czuwania.

Zakres pracy MPPT

Każdy inwerter ma określony zakres pracy MPPT (Maximum Power Point Tracking), czyli "widełki" napięcia, w których jest w stanie śledzić punkt mocy maksymalnej paneli i efektywnie pozyskiwać energię. Napięcie całego łańcucha paneli musi mieścić się w tych widełkach. Jeśli napięcie stringu wyjdzie poza ten zakres, inwerter nie będzie pracował optymalnie, co przełoży się na straty w produkcji energii. Moim zadaniem jako projektanta jest zapewnienie, że stringi są tak skonfigurowane, aby napięcie zawsze pozostawało w tym optymalnym zakresie.

Maksymalne napięcie wejściowe (Voc)

To jeden z najważniejszych parametrów bezpieczeństwa. Napięcie obwodu otwartego (Voc) paneli w najniższej możliwej temperaturze (dla Polski często przyjmuje się -20°C, a nawet -25°C) nie może przekroczyć maksymalnego napięcia wejściowego inwertera. Dlaczego? Niskie temperatury znacząco zwiększają napięcie paneli. Przekroczenie tej wartości może spowodować trwałe i często nieodwracalne uszkodzenie falownika, co wiąże się z wysokimi kosztami wymiany.

Jak obliczyć napięcie stringu?

Aby upewnić się, że napięcie stringu paneli jest bezpieczne i mieści się w zakresie pracy inwertera, zawsze wykonuję następujące kroki obliczeniowe:

1. Określ liczbę paneli w stringu: Zdecyduj, ile paneli połączysz szeregowo w jednym łańcuchu.
2. Sprawdź parametry paneli z karty katalogowej:
   • Voc (Napięcie obwodu otwartego) w warunkach STC (Standard Test Conditions).
   • Vmpp (Napięcie w punkcie mocy maksymalnej) w warunkach STC.
   • Współczynnik temperaturowy napięcia Voc (αVoc) zazwyczaj podawany w %/°C lub mV/°C.
   • Współczynnik temperaturowy napięcia Vmpp (αVmpp) zazwyczaj podawany w %/°C lub mV/°C.
3. Ustal ekstremalne temperatury pracy:
   • Najniższa temperatura otoczenia (Tmin): Dla Polski to często -20°C lub -25°C.
   • Najwyższa temperatura pracy paneli (Tmax): Na dachu panele mogą nagrzewać się do +60°C, a nawet +70°C.
4. Oblicz maksymalne napięcie Voc stringu w Tmin:

   Voc_string_Tmin = (Voc_panel_STC * (1 + (Tmin - 25°C) * αVoc)) * liczba_paneli_w_stringu

   Wynik ten musi być niższy niż maksymalne napięcie wejściowe inwertera.

5. Oblicz minimalne napięcie Vmpp stringu w Tmax:

   Vmpp_string_Tmax = (Vmpp_panel_STC * (1 + (Tmax - 25°C) * αVmpp)) * liczba_paneli_w_stringu

   Wynik ten musi być wyższy niż minimalne napięcie startowe inwertera i mieścić się w zakresie MPPT inwertera.

6. Sprawdź zakres MPPT inwertera: Upewnij się, że Vmpp_string_Tmax i Vmpp_string_Tmin (obliczone analogicznie dla Tmin) mieszczą się w zakresie pracy MPPT falownika.

Prąd: unikaj strat i zapewnij kompatybilność

Maksymalny prąd roboczy (Impp)

Maksymalny prąd roboczy (Impp) paneli jest ściśle związany z wydajnością trackera MPPT inwertera. Jeśli prąd Impp stringu jest zbyt wysoki dla danego wejścia MPPT inwertera, dochodzi do zjawiska "przycinania" (clippingu) prądu. Inwerter nie jest w stanie przetworzyć całej dostępnej energii, co prowadzi do strat. Moja rola polega na tym, by zapewnić, że Impp stringu jest bliski, ale nie wyższy od maksymalnego prądu roboczego MPPT falownika.

Prąd zwarciowy (Isc)

Prąd zwarciowy (Isc) paneli to kolejny parametr, który ma kluczowe znaczenie dla bezpieczeństwa. Prąd zwarciowy łańcucha paneli musi być niższy niż maksymalny prąd wejściowy dla danego wejścia MPPT w inwerterze. Przekroczenie tej wartości może spowodować przeciążenie i uszkodzenie komponentów inwertera. To jest twarda granica, której nigdy nie wolno przekroczyć.

Nowoczesne panele o wysokim prądzie a starsze inwertery

Obserwuję wyraźny trend rynkowy: panele fotowoltaiczne stają się coraz mocniejsze, często przekraczając 450-500 Wp, co naturalnie wiąże się z wyższym prądem (powyżej 13-15 A). Niestety, wiele starszych modeli inwerterów było projektowanych z myślą o panelach o niższych prądach wejściowych. Oznacza to, że podłączenie nowoczesnych, wysokoprądowych modułów do starszego inwertera może skutkować niepełną kompatybilnością, a co za tym idzie stratami w produkcji energii z powodu "przycinania" prądu. Zawsze zalecam sprawdzenie maksymalnego prądu wejściowego inwertera i upewnienie się, że jest on wystarczający dla wybranych paneli.

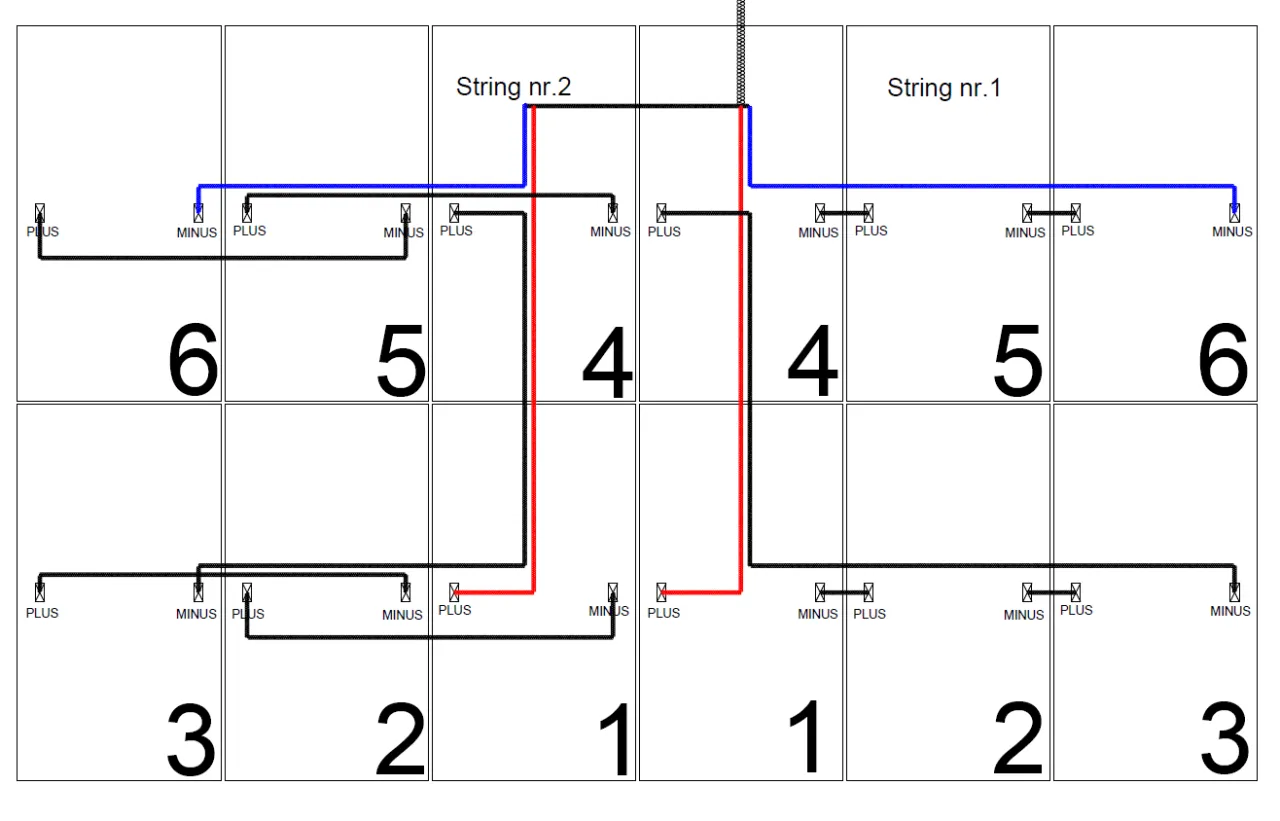

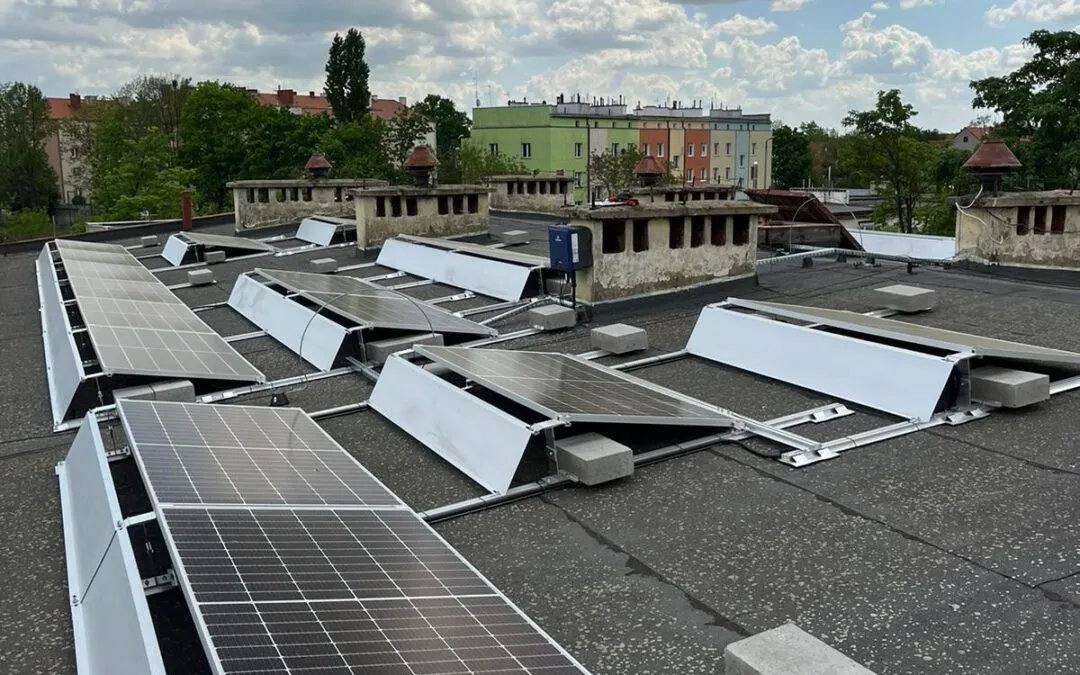

Konfiguracja stringów i wejścia MPPT inwertera

Nowoczesne inwertery często wyposażone są w dwa, a nawet więcej, trackerów MPPT. To ogromna zaleta, którą zawsze staram się wykorzystać w projekcie. Dzięki wielu wejściom MPPT możemy tworzyć niezależne łańcuchy paneli (stringi), co jest szczególnie korzystne w przypadku skomplikowanych dachów. Jeśli mamy na przykład połacie dachu skierowane na wschód i zachód, możemy podłączyć je do oddzielnych MPPT. To samo dotyczy sytuacji, gdy część paneli jest narażona na nierównomierne zacienienie niezależne MPPT pozwalają na optymalizację pracy każdej części instalacji, minimalizując straty.

Dla dachu o orientacji wschód-zachód, gdzie panele są rozłożone na dwóch różnych połaciach, zastosowanie inwertera z dwoma trackerami MPPT jest wręcz obowiązkowe. Jeden string paneli kierujemy na wschód, podłączając go do pierwszego MPPT, a drugi string na zachód, podłączając go do drugiego MPPT. Dzięki temu inwerter może niezależnie optymalizować produkcję energii z każdej strony dachu, maksymalizując uzysk w ciągu całego dnia rano z wschodu, po południu z zachodu.

Niezwykle ważna zasada, której nigdy nie łamię, to: panele w jednym stringu muszą być identyczne. Oznacza to ten sam model, ten sam producent i tę samą moc. Mieszanie modułów o różnych parametrach (np. różna moc, różny wiek, różny typ) w jednym łańcuchu jest błędem. Najsłabszy panel w stringu będzie ograniczał wydajność wszystkich pozostałych, działając jak "wąskie gardło". To drastycznie obniża efektywność całej instalacji, dlatego zawsze dbam o homogeniczność stringów.

Najczęstsze błędy, których należy unikać

Ignorowanie wpływu temperatury na napięcie

To jeden z najczęstszych i najbardziej niebezpiecznych błędów. Wielu inwestorów, a niestety czasem i mniej doświadczonych instalatorów, zapomina, że napięcie paneli jest silnie zależne od temperatury. Niskie temperatury, zwłaszcza w słoneczne, mroźne dni zimowe, powodują znaczny wzrost napięcia obwodu otwartego (Voc). Jeśli Voc stringu w takich warunkach przekroczy maksymalne napięcie wejściowe inwertera, może dojść do jego trwałego uszkodzenia. Zawsze uwzględniam najniższe możliwe temperatury w Polsce podczas obliczeń, aby zapewnić bezpieczeństwo.

Zbyt krótki lub zbyt długi string paneli

Zbyt krótki łańcuch paneli może skutkować napięciem pracy zbyt niskim do uruchomienia inwertera, szczególnie w mniej słoneczne dni. Inwerter po prostu nie "obudzi się". Z kolei zbyt długi string może spowodować, że napięcie przekroczy maksymalny zakres MPPT inwertera, a nawet jego maksymalne napięcie wejściowe, co prowadzi do nieefektywnej pracy lub uszkodzenia. Precyzyjne obliczenie optymalnej liczby paneli w stringu jest kluczowe dla wydajności i bezpieczeństwa.

Niedopasowanie prądowe nowoczesnych paneli do starszych inwerterów

Jak już wspomniałem, rynek paneli PV dynamicznie się rozwija, oferując moduły o coraz wyższej mocy i co za tym idzie wyższym prądzie. Starsze inwertery często nie są przystosowane do obsługi tak wysokich prądów wejściowych. Podłączenie nowoczesnych paneli do inwertera o zbyt niskim maksymalnym prądzie wejściowym skutkuje "przycinaniem" produkcji energii (clippingiem prądowym). Inwerter nie jest w stanie przetworzyć całego prądu dostarczanego przez panele, co prowadzi do niepotrzebnych strat. Zawsze sprawdzam karty katalogowe, aby upewnić się, że prąd paneli jest kompatybilny z inwerterem.

Praktyczne narzędzia i kiedy zaufać ekspertowi

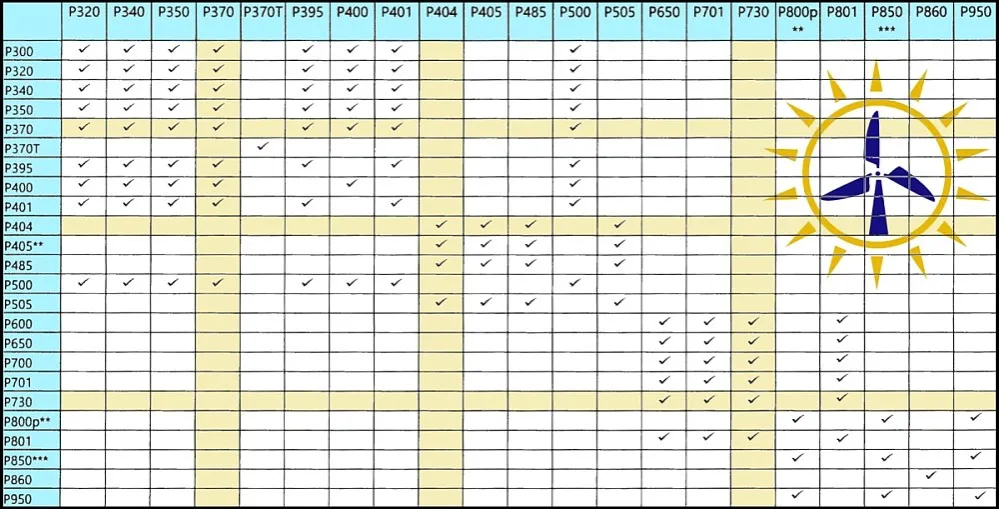

Jak czytać karty katalogowe?

Karty katalogowe paneli i inwerterów to moje podstawowe narzędzia pracy. Bez nich nie da się prawidłowo zaprojektować instalacji. Oto kluczowe parametry, które zawsze odczytuję:

• Dla paneli fotowoltaicznych:
  • Voc (Napięcie obwodu otwartego): Napięcie, gdy panel nie jest podłączony do obciążenia.
  • Vmpp (Napięcie w punkcie mocy maksymalnej): Napięcie, przy którym panel generuje najwięcej mocy.
  • Isc (Prąd zwarciowy): Maksymalny prąd, jaki panel może wygenerować w zwarciu.
  • Impp (Prąd w punkcie mocy maksymalnej): Prąd, przy którym panel generuje najwięcej mocy.
  • Współczynniki temperaturowe: Dla Voc i Vmpp, kluczowe do obliczeń w ekstremalnych temperaturach.
• Dla inwertera:
  • Maksymalne napięcie wejściowe DC: Absolutna granica napięcia, której nie wolno przekroczyć.
  • Zakres napięcia MPPT: Optymalny zakres napięcia dla efektywnej pracy.
  • Minimalne napięcie startowe: Napięcie, przy którym inwerter się uruchomi.
  • Maksymalny prąd wejściowy DC (na MPPT): Maksymalny prąd, jaki może obsłużyć pojedynczy tracker MPPT.
  • Liczba trackerów MPPT: Ile niezależnych stringów można podłączyć.

Wykorzystaj narzędzia online

W dzisiejszych czasach nie musimy polegać wyłącznie na ręcznych obliczeniach. Wielu producentów inwerterów udostępnia na swoich stronach internetowych specjalistyczne oprogramowanie lub kalkulatory online. Są to niezwykle pomocne narzędzia, które ułatwiają proces doboru, weryfikują kompatybilność i pozwalają na symulację pracy systemu w różnych konfiguracjach. Zawsze zachęcam do korzystania z nich, ponieważ minimalizują ryzyko błędów.

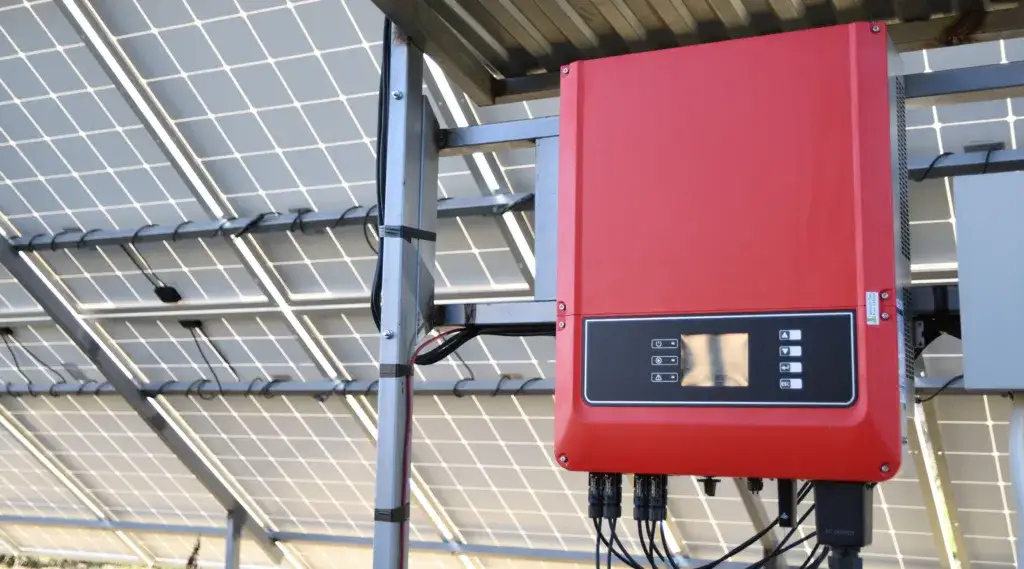

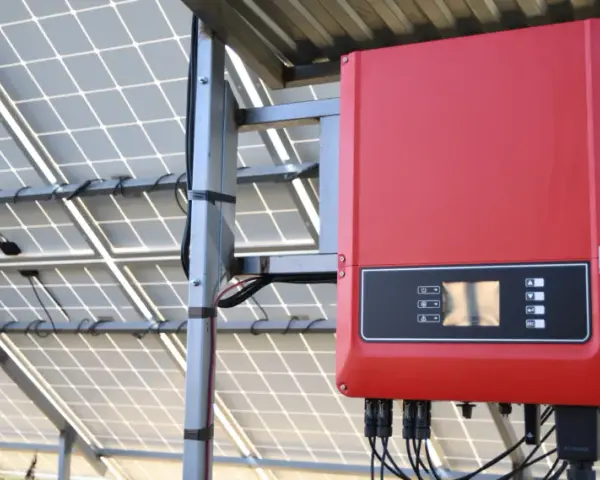

Przeczytaj również: Falownik czy mikroinwerter? Decyzja, która zwiększy zyski z PV

Kiedy skorzystać z pomocy specjalisty?

Chociaż ten artykuł dostarcza wielu cennych wskazówek, są sytuacje, w których powierzenie doboru paneli do inwertera specjaliście jest po prostu najlepszym i najbezpieczniejszym rozwiązaniem. Oto "znaki", których nie można ignorować:

• Skomplikowana geometria dachu: Wiele połaci o różnych kątach nachylenia i orientacjach.
• Znaczące zacienienie: Obecność kominów, drzew, sąsiednich budynków, które mogą rzucać cień na panele w różnych porach dnia.
• Wiele orientacji dachu: Konieczność instalacji paneli na połaciach wschód-zachód, północ-południe, co wymaga zaawansowanej konfiguracji MPPT.
• Brak doświadczenia technicznego: Jeśli terminy takie jak Voc, Vmpp, Isc, czy MPPT brzmią dla Ciebie obco i czujesz się niepewnie z obliczeniami, lepiej zaufać ekspertowi.
• Chęć maksymalizacji zysków i bezpieczeństwa: Profesjonalny projektant nie tylko zapewni optymalny dobór, ale także uwzględni lokalne warunki, przepisy i potencjalne ryzyka, oferując kompleksowe rozwiązanie.
