Falownik do silnika jednofazowego: Podłącz i zyskaj kontrolę (Poradnik)

Ten praktyczny poradnik krok po kroku wyjaśnia, jak bezpiecznie i prawidłowo podłączyć falownik do silnika jednofazowego. Dowiesz się, jakich modyfikacji wymaga silnik, jaki falownik wybrać oraz jak go skonfigurować, abyś mógł samodzielnie wykonać to zadanie i cieszyć się płynną regulacją prędkości.

Zrozumieć problem: Rola kondensatora w silniku jednofazowym

Większość silników jednofazowych, które spotykamy w domach czy małych warsztatach, wymaga kondensatora do prawidłowego działania. Kondensator w silniku jednofazowym pełni dwie kluczowe funkcje: po pierwsze, zapewnia moment rozruchowy, niezbędny do uruchomienia silnika, a po drugie, przesuwa fazę prądu w uzwojeniu pomocniczym względem uzwojenia głównego. Dzięki temu silnik jednofazowy jest w stanie wytworzyć wirujące pole magnetyczne, które jest niezbędne do jego pracy. Problem pojawia się, gdy chcemy podłączyć taki silnik do falownika. Falownik generuje na swoich wyjściach napięcia o zmiennej częstotliwości i amplitudzie, symulując zasilanie trójfazowe. Kondensator, zaprojektowany do pracy z jedną, stałą częstotliwością sieciową (zazwyczaj 50 Hz), nie jest przystosowany do zmiennych warunków. Jego obecność w obwodzie falownika może prowadzić do poważnych problemów, o czym opowiem za chwilę.

Główne zagrożenia: Co może się stać przy błędnym podłączeniu?

Próba podłączenia falownika do silnika jednofazowego bez wcześniejszego usunięcia kondensatora to proszenie się o kłopoty. Z mojego doświadczenia wiem, że konsekwencje mogą być naprawdę poważne:

• Przegrzanie i uszkodzenie kondensatora: Zmienna częstotliwość generowana przez falownik powoduje, że kondensator pracuje w warunkach, do których nie został zaprojektowany. Skutkuje to jego szybkim przegrzewaniem.
• Ryzyko eksplozji kondensatora: Przegrzany kondensator może spuchnąć, a w skrajnych przypadkach nawet eksplodować, stwarzając zagrożenie dla osób znajdujących się w pobliżu i uszkadzając silnik.
• Uszkodzenie falownika: Kondensator podłączony do falownika może generować niekontrolowane przepięcia i prądy, które mogą trwale uszkodzić elektronikę falownika, prowadząc do kosztownej naprawy lub konieczności wymiany urządzenia.
• Nieprawidłowa praca silnika: Nawet jeśli kondensator nie ulegnie natychmiastowemu uszkodzeniu, silnik będzie pracował niestabilnie, z nieprzewidywalnym momentem obrotowym i nadmiernym nagrzewaniem.

Wybór falownika do silnika jednofazowego: Dwa sprawdzone rozwiązania

Kiedy stajemy przed wyzwaniem regulacji prędkości silnika jednofazowego, mamy w zasadzie dwie główne ścieżki do wyboru. Obie mają swoje zalety i wady, a ja pomogę Ci zrozumieć, która będzie najlepsza dla Twojej aplikacji.

Metoda 1: Dedykowany falownik jednofazowy kiedy warto w niego zainwestować?

Na rynku dostępne są specjalne falowniki, które są projektowane z myślą o silnikach jednofazowych. Charakteryzują się one tym, że są zasilane z jednej fazy (230V) i również posiadają wyjście jednofazowe. Ich główną zaletą jest prostota instalacji zazwyczaj nie wymagają modyfikacji samego silnika, ponieważ są w stanie współpracować z kondensatorem rozruchowym lub pracy. To rozwiązanie jest idealne, jeśli zależy nam na minimalnej ingerencji w silnik i maksymalnej wygodzie. Niestety, mają też swoje wady. Zazwyczaj są droższe niż standardowe falowniki trójfazowe o podobnej mocy i są znacznie mniej dostępne na rynku. Ich funkcjonalność może być również bardziej ograniczona. Jeśli jednak masz do czynienia z silnikiem, którego nie chcesz lub nie możesz modyfikować, a budżet nie jest głównym ograniczeniem, dedykowany falownik jednofazowy może być dobrym wyborem.

Metoda 2: Użycie falownika 3-fazowego popularne i ekonomiczne rozwiązanie

To jest zdecydowanie najpopularniejsza i najbardziej ekonomiczna metoda, którą ja sam często rekomenduję i stosuję. Polega ona na wykorzystaniu standardowego falownika, który jest zasilany z jednej fazy (230V), ale posiada wyjście trójfazowe (3x230V). Takie falowniki są powszechnie dostępne, relatywnie tanie i oferują szeroki zakres funkcji. Kluczem do sukcesu w tej metodzie jest jednak modyfikacja silnika jednofazowego, polegająca na usunięciu kondensatora i odpowiednim podłączeniu uzwojeń do wyjść falownika. Choć wymaga to nieco więcej pracy i wiedzy, korzyści w postaci niższej ceny falownika i większej elastyczności konfiguracji często przeważają. Należy jednak pamiętać o potencjalnym spadku mocy silnika, o czym wspominałem wcześniej i będę jeszcze przypominał.

Podłączanie falownika 3x230V do silnika jednofazowego: Praktyczny przewodnik

Przejdźmy teraz do sedna sprawy, czyli do praktycznego podłączenia. Pamiętaj, że praca z elektrycznością wymaga ostrożności i przestrzegania zasad bezpieczeństwa. Jeśli nie czujesz się pewnie, zawsze skonsultuj się z elektrykiem.

Krok 1: Weryfikacja tabliczki znamionowej silnika jakie dane są kluczowe?

Zanim cokolwiek podłączysz, musisz dokładnie poznać swój silnik. Tabliczka znamionowa to skarbnica informacji, bez której prawidłowy dobór i konfiguracja falownika są niemożliwe. Zwróć szczególną uwagę na:

• Napięcie znamionowe (V): Dla silników jednofazowych będzie to zazwyczaj 230V.
• Prąd znamionowy (A): Ta wartość jest kluczowa do ustawienia zabezpieczeń i prądu silnika w falowniku.
• Moc (kW lub HP): Pozwala dobrać falownik o odpowiedniej mocy. Zazwyczaj falownik powinien mieć moc równą lub nieco większą niż silnik.
• Częstotliwość znamionowa (Hz): Standardowo 50 Hz.
• Prędkość obrotowa (obr/min): Informuje o nominalnej prędkości silnika.

Krok 2: Przygotowanie silnika do modyfikacji odłączenie zasilania i demontaż

Bezpieczeństwo przede wszystkim! Upewnij się, że silnik jest całkowicie odłączony od zasilania. Sprawdź to miernikiem, aby mieć pewność, że nie ma napięcia. Następnie przystąp do demontażu osłon lub skrzynki przyłączeniowej silnika. Celem jest uzyskanie dostępu do uzwojeń i kondensatora. Zrób zdjęcia przed demontażem to zawsze pomaga w późniejszym montażu i weryfikacji połączeń.

Krok 3: Identyfikacja i odłączenie kondensatora najważniejszy etap operacji

To jest ten kluczowy moment. W silnikach jednofazowych kondensator zazwyczaj jest umieszczony w osobnej puszce na obudowie silnika lub w skrzynce przyłączeniowej. Będzie to cylindryczny element, często czarny lub szary, z dwoma przewodami. Zidentyfikuj go i odłącz całkowicie od uzwojeń silnika. Upewnij się, że żadne z jego wyprowadzeń nie jest już połączone z obwodem silnika. Pamiętaj, że kondensator może być naładowany, dlatego przed dotknięciem jego wyprowadzeń rozładuj go, zwierając je przez rezystor (np. 1kΩ/1W) lub śrubokrętem z izolowaną rękojeścią (uwaga na iskrzenie!).

Krok 4: Schemat połączeń jak prawidłowo podpiąć uzwojenia silnika do wyjść U, V, W falownika?

Po usunięciu kondensatora, z silnika jednofazowego powinny wychodzić zazwyczaj cztery przewody, które odpowiadają dwóm uzwojeniom: głównemu (roboczemu) i pomocniczemu (rozruchowemu). Naszym zadaniem jest podłączenie ich do trójfazowych wyjść falownika (U, V, W) w taki sposób, aby uzwojenie pomocnicze pełniło rolę "trzeciej fazy", tworząc wirujące pole. Oto jak to zrobić:

Zazwyczaj uzwojenie główne ma niższy opór, a pomocnicze wyższy. Możesz to sprawdzić miernikiem. Podłącz:

• Jeden koniec uzwojenia głównego do wyjścia U falownika.
• Drugi koniec uzwojenia głównego połącz z jednym końcem uzwojenia pomocniczego i podłącz to wspólne połączenie do wyjścia V falownika.
• Drugi koniec uzwojenia pomocniczego podłącz do wyjścia W falownika.

To połączenie tworzy układ, w którym falownik zasila oba uzwojenia, generując przesunięcie fazowe potrzebne do pracy silnika. Pamiętaj, że kolejność podłączenia uzwojeń pomocniczego i głównego do U, V, W może wpływać na kierunek obrotów silnika. Jeśli silnik kręci się w złą stronę, możesz zamienić miejscami przewody uzwojenia pomocniczego na wyjściach falownika (np. zamienić W z U, pozostawiając V jako wspólny).

[search_image]schemat podłączenia silnika jednofazowego do falownika 3x230V bez kondensatora[/search_image>

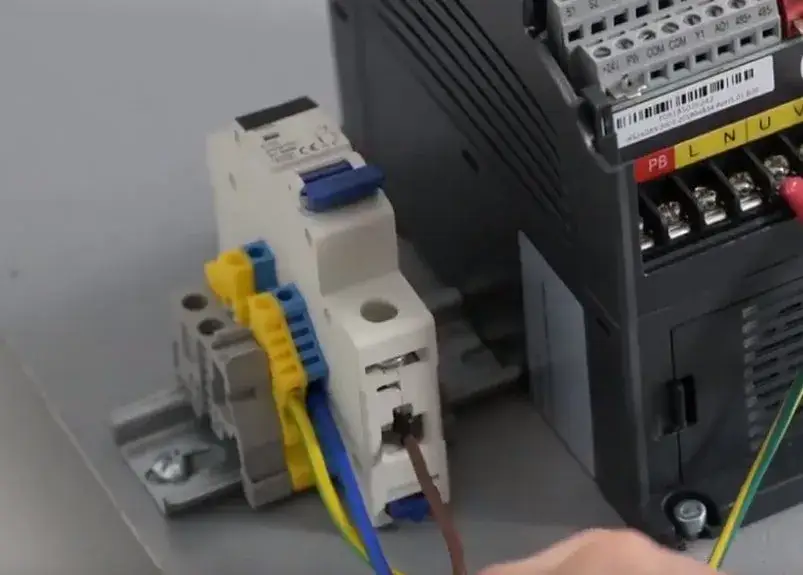

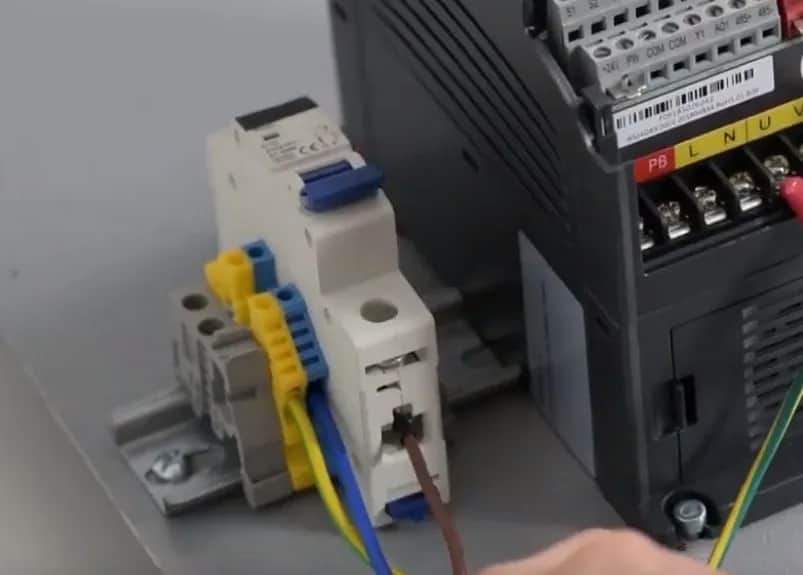

Krok 5: Podłączenie zasilania do falownika (L, N, PE) zasady bezpieczeństwa

Teraz czas na podłączenie samego falownika do sieci. Pamiętaj, że falownik, o którym mówimy (zasilany 1-fazowo), ma wejścia oznaczone zazwyczaj jako L (faza), N (neutralny) i PE (ochronny/uziemienie). Podłącz odpowiednie przewody z sieci 230V do tych zacisków. Niezwykle ważne jest prawidłowe podłączenie przewodu ochronnego (PE) to on odpowiada za Twoje bezpieczeństwo w przypadku awarii izolacji. Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane. Zawsze stosuj odpowiednie zabezpieczenia nadprądowe (bezpieczniki lub wyłączniki nadprądowe) przed falownikiem, zgodne z jego mocą znamionową i wymaganiami instalacji.

Konfiguracja falownika: Jak zaprogramować urządzenie dla optymalnej pracy silnika?

Fizyczne podłączenie to dopiero połowa sukcesu. Aby silnik pracował prawidłowo i efektywnie, musimy odpowiednio skonfigurować falownik. To tutaj tkwi magia płynnej regulacji prędkości.

Wprowadzanie podstawowych parametrów silnika (napięcie, prąd, częstotliwość)

Pierwszym krokiem jest wprowadzenie do falownika danych z tabliczki znamionowej silnika, które zebrałeś w Kroku 1. To absolutna podstawa, aby falownik wiedział, z jakim obciążeniem ma do czynienia:

• Napięcie znamionowe silnika: Ustaw na 230V.
• Prąd znamionowy silnika: Wprowadź wartość z tabliczki znamionowej. To kluczowe dla prawidłowego działania zabezpieczeń przeciążeniowych.
• Częstotliwość znamionowa silnika: Zazwyczaj 50 Hz.
• Prędkość znamionowa silnika: Wartość w obrotach na minutę (obr/min).

Dokładne wprowadzenie tych danych pozwoli falownikowi na optymalne sterowanie i ochronę silnika przed przeciążeniem.

Wybór metody sterowania: Dlaczego sterowanie skalarne (U/f) jest najlepszym wyborem?

Falowniki oferują różne metody sterowania silnikiem, takie jak sterowanie wektorowe (SVC, FVC) czy skalarne (U/f). W przypadku silników jednofazowych podłączonych do falownika trójfazowego, sterowanie skalarne U/f jest zdecydowanie najlepszym i najczęściej jedynym sensownym wyborem. Dlaczego? Sterowanie wektorowe wymaga precyzyjnego modelu silnika i często nie działa poprawnie z silnikami jednofazowymi, które zostały zmodyfikowane w ten sposób. Sterowanie U/f (napięcie do częstotliwości) utrzymuje stały stosunek napięcia do częstotliwości zasilania silnika, co zapewnia w miarę stały strumień magnetyczny i moment obrotowy w szerokim zakresie prędkości. Jest to prostsza, ale w tym zastosowaniu bardziej niezawodna metoda, która pozwala na płynną regulację prędkości bez nadmiernego komplikowania systemu.

Ustawienie ramp startu i hamowania jak zapewnić płynną pracę?

Rampy startu (przyspieszania) i hamowania (zwalniania) to parametry, które określają, jak szybko silnik osiągnie zadaną prędkość lub się zatrzyma. Ich prawidłowe ustawienie jest kluczowe dla płynnej i bezpiecznej pracy, a także dla ochrony mechanizmów napędzanych. Zbyt krótkie czasy ramp mogą prowadzić do gwałtownych szarpnięć, przeciążeń mechanicznych i elektrycznych, a nawet uszkodzeń. Zbyt długie rampy mogą być nieefektywne i opóźniać proces. Zazwyczaj zaczynam od ustawienia ramp na kilka sekund (np. 5-10 sekund) i stopniowo je koryguję, obserwując zachowanie silnika i maszyny. Celem jest uzyskanie płynnego startu i zatrzymania, bez niepotrzebnych wstrząsów.

Rozwiązywanie problemów: Co robić, gdy falownik i silnik nie współpracują?

Nawet przy najlepszych chęciach i starannym wykonaniu, czasem pojawiają się problemy. Nie panikuj większość z nich można rozwiązać, znając najczęstsze przyczyny.

Silnik buczy i nie startuje najczęstsze przyczyny błędu

Jeśli po uruchomieniu falownika silnik wydaje z siebie tylko buczenie i nie obraca się, najprawdopodobniej masz do czynienia z jednym z tych problemów:

• Błędy w okablowaniu: Sprawdź dokładnie połączenia uzwojeń silnika do wyjść U, V, W falownika. Nawet drobna pomyłka może uniemożliwić wytworzenie wirującego pola.
• Nieusunięty kondensator: To klasyczny błąd. Upewnij się, że kondensator został całkowicie odłączony od silnika. Jego obecność będzie zakłócać pracę.
• Nieprawidłowe parametry falownika: Sprawdź, czy wprowadziłeś poprawne dane z tabliczki znamionowej silnika i czy wybrałeś sterowanie skalarne U/f. Błędne ustawienia mogą uniemożliwić prawidłowy rozruch.
• Zbyt niska częstotliwość początkowa: Niektóre falowniki mają parametr minimalnej częstotliwości wyjściowej. Jeśli jest zbyt niska, silnik może nie mieć wystarczającego momentu rozruchowego.

Brak mocy i niski moment obrotowy czy to normalne i jak to zminimalizować?

Tak, niestety spadek mocy i momentu obrotowego o 30-40% jest normalnym zjawiskiem przy tej metodzie podłączenia silnika jednofazowego do falownika trójfazowego. Musimy być tego świadomi. Wynika to z asymetrii uzwojeń silnika jednofazowego, które nie są idealnie przystosowane do zasilania trójfazowego. Jak to zminimalizować? Po pierwsze, upewnij się, że wszystkie parametry falownika są ustawione jak najprecyzyjniej. Po drugie, w niektórych przypadkach można zastosować falownik o nieco większej mocy niż silnik, aby zapewnić większą rezerwę. Nie oczekuj jednak, że uzyskasz pełną moc znamionową silnika to jest kompromis, na który musimy się zgodzić, aby uzyskać regulację prędkości.

Falownik wyświetla błąd jak interpretować popularne kody awarii?

Falowniki są wyposażone w systemy diagnostyczne, które wyświetlają kody błędów w przypadku nieprawidłowości. Kody te są specyficzne dla danego producenta i modelu, dlatego zawsze sięgaj do instrukcji obsługi swojego falownika. Tam znajdziesz szczegółowy opis każdego błędu i sugerowane rozwiązania. Niemniej jednak, mogę wskazać kilka typowych kategorii błędów:

• Overcurrent (OC): Przeciążenie prądowe, często spowodowane zbyt dużym obciążeniem silnika, zbyt krótką rampą startu lub zwarciem.
• Overvoltage (OV) / Undervoltage (UV): Zbyt wysokie lub zbyt niskie napięcie zasilania falownika.
• Overload (OL): Przeciążenie cieplne silnika lub falownika.
• Ground Fault (GF): Błąd uziemienia, wskazujący na upływ prądu do masy.
• Motor Overheat (OH): Przegrzanie silnika (jeśli podłączono czujnik termiczny).

Zawsze zapisuj kod błędu i sprawdź go w instrukcji. To najszybsza droga do diagnozy i rozwiązania problemu.

Korzyści i ograniczenia: Czy warto podłączyć falownik do silnika jednofazowego?

Po przejściu przez cały proces, naturalne jest pytanie: czy to wszystko jest tego warte? Moim zdaniem, tak, ale z pełną świadomością zarówno korzyści, jak i ograniczeń.

Zyski: Płynna regulacja prędkości, oszczędność energii i łagodny start

Prawidłowo podłączony i skonfigurowany falownik do silnika jednofazowego oferuje szereg znaczących korzyści:

• Precyzyjna i płynna regulacja prędkości: To główny powód, dla którego podejmujemy się tej modyfikacji. Możesz dostosować prędkość silnika do wymagań aplikacji, co jest nieocenione w wielu procesach.
• Potencjalne oszczędności energii: W aplikacjach, gdzie silnik nie zawsze pracuje z pełnym obciążeniem, redukcja prędkości za pomocą falownika może prowadzić do znacznych oszczędności energii.
• Łagodny start i zatrzymanie silnika: Eliminacja gwałtownych szarpnięć przy starcie i hamowaniu silnika przedłuża żywotność zarówno samego silnika, jak i mechanizmów napędzanych, redukując zużycie i ryzyko uszkodzeń.
• Zwiększona kontrola nad procesem: Falownik oferuje wiele funkcji sterowania, takich jak programowanie ramp, ustawianie częstotliwości minimalnej/maksymalnej, czy sterowanie zewnętrzne, co zwiększa elastyczność systemu.

Przeczytaj również: Falownik Sofar: Niskie DC, wysokie AC? Poznaj sekrety napięcia!

Ograniczenia: O czym musisz pamiętać przed podjęciem decyzji o modyfikacji?

Mimo wielu zalet, musimy pamiętać o kompromisach i ograniczeniach tej metody:

• Utrata mocy i momentu obrotowego: Jak już wspomniałem, silnik jednofazowy sterowany w ten sposób może stracić do 30-40% swojej mocy. To kluczowy czynnik, który trzeba wziąć pod uwagę przy doborze silnika do aplikacji.
• Konieczność modyfikacji silnika: Usunięcie kondensatora i zmiana okablowania to ingerencja w konstrukcję silnika, która może unieważnić gwarancję producenta.
• Złożoność procesu konfiguracji: Wymaga pewnej wiedzy technicznej i cierpliwości przy ustawianiu parametrów falownika. Nie jest to rozwiązanie typu "plug and play".
• Brak możliwości pracy z kondensatorem: Po modyfikacji silnik nie będzie mógł być zasilany bezpośrednio z sieci 230V z kondensatorem, chyba że przywrócimy oryginalne okablowanie.

Podsumowując, podłączenie falownika do silnika jednofazowego jest wykonalne i często bardzo opłacalne, ale wymaga świadomego podejścia do modyfikacji i konfiguracji. Jeśli jesteś przygotowany na te wyzwania, zyskasz niezawodne i elastyczne rozwiązanie do sterowania prędkością.
