Falownik Sofar: Niskie DC, wysokie AC? Poznaj sekrety napięcia!

Zarządzanie napięciem w instalacji fotowoltaicznej to jeden z kluczowych aspektów, który bezpośrednio wpływa na jej wydajność i stabilność. Wiele osób, które zdecydowały się na falownik Sofar, boryka się z dwoma głównymi problemami: zbyt niskim napięciem startowym DC z paneli, które uniemożliwia uruchomienie urządzenia, oraz zbyt wysokim napięciem AC w sieci, prowadzącym do jego wyłączania. Zrozumienie przyczyn tych zjawisk i znajomość prawidłowych rozwiązań jest absolutnie niezbędna, aby Twoja instalacja fotowoltaiczna pracowała efektywnie i bezawaryjnie.

Problemy z napięciem w falowniku Sofar: Skąd się biorą?

Jako ekspert w dziedzinie fotowoltaiki, często spotykam się z pytaniami dotyczącymi problemów z napięciem w falownikach, a w szczególności w popularnych urządzeniach marki Sofar. Użytkownicy najczęściej zgłaszają dwa, z pozoru odmienne, ale równie frustrujące scenariusze. Pierwszy to sytuacja, gdy falownik nie chce się uruchomić, szczególnie rano lub w pochmurne dni, co jest zazwyczaj związane ze zbyt niskim napięciem stałym (DC) pochodzącym z paneli. Drugi, coraz częstszy problem, to wyłączanie się falownika w ciągu dnia, zwłaszcza w słoneczne południe, co z kolei wskazuje na zbyt wysokie napięcie zmienne (AC) w sieci energetycznej. W tym artykule postaram się dostarczyć praktycznych rozwiązań dla obu tych wyzwań, wyjaśniając, jak skutecznie zarządzać napięciem, aby Twoja instalacja pracowała bez zakłóceń.

Napięcie DC vs. AC: Dwa światy, które musi pogodzić Twój falownik

Zanim zagłębimy się w rozwiązania, musimy zrozumieć podstawy. W systemie fotowoltaicznym mamy do czynienia z dwoma rodzajami napięcia. Napięcie DC (prąd stały) to energia generowana bezpośrednio przez panele fotowoltaiczne. Jest to prąd o stałym kierunku, idealny do przesyłania na krótkie odległości, ale niekompatybilny z większością domowych urządzeń i siecią energetyczną. Tutaj wkracza falownik, którego głównym zadaniem jest konwersja tego prądu stałego na napięcie AC (prąd zmienny). Prąd zmienny to ten, który płynie w gniazdkach w Twoim domu i jest przesyłany przez sieć energetyczną. Falownik musi nie tylko efektywnie dokonać tej konwersji, ale także precyzyjnie dopasować parametry prądu zmiennego do wymagań sieci, w tym jego napięcie i częstotliwość. To właśnie na styku tych dwóch światów DC z paneli i AC z sieci najczęściej pojawiają się problemy, które omówimy szczegółowo.

Problem 1: Falownik nie startuje rano czyli zbyt niskie napięcie z paneli (DC)

Wyobraź sobie sytuację: słońce wschodzi, a Twój falownik milczy. Produkcja energii nie rusza, a Ty zastanawiasz się, co jest nie tak. Bardzo często przyczyną tego stanu rzeczy jest zbyt niskie napięcie stałe (DC) generowane przez panele fotowoltaiczne, szczególnie wczesnym rankiem, późnym popołudniem lub w dni o dużym zachmurzeniu. Falowniki Sofar, podobnie jak inne urządzenia tego typu, mają określony próg napięcia startowego, poniżej którego po prostu się nie uruchomią. Dla popularnych modeli Sofar wynosi on zazwyczaj około 160-200V. Dodatkowo, istnieje zakres pracy MPPT (Maximum Power Point Tracking), np. 140V-960V, w którym falownik efektywnie śledzi punkt mocy maksymalnej. Jeśli napięcie z Twojego łańcucha paneli (stringu) nie osiągnie minimalnego progu startowego, falownik pozostanie w trybie czuwania. Jest to często wynik zbyt krótkiego łańcucha paneli, który nie jest w stanie wygenerować wystarczającego napięcia w mniej sprzyjających warunkach.

Problem 2: Falownik wyłącza się w południe czyli zbyt wysokie napięcie w sieci (AC)

Drugi scenariusz, z którym spotykam się coraz częściej, to wyłączanie się falownika w szczycie produkcji, czyli w słoneczne południe. Winowajcą w tym przypadku jest zazwyczaj zbyt wysokie napięcie zmienne (AC) w publicznej sieci energetycznej. Ten problem narasta w Polsce w ostatnich latach, głównie z powodu dynamicznego rozwoju mikroinstalacji fotowoltaicznych. Kiedy wiele instalacji w jednej okolicy jednocześnie wprowadza energię do sieci, lokalne napięcie może wzrosnąć. Zgodnie z obowiązującą w Polsce normą PN-EN 50549-1, falownik musi się odłączyć od sieci, jeśli średnie 10-minutowe napięcie przekroczy 253V. Jest to mechanizm ochronny, mający na celu zabezpieczenie zarówno samej instalacji, jak i stabilności całej sieci. Niestety, dla prosumenta oznacza to straty w produkcji energii i frustrację.

Jak polskie normy (PN-EN 50549-1) wpływają na pracę Twojej instalacji?

Norma PN-EN 50549-1 to kluczowy dokument, który reguluje pracę falowników podłączonych do sieci energetycznej w Polsce. To ona definiuje szereg parametrów, które falownik musi spełniać, aby móc bezpiecznie i stabilnie współpracować z systemem elektroenergetycznym. Jednym z najważniejszych jest wspomniany już limit napięcia sieciowego 253V. Nie jest to arbitralna wartość, ale wynik precyzyjnych badań i analiz, mających na celu zapewnienie bezpieczeństwa i niezawodności. Jako użytkownik musisz mieć świadomość, że wszelkie modyfikacje ustawień napięcia w falowniku muszą być ściśle zgodne z tą normą. Co więcej, w wielu przypadkach, zwłaszcza jeśli chodzi o zmiany parametrów sieciowych, wymagana jest zgoda Operatora Sieci Dystrybucyjnej (OSD). Ignorowanie tych regulacji może prowadzić do unieważnienia gwarancji, a nawet do problemów prawnych i zagrożenia bezpieczeństwa.

Napięcie z paneli (DC): Jak rozwiązać problem niskiego startu?

Mit obniżania progu startowego w ustawieniach: Dlaczego to niemożliwe?

Wielu użytkowników, borykających się z problemem niskiego napięcia startowego DC, intuicyjnie szuka opcji "obniżenia progu startowego" w menu ustawień falownika. Niestety, muszę obalić ten mit: nie jest to możliwe. Próg napięcia startowego DC to nie jest parametr, który można swobodnie modyfikować w oprogramowaniu falownika. Jest to ograniczenie sprzętowe, wynikające z samej konstrukcji urządzenia i jego wewnętrznej elektroniki, a także z zakresu pracy układu MPPT. Falownik potrzebuje określonego minimalnego napięcia, aby w ogóle móc zainicjować proces konwersji i śledzenia punktu mocy maksymalnej. Próba "oszukania" tego parametru byłaby nie tylko nieskuteczna, ale mogłaby prowadzić do niestabilnej pracy lub uszkodzenia urządzenia. Zamiast szukać nieistniejących opcji, skupmy się na realnych rozwiązaniach.

Jak sprawdzić napięcie startowe i zakres MPPT w Twoim modelu Sofar?

Zanim podejmiesz jakiekolwiek kroki, warto dokładnie sprawdzić specyfikację swojego falownika Sofar. Informacje o minimalnym napięciu startowym DC oraz pełnym zakresie pracy MPPT znajdziesz w kilku miejscach:

• Instrukcja obsługi: To podstawowe źródło informacji. W sekcji danych technicznych lub specyfikacji wejściowej DC z pewnością znajdziesz te wartości.
• Tabliczka znamionowa urządzenia: Na obudowie falownika zazwyczaj znajduje się tabliczka znamionowa z kluczowymi parametrami, w tym z zakresem napięcia wejściowego DC.
• Strona internetowa producenta: Na oficjalnej stronie Sofar Solar, w zakładce dotyczącej Twojego modelu falownika, dostępne są szczegółowe karty katalogowe.

Znajomość tych wartości jest kluczowa do prawidłowego zaplanowania lub weryfikacji konfiguracji Twojego łańcucha paneli.

Jedyna skuteczna metoda: Modyfikacja łańcucha paneli fotowoltaicznych

Skoro nie możemy obniżyć progu startowego w falowniku, musimy zwiększyć napięcie dostarczane przez panele. Jedyną skuteczną metodą rozwiązania problemu zbyt niskiego napięcia DC jest fizyczne dodanie kolejnych paneli do łańcucha (szeregu). Kiedy łączysz panele szeregowo, ich napięcia sumują się. Jeśli więc Twój obecny string generuje np. 140V, a falownik potrzebuje 160V do startu, dodanie jednego lub dwóch paneli (w zależności od ich napięcia nominalnego) może podnieść całkowite napięcie stringu powyżej wymaganego progu. To sprawi, że falownik będzie w stanie uruchomić się wcześniej rano i pracować dłużej w mniej sprzyjających warunkach pogodowych. Pamiętaj, że taka modyfikacja wymaga profesjonalnej wiedzy i powinna być przeprowadzona przez certyfikowanego instalatora.

Potencjalne ryzyka: Kiedy dodanie kolejnego panelu jest niebezpieczne?

Choć dodanie paneli wydaje się prostym rozwiązaniem, wiąże się z nim kilka potencjalnych ryzyk, których nie można ignorować:

• Przekroczenie maksymalnego dopuszczalnego napięcia wejściowego DC falownika: Każdy falownik ma określone maksymalne napięcie DC, które może przyjąć. Przekroczenie tej wartości, zwłaszcza w niskich temperaturach (gdy napięcie paneli jest wyższe), może trwale uszkodzić falownik. Zawsze należy sprawdzić tę wartość w specyfikacji urządzenia i obliczyć maksymalne napięcie stringu w najzimniejszych warunkach.
• Przekroczenie maksymalnego prądu MPPT: Chociaż rzadsze, dodanie zbyt wielu paneli może również doprowadzić do przekroczenia maksymalnego prądu wejściowego MPPT, co również jest niebezpieczne dla falownika.
• Niewłaściwe dopasowanie paneli: Mieszanie paneli o różnych parametrach (mocy, prądzie, napięciu) w jednym stringu może obniżyć ogólną wydajność całego łańcucha.

Z tych powodów konieczna jest konsultacja z instalatorem. Profesjonalista dokładnie obliczy, ile paneli można bezpiecznie dodać, aby zapewnić kompatybilność, bezpieczeństwo i optymalną pracę systemu.

Wysokie napięcie w sieci (AC): Jak zapobiec wyłączaniu falownika?

Dlaczego napięcie w sieci rośnie i dlaczego Twój falownik na to reaguje?

Wzrost napięcia w sieci publicznej to zjawisko, które staje się coraz bardziej powszechne, szczególnie w obszarach o dużym zagęszczeniu instalacji fotowoltaicznych. Kiedy Twoja instalacja PV produkuje energię i wprowadza ją do sieci, w punkcie przyłączenia do sieci dochodzi do lokalnego wzrostu napięcia. To naturalna reakcja fizyczna. Jeżeli w okolicy jest wiele takich instalacji, a sieć energetyczna nie jest odpowiednio przystosowana (np. ma zbyt cienkie przewody, jest długa i obciążona), to napięcie może wzrosnąć ponad dopuszczalne normy. Twój falownik, jako inteligentne urządzenie, stale monitoruje parametry sieci. Kiedy wykryje, że napięcie przekracza bezpieczny limit (w Polsce 253V zgodnie z PN-EN 50549-1), musi się odłączyć. To nie jest "złośliwość" falownika, ale obowiązkowy mechanizm ochronny, mający na celu zabezpieczenie zarówno Twojej instalacji, jak i całej sieci energetycznej przed przeciążeniem i uszkodzeniami.

Zmiana ustawień sieciowych: Kiedy jest dozwolona i kto może jej dokonać?

W przeciwieństwie do napięcia startowego DC, ustawienia sieciowe falownika (takie jak progi wyłączenia napięciowego, czasy reakcji) mogą być w pewnym stopniu modyfikowane. Jednakże, te zmiany są ściśle regulowane i podlegają rygorystycznym normom, w tym PN-EN 50549-1. Kluczowe jest zrozumienie, że dostęp do tych zaawansowanych ustawień mają wyłącznie certyfikowani instalatorzy, którzy posiadają specjalne hasła serwisowe. Jest to celowe zabezpieczenie producenta, mające na celu zapobieżenie nieautoryzowanym i potencjalnie niebezpiecznym modyfikacjom. Wszelkie korekty muszą mieścić się w granicach dopuszczonych przez Operatora Sieci Dystrybucyjnej (OSD) i często wymagają jego zgody. Samodzielna, nieautoryzowana ingerencja w te ustawienia jest nielegalna, niebezpieczna, może prowadzić do unieważnienia gwarancji falownika, a nawet do problemów z OSD.

Instrukcja krok po kroku: Jak instalator może dostosować ustawienia napięcia w falowniku Sofar

Poniżej przedstawiam ogólny proces, jaki autoryzowany instalator może przeprowadzić, aby dostosować ustawienia napięcia w falowniku Sofar. Pamiętaj, że jest to instrukcja poglądowa i tylko wykwalifikowany specjalista powinien wykonywać takie czynności:

1. Dostęp do menu serwisowego: Instalator loguje się do falownika za pomocą specjalnego hasła serwisowego, które otwiera dostęp do zaawansowanych ustawień.
2. Wybór profilu sieciowego: W menu "Grid parameters" lub "Network settings" instalator może wybrać odpowiedni profil sieciowy, zgodny z wymogami lokalnego OSD. Czasem dostępne są różne profile dla danego kraju lub regionu.
3. Drobne korekty parametrów: W ramach wybranego profilu sieciowego, instalator może dokonać drobnych korekt w dozwolonych zakresach, np. nieznacznie wydłużyć czas reakcji falownika na chwilowe skoki napięcia, zanim nastąpi odłączenie. Ważne jest, aby te korekty nie przekraczały limitów określonych przez normy i OSD.
4. Aktywacja funkcji inteligentnych: Instalator może również aktywować lub skonfigurować inteligentne funkcje, takie jak Q(U) czy P(U), które pomagają w stabilizacji napięcia (o czym więcej w kolejnej sekcji).
5. Zapisanie i monitorowanie: Po wprowadzeniu zmian, instalator zapisuje ustawienia i monitoruje pracę falownika, aby upewnić się, że problem został rozwiązany, a urządzenie pracuje stabilnie i zgodnie z normami.

Rola aktualizacji oprogramowania: Czy nowszy soft rozwiąże problem?

Zdecydowanie tak! Producenci falowników, w tym Sofar, regularnie udostępniają aktualizacje oprogramowania (firmware). Te aktualizacje są niezwykle ważne, ponieważ mogą zawierać:

• Poprawki błędów: Eliminują znane problemy i zwiększają stabilność pracy urządzenia.
• Optymalizacje wydajności: Poprawiają algorytmy śledzenia MPPT, co może zwiększyć ogólną produkcję energii.
• Nowe funkcje zgodności z siecią: Wprowadzają nowe tryby pracy, takie jak Q(U) (regulacja mocy biernej) czy P(U) (ograniczenie mocy czynnej), które są kluczowe w walce z wysokim napięciem w sieci.
• Dostosowanie do zmieniających się wymogów normatywnych: Producenci na bieżąco aktualizują oprogramowanie, aby było ono zgodne z najnowszymi normami i regulacjami OSD.

Zawsze doradzam moim klientom, aby upewnili się, że ich falownik posiada najnowsze oprogramowanie. Instalator może sprawdzić aktualną wersję firmware i wgrać najnowszą, często zdalnie, co może znacząco poprawić pracę falownika i rozwiązać problemy z napięciem.

Inteligentne funkcje Sofar: Jak falownik sam reguluje napięcie?

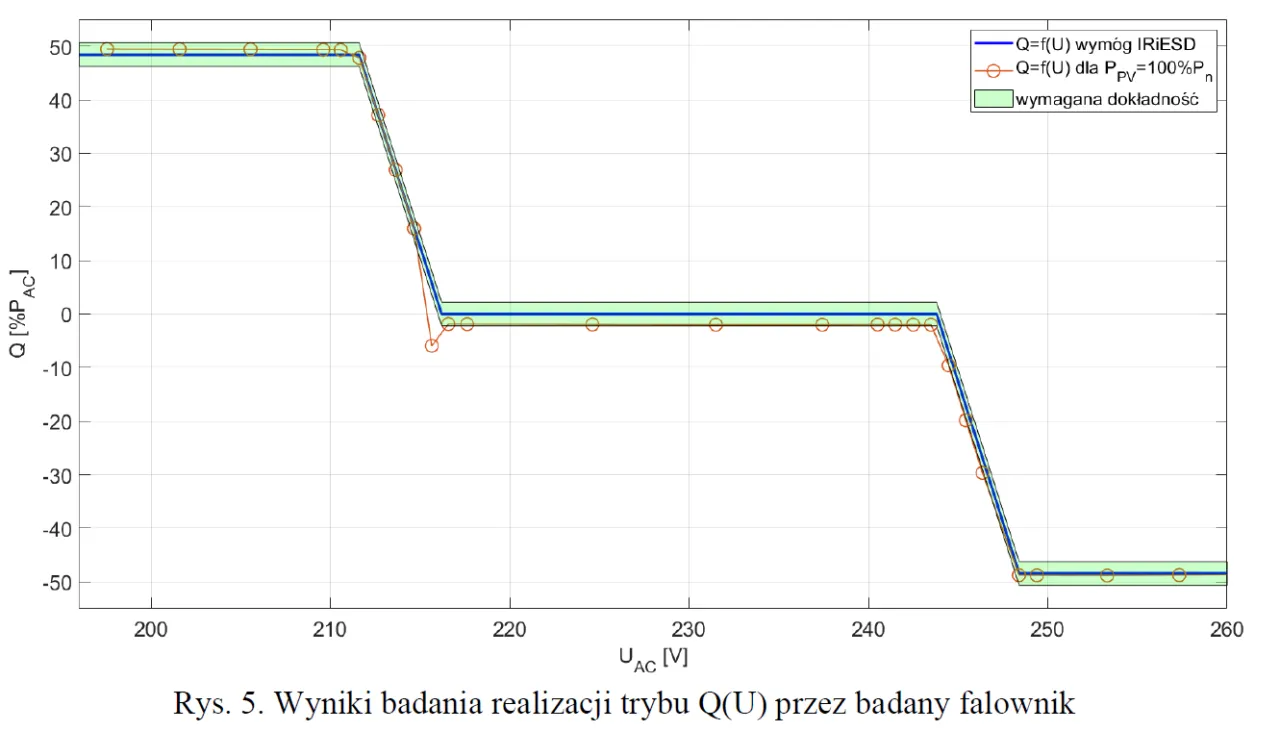

Tryb Q(U): Jak regulacja mocy biernej pomaga obniżyć napięcie w Twoim domu?

W nowoczesnych falownikach Sofar, podobnie jak w innych zaawansowanych urządzeniach, dostępne są inteligentne funkcje, które pomagają w zarządzaniu napięciem w sieci. Jedną z nich jest tryb Q(U) regulacja mocy biernej w funkcji napięcia. W uproszczeniu, moc bierna to rodzaj energii elektrycznej, która nie wykonuje pracy użytecznej, ale jest niezbędna do prawidłowego działania urządzeń indukcyjnych (np. silników). Kiedy napięcie w sieci rośnie (U), falownik w trybie Q(U) może zacząć pobierać moc bierną z sieci lub ją do niej oddawać (Q) w taki sposób, aby stabilizować i potencjalnie obniżać napięcie w punkcie przyłączenia. Działa to jak "bufor" napięciowy, który aktywnie przeciwdziała jego nadmiernemu wzrostowi, redukując tym samym ryzyko wyłączania się falownika. To bardzo skuteczna funkcja, która często jest wymagana przez OSD i może znacząco poprawić stabilność pracy Twojej instalacji.

Tryb P(U): Ograniczenie mocy czynnej jako ostateczność

Inną inteligentną funkcją jest tryb P(U) ograniczenie mocy czynnej w funkcji napięcia. Jest to rozwiązanie, które należy traktować jako ostateczność, gdy inne metody stabilizacji napięcia zawodzą. W trybie P(U), jeśli napięcie w sieci osiągnie określony wysoki poziom, falownik Sofar automatycznie zmniejsza swoją produkcję mocy czynnej. Oznacza to, że zamiast wprowadzać do sieci pełną moc, na jaką pozwalają panele, falownik celowo obniża ją, aby zapobiec dalszemu wzrostowi napięcia w sieci. Celem jest uniknięcie całkowitego wyłączenia się falownika, ale kosztem niższej produkcji energii. Choć nie jest to idealne rozwiązanie z punktu widzenia maksymalizacji zysków, pozwala na utrzymanie ciągłości pracy instalacji w trudnych warunkach sieciowych, minimalizując całkowite straty.

Czy te funkcje są aktywne w Twoim falowniku i jak to sprawdzić?

Warto wiedzieć, że te zaawansowane funkcje, takie jak Q(U) i P(U), mogą wymagać aktywacji lub odpowiedniej konfiguracji przez instalatora. Często są one domyślnie wyłączone lub ustawione na standardowe wartości, które nie zawsze są optymalne dla Twojej lokalizacji. Aby sprawdzić, czy są one aktywne w Twoim falowniku Sofar i czy działają prawidłowo, możesz:

• Sprawdzić instrukcję obsługi: Poszukaj sekcji dotyczących "Grid functions", "Smart grid" lub "Reactive power control".
• Skontaktować się z instalatorem: To najlepsza opcja. Instalator, posiadający dostęp do menu serwisowego, może nie tylko zweryfikować status tych funkcji, ale także je aktywować i skonfigurować zgodnie z lokalnymi wymogami OSD i specyfiką Twojej sieci.

Aktywacja i prawidłowe ustawienie tych funkcji może znacząco poprawić stabilność pracy Twojej instalacji PV.

Przeczytaj również: Falownik 10 kW: Jak wybrać najlepszy? Przewodnik eksperta!

Co możesz sprawdzić samodzielnie, zanim wezwiesz serwis?

Analiza danych w aplikacji SolarMAN: Jak odczytywać wykresy napięcia?

Zanim wezwiesz serwis, możesz samodzielnie przeprowadzić wstępną diagnostykę, korzystając z aplikacji SolarMAN (lub innej platformy monitorującej, jeśli taką posiadasz). To potężne narzędzie, które dostarcza mnóstwa danych historycznych. Skup się na wykresach napięcia:

• Napięcie DC (stringi PV): Sprawdź, czy rano napięcie na stringach osiąga próg startowy falownika. Jeśli widzisz, że napięcie jest stale niskie, a falownik długo nie startuje, może to wskazywać na problem z ilością paneli w łańcuchu.
• Napięcie AC (sieciowe): Obserwuj wykres napięcia AC w ciągu dnia. Jeśli falownik wyłącza się, a na wykresie widać regularne, wysokie skoki napięcia powyżej 250V, to niemal na pewno problem leży po stronie sieci publicznej. Zwróć uwagę na średnie wartości napięcia w 10-minutowych interwałach.

Analiza tych danych pozwoli Ci precyzyjniej opisać problem instalatorowi, co przyspieszy diagnostykę i rozwiązanie problemu.

Sprawdzenie instalacji elektrycznej w budynku: Czy problem nie leży po Twojej stronie?

Czasami problem z napięciem, zwłaszcza tym wysokim AC, może mieć swoje korzenie w wewnętrznej instalacji elektrycznej budynku, a nie tylko w sieci OSD. Warto sprawdzić kilka aspektów:

• Grubość okablowania: Czy przewody prowadzące od falownika do rozdzielnicy głównej są odpowiednio grube? Zbyt cienkie przewody mogą powodować nadmierne spadki napięcia (lub wzrosty, gdy falownik "podbija" napięcie, aby pokonać opór), co przyczynia się do problemów.
• Luźne połączenia: Sprawdź, czy wszystkie połączenia w rozdzielnicy i przy falowniku są dobrze dokręcone. Luźne styki zwiększają opór i mogą prowadzić do lokalnych wzrostów napięcia.
• Wiek instalacji: W starszych budynkach instalacje elektryczne mogą być niewystarczające dla nowoczesnych obciążeń i systemów PV.

Jeśli masz wątpliwości co do stanu swojej instalacji, koniecznie wezwij wykwalifikowanego elektryka. Może okazać się, że to właśnie modernizacja wewnętrznej instalacji rozwiąże Twój problem.

Kontakt z operatorem sieci (OSD): Kiedy zgłoszenie problemu jest konieczne?

Jeśli po samodzielnej analizie danych i sprawdzeniu instalacji wewnętrznej nadal masz uporczywe problemy z wysokim napięciem w sieci (AC), a falownik często się wyłącza pomimo prawidłowych ustawień, to znak, że należy skontaktować się z lokalnym Operatorem Sieci Dystrybucyjnej (OSD). W Polsce są to m.in. PGE, Tauron, Enea, Energa, Innogy (Stoen Operator). Zgłoś problem z jakością dostarczanej energii, wskazując na zbyt wysokie napięcie. Warto wspomnieć, jeśli problem dotyczy również sąsiadów to wzmocni Twoje zgłoszenie. OSD ma obowiązek zapewnić stabilne parametry sieci i może być zmuszone do podjęcia działań, takich jak regulacja transformatora w stacji SN/nn, modernizacja sieci lub instalacja urządzeń kompensacyjnych. Pamiętaj, aby mieć przygotowane dane z monitoringu falownika, które potwierdzą Twoje obserwacje.

W przypadku powtarzających się problemów z wysokim napięciem w sieci, które nie ustępują po weryfikacji instalacji wewnętrznej i ustawień falownika, należy skontaktować się z lokalnym Operatorem Sieci Dystrybucyjnej. To OSD odpowiada za jakość dostarczanej energii i stabilność sieci.
