Falownik fotowoltaiczny kluczowe urządzenie zamieniające energię słoneczną w prąd dla Twojego domu
- Konwertuje prąd stały (DC) z paneli na prąd zmienny (AC) używany w domu.
- Jest "sercem" każdej instalacji fotowoltaicznej, bez niego energia słoneczna jest bezużyteczna.
- Odpowiada za optymalizację pracy paneli (funkcja MPPT) i monitorowanie systemu.
- Występuje w różnych typach (np. sieciowe, wyspowe, hybrydowe) dopasowanych do potrzeb użytkownika.
- Posiada szereg zabezpieczeń i umożliwia zdalne monitorowanie wydajności.
Falownik fotowoltaiczny serce Twojej instalacji
Jak wspomniałem, falownik fotowoltaiczny to nieodzowny element każdej instalacji PV. Jego podstawowa funkcja polega na konwersji prądu stałego (DC), który jest generowany przez panele słoneczne, na prąd zmienny (AC), czyli taki, jaki płynie w gniazdkach w naszych domach i jest używany przez wszystkie urządzenia elektryczne. Bez tego urządzenia energia ze słońca byłaby dla nas po prostu bezużyteczna.
Inwerter a falownik czy jest jakaś różnica?
Często spotykam się z pytaniem, czy "inwerter" i "falownik" to to samo. Odpowiedź jest prosta: tak, to są synonimy. Możesz używać tych terminów zamiennie, oznaczają one dokładnie to samo urządzenie.
Jak wygląda i gdzie najczęściej się go montuje?
Zazwyczaj falownik to prostokątne urządzenie, często wyposażone w niewielki wyświetlacz, na którym można odczytać podstawowe parametry pracy. Jeśli chodzi o montaż, najczęściej umieszcza się go na ścianie budynku w garażu, kotłowni, piwnicy lub innym pomieszczeniu gospodarczym. Coraz częściej, ze względu na stopień ochrony IP, falowniki montuje się także na zewnątrz, na ścianie budynku, co jest wygodne i nie zajmuje miejsca wewnątrz domu.Jak działa falownik? Magia przemiany prądu stałego w zmienny
Zrozumienie działania falownika jest kluczowe, by docenić jego rolę w całym systemie fotowoltaicznym. To właśnie tutaj dzieje się cała "magia" przekształcania energii słonecznej w prąd, który zasila nasze urządzenia.

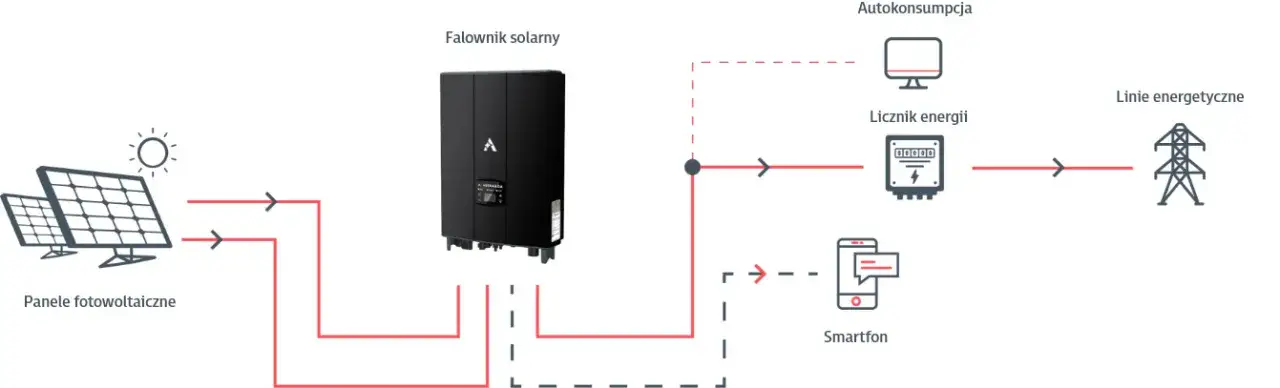

Krok po kroku: droga energii od panelu do gniazdka
Proces konwersji prądu stałego na zmienny w falowniku to skomplikowany, ale niezwykle efektywny ciąg zdarzeń:
- Generowanie prądu stałego: Panele fotowoltaiczne, wystawione na działanie promieni słonecznych, generują prąd stały (DC). Jest to prąd o stałym kierunku przepływu elektronów.
- Przepływ do falownika: Ten prąd stały jest następnie przesyłany do falownika za pomocą specjalnych kabli.

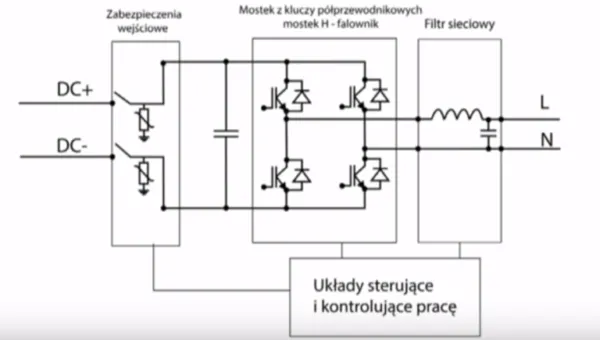

- Konwersja w falowniku: Wewnątrz falownika znajduje się zaawansowany układ elektroniczny, w tym tak zwany mostek kluczy, czyli zespół tranzystorów. Te tranzystory w bardzo szybki sposób przełączają kierunek przepływu prądu stałego.
- Tworzenie prądu zmiennego: Dzięki tym szybkim przełączeniom, prąd stały jest "modulowany" i przekształcany w prąd zmienny (AC), który charakteryzuje się cykliczną zmianą kierunku przepływu.
- Dostosowanie parametrów: Falownik nie tylko zmienia rodzaj prądu, ale także dostosowuje jego parametry napięcie i częstotliwość (w Polsce 230/400V i 50 Hz) tak, aby były zgodne z parametrami publicznej sieci energetycznej i wymaganiami domowych urządzeń.
- Monitorowanie i optymalizacja: Cały czas falownik monitoruje parametry prądu z paneli i sieci, dynamicznie dostosowując swoją pracę, aby maksymalizować uzysk energii i zapewnić bezpieczeństwo.
Prąd stały (DC) vs. prąd zmienny (AC) dlaczego ta zmiana jest niezbędna?
Zastanawiasz się, dlaczego ta konwersja jest tak ważna? Otóż większość urządzeń elektrycznych, których używamy na co dzień w naszych domach od lodówki, przez telewizor, po ładowarki do telefonów jest przystosowana do pracy z prądem zmiennym (AC). Publiczna sieć energetyczna również dystrybuuje prąd zmienny. Prąd stały (DC), choć efektywny w panelach, nie jest bezpośrednio użyteczny w domowym środowisku. Dlatego właśnie falownik jest niezbędny, abyśmy mogli czerpać korzyści z energii słonecznej w praktyczny sposób.
Co to jest MPPT i jak wyciska ostatnie soki z Twoich paneli?
Jedną z najważniejszych funkcji nowoczesnego falownika jest MPPT, czyli Maximum Power Point Tracking. To technologia, która w sposób inteligentny optymalizuje pracę paneli fotowoltaicznych. Panele nie zawsze pracują z maksymalną mocą ich wydajność zależy od wielu czynników, takich jak nasłonecznienie, temperatura czy nawet zacienienie. MPPT nieustannie monitoruje te warunki i dostosowuje obciążenie paneli w taki sposób, aby zawsze pracowały w punkcie maksymalnej mocy. Dzięki temu falownik jest w stanie "wycisnąć" z paneli nawet o 20% więcej energii, niż byłoby to możliwe bez tej funkcji. To naprawdę robi różnicę w rocznych oszczędnościach!
Jeden cel, wiele dróg poznaj kluczowe rodzaje falowników
Na rynku dostępnych jest kilka rodzajów falowników, a wybór odpowiedniego ma kluczowe znaczenie dla funkcjonalności i efektywności całej instalacji. Przyjrzyjmy się najważniejszym typom.
Falownik on-grid (sieciowy) najpopularniejszy wybór w Polsce
Falowniki on-grid, czyli sieciowe, to zdecydowanie najczęściej spotykane urządzenia w polskich domach. Ich główną cechą jest synchronizacja z publiczną siecią energetyczną. Oznacza to, że nadwyżki energii wyprodukowanej przez Twoje panele, a niewykorzystanej na bieżąco, są automatycznie oddawane do sieci. Warto pamiętać, że ze względów bezpieczeństwa, w przypadku awarii sieci energetycznej (braku prądu), falownik on-grid automatycznie się wyłącza, aby zapobiec zasilaniu sieci, na której mogą pracować technicy.
Falownik off-grid (wyspowy) Twoja droga do pełnej niezależności energetycznej
Jeśli marzysz o pełnej niezależności energetycznej, falownik off-grid, zwany też wyspowym, jest rozwiązaniem dla Ciebie. Ten typ falownika pracuje całkowicie niezależnie od publicznej sieci. Energia z paneli jest wykorzystywana na bieżąco, a jej nadwyżki są magazynowane w akumulatorach. To właśnie z tych magazynów czerpiesz prąd, gdy słońce nie świeci. Instalacje off-grid są idealne dla domków letniskowych, kamperów czy miejsc, gdzie dostęp do sieci jest utrudniony lub niemożliwy.

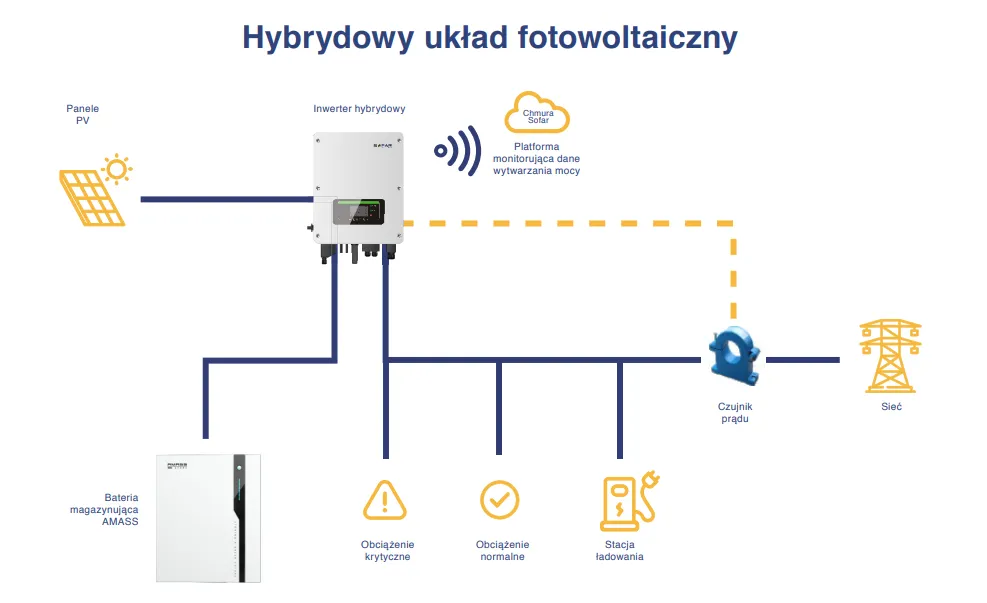

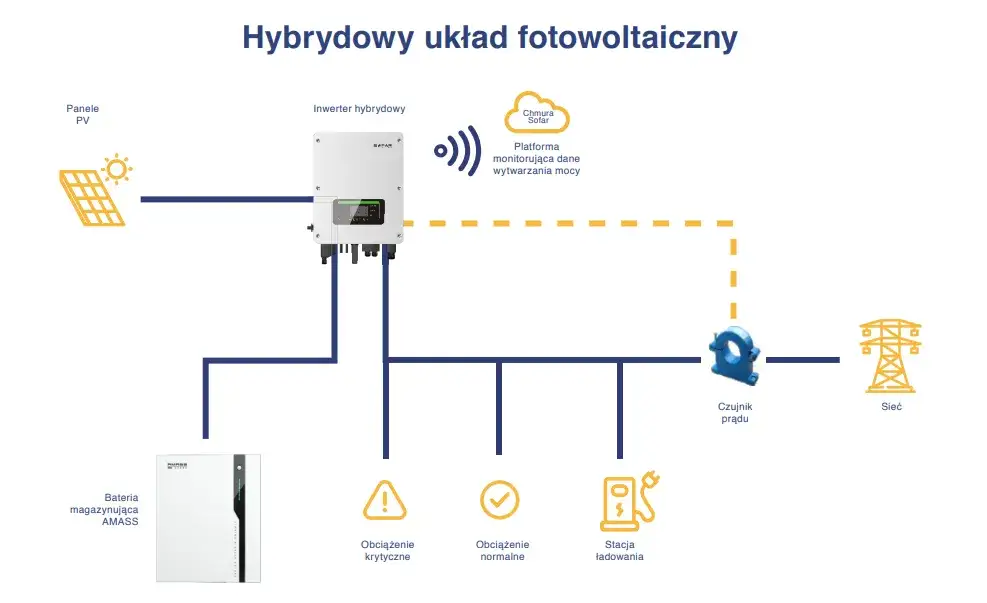

Falownik hybrydowy inteligentne połączenie gotowe na przyszłość i magazyny energii
Falowniki hybrydowe to moim zdaniem przyszłość fotowoltaiki, zwłaszcza w kontekście rosnącej popularności magazynów energii i zmian w systemach rozliczeń. Łączą one w sobie zalety falowników on-grid i off-grid. Mogą współpracować z siecią publiczną, oddając do niej nadwyżki, ale jednocześnie są zdolne do ładowania magazynów energii. Co więcej, w przypadku awarii sieci, falownik hybrydowy może przełączyć się w tryb wyspowy i zasilać wybrane obwody w domu z magazynu energii, zapewniając tak zwane zasilanie awaryjne. To bardzo elastyczne i przyszłościowe rozwiązanie.
Podział techniczny, który musisz znać przed wyborem
Oprócz podziału ze względu na sposób połączenia z siecią, falowniki różnią się także pod względem technicznym. Zrozumienie tych różnic pomoże Ci podjąć świadomą decyzję.
Falownik jednofazowy czy trójfazowy który jest odpowiedni dla Twojego domu?
Wybór między falownikiem jednofazowym a trójfazowym zależy głównie od mocy Twojej instalacji oraz rodzaju przyłącza elektrycznego w budynku. Oto kluczowe różnice:
| Typ falownika | Moc instalacji | Zalety |
|---|---|---|
| Jednofazowy | Do 3,68 kW (w Polsce) | Prostsza instalacja, niższy koszt początkowy dla małych systemów. |
| Trójfazowy | Powyżej 3,68 kW (w Polsce) | Równomierne obciążenie wszystkich trzech faz w domowej instalacji, lepsza stabilność sieci domowej, wymagany dla większych mocy. |
Dla większości domów jednorodzinnych z instalacją o mocy powyżej 3,68 kW (co jest standardem dla optymalnego pokrycia zapotrzebowania) zalecam falownik trójfazowy. Zapewnia on lepsze zrównoważenie faz i stabilność pracy całego systemu elektrycznego w domu.
Mikroinwertery kontra falowniki stringowe kiedy małe jest lepsze od dużego?
To jeden z ważniejszych wyborów, przed którym stają inwestorzy. Każde z tych rozwiązań ma swoje unikalne cechy:
| Cecha | Mikroinwertery | Falowniki stringowe |
|---|---|---|
| Miejsce montażu | Przy każdym panelu | Jeden centralny falownik dla wszystkich paneli (lub ich szeregów) |
| Optymalizacja | Indywidualna dla każdego panelu | Dla całego szeregu paneli (stringu) |
| Wpływ zacienienia | Minimalny zacienienie jednego panelu nie wpływa na inne | Zacienienie jednego panelu obniża wydajność całego stringu |
| Monitoring | Indywidualny monitoring każdego panelu | Monitoring całego stringu |
| Koszt początkowy | Wyższy | Niższy |
| Uzysk energii | Potencjalnie do 20% większy (zwłaszcza przy zacienieniu) | Standardowy, zależny od najsłabszego ogniwa w stringu |
Mikroinwertery są świetnym rozwiązaniem, jeśli masz skomplikowany dach, częściowe zacienienia w ciągu dnia lub różne kąty nachylenia paneli. Choć są droższe na początku, mogą przynieść większe korzyści w dłuższej perspektywie dzięki wyższemu uzyskami energii.
Czym są falowniki centralne i dlaczego nie znajdziesz ich na swoim dachu?
Falowniki centralne to urządzenia o bardzo dużej mocy, przeznaczone do pracy w wielkoskalowych instalacjach fotowoltaicznych, takich jak farmy słoneczne. Ze względu na swoje rozmiary, moc i specyfikę działania, nie są one stosowane w domowych instalacjach fotowoltaicznych. Ich miejsce jest na otwartych przestrzeniach, gdzie obsługują tysiące paneli.
To nie tylko konwersja prądu! Odkryj ukryte funkcje nowoczesnych inwerterów
Współczesne falowniki to znacznie więcej niż tylko proste konwertery prądu. To inteligentne urządzenia, które pełnią wiele dodatkowych, niezwykle ważnych funkcji, zwiększających bezpieczeństwo, efektywność i komfort użytkowania Twojej instalacji.
Jak falownik monitoruje i raportuje wydajność Twojej elektrowni?
Jedną z najbardziej cenionych funkcji, którą ja osobiście bardzo doceniam, jest możliwość monitorowania pracy instalacji. Większość nowoczesnych falowników posiada wbudowane moduły komunikacyjne (np. Wi-Fi, Ethernet), które pozwalają na zdalne śledzenie produkcji energii. Dzięki specjalnym aplikacjom mobilnym lub platformom internetowym możesz w czasie rzeczywistym sprawdzać, ile prądu wytwarzają Twoje panele, analizować historyczne dane, a nawet otrzymywać powiadomienia o ewentualnych problemach. To daje pełną kontrolę nad Twoją domową elektrownią.
Rola strażnika: wbudowane zabezpieczenia chroniące instalację i sieć
Bezpieczeństwo jest priorytetem, a falownik pełni tu rolę prawdziwego strażnika. Nowoczesne urządzenia są wyposażone w szereg wbudowanych zabezpieczeń, które chronią zarówno samą instalację, jak i użytkowników:
- Zabezpieczenia przeciwprzepięciowe: Chronią przed uszkodzeniami spowodowanymi przez nagłe skoki napięcia, np. podczas burzy.
- Zabezpieczenia przeciwzwarciowe: Zapobiegają uszkodzeniom w przypadku zwarcia w obwodzie.
- Zabezpieczenia przed odwróconą polaryzacją: Chronią przed błędnym podłączeniem przewodów DC, co mogłoby doprowadzić do poważnych uszkodzeń.
- Izolacja galwaniczna: W niektórych typach falowników zapewnia dodatkową ochronę, oddzielając obwód DC od AC.
- Wykrywanie usterek łukowych (AFCI): Coraz częściej spotykane zabezpieczenie, które wykrywa niebezpieczne łuki elektryczne i szybko odłącza zasilanie, minimalizując ryzyko pożaru.
Te wszystkie mechanizmy sprawiają, że instalacja fotowoltaiczna jest bezpieczna w codziennym użytkowaniu.
Synchronizacja z siecią energetyczną cicha współpraca dla wspólnego dobra
Dla falowników on-grid, kluczowa jest płynna i bezpieczna synchronizacja z publiczną siecią energetyczną. Falownik nieustannie monitoruje parametry sieci (napięcie, częstotliwość) i dostosowuje do nich parametry prądu zmiennego, który oddaje. Dzięki temu nadwyżki energii są przesyłane do sieci w sposób stabilny i niezakłócony. Jak już wspomniałem, w przypadku awarii sieci, falownik natychmiast się odłącza, co jest standardową funkcją bezpieczeństwa, chroniącą pracowników sieci energetycznej.

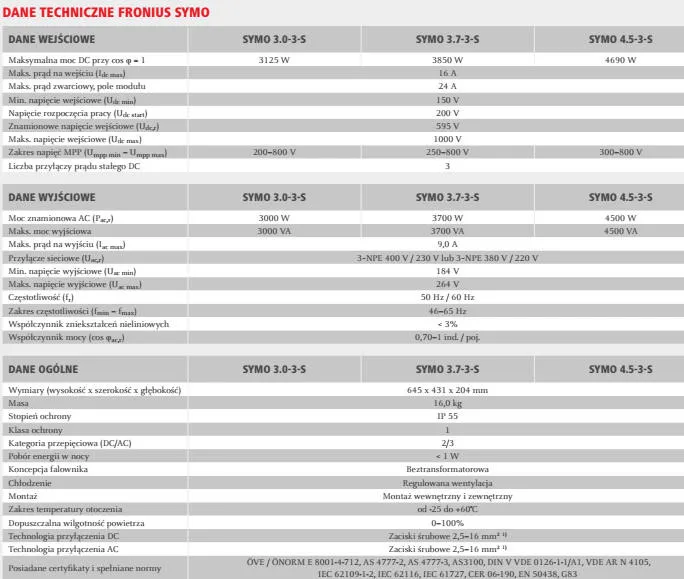

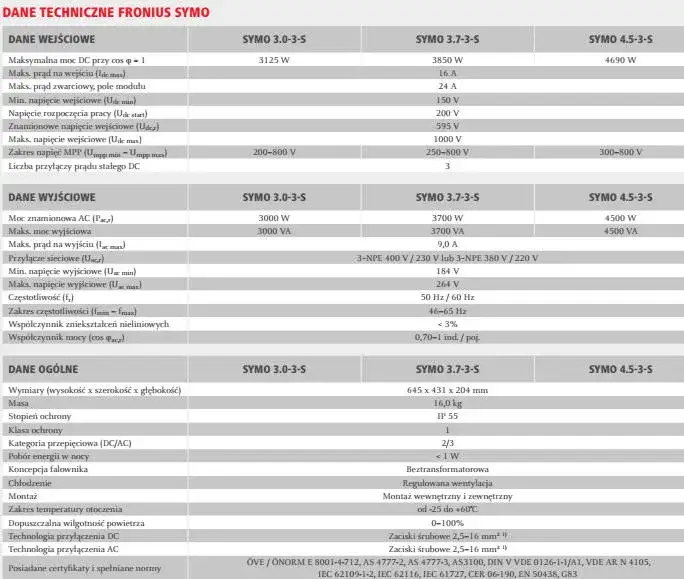

Na co zwrócić uwagę przy wyborze falownika? Kluczowe parametry
Wybór falownika to jedna z najważniejszych decyzji przy planowaniu instalacji fotowoltaicznej. Aby podjąć najlepszą decyzję, warto zwrócić uwagę na kilka kluczowych parametrów.
Moc falownika jak idealnie dopasować ją do mocy paneli?
Dopasowanie mocy falownika do mocy paneli to sztuka optymalizacji. Często spotykam się z pytaniem, czy moc falownika powinna być równa mocy paneli. Otóż niekoniecznie! W praktyce często stosuje się tzw. przewymiarowanie, czyli moc paneli jest nieco wyższa niż moc falownika (np. 120-130% mocy falownika). Dlaczego? Panele rzadko kiedy pracują z pełną mocą znamionową (np. w upalne dni ich wydajność spada). Przewymiarowanie pozwala falownikowi efektywniej pracować w warunkach niższego nasłonecznienia, a także zapewnia, że nawet w szczytowych momentach, gdy panele generują dużo energii, falownik będzie w stanie ją przetworzyć. Ważne jest, aby to przewymiarowanie było w rozsądnych granicach, zgodnych z zaleceniami producenta falownika i normami.
Sprawność inwertera dlaczego każdy procent ma znaczenie dla Twoich oszczędności?
Sprawność falownika to parametr, który mówi nam, jak efektywnie urządzenie przekształca prąd stały (DC) z paneli na prąd zmienny (AC). Wyraża się ją w procentach. Nowoczesne falowniki osiągają sprawność na poziomie 97-98%. Może się wydawać, że różnica jednego czy dwóch procent to niewiele, ale w skali całej rocznej produkcji energii ma to realne przełożenie na Twoje oszczędności. Im wyższa sprawność, tym mniej energii jest tracone podczas konwersji, a więcej trafia do Twojego domu lub sieci.
Stopień ochrony (IP) i chłodzenie gwarancja długiej pracy w polskich warunkach
Jeśli planujesz montaż falownika na zewnątrz budynku, stopień ochrony IP jest absolutnie kluczowy. Oznacza on odporność obudowy na wnikanie ciał stałych (np. pyłu) i wody. Dla montażu zewnętrznego zalecany jest co najmniej stopień IP65, co oznacza pełną ochronę przed pyłem i strumieniami wody. Równie ważne jest efektywne chłodzenie falownika. Praca w wysokich temperaturach skraca żywotność elektroniki. Dobre systemy chłodzenia (pasywne lub aktywne) zapewniają stabilną pracę i dłuższą żywotność urządzenia, co jest szczególnie ważne w polskim klimacie, gdzie temperatury potrafią być skrajne.Przeczytaj również: Jak podłączyć inwerter do sieci? Kompletny przewodnik krok po kroku
Gwarancja i żywotność ile lat bezawaryjnej pracy możesz oczekiwać?
Żywotność falownika jest zazwyczaj krótsza niż paneli fotowoltaicznych. O ile panele mogą pracować efektywnie przez 25-30 lat, o tyle falownik zazwyczaj wymaga wymiany po 10-15 latach. Dlatego tak ważna jest gwarancja producenta. Standardowo wynosi ona od 5 do 12 lat, z możliwością jej przedłużenia za dodatkową opłatą. Zawsze sprawdzaj warunki gwarancji i wybieraj renomowanych producentów, którzy oferują solidne wsparcie posprzedażowe. To inwestycja na lata, więc warto mieć pewność, że w razie awarii nie zostaniesz sam z problemem.
