Wybór odpowiedniego miejsca montażu inwertera, czyli serca każdej instalacji fotowoltaicznej, jest decyzją o fundamentalnym znaczeniu, zwłaszcza w przypadku systemów gruntowych. To właśnie lokalizacja falownika ma bezpośredni wpływ na jego wydajność, bezpieczeństwo pożarowe, a co najważniejsze na długoterminową żywotność i rentowność całej inwestycji. Jako ekspert w branży, zawsze podkreślam, że to nie tylko kwestia wygody, ale przede wszystkim optymalizacji technicznej.
Gdzie najlepiej zamontować inwerter dla fotowoltaiki gruntowej? Klucz do wydajności i bezpieczeństwa.
- Minimalizuj długość przewodów DC, aby ograniczyć straty mocy i koszty.
- Zapewnij optymalne warunki temperaturowe i wentylację, unikając bezpośredniego nasłonecznienia.
- Wybierz inwerter z odpowiednią klasą szczelności (min. IP65) dla montażu zewnętrznego.
- Przestrzegaj rygorystycznych przepisów PPOŻ, zwłaszcza przy montażu wewnątrz budynków.
- Rozważ ochronę przed kradzieżą i hałasem w zależności od lokalizacji.
Wybór miejsca dla inwertera: dlaczego to kluczowa decyzja?
Lokalizacja inwertera w instalacji fotowoltaicznej to jeden z tych elementów, który często bywa niedoceniany, a ma ogromny wpływ na całościowe działanie systemu. Z mojego doświadczenia wynika, że decyzja podjęta na etapie projektowania, dotycząca miejsca montażu falownika, rzutuje na wydajność, żywotność i bezpieczeństwo całej inwestycji. Co zyskasz, a co możesz stracić? Odpowiedź jest prosta: odpowiednie miejsce to mniejsze straty energii, dłuższa bezawaryjna praca urządzenia i większe bezpieczeństwo. Błędy w tym zakresie mogą skutkować niższymi uzyskanymi mocami, częstszymi awariami i, co gorsza, zwiększonym ryzykiem pożarowym.
Wpływ lokalizacji na wydajność, żywotność i bezpieczeństwo
Pozwólcie, że rozwinę ten temat. Lokalizacja inwertera ma bezpośrednie przełożenie na kilka kluczowych aspektów. Po pierwsze, na wydajność im dłuższe przewody prądu stałego (DC) między panelami a inwerterem, tym większe straty mocy. To prosta fizyka, która przekłada się na realne złotówki. Po drugie, na żywotność urządzenia inwertery nie lubią ekstremalnych temperatur, zwłaszcza przegrzewania. Optymalne warunki pracy to podstawa ich długiej i bezawaryjnej eksploatacji. Po trzecie, na bezpieczeństwo ryzyko pożarowe, ochrona przed warunkami atmosferycznymi (deszcz, pył, mróz) oraz przed kradzieżą to czynniki, które muszą być brane pod uwagę. Niewłaściwy montaż może narazić serce naszej instalacji na niepotrzebne zagrożenia.
Falownik w słońcu czy w cieniu? Pierwszy krok do zrozumienia problemu
Jednym z najczęstszych błędów, jakie obserwuję, jest montaż inwertera w miejscu narażonym na bezpośrednie i długotrwałe nasłonecznienie. Pamiętajmy, że inwertery generują ciepło podczas pracy, a dodatkowe nagrzewanie promieniami słonecznymi tylko pogarsza sprawę. Optymalna temperatura pracy większości falowników to zakres, w którym ich wydajność jest najwyższa. Powyżej 40-45°C wiele urządzeń zaczyna obniżać swoją moc (tzw. derating temperaturowy), aby chronić komponenty wewnętrzne przed uszkodzeniem. To oznacza, że Twoja instalacja nie pracuje z pełną mocą, a Ty tracisz pieniądze. Dlatego zawsze zalecam montaż w cieniu lub w miejscu zapewniającym odpowiednie chłodzenie.
Gdzie zamontować inwerter? Analiza najpopularniejszych scenariuszy
Przejdźmy teraz do konkretów i przeanalizujmy najpopularniejsze scenariusze montażu inwertera dla gruntowych instalacji fotowoltaicznych. Każda z opcji ma swoje plusy i minusy, a wybór tej najlepszej zależy od specyfiki danej inwestycji, odległości od budynków oraz budżetu.
Opcja 1: Montaż na zewnątrz, bezpośrednio przy panelach na gruncie
To rozwiązanie zyskuje na popularności, szczególnie przy większych instalacjach gruntowych, oddalonych od budynków. Inwerter montowany jest wówczas bezpośrednio na konstrukcji wsporczej paneli lub na dedykowanym słupku w ich pobliżu.
- Plusy: Minimalne straty na okablowaniu DC, co przekłada się na wyższą wydajność i niższe koszty początkowe związane z mniejszą ilością kabli.
- Minusy: Narażenie na ekstremalne temperatury (upał, mróz), deszcz, pył, a także potencjalna kradzież lub wandalizm. Wymaga to zastosowania inwertera o wysokiej klasie szczelności IP65 (absolutne minimum!) i zaleca się montaż od strony północnej konstrukcji, aby uniknąć bezpośredniego nasłonecznienia. Należy również zadbać o odpowiednie zabezpieczenie mechaniczne.
Opcja 2: Wentylowany garaż lub budynek gospodarczy złoty środek?
Jeśli w pobliżu instalacji gruntowej znajduje się garaż, wiata lub inny budynek gospodarczy, to jest to często bardzo dobre rozwiązanie kompromisowe.
- Plusy: Solidna ochrona przed warunkami atmosferycznymi, stabilniejsze warunki pracy (mniejsze wahania temperatury), co pozytywnie wpływa na żywotność urządzenia. Lepsza kontrola temperatury niż na zewnątrz.
- Minusy: Dłuższe okablowanie DC niż przy montażu bezpośrednio przy panelach, co może generować większe straty mocy i wyższe koszty kabli. Konieczność zapewnienia odpowiedniej wentylacji w pomieszczeniu, ponieważ inwerter generuje ciepło, które musi być odprowadzane.
Opcja 3: Wewnątrz domu (kotłownia, pom. techniczne) maksymalna ochrona, maksymalne wymagania
Montaż inwertera wewnątrz budynku mieszkalnego, np. w kotłowni czy pomieszczeniu technicznym, zapewnia mu najlepszą ochronę i najbardziej stabilne warunki pracy.
- Plusy: Idealne warunki termiczne, pełne bezpieczeństwo przed czynnikami zewnętrznymi (deszcz, śnieg, pył) i kradzieżą.
- Minusy: Najdłuższe przewody DC (co oznacza większe straty energii i wyższe koszty okablowania). Konieczność spełnienia rygorystycznych wymogów przeciwpożarowych (PPOŻ), takich jak montaż na niepalnym podłożu, z dala od materiałów łatwopalnych, a często także zastosowanie dodatkowych zabezpieczeń, np. przeciwpożarowego wyłącznika bezpieczeństwa. Należy również pamiętać o ewentualnym hałasie generowanym przez inwerter.

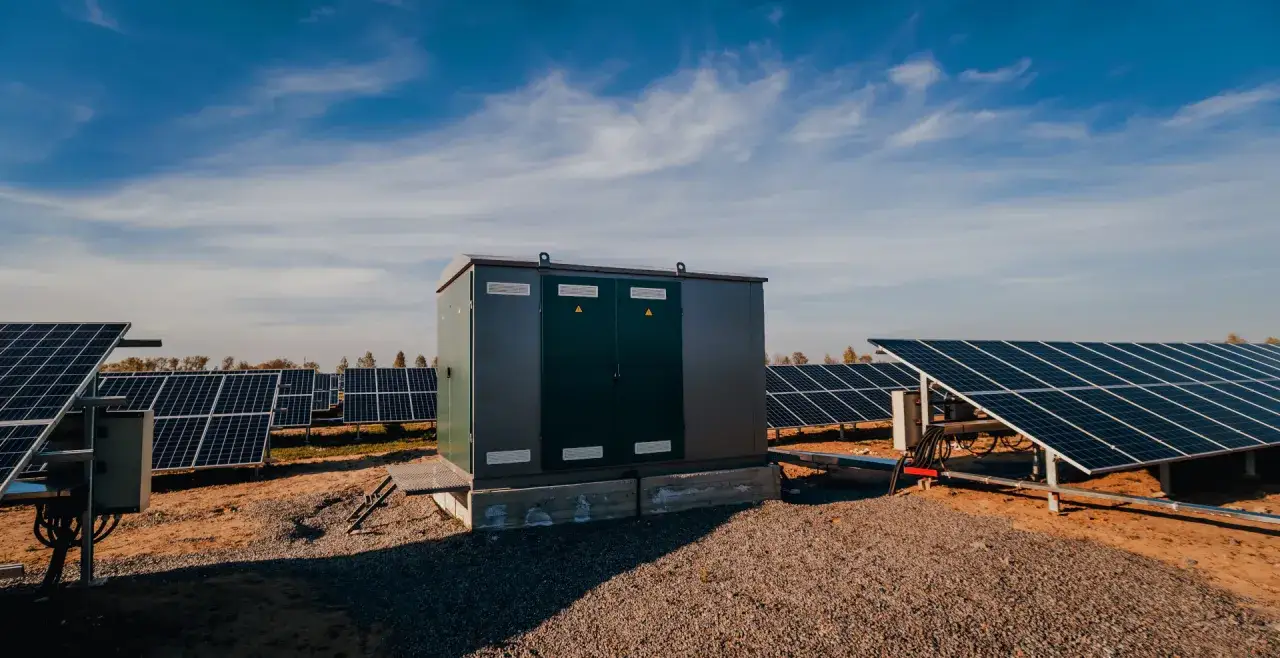

Opcja 4: Dedykowana, wolnostojąca szafa techniczna przy instalacji
To rozwiązanie stanowi swego rodzaju kompromis pomiędzy montażem na zewnątrz a w budynku. Inwerter umieszczany jest w specjalnie zaprojektowanej, wolnostojącej szafie technicznej, zlokalizowanej blisko paneli.
- Plusy: Połączenie krótkich kabli DC (minimalizacja strat) z lepszą ochroną inwertera niż montaż bezpośrednio na stelażu. Szafa chroni przed warunkami atmosferycznymi i w pewnym stopniu przed kradzieżą.
- Minusy: Wyższy koszt inwestycji w dodatkową obudowę. Konieczność zapewnienia odpowiedniej wentylacji wewnątrz szafy, aby zapobiec przegrzewaniu się urządzenia.
Parametry techniczne: co musisz wiedzieć przed montażem?
Niezależnie od wybranej lokalizacji, kluczowe jest zrozumienie i uwzględnienie pewnych parametrów technicznych oraz norm. To one w dużej mierze determinują, czy inwerter będzie pracował efektywnie i bezpiecznie przez wiele lat.
Co oznacza symbol „IP65” i dlaczego jest absolutnym minimum na zewnątrz?
Klasa szczelności IPto międzynarodowy standard określający stopień ochrony urządzenia przed wnikaniem ciał stałych i wody. Symbol „IP65” oznacza, że inwerter jest całkowicie chroniony przed pyłem oraz chroniony przed strumieniami wody z dowolnego kierunku. Dla inwerterów montowanych na zewnątrz jest to absolutne minimum. W praktyce oznacza to, że deszcz czy kurz nie uszkodzą urządzenia. Ja osobiście zawsze rekomenduję IP65 lub wyższe dla montażu zewnętrznego, aby mieć pewność, że inwerter przetrwa zmienne warunki pogodowe.
Jak upał i mróz realnie wpływają na produkcję prądu przez Twój falownik?
Temperatura pracy to jeden z najważniejszych czynników wpływających na wydajność i żywotność inwertera. Większość urządzeń pracuje optymalnie w zakresie od -25°C do +60°C. Jednakże, jak już wspomniałem, powyżej 40-45°C następuje zjawisko deratingu temperaturowego inwerter automatycznie obniża swoją moc wyjściową, aby zapobiec przegrzaniu. To bezpośrednio przekłada się na mniejszą produkcję prądu i niższe zyski. Zbyt wysokie temperatury skracają również żywotność komponentów elektronicznych. Z kolei w bardzo niskich temperaturach, choć inwertery są zazwyczaj odporne na mróz, ekstremalne warunki mogą wpływać na ich start i stabilność pracy.
Przestrzeń wokół inwertera: Dlaczego potrzebuje on "oddychać", by efektywnie pracować?
Inwerter, zwłaszcza pod obciążeniem, generuje znaczne ilości ciepła. Aby to ciepło mogło być efektywnie odprowadzane, urządzenie musi mieć zapewnioną odpowiednią wentylację. Producenci w instrukcjach montażu ściśle określają minimalne odległości, jakie należy zachować wokół inwertera zazwyczaj jest to od 20 do 50 cm z każdej strony. Ignorowanie tych zaleceń prowadzi do kumulacji ciepła, przegrzewania się urządzenia i w konsekwencji do deratingu mocy oraz skrócenia żywotności. To jak z człowiekiem nikt nie lubi pracować w dusznej, przegrzanej przestrzeni, a inwerter to maszyna, która również potrzebuje "oddychać".
Kable DC: Jak odległość od paneli przekłada się na realne straty w złotówkach?
Kwestia długości kabli DC to czysta ekonomia. Im dłuższe przewody prądu stałego między panelami a inwerterem, tym większe straty napięcia i mocy. Przyjmuje się, że straty na przewodach DC nie powinny przekraczać 1-2%. Każdy dodatkowy metr kabla to nie tylko wyższy koszt zakupu przewodów, ale przede wszystkim ciągłe, codzienne straty energii, które kumulują się przez lata. Montaż inwertera jak najbliżej paneli minimalizuje te straty, co bezpośrednio przekłada się na większe uzyski i szybszy zwrot z inwestycji. To jeden z kluczowych argumentów za montażem inwertera na zewnątrz, blisko modułów.
"Pamiętaj, że każdy metr przewodu DC to potencjalna strata energii. Dążenie do minimalizacji ich długości to bezpośrednia inwestycja w wyższą rentowność instalacji."
Bezpieczeństwo montażu inwertera: przepisy i zdrowy rozsądek
Poza kwestiami wydajności i żywotności, nie możemy zapominać o bezpieczeństwie. Inwerter to urządzenie elektryczne, które wymaga odpowiedniego traktowania i zabezpieczenia, zarówno pod kątem przepisów PPOŻ, jak i ochrony przed niepowołanym dostępem. Zdrowy rozsądek w połączeniu z obowiązującymi normami to podstawa.
Przepisy PPOŻ w praktyce niepalne podłoże i bezpieczna odległość od materiałów palnych
Przepisy przeciwpożarowe są niezwykle ważne, zwłaszcza gdy inwerter ma być zamontowany w budynku mieszkalnym lub gospodarczym. Inwerter musi być zawsze montowany na niepalnym podłożu, takim jak beton, cegła czy płyta gipsowo-kartonowa. Należy również zachować bezpieczną odległość od wszelkich materiałów łatwopalnych drewna, tkanin, papieru. W przypadku montażu w budynkach mieszkalnych, polskie przepisy (np. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji) często wymagają stosowania dodatkowych zabezpieczeń, takich jak przeciwpożarowy wyłącznik bezpieczeństwa. To nie jest opcja, to konieczność, która ma chronić Twoje mienie i życie.
- Montaż na niepalnym podłożu.
- Zachowanie bezpiecznej odległości od materiałów łatwopalnych.
- Wymóg stosowania dodatkowych zabezpieczeń (np. przeciwpożarowy wyłącznik bezpieczeństwa) w budynkach mieszkalnych.
Hałas i jego znaczenie czy praca falownika będzie Ci przeszkadzać?
Wielu inwestorów zapomina o kwestii hałasu generowanego przez inwerter. Chociaż nowoczesne falowniki są coraz cichsze, to jednak podczas pracy, zwłaszcza pod dużym obciążeniem, mogą emitować cichy szum lub buczenie wentylatorów. Jest to szczególnie zauważalne w nocy lub w cichych pomieszczeniach. Jeśli planujesz montaż w pobliżu sypialni, salonu czy biura, warto wziąć to pod uwagę. Może się okazać, że nawet niewielki, stały hałas będzie dla Ciebie uciążliwy. W takim przypadku lepszym rozwiązaniem będzie montaż w garażu, kotłowni czy dedykowanej szafie technicznej z dala od pomieszczeń mieszkalnych.
Ochrona przed niepowołanym dostępem jak zabezpieczyć serce instalacji?
Inwerter to kosztowne i kluczowe urządzenie w instalacji fotowoltaicznej. Jeśli montujesz go na zewnątrz, w łatwo dostępnym miejscu, musisz pomyśleć o jego zabezpieczeniu przed kradzieżą lub niepowołanym dostępem. Proste rozwiązania to montaż w zamykanej szafie technicznej, zastosowanie solidnych obudów lub dodatkowych zabezpieczeń mechanicznych. Warto również rozważyć system monitoringu. Pamiętaj, że uszkodzenie lub kradzież inwertera to nie tylko koszt jego wymiany, ale także przestój w produkcji energii i utracone zyski.
Werdykt: Gdzie najlepiej umieścić inwerter?
Podsumowując, optymalne miejsce montażu inwertera dla gruntowej instalacji fotowoltaicznej nie jest jednoznaczne. Zależy ono od wielu czynników, takich jak odległość od budynku, dostępność pomieszczeń, budżet i indywidualne preferencje. Przedstawię teraz dwa scenariusze decyzyjne, które pomogą Ci podjąć świadomą decyzję.
Scenariusz A: Instalacja daleko od domu kiedy montaż na zewnątrz jest jedyną opcją
Jeśli Twoja instalacja gruntowa znajduje się w znacznej odległości od jakichkolwiek budynków, montaż inwertera na zewnątrz, blisko paneli, jest często jedyną sensowną opcją. W takim przypadku kluczowe jest zastosowanie inwertera o wysokiej klasie szczelności (minimum IP65) oraz zapewnienie mu ochrony przed bezpośrednim nasłonecznieniem i deszczem. Możesz to osiągnąć, montując go pod panelami (jeśli zapewniona jest wentylacja i dostęp serwisowy) lub w dedykowanej, wolnostojącej szafie technicznej. Pamiętaj też o zabezpieczeniu przed kradzieżą.
Scenariusz B: Instalacja blisko budynku dylemat garaż vs. ściana domu
Gdy instalacja gruntowa jest położona blisko budynku mieszkalnego lub gospodarczego, pojawia się dylemat. Montaż w wentylowanym garażu lub budynku gospodarczym często okazuje się złotym środkiem, oferującym dobrą ochronę i stabilne warunki pracy przy akceptowalnej długości kabli DC. Jeśli rozważasz montaż wewnątrz domu (np. w kotłowni), zyskujesz maksymalną ochronę, ale musisz liczyć się z dłuższymi kablami DC, rygorystycznymi wymogami PPOŻ oraz potencjalnym hałasem. Moim zdaniem, jeśli tylko jest taka możliwość, dobrze wentylowany budynek gospodarczy to często najlepszy wybór.

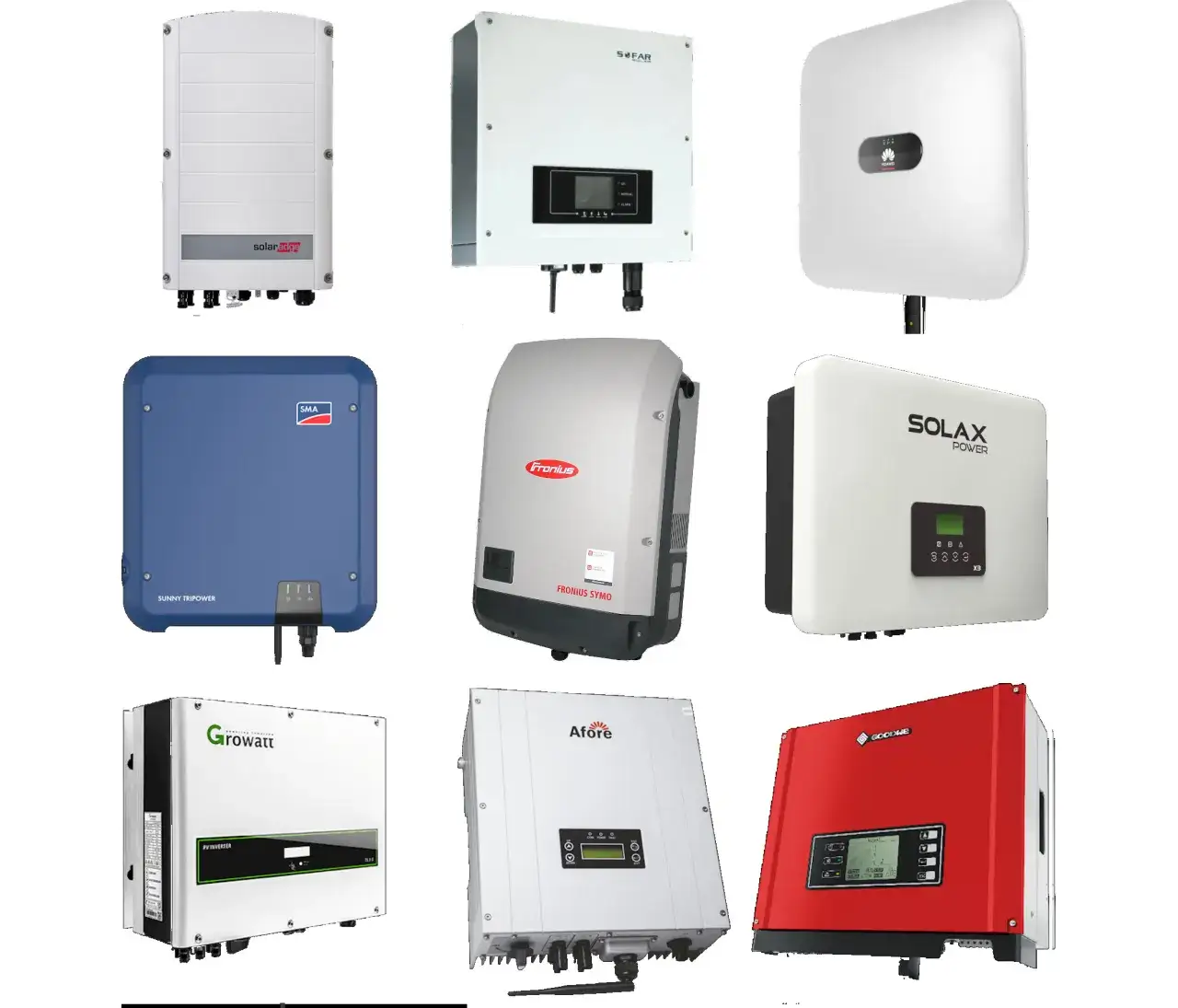

Przeczytaj również: Inwerter hybrydowy: Jak połączyć wiatrak z fotowoltaiką? Poradnik
Ostateczna checklista: 5 pytań, które musisz sobie zadać przed podjęciem decyzji
Aby ułatwić Ci podjęcie ostatecznej decyzji, przygotowałem krótką listę pytań, na które warto sobie odpowiedzieć:
- Jaka jest odległość inwertera od paneli fotowoltaicznych i jaki wpływ będzie to miało na straty na kablach DC?
- Czy dostępne jest dobrze wentylowane i chronione miejsce (np. garaż, budynek gospodarczy) w pobliżu instalacji?
- Czy istnieje możliwość spełnienia wszystkich wymogów PPOŻ, jeśli inwerter ma być zamontowany w budynku mieszkalnym?
- Jakie są warunki temperaturowe i ekspozycja na słońce w potencjalnym miejscu montażu?
- Czy konieczne jest zastosowanie dodatkowych zabezpieczeń przed kradzieżą lub niepowołanym dostępem?
