Inwerter hybrydowy: Jak połączyć wiatrak z fotowoltaiką? Poradnik

Integracja przydomowej elektrowni wiatrowej z istniejącą instalacją fotowoltaiczną, tworząca tak zwany system hybrydowy, staje się w Polsce coraz bardziej pożądana. To niezwykle efektywny sposób na znaczące zwiększenie autokonsumpcji energii i osiągnięcie większej niezależności energetycznej, zwłaszcza w obliczu rosnących cen prądu.

Hybrydowa moc: Słońce i wiatr dla Twojej niezależności energetycznej

Słońce latem, wiatr zimą: jak system hybrydowy stabilizuje produkcję prądu przez cały rok w polskim klimacie?

Jako ekspert w dziedzinie odnawialnych źródeł energii, zawsze podkreślam, że kluczem do stabilności energetycznej jest dywersyfikacja. W polskim klimacie, gdzie słońca najwięcej jest latem, a wiatr wieje najsilniej jesienią i zimą, połączenie fotowoltaiki z turbiną wiatrową to strzał w dziesiątkę. System hybrydowy wykorzystuje tę naturalną komplementarność, zapewniając znacznie bardziej równomierną produkcję energii przez cały rok. Kiedy panele PV zwalniają w pochmurne, krótkie dni, turbina wiatrowa często pracuje na pełnych obrotach, i odwrotnie. Dzięki temu minimalizujemy okresy przestoju i maksymalizujemy wykorzystanie naturalnych zasobów.

Autokonsumpcja na nowym poziomie: realne korzyści z posiadania dwóch źródeł OZE.

Jedną z największych zalet systemu hybrydowego jest znaczące zwiększenie autokonsumpcji energii. Posiadając dwa niezależne, choć współpracujące ze sobą źródła, jesteśmy w stanie zaspokoić większą część zapotrzebowania energetycznego naszego domu bezpośrednio z własnej produkcji. To oznacza mniej pobieranej energii z sieci, a co za tym idzie niższe rachunki i większą niezależność od zewnętrznych dostawców. W praktyce, system hybrydowy pozwala na efektywniejsze zarządzanie energią w ciągu doby i roku, co przekłada się na realne oszczędności i poczucie bezpieczeństwa energetycznego.

Czy to rozwiązanie dla każdego? Szybka analiza, kiedy hybryda ma największy sens.

Choć system hybrydowy brzmi jak idealne rozwiązanie, nie zawsze jest on optymalny dla każdego. Kluczowym czynnikiem decydującym o jego opłacalności są lokalne warunki wietrzności. Największy sens inwestycja w turbinę wiatrową ma na terenach otwartych, w pasie nadmorskim, na Suwalszczyźnie czy w górach, gdzie średnia prędkość wiatru jest wysoka. Jeśli mieszkasz w gęsto zabudowanym obszarze lub w dolinie osłoniętej wzgórzami, efektywność turbiny może być niska, a wyższy koszt początkowy instalacji hybrydowej może się nie zwrócić. Zawsze rekomenduję przeprowadzenie wstępnej analizy wietrzności w danej lokalizacji. Pamiętajmy, że jest to inwestycja z wyższym progiem wejścia niż sama fotowoltaika, więc musi być dobrze przemyślana.

Inwerter: Klucz do połączenia fotowoltaiki z turbiną wiatrową

Inwerter fotowoltaiczny vs. inwerter hybrydowy: kluczowe różnice, których nie możesz zignorować.

To jest jeden z najważniejszych punktów, na który zawsze zwracam uwagę. Standardowy inwerter fotowoltaiczny, który już masz w swojej instalacji PV, nie jest przystosowany do współpracy z turbiną wiatrową. Inwertery PV są projektowane do pracy z panelami, które charakteryzują się stosunkowo stabilnym napięciem i prądem, zmieniającym się głównie wraz z natężeniem światła słonecznego. Turbina wiatrowa natomiast generuje prąd o znacznie bardziej zmiennej charakterystyce, zarówno pod względem napięcia, jak i częstotliwości, zależnej od siły wiatru. Inwerter hybrydowy to zupełnie inna konstrukcja, zdolna do zarządzania energią z wielu źródeł i często współpracująca z magazynem energii.

Dlaczego podłączenie turbiny do standardowego inwertera on-grid to zły pomysł? Wyjaśnienie techniczne.

Próba podłączenia turbiny wiatrowej bezpośrednio do zwykłego inwertera on-grid jest nie tylko nieefektywna, ale może prowadzić do poważnego uszkodzenia sprzętu. Standardowe inwertery fotowoltaiczne wykorzystują algorytmy MPPT (Maximum Power Point Tracking) zoptymalizowane pod kątem paneli PV. Te algorytmy szukają punktu mocy maksymalnej, który dla paneli jest dość przewidywalny. W przypadku turbiny wiatrowej, punkt mocy maksymalnej zmienia się dynamicznie wraz z prędkością wiatru. Inwerter PV nie będzie w stanie prawidłowo śledzić tego punktu, co skutkuje drastycznym spadkiem wydajności, a w skrajnych przypadkach może doprowadzić do przeciążenia i zniszczenia inwertera z powodu niestabilnego napięcia i prądu z turbiny. Po prostu, to nie jest jego przeznaczenie.

Dwa wejścia MPPT i zarządzanie energią: Na co zwrócić uwagę przy wyborze inwertera hybrydowego?

Wybierając inwerter hybrydowy do systemu PV z turbiną wiatrową, musisz zwrócić uwagę na kilka kluczowych cech:

• Dwa niezależne wejścia MPPT: Idealny inwerter hybrydowy powinien posiadać co najmniej dwa niezależne wejścia MPPT. Jedno z nich będzie dedykowane dla stringów paneli fotowoltaicznych, a drugie po zastosowaniu odpowiednich konwerterów dla turbiny wiatrowej. Dzięki temu każde źródło może pracować w swoim optymalnym punkcie.
• Szeroki zakres napięć wejściowych: Turbina wiatrowa generuje bardzo zmienne napięcie. Inwerter musi być w stanie obsłużyć ten szeroki zakres, aby efektywnie przetwarzać energię.
• Zdolność do zarządzania energią: Inwerter hybrydowy powinien umieć inteligentnie zarządzać przepływem energii kierować ją do magazynu energii, do zużycia w domu, a nadwyżki oddawać do sieci.
• Możliwość współpracy z magazynem energii: Jeśli planujesz magazynować energię, upewnij się, że inwerter jest kompatybilny z wybranym typem akumulatorów i posiada wbudowany kontroler ładowania.

Przegląd popularnych modeli inwerterów hybrydowych na polskim rynku.

Na polskim rynku dostępnych jest wiele modeli inwerterów hybrydowych, które różnią się mocą, liczbą wejść MPPT, funkcjonalnościami oraz kompatybilnością z magazynami energii. Generalnie, możemy wyróżnić inwertery jednofazowe i trójfazowe, a także te z wbudowanym kontrolerem ładowania do akumulatorów i te wymagające zewnętrznego. Ważne jest, aby wybrać model, który nie tylko spełnia wymagania mocowe Twojej instalacji, ale także oferuje elastyczność w konfiguracji i zarządzaniu energią z obu źródeł. Warto szukać inwerterów, które są już sprawdzone w systemach hybrydowych i posiadają dobre opinie wśród instalatorów.

Komponenty systemu: Co potrzebujesz do hybrydowej instalacji?

Mostek prostowniczy: małe urządzenie, bez którego turbina nie zadziała z inwerterem.

To małe, ale niezwykle ważne urządzenie. Większość przydomowych turbin wiatrowych generuje prąd przemienny (AC), często trójfazowy. Inwertery hybrydowe, podobnie jak te fotowoltaiczne, wymagają do pracy prądu stałego (DC). Rolą mostka prostowniczego jest właśnie przekształcenie tego prądu przemiennego z turbiny na prąd stały, który następnie może być bezpiecznie i efektywnie przyjęty przez inwerter. Bez niego, integracja turbiny z resztą systemu jest niemożliwa.

Kontroler ładowania i "dump load": czyli jak chronić system przed nadmiarem energii z wiatru.

Kontroler ładowania to mózg zarządzający energią z turbiny, zwłaszcza jeśli w systemie znajduje się magazyn energii. Jego głównym zadaniem jest optymalizacja procesu ładowania akumulatorów, chroniąc je przed przeładowaniem, co znacząco wydłuża ich żywotność. Kiedy akumulatory są w pełni naładowane, a produkcja energii z wiatru nadal trwa, pojawia się problem nadmiaru mocy. Wtedy do akcji wkracza system "dump load" (obciążenie zrzutowe). Jest to nic innego jak rezystor grzewczy, do którego kontroler przekierowuje nadwyżki mocy. Dzięki temu turbina może nadal pracować bezpiecznie, nie generując niepotrzebnego napięcia, a energia nie jest marnowana często wykorzystuje się ją do podgrzewania wody użytkowej, co dodatkowo zwiększa autokonsumpcję.

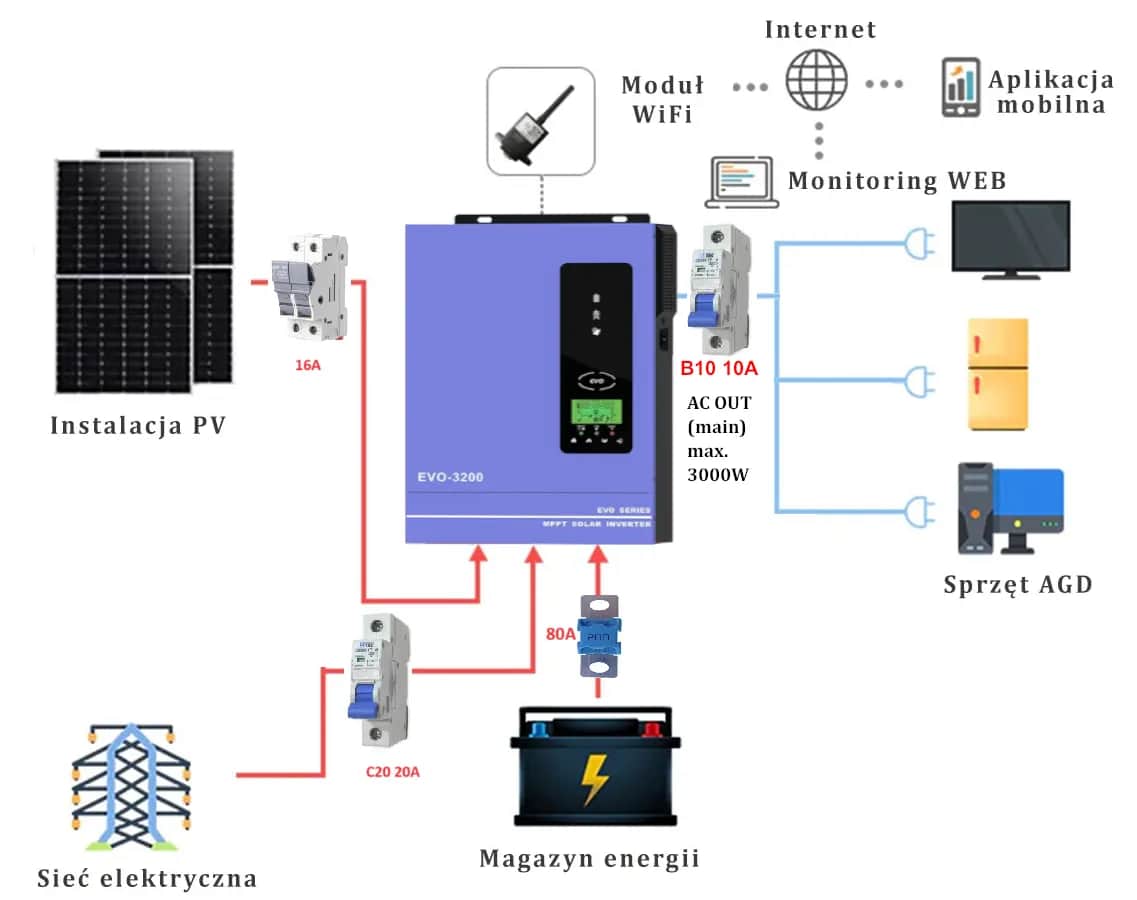

Rola magazynu energii w instalacji hybrydowej: czy jest obowiązkowy?

Magazyn energii, czyli akumulatory, jest elementem bardzo rekomendowanym, ale nie obowiązkowym w systemach hybrydowych. Jego obecność znacząco zwiększa efektywność i niezależność energetyczną. Dzięki niemu możemy magazynować nadwyżki energii wyprodukowanej przez panele PV w słoneczny dzień lub przez turbinę wietrzną w wietrzną noc, aby wykorzystać ją wtedy, gdy słońce nie świeci, a wiatr nie wieje. To pozwala na maksymalizację autokonsumpcji i minimalizację poboru prądu z sieci. Bez magazynu energii nadwyżki są oddawane do sieci, co w obecnym systemie prosumenckim jest mniej opłacalne niż bezpośrednie zużycie.

Okablowanie i zabezpieczenia: Jak dobrać przekroje przewodów i chronić instalację przed przepięciami?

Bezpieczeństwo i efektywność każdej instalacji energetycznej zależy w dużej mierze od prawidłowo dobranego okablowania i zabezpieczeń. W systemie hybrydowym, gdzie mamy do czynienia z dwoma źródłami energii, jest to szczególnie ważne. Należy starannie dobrać przekroje przewodów, aby uniknąć strat energii i przegrzewania się instalacji, biorąc pod uwagę maksymalne prądy z turbiny i paneli. Konieczne jest również zastosowanie odpowiednich zabezpieczeń nadprądowych oraz ochrony przed przepięciami, zarówno po stronie AC, jak i DC. Turbiny wiatrowe są szczególnie narażone na wyładowania atmosferyczne, dlatego odpowiednie uziemienie i odgromniki to podstawa.

Instalacja krok po kroku: Jak podłączyć turbinę wiatrową do istniejącej fotowoltaiki?

Krok 1: Montaż mechaniczny turbiny: gdzie i jak ją postawić, by nie rzucała cienia na panele?

Pierwszym i często najbardziej skomplikowanym krokiem jest montaż mechaniczny turbiny. Wybór lokalizacji jest kluczowy turbina powinna stać w miejscu jak najbardziej otwartym, z dala od wysokich budynków, drzew czy innych przeszkód, które mogłyby zakłócać przepływ wiatru. Pamiętajmy, że turbina wiatrowa nie może rzucać cienia na panele fotowoltaiczne, ponieważ nawet częściowe zacienienie znacząco obniża ich wydajność. Jeśli chodzi o hałas, turbiny o pionowej osi obrotu (VAWT) są zazwyczaj znacznie cichsze niż te o poziomej osi (HAWT), co jest istotne w gęściej zabudowanych obszarach.

Krok 2: Konwersja prądu z turbiny: jak prawidłowo podłączyć mostek prostowniczy?

Po zamontowaniu turbiny, kolejnym etapem jest podłączenie mostka prostowniczego. Przewody wychodzące z turbiny wiatrowej (zazwyczaj trzy dla prądu trójfazowego AC) należy podłączyć do odpowiednich wejść mostka prostowniczego. Z mostka natomiast wyjdą dwa przewody (plus i minus), które będą już prowadziły prąd stały (DC). Ważne jest, aby dokładnie sprawdzić schemat podłączenia dostarczony przez producenta turbiny i mostka, aby zapewnić prawidłową polaryzację i uniknąć uszkodzeń.

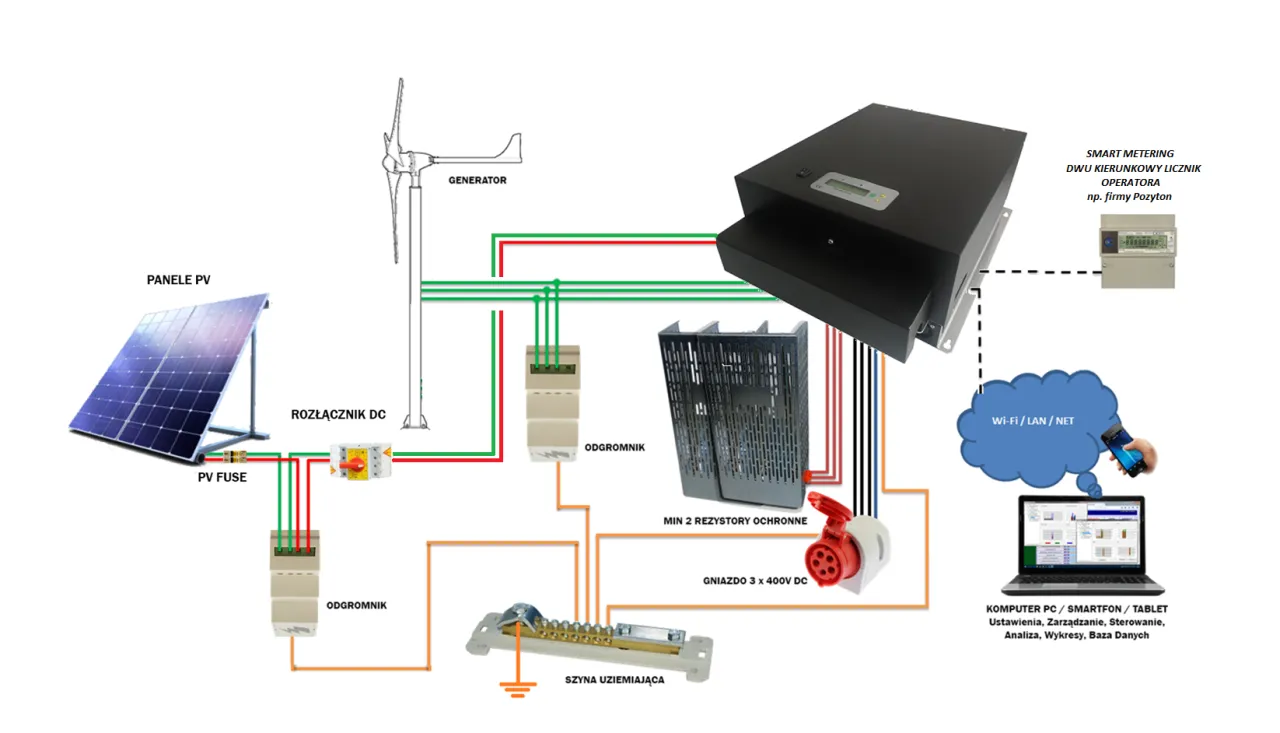

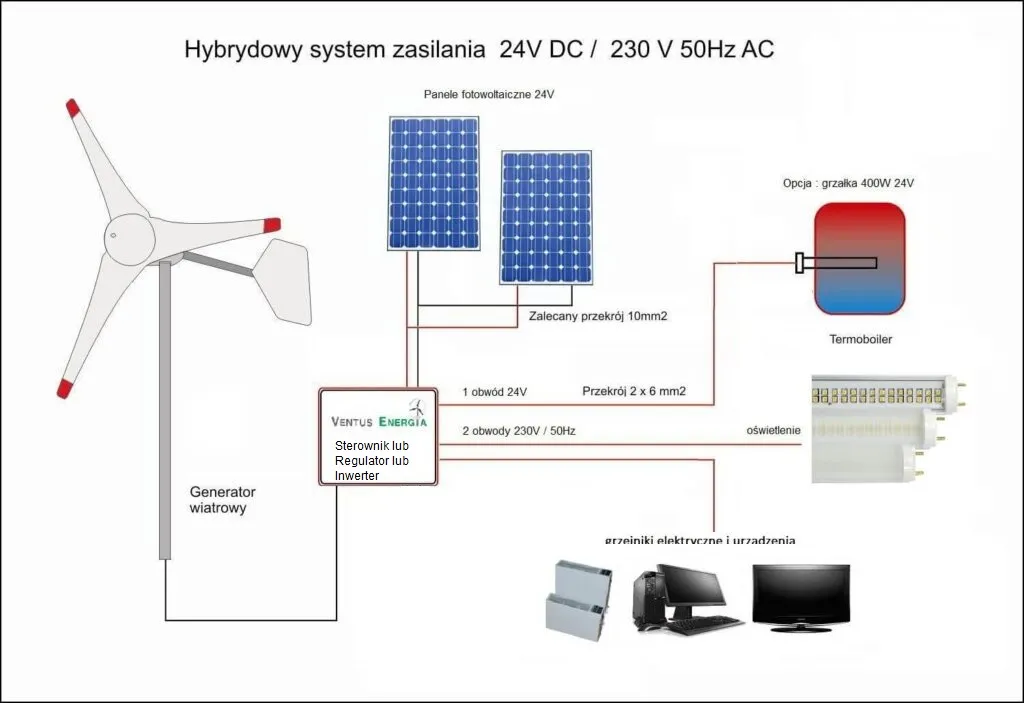

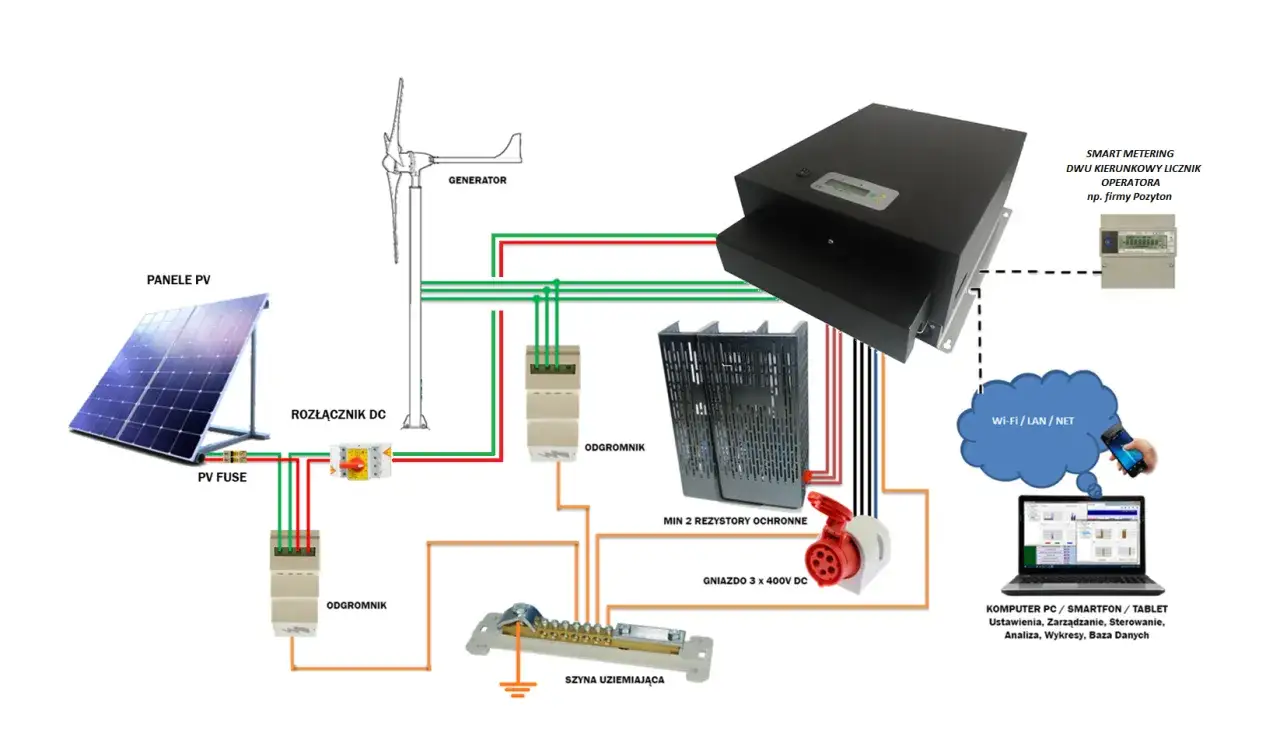

Krok 3: Integracja z inwerterem hybrydowym: schemat podłączenia turbiny do dedykowanego wejścia.

Prąd stały z mostka prostowniczego, często po przejściu przez kontroler ładowania (jeśli system ma magazyn energii), należy podłączyć do dedykowanego wejścia DC w inwerterze hybrydowym. Jak już wspomniałem, inwertery hybrydowe często posiadają dwa niezależne wejścia MPPT jedno dla fotowoltaiki, drugie dla turbiny. Upewnij się, że podłączasz turbinę do właściwego wejścia, które jest przystosowane do jej charakterystyki pracy. To kluczowe dla optymalnej wydajności i bezpieczeństwa systemu.

Krok 4: Konfiguracja inwertera: jak ustawić charakterystykę pracy dla turbiny wiatrowej?

Po fizycznym podłączeniu wszystkich komponentów, niezbędna jest konfiguracja oprogramowania inwertera hybrydowego. W jego ustawieniach należy wprowadzić parametry pracy turbiny wiatrowej, takie jak jej moc nominalna, zakres napięć czy charakterystyka mocy. Wiele nowoczesnych inwerterów hybrydowych ma predefiniowane profile dla różnych typów turbin, co ułatwia ten proces. Prawidłowa konfiguracja pozwoli inwerterowi efektywnie zarządzać energią z wiatraka, optymalizować jej produkcję i bezpiecznie integrować ją z energią z fotowoltaiki oraz magazynem.

Najczęstsze błędy montażowe i jak ich uniknąć: porady eksperta.

Z mojego doświadczenia wynika, że najczęstsze błędy podczas integracji systemu hybrydowego to:

• Niewłaściwy dobór inwertera: Próba wykorzystania standardowego inwertera PV zamiast hybrydowego to błąd numer jeden, prowadzący do niskiej wydajności lub uszkodzeń.
• Złe umiejscowienie turbiny: Postawienie turbiny w miejscu osłoniętym lub tam, gdzie rzuca cień na panele fotowoltaiczne, znacząco obniża efektywność całej instalacji.
• Brak odpowiednich zabezpieczeń: Niedostateczne zabezpieczenia przed przepięciami, brak uziemienia lub źle dobrane okablowanie to prosta droga do awarii i zagrożeń.
• Pomijanie kontrolera ładowania i dump load: W systemach z magazynem energii ich brak może doprowadzić do przeładowania akumulatorów i uszkodzenia turbiny.
• Brak analizy wietrzności: Inwestycja w turbinę bez wcześniejszego sprawdzenia warunków wietrznych w danej lokalizacji to często wyrzucenie pieniędzy w błoto.

Formalności prawne: Co zmieniło się w przepisach od 2026 roku?

Turbina do 3 metrów wysokości: montuj bez zgłoszeń i pozwoleń.

Od 7 stycznia 2026 roku w Prawie Budowlanym zaszły istotne uproszczenia, które z pewnością ucieszą wielu prosumentów. Zgodnie z nowymi przepisami, montaż turbiny wiatrowej o mocy do 50 kW i wysokości całkowitej do 3 metrów (liczonej od poziomu dachu lub gruntu, w zależności od sposobu montażu) nie będzie wymagał ani zgłoszenia, ani pozwolenia na budowę. To znaczące ułatwienie dla mniejszych instalacji przydomowych, które wcześniej często napotykały na bariery biurokratyczne.

Kiedy potrzebne jest zgłoszenie, a kiedy pozwolenie na budowę? Proste wyjaśnienie nowych przepisów.

Mimo uproszczeń, wciąż istnieją sytuacje, w których formalności są konieczne. Oto jak to wygląda:

• Zgłoszenie: Będzie wymagane dla turbin wiatrowych o mocy do 50 kW, których wysokość całkowita mieści się w przedziale od 3 do 12 metrów. Zgłoszenie należy złożyć do odpowiedniego organu administracji architektoniczno-budowlanej.
• Pozwolenie na budowę: Jest konieczne w przypadku instalacji wiatrowych, które przekraczają wysokość 12 metrów lub ich moc nominalna jest większa niż 50 kW. W tych przypadkach proces jest bardziej złożony i wymaga uzyskania pełnoprawnego pozwolenia na budowę.

Mam już fotowoltaikę w sieci: jak legalnie dołączyć do niej turbinę wiatrową? Obowiązki wobec OSD.

Jeśli posiadasz już instalację fotowoltaiczną przyłączoną do sieci i chcesz dołączyć do niej turbinę wiatrową, masz pewne obowiązki wobec Operatora Systemu Dystrybucyjnego (OSD). Przede wszystkim, musisz zgłosić OSD fakt rozbudowy instalacji o dodatkowe źródło energii. Zazwyczaj wymaga to aktualizacji zgłoszenia mikroinstalacji i złożenia nowej dokumentacji technicznej, która uwzględnia turbinę wiatrową. OSD musi mieć pełną informację o wszystkich źródłach energii podłączonych do sieci, aby zapewnić jej stabilność i bezpieczeństwo. Niezastosowanie się do tych wymogów może skutkować problemami z rozliczeniem energii lub nawet odłączeniem instalacji od sieci.

Opłacalność inwestycji: Koszty, dotacje i przyszłość hybrydowych systemów

Realny koszt instalacji hybrydowej w Polsce: co składa się na cenę końcową?

Inwestycja w kompleksowy system hybrydowy, składający się z fotowoltaiki, turbiny wiatrowej i magazynu energii, to wydatek rzędu około 65-70 tys. zł. Na tę cenę składa się wiele elementów: koszt paneli fotowoltaicznych, turbiny wiatrowej (która sama w sobie może kosztować od kilkunastu do kilkudziesięciu tysięcy złotych w zależności od mocy), inwertera hybrydowego, magazynu energii (akumulatory to znaczący koszt), mostka prostowniczego, kontrolera ładowania, systemu dump load, okablowania, zabezpieczeń, a także koszt montażu i prac ziemnych (np. fundament pod turbinę). Warto pamiętać, że ceny mogą się różnić w zależności od producentów i specyfiki projektu.

Program "Mój Prąd" i inne formy wsparcia: jak obniżyć koszty inwestycji?

Na szczęście, istnieją sposoby na obniżenie kosztów inwestycji w system hybrydowy. W Polsce kluczowym programem wsparcia jest "Mój Prąd", który w kolejnych edycjach oferuje dotacje nie tylko na samą fotowoltaikę, ale także na magazyny energii, systemy zarządzania energią, a w przyszłości być może również na przydomowe turbiny wiatrowe. Warto śledzić aktualne edycje programu, ponieważ warunki i wysokość dopłat dynamicznie się zmieniają. Oprócz "Mojego Prądu" dostępne są również inne lokalne programy wsparcia, ulgi podatkowe czy preferencyjne kredyty na inwestycje w odnawialne źródła energii. Zawsze zachęcam do dokładnego sprawdzenia dostępnych opcji finansowania.

Przeczytaj również: Inwerter solarny: jak wybrać, by maksymalizować zyski z PV?

Konserwacja i żywotność systemu: Jak dbać o panele i turbinę, aby służyły latami?

Aby system hybrydowy służył nam niezawodnie przez długie lata, kluczowa jest regularna konserwacja. Panele fotowoltaiczne wymagają okresowego czyszczenia, zwłaszcza po zimie, aby usunąć kurz, pyłki czy liście, które mogą obniżać ich wydajność. Turbina wiatrowa natomiast wymaga przeglądów mechanicznych sprawdzenia stanu łopat, łożysk, układu hamulcowego oraz połączeń elektrycznych. Akumulatory w magazynie energii również potrzebują uwagi, np. monitorowania ich stanu naładowania i temperatury pracy. Regularne przeglądy i serwis przez wykwalifikowanych specjalistów to podstawa, aby zapewnić długą żywotność i maksymalną efektywność całej instalacji. Pamiętajmy, że to inwestycja na lata, więc dbanie o nią jest niezwykle ważne.
