W dzisiejszym świecie, gdzie energia odgrywa kluczową rolę, falownik stał się urządzeniem niezbędnym zarówno w domach, jak i w przemyśle. Ten poradnik dla początkujących wyjaśni, czym dokładnie jest falownik, jak działa, jakie ma zastosowania i na co zwrócić uwagę przy jego wyborze, abyś mógł świadomie korzystać z jego potencjału.
Falownik to kluczowe urządzenie do zamiany prądu stałego na przemienny serce fotowoltaiki i napędów przemysłowych
- Falownik (inwerter) to urządzenie elektroniczne zamieniające prąd stały (DC) na prąd przemienny (AC).
- W fotowoltaice jest sercem instalacji, przekształcając energię z paneli na prąd do użytku domowego lub oddania do sieci.
- W przemyśle, jako przemiennik częstotliwości, służy do precyzyjnego sterowania prędkością silników elektrycznych.
- Działa poprzez złożony proces, często wykorzystując modulację szerokości impulsów (PWM) do uzyskania stabilnego prądu.
- Wyróżniamy falowniki sieciowe, wyspowe i hybrydowe w PV oraz skalarne i wektorowe w przemyśle.
- Kluczowe parametry to sprawność (powyżej 97-98% dla wysokiej klasy), moc i klasa szczelności (np. IP65 do montażu zewnętrznego).
Czym jest falownik i dlaczego jest kluczowy w domu i przemyśle?
Falownik, inwerter, a może przemiennik częstotliwości? Porządkujemy nazewnictwo
W mojej pracy często spotykam się z pytaniem o różnice w nazewnictwie. Uporządkujmy to raz na zawsze: falownik i inwerter to w zasadzie synonimy, szczególnie gdy mówimy o zastosowaniach w fotowoltaice. Oba terminy odnoszą się do urządzenia, które zamienia prąd stały (DC) na prąd przemienny (AC). Natomiast, gdy wchodzimy w świat przemysłu, gdzie steruje się silnikami elektrycznymi, najczęściej używa się określenia przemiennik częstotliwości. Chociaż jego podstawowa funkcja jest podobna, specyfika działania i cel zastosowania sprawiają, że to nazewnictwo jest bardziej precyzyjne w kontekście regulacji obrotów maszyn.
Od paneli słonecznych po fabrykę: dwa główne światy zastosowań falowników
Falownik to prawdziwy kameleon technologii, który odgrywa kluczową rolę w wielu obszarach. Głównie kojarzymy go z dwoma światami:
- Fotowoltaika: Tutaj falownik jest absolutnym sercem każdej instalacji. To on przekształca prąd stały, wytworzony przez panele słoneczne, w prąd przemienny, który możemy wykorzystać do zasilania naszych domowych urządzeń lub oddać do sieci energetycznej.
- Przemysł i automatyka: W fabrykach i zakładach produkcyjnych falowniki, czyli przemienniki częstotliwości, są niezastąpione do precyzyjnego sterowania prędkością obrotową silników elektrycznych. Dzięki nim możliwe jest optymalne zarządzanie procesami, oszczędność energii i zwiększenie żywotności maszyn.
Warto też wspomnieć, że falowniki znajdziemy również w urządzeniach codziennego użytku, takich jak nowoczesne pralki czy klimatyzatory, gdzie odpowiadają za efektywną i cichą pracę silników.
Prosta definicja: jak wytłumaczyć działanie falownika w 30 sekund?
Gdybym miał wyjaśnić, czym jest falownik w kilku słowach, powiedziałbym, że to elektroniczny tłumacz prądu. Jego głównym zadaniem jest zamiana prądu stałego (DC), na przykład z akumulatora czy paneli fotowoltaicznych, na prąd przemienny (AC), czyli taki, jaki mamy w gniazdku i który zasila większość naszych urządzeń. To proste, ale fundamentalne działanie.

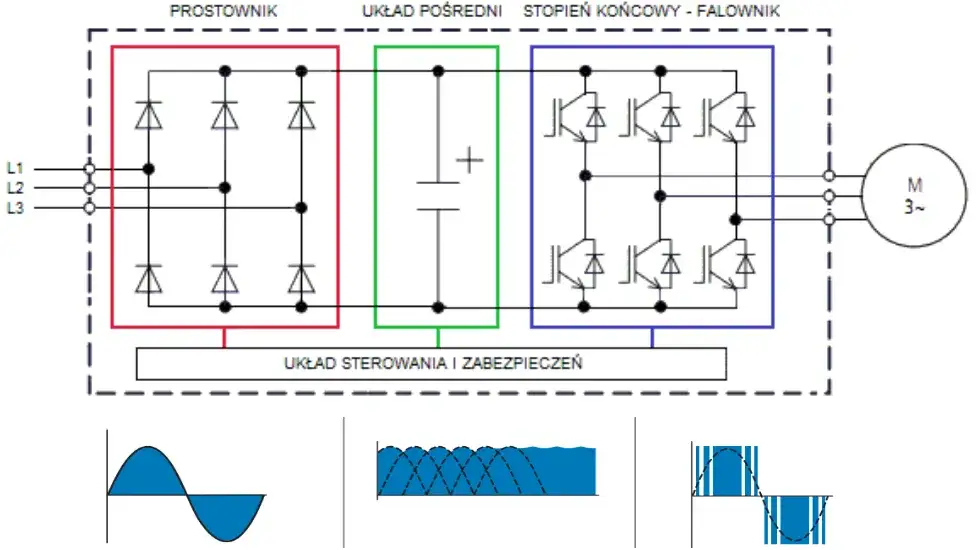

Jak działa falownik? Zajrzyj pod obudowę bez technicznego żargonu
Krok 1: Wejście skąd falownik czerpie energię?
Zacznijmy od początku. Falownik potrzebuje prądu wejściowego, który zazwyczaj jest prądem stałym (DC). W przypadku fotowoltaiki, ten prąd pochodzi bezpośrednio z paneli słonecznych. Jeśli mówimy o przemiennikach częstotliwości w przemyśle, sytuacja jest nieco inna często pobierają one prąd przemienny z sieci, ale zanim go przetworzą, najpierw prostują go na prąd stały w wewnętrznym prostowniku. To taki pierwszy etap przygotowania energii do dalszej obróbki.
Krok 2: Mózg operacji jak prąd stały (DC) zmienia się w prąd przemienny (AC)?
To tutaj dzieje się cała magia. Po otrzymaniu prądu stałego, falownik kieruje go do tak zwanego układu pośredniego. Tam kondensatory filtrują i stabilizują napięcie. Następnie, kluczową rolę odgrywa układ wyjściowy, zbudowany z szybkich tranzystorów, często typu IGBT. Te tranzystory, niczym precyzyjni dyrygenci, błyskawicznie włączają i wyłączają prąd stały, tworząc serię impulsów. Dzięki temu, że robią to z ogromną prędkością i w odpowiedniej sekwencji, udaje im się "uformować" z prądu stałego coś, co przypomina prąd przemienny.
Krok 3: Wyjście energia gotowa do zasilania Twoich urządzeń
Po przejściu przez "mózg" falownika, prąd stały został przekształcony w prąd przemienny o pożądanych parametrach zazwyczaj 230V i 50Hz w przypadku instalacji domowych. Ten prąd jest już gotowy do zasilania naszych urządzeń, czy to lodówki w domu, czy silnika w fabryce. Jest to energia, która idealnie pasuje do standardów publicznej sieci energetycznej, co pozwala na jej bezproblemowe wykorzystanie.
Rola modulacji PWM: sekret idealnie "gładkiego" prądu w gniazdku
Wspomniałem o "formowaniu" prądu. Kluczem do uzyskania wysokiej jakości prądu przemiennego, czyli takiego o idealnie sinusoidalnym przebiegu, jest technologia modulacji szerokości impulsów (PWM). Zamiast po prostu włączać i wyłączać prąd, falownik precyzyjnie kontroluje czas trwania każdego impulsu. Wyobraź sobie, że budujesz schody im więcej mniejszych stopni, tym bardziej gładka i komfortowa jest powierzchnia. Podobnie jest z PWM im precyzyjniej modulowane są impulsy, tym bardziej "gładki" i stabilny prąd przemienny uzyskujemy na wyjściu, co jest niezwykle ważne dla poprawnej pracy wrażliwych urządzeń elektronicznych.

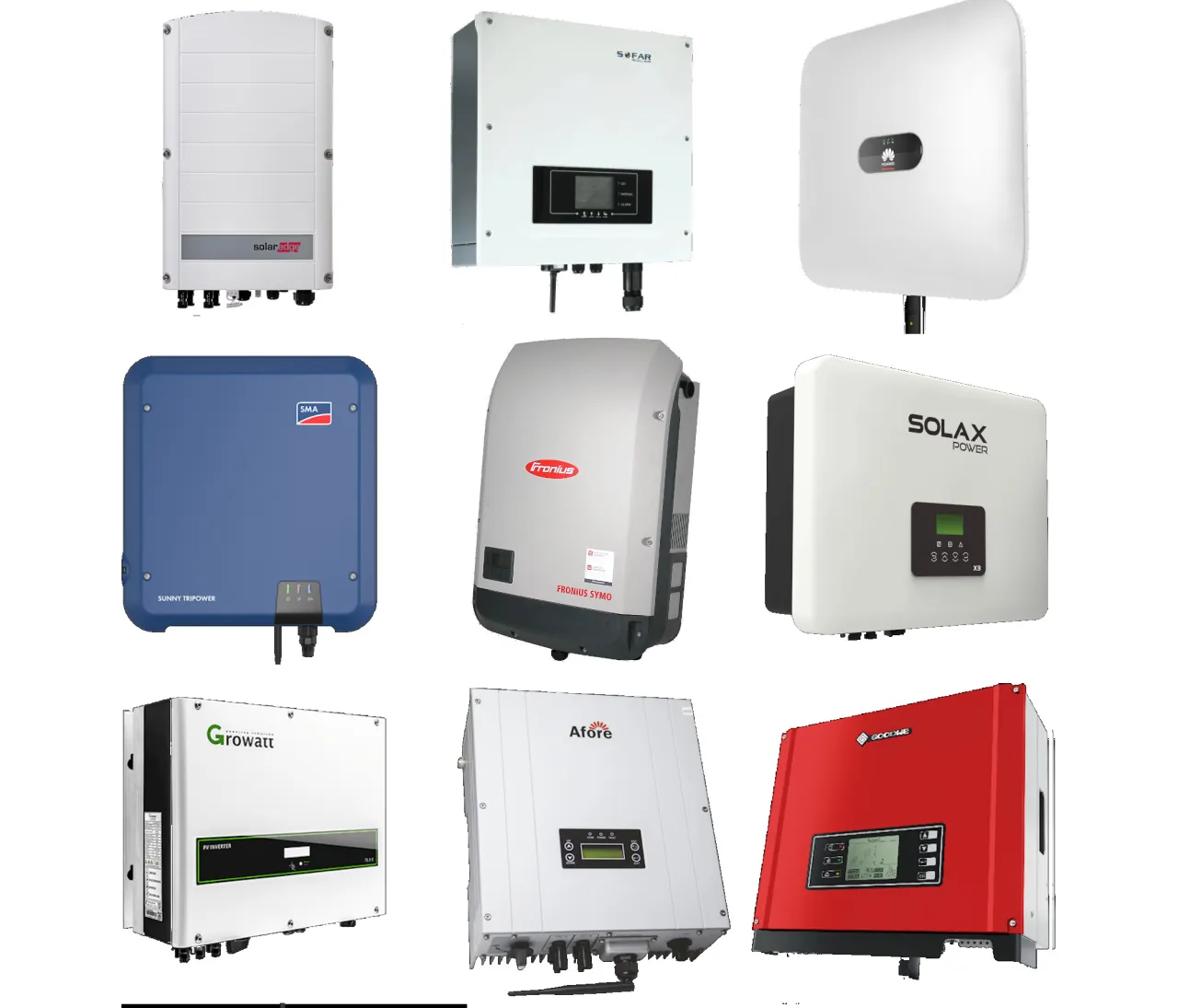

Falownik w fotowoltaice: serce domowej elektrowni słonecznej
Falownik sieciowy (on-grid): Jak Twoja instalacja współpracuje z siecią energetyczną?
To najpopularniejszy typ falownika w domowych instalacjach fotowoltaicznych. Falownik sieciowy (on-grid) jest zaprojektowany do ścisłej współpracy z publiczną siecią energetyczną. Jego głównym zadaniem jest przekształcanie prądu stałego z paneli na prąd przemienny, który jest następnie zużywany w domu lub, jeśli jest go za dużo, oddawany do sieci. Kluczowe jest to, że falownik ten synchronizuje się z parametrami sieci i wymaga jej działania do prawidłowej pracy. Oznacza to, że w przypadku awarii sieci, Twoja instalacja fotowoltaiczna również przestaje produkować prąd, co jest ważną kwestią bezpieczeństwa.
Falownik wyspowy (off-grid): Pełna niezależność energetyczna czy to możliwe?
Jeśli marzysz o całkowitej niezależności energetycznej, falownik wyspowy (off-grid) jest rozwiązaniem dla Ciebie. Ten typ falownika działa całkowicie niezależnie od publicznej sieci energetycznej. Jest to idealne rozwiązanie dla domków letniskowych, odległych posesji czy kamperów, gdzie dostęp do sieci jest utrudniony lub niemożliwy. Falowniki wyspowe zawsze współpracują z magazynami energii, czyli akumulatorami, które gromadzą nadwyżki prądu, aby zasilać urządzenia, gdy słońce nie świeci. To daje pełną kontrolę, ale wymaga też większej inwestycji w baterie.
Falownik hybrydowy: Najlepsze z obu światów, czyli współpraca z siecią i magazynem energii
Dla wielu osób, w tym dla mnie, falownik hybrydowy to złoty środek. Łączy on zalety falowników sieciowych i wyspowych. Może współpracować z publiczną siecią, oddając do niej nadwyżki energii, ale jednocześnie ma możliwość podłączenia magazynu energii. Dzięki temu, w przypadku awarii sieci, falownik hybrydowy może przełączyć się w tryb "wyspowy" i zasilać wybrane obwody w domu z akumulatorów. To zapewnia zarówno optymalizację zużycia energii, jak i pewne poczucie bezpieczeństwa w razie przerw w dostawie prądu.
Co to jest MPPT i dlaczego zwiększa wydajność Twoich paneli nawet o 20%?
Jedną z najważniejszych technologii w falownikach fotowoltaicznych jest MPPT (Maximum Power Point Tracking). Wyobraź sobie, że Twoje panele słoneczne to zespół, który w zależności od pogody (nasłonecznienie, temperatura) ma różną "moc". MPPT to inteligentny system, który nieustannie monitoruje i dostosowuje parametry pracy instalacji, aby panele zawsze pracowały w punkcie, w którym generują maksymalną możliwą moc. Dzięki temu, niezależnie od warunków, falownik z MPPT potrafi "wycisnąć" z paneli nawet o 10-20% więcej energii niż bez tej funkcji, co bezpośrednio przekłada się na większe oszczędności i szybszy zwrot z inwestycji.
Falownik w przemyśle: cichy bohater fabryk i maszyn
Do czego służy przemiennik częstotliwości i dlaczego jest niezbędny do sterowania silnikami?
W świecie przemysłu, gdzie liczy się precyzja i efektywność, przemiennik częstotliwości (czyli falownik przemysłowy) jest absolutnie kluczowym elementem. Jego głównym zadaniem jest regulacja prędkości obrotowej silników elektrycznych, najczęściej asynchronicznych. Zamiast włączać silnik na pełnych obrotach, przemiennik pozwala na płynne i dokładne dostosowanie jego prędkości do aktualnych potrzeb procesu produkcyjnego. To nie tylko zwiększa kontrolę nad maszynami, ale również przynosi wymierne korzyści ekonomiczne i ekologiczne.
Sterowanie skalarne (U/f) vs wektorowe: Kiedy liczy się prostota, a kiedy absolutna precyzja?
W przemyśle wyróżniamy dwa główne typy sterowania silnikami przez falowniki:
| Typ sterowania | Charakterystyka i zastosowanie |
|---|---|
| Skalarne (U/f) | Jest to prostsza i tańsza metoda. Falownik utrzymuje stały stosunek napięcia (U) do częstotliwości (f) zasilania silnika. Stosuje się je tam, gdzie nie jest wymagana bardzo precyzyjna kontrola prędkości i momentu obrotowego, np. w pompach, wentylatorach, prostych przenośnikach taśmowych. |
| Wektorowe | To znacznie bardziej zaawansowana metoda. Falownik precyzyjnie kontroluje zarówno prędkość, jak i moment obrotowy silnika, nawet przy bardzo niskich obrotach. Jest to niezbędne w aplikacjach wymagających wysokiej dynamiki i dokładności, takich jak dźwigi, windy, obrabiarki CNC, roboty przemysłowe. |
Oszczędność energii i łagodny start: wymierne korzyści z zastosowania falownika w napędach
Zastosowanie przemienników częstotliwości w napędach przemysłowych to nie tylko kwestia kontroli, ale przede wszystkim korzyści, które bezpośrednio wpływają na koszty i niezawodność:
- Oszczędność energii: Silnik zasilany przez falownik zużywa tylko tyle energii, ile jest potrzebne do wykonania pracy. Zamiast pracować zawsze na pełnych obrotach, dostosowuje się do obciążenia, co może przynieść znaczne oszczędności, zwłaszcza w przypadku pomp czy wentylatorów.
- Łagodny rozruch: Falownik pozwala na stopniowe rozpędzanie silnika, eliminując gwałtowne szarpnięcia i przeciążenia mechaniczne. To znacząco wydłuża żywotność maszyn i redukuje koszty konserwacji.
- Precyzyjna kontrola procesów: Możliwość dokładnego ustawienia prędkości obrotowej pozwala na optymalizację procesów produkcyjnych, poprawę jakości produktów i zwiększenie wydajności.
- Zmniejszenie zużycia mechanicznego: Płynna praca silnika i brak gwałtownych startów zmniejsza obciążenie mechaniczne elementów napędowych, co przekłada się na mniejszą awaryjność.
Jakie rodzaje falowników spotkasz na rynku?
Falownik jednofazowy czy trójfazowy? Dopasowanie do Twojej instalacji elektrycznej
Wybierając falownik, musisz zwrócić uwagę na rodzaj zasilania. Wyróżniamy falowniki jednofazowe i trójfazowe. Falowniki jednofazowe są zazwyczaj stosowane w mniejszych instalacjach fotowoltaicznych, gdzie moc nie przekracza około 3.68 kW. Są idealne do domów z typowym zasilaniem jednofazowym. Natomiast falowniki trójfazowe są przeznaczone do większych instalacji fotowoltaicznych (powyżej 3.68 kW) oraz do większości zastosowań przemysłowych. Ich zaletą jest równomierne obciążenie wszystkich trzech faz w budynku, co jest kluczowe dla stabilności i bezpieczeństwa całej instalacji elektrycznej.

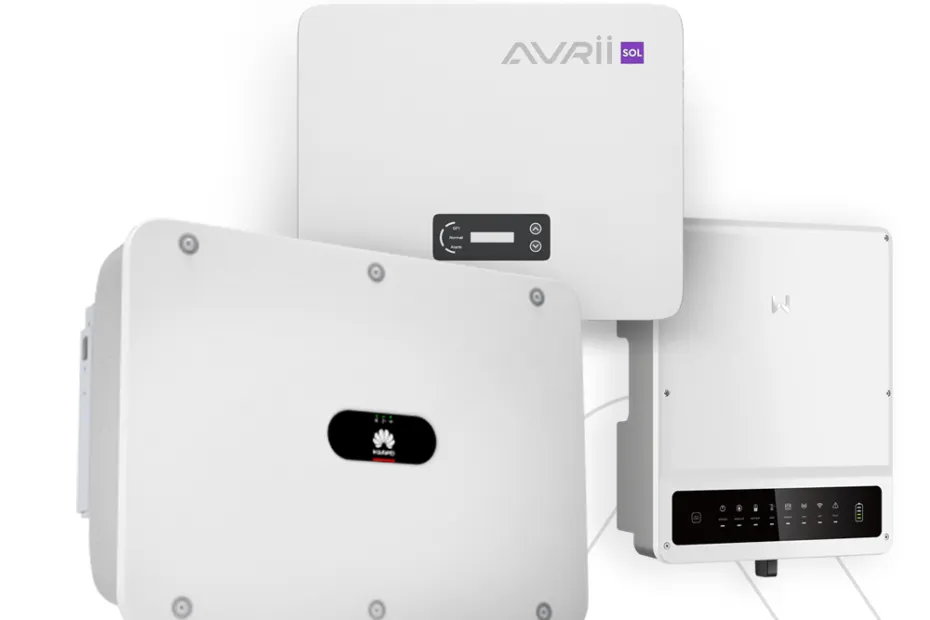

Na co zwrócić uwagę przy wyborze falownika?
Moc falownika: Dlaczego idealne dopasowanie jest tak ważne?
Dobór odpowiedniej mocy falownika to jeden z najważniejszych aspektów, zarówno w fotowoltaice, jak i w przemyśle. W przypadku instalacji fotowoltaicznej, moc falownika powinna być idealnie dopasowana do mocy paneli słonecznych. Zbyt mały falownik nie będzie w stanie przetworzyć całej energii wytworzonej przez panele, co oznacza straty. Z kolei zbyt duży falownik będzie pracował nieefektywnie, zwłaszcza przy niskim obciążeniu, a jego koszt będzie niepotrzebnie wysoki. W przemyśle, moc przemiennika częstotliwości musi być zgodna z mocą silnika, którym ma sterować, aby zapewnić optymalną pracę i uniknąć uszkodzeń.
Sprawność urządzenia: Jak odczytywać ten parametr i unikać strat energii?
Sprawność falownika to parametr, który mówi nam, jak efektywnie urządzenie zamienia prąd stały na przemienny. Jest to kluczowa informacja, ponieważ każda strata sprawności oznacza straty energii, a co za tym idzie straty finansowe. Wysokiej klasy falowniki osiągają sprawność europejską powyżej 97-98%. To oznacza, że tylko 2-3% energii jest tracone w procesie konwersji. Zawsze zwracaj uwagę na ten parametr, ponieważ nawet niewielka różnica w sprawności, w skali wielu lat pracy, może przełożyć się na znaczące różnice w wyprodukowanej energii.
Przeczytaj również: Falownik Sofar: Niskie DC, wysokie AC? Poznaj sekrety napięcia!
Klasa szczelności (IP) i chłodzenie: Gdzie bezpiecznie zamontować falownik?
Miejsce montażu falownika ma ogromne znaczenie, a klasa szczelności (IP) jest tutaj kluczowym wskaźnikiem. Określa ona odporność urządzenia na wnikanie ciał stałych (np. pyłu) i wody. Na przykład, falownik o klasie szczelności IP65 jest całkowicie pyłoszczelny i odporny na strumienie wody z dowolnego kierunku. Taki falownik bez problemu można zamontować na zewnątrz budynku, bez obaw o jego uszkodzenie przez deszcz czy kurz. Jeśli falownik ma niższą klasę IP, konieczny będzie montaż w suchym i osłoniętym miejscu, np. w garażu czy kotłowni. Ważne jest również zapewnienie odpowiedniego chłodzenia, ponieważ falowniki generują ciepło, a przegrzewanie skraca ich żywotność.
