Falownik: Jak działa DC na AC? Klucz do efektywnej fotowoltaiki

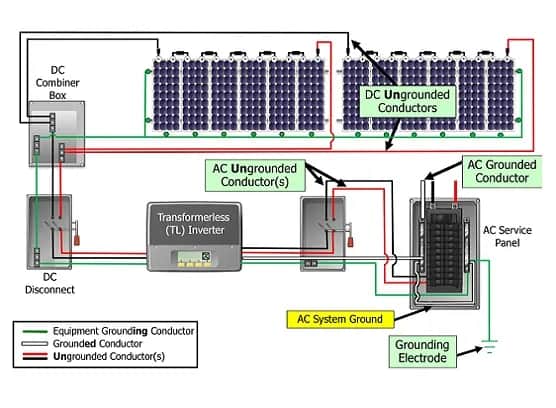

Falownik, często nazywany inwerterem, to prawdziwe serce każdej instalacji fotowoltaicznej. To właśnie on odpowiada za kluczową transformację prądu stałego (DC) z paneli w prąd przemienny (AC), który zasila nasze domowe urządzenia i może być oddawany do sieci energetycznej. Zrozumienie jego działania jest fundamentalne, aby w pełni docenić efektywność i bezpieczeństwo systemu PV.

Z mojej perspektywy, falownik to absolutnie niezbędny element każdej instalacji fotowoltaicznej. Bez niego panele słoneczne, choć produkują energię, byłyby dla nas bezużyteczne w kontekście zasilania domu czy oddawania nadwyżek do sieci. Jego podstawowa rola to nic innego jak transformacja prądu stałego (DC), generowanego przez moduły fotowoltaiczne, w prąd przemienny (AC).

Dlaczego to takie ważne? Ponieważ wszystkie urządzenia elektryczne w naszych domach, jak również cała publiczna sieć energetyczna, bazują na prądzie przemiennym o określonych parametrach w Polsce jest to 230V lub 400V i częstotliwość 50 Hz. Falownik jest więc tym ogniwem, które sprawia, że energia słoneczna staje się kompatybilna z naszym codziennym życiem i infrastrukturą energetyczną.

Krok po kroku magia zamiany prądu stałego (DC) na przemienny (AC)

Zrozumienie, jak falownik dokonuje tej kluczowej konwersji, jest prostsze, niż mogłoby się wydawać, jeśli podzielimy ten proces na kilka logicznych etapów. To trochę jak skomplikowana receptura, gdzie każdy składnik i krok ma swoje ściśle określone miejsce, aby na końcu uzyskać pożądany efekt czysty i stabilny prąd przemienny.

Krok 1: Energia prosto z paneli co trafia do falownika?

Na samym początku, do falownika trafia prąd stały (DC) bezpośrednio z paneli fotowoltaicznych. Panele, wystawione na działanie słońca, generują napięcie i natężenie prądu, które są zmienne i zależą od warunków pogodowych intensywności nasłonecznienia, temperatury czy nawet zacienienia. Zadaniem falownika jest odebranie tej surowej energii i przygotowanie jej do dalszej obróbki. W tym początkowym etapie falownik często stabilizuje napięcie wejściowe, aby proces konwersji mógł przebiegać efektywnie.

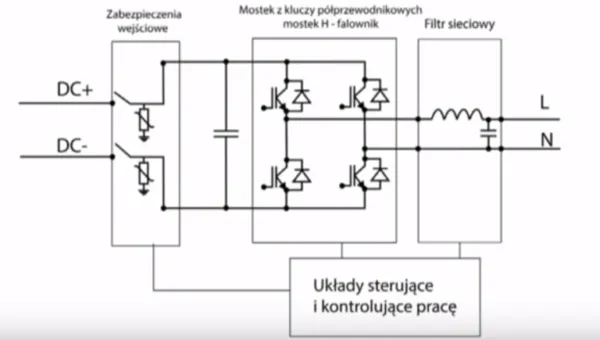

Krok 2: Kluczowy proces, czyli jak tranzystory tworzą prąd przemienny (PWM)

To jest serce całego procesu. Wewnątrz falownika znajdują się tranzystory mocy, najczęściej typu IGBT (Insulated Gate Bipolar Transistor) lub MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor). Działają one jak ultraszybkie, sterowane elektronicznie przełączniki. Wyobraź sobie, że masz kran, który możesz błyskawicznie otwierać i zamykać. Robiąc to z odpowiednią częstotliwością i długością "otwarcia", możesz kontrolować przepływ wody. Podobnie tranzystory w falowniku włączają i wyłączają przepływ prądu stałego z paneli z ogromną prędkością tysiące razy na sekundę.

Kluczową techniką jest tutaj modulacja szerokości impulsów (PWM - Pulse Width Modulation). Polega ona na tym, że falownik zmienia długość (szerokość) impulsów prądu stałego w taki sposób, aby średnia wartość napięcia na wyjściu przypominała sinusoidę czyli kształt prądu przemiennego. Krótkie impulsy dają niskie napięcie, długie wysokie. Dzięki precyzyjnemu sterowaniu tymi impulsami, falownik jest w stanie "uformować" z prądu stałego prąd przemienny o pożądanym kształcie i częstotliwości.

Krok 3: Filtrowanie i wygładzanie gwarancja czystej energii w gniazdku

Po etapie konwersji za pomocą tranzystorów, uzyskany przebieg prądu nie jest jeszcze idealną sinusoidą. Jest to raczej "schodkowy" kształt, który wymaga dalszej obróbki. Tutaj wkraczają do akcji filtry zazwyczaj składające się z cewek (induktorów) i kondensatorów. Ich zadaniem jest wygładzenie tego przebiegu, usunięcie wszelkich zakłóceń i harmonicznych, które mogłyby negatywnie wpływać na pracę urządzeń elektrycznych lub stabilność sieci. Dzięki filtrom, na wyjściu falownika otrzymujemy czysty, stabilny prąd przemienny, który jest w pełni zgodny z wymaganiami sieci publicznej i bezpieczny dla naszych urządzeń.

Jak falownik "wie", jaki prąd produkować? Synchronizacja z siecią publiczną

To bardzo ważne pytanie, ponieważ falownik nie działa w próżni. Musi on nieustannie monitorować parametry sieci publicznej, takie jak napięcie i częstotliwość, i idealnie się z nimi synchronizować. Wyobraź sobie, że dwóch muzyków gra na różnych instrumentach aby stworzyć harmonię, muszą grać w tym samym tempie i tonacji. Podobnie falownik musi "słuchać" sieci i dopasowywać do niej swoje "graniczenie".

Dzięki zaawansowanej elektronice, falownik jest w stanie precyzyjnie mierzyć napięcie i częstotliwość sieci. Następnie dostosowuje swój własny przebieg prądu przemiennego tak, aby był on idealnie zsynchronizowany z siecią. To niezbędne dla bezpiecznego i efektywnego działania instalacji. Gdyby falownik nie był zsynchronizowany, mogłoby dojść do zakłóceń, a nawet uszkodzenia urządzeń lub samej sieci. Ta synchronizacja jest również kluczowa dla funkcji bezpieczeństwa, o której opowiem za chwilę.

To nie tylko konwersja prądu ukryte, ale kluczowe funkcje nowoczesnych falowników

Współczesne falowniki to znacznie więcej niż tylko proste przetwornice prądu. To zaawansowane urządzenia, które pełnią rolę prawdziwego "mózgu" instalacji fotowoltaicznej. Ich dodatkowe funkcje mają ogromne znaczenie dla wydajności, bezpieczeństwa i komfortu użytkowania całego systemu PV.

Czym jest MPPT i dlaczego maksymalizuje Twoje zyski z fotowoltaiki?

Jedną z najważniejszych funkcji nowoczesnych falowników jest MPPT (Maximum Power Point Tracking), czyli śledzenie maksymalnego punktu mocy. Panele fotowoltaiczne nie produkują zawsze takiej samej mocy ich wydajność zmienia się w zależności od nasłonecznienia, temperatury czy nawet kurzu na powierzchni. Falownik z MPPT nieustannie analizuje parametry prądu (napięcie i natężenie) wychodzącego z paneli. Na podstawie tych danych dynamicznie dostosowuje obciążenie, pod jakim pracują panele, tak aby zawsze wydobyć z nich maksymalną możliwą moc w danych warunkach.

Dzięki MPPT, nawet w pochmurny dzień, wczesnym rankiem czy późnym popołudniem, instalacja pracuje z optymalną wydajnością. Bez tej funkcji, panele mogłyby pracować poniżej swoich możliwości, co oznaczałoby mniejszą produkcję energii i niższe zyski z fotowoltaiki. To właśnie MPPT jest jednym z kluczowych czynników, które sprawiają, że nowoczesne instalacje PV są tak efektywne.

Falownik jako strażnik bezpieczeństwa: Jak chroni Twoją instalację i sieć?

Bezpieczeństwo to priorytet, a falownik pełni tu rolę niezawodnego strażnika. Jedną z kluczowych funkcji jest automatyczne odłączanie od sieci w przypadku jej zaniku, znana jako funkcja anti-islanding. Gdy w sieci publicznej dojdzie do awarii (np. przerwy w dostawie prądu), falownik natychmiast wykrywa brak napięcia i odłącza instalację PV. Jest to absolutnie niezbędne, aby chronić pracowników pogotowia energetycznego, którzy mogliby zostać porażeni prądem z instalacji PV, gdyby ta nadal produkowała energię do "martwej" sieci. To także zabezpieczenie dla Twojego domu.

Ponadto, falowniki monitorują wiele innych parametrów, takich jak zbyt wysokie lub niskie napięcie, zbyt wysoka lub niska częstotliwość, czy też wykrywają zwarcia. W przypadku wykrycia jakiejkolwiek nieprawidłowości, falownik automatycznie wyłącza się, chroniąc zarówno samą instalację fotowoltaiczną, jak i domową sieć elektryczną przed uszkodzeniem.

Monitoring i analiza danych: Twój osobisty menedżer produkcji energii

Nowoczesne falowniki to także zaawansowane centra danych. Nie tylko konwertują prąd, ale także monitorują pracę całej instalacji. Zbierają informacje o ilości wyprodukowanej energii w ciągu dnia, miesiąca czy roku, o aktualnej mocy, a nawet o warunkach pogodowych. Te dane są zazwyczaj dostępne dla użytkownika za pośrednictwem dedykowanych aplikacji mobilnych lub platform internetowych.

Dzięki temu monitoringowi, jako właściciel instalacji, możesz w każdej chwili sprawdzić, ile energii wyprodukował Twój system, czy pracuje optymalnie, a także wykryć ewentualne spadki wydajności, które mogłyby wskazywać na problem (np. zabrudzenie paneli). To daje Ci pełną kontrolę i pozwala na efektywne zarządzanie swoją energią.

Jaki falownik jest odpowiedni dla Ciebie przegląd najważniejszych typów

Wybór odpowiedniego falownika jest kluczowy dla efektywności i funkcjonalności całej instalacji fotowoltaicznej. Na rynku dostępnych jest kilka głównych typów, a każdy z nich ma swoje specyficzne zastosowania i zalety. Poznajmy je bliżej, abyś mógł świadomie podjąć decyzję.

Falownik sieciowy (on-grid): Najpopularniejsze rozwiązanie w polskich domach

Falownik sieciowy, zwany również on-grid, to zdecydowanie najczęściej wybierane rozwiązanie w Polsce i na świecie dla domowych instalacji fotowoltaicznych. Jego główną cechą jest to, że pracuje w ścisłej synchronizacji z publiczną siecią energetyczną. Oznacza to, że cała wyprodukowana energia, która nie jest zużywana na bieżąco w domu, jest automatycznie oddawana do sieci. W systemie net-billing, nadwyżki te są rozliczane zgodnie z obowiązującymi przepisami. Falowniki sieciowe są proste w obsłudze i zazwyczaj najbardziej ekonomiczne w zakupie.

Falownik hybrydowy: Przyszłość fotowoltaiki i współpraca z magazynem energii

Falowniki hybrydowe to coraz popularniejsze i bardziej przyszłościowe rozwiązanie, zwłaszcza w kontekście rosnącego zainteresowania magazynami energii. Łączą one funkcje falownika sieciowego z możliwością ładowania i zarządzania magazynem energii (akumulatorami). Dzięki temu, nadwyżki energii mogą być najpierw kierowane do akumulatorów, a dopiero po ich naładowaniu do sieci. W przypadku zaniku prądu z sieci, falownik hybrydowy może zasilać część domu z magazynu energii, zapewniając częściową niezależność. To idealne rozwiązanie dla tych, którzy chcą zwiększyć autokonsumpcję i zabezpieczyć się przed przerwami w dostawie prądu.

Falownik wyspowy (off-grid): Pełna niezależność energetyczna kiedy ma sens?

Falowniki wyspowe, znane również jako off-grid, to rozwiązania przeznaczone dla instalacji, które działają całkowicie niezależnie od publicznej sieci energetycznej. Są one stosowane w miejscach, gdzie dostęp do sieci jest utrudniony lub niemożliwy, np. w domkach letniskowych, na łodziach czy w odległych gospodarstwach. Falownik wyspowy zawsze musi współpracować z akumulatorami, które magazynują wyprodukowaną energię. To on tworzy "sztuczną" sieć w danym obiekcie, zapewniając stabilne zasilanie. Daje pełną niezależność, ale wymaga odpowiednio dobranych i pojemnych magazynów energii.

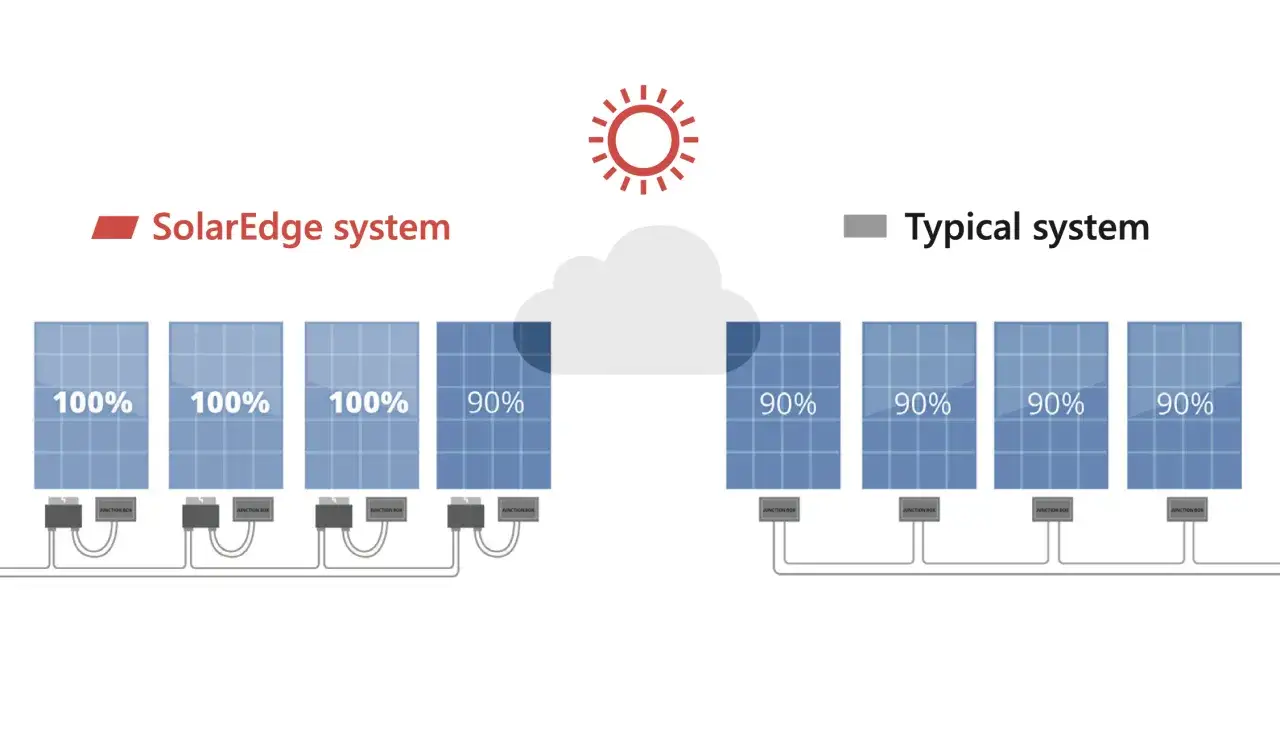

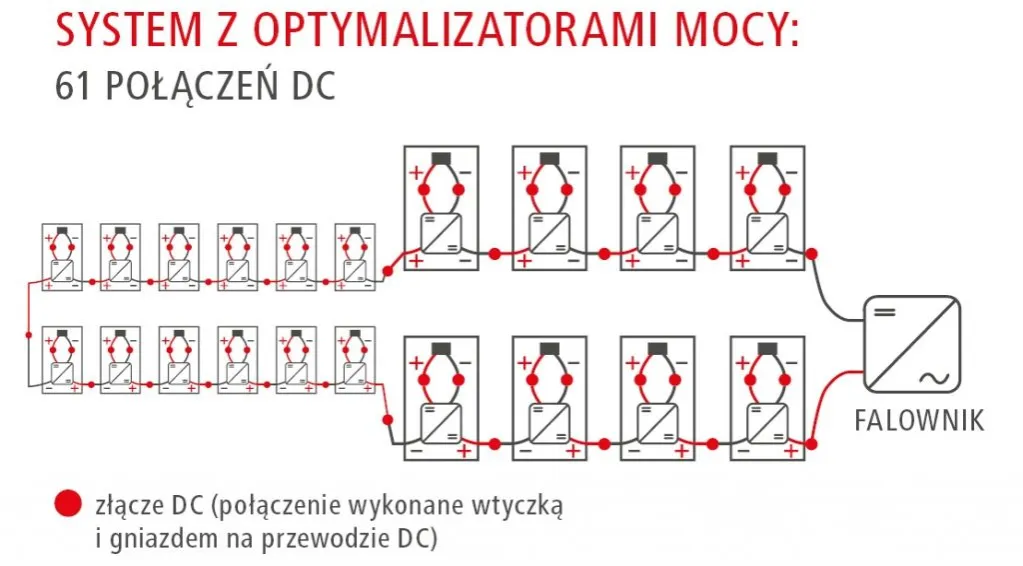

Mikroinwertery: Kiedy warto postawić na optymalizację na poziomie modułu?

Mikroinwertery to małe urządzenia, które montuje się bezpośrednio pod każdym pojedynczym panelem fotowoltaicznym. Zamiast jednego centralnego falownika, każdy moduł ma swój własny mikroinwerter, który optymalizuje jego pracę. Główną zaletą tego rozwiązania jest to, że zacienienie lub awaria jednego panelu nie wpływa na wydajność pozostałych. Jeśli masz dach o skomplikowanym kształcie, z częściowym zacienieniem lub różnymi orientacjami paneli, mikroinwertery mogą znacząco zwiększyć ogólną produkcję energii. Pozwalają na precyzyjny monitoring pracy każdego modułu z osobna.

Na co zwrócić uwagę przy wyborze falownika kluczowe parametry techniczne

Wybór odpowiedniego falownika to jedna z najważniejszych decyzji przy projektowaniu instalacji fotowoltaicznej. Aby zapewnić optymalne działanie systemu, należy wziąć pod uwagę kilka kluczowych parametrów technicznych. Jako ekspert, zawsze podkreślam, że to nie jest miejsce na kompromisy.

Moc falownika a moc instalacji: Jak uniknąć kosztownych błędów?

Podstawową kwestią jest dopasowanie mocy falownika do mocy instalacji fotowoltaicznej. Zbyt mały falownik będzie "dławić" produkcję energii z paneli, nie pozwalając im pracować z pełną mocą, co oznacza straty. Z kolei falownik o zbyt dużej mocy będzie pracował mniej efektywnie przy niższych obciążeniach, a jego wyższa cena nie przełoży się na realne korzyści. Idealnie, moc falownika powinna być zbliżona do mocy paneli, często z lekkim przewymiarowaniem paneli (np. 1.25 kWp paneli na 1 kW falownika), aby maksymalizować produkcję w warunkach słabego nasłonecznienia. Ważne jest, aby zawsze konsultować to z doświadczonym instalatorem, który precyzyjnie obliczy optymalne dopasowanie.

Sprawność inwertera: Ile energii tracisz podczas konwersji?

Sprawność falownika to parametr, który informuje nas, jaki procent energii z paneli jest efektywnie zamieniany na prąd przemienny, a ile jest tracone w procesie konwersji. Współczesne falowniki osiągają bardzo wysoką sprawność, często przekraczającą 98%. Oznacza to, że tylko niewielki ułamek energii jest tracony w postaci ciepła. Wyższa sprawność falownika bezpośrednio przekłada się na większą ilość energii dostarczonej do Twojego domu lub oddanej do sieci, a tym samym na szybszy zwrot z inwestycji. Zawsze warto wybierać urządzenia o jak najwyższej sprawności, potwierdzonej certyfikatami.

Przeczytaj również: Falownik: co to jest i jak działa? Niezbędny w PV i przemyśle

Liczba faz i trackery MPPT: Jak dopasować falownik do dachu i instalacji?

Liczba faz falownika powinna być zgodna z instalacją elektryczną w Twoim domu. W Polsce dominują instalacje jednofazowe (do 3,68 kW mocy falownika) i trójfazowe. Dla większych instalacji (powyżej 3,68 kW) zazwyczaj stosuje się falowniki trójfazowe, aby równomiernie obciążyć sieć. Jest to często wymóg operatora sieci.

Kolejnym kluczowym aspektem jest liczba trackerów MPPT. Jak już wspomniałem, MPPT optymalizuje pracę paneli. Jeśli Twój dach ma różne orientacje (np. część paneli na wschód, część na zachód) lub jest narażony na częściowe zacienienie w różnych porach dnia, powinieneś wybrać falownik z dwoma lub więcej trackerami MPPT. Każdy tracker będzie niezależnie optymalizował pracę paneli podłączonych do niego, co znacząco zwiększy ogólną wydajność instalacji. Jeden tracker MPPT wystarczy, jeśli wszystkie panele są zamontowane w jednej orientacji i nie są narażone na zacienienie. To pozwala na elastyczne dopasowanie falownika do specyfiki Twojego dachu i maksymalizację produkcji energii.
