W praktyce rezystor jest jednym z tych elementów, które wyglądają niepozornie, a decydują o tym, czy układ będzie działał stabilnie, bezpiecznie i przewidywalnie. Ogranicza prąd, dzieli napięcie, ustala punkty pracy i chroni delikatne układy przed przeciążeniem. Poniżej rozbieram temat na czynniki pierwsze: jak działa, jak czytać jego parametry, jak rozpoznać oznaczenia oraz kiedy w elektronice i energetyce trzeba sięgnąć po lepszy typ niż najtańszy element z szuflady.
Najważniejsze informacje o elemencie oporowym w pigułce
- To element bierny, który zamienia część energii elektrycznej w ciepło i tym samym ogranicza przepływ prądu.
- Najważniejsze parametry to wartość oporu, tolerancja, moc znamionowa, napięcie pracy i współczynnik temperaturowy.
- Kolorowe paski pokazują wartość w starszych i większych elementach, a małe wersje SMD mają zwykle kod liczbowy.
- Do prostych układów sygnałowych wystarcza często tani model metalizowany, ale w zasilaniu i pomiarze prądu liczy się już technologia wykonania.
- W instalacjach PV i elektronice mocy ważne są nie tylko omy, lecz także napięcie, energia impulsu, temperatura i odstępy izolacyjne.
Jak działa i kiedy się go stosuje
Najprościej mówiąc, element oporowy stawia prądowi kontrolowany opór. Wartość tego oporu łączy się z napięciem i prądem prawem Ohma: U = I × R. W praktyce oznacza to, że gdy opór rośnie, prąd maleje, a część energii zamienia się w ciepło.
Ja patrzę na niego przede wszystkim jak na narzędzie porządkujące pracę układu. Bez niego trudno byłoby bezpiecznie zasilić diodę LED, ustawić punkt pracy tranzystora, zbudować dzielnik napięcia albo dodać pull-up i pull-down w układach cyfrowych. W układach analogowych pełni jeszcze ważniejszą rolę: stabilizuje, tłumi i pozwala przewidywać zachowanie całego toru sygnałowego.
W prostym przykładzie z diodą LED zwykle zaczyna się od zakresu 330-1000 Ω, zależnie od napięcia zasilania i wymaganej jasności. W torach sygnałowych często spotyka się 4,7 kΩ albo 10 kΩ, bo taki zakres dobrze współpracuje z wejściami logicznymi i nie obciąża nadmiernie źródła sygnału. W większych układach mocy rola jest podobna, ale stawka rośnie: liczy się już nie tylko prąd, lecz także temperatura i rozkład napięcia.
Skoro wiadomo, po co się go używa, trzeba jeszcze umieć ocenić, czy wybrany element rzeczywiście nadaje się do danej roli.
Jak czytać parametry bez zgadywania
W praktyce ja zawsze sprawdzam kilka parametrów naraz, bo sam odczyt oporu to za mało. Dwie sztuki o tej samej wartości mogą zachowywać się zupełnie inaczej, jeśli różnią się tolerancją, mocą albo technologią wykonania.
| Parametr | Co oznacza | Typowy zakres lub praktyka | Dlaczego to ma znaczenie |
|---|---|---|---|
| Wartość oporu | Nominalna rezystancja wyrażona w omach, kiloomach albo megaomach | Od pojedynczych omów do wielu megaomów | Bezpośrednio wpływa na prąd i podział napięcia |
| Tolerancja | Dopuszczalne odchylenie od wartości nominalnej | 0,1%, 0,5%, 1%, 5%, 10%, 20% | Im mniejsza, tym bardziej przewidywalne działanie układu |
| Moc znamionowa | Ile energii może oddać w postaci ciepła bez uszkodzenia | 0,063 W, 0,125 W, 0,25 W, 0,5 W, 1 W, 2 W, 5 W i więcej | Zbyt mała moc kończy się przegrzaniem i dryftem wartości |
| Napięcie pracy | Najwyższe napięcie, jakie element może bezpiecznie przyjąć | Silnie zależne od rozmiaru i technologii, od dziesiątek do setek woltów | Wysokie napięcie potrafi uszkodzić element nawet wtedy, gdy moc wygląda dobrze |
| Współczynnik temperaturowy | Jak mocno zmienia się opór wraz z temperaturą | Często 50-100 ppm/°C w lepszych wykonaniach, 200-500 ppm/°C w prostszych | Wysoka temperatura może rozjechać precyzję całego układu |
| Technologia wykonania | Rodzaj materiału i budowy wewnętrznej | Metalizowany, węglowy, drutowy, grubowarstwowy, precyzyjny, pomiarowy | Wpływa na szum, stabilność, moc i zachowanie przy impulsach |
Najczęstszy błąd początkujących? Patrzą tylko na omy i pomijają moc. Ja robię odwrotnie: najpierw liczę straty, potem sprawdzam napięcie i dopiero na końcu precyzję. W prostych układach to wystarcza, ale w zasilaczach i falownikach taki skrót już nie przejdzie.
Gdy parametry są jasne, można przejść do oznaczeń. Tu najczęściej pojawia się praktyczny problem: jak odczytać wartość bez miernika i bez zgadywania.
Jak odczytać kod z pasków i nadruków SMD
W starszych i większych elementach wartość zapisuje się kolorowymi paskami. Najczęściej spotyka się układ 4-, 5- albo 6-paskowy. W wersji 4-paskowej dwa pierwsze paski oznaczają cyfry, trzeci mnożnik, a czwarty tolerancję. W wersji 5-paskowej trzy pierwsze paski to cyfry, potem jest mnożnik i tolerancja. Szósty pasek zwykle opisuje współczynnik temperaturowy.
Przykład praktyczny: brązowy, czarny, czerwony, złoty oznacza 1 kΩ z tolerancją 5%. To prosty i bardzo częsty układ, który wciąż pojawia się w podstawowych aplikacjach. Z kolei brązowy, czarny, czarny, czerwony, brązowy daje 10 kΩ z tolerancją 1%.
W małych elementach SMD kolorowych pasków zwykle nie ma. Zamiast nich pojawia się kod liczbowy, na przykład 103 dla 10 kΩ, 472 dla 4,7 kΩ albo 100 dla 10 Ω. Kod 0 oznacza zworkę, czyli bardzo mały opór. To wygodne w produkcji, ale mniej przyjazne przy naprawie, bo bez dokumentacji albo pomiaru łatwo się pomylić.

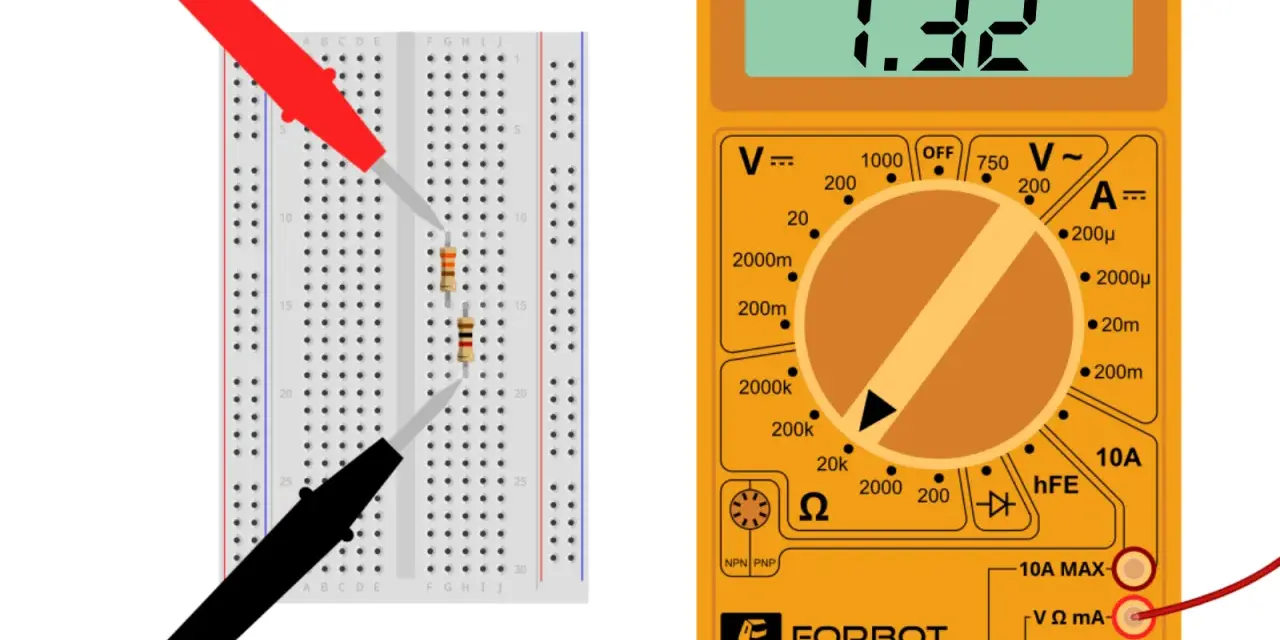

Jeśli oznaczenia są starte, sprawdza się pomiar multimetrem, ale trzeba uważać: mierzenie wlutowanego elementu potrafi dawać zaniżony albo zawyżony wynik, bo równolegle pracują inne ścieżki układu. W serwisie to jedna z tych rzeczy, które oszczędzają czas, jeśli pamięta się o nich od początku.
Sam kod nie mówi jednak wszystkiego. Do konkretnego zadania trzeba jeszcze dobrać właściwy typ wykonania, a to często ważniejsze niż sama liczba omów.
Jak dobrać typ do zadania
Nie każdy model zachowuje się tak samo. W projektach hobbystycznych różnice bywają mało widoczne, ale w precyzyjnym pomiarze albo w mocy robią ogromną różnicę. Ja zwykle rozróżniam typy po tym, czy ważniejsza jest cena, stabilność, moc, czy mały rozmiar.
| Typ | Mocne strony | Ograniczenia | Gdzie zwykle ma sens |
|---|---|---|---|
| Metalizowany lub cienkowarstwowy | Niski szum, dobra stabilność, precyzja 0,1-1% | Ograniczona moc, wrażliwość na przeciążenia impulsowe | Układy analogowe, pomiary, zasilanie pomocnicze |
| Węglowy | Tani i łatwo dostępny | Większy szum, większy dryft, mniejsza precyzja | Proste naprawy i mniej wymagające układy |
| Drutowy | Duża moc, odporność na obciążenie cieplne | Większy rozmiar, indukcyjność, nie zawsze dobry do szybkich sygnałów | Obciążenia mocy, hamowanie, układy rozpraszające energię |
| Grubowarstwowy SMD | Mały rozmiar, niski koszt, łatwy montaż masowy | Przeciętna dokładność i stabilność w porównaniu z lepszymi technologiami | Elektronika użytkowa, moduły seryjne, prostsze płytki PCB |
| Pomiarowy typu shunt | Bardzo mały opór, dobra powtarzalność, przydatny do pomiaru prądu | Wymaga starannego layoutu i często połączenia Kelvin | Monitoring prądu, zasilacze, systemy bateryjne, falowniki |
Do prostego projektu z diodą czy czujnikiem najczęściej wystarcza model metalizowany. Do dużej mocy wybieram drutowy albo specjalny pomiarowy. Do precyzji biorę cienkowarstwowy, bo lepiej trzyma tolerancję i mniej pływa z temperaturą. Ten wybór brzmi banalnie, ale właśnie on najczęściej odróżnia układ „działający” od układu „działającego stabilnie”.
W instalacjach energetycznych i fotowoltaicznych taka decyzja ma jeszcze większe znaczenie, bo tu nie pracuje się już na niskich napięciach i laboratoryjnych warunkach.
Dlaczego w układach energetycznych i fotowoltaicznych ma większe znaczenie, niż wygląda
W systemach PV, falownikach, ładowarkach i zasilaczach impulsowych element oporowy robi więcej, niż widać na pierwszy rzut oka. Służy do dzielenia napięcia, rozładowywania kondensatorów, tłumienia przepięć, ograniczania prądu bramki tranzystora i pomiaru prądu w torze mocy. W praktyce to często jeden z tych elementów, od których zależy bezpieczeństwo całego układu.
Przy pomiarze prądu najczęściej spotyka się shunty o bardzo małej rezystancji, zwykle w zakresie 1-100 mΩ. Taki element nie ma „zjadać” energii, tylko zamienić ją w mały, dobrze mierzalny spadek napięcia. To brzmi prosto, ale wymaga dobrego prowadzenia ścieżek i sensownego chłodzenia, bo nawet kilka amperów potrafi zrobić zaskakująco dużo ciepła.
W układach wysokiego napięcia nie wystarczy już dobrać odpowiedniej wartości oporu. Liczy się też napięcie pracy, energia impulsu i rozmieszczenie kilku elementów w szeregu. Gdy mam do czynienia z torami 600-1000 V DC, wolę rozłożyć napięcie na kilka komponentów niż liczyć, że jeden mały element wytrzyma wszystko sam. To samo dotyczy dróg upływu i odstępów izolacyjnych na płytce: nawet dobry komponent nie uratuje złego layoutu.
W obwodach rozładowujących kondensatory częste są wartości rzędu setek kiloomów do kilku megaomów, ale dobór zawsze jest kompromisem między czasem rozładowania a stratami własnymi. Im mniejszy opór, tym szybciej energia znika, ale tym większy pobór mocy w normalnej pracy. Właśnie dlatego w energetyce nie wybiera się takich wartości „na oko”.
Jeśli mam wskazać jedną rzecz, która najbardziej odróżnia poprawny projekt od przypadkowego, to jest nią kontrola marginesów. Ostatni krok to już tylko szybka lista rzeczy, które sam sprawdzam przed montażem albo zamówieniem części.
Co sprawdzam, zanim zamknę schemat i zamówię części
- Wartość i tolerancję dobieram do funkcji, a nie tylko do „zbliżonego” oporu z magazynu.
- Moc znamionową liczę z zapasem, zwykle co najmniej 2x względem strat w normalnej pracy, a w gorącym środowisku nawet więcej.
- Napięcie pracy sprawdzam osobno, zwłaszcza w układach zasilania, PV i elektroniki mocy.
- Technologię wykonania dopasowuję do zadania: precyzja, niski szum, duża moc albo mały rozmiar.
- Warunki termiczne i layout PCB traktuję jako część doboru, a nie jako detal do poprawienia „później”.
- Pomiar prądu prowadzę osobno od zwykłych ścieżek sygnałowych, bo inaczej łatwo wprowadzić błąd pomiarowy.
Dobrze dobrany element oporowy nie zwraca na siebie uwagi. I właśnie o to chodzi: ma pracować cicho, stabilnie i bez przegrzewania. Jeśli w projekcie, serwisie albo przy modernizacji instalacji energetycznej sprawdzisz tylko cztery rzeczy: wartość, moc, napięcie pracy i technologię wykonania, unikniesz większości błędów, które później kosztują najwięcej.
