Dolne podłączenie grzejnika ma sens wtedy, gdy zależy Ci na estetyce instalacji, prostym prowadzeniu rur w podłodze i przewidywalnym działaniu całego układu. W tym tekście pokazuję, kiedy takie rozwiązanie rzeczywiście się opłaca, jak przygotować montaż, jakie elementy hydrauliczne są potrzebne i co zmienia się, gdy źródłem ciepła jest pompa ciepła.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Grzejnik z dolnym zasilaniem musi być do tego wyraźnie przystosowany, bo nie każdy model pracuje poprawnie w takim układzie.
- Odwrotne podłączenie może obniżyć moc cieplną nawet o ponad 30%.
- Odległość od podłogi i parapetu powinna wynosić co najmniej 100 mm; przy 70-100 mm trzeba liczyć się z korektą mocy o 5-10%.
- W instalacji z pompą ciepła liczy się nie tylko sam grzejnik, ale też jego wymiarowanie dla niskiej temperatury zasilania.
- Najwięcej problemów powodują źle dobrany zawór, naprężone rury i brak równoważenia hydraulicznego.
- Przed zabudową instalacji warto zrobić próbę szczelności, odpowietrzenie i kontrolę przepływu na każdym grzejniku.
Kiedy dolne podłączenie ma sens, a kiedy lepiej wybrać inne rozwiązanie
W praktyce dolne podłączenie wygrywa tam, gdzie liczy się porządek wizualny i łatwe ukrycie rur. Dobrze sprawdza się w nowych domach, przy większych remontach i wszędzie tam, gdzie rury można poprowadzić w posadzce albo w ścianie bez późniejszego kucia. Z mojego doświadczenia to szczególnie wygodne rozwiązanie w łazienkach, salonach i sypialniach, gdzie inwestor nie chce, żeby instalacja „wchodziła w kadr”.
Nie znaczy to jednak, że dolny wariant jest zawsze najlepszy. Jeśli modernizujesz stary układ i zostajesz przy istniejących wyjściach z boku, klasyczne podłączenie bywa tańsze i mniej ryzykowne. Najważniejsze jest to, by grzejnik był fabrycznie przygotowany do takiego sposobu pracy, bo improwizacja kończy się zwykle gorszą mocą i większą liczbą problemów przy uruchomieniu.
| Wariant | Gdzie działa najlepiej | Największa zaleta | Na co uważać |
|---|---|---|---|
| Dolne środkowe | Nowe instalacje i modernizacje z rurami w podłodze | Najczystszy wizualnie układ i stały punkt przyłącza | Trzeba dokładnie dobrać rozstaw, zawór i kierunek przepływu |
| Dolne boczne | Gdy projekt instalacji wymaga wyprowadzeń po jednej stronie | Większa elastyczność przy ograniczonej przestrzeni | Łatwiej o pomyłkę przy prawym i lewym wariancie |
| Boczne klasyczne | Wymiana starego grzejnika bez przebudowy rur | Najmniej zmian po stronie hydrauliki | Rury są bardziej widoczne i trudniej uzyskać czysty efekt |
Jeden z częstszych błędów, które widzę na budowie, to traktowanie dolnego podłączenia jak rozwiązania „uniwersalnego”. Nie jest uniwersalne. Jeśli system wymaga konkretnego kierunku przepływu, zamiana zasilania z powrotem potrafi obniżyć moc grzejnika nawet o ponad 30%. Dlatego zanim cokolwiek skręcisz, sprawdź schemat producenta, a nie tylko sam wygląd króćców. To dobry moment, żeby przejść od decyzji o typie grzejnika do przygotowania samej instalacji.
Jak przygotować instalację przed montażem
Przygotowanie zaczyna się dużo wcześniej niż samo wieszanie grzejnika. Najpierw trzeba sprawdzić rozstaw przyłączy, średnicę gwintu, typ zaworu i rzeczywistą pozycję rur w podłodze lub ścianie. Ja zawsze porównuję kartę techniczną konkretnego modelu z projektem instalacji, bo dwa grzejniki o podobnych wymiarach mogą mieć zupełnie inne przyłącza i inny sposób pracy zaworu.

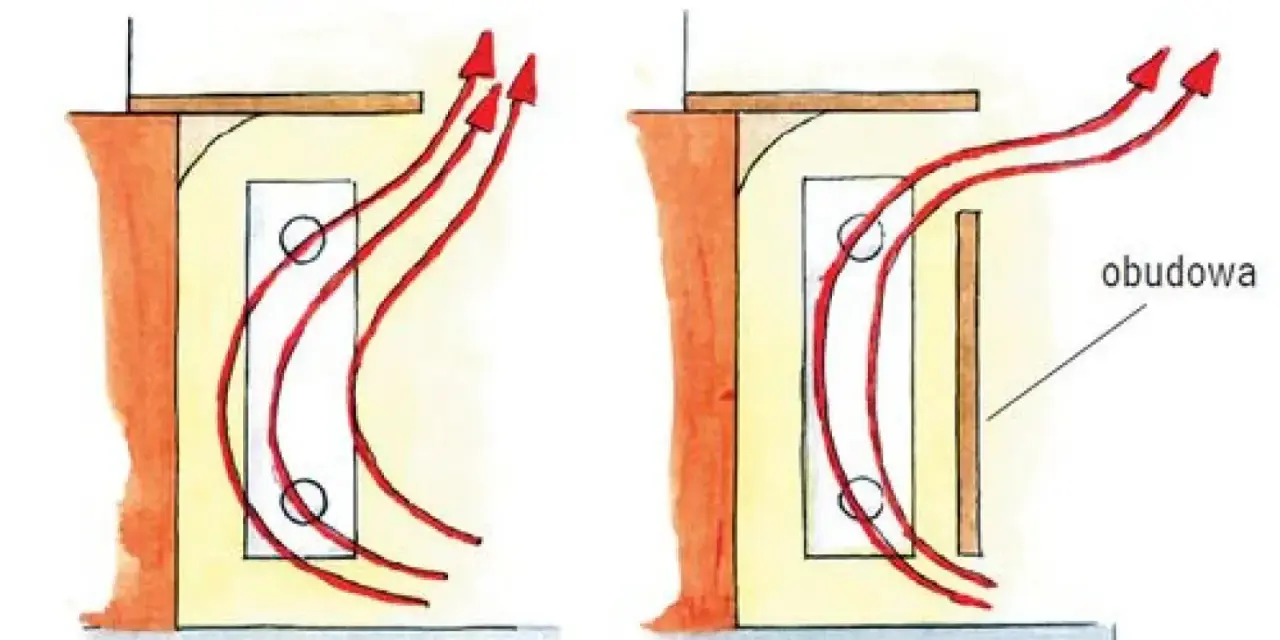

Bardzo ważna jest też geometria montażu. Odległość grzejnika od podłogi i od parapetu powinna wynosić co najmniej 100 mm. Jeśli nie da się tego zachować, można zejść do 70-100 mm, ale trzeba wtedy przyjąć korektę mocy o 5-10%. Gdy odstęp jest mniejszy niż 70 mm, lepiej wybrać niższy model, niż liczyć na to, że „jakoś będzie”.
- Sprawdź, czy grzejnik ma fabrycznie przewidziane dolne przyłącze, a nie tylko opcję boczną.
- Ustal dokładne położenie rur przed wykonaniem posadzki lub zabudowy.
- Zweryfikuj, czy zawór termostatyczny i odcinający są zgodne z modelem grzejnika.
- Upewnij się, że rury wyjdą bez naprężeń i bez wymuszania pozycji króćców.
- Jeśli układ ma współpracować z pompą ciepła, policz moc grzejnika dla temperatury zasilania, a nie dla katalogowego maksimum.
Przy instalacji niskotemperaturowej ten etap ma jeszcze większe znaczenie. Gdy źródło ciepła pracuje na niższych parametrach, każdy błąd w rozmieszczeniu przyłączy albo w doborze wysokości grzejnika będzie później bardziej widoczny w komforcie cieplnym. Następny krok to sam montaż, który powinien przebiegać bez pośpiechu i bez „dociągania na siłę”.
Jak wygląda montaż krok po kroku
W dobrze zrobionej instalacji montaż jest powtarzalny, ale nie wolno go upraszczać do zwykłego „przykręcenia kaloryfera”. Woda grzewcza, zawór i odpowietrzenie muszą współgrać, inaczej grzejnik będzie grzał nierówno albo zacznie hałasować. Najczęściej zaczynam od mechanicznego ustawienia, a dopiero później przechodzę do hydrauliki.
- Odłącz obieg i upewnij się, że instalacja jest bezpieczna do pracy.
- Wyznacz poziom i wysokość montażu, pilnując odpowiednich odstępów od podłogi oraz parapetu.
- Przymocuj uchwyty tak, aby grzejnik wisiał stabilnie i nie przenosił naprężeń na rury.
- Zamontuj element przyłączeniowy zgodny z typem dolnego zasilania, wraz z zaworem termostatycznym i odcinającym.
- Podłącz zasilanie i powrót zgodnie ze schematem producenta, nie na odwrót.
- Odpowietrz grzejnik, sprawdź szczelność i dopiero potem uruchom instalację na pełną temperaturę.
Najważniejsza zasada jest prosta: rury nie mogą „ciągnąć” grzejnika. Jeśli po skręceniu połączeń widzisz, że element jest skręcony albo lekko podparty na rurach, to połączenie jest zrobione źle. Taki montaż często przez kilka dni wygląda poprawnie, a później wychodzi na próbnie lub w sezonie grzewczym. Po poprawnym osadzeniu i uruchomieniu warto przejść do hydrauliki, bo tam najczęściej kryje się różnica między średnim a naprawdę dobrym efektem.
Jak dobrać zawór i hydraulikę, żeby moc nie uciekła
W dolnym zasilaniu zawór nie jest dodatkiem, tylko częścią układu. To on odpowiada za regulację przepływu, a więc za to, czy grzejnik osiąga projektową moc i czy instalacja pracuje cicho. W układach dwururowych szczególnie przydaje się równoważenie hydrauliczne, czyli takie ustawienie przepływów, żeby każdy grzejnik dostawał tyle wody, ile naprawdę potrzebuje. Bez tego jedne pomieszczenia są przegrzane, a inne niedogrzane.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Wkładka zaworowa | Reguluje przepływ przez grzejnik | Musi pasować do konkretnego modelu i kierunku przepływu |
| Zawór odcinający | Umożliwia serwis bez opróżniania całej instalacji | Warto przewidzieć go już na etapie projektu, nie dopiero po montażu |
| Głowica termostatyczna | Utrzymuje zadaną temperaturę w pokoju | Nie może być zasłonięta meblem ani zasłoną |
| Odpowietrznik | Usuwa powietrze z grzejnika | Bez niego łatwo o bulgotanie i spadek wydajności |
| Nastawa wstępna | Porządkuje przepływy w całej instalacji | Przy większej liczbie grzejników robi dużą różnicę w komforcie |
W nowocześniejszych układach spotyka się też zawory z automatycznym równoważeniem, które ułatwiają uruchomienie i ograniczają konieczność ręcznej korekty przepływu. To szczególnie przydatne, gdy instalacja ma pracować z niższą temperaturą zasilania i nie ma miejsca na przypadkowe straty. Jeśli jednak źródłem ciepła jest pompa ciepła, sam dobry zawór nie załatwi wszystkiego. Tu wchodzi drugi ważny temat: dobór grzejnika do niskiej temperatury.
Co zmienia pompa ciepła
Pompa ciepła pracuje najbardziej efektywnie przy niskiej temperaturze zasilania, ale właśnie wtedy klasyczny grzejnik oddaje mniej ciepła, bo słabnie udział konwekcji. Przy parametrach około 45°C i niżej zwykły model może okazać się za słaby, nawet jeśli „na papierze” wygląda dobrze. To nie jest wada samego dolnego podłączenia, tylko fizyka niskotemperaturowego ogrzewania.
W praktyce mam tu trzy sensowne drogi: przewymiarować standardowy grzejnik, wybrać model zaprojektowany do niskich temperatur albo sięgnąć po grzejnik z wentylatorem. Takie rozwiązania potrafią podnieść moc nawet o 60% względem klasycznego modelu o podobnych wymiarach, a niektóre pracują efektywnie już przy temperaturze wody rzędu 35°C. To duża różnica, zwłaszcza w modernizowanych budynkach, gdzie nie zawsze da się od razu przejść na ogrzewanie podłogowe.
| Rozwiązanie | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Standardowy grzejnik dolnozasilany | Gdy temperatura zasilania nie jest bardzo niska | Prosty, sprawdzony i bez elektroniki | Może wymagać większego rozmiaru przy pompie ciepła |
| Przewymiarowany grzejnik panelowy | Przy modernizacji i ograniczonej zmianie instalacji | Dobry kompromis między kosztem a skutecznością | Zajmuje więcej miejsca pod oknem lub na ścianie |
| Grzejnik z wentylatorem | Gdy chcesz pracować na bardzo niskiej temperaturze | Wyraźnie wyższa moc przy niskim zasilaniu | Wyższy koszt i dodatkowy element elektryczny |
| Ogrzewanie podłogowe | Gdy planujesz system od podstaw | Najlepsze dopasowanie do pompy ciepła | Największa ingerencja w budynek |
Jeśli planujesz dom z pompą ciepła, nie patrzyłbym wyłącznie na sam sposób przyłączenia. Ważniejsze jest to, czy grzejnik odda wymaganą moc przy realnej temperaturze pracy całego systemu. To prowadzi do ostatniego etapu, czyli do błędów, które najczęściej wychodzą dopiero po uruchomieniu.
Najczęstsze błędy przy dolnym zasilaniu
W tej instalacji pomyłki są zwykle bardzo przyziemne, ale kosztują dużo czasu. Najczęściej wynikają z pośpiechu, zbyt dużego zaufania do „uniwersalnych” części albo z pominięcia karty technicznej. Poniżej zebrałem błędy, które widzę najczęściej i które naprawdę warto wyłapać przed sezonem grzewczym.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Zamiana zasilania z powrotem | Spadek mocy, nierówne grzanie, czasem hałas | Sprawdź schemat przepływu przed skręceniem połączeń |
| Brak odpowietrzenia | Bulgotanie i zimna górna część grzejnika | Odpowietrz instalację po pierwszym napełnieniu i po kilku dniach pracy |
| Naprężone rury | Ryzyko nieszczelności i odkształceń | Prowadź rurę tak, aby po skręceniu nic nie było dociągane na siłę |
| Zbyt mały odstęp od podłogi lub parapetu | Gorsza cyrkulacja powietrza | Trzymaj się 100 mm, a przy 70-100 mm uwzględnij korektę mocy |
| Dobór grzejnika pod zbyt wysoką temperaturę | Za mało ciepła przy pompie ciepła | Dobieraj moc dla realnych parametrów pracy, nie dla katalogowego maksimum |
| Brak równoważenia hydraulicznego | Jedne pomieszczenia przegrzane, inne chłodne | Ustaw nastawy wstępne i sprawdź przepływy po uruchomieniu |
Najważniejszy wniosek jest prosty: dolne zasilanie działa dobrze tylko wtedy, gdy jest częścią przemyślanego układu, a nie pojedynczym „estetycznym” detalem. Gdy wszystko jest już uruchomione, zostaje kilka czynności kontrolnych, które decydują o tym, czy instalacja będzie naprawdę bezproblemowa.
Co sprawdzić po uruchomieniu, zanim zabudujesz wszystko na stałe
Po pierwszym rozruchu nie zamykam tematu od razu. Zostawiam instalację na kilka godzin, a przy większych systemach na dłużej, i sprawdzam szczelność po pełnym nagrzaniu, pracę zaworów oraz równomierność nagrzewania grzejnika. Jeśli górna część jest wyraźnie chłodniejsza, zwykle oznacza to powietrze lub zbyt mały przepływ, a nie „wady grzejnika”.
Warto też zanotować ustawienia zaworów i ewentualne korekty przepływu, bo po sezonie albo po zmianie źródła ciepła te informacje oszczędzają sporo czasu. Przy pompie ciepła taka dokumentacja jest szczególnie cenna, bo nawet niewielka korekta przepływu może poprawić komfort bardziej niż wymiana termostatu. Jeśli mam wskazać jedną rzecz, której nie wolno pominąć, to właśnie spokojny odbiór po uruchomieniu i dopiero potem trwała zabudowa. To najprostszy sposób, żeby dolne zasilanie działało czysto, cicho i z mocą zgodną z projektem.
