W instalacji elektrycznej liczy się nie tylko moc urządzenia, ale też to, jaką stałą wartość prądu może ono prowadzić bez przegrzewania i bez fałszywych zadziałań zabezpieczeń. W tym tekście wyjaśniam, czym jest prąd znamionowy, jak go odczytać z tabliczki i dokumentacji oraz jak przełożyć tę wartość na bezpieczny dobór przewodu, zabezpieczenia i odbiornika. To szczególnie ważne w obwodach domowych, przy urządzeniach grzewczych, silnikach i elementach instalacji PV.
Najważniejsze informacje w skrócie
- Wartość znamionowa mówi, jaki stały prąd element może prowadzić w określonych warunkach bez utraty bezpieczeństwa.
- Najpierw sprawdzam odbiornik, potem przewód, a dopiero na końcu zabezpieczenie.
- Przy urządzeniach z rozruchem trzeba brać pod uwagę także chwilowy skok prądu, nie tylko pracę ciągłą.
- W fotowoltaice liczą się suma prądów stringów, temperatura pracy i dane z kart katalogowych.
- Zbyt mały zapas kończy się wybijaniem zabezpieczeń, a zbyt duży osłabia ochronę instalacji.

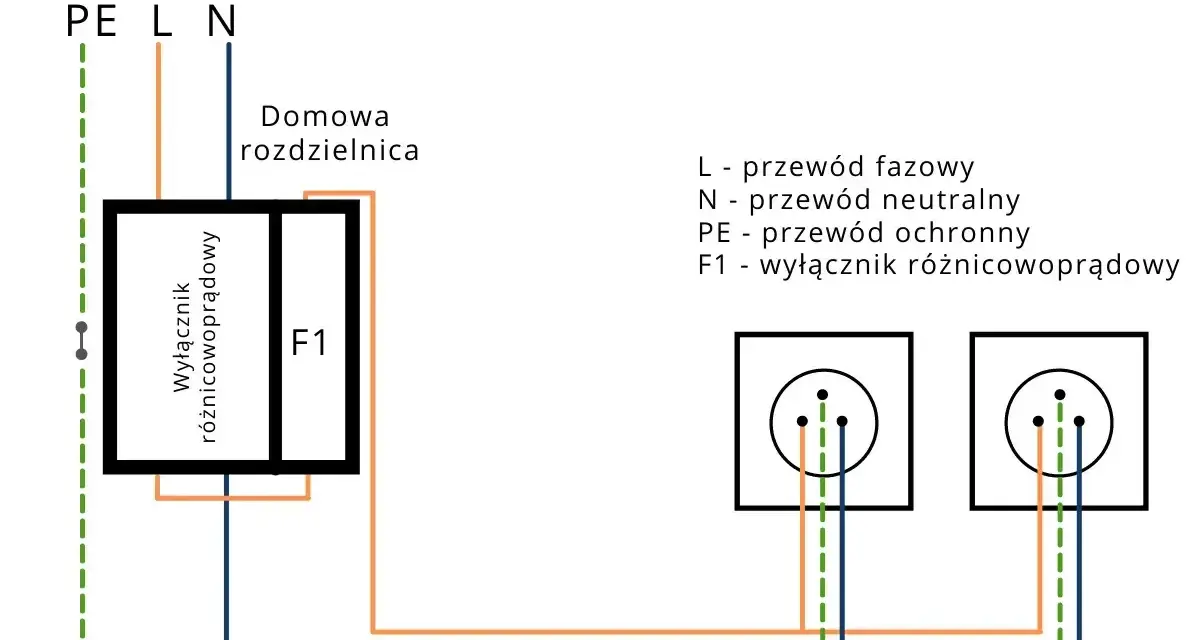

Jak rozumieć prąd znamionowy i gdzie kończy się bezpieczna praca
Najprościej mówiąc, chodzi o granicę pracy ciągłej przy której urządzenie, aparat lub przewód ma działać bez przekroczenia dopuszczalnej temperatury i bez skracania żywotności. Producenci opisują tę wielkość w odniesieniu do konkretnych warunków: temperatury otoczenia, sposobu montażu, chłodzenia i rodzaju obciążenia. Ten sam element może więc zachowywać się inaczej w otwartej rozdzielnicy, a inaczej w ciasnej, nagrzanej szafie.
Ja patrzę na to tak: liczba na etykiecie nie jest ozdobą, tylko praktycznym limitem, od którego zaczyna się projektowanie. Warto też odróżnić kilka podobnych pojęć, bo właśnie tu najczęściej pojawiają się pomyłki.
| Pojęcie | Co oznacza w praktyce | Gdzie ma znaczenie |
|---|---|---|
| Prąd roboczy | Rzeczywista wartość, jaką urządzenie pobiera podczas pracy | Dobór obwodu i ocena obciążenia |
| Prąd rozruchowy | Chwilowy skok przy uruchamianiu silnika, sprężarki lub zasilacza | Dobór zabezpieczenia i charakterystyki wyłącznika |
| Prąd zwarciowy | Wartość awaryjna, pojawiająca się przy uszkodzeniu instalacji | Wybór zabezpieczeń i zdolności wyłączania |
| Obciążalność przewodu | Maksymalny prąd, jaki kabel może bezpiecznie przenosić | Dobór przekroju i sposób ułożenia przewodów |
| Wartość znamionowa zabezpieczenia | Limit, przy którym aparat ma pracować w założonych warunkach | Selekcja bezpieczników i wyłączników |
W praktyce najważniejsze jest jedno: nie zakładam, że element będzie bezpieczny tylko dlatego, że „na papierze” mieści się w liczbie z tabliczki. Gdy rozumiesz to rozróżnienie, łatwiej odczytasz oznaczenia na urządzeniu i nie pomylisz pracy ciągłej z chwilowym przeciążeniem.
Jak odczytać wartość z tabliczki i dokumentacji
Na obudowie lub w karcie katalogowej szukam skrótów, które mówią więcej niż sama moc. W aparaturze spotyka się między innymi oznaczenia In, Ie, Iu i Ith. Jak opisują producenci aparatury, na przykład Schneider Electric, te wartości odnoszą się do przenoszenia prądu w określonych warunkach, a nie do abstrakcyjnej liczby niezależnej od temperatury i sposobu montażu.
| Oznaczenie | Co zwykle oznacza | Na co zwracam uwagę |
|---|---|---|
| In | Wartość odniesienia dla wyłączników i bezpieczników | Czy obciążenie ciągłe mieści się w limicie |
| Ie | Prąd roboczy aparatu łączeniowego w danej kategorii użytkowania | Czy aparat poradzi sobie przy załączaniu i pracy |
| Iu | Maksymalna dopuszczalna wartość dla pracy ciągłej | Warunki chłodzenia i temperatura otoczenia |
| Ith | Umowna wartość cieplna używana w danych testowych | Czy aparat nie pracuje „na granicy” |
Nie ograniczam się do samego frontu urządzenia. W praktyce sprawdzam też kartę katalogową, bo tam producent podaje, przy jakiej temperaturze, obudowie i metodzie montażu wartość jest ważna. To samo dotyczy silników, falowników, zasilaczy, rozłączników DC i przewodów, które często mają różne limity w zależności od warunków pracy. Gdy te oznaczenia są już czytelne, można przejść do właściwego doboru, a nie do zgadywania.
Jak dobrać bezpieczną wartość w praktyce
Ja zwykle zaczynam od najprostszego pytania: ile prądu obwód ma prowadzić przez większość czasu. Dopiero potem sprawdzam, czy przewód, zabezpieczenie i sam odbiornik mają ten sam margines bezpieczeństwa. Dla odbiorników rezystancyjnych, takich jak grzejniki czy czajniki, pomaga proste przeliczenie: I = P / U. W sieci 230 V urządzenie o mocy 2000 W pobiera około 8,7 A, a odbiornik 3000 W około 13 A.
- Ustal moc, napięcie i typ obciążenia.
- Sprawdź, czy urządzenie pracuje ciągle, czy tylko okresowo.
- Porównaj wynik z obciążalnością przewodu w realnym sposobie ułożenia.
- Dobierz zabezpieczenie tak, by chroniło przewód, a nie tylko „pasowało liczbą”.
- Dodaj zapas na temperaturę, zamkniętą obudowę i ewentualny rozruch.
Przy obciążeniach ciągłych nie projektuję na styk. Jeżeli urządzenie ma działać godzinami, a nie przez kilka minut, to kilka amperów zapasu potrafi zrobić ogromną różnicę dla temperatury zacisków i trwałości izolacji. Inaczej podchodzę też do silników, pomp i sprężarek, gdzie wyłącznik musi znieść chwilowy skok przy starcie; tu często potrzebna jest charakterystyka C, a czasem D, zamiast zbyt czułej charakterystyki B. Na tym etapie zwykle wychodzi, czy instalacja jest sensownie zaprojektowana, czy tylko „działa na papierze”.
Jakie błędy najczęściej prowadzą do problemów
Najwięcej kłopotów widzę wtedy, gdy ktoś patrzy wyłącznie na jedną liczbę i ignoruje resztę układu. Sama wartość z tabliczki nie powie jeszcze, czy przewód nie nagrzewa się nadmiernie, czy zabezpieczenie nie zadziała zbyt wcześnie i czy obudowa nie podniesie temperatury pracy ponad dopuszczalny poziom.
- Mylenie mocy z prądem - 3 kW w 230 V to około 13 A, ale inny typ odbiornika może zachowywać się zupełnie inaczej.
- Ignorowanie temperatury - aparat w ciasnej szafie nie pracuje w idealnych 20°C.
- Dobór tylko pod zabezpieczenie - najsłabszym ogniwem bywa przewód, zacisk albo złącze.
- Pomijanie rozruchu - szczególnie przy silnikach, sprężarkach, zasilaczach LED i falownikach.
- Zakładanie, że większa wartość zawsze jest lepsza - za duże zabezpieczenie osłabia ochronę przed przegrzaniem.
W praktyce te błędy kończą się albo wybijaniem zabezpieczeń bez wyraźnej przyczyny, albo przeciążaniem elementów instalacji. Gdy to uporządkujesz, łatwiej zrozumieć, dlaczego w fotowoltaice problem wraca jeszcze ostrzej, bo tam prąd jest zwykle stały i długo utrzymuje się na wysokim poziomie.
Dlaczego to ma znaczenie w fotowoltaice i energoelektronice
W instalacjach PV patrzę na temat szerzej, bo liczy się nie tylko moduł, ale cały tor prądowy: string, złącza, przewody DC, rozłącznik, zabezpieczenie i falownik. Po stronie prądu stałego obciążenie potrafi utrzymywać się przez długi czas, więc każdy niedoszacowany element szybciej się nagrzewa. Do tego dochodzi suma prądów przy łączeniu równoległym stringów, a to zmienia warunki pracy całego układu.
| Element PV | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Moduł | Prąd pracy i zwarcia oraz warunki temperaturowe | To punkt wyjścia do obliczeń całego stringu |
| String | Suma prądów przy połączeniu równoległym | Tu najłatwiej o przeciążenie przewodów i złączy |
| Bezpiecznik DC | Wartość znamionowa i zdolność pracy w DC | DC wymaga innego podejścia niż typowe obwody AC |
| Falownik | Dopuszczalny prąd wejściowy i wyjściowy | Nie tylko moc, ale też ciągłe obciążenie toru |
| Przewody i złącza | Obciążalność, temperatura i jakość styków | To one najczęściej przegrzewają się jako pierwsze |
W materiałach Eaton dotyczących zabezpieczeń PV pojawia się podejście oparte na marginesie względem Isc, czyli prądu zwarciowego modułu, liczonym nawet z współczynnikiem 1,56. To dobry przykład, bo pokazuje, że w PV nie patrzy się wyłącznie na jedną liczbę z etykiety, tylko na worst-case, temperaturę i realną liczbę połączonych stringów. Właśnie dlatego energoelektronika wymaga większej dyscypliny niż zwykłe podłączenie odbiornika do gniazda.
Co sprawdzić, zanim uznasz obwód za gotowy
Ja przyjmuję prostą zasadę: najpierw obciążenie, potem przewód, na końcu zabezpieczenie. Jeśli te trzy elementy są policzone osobno, a nie „na oko”, instalacja ma dużo większą szansę pracować stabilnie przez lata. Przed uruchomieniem przechodzę przez krótką listę kontrolną.
- Czy realny prąd pracy mieści się w limicie elementu, który ma pracować najdłużej?
- Czy przewód ma odpowiednią obciążalność przy rzeczywistym sposobie ułożenia?
- Czy zabezpieczenie chroni najsłabszy element toru, a nie tylko pasuje wartością?
- Czy rozruch urządzenia nie wywoła niepotrzebnego zadziałania wyłącznika?
- Czy temperatura otoczenia, obudowa i liczba sąsiednich przewodów nie obniżają dopuszczalnej wartości?
- Czy w PV sprawdzono sumę prądów stringów, złącza DC i dane z kart katalogowych?
Jeżeli trzy różne elementy mają zbliżone limity, wybieram jako punkt odniesienia ten najsłabszy, a nie ten najwygodniejszy w doborze. To właśnie takie podejście najczęściej odróżnia bezpieczną instalację od tej, która będzie działała tylko do pierwszego upału albo pierwszego rozruchu silnika.
