Przekładnia transformatora decyduje o tym, jak skutecznie urządzenie zamienia jedno napięcie na drugie i czy cały układ będzie działał bezpiecznie, sprawnie i bez zbędnych strat. W praktyce chodzi o prostą relację między liczbą zwojów, napięciem wejściowym i napięciem wyjściowym, ale na wynik wpływa też obciążenie, połączenie uzwojeń i typ samego transformatora. Poniżej rozkładam ten temat na konkretne kroki: od wzoru, przez przykłady obliczeń, po typowe błędy przy konwersji napięcia.
Najważniejsze liczby i zasady, które trzeba znać
- W idealnym transformatorze U1 / U2 = N1 / N2, a prąd zmienia się odwrotnie do napięcia.
- Więcej zwojów po stronie pierwotnej zwykle oznacza transformator obniżający napięcie, a mniej zwojów po stronie pierwotnej - podwyższający.
- Rzeczywiste napięcie na wyjściu często różni się od obliczeniowego, bo dochodzą straty, rezystancja uzwojeń i spadek napięcia pod obciążeniem.
- W transformatorach trójfazowych sam stosunek zwojów nie wystarcza, bo znaczenie ma też układ połączeń uzwojeń.
- Przy doborze do instalacji liczą się nie tylko wolty, ale też moc, częstotliwość, izolacja galwaniczna i zapas na obciążenie.

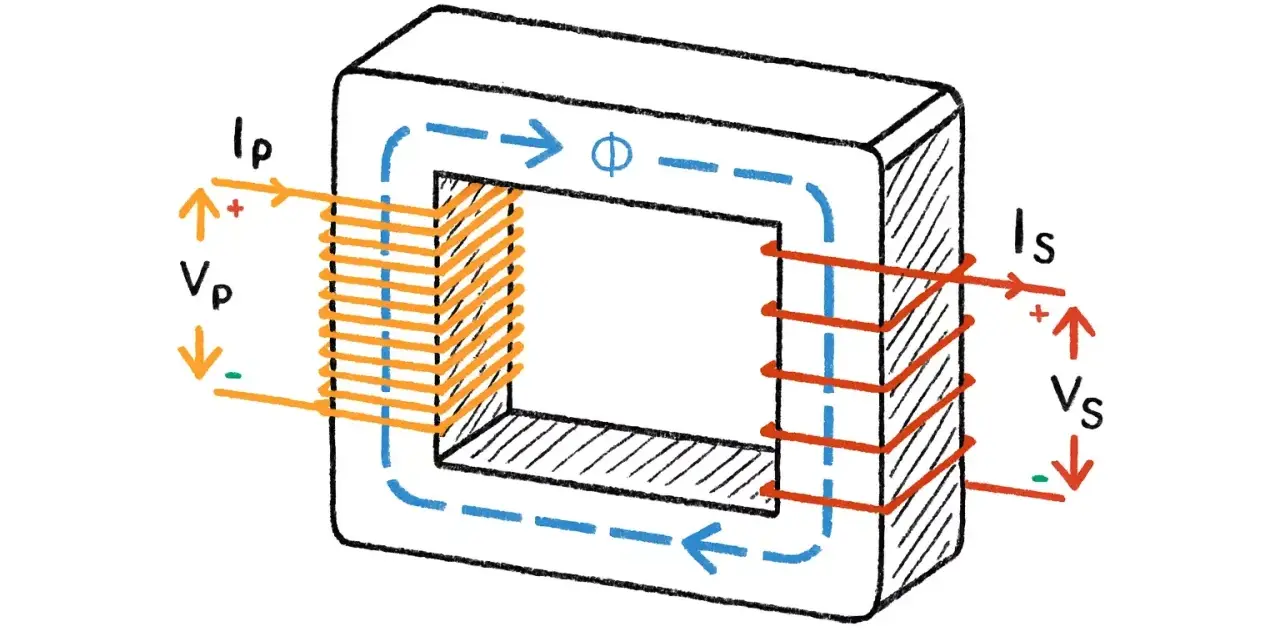

Co oznacza przekładnia i dlaczego ma znaczenie
Najprościej mówiąc, przekładnia opisuje, o ile razy transformator zmienia napięcie między uzwojeniem pierwotnym a wtórnym. Ja traktuję ją jako szybki skrót do odpowiedzi na dwa pytania: jakie napięcie dostanę na wyjściu i jak zmieni się prąd po drugiej stronie. To właśnie dlatego ten parametr jest tak ważny przy zasilaniu urządzeń, doborze zasilaczy, projektowaniu układów przemysłowych i w wielu rozwiązaniach energetycznych.
W transformatorze idealnym energia nie znika, tylko przechodzi z jednej strony na drugą, więc gdy napięcie rośnie, prąd zwykle maleje, a gdy napięcie spada, prąd rośnie. W realnym urządzeniu dochodzą straty w rdzeniu i uzwojeniach, ale sama zasada pozostaje ta sama. Jest jeszcze jeden warunek, o którym często się zapomina: transformator pracuje z prądem przemiennym, bo potrzebuje zmiennego strumienia magnetycznego.
W praktyce warto odróżnić trzy bliskie pojęcia: przekładnię napięciową, przekładnię zwojową i rzeczywisty stosunek napięć pod obciążeniem. To nie zawsze jest to samo, a różnica ma znaczenie zwłaszcza wtedy, gdy projekt nie jest laboratoryjny, tylko ma po prostu działać w instalacji. Z tego powodu sam wzór to dopiero początek, a nie cała odpowiedź.
Skoro wiadomo już, co opisuje ten parametr, przejdźmy do obliczeń i zobaczmy, jak zamienić go na konkretne napięcie wtórne.

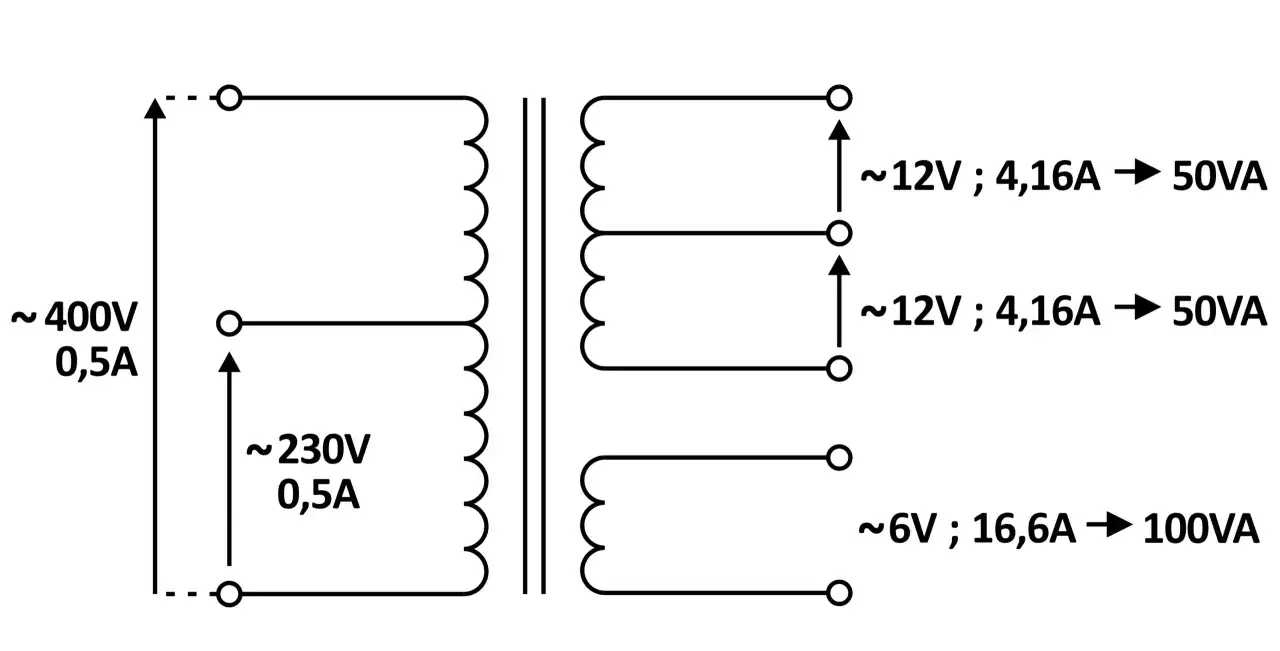

Jak obliczyć napięcie wtórne z liczby zwojów
W najprostszym ujęciu stosuję wzór: U1 / U2 = N1 / N2, gdzie U1 i U2 to napięcia po stronie pierwotnej i wtórnej, a N1 i N2 to liczba zwojów w obu uzwojeniach. Z tego samego wzoru można wyprowadzić praktyczne wersje: U2 = U1 / n oraz N2 = N1 / n, jeśli n oznacza przekładnię. To wystarcza do szybkiego oszacowania, ile wolty dostaniesz na wyjściu albo ile zwojów powinno mieć uzwojenie wtórne.
Najczytelniej widać to na przykładach:
| Przykład | Dane wejściowe | Obliczenie | Wynik |
|---|---|---|---|
| 230 V na 12 V | U1 = 230 V, U2 = 12 V | n = 230 / 12 | n ≈ 19,2 |
| 400 V na 100 V | U1 = 400 V, U2 = 100 V | n = 400 / 100 | n = 4 |
| 15 kV na 400 V | U1 = 15 000 V, U2 = 400 V | n = 15 000 / 400 | n = 37,5 |
Jeśli znasz liczbę zwojów, liczenie działa w drugą stronę. Gdy uzwojenie pierwotne ma 1200 zwojów, a przekładnia wynosi 10, to uzwojenie wtórne powinno mieć około 120 zwojów. Taki rachunek jest bardzo użyteczny przy projektowaniu, naprawie albo porównywaniu gotowych transformatorów, bo pozwala szybko sprawdzić, czy deklarowane napięcie ma sens.
Do obliczeń warto jednak podejść bez nadmiernego optymizmu, bo sam wzór opisuje model idealny. Następny krok to sprawdzenie, dlaczego napięcie na wyjściu pod obciążeniem bywa niższe niż wychodzi z kartki.
Dlaczego wynik pod obciążeniem nie jest idealny
W praktyce transformator nie pracuje w próżni. Po stronie wtórnej dołączasz obciążenie, płynie prąd i pojawiają się spadki napięcia na rezystancji uzwojeń oraz na składowych związanych z rozproszeniem pola magnetycznego. To właśnie dlatego napięcie na wyjściu przy pełnym obciążeniu potrafi być zauważalnie niższe niż to, które otrzymasz z prostego przeliczenia.
Najważniejsze czynniki, które zmieniają wynik, to:
- rezystancja uzwojeń - im większy prąd, tym większy spadek napięcia i większe straty cieplne,
- impedancja zwarciowa - uproszczony parametr opisujący, jak transformator ogranicza prąd i jak reaguje na obciążenie,
- prąd magnesujący - potrzebny do wytworzenia pola w rdzeniu, nawet gdy obciążenie jest małe,
- temperatura pracy - wraz ze wzrostem temperatury rośnie rezystancja uzwojeń, więc spadki są większe,
- charakter obciążenia - inny efekt da grzałka, inny silnik, a jeszcze inny zasilacz impulsowy.
W praktyce bieg jałowy, czyli praca bez obciążenia po stronie wtórnej, daje wynik najbliższy ideałowi. Gdy tylko podłączysz odbiornik, napięcie zaczyna się trochę „uginać”, a w mocniejszych układach spadek może być odczuwalny. Ja zawsze zakładam, że przy projektowaniu trzeba zostawić margines, zamiast liczyć wyłącznie na laboratoryjny wynik z wzoru.
To jeszcze nie koniec niuansów, bo w transformatorach trójfazowych dochodzi kolejny element, który potrafi namieszać w obliczeniach: układ połączeń uzwojeń.
Jak układ połączeń zmienia obliczenia w transformatorze trójfazowym
Przy transformatorach trójfazowych nie wystarczy znać tylko liczbę zwojów. Trzeba jeszcze wiedzieć, czy uzwojenia są połączone w gwiazdę, w trójkąt, czy w układ mieszany, bo napięcie fazowe i liniowe nie są tym samym. W gwieździe napięcie międzyfazowe jest równe napięciu fazowemu pomnożonemu przez pierwiastek z trzech, a w trójkącie napięcie liniowe i fazowe są takie same.
| Układ | Na co uważać | Co to zmienia w praktyce |
|---|---|---|
| Gwiazda-gwiazda | Trzeba rozróżnić napięcia fazowe i liniowe po obu stronach | Prosta analiza, ale łatwo pomylić wartości na zaciskach |
| Trójkąt-gwiazda | Dochodzi przeliczenie przez √3 i przesunięcie fazowe | Często stosowany w sieciach dystrybucyjnych |
| Gwiazda-trójkąt | Warto sprawdzić, czy analizujesz stronę liniową, czy uzwojeniową | Przydatny w zasilaniu i w niektórych układach przemysłowych |
| Trójkąt-trójkąt | Brak przewodu neutralnego, ale układ bywa odporny eksploatacyjnie | Wygodny w specyficznych aplikacjach, mniej wygodny dla odbiorów jednofazowych |
W praktyce najważniejsza jest tabliczka znamionowa, bo to ona mówi nie tylko o napięciach, ale też o grupie połączeń, na przykład Dyn5. Taki zapis informuje, jak uzwojenia są połączone i jakie przesunięcie fazowe występuje między stroną pierwotną a wtórną. Bez tego łatwo pomylić wynik obliczeń z rzeczywistym napięciem dostępnym na zaciskach.
To właśnie dlatego w trójfazówce nie wolno mechanicznie przenosić wzoru z jednofazowego modelu na całą instalację. Zanim wybierzesz konkretny sprzęt, warto jeszcze spojrzeć na zastosowanie, bo inny transformator sprawdzi się przy małym odbiorniku, a inny przy zasilaniu całej szafy lub elementów układu PV.
Jak dobrać transformator do instalacji, falownika albo odbiornika
Dobór zaczynam zawsze od odpowiedzi na pytanie, co dokładnie ma zasilać transformator i po co w ogóle ma się w układzie pojawić. Jeśli potrzebujesz tylko obniżyć napięcie z 230 V do 24 V dla automatyki, sprawa jest prosta. Jeśli chcesz dopasować napięcie w instalacji przemysłowej, zabezpieczyć obwód izolacją galwaniczną albo pracujesz z układem trójfazowym, zakres decyzji robi się dużo szerszy.
W praktyce dobrze działa taki podział:
- transformator separacyjny - gdy liczy się izolacja między obwodami i wyższy poziom bezpieczeństwa,
- autotransformator - gdy różnica napięć jest niewielka i chcesz ograniczyć gabaryt oraz koszt, ale nie potrzebujesz pełnej izolacji,
- transformator obniżający - gdy chcesz zejść z napięcia sieciowego do niższego poziomu, na przykład dla sterowania lub oświetlenia,
- transformator podwyższający - gdy musisz zwiększyć napięcie, na przykład w specjalistycznym zasilaniu lub przesyle.
Przy doborze mocy zostawiam zwykle zapas rzędu 10-20%, zwłaszcza gdy obciążenie ma prądy rozruchowe albo pracuje w trybie ciągłym. Taki margines nie rozwiązuje wszystkiego, ale pomaga uniknąć przegrzewania i spadków napięcia, które pojawiają się wtedy, gdy urządzenie pracuje już na granicy swoich możliwości.
W instalacjach fotowoltaicznych sytuacja bywa bardziej zróżnicowana, bo część rozwiązań korzysta z elektroniki bez transformatora, a część nadal wymaga dopasowania parametrów po stronie AC lub w obwodach pomocniczych. Dlatego przed zakupem warto sprawdzić nie tylko napięcie wejściowe i wyjściowe, ale też częstotliwość pracy, sposób chłodzenia oraz tolerancję na przeciążenia.
Skoro wiadomo już, jak dobrać urządzenie, dobrze jest jeszcze uporządkować najczęstsze błędy, które potrafią zepsuć nawet poprawne obliczenia.
Jakich błędów unikać, gdy liczysz napięcie i prąd
Najczęstszy błąd jest banalny: ktoś bierze wzór, ale nie sprawdza, czy porównuje te same wielkości. W transformatorze trójfazowym łatwo pomylić napięcie liniowe z fazowym, a w jednofazowym - założyć idealny wynik bez uwzględnienia obciążenia. To drobiazgi tylko z pozoru, bo w praktyce prowadzą do złego doboru mocy albo napięcia wyjściowego.
- Mylenie napięcia fazowego z liniowym - szczególnie groźne w układach trójfazowych.
- Zakładanie idealnego napięcia przy pełnym obciążeniu - rzeczywisty wynik zwykle jest niższy.
- Pomijanie częstotliwości - w Polsce standardem jest 50 Hz, a transformator projektuje się pod konkretną częstotliwość.
- Ignorowanie mocy i prądu - samo napięcie nie wystarcza, jeśli układ ma zasilać większy odbiornik.
- Mylenie transformatora z autotransformatorem - to nie to samo, a brak izolacji galwanicznej może mieć znaczenie dla bezpieczeństwa.
- Traktowanie tabliczki znamionowej jak formalności - to z niej odczytasz realne napięcia, grupę połączeń i dopuszczalne warunki pracy.
W praktyce najbardziej opłaca się sprawdzać dwie rzeczy jednocześnie: obliczenie z wzoru i dane z oznaczeń producenta. Jeśli te dwa źródła się zgadzają, jesteś blisko prawidłowego wyniku; jeśli nie, trzeba znaleźć przyczynę różnicy, zamiast zakładać, że „tak już ma być”.
Z tym w tle zostaje już ostatnia rzecz: co konkretnie sprawdzić przed pomiarem albo zakupem, żeby nie zgubić kilku procent i nie pomylić założeń jeszcze przed uruchomieniem układu.
Co sprawdzić przed pomiarem albo zakupem, żeby nie zgubić kilku procent
Jeśli mam ograniczyć się do jednej praktycznej wskazówki, powiedziałbym tak: nie licz przekładni w oderwaniu od tabliczki znamionowej i warunków pracy. Sama liczba zwojów jest ważna, ale dopiero komplet danych mówi, jak transformator zachowa się w realnym układzie. Właśnie dlatego przed zakupem albo pomiarem sprawdzam zawsze kilka konkretów.
- Napięcie znamionowe po obu stronach, a nie tylko deklarowany stosunek zwojów.
- Grupę połączeń, jeśli chodzi o układ trójfazowy, bo ona zmienia interpretację napięć.
- Moc znamionową i spodziewany prąd obciążenia.
- Zakres zaczepów - zaczep to punkt odczepu uzwojenia, który pozwala lekko skorygować napięcie wyjściowe.
- Warunki chłodzenia i pracy, zwłaszcza gdy urządzenie ma działać długo i bez przerw.
- Tolerancję odbiornika, bo nie każde urządzenie lubi niższe napięcie pod obciążeniem tak samo.
Jeżeli wiesz już, jakie napięcie ma wyjść, możesz szybko ocenić, czy potrzebujesz transformatora separacyjnego, autotransformatora czy prostego obniżenia napięcia. To oszczędza czas, ale też zmniejsza ryzyko przewymiarowania albo zbyt małego zapasu mocy. W praktyce właśnie na tym etapie najłatwiej odróżnić poprawne założenie od kosztownego błędu.
Jeśli zapamiętasz tylko jedną rzecz, niech będzie to ta: przekładnia mówi, jak transformator zmienia napięcie, ale dopiero obciążenie, połączenie uzwojeń i dane znamionowe pokazują, jakie napięcie naprawdę dostaniesz na wyjściu. Gdy liczysz to razem, a nie osobno, konwersja napięcia przestaje być zgadywaniem i staje się przewidywalnym elementem projektu.
