RS-485 to jeden z tych standardów, które nie są efektowne na papierze, ale w automatyce po prostu działają. W praktyce sprawdza się tam, gdzie urządzenia są rozproszone, przewody długie, a środowisko pełne zakłóceń: w falownikach, licznikach energii, sterownikach PLC, HVAC i systemach nadzoru. Poniżej rozpisuję, jak działa ta magistrala, jak ją poprawnie okablować i kiedy lepiej postawić na inne rozwiązanie.
Najkrócej mówiąc, to solidna magistrala do trudnych warunków
- To standard warstwy fizycznej, a nie kompletny protokół. Nad nim często działa Modbus RTU lub inny protokół aplikacyjny.
- Transmisja różnicowa daje wysoką odporność na zakłócenia i pozwala prowadzić komunikację na długich trasach.
- W klasycznej wersji trzeba liczyć się z limitem 32 unit load, ale nowoczesne transceivery o niższym obciążeniu pozwalają na znacznie więcej węzłów.
- Terminacja na końcach linii i krótkie odgałęzienia mają większe znaczenie, niż wielu początkujących zakłada.
- W instalacjach z różnymi potencjałami mas izolacja galwaniczna często rozwiązuje problemy, zanim zamienią się w kosztowną diagnostykę.
Czym jest RS-485 i gdzie naprawdę ma sens
Patrzę na ten standard przede wszystkim jako na praktyczną warstwę komunikacyjną do rozproszonej automatyki. Nie definiuje on ramek, adresów ani logiki wymiany danych. To robi dopiero wyższy protokół, taki jak Modbus RTU, BACnet czy PROFIBUS. Sama magistrala odpowiada za to, jak sygnał elektryczny ma wyglądać na przewodzie.
Właśnie dlatego tak często spotyka się ją w urządzeniach, które muszą rozmawiać na większej odległości i przy ograniczonym budżecie okablowania. W praktyce są to liczniki energii, falowniki, regulatory ogrzewania, sterowniki BMS, systemy wentylacyjne i urządzenia pomiarowe. W branży energii i fotowoltaiki to bardzo naturalny wybór, bo dobrze znosi typowe warunki obiektu: długie trasy, zakłócenia od napędów i różne poziomy obciążenia sieci.
Jeśli potrzebujesz jednego przewodu do wielu urządzeń, a nie wielkiej przepustowości, ten standard zwykle wygrywa prostotą. Jeśli jednak priorytetem jest integracja z siecią IT, bogata diagnostyka albo bardzo duża liczba danych, lepiej od razu rozważyć Ethernet przemysłowy. Następny krok to zrozumienie, dlaczego ta magistrala jest tak odporna na zakłócenia.
Jak działa transmisja różnicowa i co daje układ 2-wire oraz 4-wire
Sekret nie leży w „mocnym sygnale”, tylko w sposobie jego odczytu. W transmisji różnicowej odbiornik nie porównuje linii do masy, lecz sprawdza różnicę napięć między dwoma przewodami. Gdy jedna żyła jest bardziej dodatnia od drugiej o ponad około 200 mV, odbiornik widzi stan logiczny. Gdy polaryzacja się odwraca, otrzymuje stan przeciwny.
To ma duże znaczenie praktyczne. Zakłócenie, które pojawi się na obu żyłach jednocześnie, w dużej mierze się znosi. Dlatego skrętka działa tu lepiej niż pojedynczy przewód sygnałowy. Standard toleruje też spore różnice potencjałów między urządzeniami, co w automatyce jest codziennością, zwłaszcza gdy elementy systemu są rozrzucone po hali, rozdzielni albo obiekcie terenowym.
W praktyce spotkasz dwa układy pracy:
- 2-wire, half-duplex - jedna para przewodów obsługuje nadawanie i odbiór, więc urządzenia dzielą medium. To najczęstszy wariant, bo jest tani i prosty.
- 4-wire, full-duplex - osobna para do nadawania i osobna do odbioru. Daje większy komfort przy większym ruchu danych, ale kosztuje więcej i wymaga staranniejszego projektu.

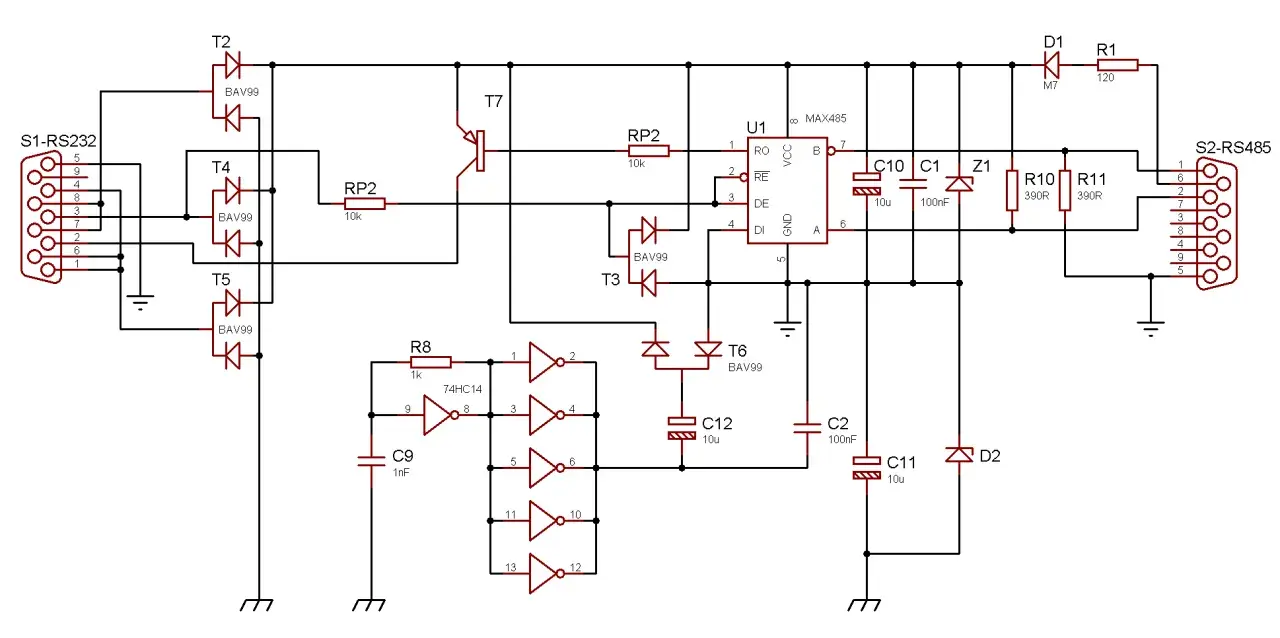

W układzie 2-wire najwięcej pracy robi logika kierunku transmisji. W praktyce transceiver przełącza się przez pin typu DE lub RE, a sterownik musi wiedzieć, kiedy może nadawać, a kiedy powinien oddać linię innym urządzeniom. To właśnie tu najłatwiej popełnić błąd, który potem wygląda jak „uszkodzony” sprzęt. Żeby taka komunikacja była stabilna, trzeba jednak dobrze poprowadzić sam kabel i końcówki magistrali.
Jak poprowadzić przewód, zakończyć magistralę i ustawić biasing
Tu najczęściej rozstrzyga się, czy instalacja będzie działała stabilnie, czy będzie wymagała ciągłych poprawek. Ja zaczynam od prostej zasady: magistrala ma wyglądać jak jedna linia, a nie jak sieć przypadkowych odgałęzień. Każdy dodatkowy stub, czyli krótkie odgałęzienie do urządzenia, dodaje pojemność i może wprowadzać odbicia sygnału.
Najważniejsze reguły są dość przyziemne, ale właśnie dlatego działają:
- prowadź sygnał skrętką, najlepiej przewodem przeznaczonym do transmisji różnicowej;
- terminuj linię tylko na obu końcach, zwykle rezystorem 120 Ω;
- nie dawaj terminacji w każdym urządzeniu, bo tylko niepotrzebnie dociążysz magistralę;
- ogranicz długość odgałęzień do absolutnego minimum;
- biasing, czyli rezystory wymuszające stan spoczynkowy, umieść w jednym przemyślanym punkcie sieci;
- unikaj topologii gwiazdy, chyba że używasz repeaterów albo specjalnie zaprojektowanych rozgałęzień.
W praktyce dobrze jest też pamiętać o ekranie i prowadzeniu odniesienia masy. Nie ma jednej reguły, która pasuje do każdej szafy i każdego obiektu, ale jeśli przewody biegną obok falowników, napędów lub silników, kwestia EMC szybko przestaje być detalem. Dodatkowo producenci nie zawsze oznaczają linie w identyczny sposób, więc przed uruchomieniem zawsze sprawdzam dokumentację konkretnego transceivera, a nie tylko opis na schemacie ideowym.
Jeżeli instalacja obejmuje kilka szaf albo różne sekcje energetyczne, rozważam też izolację galwaniczną. To prowadzi już prosto do problemów, które najczęściej psują komunikację w realnym obiekcie.
Typowe błędy, które psują komunikację
Najgorsze jest to, że wiele usterek wygląda podobnie: komunikacja „czasem działa”, pojawiają się losowe znaki, CRC się nie zgadzają albo jedno urządzenie odpowiada, a drugie milczy. Dlatego zamiast zgadywać, wolę diagnozować po objawach. W przypadku RS-485 zwykle da się to zrobić szybko, jeśli zna się kilka typowych pułapek.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Losowe błędy CRC, gubione ramki | Brak terminacji, zbyt długie odgałęzienia albo niepoprawna topologia | Końce linii, długość stubów, zgodność z układem magistrali |
| Brak odpowiedzi jednego urządzenia | Odwrócone A/B, zły adres, błędne sterowanie kierunkiem transmisji | Polaryzację przewodów, adresację i sygnał DE/RE |
| Sieć działa na stole, ale nie działa w obiekcie | Różnice potencjałów mas, zakłócenia od napędów, brak izolacji | Warunki EMC, prowadzenie ekranu i potrzebę izolacji galwanicznej |
| Problemy po dołożeniu kolejnego węzła | Zbyt duże obciążenie magistrali albo niewłaściwy wariant transceivera | Sumaryczną liczbę unit load i typ użytych układów |
Warto pamiętać, że klasyczny limit 32 unit load nie oznacza automatycznie 32 urządzeń. Jeśli stosujesz transceivery o niższym obciążeniu, liczba węzłów może być większa, ale tylko wtedy, gdy reszta projektu też jest poprawna. Dla przykładu układy o obciążeniu 1/8 UL pozwalają na bardzo dużą liczbę urządzeń na jednej magistrali, ale to nie zwalnia z poprawnej terminacji i kontroli jakości kabla.
Gdy w systemie pojawiają się długie przewody, różne zasilania i elementy wykonawcze o dużej mocy, izolacja galwaniczna i zabezpieczenia przeciwprzepięciowe stają się rozsądnym standardem, a nie dodatkiem. Z takim zapleczem łatwiej już porównać tę magistralę z innymi opcjami komunikacji.
Kiedy wybrać RS-485, a kiedy lepiej pójść w Ethernet
Ja traktuję ten wybór bardzo pragmatycznie: jeśli celem jest niezawodna komunikacja po długim kablu, przy niewielkiej ilości danych i dużej liczbie urządzeń, RS-485 jest świetnym narzędziem. Jeśli jednak system ma żyć blisko sieci IT, wymagać szybkiej diagnostyki albo przesyłać dużo informacji, przewagę zwykle przejmuje Ethernet przemysłowy.
| Kryterium | RS-485 | Ethernet przemysłowy |
|---|---|---|
| Długość i odporność na zakłócenia | Bardzo dobra na długich trasach i w trudnym środowisku | Bardzo dobra, ale wymaga bardziej rozbudowanej infrastruktury |
| Przepustowość | Wystarczająca do sterowania i odczytu danych, ale nie do dużych strumieni | Znacznie wyższa, lepsza do integracji i diagnostyki |
| Topologia | Magistrala multipoint, wiele urządzeń na jednej linii | Najczęściej struktura przełączana, bardziej elastyczna sieciowo |
| Koszt i prostota | Niskie koszty okablowania i proste wdrożenie | Większa złożoność, ale większe możliwości |
| Typowe zastosowanie | Falowniki, liczniki energii, BMS, HVAC, urządzenia terenowe | SCADA, integracja z IT, systemy o dużej ilości danych |
W praktyce nie chodzi o to, które rozwiązanie jest „lepsze”, tylko które lepiej pasuje do zadania. CAN bywa świetny tam, gdzie liczy się deterministyczna wymiana sygnałów i duża odporność na zakłócenia, ale w typowych instalacjach energetycznych i automatyce budynkowej najczęściej i tak widzę albo RS-485, albo Ethernet. Wybór zależy więc bardziej od architektury całego systemu niż od samej mody na protokół.
Jeśli chcesz uniknąć kosztownych poprawek po uruchomieniu, warto zamknąć projekt krótką listą kontroli jeszcze przed podaniem zasilania.
Co sprawdziłbym przed uruchomieniem sieci na obiekcie
Przed pierwszym testem robię zawsze kilka rzeczy, bo to oszczędza najwięcej czasu. Sprawdzam, czy topologia naprawdę jest liniowa, czy terminacja znajduje się na obu końcach, czy biasing nie został rozrzucony po wielu urządzeniach i czy adresy węzłów nie dublują się po drodze. To brzmi banalnie, ale właśnie te detale najczęściej decydują o tym, czy uruchomienie trwa godzinę, czy dwa dni.
Jeśli magistrala ma wyjść poza jedną szafę albo połączyć sekcje o różnych potencjałach mas, izolowany transceiver zwykle zwraca się szybciej niż kolejne godziny strojenia parametrów. W instalacjach z napędami, falownikami i długimi trasami traktuję to jako rozsądne minimum bezpieczeństwa. Dobrze zrobiona sieć RS-485 nie wymaga później ciągłej opieki, a właśnie o to w automatyce chodzi najbardziej.
