W układach ładowania Bosch najwięcej problemów powoduje nie sam alternator, tylko błędne przypisanie przewodów do zacisków. Poniżej rozkładam na części schemat podłączenia alternatora bosch: co oznaczają wyjścia B+, D+/L, DFM, W i S, jak je podłączyć w samochodzie osobowym oraz jak sprawdzić, czy ładowanie działa po montażu. Dorzucam też różnice między starszymi i nowszymi wersjami, bo właśnie tam najczęściej pojawia się kosztowny błąd.
Najważniejsze zasady podłączenia alternatora Bosch
- B+ odpowiada za główne ładowanie i łączy się z dodatnim biegunem instalacji przez gruby przewód.
- D+/L zwykle obsługuje kontrolkę ładowania i wzbudzenie alternatora po zapłonie.
- DFM, W i S to sygnały pomocnicze, które pojawiają się tylko w części wersji.
- Sprawny układ po uruchomieniu silnika powinien dawać zwykle 13,8-14,7 V na akumulatorze.
- Jeśli masa silnika jest słaba, nawet poprawny schemat nie zapewni ładowania.
Jak rozpoznać zaciski w alternatorze Bosch
Najpierw czytam oznaczenia na obudowie i wtyczce, a dopiero potem porównuję je z autem. W Boschach to ważne, bo ten sam producent stosuje kilka układów pinów i nie każdy alternator ma wszystkie wyprowadzenia; część służy do ładowania, część do wzbudzenia, a część tylko do komunikacji ze sterownikiem.
W praktyce najczęściej spotykam kilka stałych oznaczeń, które trzeba rozumieć bez zgadywania:
| Zacisk | Co robi | Do czego zwykle się go podłącza | Na co uważać |
|---|---|---|---|
| B+ | Główne wyjście prądu ładowania | Gruby przewód do instalacji dodatniej, najczęściej przez rozrusznik lub bezpiecznik główny | Nie mylić z D+; to wyjście przenosi duży prąd |
| D+/L/61 | Kontrolka ładowania i prewzbudzenie | Przez lampkę do zacisku po stacyjce, zwykle +15 | Brak tego obwodu często blokuje wzbudzenie przy niskich obrotach |
| DF | Sterowanie uzwojeniem wzbudzenia | Tylko w układach z regulatorem zewnętrznym | Nie podłącza się go przypadkowo do plusa |
| DFM | Sygnał obciążenia dla ECU | Cienki przewód do sterownika silnika, jeśli przewidział go producent | To nie jest zasilanie |
| W | Impuls do obrotomierza | Licznik obrotów, jeśli auto korzysta z tego sygnału | Nie służy do ładowania |
| S | Sense, czyli pomiar napięcia akumulatora | Zwykle do plusa akumulatora albo punktu odniesienia instalacji | Pomaga kompensować spadki napięcia na przewodach |
| B- / masa | Ujemny biegun układu | Masa silnika i karoserii, często przez obudowę alternatora | Zabrudzony styk potrafi unieruchomić ładowanie |
W wielu samochodach osobowych realnie potrzebne są tylko dwa połączenia: B+ i D+/L. Reszta zależy od wersji regulatora, sterownika i wyposażenia auta, więc to prowadzi prosto do najprostszej wersji podłączenia.
Najprostsze podłączenie w samochodzie osobowym
W klasycznym układzie robię to zawsze w tej samej kolejności: najpierw masa, potem B+, na końcu przewód wzbudzenia. Taki porządek ogranicza ryzyko przypadkowego zwarcia i od razu pokazuje, czy instalacja ma sens mechaniczny i elektryczny.
- Masa alternatora i silnika. Obudowa alternatora musi mieć czysty kontakt z blokiem silnika, a silnik z karoserią. Gdy połączenie jest zaśniedziałe albo poluzowane, ładowanie bywa niestabilne nawet przy dobrym alternatorze.
- B+. Gruby przewód z zacisku B+ prowadzę do punktu dodatniego instalacji, najczęściej do rozrusznika albo bezpośrednio do akumulatora przez bezpiecznik główny. W autach osobowych najczęściej spotykam 10-16 mm2 przy alternatorach około 90-150 A, a przy większych prądach stosuje się 16-25 mm2, ale długość przewodu i moc urządzenia potrafią wymusić inny przekrój.
- D+/L. Cienki przewód prowadzę przez kontrolkę ładowania do zacisku po stacyjce, zwykle +15. W klasycznym układzie to właśnie ta żarówka podaje prąd wzbudzenia po włączeniu zapłonu. To nie jest stałe zasilanie, więc nie łączę go na sztywno z B+. Zbyt słaba kontrolka, LED bez odpowiedniego obciążenia albo przerwa w obwodzie potrafią zatrzymać start ładowania.
- DFM, W i S. Podłączam tylko wtedy, gdy konkretny alternator i samochód tego wymagają. DFM idzie do sterownika jako sygnał obciążenia, W do obrotomierza, a S do pomiaru napięcia na akumulatorze lub w punkcie odniesienia instalacji.
- Izolacja i mocowanie. Połączenie na B+ musi być dobrze dokręcone i zabezpieczone osłoną, bo ten punkt pracuje pod dużym prądem i łatwo robi zwarcie przy przypadkowym kontakcie z masą.
Jeśli mam opisać układ jednym zdaniem, wygląda on zwykle tak: plus instalacji na B+, kontrolka ładowania na D+/L, a masa przez obudowę i silnik. To właśnie ten prosty wariant najczęściej kryje się pod hasłem podłączenia alternatora Bosch w autach osobowych, ale starsze i nowsze wersje potrafią się tu wyraźnie różnić.
Starsze i nowsze wersje nie mają tego samego układu
W praktyce największy błąd bierze się stąd, że ktoś traktuje każdy alternator Bosch jak identyczny. To nie działa, bo jedne wersje mają regulator zewnętrzny, inne wewnętrzny, a jeszcze inne współpracują z ECU i wymagają dodatkowych sygnałów.
| Wersja | Typowe oznaczenia | Co trzeba podłączyć | Co się zmienia w praktyce |
|---|---|---|---|

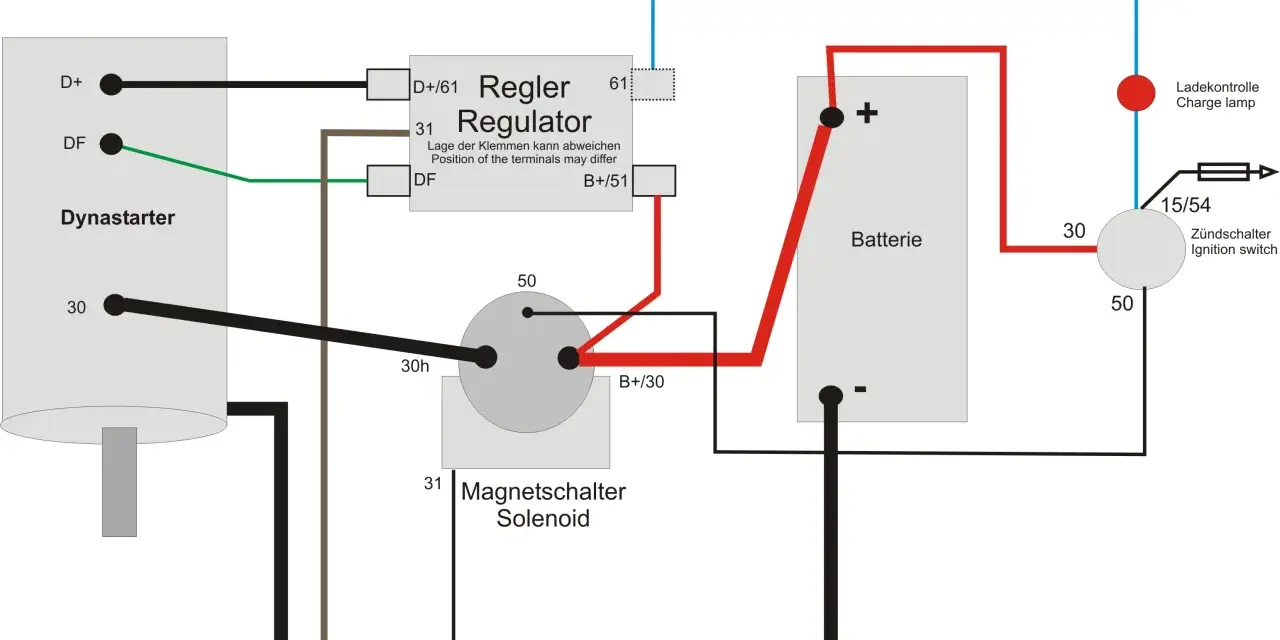

| Starsza z regulatorem zewnętrznym | B+, D+, DF, masa | Zasilanie, lampka i sterowanie wzbudzeniem | Bez regulatora zewnętrznego ładowanie nie ruszy poprawnie |
| Klasyczna z regulatorem wewnętrznym | B+, D+/L, masa | Główne ładowanie i lampka | Najprostsza do uruchomienia i najczęstsza w prostszych instalacjach |
| Z ECU lub monitorowaniem obciążenia | B+, D+/L, DFM, S, czasem W | Dodatkowe sygnały do sterownika i pomiaru napięcia | Bez zgodnego schematu mogą pojawić się błędy komunikacji albo zła regulacja |
Im nowszy samochód, tym mniej sensu ma zgadywanie po samym kształcie wtyczki. W takiej sytuacji patrzę już nie na ogólny schemat, tylko na konkretny model auta i numer alternatora.
Błędy przy montażu, które najczęściej blokują ładowanie
Tu zwykle nie ma magii. Jeśli alternator nie ładuje, winny bywa jeden z kilku powtarzalnych błędów, a objawy są dość charakterystyczne.
- Brak wzbudzenia. Kontrolka ładowania świeci stale albo nie świeci wcale, a napięcie na akumulatorze zostaje w okolicach 12,2-12,8 V.
- Zamieniony D+/L z B+. To już nie jest drobiazg, tylko realne ryzyko uszkodzenia regulatora, diod albo ścieżek w wiązce.
- Słaba masa. Napięcie na alternatorze bywa poprawne, ale na akumulatorze jest niższe o 0,3 V lub więcej, bo połączenie masowe ma zbyt duży opór.
- Pomylenie DFM z zasilaniem. Ten pin nie służy do podawania plusa. W najlepszym razie układ nie zadziała, w gorszym uszkodzisz elektronikę sterującą.
- LED w miejscu kontrolki bez opornika. W niektórych autach diodowa kontrolka nie daje wystarczającego prądu wzbudzenia i alternator budzi się dopiero przy wyższych obrotach albo wcale.
- Luźny lub ślizgający się pasek. To nie błąd elektryczny, ale efekt jest ten sam: ładowanie zanika pod obciążeniem.
Najbardziej lubię sprawdzać najpierw lampkę i masę, bo to one najczęściej udają awarię alternatora. Gdy te dwa punkty są pewne, przechodzę do pomiarów napięcia i dopiero wtedy oceniam sam podzespół.
Jak sprawdzić ładowanie po uruchomieniu silnika
Pomiar multimetrem zajmuje kilka minut i często oszczędza niepotrzebną wymianę części. Ja zaczynam od prostych wartości granicznych, bo one najszybciej pokazują, czy układ ładowania żyje.
- Silnik zgaszony. Na akumulatorze powinno być zwykle około 12,4-12,8 V, jeśli bateria jest w dobrej kondycji i po krótkim postoju nie była głęboko rozładowana.
- Silnik uruchomiony. Na biegu jałowym napięcie ładowania zwykle mieści się w zakresie 13,8-14,7 V. Jeżeli zostaje przy 12.x V, alternator najpewniej nie wszedł w tryb pracy.
- Pomiar pod obciążeniem. Włączam światła, dmuchawę i ogrzewanie szyby. Napięcie może lekko spaść, ale nie powinno gwałtownie uciekać w dół ani falować przy każdym wzroście obrotów.
- Spadek napięcia. Między B+ alternatora a plusem akumulatora oraz między obudową alternatora a minusem akumulatora szukam spadku zwykle nie większego niż 0,2-0,3 V przy obciążeniu.
- Kontrolka ładowania. Po uruchomieniu silnika powinna zgasnąć szybko i bez migania. Jeśli przygasa dopiero po dodaniu gazu, wracam do obwodu D+/L i do wzbudzenia.
W praktyce taki test mówi mi więcej niż długie zgadywanie. Jeśli napięcie jest prawidłowe, a kontrolka zachowuje się normalnie, układ zwykle jest podłączony dobrze i można szukać już tylko niuansów, nie podstawowego błędu.
Kiedy uniwersalny schemat już nie wystarcza
Najbardziej zdradliwy moment pojawia się wtedy, gdy alternator wygląda znajomo, ale auto ma sterowanie z ECU albo inną wtyczkę niż wersja, którą ktoś wcześniej wyjął z półki. Wtedy uniwersalny rysunek jest tylko punktem startu, nie instrukcją końcową.
- Sprawdź numer alternatora. Dwa zewnętrznie podobne Boschy mogą mieć inne piny i inne napięcia regulacji.
- Policz piny we wtyczce. Jedna, dwie, trzy lub więcej żył oznacza zupełnie inny sposób pracy układu.
- Porównaj funkcję przewodów, nie tylko kolory. Kolorystyka w wiązkach po latach i po naprawach bywa myląca.
- Zwróć uwagę na sterownik silnika. Jeśli auto oczekuje sygnału DFM albo informacji o stanie ładowania, brak tego przewodu może wywołać błędy albo nieprawidłową strategię ładowania.
- Nie zakładaj, że obrotomierz musi działać przez W. W niektórych autach sygnał obrotów idzie inną drogą, a zacisk W w ogóle nie jest używany.
Tu właśnie kończy się „schemat z internetu”, a zaczyna porządna diagnostyka pod konkretny samochód. Jeśli mam wątpliwości, wolę poświęcić kilka minut na identyfikację wtyczki niż później szukać skutków złego połączenia w całej instalacji.
Co sprawdzam jeszcze, zanim uznam instalację za gotową
Na finiszu patrzę nie tylko na napięcie, ale na cały układ jako system. Dobrze podłączony alternator nadal może sprawiać problemy, jeśli bateria jest zużyta, klemy są zabrudzone albo pasek pracuje na granicy poślizgu.
Przed zamknięciem maski zawsze robię trzy rzeczy: czyszczę i zabezpieczam połączenia, sprawdzam naciąg paska oraz upewniam się, że przewód B+ ma pewne mocowanie i osłonę przeciw przypadkowemu zwarciu. W autach z bardziej rozbudowanym ładowaniem sprawdzam jeszcze, czy po kilkunastu minutach jazdy napięcie nie skacze i czy sterownik nie zapisuje błędów związanych z regulacją obciążenia.
Jeżeli chcesz podejść do tematu spokojnie i bez zgadywania, trzymaj się jednej zasady: najpierw identyfikacja zacisków, potem poprawne połączenie B+ i D+/L, a dopiero na końcu pozostałe sygnały pomocnicze. To wystarcza, żeby większość alternatorów Bosch uruchomić poprawnie i bez ryzyka dla instalacji.
