Wewnętrzna linia zasilająca jest kręgosłupem rozdziału energii w budynku: to ona prowadzi prąd od punktu zasilania do rozdzielnicy głównej i w praktyce decyduje, czy instalacja będzie pracowała stabilnie pod obciążeniem. Właśnie na tym odcinku wychodzą błędy, których na pierwszy rzut oka nie widać: za duży spadek napięcia, zbyt mały przekrój albo źle dobrane zabezpieczenia. Poniżej rozkładam temat na praktyczne elementy: od roli linii i jej przebiegu, przez dobór materiału, aż po modernizację starej instalacji i współpracę z fotowoltaiką.
Najważniejsze informacje o wewnętrznej linii zasilającej
- To główny odcinek zasilający wewnątrz budynku, który łączy punkt doprowadzenia energii z rozdzielnicą główną i dalszym rozdziałem na obwody.
- O poprawnym doborze decydują przede wszystkim moc obliczeniowa, długość trasy, sposób ułożenia oraz dopuszczalny spadek napięcia.
- W praktyce projektowej na samą linię zostawia się zwykle niewielką część budżetu napięcia, a resztę dla obwodów końcowych.
- Jeżeli przewód pełni funkcję PEN, minimalny przekrój jest w praktyce kluczowy: 10 mm² Cu albo 16 mm² Al.
- Stare aluminiowe piony i przewody projektowane „na styk” najczęściej ujawniają problem dopiero po dołożeniu nowych odbiorników, PV albo ładowarki EV.

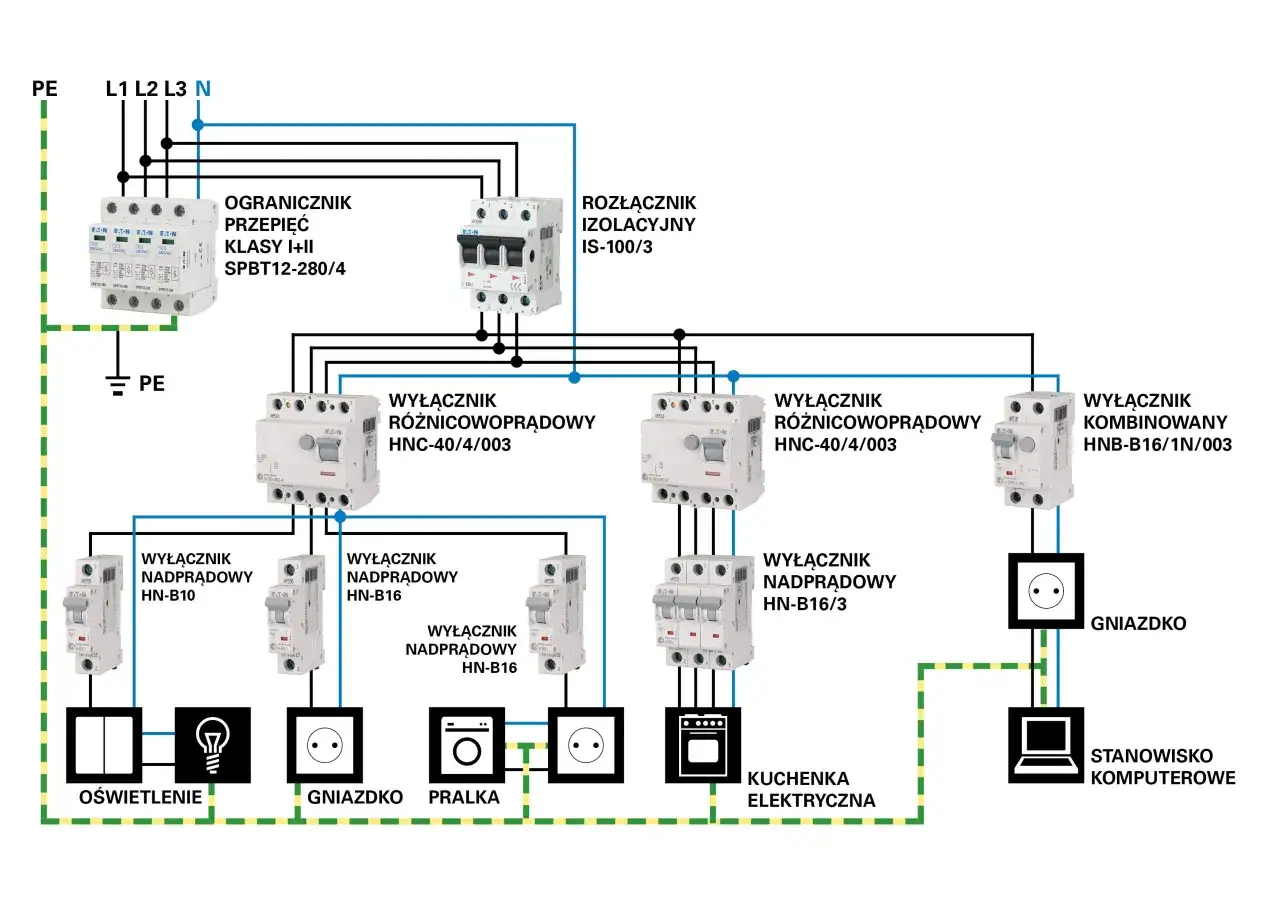

Czym jest wewnętrzna linia zasilająca i gdzie kończy się jej rola
Najprościej ujmując, to odcinek instalacji, który przenosi energię z miejsca jej doprowadzenia do części budynku, za którą odpowiada właściciel lub zarządca obiektu. W praktyce bywa to linia między złączem a rozdzielnicą główną, czasem także odcinek prowadzący do poszczególnych kondygnacji, lokali albo tablic licznikowych. Bardzo ważne jest, żeby nie mylić jej z przyłączem: przyłącze kończy się po stronie operatora, a dalszy rozdział energii zaczyna się po stronie instalacji budynkowej.
W domu jednorodzinnym ten odcinek jest zwykle krótki i dobrze ukryty, ale w budynku wielorodzinnym albo usługowym staje się jednym z najważniejszych elementów całej infrastruktury. Od jego jakości zależy nie tylko to, czy „będzie prąd”, ale też czy instalacja zniesie większe obciążenia bez nadmiernych spadków napięcia i bez niepotrzebnych wyłączeń. Ja patrzę na ten fragment jak na granicę między samym doprowadzeniem energii a jej sensownym rozdziałem w obiekcie.
To właśnie dlatego wewnętrzna linia zasilająca nie jest dodatkiem do projektu, tylko jego osią. Jeśli ten odcinek jest źle zaprojektowany, później cierpi już cała reszta instalacji. Kiedy wiadomo, gdzie ta linia pracuje, można przejść do najważniejszego pytania: jak dobrać jej parametry tak, żeby nie była ani za słaba, ani niepotrzebnie przewymiarowana.
Jak dobrać przekrój i zabezpieczenia bez zgadywania
Ja zaczynam od trzech liczb i jednego pytania: jaka jest moc obliczeniowa, jak długa jest trasa, jaki jest układ sieci i czy w najbliższych latach pojawią się nowe odbiory. Dopiero potem dobiera się przekrój przewodu, zabezpieczenia i sposób prowadzenia. W projektowaniu nie chodzi o to, żeby przewód „przeszedł dziś”, tylko żeby zachował parametry także wtedy, gdy instalacja dostanie większe obciążenie.
Spadek napięcia
To parametr, który najczęściej decyduje o doborze przekroju. Jeżeli napięcie spada za mocno już na odcinku zasilającym, odbiorniki pracują mniej stabilnie, a instalacja traci rezerwę dla kolejnych obwodów. W wytycznych projektowych dla budynków mieszkalnych spotyka się dla samej linii wartości rzędu 0,5-1,5% w zależności od mocy obliczeniowej, a resztę budżetu napięcia zostawia się dla obwodów końcowych. W praktyce całej instalacji nie projektuje się „na styk”, bo każdy dodatkowy metr i każde dodatkowe obciążenie ma znaczenie.
Obciążalność długotrwała
Tu chodzi o to, czy przewód może bezpiecznie przenosić zakładany prąd przez dłuższy czas bez przegrzewania. Sama tabela katalogowa nie wystarczy, bo wpływ mają też warunki ułożenia, temperatura otoczenia, liczba przewodów prowadzonych razem i możliwość oddawania ciepła. Ten sam kabel w szybie instalacyjnym i w ciasnej przestrzeni zabudowanej może mieć zupełnie inną realną rezerwę.
Przeczytaj również: Jak podłączyć dom do prądu? Uniknij błędów i oszczędź!
Selektywność zabezpieczeń
Selektywność oznacza, że przy awarii wyłącza się tylko najbliższe zabezpieczenie, a nie cały pion czy cały budynek. To szczególnie ważne w obiektach wielorodzinnych, gdzie jedna usterka nie powinna zabierać zasilania wszystkim lokatorom. Źle dobrane aparaty mogą dać pozornie działającą instalację, ale w praktyce bardzo uciążliwą w eksploatacji.
| Co sprawdzam | Dlaczego to ma znaczenie | Co z tego wynika |
|---|---|---|
| Moc obliczeniowa | Pokazuje, jaki prąd może pojawić się przy realnym obciążeniu | Pomaga dobrać przekrój i zabezpieczenia bez przewymiarowania albo niedoszacowania |
| Długość trasy | Bezpośrednio wpływa na spadek napięcia | Dłuższa linia zwykle wymaga większego przekroju |
| Układ sieci | Określa sposób prowadzenia przewodów ochronnych i neutralnych | Zmienia wymagania dla PEN, PE i N oraz dla osprzętu |
| Przyszłe obciążenia | Fotowoltaika, pompa ciepła i ładowarka EV zwiększają wymagania | Projekt „na dziś” szybko robi się za ciasny |
W układach, w których przewód pełni funkcję PEN, liczy się też minimalny przekrój: 10 mm² Cu albo 16 mm² Al. To nie jest detal, który można pominąć w imię oszczędności, bo w tym miejscu błędy najdrożej wychodzą po czasie. Kiedy już znamy parametry pracy, trzeba jeszcze zadbać o trasę prowadzenia, bo sama teoria nie obroni się w źle poprowadzonym budynku.
Gdzie prowadzić linię, żeby ułatwić serwis i ograniczyć ryzyko
Na papierze kabel jest tylko linią, ale w realnym budynku jego trasa ma ogromne znaczenie. Ja zawsze zakładam, że przewód powinien być prowadzony tak, żeby dało się go skontrolować, naprawić i ewentualnie wymienić bez burzenia połowy wykończenia. W praktyce najwięcej problemów rodzi nie sama technologia, tylko późniejsza eksploatacja.
- Najlepiej prowadzić go w miejscach łatwo dostępnych, takich jak klatki schodowe, piwnice, korytarze techniczne lub szyby instalacyjne.
- Trasa powinna być chroniona przed uszkodzeniami mechanicznymi, zwłaszcza tam, gdzie mogą pojawić się remonty lub ruch transportowy.
- Przejścia przez ściany i stropy wymagają właściwych przepustów oraz uszczelnień przeciwpożarowych.
- Nie warto zamykać połączeń i zacisków pod stałą zabudową, bo późniejszy serwis staje się wtedy niepotrzebnie kosztowny.
- Dobrze jest zostawić miejsce na rozbudowę, szczególnie jeśli budynek ma potencjał do dołożenia nowych odbiorników albo nowych źródeł energii.
W budynkach wielorodzinnych to właśnie trasa instalacji często decyduje o tym, czy modernizacja będzie szybka, czy zamieni się w serię kosztownych ingerencji w ściany i piony. I tu dochodzimy do kolejnej decyzji, która na etapie projektu wydaje się prostsza niż jest w rzeczywistości: z czego tę linię wykonać.
Miedź czy aluminium i co naprawdę się opłaca
Wybór materiału nie sprowadza się do pytania „co jest lepsze”. Oba rozwiązania mają sens, ale w innych warunkach. Miedź jest bardziej przewodząca i pozwala uzyskać mniejszy przekrój przy tej samej obciążalności, natomiast aluminium jest lżejsze i zwykle korzystniejsze przy długich odcinkach oraz większych przekrojach, o ile montaż jest zrobiony bardzo starannie.
| Cecha | Miedź | Aluminium | Moja praktyczna ocena |
|---|---|---|---|
| Przewodność | Wyższa | Niższa, więc zwykle potrzeba większego przekroju | Miedź wygrywa tam, gdzie brakuje miejsca na grubszy przewód |
| Masa | Większa | Niższa | Aluminium ułatwia prowadzenie dłuższych tras i pionów |
| Połączenia | Bardziej wybacza drobne błędy montażowe | Wymaga większej staranności przy końcówkach i zaciskach | Przy aluminium jakość osprzętu i montażu ma większe znaczenie |
| Koszt materiałowy | Zwykle wyższy | Zwykle niższy | Aluminium bywa rozsądnym wyborem przy większych przekrojach i dłuższych odcinkach |
Najczęściej dobrze sprawdza się prosta zasada: jeśli trasa jest krótka, a przestrzeń montażowa ograniczona, miedź daje większy komfort projektowy. Jeśli odcinek jest długi i przewiduję większą moc, aluminium może być logiczne, ale tylko wtedy, gdy osprzęt, końcówki i dokręcenie są wykonane bez kompromisów. Jeżeli przewód ma pełnić funkcję PEN, nie schodzę poniżej 10 mm² Cu albo 16 mm² Al. Właśnie przy modernizacji starych instalacji widać najlepiej, jak bardzo ten wybór wpływa na bezpieczeństwo i koszty późniejszej eksploatacji.
Najczęstsze błędy przy modernizacji starych instalacji
W starszych budynkach problemem nie jest wyłącznie wiek instalacji. Równie często kłopotem okazuje się to, że linia była projektowana na inne zużycie energii, inną technologię i inną liczbę odbiorników. Ja najczęściej widzę trzy klasy błędów: zbyt mały przekrój, zły stan połączeń i brak zapasu na nowe obciążenia.
| Objaw | Co zwykle oznacza | Co robię w pierwszej kolejności |
|---|---|---|
| Ciepłe zaciski lub obudowa rozdzielnicy | Luz, utlenienie albo przeciążenie | Sprawdzam połączenia, moment dokręcenia i stan końcówek |
| Przygasanie świateł przy starcie dużych urządzeń | Za duży spadek napięcia | Weryfikuję przekrój, długość trasy i aktualne obciążenie |
| Częste wyłączanie zabezpieczeń bez wyraźnej awarii | Źle dobrane zabezpieczenia albo przeciążenie linii | Sprawdzam selektywność i bilans mocy |
| Brak miejsca na nowe aparaty i przewody | Brak rezerwy w projekcie i w szafie rozdzielczej | Oceniam, czy potrzebna jest przebudowa całego odcinka, a nie tylko drobna naprawa |
W blokach z lat 60. i 70. problemem bywa nie tylko sam przekrój, ale też stara logika całego układu, często z przewodem PEN prowadzonym w warunkach, które dziś po prostu nie dają już komfortu eksploatacyjnego. W takich budynkach sama wymiana jednego elementu rzadko rozwiązuje wszystko. Jeśli planowana jest większa modernizacja, lepiej od razu spojrzeć szerzej i ocenić, czy instalacja ma szansę obsłużyć nowe źródła oraz odbiory energii.
Zanim dołożysz fotowoltaikę albo ładowarkę, sprawdź jeszcze ten odcinek
To właśnie tutaj widać, że rozdział energii w budynku nie kończy się na puszczeniu przewodu z punktu A do punktu B. Jeśli obiekt ma pracować z fotowoltaiką, pompą ciepła albo ładowarką EV, ja patrzę już nie tylko na pobór, ale także na możliwy przepływ energii w drugą stronę. Taka zmiana potrafi ujawnić słabe punkty instalacji, które wcześniej nie dawały żadnych objawów.
- Sprawdzam, czy linia ma zapas prądowy przy jednoczesnej pracy największych odbiorników.
- Weryfikuję spadek napięcia zarówno przy poborze, jak i przy oddawaniu energii z PV.
- Oceniając zabezpieczenia, patrzę na ich selektywność, a nie tylko na wartość znamionową.
- Kontroluję stan złączy, zacisków i rozdzielnicy, bo nowe źródło energii nie naprawi słabych połączeń.
- Sprawdzam, czy trasa umożliwia późniejszy serwis i czy zostawiono miejsce na dalszą rozbudowę.
- Porządkuję układ PE, N i ewentualnego PEN, żeby instalacja była czytelna także po modernizacji.
Jeżeli którykolwiek z tych punktów budzi wątpliwość, traktuję to jako sygnał, że nie warto oszczędzać na samym odcinku zasilającym. Dobrze zaprojektowana wewnętrzna linia zasilająca ma być przewidywalna, bezpieczna i gotowa na kolejne obciążenia, bo właśnie ona najczęściej decyduje o tym, czy cały budynek będzie rozwijał się bez problemów, czy zacznie się potykać o własną instalację.
