Dobór bezpieczników do rozdzielni: Poradnik eksperta Borysa Sadowskiego

Prawidłowy dobór bezpieczników do domowej rozdzielni elektrycznej to nie tylko kwestia zgodności z normami, ale przede wszystkim fundament bezpieczeństwa i niezawodności całej instalacji. Jako Borys Sadowski, chcę Ci pokazać, jak świadomie i skutecznie zabezpieczyć swój dom, unikając kosztownych błędów i zagrożeń. Czytając ten artykuł, zyskasz kompleksową wiedzę, która pozwoli Ci podjąć świadome decyzje dotyczące ochrony Twojej rodziny i sprzętu.

Bezpieczniki w domu: dlaczego ich prawidłowy dobór jest kluczowy?

Rola rozdzielni elektrycznej: więcej niż tylko skrzynka z przełącznikami

Rozdzielnia elektryczna to prawdziwe serce Twojej domowej instalacji. To właśnie w niej, niczym w centrum dowodzenia, prąd jest rozdzielany na poszczególne obwody od oświetlenia, przez gniazdka, aż po specjalistyczne urządzenia kuchenne czy łazienkowe. Co więcej, to właśnie tutaj montowane są wszystkie kluczowe zabezpieczenia, które chronią zarówno urządzenia, jak i przede wszystkim Ciebie i Twoich bliskich przed skutkami zwarć, przeciążeń czy porażeń prądem. Prawidłowo zaprojektowana i wykonana rozdzielnia to gwarancja spokoju i funkcjonalności na lata.

Skutki błędnego doboru zabezpieczeń: od awarii sprzętu po ryzyko pożaru

Niestety, jako doświadczony elektryk, często widuję, jak lekceważenie zasad doboru zabezpieczeń prowadzi do poważnych problemów. Błędy w tym obszarze mogą mieć naprawdę opłakane skutki:

• Uszkodzenie sprzętu: Niewłaściwie dobrane bezpieczniki mogą nie zadziałać na czas, co w przypadku przepięć czy przeciążeń prowadzi do zniszczenia drogiej elektroniki i sprzętu AGD.
• Przegrzewanie się przewodów: Zbyt duży bezpiecznik nie ochroni przewodów przed nadmiernym prądem, co może spowodować ich przegrzewanie, topienie izolacji i w konsekwencji zwarcie.
• Ryzyko pożaru: Przegrzewające się przewody to prosta droga do zapłonu izolacji i pożaru, który może zagrozić całemu domowi. To jeden z najgroźniejszych skutków błędnego doboru zabezpieczeń.
• Porażenie prądem: Brak lub niewłaściwy wyłącznik różnicowoprądowy to bezpośrednie zagrożenie dla życia. W przypadku upływu prądu, brak ochrony może skutkować śmiertelnym porażeniem.
• Niepotrzebne wyłączanie się prądu: Zbyt czułe lub źle dobrane zabezpieczenia mogą powodować irytujące, nieuzasadnione wyłączanie się prądu w całym domu lub w poszczególnych obwodach, utrudniając codzienne funkcjonowanie.

Poznaj podstawy: trzy kluczowe typy zabezpieczeń w Twojej rozdzielni

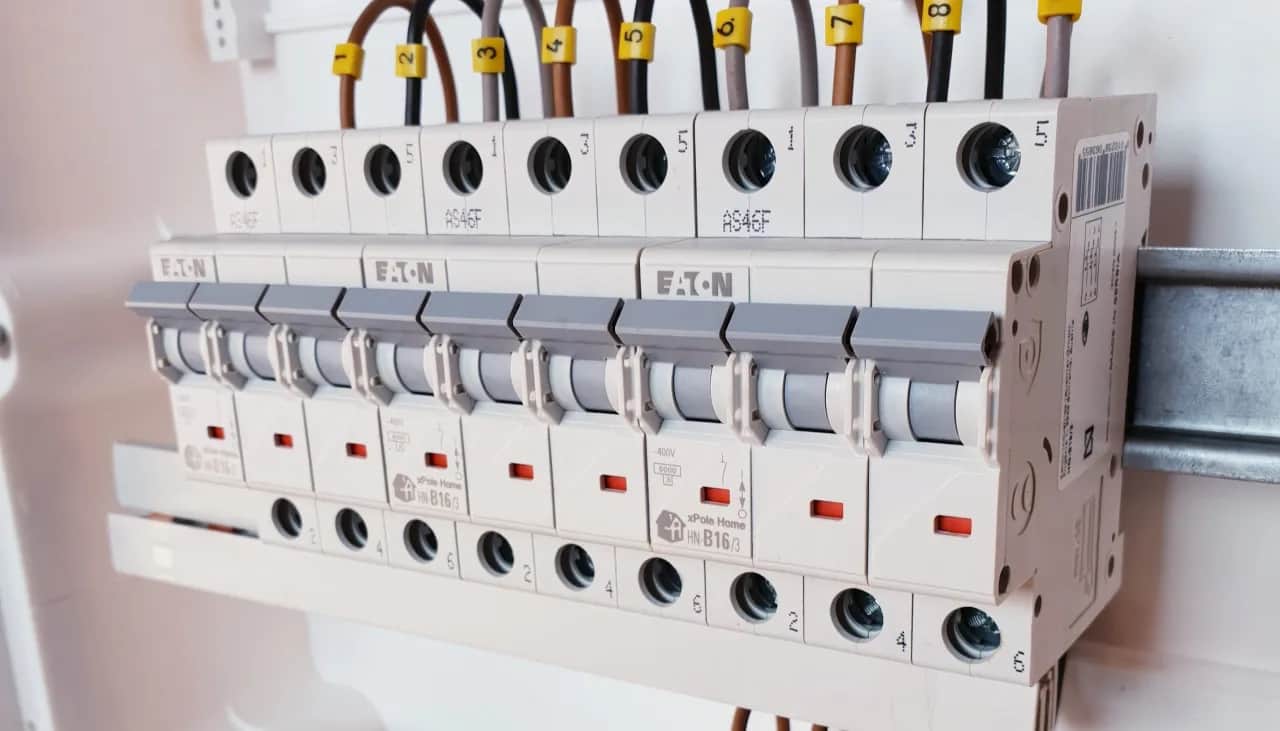

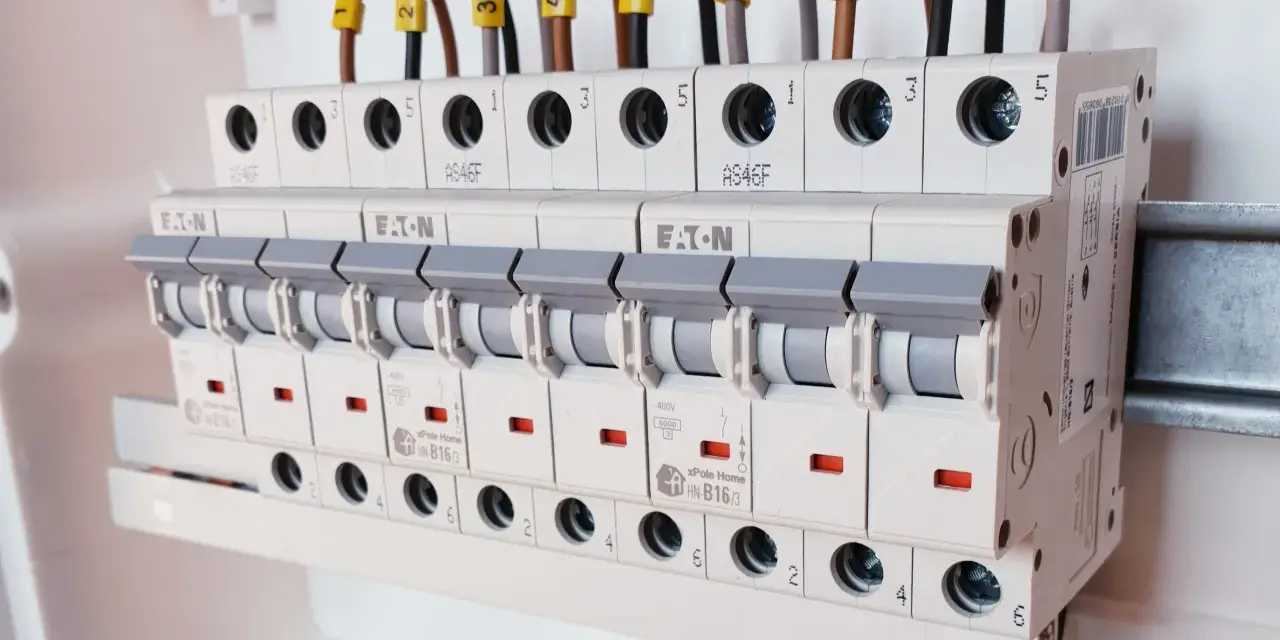

Wyłączniki nadprądowe (MCB): pierwsza linia obrony przed zwarciem i przeciążeniem

Wyłączniki nadprądowe, potocznie nazywane "eskami", to absolutna podstawa każdej instalacji elektrycznej. Ich głównym zadaniem jest ochrona przewodów przed dwoma rodzajami zagrożeń: zwarciem, czyli nagłym, bardzo dużym wzrostem prądu, oraz przeciążeniem, czyli zbyt długotrwałym przepływem prądu o wartości przekraczającej dopuszczalną dla danego obwodu. W budownictwie mieszkaniowym najczęściej spotykamy wyłączniki o charakterystyce B i C. Charakterystyka B jest standardem dla obwodów oświetleniowych (np. B10) i gniazdek ogólnego przeznaczenia (np. B16), natomiast charakterystyka C stosowana jest tam, gdzie występują wyższe prądy rozruchowe, na przykład w przypadku silników elektrycznych czy niektórych urządzeń AGD.

Wyłączniki różnicowoprądowe (RCD): cichy strażnik chroniący Twoje życie przed porażeniem

Wyłączniki różnicowoprądowe, czyli "różnicówki", to moim zdaniem jedno z najważniejszych zabezpieczeń w każdym domu, bo to one chronią bezpośrednio życie ludzkie. Ich działanie polega na monitorowaniu równowagi prądu płynącego do urządzenia i wracającego z niego. Jeśli nastąpi upływ prądu na przykład przez ciało człowieka dotykającego uszkodzonego urządzenia "różnicówka" natychmiast wykryje tę różnicę i odłączy zasilanie. Standardowa czułość dla zastosowań domowych to 30mA, co jest wartością bezpieczną dla człowieka. Zgodnie z aktualnymi normami i moimi zaleceniami, w rozdzielni domowej powinno się instalować kilka RCD, a dla nowoczesnych urządzeń zawsze wybierać typ A.

Ograniczniki przepięć (SPD): tarcza Twojej elektroniki przed burzą i awariami sieci

Ograniczniki przepięć (SPD) to nic innego jak tarcza ochronna dla Twojej elektroniki. Chronią one instalację przed nagłymi, krótkotrwałymi wzrostami napięcia, które mogą być spowodowane przez wyładowania atmosferyczne (uderzenia pioruna) lub awarie w sieci energetycznej. W Polsce, zgodnie z przepisami, na głównym zabezpieczeniu instalacji domowej obowiązkowe są kombinowane ograniczniki Typu 1+2 (B+C). W bardziej rozbudowanych instalacjach, szczególnie tam, gdzie mamy bardzo czułe urządzenia elektroniczne, warto rozważyć dodatkowe ograniczniki Typu 3 (D), montowane bliżej chronionego sprzętu. To inwestycja, która zwraca się, chroniąc drogi sprzęt RTV i AGD.

Oznaczenia na bezpiecznikach: co musisz wiedzieć o kluczowych parametrach?

Charakterystyka B czy C? Kiedy wybrać standard, a kiedy wzmocnioną ochronę

Wybór odpowiedniej charakterystyki wyłącznika nadprądowego jest kluczowy dla prawidłowego funkcjonowania i bezpieczeństwa instalacji. Zbyt niska charakterystyka może prowadzić do nieuzasadnionych wyłączeń, a zbyt wysoka do braku odpowiedniej ochrony.

Charakterystyka	Zastosowanie i przykłady
Typ B (tzw. "szybka")	Stosowana w obwodach, gdzie prądy rozruchowe są niewielkie. Idealna do obwodów oświetleniowych (np. B10) oraz gniazdek ogólnego przeznaczenia (np. B16), gdzie podłączane są standardowe urządzenia domowe, takie jak telewizor, komputer, ładowarki. Wyłącznik zadziała, gdy prąd zwarciowy przekroczy 3-5 krotność prądu znamionowego.
Typ C (tzw. "zwłoczna")	Przeznaczona do obwodów z urządzeniami o większych prądach rozruchowych, które przez krótki czas po włączeniu pobierają znacznie więcej prądu niż w normalnej pracy. Przykładem są silniki elektryczne (np. w pompie, odkurzaczu przemysłowym), płyty indukcyjne, spawarki czy niektóre urządzenia AGD (np. duża zmywarka, pralka). Wyłącznik zadziała, gdy prąd zwarciowy przekroczy 5-10 krotność prądu znamionowego.

Ampery (A) i miliampery (mA): co oznaczają wartości prądu na poszczególnych aparatach?

Wartości prądu na bezpiecznikach informują nas o ich zdolnościach ochronnych. Dla wyłączników nadprądowych (MCB) kluczowy jest prąd znamionowy, wyrażony w Amperach (A). Określa on maksymalny prąd, jaki może płynąć przez obwód bez wyłączenia zabezpieczenia. Należy pamiętać, że prąd znamionowy musi być ściśle dopasowany do przekroju przewodów w instalacji. Przykładowo, dla przewodu o przekroju 1,5 mm² stosuje się zazwyczaj zabezpieczenie B10, natomiast dla 2,5 mm² B16. Przewymiarowanie bezpiecznika względem przekroju przewodu to prosta droga do przegrzania i pożaru.

Dla wyłączników różnicowoprądowych (RCD) najważniejsza jest czułość, wyrażona w miliamperach (mA). Wskazuje ona, jak mały prąd upływu jest w stanie wykryć i na niego zareagować. W instalacjach domowych standardem jest czułość 30mA.

• Typowe wartości prądu znamionowego (A) dla MCB: 10A, 16A, 20A, 25A, 32A.
• Typowe wartości czułości (mA) dla RCD: 30mA (ochrona przed porażeniem), 100mA, 300mA (ochrona przeciwpożarowa).

Typ AC, A czy F? Jakiego wyłącznika RCD potrzebuje Twój nowoczesny sprzęt AGD?

W dobie coraz bardziej zaawansowanej elektroniki w naszych domach, wybór odpowiedniego typu wyłącznika różnicowoprądowego stał się niezwykle istotny. Wyłączniki typu AC, które reagują jedynie na sinusoidalne prądy upływu, są już niewystarczające dla większości nowoczesnych urządzeń. Sprzęty takie jak komputery, ładowarki, płyty indukcyjne czy pralki z silnikami inwerterowymi generują pulsujące prądy upływu. Właśnie dlatego, zgodnie z normami i moimi zaleceniami, w nowych instalacjach należy bezwzględnie stosować wyłączniki różnicowoprądowe typu A. Reagują one zarówno na prądy przemienne sinusoidalne, jak i na pulsujące jednokierunkowe, zapewniając pełną i skuteczną ochronę. Typ F to jeszcze bardziej zaawansowane RCD, stosowane w specyficznych zastosowaniach, np. do obwodów z pompami ciepła czy falownikami, ale w typowej instalacji domowej typ A jest wystarczający i obowiązkowy.

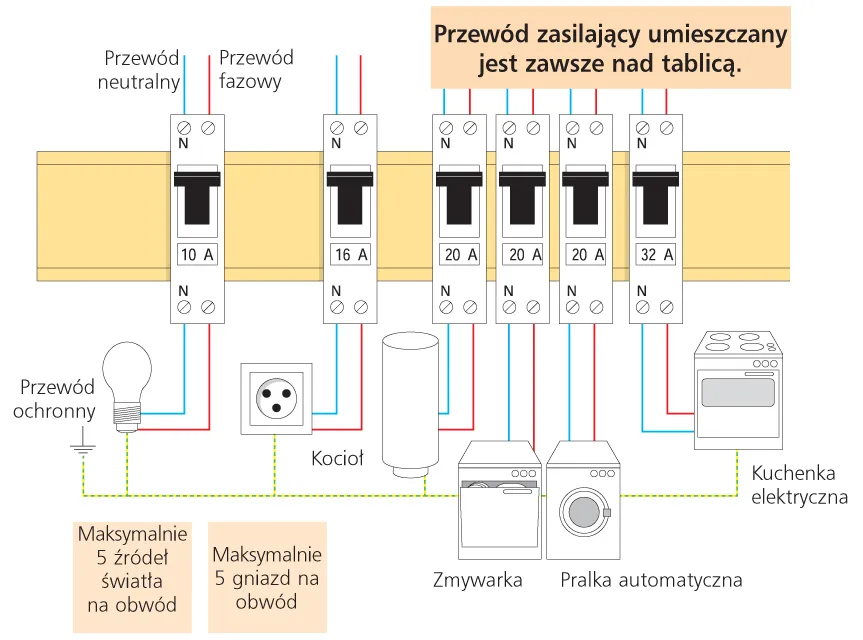

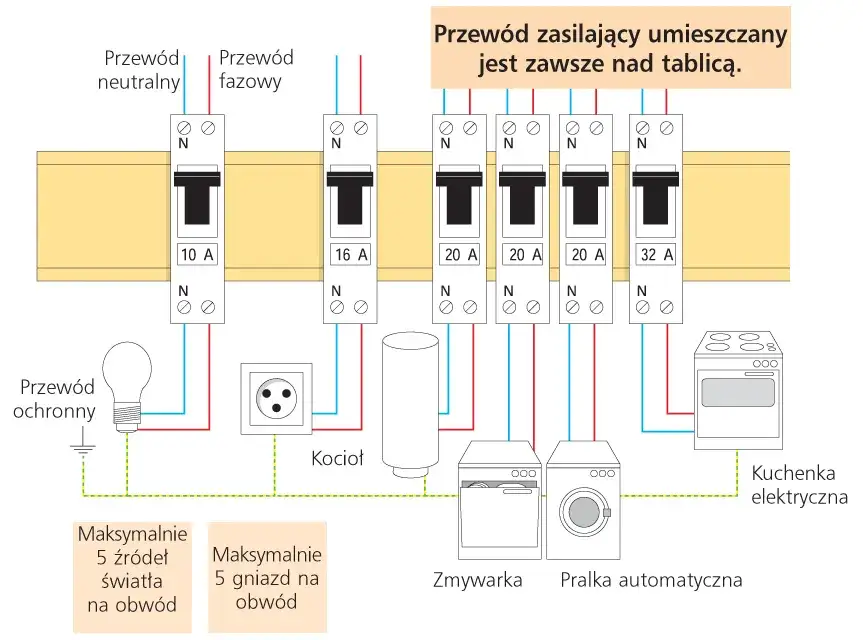

Dobór bezpieczników krok po kroku: przewodnik po obwodach w Twoim domu

Obwody oświetleniowe: dlaczego B10 to najczęstszy i najbezpieczniejszy wybór

Dla obwodów oświetleniowych, zarówno tych z tradycyjnymi żarówkami, jak i nowoczesnymi oprawami LED, standardowym i najbezpieczniejszym wyborem jest wyłącznik nadprądowy B10. Jest to zabezpieczenie o charakterystyce B i prądzie znamionowym 10 Amperów. Taki dobór jest ściśle powiązany z przekrojem przewodów, które zazwyczaj stosuje się w obwodach oświetleniowych 1,5 mm². B10 skutecznie chroni te przewody przed przeciążeniem i zwarciem, jednocześnie minimalizując ryzyko nieuzasadnionych wyłączeń.

Gniazdka ogólnego użytku: standard B16 i jego związek z przekrojem przewodu 2, 5 mm²

W przypadku gniazdek ogólnego użytku, do których podłączamy większość domowych urządzeń, standardem jest wyłącznik nadprądowy B16. Oznacza to charakterystykę B i prąd znamionowy 16 Amperów. Ten wybór jest skorelowany z przekrojem przewodów 2,5 mm², które są zazwyczaj stosowane w obwodach gniazdkowych. B16 zapewnia odpowiednią ochronę przed przeciążeniem, które może wystąpić, gdy do jednego obwodu podłączymy kilka urządzeń o większej mocy, jednocześnie chroniąc przewody przed przegrzaniem w przypadku zwarcia.

Kuchnia pod specjalnym nadzorem: jak zabezpieczyć płytę indukcyjną, piekarnik i zmywarkę

Kuchnia to prawdziwe centrum energetyczne domu, gdzie pracuje wiele urządzeń o dużej mocy. Właśnie dlatego wymaga ona szczególnej uwagi przy doborze zabezpieczeń:

• Płyta indukcyjna: To jedno z najbardziej wymagających urządzeń. Często zasilana jest trójfazowo, co wymaga dedykowanego zabezpieczenia nadprądowego, zazwyczaj C16 lub C20 (w zależności od mocy płyty). Co więcej, obwód płyty indukcyjnej powinien być chroniony osobnym wyłącznikiem różnicowoprądowym typu A.
• Piekarnik: Piekarnik elektryczny powinien mieć oddzielny obwód z własnym wyłącznikiem nadprądowym, najczęściej B16 lub C16, w zależności od jego mocy i charakterystyki rozruchowej.
• Zmywarka: Podobnie jak piekarnik, zmywarka powinna być podłączona do oddzielnego obwodu, zabezpieczonego wyłącznikiem nadprądowym B16.
• Pralka: Chociaż często znajduje się w łazience, jej wymagania są podobne. Pralka również powinna mieć dedykowany obwód z zabezpieczeniem B16.

Łazienka i pralnia: gdzie bezwzględnie musisz zastosować wyłącznik różnicowoprądowy 30mA

Łazienka i pralnia to miejsca o podwyższonym ryzyku porażenia prądem ze względu na obecność wody i wilgoci. Dlatego też, zgodnie z normami i zdrowym rozsądkiem, bezwzględnie konieczne jest stosowanie wyłączników różnicowoprądowych 30mA dla wszystkich obwodów zasilających gniazdka i urządzenia w tych pomieszczeniach. To kluczowy element ochrony życia, który w przypadku awarii sprzętu lub przypadkowego kontaktu z prądem, natychmiast odłączy zasilanie, minimalizując ryzyko poważnego urazu.

Garaż i warsztat: dobór zabezpieczeń do gniazd siłowych i urządzeń o dużym prądzie rozruchowym

Garaż i warsztat to często miejsca, gdzie używamy elektronarzędzi, spawarek, kompresorów czy innych urządzeń o dużym prądzie rozruchowym. W takich przypadkach, szczególnie dla gniazd siłowych (trójfazowych), konieczne jest zastosowanie wyłączników nadprądowych o charakterystyce C. Przykładowo, dla gniazda siłowego 16A, często stosuje się zabezpieczenie C16. Charakterystyka C jest bardziej "zwłoczna", co pozwala na bezpieczne uruchomienie urządzeń, które na krótki czas pobierają znacznie więcej prądu, nie powodując nieuzasadnionych wyłączeń. Warto również pamiętać o odpowiednim zabezpieczeniu różnicowoprądowym dla tych obwodów.

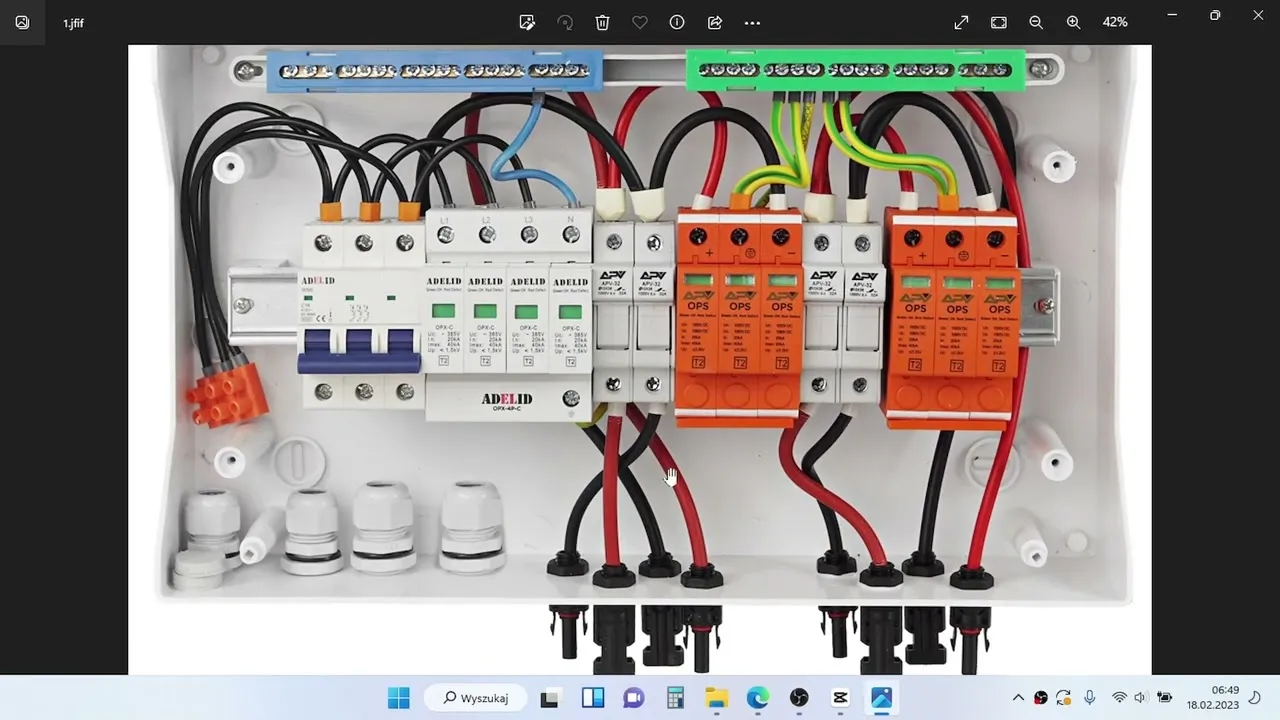

Fotowoltaika w domu: jakie zabezpieczenia są niezbędne w rozdzielni?

Ochrona po stronie prądu stałego (DC): zabezpieczenie paneli i falownika

Instalacja fotowoltaiczna to system, który generuje prąd stały (DC) z paneli słonecznych, a następnie przekształca go na prąd przemienny (AC) za pomocą falownika. Zabezpieczenia po stronie DC są absolutnie kluczowe dla ochrony samych paneli i falownika. Obejmują one przede wszystkim rozłączniki izolacyjne DC, które umożliwiają bezpieczne odłączenie paneli od falownika w razie potrzeby (np. podczas prac serwisowych czy pożaru). Dodatkowo stosuje się specjalne bezpieczniki DC, które chronią stringi paneli przed prądami przetężeniowymi i zwarciami. Ich dobór zależy od konfiguracji i mocy instalacji.

Zabezpieczenia po stronie prądu przemiennego (AC): jak bezpiecznie wpiąć fotowoltaikę do domowej sieci

Po stronie prądu przemiennego (AC), czyli tam, gdzie falownik podłącza się do domowej sieci elektrycznej, również niezbędne są odpowiednie zabezpieczenia. Przede wszystkim jest to dodatkowy wyłącznik nadprądowy, dobrany do mocy falownika i przekroju przewodów. Jego zadaniem jest ochrona obwodu zasilającego falownik przed przeciążeniem i zwarciem. Bardzo często, dla zwiększenia bezpieczeństwa i zgodności z normami, stosuje się również osobny wyłącznik różnicowoprądowy typu A lub F dla obwodu fotowoltaicznego. Zapewnia to ochronę przed prądami upływu generowanymi przez falownik i inne komponenty systemu PV.

Czy potrzebujesz dodatkowego ogranicznika przepięć dla instalacji PV?

Absolutnie tak! Instalacje fotowoltaiczne są szczególnie narażone na przepięcia, zarówno te pochodzące z sieci energetycznej, jak i te wywołane wyładowaniami atmosferycznymi. Panele fotowoltaiczne, często montowane na dachu, stanowią swoisty "odbiornik" dla wyładowań. Dlatego też, oprócz głównych ograniczników przepięć w rozdzielni domowej, konieczne jest zastosowanie dedykowanych ograniczników przepięć (SPD) dla instalacji fotowoltaicznej. Montuje się je zarówno po stronie DC (ochrona paneli i falownika), jak i po stronie AC (ochrona przed przepięciami z sieci). To inwestycja, która chroni bardzo drogie komponenty systemu PV przed zniszczeniem.

Unikaj tych błędów: najczęstsze pomyłki przy planowaniu rozdzielni

Błąd #1: Jeden wyłącznik różnicowoprądowy na cały dom dlaczego to już nie jest dobra praktyka?

Kiedyś, w starszych instalacjach, zdarzało się stosować jeden wyłącznik różnicowoprądowy dla całego domu. Dziś, jako Borys Sadowski, zdecydowanie odradzam takie rozwiązanie. Dlaczego? Ponieważ w przypadku jakiejkolwiek awarii nawet drobnego upływu prądu w jednym, konkretnym obwodzie (np. uszkodzona lampka nocna) cały dom zostaje pozbawiony prądu. To nie tylko ogromna niedogodność, ale także utrudnia lokalizację usterki. Nowoczesne normy i dobre praktyki nakazują stosowanie kilku RCD, dzieląc instalację na strefy (np. osobny RCD dla łazienki, kuchni, gniazdek ogólnego użytku). Dzięki temu, w razie awarii, prąd wyłączy się tylko w uszkodzonej części instalacji, a reszta domu pozostanie funkcjonalna.

Błąd #2: Przewymiarowanie bezpiecznika ("dam mocniejszy na zapas") prosta droga do przegrzania instalacji

To jeden z najgroźniejszych i niestety wciąż spotykanych błędów. Myślenie "dam mocniejszy bezpiecznik na zapas, żeby mi nie wybijało" jest skrajnie niebezpieczne. Wyłącznik nadprądowy ma za zadanie chronić przede wszystkim przewody w ścianach. Jeśli zamontujesz bezpiecznik o zbyt wysokim prądzie znamionowym (np. B20 zamiast B16 dla przewodu 2,5 mm²), to w przypadku przeciążenia, zanim bezpiecznik zadziała, przewody mogą się przegrzać, stopić izolację, a nawet doprowadzić do pożaru. Bezpiecznik musi być zawsze dobrany do najsłabszego ogniwa w obwodzie, czyli do przekroju i obciążalności prądowej przewodów. Nigdy nie przewymiarowuj bezpieczników!

Błąd #3: Ignorowanie wymogów dla urządzeń elektronicznych i stosowanie RCD typu AC

Jak już wspominałem, nowoczesne urządzenia elektroniczne, takie jak komputery, ładowarki, sprzęt RTV, a nawet niektóre pralki czy zmywarki, generują pulsujące prądy upływu. Wyłączniki różnicowoprądowe typu AC nie są w stanie wykryć tych prądów, co oznacza, że w przypadku awarii i upływu prądu, nie zapewnią one ochrony przed porażeniem. Stosowanie RCD typu AC w nowej lub modernizowanej instalacji, gdzie będą pracować takie urządzenia, jest błędem. Zawsze wybieraj wyłączniki różnicowoprądowe typu A, które są przystosowane do wykrywania zarówno prądów sinusoidalnych, jak i pulsujących jednokierunkowych, zapewniając pełne bezpieczeństwo.

Marka i jakość: czy producent bezpieczników ma znaczenie?

Na co zwrócić uwagę przy zakupie poza ceną? Certyfikaty i jakość wykonania

Wybierając bezpieczniki i inną aparaturę modułową do rozdzielni, cena nie powinna być jedynym kryterium. Jakość i niezawodność mają tu kluczowe znaczenie dla bezpieczeństwa całej instalacji. Zawsze polecam wybierać produkty renomowanych producentów, którzy są znani z wysokiej jakości i spełniania rygorystycznych norm. Tanie zamienniki z niepewnego źródła mogą nie zadziałać prawidłowo w krytycznej sytuacji, co może mieć katastrofalne skutki.

Przy zakupie zwróć uwagę na:

• Certyfikaty: Upewnij się, że produkty posiadają wymagane certyfikaty, takie jak znak CE, potwierdzający zgodność z europejskimi dyrektywami, oraz zgodność z polskimi normami (np. PN-HD 60364).
• Renomę producenta: Wybieraj sprawdzonych producentów, którzy mają ugruntowaną pozycję na rynku i dobrą opinię wśród elektryków.
• Jakość wykonania: Nawet wizualnie można ocenić jakość. Solidne materiały, precyzyjne spasowanie elementów i czytelne oznaczenia to dobre sygnały.
• Parametry techniczne: Dokładnie sprawdź, czy parametry na produkcie (charakterystyka, prąd znamionowy, czułość) odpowiadają Twoim wymaganiom i projektowi instalacji.

Montaż rozdzielni: kiedy niezbędna jest pomoc elektryka z uprawnieniami?

Dlaczego samodzielny montaż rozdzielni jest niebezpieczny i niezgodny z prawem?

Chociaż kusi, aby zaoszczędzić i spróbować samodzielnie zająć się montażem lub modyfikacją rozdzielni elektrycznej, muszę to jasno powiedzieć: jest to działanie skrajnie niebezpieczne i niezgodne z polskim prawem budowlanym oraz normami. Praca z prądem, zwłaszcza w tak kluczowym punkcie instalacji, wymaga specjalistycznej wiedzy, doświadczenia i odpowiednich uprawnień (SEP). Ryzyko porażenia prądem, spowodowania zwarcia, a w konsekwencji pożaru, jest ogromne. Ponadto, samodzielny montaż może skutkować utratą gwarancji na urządzenia, problemami z ubezpieczeniem w razie awarii, a nawet odpowiedzialnością prawną. Zawsze powierzaj te prace wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami.

Przeczytaj również: Jak podłączyć dom do prądu? Uniknij błędów i oszczędź!

Pomiary po montażu: ostateczne potwierdzenie, że Twoja instalacja jest bezpieczna

Po zakończeniu montażu lub modernizacji rozdzielni, praca elektryka nie kończy się na podłączeniu przewodów. Niezbędne jest wykonanie kompleksowych pomiarów i testów, które potwierdzą, że instalacja jest bezpieczna i działa zgodnie z obowiązującymi normami. Pomiary takie obejmują m.in. rezystancję izolacji, impedancję pętli zwarcia, skuteczność działania wyłączników różnicowoprądowych oraz ciągłość przewodów ochronnych. Tylko elektryk z odpowiednimi uprawnieniami może wykonać te pomiary i wystawić protokół, który jest ostatecznym potwierdzeniem bezpieczeństwa i zgodności instalacji. To kluczowy etap, którego nigdy nie wolno pomijać, jeśli zależy Ci na spokoju i bezpieczeństwie Twojego domu.
