Rozdzielnica elektryczna w domu: Jak wybrać bezpieczną i przyszłościową?

Ten artykuł stanowi kompleksowy poradnik dla osób planujących budowę lub modernizację domu jednorodzinnego, który pomoże podjąć świadomą decyzję o wyborze odpowiedniej rozdzielnicy elektrycznej, zapewniając bezpieczeństwo i funkcjonalność instalacji na lata.

Rola rozdzielnicy: więcej niż tylko skrzynka z bezpiecznikami

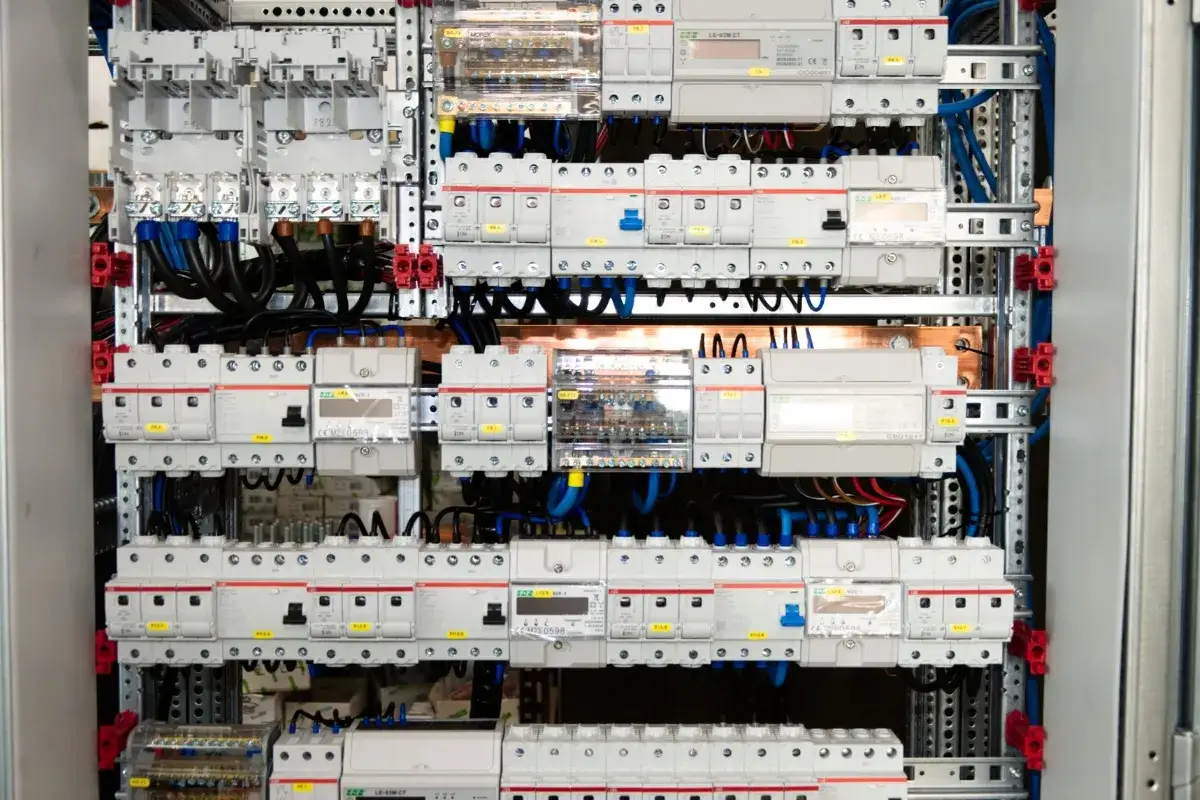

Zrozumieć budowę: kluczowe elementy, o których musisz wiedzieć

Zanim zagłębimy się w szczegóły wyboru, warto zrozumieć, co tak naprawdę kryje się wewnątrz rozdzielnicy. Jako ekspert, zawsze podkreślam, że znajomość tych podstaw jest kluczowa dla świadomej decyzji. Oto najważniejsze elementy, które znajdziesz w standardowej rozdzielnicy domowej:

• Rozłącznik izolacyjny (wyłącznik główny): To Twój główny "wyłącznik" prądu w domu. Umożliwia całkowite odłączenie zasilania w całym budynku, co jest absolutnie niezbędne podczas prac serwisowych czy w sytuacjach awaryjnych.
• Ochronnik przepięć (SPD): Nazywany też ogranicznikiem przepięć, to tarcza ochronna dla Twojej instalacji i podłączonych urządzeń. Chroni je przed nagłymi skokami napięcia, które mogą być wywołane na przykład przez wyładowania atmosferyczne (burze) lub awarie w sieci energetycznej.
• Wyłączniki różnicowoprądowe (RCD, "różnicówki"): To kluczowy element chroniący przed porażeniem prądem elektrycznym. Wykrywają one nawet niewielkie upływy prądu i natychmiast odcinają zasilanie. Pamiętaj, że są one obowiązkowe dla obwodów gniazd wtyczkowych oraz w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy pralnie.
• Wyłączniki nadprądowe (MCB, "eski"): Pełnią funkcję strażników poszczególnych obwodów. Zabezpieczają instalację przed skutkami zwarć i przeciążeń, co chroni przewody przed przegrzaniem i uszkodzeniem, a także podłączone do nich urządzenia.
• Lampki sygnalizacyjne: Choć nie są elementem zabezpieczającym, to praktyczne wskaźniki, które informują o obecności napięcia na poszczególnych fazach w instalacji.
• Szyny łączeniowe (grzebieniowe): Służą do estetycznego i bezpiecznego łączenia aparatów modułowych w rozdzielnicy. Dzięki nim połączenia są uporządkowane i zajmują mniej miejsca.

Każdy z tych elementów ma swoje ściśle określone zadanie, a ich prawidłowy dobór i montaż to podstawa bezpiecznej i niezawodnej instalacji.

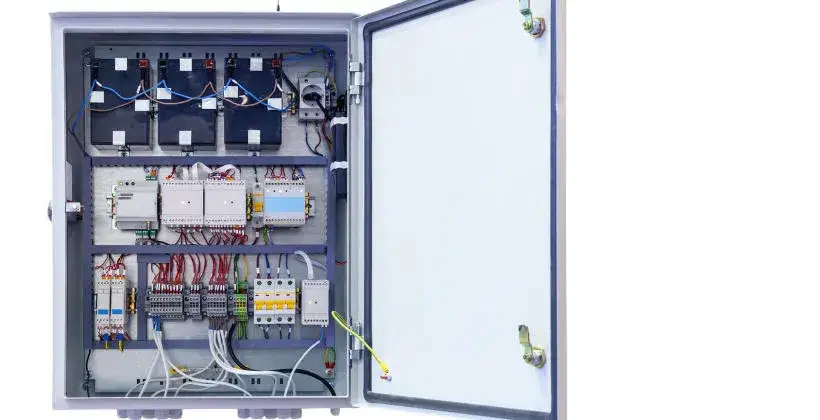

Rozdzielnica: podtynkowa czy natynkowa? Wybór ma znaczenie

Kiedy już wiesz, co kryje się w rozdzielnicy, czas zastanowić się nad jej zewnętrzną formą. Wybór między modelem podtynkowym a natynkowym to nie tylko kwestia estetyki, ale i praktyczności. Jako doświadczony elektryk, widziałem wiele instalacji i wiem, że każdy z tych typów ma swoje idealne zastosowanie.

Rozdzielnica podtynkowa: dyskretne rozwiązanie dla nowoczesnych wnętrz

Rozdzielnica natynkowa: praktyczny wybór do garażu i pomieszczeń gospodarczych

Z kolei rozdzielnice natynkowe montuje się bezpośrednio na powierzchni ściany. Są one prostsze i szybsze w instalacji, ponieważ nie wymagają kucia. Z tego powodu są często wybierane do pomieszczeń gospodarczych, takich jak garaże, piwnice, kotłownie czy pralnie, gdzie estetyka nie jest priorytetem, a liczy się funkcjonalność i łatwość dostępu. To także świetne rozwiązanie przy modernizacjach starych instalacji, gdy nie chcemy ingerować w strukturę ścian.

Tworzywo czy metal? Który materiał obudowy sprawdzi się najlepiej?

Jeśli chodzi o materiał obudowy, najczęściej spotkasz się z rozdzielnicami wykonanymi z wysokiej jakości tworzyw sztucznych. Są one lekkie, łatwe w obróbce i odporne na korozję. Rzadziej stosuje się obudowy metalowe, które są bardziej wytrzymałe mechanicznie, ale też droższe i cięższe. Niezależnie od wyboru, zawsze upewnij się, że materiał, z którego wykonana jest obudowa, jest trudnopalny. To absolutna podstawa bezpieczeństwa i wymóg norm.

Jak dobrać rozmiar rozdzielnicy? Myśl o przyszłości

Dobór odpowiedniego rozmiaru rozdzielnicy to jeden z kluczowych aspektów, który często jest niedoceniany. Wielu inwestorów myśli tylko o obecnych potrzebach, zapominając o przyszłości. Ja zawsze doradzam, aby patrzeć perspektywicznie to inwestycja na lata!

Tajemnica "modułów": jak policzyć, ile miejsca potrzebujesz?

Wielkość rozdzielnicy określa się liczbą "modułów". Czym jest moduł? To standardowa szerokość pojedynczego wyłącznika nadprądowego, czyli popularnej "eski". Większość aparatów modułowych, takich jak wyłączniki różnicowoprądowe czy ochronniki przepięć, zajmuje odpowiednią liczbę modułów (np. wyłącznik 1-fazowy to 1 moduł, 3-fazowy to 3 moduły, a RCD 3-fazowy to zazwyczaj 4 moduły). Aby określić potrzebną wielkość rozdzielnicy, musisz po prostu zsumować liczbę modułów wszystkich planowanych aparatów.

Planujesz fotowoltaikę lub pompę ciepła? Zostaw 30% zapasu!

To jest złota zasada, którą zawsze powtarzam moim klientom: zawsze zostaw rezerwę wolnego miejsca! Zalecam około 20-30% zapasu modułów. Dlaczego to takie ważne? Ponieważ technologia idzie do przodu, a nasze potrzeby się zmieniają. Dziś może nie myślisz o fotowoltaice, pompie ciepła, systemie automatyki domowej (smart home) czy ładowarce do samochodu elektrycznego, ale za kilka lat mogą to być standardowe elementy wyposażenia domu. Dodatkowe moduły pozwolą na łatwą i bezproblemową rozbudowę instalacji bez konieczności wymiany całej rozdzielnicy, co wiązałoby się z większymi kosztami i bałaganem.

Przykładowe obliczenia dla domów o różnej powierzchni (100, 150 i 200 m²)

Aby ułatwić Ci oszacowanie, podam kilka praktycznych przykładów, bazując na moim doświadczeniu:

• Dla domu do 100 m²: zazwyczaj wystarczy rozdzielnica na około 36 modułów.
• Dla domu 100-150 m²: rekomenduję rozdzielnicę na około 48 modułów.
• Dla domu powyżej 150 m² lub z rozbudowaną instalacją (planowana fotowoltaika, rekuperacja, rozbudowana automatyka): powinieneś rozważyć rozdzielnicę na 72 moduły lub więcej.

Pamiętaj, że są to tylko szacunki. Ostateczny projekt zawsze powinien uwzględniać indywidualne potrzeby i być wykonany przez uprawnionego elektryka.

Niezbędne wyposażenie rozdzielnicy: co zapewni Ci bezpieczeństwo?

Omówiliśmy już obudowę i rozmiar, ale sercem każdej rozdzielnicy są jej zabezpieczenia. To one decydują o bezpieczeństwie Twoim, Twoich bliskich i całego mienia. Nie ma tu miejsca na kompromisy, a jako elektryk zawsze stawiam na sprawdzone i zgodne z normami rozwiązania.

Ochrona życia: wyłączniki różnicowoprądowe (RCD) i ich rola

Wyłączniki różnicowoprądowe, potocznie zwane "różnicówkami", to absolutna podstawa w każdej nowoczesnej instalacji. Ich funkcja jest kluczowa: chronią przed porażeniem prądem elektrycznym. Działają na zasadzie monitorowania równowagi prądu płynącego do i z urządzenia. Jeśli wykryją nawet niewielką różnicę, co może świadczyć o upływie prądu (np. przez ciało człowieka), natychmiast odcinają zasilanie. Są obowiązkowe dla obwodów gniazd wtyczkowych oraz w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy pralnie.

Ochrona sprzętu AGD/RTV: ograniczniki przepięć (SPD) jako tarcza przed burzą

W dobie coraz większej liczby urządzeń elektronicznych w naszych domach, ochrona przed przepięciami staje się niezwykle ważna. Ograniczniki przepięć (SPD) pełnią rolę tarczy, która chroni instalację i podłączone urządzenia przed nagłymi skokami napięcia. Mogą być one wywołane przez wyładowania atmosferyczne (uderzenia pioruna) lub procesy łączeniowe w sieci energetycznej. Dobrej jakości SPD potrafią przekierować nadmiar energii do ziemi, zanim dotrze ona do Twojego cennego sprzętu AGD czy RTV, co pozwala uniknąć kosztownych napraw lub wymiany uszkodzonych urządzeń.

Ochrona instalacji: wyłączniki nadprądowe (MCB) jako strażnicy obwodów

Wyłączniki nadprądowe, czyli popularne "eski", to podstawowe zabezpieczenie każdego obwodu w Twojej instalacji. Ich zadaniem jest ochrona przewodów i podłączonych urządzeń przed skutkami zwarć i przeciążeń. W przypadku zbyt dużego prądu (np. gdy podłączysz zbyt wiele urządzeń do jednego gniazdka lub dojdzie do zwarcia), wyłącznik automatycznie odcina zasilanie, zapobiegając przegrzewaniu się przewodów, co mogłoby prowadzić do pożaru. To proste, ale niezwykle skuteczne rozwiązanie, które chroni integralność całej instalacji.

Pełna kontrola: rozłącznik izolacyjny, czyli główny "wyłącznik" prądu w domu

Rozłącznik izolacyjny, często nazywany wyłącznikiem głównym, to urządzenie, które daje Ci pełną kontrolę nad zasilaniem w całym budynku. Jego rola polega na umożliwieniu całkowitego i bezpiecznego odłączenia wszystkich faz zasilających dom. Jest to niezbędne podczas wszelkich prac konserwacyjnych, naprawczych czy w sytuacjach awaryjnych, kiedy potrzebujesz mieć pewność, że cała instalacja jest pozbawiona napięcia. To podstawowy element bezpieczeństwa, który musi znaleźć się w każdej rozdzielnicy.

Fotowoltaika w domu: specjalne wymagania dla rozdzielnicy

Coraz więcej osób decyduje się na instalację fotowoltaiczną, co jest świetnym krokiem w kierunku niezależności energetycznej. Jednak instalacja PV to nie tylko panele na dachu i falownik to także specyficzne wymagania dotyczące rozdzielnicy i zabezpieczeń, o których musisz pamiętać.

Dwa światy prądu: dlaczego potrzebujesz zabezpieczeń AC i DC?

Instalacja fotowoltaiczna generuje prąd stały (DC) po stronie paneli słonecznych. Ten prąd jest następnie przekształcany przez falownik na prąd zmienny (AC), który zasila Twój dom i jest oddawany do sieci energetycznej. To kluczowa różnica, która wymusza zastosowanie dedykowanych zabezpieczeń dla obu typów prądu. Zabezpieczenia DC chronią obwody po stronie paneli i falownika, natomiast zabezpieczenia AC obwody po stronie falownika i sieci domowej. Dzięki temu cała instalacja jest bezpieczna i działa prawidłowo.

Ochrona falownika i paneli: dedykowane rozdzielnice fotowoltaiczne

Właśnie dlatego w instalacjach fotowoltaicznych często stosuje się specjalne rozdzielnice DC, AC lub łączone DC/AC. Ich zadaniem jest zapewnienie kompleksowej ochrony przeciwprzepięciowej i zwarciowej dla paneli fotowoltaicznych oraz falownika. Szczególnie ważne jest zastosowanie odpowiednich ograniczników przepięć zarówno po stronie DC (chroniących panele i wejście falownika), jak i po stronie AC (chroniących wyjście falownika i sieć domową). To gwarantuje długotrwałą i bezawaryjną pracę Twojej inwestycji.

Gdzie zamontować falownik, aby instalacja była optymalna i bezpieczna?

Lokalizacja falownika ma znaczenie nie tylko dla jego wydajności, ale i dla bezpieczeństwa. Z mojego doświadczenia wynika, że falownik powinien być zainstalowany jak najbliżej rozdzielnicy głównej, najlepiej w odległości do 10 metrów. Taka bliskość minimalizuje długość przewodów AC, co przekłada się na mniejsze straty energii i często pozwala uniknąć konieczności stosowania dodatkowych zabezpieczeń. Pamiętaj też, aby wybrać miejsce suche, dobrze wentylowane i chronione przed bezpośrednim działaniem promieni słonecznych.

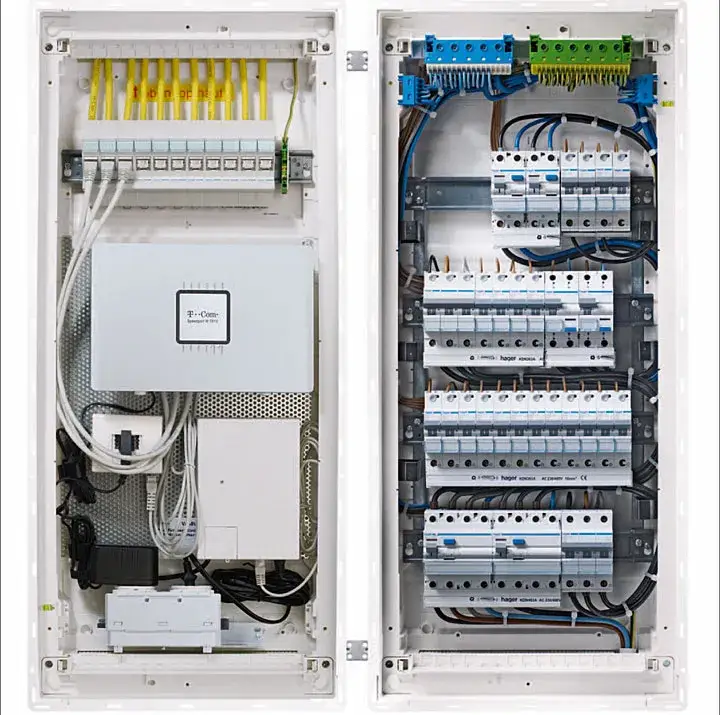

Rozdzielnica elektryczna i multimedialna: dlaczego potrzebujesz obu?

Współczesny dom to nie tylko prąd, ale także cała sieć komunikacyjna i multimedialna. Dlatego, planując instalację elektryczną, nie możemy zapomnieć o jej "siostrze" rozdzielnicy multimedialnej. W nowym budownictwie to już standard, a nawet obowiązek.

Czym jest rozdzielnica multimedialna i co w niej umieścić (router, TV, alarm)?

Rozdzielnica multimedialna, nazywana również teletechniczną, to osobna skrzynka, której zadaniem jest centralizacja i organizacja instalacji niskoprądowych w domu. Zamiast porozrzucanych kabli i urządzeń, wszystko znajduje swoje miejsce w jednym, uporządkowanym punkcie. Możesz w niej umieścić takie urządzenia jak:

• router internetowy i switch sieciowy,
• wzmacniacze sygnału TV, multiswitche satelitarne,
• centrale alarmowe i moduły sterujące,
• domofon lub wideodomofon,
• sterowniki automatyki domowej.

To prawdziwe centrum dowodzenia Twoim "smart home".

Praktyczne korzyści z montażu obu skrzynek obok siebie

Zawsze rekomenduję montaż rozdzielnicy multimedialnej obok rozdzielnicy elektrycznej. To rozwiązanie przynosi wiele praktycznych korzyści. Po pierwsze, tworzy jedno, spójne centrum zarządzania wszystkimi instalacjami w budynku zarówno tymi wysokoprądowymi, jak i niskoprądowymi. Po drugie, wiele urządzeń multimedialnych (router, switch, wzmacniacze) wymaga zasilania 230V. Montując obie skrzynki blisko siebie, znacznie ułatwiasz podłączenie zasilania dla tych urządzeń, minimalizując ilość kabli i zachowując estetykę.

Wymogi prawne: dlaczego w nowym domu szafka teletechniczna jest obowiązkowa?

Warto podkreślić, że zgodnie z obowiązującymi przepisami, a konkretnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, montaż rozdzielnicy multimedialnej jest obowiązkowy w nowym budownictwie jednorodzinnym. To świadczy o tym, jak ważna stała się infrastruktura niskoprądowa w naszych domach i jak istotne jest jej prawidłowe zaplanowanie już na etapie projektu.

Gdzie zamontować rozdzielnicę? Wybierz najlepsze miejsce

Wybór odpowiedniego miejsca na rozdzielnicę to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa i zgodności z przepisami. Jako elektryk, zawsze zwracam uwagę na kilka kluczowych aspektów, które pomogą Ci podjąć najlepszą decyzję.

Strategiczne miejsca: korytarz, garaż, a może pomieszczenie techniczne?

Rozdzielnica powinna być zamontowana w miejscu, które jest suche, łatwo dostępne i zabezpieczone przed uszkodzeniami mechanicznymi. Oto najczęściej zalecane lokalizacje:

• Wiatrołap: Często jest to pierwsze pomieszczenie po wejściu do domu, co zapewnia szybki dostęp do rozdzielnicy w razie potrzeby.
• Korytarz: Podobnie jak wiatrołap, korytarz to zazwyczaj centralne i łatwo dostępne miejsce w domu.
• Garaż: Jeśli garaż jest integralną częścią bryły domu i jest suchy, to może być dobrym miejscem, zwłaszcza dla rozdzielnic natynkowych.
• Pomieszczenie techniczne (kotłownia, spiżarnia): Idealne, jeśli dysponujesz osobnym pomieszczeniem, które jest suche i nie narażone na wilgoć.

Ważne, aby miejsce to nie było zastawione meblami i umożliwiało swobodny dostęp do rozdzielnicy.

Tych miejsc unikaj: dlaczego łazienka i wilgotna piwnica to zły pomysł?

Są miejsca, których należy bezwzględnie unikać przy montażu rozdzielnicy ze względów bezpieczeństwa:

• Pomieszczenia o dużej wilgotności (np. łazienki, pralnie): Wilgoć jest największym wrogiem elektryki. Może prowadzić do zwarć, korozji i poważnych zagrożeń.
• W pobliżu źródeł ciepła (np. piece, kaloryfery): Wysoka temperatura może negatywnie wpływać na działanie aparatury i skracać jej żywotność, a w skrajnych przypadkach prowadzić do przegrzania.
• W pobliżu instalacji gazowej: To absolutnie zabronione ze względu na ryzyko wybuchu w przypadku awarii instalacji elektrycznej.

Pamiętaj, że bezpieczeństwo jest zawsze priorytetem.

Ergonomia i bezpieczeństwo: optymalna wysokość montażu i wymagane odległości

Zgodnie z przepisami i dla wygody użytkowania, rozdzielnicę montuje się zazwyczaj na wysokości 1,4-1,8 metra od podłogi. Taka wysokość zapewnia łatwy dostęp do wszystkich wyłączników i bezpieczników, jednocześnie chroniąc przed przypadkowym manipulowaniem przez małe dzieci. Ważne jest również, aby zachować odpowiednie odległości od innych instalacji (np. wodociągowych czy gazowych) oraz zapewnić przestrzeń roboczą przed rozdzielnicą, umożliwiającą swobodne otwieranie drzwiczek i ewentualne prace serwisowe.

Kwestie formalne i koszty: przepisy i szacunkowy cennik

Wybór i montaż rozdzielnicy to nie tylko kwestie techniczne, ale także formalne i finansowe. Aby mieć pewność, że wszystko jest zgodne z prawem i bezpieczne, musimy przestrzegać obowiązujących norm i powierzyć pracę profesjonalistom. Oczywiście, warto też znać orientacyjne koszty.

Najważniejsze polskie normy (PN-EN IEC 61439): co musisz wiedzieć?

W Polsce, jak w całej Unii Europejskiej, instalacje elektryczne muszą spełniać rygorystyczne normy. Kluczową normą dotyczącą projektowania i budowy rozdzielnic niskonapięciowych jest PN-EN IEC 61439-1:2021-10. Określa ona wymagania dotyczące bezpieczeństwa, konstrukcji, wytrzymałości mechanicznej i elektrycznej. Oprócz tego, musimy brać pod uwagę przepisy Prawa budowlanego oraz normy z serii PN-HD 60364, które szczegółowo regulują kwestie bezpieczeństwa elektrycznego, ochrony przeciwporażeniowej, doboru przewodów i lokalizacji urządzeń. Znajomość tych norm jest domeną elektryka, ale Ty jako inwestor powinieneś wiedzieć, że są one przestrzegane.

Dlaczego montaż może wykonać tylko elektryk z uprawnieniami SEP?

To jest punkt, na który zawsze kładę szczególny nacisk: montaż i podłączenie rozdzielnicy elektrycznej to zadanie dla wykwalifikowanego elektryka! Nie ma tu miejsca na "złote rączki" czy samodzielne próby. Osoba wykonująca te prace musi posiadać odpowiednie uprawnienia, takie jak uprawnienia SEP (Stowarzyszenia Elektryków Polskich) w zakresie eksploatacji (E) i/lub dozoru (D). Tylko doświadczony specjalista jest w stanie prawidłowo dobrać zabezpieczenia, podłączyć przewody zgodnie ze schematem i normami, a także przeprowadzić niezbędne pomiary. To kluczowe dla Twojego bezpieczeństwa i prawidłowego funkcjonowania całej instalacji.

Przeczytaj również: Jak dobrać przewód AC do falownika PV? Bezpieczeństwo i wydajność

Szacunkowy cennik na 2026 rok: koszt zakupu, montażu i pełnego "uzbrojenia" rozdzielnicy

Koszty związane z rozdzielnicą mogą się różnić w zależności od jej wielkości, marki aparatury i regionu Polski. Poniżej przedstawiam szacunkowy cennik na 2026 rok, który pomoże Ci zaplanować budżet:

• Koszt samej obudowy rozdzielnicy:
  • Mała (12-24 moduły): od 200 zł
  • Średnia (36-48 modułów): 300 - 700 zł
  • Duża (72+ moduły, specjalistyczna): ponad 1200 zł
• Koszt robocizny (montaż i podłączenie "uzbrojonej" rozdzielnicy): 800 - 1500 zł (cena może wzrosnąć w przypadku bardziej skomplikowanych instalacji lub konieczności kucia wnęki).
• Całkowity koszt instalacji (materiał + robocizna):
  • Mieszkanie (12-24 moduły): 1100 - 1800 zł.
  • Standardowy dom (36-48 modułów): 1800 - 3200 zł.
  • Duży dom (72+ moduły, z rozbudowaną aparaturą): 3200 - 5500 zł.
• Dodatkowe koszty: obowiązkowe pomiary elektryczne po zakończeniu prac (100-300 zł), które potwierdzają bezpieczeństwo i prawidłowość wykonania instalacji.

Pamiętaj, że są to ceny orientacyjne. Zawsze warto poprosić o kilka wycen od różnych elektryków, aby wybrać najkorzystniejszą ofertę, nie zapominając o jakości i doświadczeniu wykonawcy.
