Jaki kabel elektryczny od skrzynki do domu? Wybierz mądrze i bezpiecznie!

Wybór odpowiedniego kabla zasilającego od skrzynki do domu to jedna z tych decyzji, która na pierwszy rzut oka może wydawać się techniczna i skomplikowana, ale w rzeczywistości jest fundamentem bezpieczeństwa i stabilności całej Twojej instalacji elektrycznej. Jako doświadczony praktyk, zawsze podkreślam, że to nie jest miejsce na kompromisy czy szukanie pozornych oszczędności. Niewłaściwy dobór kabla może prowadzić do poważnych konsekwencji od spadków napięcia i zwiększonych rachunków za prąd, po ryzyko przegrzewania się instalacji, a nawet pożaru. W tym artykule przeprowadzę Cię przez wszystkie kluczowe aspekty, które musisz wziąć pod uwagę, aby dokonać świadomego wyboru i uniknąć kosztownych błędów.

Fundament bezpiecznego domu: dlaczego właściwy kabel zasilający jest tak ważny?

Czym są "warunki przyłączenia" i dlaczego to lektura obowiązkowa?

Zanim w ogóle pomyślisz o zakupie kabla, Twoją lekturą obowiązkową powinny być "warunki przyłączenia", które otrzymasz od operatora systemu dystrybucyjnego (OSD). To dokument, który precyzuje wszystkie kluczowe parametry Twojego przyszłego przyłącza energetycznego. Znajdziesz w nim informacje o mocy przyłączeniowej, typie przyłącza (np. ziemne, napowietrzne) oraz, co niezwykle ważne, często minimalny wymagany przekrój przewodu. Niezależnie od tego, czy Twoim operatorem jest Tauron, PGE, Enea, Energa czy innny, to ich wytyczne są dla Ciebie wiążące i stanowią punkt wyjścia do dalszych decyzji.

Jak odczytać moc przyłączeniową i dlaczego jest tak ważna?

, wyrażona w kilowatach (kW), to maksymalna moc, jaką operator systemu dystrybucyjnego zobowiązuje się dostarczyć do Twojego domu. Znajdziesz ją w warunkach przyłączenia. Jest to absolutnie kluczowy parametr, ponieważ to na jego podstawie dobiera się przekrój kabla. Zbyt mały przekrój w stosunku do mocy przyłączeniowej spowoduje przegrzewanie się kabla, spadki napięcia i niebezpieczeństwo, natomiast zbyt duży to niepotrzebny koszt. Pamiętaj, że moc przyłączeniowa musi być wystarczająca dla wszystkich Twoich aktualnych i przyszłych urządzeń.

Zrozumienie układu sieci: Instalacja jedno- czy trójfazowa?

W kontekście domów jednorodzinnych, musimy rozróżnić instalacje jedno- i trójfazowe. Instalacja jednofazowa (230V) jest wystarczająca dla mniejszych obiektów o niewielkim zapotrzebowaniu na moc, gdzie nie ma urządzeń wymagających zasilania trójfazowego. Jednak dla większości nowych domów jednorodzinnych standardem jest instalacja trójfazowa (400V). Pozwala ona na równomierne rozłożenie obciążenia na trzy fazy, co jest korzystne dla urządzeń o dużej mocy, takich jak płyty indukcyjne, pompy ciepła, piece elektryczne czy ładowarki do samochodów elektrycznych. Wybór kabla będzie oczywiście inny dla każdego z tych układów.

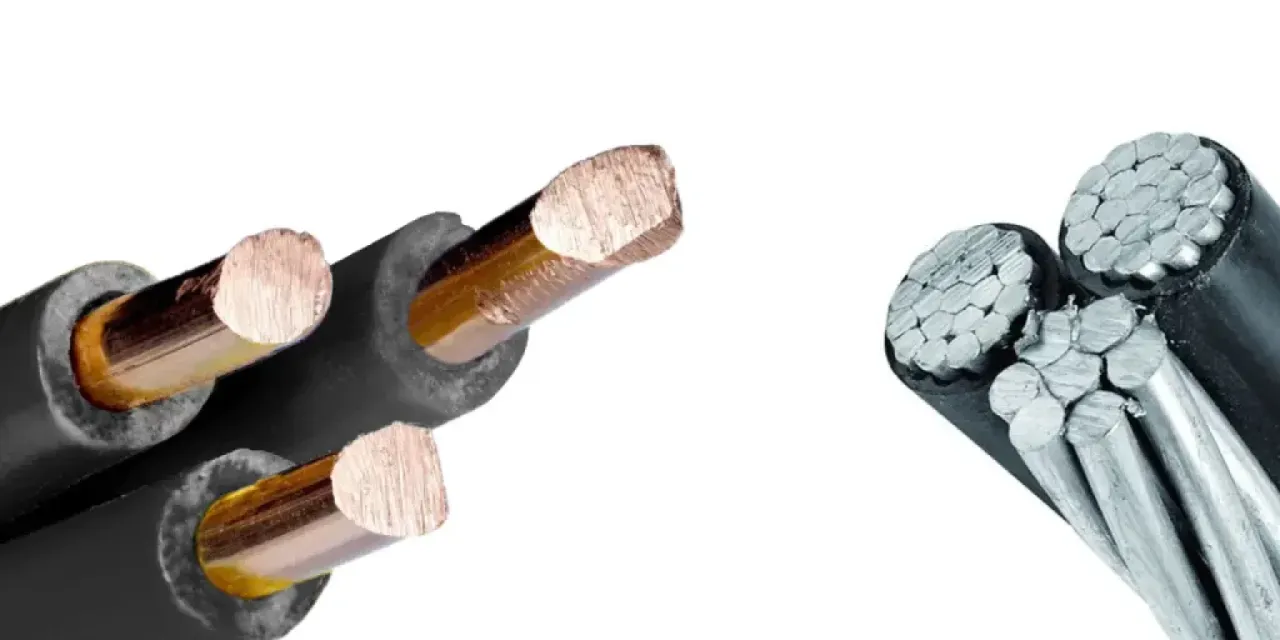

Miedź (YKY) czy aluminium (YAKY)? Porównanie materiałów

Decyzja o wyborze materiału kabla miedzi lub aluminium to jeden z pierwszych dylematów, przed którym stajesz. Oba mają swoje zalety i wady, a ich zastosowanie zależy od wielu czynników, w tym od budżetu i specyfiki instalacji.

Kabel miedziany YKY: Kiedy warto w niego zainwestować?

Kabel miedziany typu YKY to najczęściej wybierane rozwiązanie do zasilania domów jednorodzinnych. Ja osobiście zawsze rekomenduję miedź, jeśli tylko budżet na to pozwala, ze względu na jej niezawodność.

Zalety miedzi: Większa wydajność i bezpieczeństwo w mniejszym przekroju

• Lepsza przewodność: Miedź charakteryzuje się znacznie lepszą przewodnością elektryczną niż aluminium. Oznacza to, że dla tej samej mocy możesz zastosować mniejszy przekrój kabla miedzianego niż aluminiowego, co przekłada się na mniejsze straty energii i mniejsze nagrzewanie się przewodu.
• Większa elastyczność i odporność na uszkodzenia: Kable miedziane są bardziej elastyczne i mniej podatne na pękanie czy uszkodzenia mechaniczne podczas układania. To ma znaczenie, zwłaszcza w trudnych warunkach montażowych.
• Dłuższa żywotność: Miedź jest bardziej odporna na korozję i starzenie się, co przekłada się na dłuższą żywotność instalacji.
• Łatwiejsze połączenia: Połączenia miedziane są stabilniejsze i mniej problematyczne w wykonaniu, co minimalizuje ryzyko powstawania tzw. "gorących punktów".

Wady YKY: Czy wyższa cena zawsze się opłaca?

Główną i w zasadzie jedyną wadą kabli miedzianych YKY jest ich wyższa cena w porównaniu do kabli aluminiowych. Często słyszę pytanie, czy warto dopłacać. Moje doświadczenie mówi jasno: w kontekście bezpieczeństwa, niezawodności i braku konieczności wymiany kabla przez dziesiątki lat, ten początkowy wydatek szybko się zwraca. To inwestycja w spokój i bezproblemowe użytkowanie instalacji.

Kabel aluminiowy YAKY: Oszczędne rozwiązanie z kilkoma "ale"

Kable aluminiowe typu YAKY są tańszą alternatywą, która w pewnych sytuacjach może być rozważana, ale zawsze z pełną świadomością ich ograniczeń.

Zalety aluminium: Niższy koszt jako główny argument

Niewątpliwą zaletą kabli aluminiowych YAKY jest ich niższy koszt zakupu oraz mniejsza waga. Przy bardzo długich odcinkach i ograniczonym budżecie może to być kusząca opcja. Jednakże, jak to często bywa, niższa cena wiąże się z pewnymi kompromisami.

Wady YAKY: Większy przekrój, mniejsza elastyczność i potencjalne ryzyka

• Większy przekrój: Ze względu na niższą przewodność aluminium, aby przenieść tę samą moc co kabel miedziany, kabel YAKY musi mieć o jeden lub dwa stopnie większy przekrój. Przykładowo, jeśli dla miedzi wystarczy 10 mm², dla aluminium może być potrzebne 16 mm² lub nawet 25 mm².
• Mniejsza elastyczność: Aluminium jest bardziej kruche i mniej elastyczne niż miedź, co sprawia, że jest bardziej podatne na uszkodzenia mechaniczne podczas instalacji i eksploatacji.
• Problemy z połączeniami: Aluminium ma tendencję do utleniania się i "pełzania" (odkształcania się pod naciskiem), co może prowadzić do luzowania się połączeń i wzrostu rezystancji w punktach styku. Wymaga to specjalnych złączek i większej staranności przy montażu.
• Kwestia rozdziału PEN: W przypadku kabli aluminiowych YAKY często stosuje się kabel 4-żyłowy, gdzie przewód PEN (połączony przewód ochronno-neutralny) jest rozdzielany na PE (ochronny) i N (neutralny) dopiero w głównej rozdzielnicy budynku. Jest to dopuszczalne, ale wymaga precyzyjnego wykonania.

Dobór przekroju kabla: grubość żył dla Twojego spokoju

Dobór odpowiedniego przekroju kabla to jeden z najważniejszych etapów planowania instalacji. To właśnie "grubość" kabla decyduje o tym, czy Twoja instalacja będzie bezpieczna, efektywna i gotowa na przyszłe wyzwania.

Zależność mocy i odległości: Klucz do obliczenia przekroju

Przekrój kabla musi być dobrany tak, aby bezpiecznie przenosić wymaganą moc przyłączeniową, jednocześnie minimalizując spadki napięcia, które rosną wraz z odległością. Nie ma tu miejsca na zgadywanie musimy opierać się na konkretnych danych.

Tabela doboru przekroju: Konkretne przykłady dla domów jednorodzinnych (12kW, 16kW, 20kW)

Poniższa tabela przedstawia orientacyjne wartości dla kabli miedzianych YKY, które są najczęściej stosowane w domach jednorodzinnych. Pamiętaj, że są to wartości poglądowe i zawsze należy kierować się warunkami przyłączenia oraz projektem wykonanym przez elektryka.

Ważna uwaga: W przypadku kabli aluminiowych YAKY, dla tych samych warunków, należy zastosować przekroje o jeden lub dwa stopnie większe, np. 4x25 mm² lub 4x35 mm².

Czym jest spadek napięcia i dlaczego zbyt cienki kabel to problem?

Spadek napięcia to zjawisko, w którym napięcie na końcu długiego przewodu jest niższe niż na jego początku. Jest to naturalna konsekwencja przepływu prądu przez przewód o określonej rezystancji. Im dłuższy i cieńszy kabel, tym większy spadek napięcia. Zbyt duży spadek napięcia, szczególnie przy większych odległościach, może prowadzić do nieprawidłowego działania urządzeń, ich szybszego zużycia, a nawet uszkodzenia. Dodatkowo, obniżone napięcie oznacza, że urządzenia muszą pobierać więcej prądu, aby wykonać tę samą pracę, co zwiększa zużycie energii i Twoje rachunki.

Myśl przyszłościowo: Jak fotowoltaika, pompa ciepła i ładowarka EV wpływają na wybór kabla?

Budując lub modernizując dom, musimy myśleć perspektywicznie. W dzisiejszych czasach, kiedy coraz więcej osób inwestuje w odnawialne źródła energii, takie jak fotowoltaika, czy też decyduje się na ogrzewanie pompą ciepła lub zakup samochodu elektrycznego z domową ładowarką, zapotrzebowanie na moc w naszych domach znacząco wzrasta. Niestety, często widzę, że na tym etapie popełniane są błędy, które w przyszłości okazują się bardzo kosztowne.

Dlaczego warto dziś zainwestować w grubszy kabel?

Z mojego doświadczenia wynika, że niewielki dodatkowy koszt na etapie budowy, na przykład wybór kabla o przekroju 16 mm² zamiast 10 mm², to inwestycja, która zwraca się wielokrotnie. Zapewnia to nie tylko rezerwę mocy na przyszłość, ale także pozwala uniknąć niezwykle kosztownej i uciążliwej wymiany kabla zasilającego w późniejszym czasie. Wyobraź sobie konieczność rozkopywania podjazdu czy ogrodu, aby wymienić kabel to ogromny problem i wydatek, którego można łatwo uniknąć.

Kalkulacja rezerwy mocy: Jak przygotować instalację na kolejne 30 lat?

Zawsze namawiam swoich klientów do konsultacji z doświadczonym elektrykiem już na etapie planowania. Wspólnie możemy oszacować przyszłe zapotrzebowanie na moc, biorąc pod uwagę potencjalne inwestycje w fotowoltaikę, pompę ciepła, saunę, czy ładowarkę do samochodu elektrycznego. Dobór odpowiedniego przekroju kabla, który sprosta wymaganiom na kolejne 20-30 lat, to najlepsza polisa ubezpieczeniowa dla Twojej instalacji.

Montaż kabla: co musi wiedzieć Twój elektryk?

Sam wybór kabla to dopiero połowa sukcesu. Równie kluczowy jest jego prawidłowy montaż, zwłaszcza w przypadku przyłącza ziemnego. To zadanie, które bezwzględnie należy powierzyć wykwalifikowanemu elektrykowi, który zna obowiązujące normy i przepisy.

Przyłącze ziemne: Standardowe i najbezpieczniejsze rozwiązanie

Przyłącze ziemne jest obecnie standardem i najbezpieczniejszym rozwiązaniem dla większości domów jednorodzinnych. Wymaga jednak precyzyjnego wykonania, aby zapewnić długotrwałą i bezproblemową eksploatację.

Jak głęboko ułożyć kabel w ziemi, by spełnić normy?

Zgodnie z obowiązującymi przepisami, kabel zasilający w ziemi powinien być ułożony na głębokości minimum 70 cm. Jest to absolutne minimum, które zapewnia ochronę przed przypadkowymi uszkodzeniami mechanicznymi, np. podczas prac ogrodowych. Jeśli kabel ma przebiegać pod drogami, podjazdami lub innymi miejscami o zwiększonym obciążeniu, głębokość ta powinna wynosić co najmniej 100 cm. Należy ściśle przestrzegać tych wytycznych, aby uniknąć problemów w przyszłości.

Rola podsypki piaskowej i niebieskiej folii ostrzegawczej

Proces układania kabla w ziemi wymaga kilku kluczowych etapów. Po wykopaniu odpowiedniego rowu, na jego dnie należy wykonać podsypkę piaskową. Jej zadaniem jest ochrona kabla przed ostrymi kamieniami i innymi elementami gruntu, które mogłyby uszkodzić izolację. Po ułożeniu kabla na podsypce i przysypaniu go kolejną warstwą piasku, obowiązkowo umieszcza się niebieską folię ostrzegawczą. Ta folia ma za zadanie sygnalizować obecność kabla w ziemi podczas przyszłych prac ziemnych, co znacznie zwiększa bezpieczeństwo i minimalizuje ryzyko jego przypadkowego uszkodzenia.

Ile żył musi mieć kabel? Różnica między kablem 4- a 5-żyłowym

Liczba żył w kablu to kolejny ważny aspekt, który zależy od typu instalacji i materiału przewodu.

Dlaczego 5 żył to obecnie standard w instalacjach miedzianych?

Dla nowych instalacji trójfazowych, zwłaszcza tych wykonanych kablem miedzianym (np. YKY), standardem jest kabel 5-żyłowy (np. YKY 5x10 mm²). Pięć żył oznacza trzy fazy (L1, L2, L3), przewód neutralny (N) oraz oddzielny przewód ochronny (PE). Taki układ zapewnia najwyższy poziom bezpieczeństwa, ponieważ przewód PE jest dedykowany wyłącznie do celów ochronnych, odprowadzając prądy zwarciowe do ziemi i chroniąc przed porażeniem.

Kiedy dopuszczalne jest zastosowanie kabla 4-żyłowego?

Kabel 4-żyłowy jest stosowany w szczególnych sytuacjach, najczęściej w przypadku kabli aluminiowych YAKY. W takim układzie, zamiast oddzielnych przewodów N i PE, mamy jeden przewód PEN (połączony przewód ochronno-neutralny). Zgodnie z normami, rozdział przewodu PEN na PE i N musi nastąpić w głównej rozdzielnicy budynku. Jest to rozwiązanie dopuszczalne, ale wymaga precyzyjnego wykonania przez elektryka, aby zapewnić prawidłowe działanie ochrony przeciwporażeniowej.

Uniknij kosztownych błędów przy wyborze kabla

W mojej praktyce widziałem wiele błędów, które wynikały z niewiedzy lub chęci oszczędności. Chcę Cię przed nimi przestrzec, bo ich konsekwencje mogą być naprawdę poważne.

Błąd #1: Ignorowanie warunków przyłączenia od dostawcy energii

To moim zdaniem najpoważniejszy błąd, jaki można popełnić. Warunki przyłączenia to oficjalny dokument, który precyzuje wszystkie wymagania techniczne operatora. Niezapoznanie się z nim lub zignorowanie jego wytycznych może skutkować niewłaściwym doborem kabla, a co za tym idzie, problemami z odbiorem instalacji przez operatora. W najgorszym wypadku może to oznaczać konieczność wymiany całego kabla na własny koszt, zanim w ogóle uzyskasz zasilanie.

Błąd #2: Zbyt mały przekrój kabla "po taniości"

Kusząca perspektywa zaoszczędzenia kilkuset złotych na kablu o mniejszym przekroju to pułapka, w którą wpada wielu inwestorów. Niestety, taka "oszczędność" szybko obraca się przeciwko nim. Zbyt mały przekrój kabla prowadzi do nadmiernych spadków napięcia, przegrzewania się kabla (co jest zagrożeniem pożarowym!), zwiększonego zużycia energii przez urządzenia i ich szybszego zużycia. W perspektywie kilku lat koszty związane z tymi problemami wielokrotnie przewyższą początkową oszczędność, a w końcu i tak czeka Cię kosztowna wymiana.

Przeczytaj również: Jak zrobić skrzynkę elektryczną? Bezpieczny montaż, normy i SEP

Błąd #3: Samodzielny montaż bez uprawnień i pomiarów

Instalacja kabla zasilającego to nie jest projekt DIY. To praca, która wymaga nie tylko wiedzy, ale przede wszystkim specjalistycznych uprawnień SEP (Stowarzyszenia Elektryków Polskich) oraz doświadczenia. Samodzielny montaż bez odpowiednich kwalifikacji to ogromne ryzyko dla Twojego bezpieczeństwa, a także dla bezpieczeństwa całej rodziny. Instalacja musi być wykonana zgodnie z obowiązującymi normami (np. PN-HD 60364), zakończona profesjonalnymi pomiarami i odbiorem. Tylko to gwarantuje, że instalacja jest bezpieczna, prawidłowo działa i spełnia wszystkie wymogi prawne.

Twoja checklista przed zakupem kabla zasilającego

Aby upewnić się, że podjąłeś wszystkie kluczowe decyzje i niczego nie przeoczyłeś, przygotowałem dla Ciebie krótką listę kontrolną:

• Sprawdź warunki przyłączenia: Upewnij się, że masz aktualny dokument od swojego operatora systemu dystrybucyjnego (OSD). Zwróć uwagę na moc przyłączeniową i ewentualne wytyczne dotyczące minimalnego przekroju.
• Wybierz materiał kabla: Zdecyduj, czy zastosujesz kabel miedziany YKY (rekomendowany ze względu na wydajność i bezpieczeństwo) czy aluminiowy YAKY (tańszy, ale wymagający większego przekroju i większej uwagi przy montażu).
• Dobierz przekrój kabla: Na podstawie mocy przyłączeniowej i odległości od skrzynki do domu, dobierz odpowiedni przekrój. Pamiętaj, aby uwzględnić przyszłe zapotrzebowanie na moc (fotowoltaika, pompa ciepła, ładowarka EV) i przewymiarować kabel, jeśli to możliwe.
• Zatrudnij elektryka z uprawnieniami SEP: Absolutnie kluczowy krok. Profesjonalny elektryk zaprojektuje i wykona instalację zgodnie z normami, przeprowadzi niezbędne pomiary i pomoże w odbiorze.
• Zaplanuj trasę kabla: Upewnij się, że trasa kabla jest zgodna z przepisami dotyczącymi głębokości i zabezpieczeń (podsypka piaskowa, folia ostrzegawcza).
