Jako doświadczony elektryk, często spotykam się z pytaniami dotyczącymi podłączania rozdzielnic elektrycznych. Ten artykuł to kompleksowy, praktyczny poradnik, który krok po kroku przeprowadzi Cię przez proces montażu i okablowania rozdzielnicy w Twoim domu. Skupimy się na kluczowych aspektach bezpieczeństwa i zgodności z obowiązującymi normami, aby Twoja instalacja była nie tylko funkcjonalna, ale przede wszystkim bezpieczna i niezawodna.

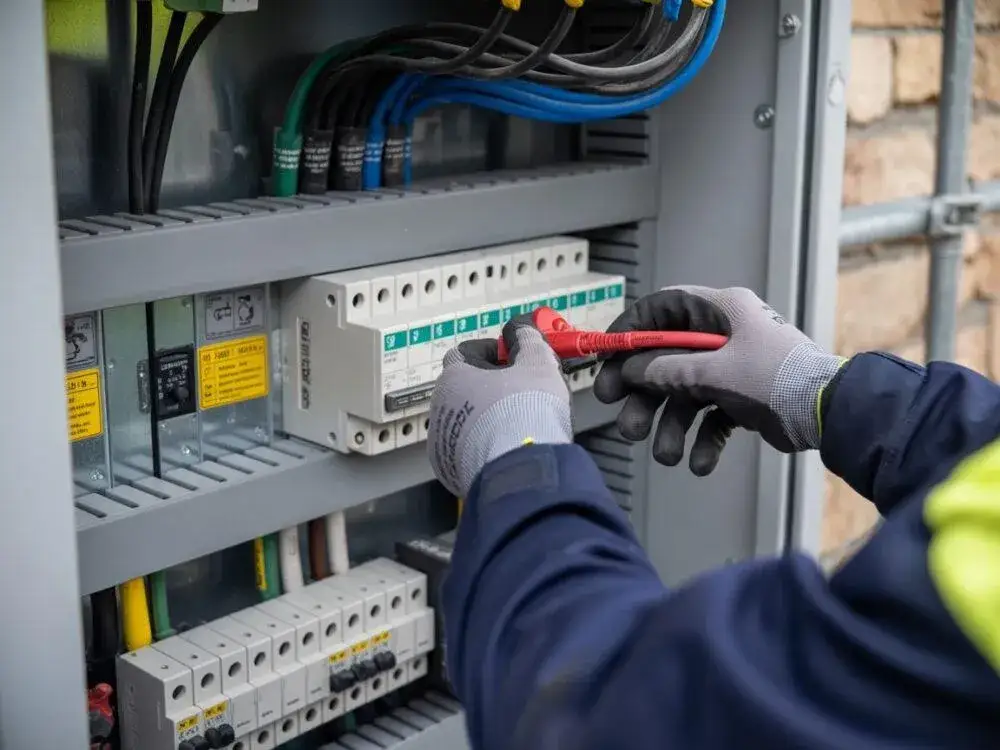

Bezpieczne podłączenie rozdzielnicy klucz do funkcjonalnej i zgodnej z normami instalacji w Twoim domu
- Zawsze przestrzegaj norm PN-HD 60364 i przepisów, a prace wymagające uprawnień SEP zlecaj certyfikowanym elektrykom.
- Poznaj kluczowe komponenty rozdzielnicy, takie jak wyłączniki różnicowoprądowe (RCD), nadprądowe (MCB) i ochronniki przepięć (SPD), aby zapewnić kompleksową ochronę.
- Pamiętaj o prawidłowym planowaniu rozdzielnicy z zapasem miejsca (min. 20-30%) na przyszłą rozbudowę.
- Finalne podłączenie, pomiary odbiorcze i protokół bezpieczeństwa to zadanie dla uprawnionego elektryka, gwarantujące legalne i bezpieczne użytkowanie instalacji.
- W przypadku instalacji fotowoltaicznej, uwzględnij dodatkowe zabezpieczenia i dedykowane obwody dla falownika.
- Unikaj najczęstszych błędów montażowych, takich jak niewłaściwy dobór zabezpieczeń czy błędne mostkowanie przewodów.

Bezpieczeństwo przede wszystkim: dlaczego prawidłowa rozdzielnica to podstawa?
Niewłaściwy montaż rozdzielnicy elektrycznej to nie tylko ryzyko uszkodzenia drogiego sprzętu AGD czy RTV, ale przede wszystkim poważne zagrożenie dla życia i zdrowia domowników. Amatorskie podejście do tak kluczowego elementu instalacji może skutkować porażeniem prądem, pożarem, a nawet utratą mienia. Niezgodność z normami i przepisami prawnymi, takimi jak PN-HD 60364, może prowadzić do unieważnienia ubezpieczenia i problemów prawnych. Z mojego doświadczenia wiem, że na bezpieczeństwie nie warto oszczędzać ani ryzykować.Wiele etapów prac związanych z rozdzielnicą możesz przygotować samodzielnie, co pozwoli Ci lepiej zrozumieć swoją instalację i zaoszczędzić czas elektryka. Możesz na przykład zamontować obudowę, poprowadzić przewody czy nawet wstępnie ułożyć aparaturę modułową. Jednakże, zgodnie z polskimi regulacjami prawnymi, projekt instalacji, finalne podłączenie rozdzielnicy do sieci, wszelkie pomiary odbiorcze oraz sporządzenie protokołu bezpieczeństwa bezwzględnie wymagają interwencji elektryka z uprawnieniami SEP (świadectwo kwalifikacyjne grupy G1). To kluczowe dla Twojego bezpieczeństwa i legalności użytkowania instalacji.

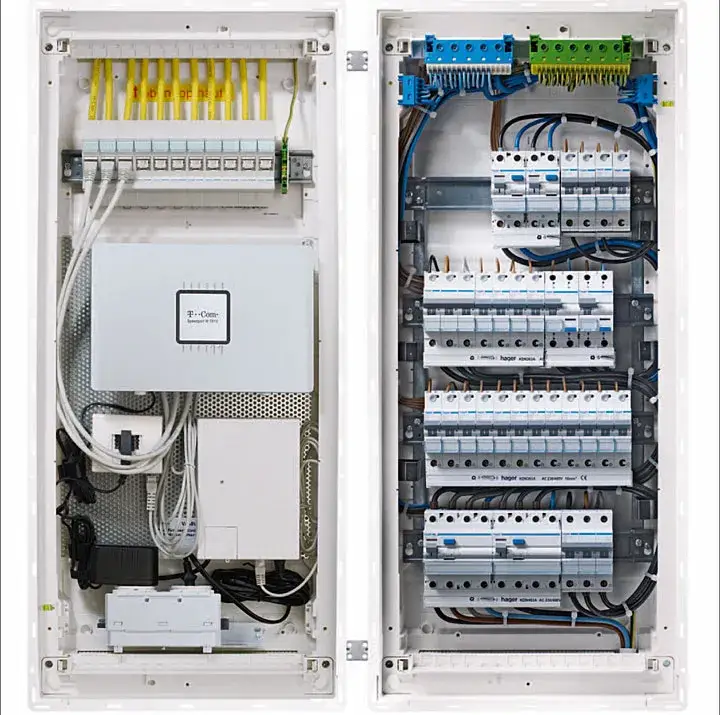

Nowoczesna rozdzielnica to serce każdej instalacji elektrycznej, pełniące funkcję kompleksowego systemu ochronnego. Jej kluczowe zadania to ochrona przed porażeniem prądem (dzięki wyłącznikom różnicowoprądowym), zabezpieczenie przed zwarciami i przeciążeniami (za pomocą wyłączników nadprądowych), a także ochrona przed przepięciami, które mogą być spowodowane uderzeniami piorunów lub awariami w sieci energetycznej. Prawidłowo zaprojektowana i wykonana rozdzielnica gwarantuje stabilne i bezpieczne dostarczanie energii do wszystkich punktów w domu.

Przygotowanie do pracy: co musisz wiedzieć i mieć, zanim zaczniesz?
Zanim przystąpisz do jakichkolwiek prac, niezbędne jest zrozumienie schematu instalacji elektrycznej Twojego domu. Schemat to mapa, która pokazuje, gdzie i jak są połączone wszystkie elementy. Podstawowe symbole, które musisz znać, to np. linie oznaczające przewody, prostokąty z literami dla wyłączników nadprądowych (MCB), czy prostokąty z falą dla wyłączników różnicowoprądowych (RCD). Zrozumienie tych symboli pozwoli Ci prawidłowo zinterpretować projekt i uniknąć błędów.
Do montażu rozdzielnicy będziesz potrzebować szeregu komponentów i narzędzi:
- Obudowa rozdzielnicy: natynkowa lub podtynkowa, z odpowiednią liczbą modułów.
- Wyłącznik główny (FR): zazwyczaj 63A, do odłączania całej instalacji.
- Ochronnik przepięć (SPD): Typ 1+2 na wejściu instalacji.
- Wyłączniki różnicowoprądowe (RCD): Typ A (30 mA dla obwodów ogólnych, 10 mA dla łazienkowych). W przypadku fotowoltaiki lub ładowarek EV, rozważ typ F lub B.
- Wyłączniki nadprądowe (MCB): "eski" o charakterystykach B (np. B10 dla oświetlenia, B16 dla gniazd) i C (dla urządzeń z większym prądem rozruchowym).
- Szyny zbiorcze: do przewodów neutralnych (N) i ochronnych (PE).
- Szyny mostkujące (grzebieniowe): do łączenia wyłączników nadprądowych i różnicowoprądowych.
- Narzędzia izolowane: śrubokręty, kombinerki, szczypce.
- Miernik napięcia/tester ciągłości: do weryfikacji braku napięcia.
- Ściągacz izolacji i zaciskarka: do przygotowania końcówek przewodów.
- Poziomica, wiertarka, kołki i wkręty: do montażu obudowy.
- Marker i etykiety: do opisywania obwodów.
Wybór odpowiedniej obudowy rozdzielnicy jest kluczowy. Musi ona pomieścić wszystkie niezbędne aparaty modułowe, ale co równie ważne, należy zapewnić minimum 20-30% wolnego miejsca na przyszłą rozbudowę. Z doświadczenia wiem, że z czasem zawsze pojawia się potrzeba dodania nowego obwodu, modułu smart home czy zabezpieczenia dla nowej instalacji, np. fotowoltaicznej. Zbyt mała rozdzielnica to jeden z najczęstszych błędów, który w przyszłości generuje niepotrzebne koszty i komplikacje.
Praca z prądem wymaga najwyższej ostrożności. Zawsze przestrzegaj podstawowych zasad BHP:
- Bezwzględnie odłącz zasilanie główne przed rozpoczęciem jakichkolwiek prac w rozdzielnicy.
- Zawsze weryfikuj brak napięcia za pomocą miernika lub testera na każdym przewodzie, z którym masz pracować.
- Używaj wyłącznie narzędzi z atestowaną izolacją, przeznaczonych do pracy pod napięciem (nawet jeśli zasilanie jest odłączone, to dodatkowa warstwa bezpieczeństwa).
- Noś odpowiednią odzież ochronną, w tym rękawice izolacyjne i okulary ochronne.
- Pracuj w suchym środowisku, unikając wilgoci.
- Jeśli masz wątpliwości, zawsze skonsultuj się z uprawnionym elektrykiem.
Montaż rozdzielnicy krok po kroku: od obudowy do pełnej funkcjonalności
Pierwszym krokiem jest prawidłowe osadzenie obudowy rozdzielnicy. Jeśli jest to rozdzielnica podtynkowa, musisz wykuć odpowiednią wnękę w ścianie. W przypadku rozdzielnicy natynkowej, należy ją stabilnie przymocować do ściany za pomocą kołków i wkrętów. Kluczowe jest idealne wypoziomowanie obudowy nie tylko ze względów estetycznych, ale także dla prawidłowego montażu aparatury i estetyki całej instalacji. Upewnij się, że obudowa jest solidnie zamocowana i nie będzie się chwiać.
Po zamocowaniu obudowy, należy zamontować szyny DIN, na których będą osadzone wszystkie aparaty modułowe. Szyny te są standardowym elementem większości rozdzielnic. Następnie wprowadź przewody zasilające (główny kabel zasilający z licznika) oraz wszystkie przewody obwodowe (do gniazd, oświetlenia, itp.) do wnętrza rozdzielnicy. Użyj do tego odpowiednich przepustów kablowych, aby zapewnić estetykę i ochronę przewodów przed uszkodzeniami mechanicznymi.
Instalacja kluczowych aparatów modułowych na szynach DIN powinna odbywać się w logicznej kolejności, zazwyczaj od lewej do prawej, zgodnie z przebiegiem zasilania:
- Wyłącznik główny (FR): Montujemy go jako pierwszy, po lewej stronie, ponieważ to on odcina zasilanie całej instalacji.
- Ochronnik przepięć (SPD): Zazwyczaj umieszczany jest zaraz za wyłącznikiem głównym, aby chronić całą instalację przed przepięciami.
- Wyłączniki różnicowoprądowe (RCD): Jeżeli masz kilka RCD, rozdziel je na grupy obwodów. Pamiętaj, że każdy RCD chroni określoną sekcję instalacji.
- Wyłączniki nadprądowe (MCB): Montujemy je za RCD, grupując obwody, które mają być przez dany RCD chronione. Zazwyczaj układa się je w rzędach, zaczynając od obwodów oświetleniowych, a kończąc na obwodach siłowych.
- Dodatkowe moduły: Jeśli posiadasz przekaźniki, programatory czy inne elementy automatyki, montujemy je w wolnych miejscach, zgodnie z ich przeznaczeniem i schematem.
Wyłącznik główny (izolacyjny): Twój główny zawór bezpieczeństwa
Wyłącznik główny, często oznaczany jako FR (ang. Fuse-switch Disconnector), to absolutnie podstawowy element każdej rozdzielnicy. Jego główną funkcją jest możliwość całkowitego odłączenia zasilania od całej instalacji elektrycznej w domu. Jest to niezwykle ważne zarówno w sytuacjach awaryjnych, jak i podczas prac konserwacyjnych. Typowa wartość prądu znamionowego dla wyłącznika głównego w domach jednorodzinnych to 63A, co zapewnia odpowiednią rezerwę mocy dla większości domowych instalacji.
Ochronnik przepięć (SPD): pierwsza linia obrony przed burzą
Ochronnik przepięć (SPD - Surge Protective Device) to urządzenie, które chroni Twoją instalację i podłączone do niej urządzenia elektroniczne przed nagłymi, krótkotrwałymi wzrostami napięcia, czyli przepięciami. Mogą one być spowodowane uderzeniami piorunów (przepięcia atmosferyczne) lub procesami łączeniowymi w sieci energetycznej (przepięcia łączeniowe). Zazwyczaj stosuje się ochronniki Typu 1+2 na wejściu instalacji, które skutecznie rozpraszają energię przepięcia, minimalizując ryzyko uszkodzeń.
Wyłączniki różnicowoprądowe (RCD): strażnik Twojego życia
Wyłączniki różnicowoprądowe (RCD - Residual Current Device) to kluczowe elementy ochrony przeciwporażeniowej. Ich zadaniem jest szybkie odłączenie zasilania w przypadku wykrycia upływu prądu do ziemi, co może świadczyć o porażeniu człowieka lub uszkodzeniu izolacji. Najczęściej stosuje się wyłączniki typu A, które reagują na prądy sinusoidalne i pulsujące. Wartości prądu różnicowego to zazwyczaj 30 mA dla obwodów ogólnych i 10 mA dla obwodów łazienkowych, gdzie ryzyko porażenia jest większe. W instalacjach z fotowoltaiką lub ładowarkami do samochodów elektrycznych, coraz częściej stosuje się bardziej zaawansowane typy F lub B, które są odporne na prądy upływowe o innych kształtach.
Wyłączniki nadprądowe (MCB): jak dobrać "eski" do konkretnych obwodów?
Wyłączniki nadprądowe (MCB - Miniature Circuit Breaker), popularnie nazywane "eskami", chronią poszczególne obwody w instalacji przed skutkami zwarć i przeciążeń. Ich prawidłowy dobór jest niezwykle ważny, aby zapewnić bezpieczeństwo przewodów i urządzeń. Najpopularniejsze charakterystyki to: B dla obwodów oświetleniowych i gniazd ogólnego przeznaczenia (np. B10 dla oświetlenia, B16 dla gniazd) oraz C dla urządzeń z większym prądem rozruchowym, takich jak silniki czy niektóre elektronarzędzia. Dobór musi być zgodny z przekrojem przewodów i maksymalnym obciążeniem danego obwodu, aby w razie awarii wyłącznik zadziałał, zanim dojdzie do przegrzania przewodów.

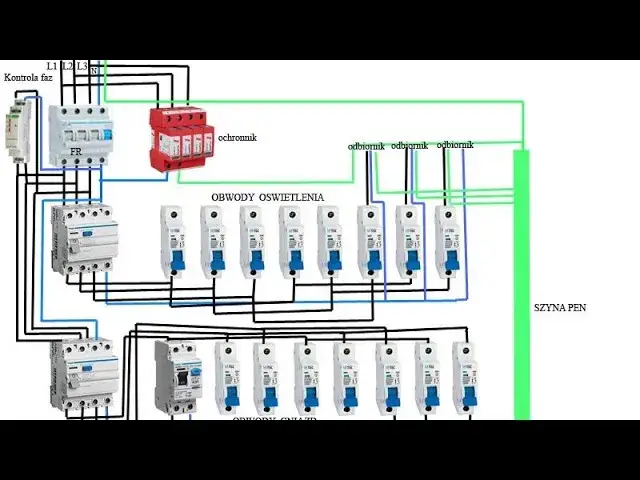

Precyzja w podłączeniach: mostkowanie i okablowanie w rozdzielnicy
Prawidłowe wprowadzenie i podpięcie kabla głównego zasilającego (WL_Z) do wyłącznika głównego to fundament całej instalacji. Zwróć uwagę na zachowanie właściwej kolejności faz (L1, L2, L3), przewodu neutralnego (N) i ochronnego (PE). Zazwyczaj przewody fazowe podłącza się do górnych zacisków wyłącznika głównego, a następnie z dolnych zacisków prowadzi się zasilanie do ochronnika przepięć i dalej do wyłączników różnicowoprądowych. Przewody N i PE muszą być doprowadzone do dedykowanych szyn zbiorczych.

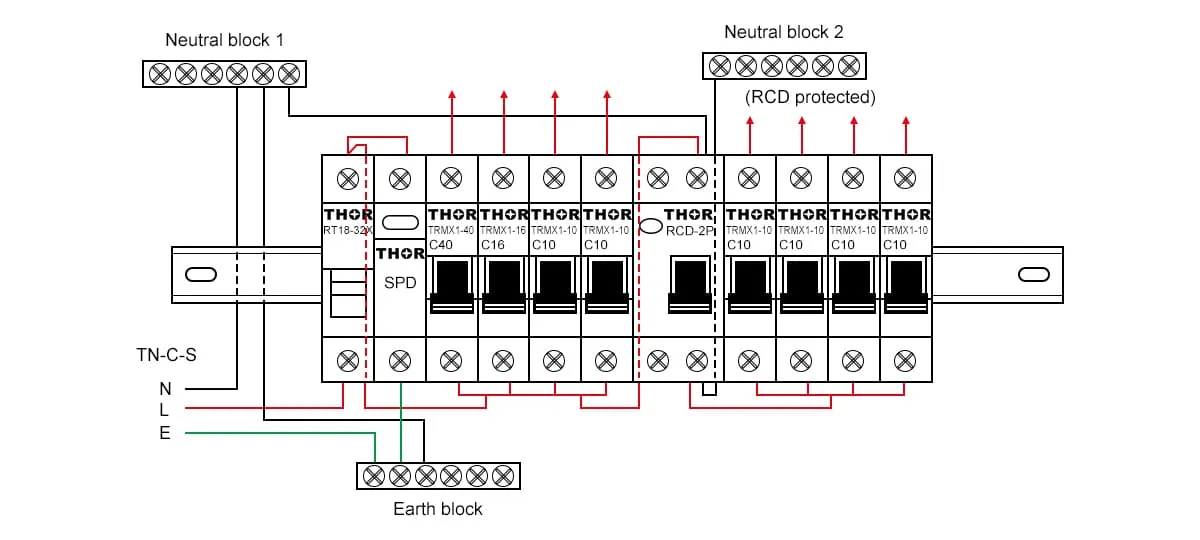

Mostkowanie aparatów modułowych, czyli łączenie ich ze sobą w celu rozprowadzenia zasilania, można wykonać na dwa sposoby: za pomocą szyn grzebieniowych lub na przewodach. Mostkowanie szynowe (grzebieniowe) jest zdecydowanie rekomendowane ze względu na jego estetykę, szybkość montażu i przede wszystkim bezpieczeństwo połączeń. Szyny te zapewniają pewny i równomierny kontakt, minimalizując ryzyko luźnych połączeń i przegrzewania. Mostkowanie na przewodach jest bardziej pracochłonne, mniej estetyczne i wymaga większej precyzji, aby zapewnić odpowiednie dokręcenie wszystkich zacisków.

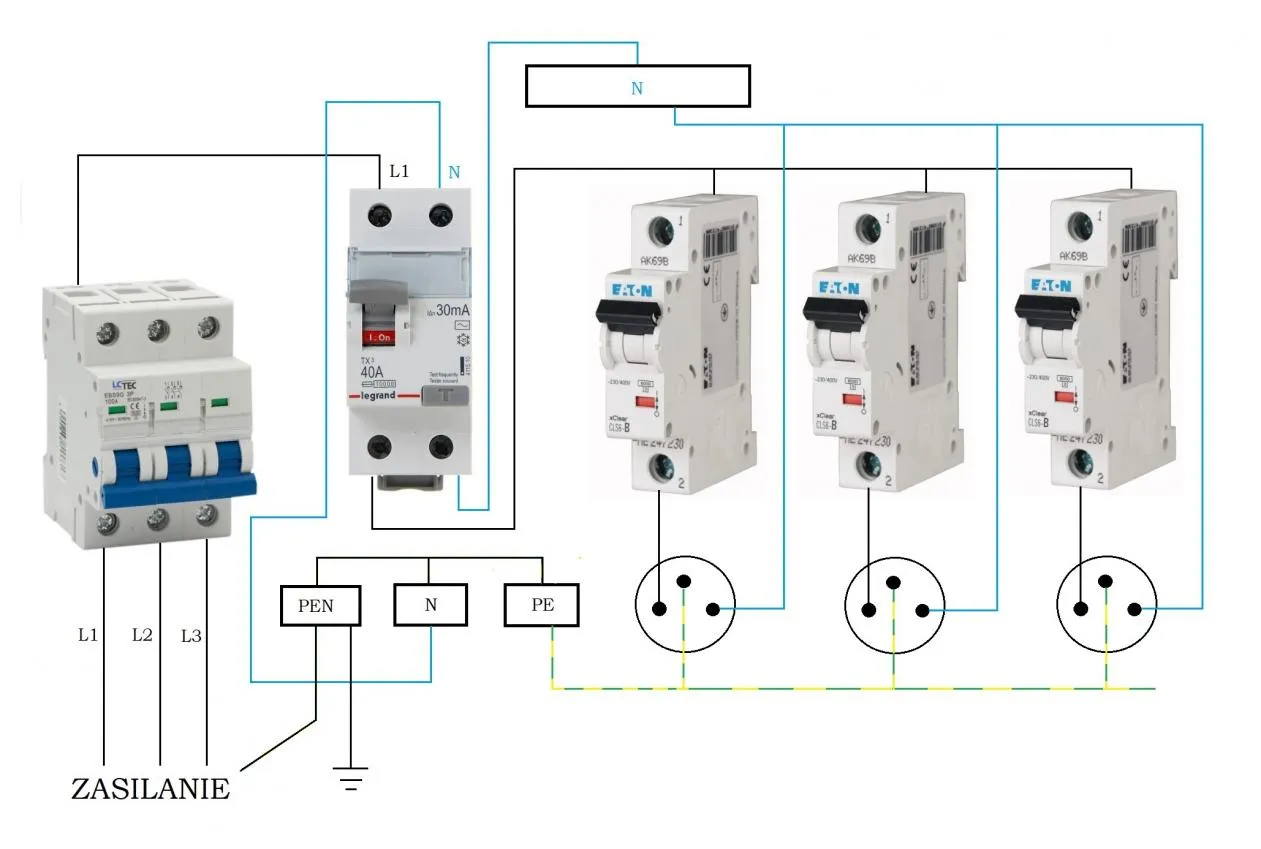

Szczególnie ważne jest prawidłowe podłączenie przewodów neutralnych (N) i ochronnych (PE) do dedykowanych szyn zbiorczych. Pamiętaj, że przewody N i PE muszą być rozdzielone po wyłączniku różnicowoprądowym. Oznacza to, że przewód neutralny wychodzący z RCD idzie na osobną szynę N, a przewód ochronny z RCD idzie na osobną szynę PE. Błędne mostkowanie zera za różnicówką, czyli połączenie szyny N z szyną PE w obszarze chronionym przez RCD, jest jednym z najczęstszych i najbardziej niebezpiecznych błędów. Prowadzi to do ciągłego wybijania RCD i utraty ochrony, a w skrajnych przypadkach może być przyczyną poważnych awarii.
Po podłączeniu zasilania i mostkowania aparatów, przystępujemy do podłączania poszczególnych obwodów odpływowych. Każdy obwód (np. oświetlenie salonu, gniazda w kuchni, obwód siłowy do kuchenki) powinien być podłączony do dedykowanego wyłącznika nadprądowego. Przewody fazowe obwodów podłącza się do dolnych zacisków MCB, natomiast przewody neutralne i ochronne do odpowiednich szyn zbiorczych N i PE, pamiętając o ich rozdzieleniu po RCD. Upewnij się, że każdy przewód jest prawidłowo zaciśnięty i oznaczony.
Rozdzielnica a fotowoltaika: specyfika i dodatkowe wymagania
Wzrost popularności instalacji fotowoltaicznych (PV) wymusił zmiany w projektowaniu rozdzielnic. Falownik instalacji PV, który przetwarza prąd stały z paneli na prąd przemienny, musi być wpięty do domowej rozdzielnicy w sposób bezpieczny i zgodny z normami. Zazwyczaj wymaga to dedykowanego obwodu, zabezpieczonego osobnym wyłącznikiem nadprądowym (MCB) oraz, co bardzo ważne, odpowiednim wyłącznikiem różnicowoprądowym (RCD) po stronie AC. Często w przypadku PV stosuje się RCD typu F lub B, które są bardziej odporne na specyficzne prądy upływowe generowane przez falowniki.
Instalacje fotowoltaiczne wymagają również dodatkowych zabezpieczeń i modułów w rozdzielnicy, aby zapewnić ich prawidłowe i bezpieczne funkcjonowanie:
- Liczniki energii: Niezbędne do monitorowania produkcji energii z PV oraz zużycia prądu z sieci. Często są to liczniki dwukierunkowe, które mierzą zarówno pobór, jak i oddawanie energii do sieci.
- Zabezpieczenia DC: Choć zazwyczaj znajdują się w skrzynce DC obok falownika, warto pamiętać o ich istnieniu są to wyłączniki nadprądowe DC i ochronniki przepięć DC.
- Przełączniki sieć-agregat (SZR/ATS): W przypadku systemów z magazynem energii lub zasilaniem awaryjnym, konieczne jest zastosowanie automatycznych przełączników źródła zasilania (SZR/ATS), które zapewniają bezpieczne przełączanie między siecią publiczną a zasilaniem z magazynu.
Zanim zdecydujesz się na instalację fotowoltaiczną, warto ocenić, czy Twoja obecna rozdzielnica jest na to gotowa. Oto lista kontrolna, która może Ci w tym pomóc:
- Czy w rozdzielnicy jest wystarczająco wolnego miejsca (min. 2-4 moduły) na dodatkowe zabezpieczenia dla falownika i ewentualne liczniki?
- Czy posiadasz odpowiedni typ wyłącznika różnicowoprądowego (RCD) w głównej rozdzielnicy, który będzie współpracował z falownikiem (np. typ A, F lub B)?
- Czy masz możliwość poprowadzenia dedykowanego obwodu zasilającego dla falownika z odpowiednim przekrojem przewodów?
- Czy Twoja rozdzielnica jest w dobrym stanie technicznym i wszystkie połączenia są pewne i dokręcone?
- Czy planujesz magazyn energii lub zasilanie awaryjne, co wymaga bardziej zaawansowanych rozwiązań w rozdzielnicy?
Ostatnie szlify i odbiór: klucz do bezpiecznej instalacji
Po zakończeniu wszystkich podłączeń, niezwykle ważne jest czytelne i trwałe opisanie poszczególnych obwodów w rozdzielnicy. Każdy wyłącznik nadprądowy powinien mieć etykietę wskazującą, jaki obwód zabezpiecza (np. "Oświetlenie salon", "Gniazda kuchnia", "Kuchenka indukcyjna"). Jest to kluczowe dla bezpieczeństwa i łatwości serwisowania w przypadku awarii lub konieczności odłączenia konkretnego obwodu, szybko zidentyfikujesz właściwy wyłącznik. Brak czytelnych oznaczeń to jeden z najczęstszych błędów, który utrudnia późniejsze prace i może prowadzić do niebezpiecznych sytuacji.
Zanim zamkniesz rozdzielnicę i oddasz ją do użytku, koniecznie sprawdź i dokręć wszystkie zaciski. Luźne połączenia to cichy zabójca instalacji elektrycznej. Mogą prowadzić do iskrzenia, przegrzewania się przewodów, a w konsekwencji do stopienia izolacji, zwarć i pożarów. Poświęć dodatkowe minuty na dokładne sprawdzenie każdego zacisku to inwestycja w bezpieczeństwo Twoje i Twojej rodziny.
Po zakończeniu montażu i wstępnej kontroli, uprawniony elektryk musi wykonać szereg pomiarów odbiorczych. Są to kluczowe testy, które potwierdzają bezpieczeństwo i prawidłowe działanie instalacji. Do najważniejszych pomiarów należą:
- Ciągłość przewodów ochronnych (PE) i połączeń wyrównawczych.
- Rezystancja izolacji przewodów.
- Skuteczność ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania.
- Parametry wyłączników różnicowoprądowych (RCD) czas i prąd zadziałania.
- Rezystancja uziemienia (jeśli dotyczy).
- Sprawdzenie kolejności faz (w instalacjach trójfazowych).
Wyniki tych pomiarów są dokumentowane w protokole z pomiarów, który jest oficjalnym dokumentem potwierdzającym bezpieczeństwo i zgodność instalacji z obowiązującymi normami i przepisami. Protokół ten jest warunkiem koniecznym do legalnego użytkowania instalacji i może być wymagany przez dostawcę energii, ubezpieczyciela czy organy nadzoru budowlanego. Bez niego Twoja instalacja nie jest w pełni legalna i bezpieczna.
"Zgodnie z Rozporządzeniem Ministra Infrastruktury, każda nowa lub modernizowana instalacja elektryczna wymaga przeprowadzenia pomiarów odbiorczych i sporządzenia protokołu przez uprawnionego elektryka, co jest warunkiem koniecznym do jej legalnego użytkowania."
Przeczytaj również: Jak podłączyć dom do prądu? Uniknij błędów i oszczędź!
Unikaj tych błędów: najczęstsze pomyłki przy montażu rozdzielnicy
Jednym z najczęściej popełnianych błędów jest zaprojektowanie i montaż zbyt małej rozdzielnicy, bez zapasu miejsca na przyszłą rozbudowę. Jak już wspomniałem, zalecam pozostawienie minimum 20-30% wolnych modułów. Brak tej rezerwy oznacza, że w przyszłości, gdy będziesz chciał dodać nowy obwód (np. dla klimatyzacji, ładowarki EV, czy pompy ciepła) lub moduł inteligentnego domu, będziesz musiał wymieniać całą rozdzielnicę, co wiąże się z dodatkowymi kosztami i pracami. Planuj z wyprzedzeniem!
Niewłaściwy dobór zabezpieczeń, czyli wyłączników nadprądowych (MCB), do przekroju przewodów to kolejny poważny błąd. Jeśli wyłącznik ma zbyt dużą wartość prądu znamionowego w stosunku do przekroju przewodu, w przypadku przeciążenia lub zwarcia, przewód może ulec przegrzaniu i stopieniu izolacji, zanim wyłącznik zadziała. To prosta droga do pożaru. Zawsze upewnij się, że wartość zabezpieczenia jest adekwatna do obciążalności prądowej przewodu, zgodnie z obowiązującymi normami.
Szczególnie niebezpiecznym błędem jest "mostkowanie" zera za wyłącznikiem różnicowoprądowym, czyli połączenie przewodu neutralnego (N) z ochronnym (PE) w obwodzie chronionym przez RCD. Wyłącznik różnicowoprądowy działa na zasadzie pomiaru różnicy prądów płynących w przewodzie fazowym i neutralnym. Jeśli nastąpi połączenie N z PE za RCD, część prądu popłynie przez przewód PE, tworząc sztuczną różnicę prądów i powodując natychmiastowe zadziałanie RCD (tzw. "wybijanie różnicówki"). W efekcie instalacja traci ochronę, a RCD jest bezużyteczny.
Pominięcie ochronnika przepięć (SPD) to kosztowna oszczędność, zwłaszcza w dzisiejszych czasach, gdy nasze domy są wypełnione drogimi urządzeniami elektronicznymi. Telewizory, komputery, systemy smart home, sprzęt AGD wszystkie są wrażliwe na nagłe skoki napięcia. Brak SPD naraża je na uszkodzenia lub całkowite zniszczenie w przypadku uderzenia pioruna w pobliżu lub awarii w sieci energetycznej. Koszt montażu ochronnika przepięć jest znikomy w porównaniu do potencjalnych strat.
