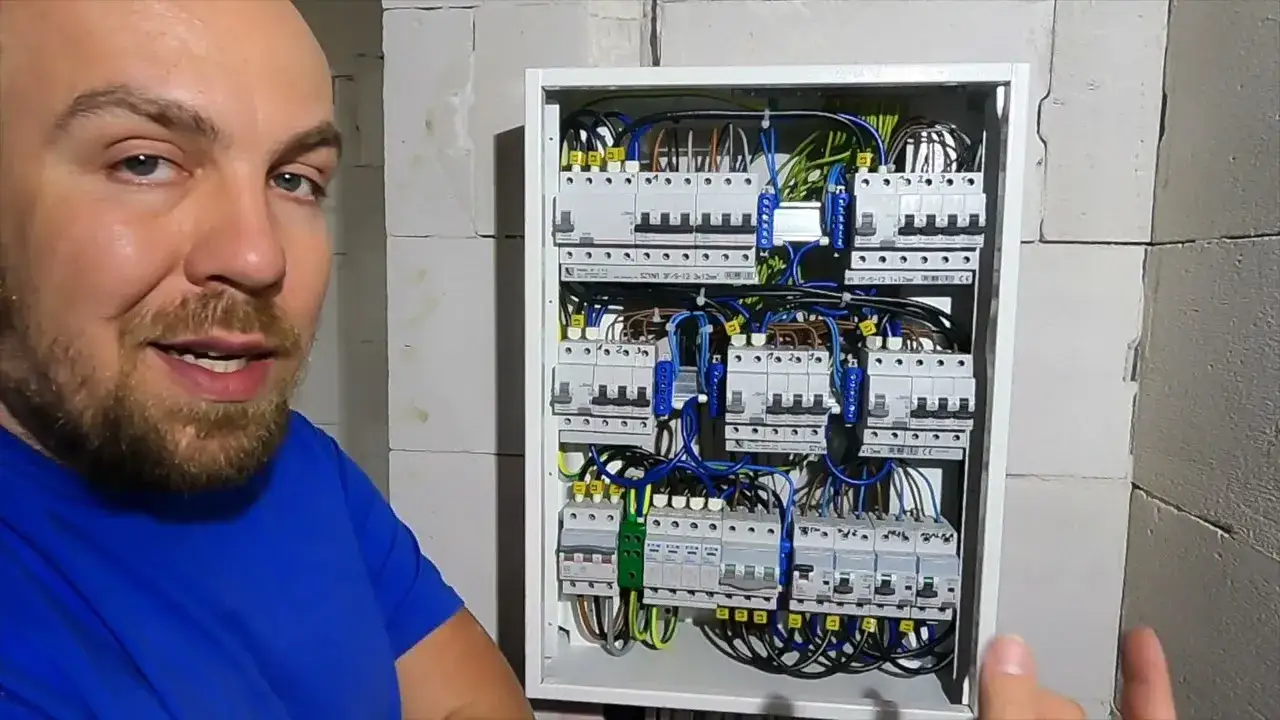

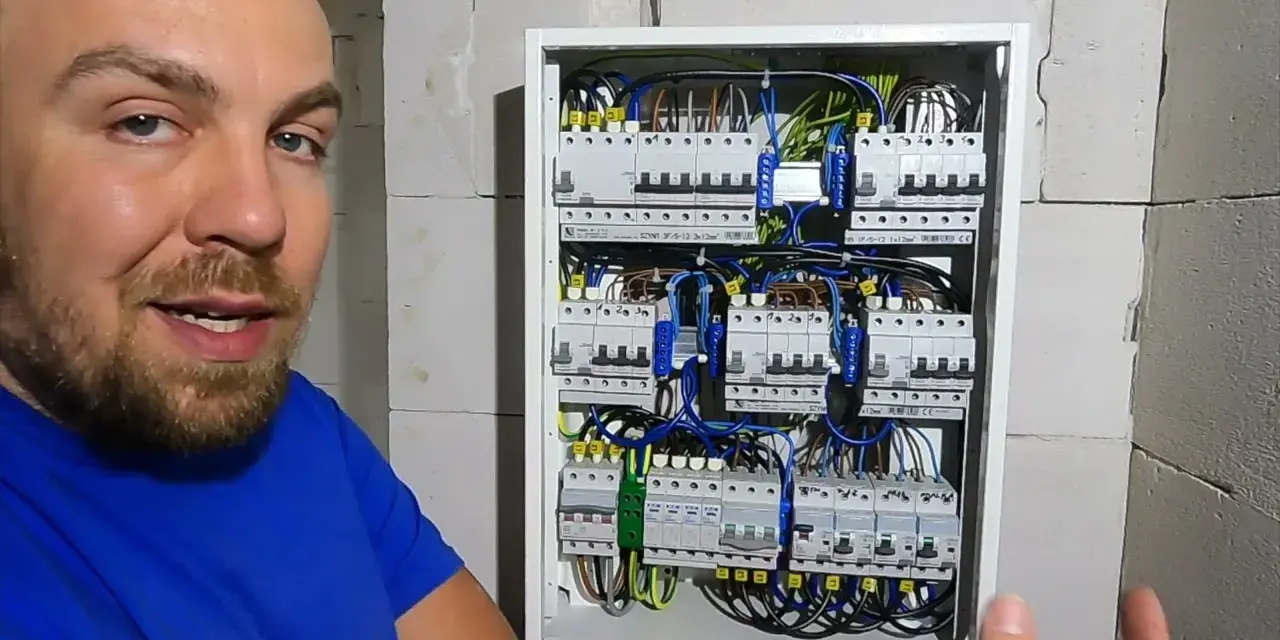

Jak bezpiecznie zamontować rozdzielnicę? Poradnik elektryka SEP

Ten artykuł to kompleksowy przewodnik po prawidłowym i bezpiecznym montażu skrzynki elektrycznej (rozdzielnicy). Dowiesz się, jak zaplanować instalację, krok po kroku wykonać montaż oraz jakie normy i zasady bezpieczeństwa są kluczowe, aby zapewnić niezawodność i bezpieczeństwo Twojej domowej instalacji elektrycznej.

Rola rozdzielnicy w domowej instalacji: Więcej niż tylko "skrzynka z bezpiecznikami"

Dla wielu osób rozdzielnica elektryczna to po prostu "skrzynka z bezpiecznikami". Nic bardziej mylnego! W rzeczywistości jest to serce każdej instalacji elektrycznej w domu, mieszkaniu czy innym obiekcie. To właśnie tutaj zbiegają się wszystkie obwody elektryczne, a energia jest rozdzielana do poszczególnych punktów w budynku. Rozdzielnica nie tylko zapewnia dystrybucję prądu, ale przede wszystkim chroni użytkowników i urządzenia przed skutkami awarii, takich jak zwarcia, przeciążenia czy przepięcia. Bez prawidłowo zamontowanej i wyposażonej rozdzielnicy, bezpieczeństwo elektryczne Twojego domu byłoby poważnie zagrożone.

W jej wnętrzu znajduje się szereg kluczowych elementów, z których każdy pełni określoną funkcję:

• Wyłącznik główny (rozłącznik izolacyjny): To on pozwala na całkowite odłączenie zasilania w całym obiekcie. Jest to niezwykle ważne podczas prac konserwacyjnych lub w sytuacjach awaryjnych, gdy potrzebne jest szybkie i bezpieczne odcięcie prądu.
• Ochronniki przeciwprzepięciowe (SPD): Chronią instalację i podłączone do niej urządzenia przed szkodliwymi skutkami przepięć, które mogą być spowodowane np. uderzeniami pioruna lub awariami w sieci energetycznej.
• Wyłączniki różnicowoprądowe (RCD): Są to strażnicy ochrony przeciwporażeniowej. Ich zadaniem jest szybkie wykrycie upływu prądu do ziemi i natychmiastowe odłączenie zasilania, co minimalizuje ryzyko porażenia prądem.
• Wyłączniki nadprądowe (tzw. "eski"): Zabezpieczają poszczególne obwody przed skutkami zwarć i przeciążeń. W przypadku wystąpienia zbyt dużego prądu, wyłącznik automatycznie przerywa obwód, chroniąc przewody przed przegrzaniem i pożarem.
• Szyny (listwy) zaciskowe: Służą do bezpiecznego i uporządkowanego podłączania przewodów neutralnych (N) i ochronnych (PE), zapewniając prawidłowe uziemienie i dystrybucję prądu.

Kiedy montaż jest konieczny, a kiedy wystarczy modernizacja?

Decyzja o montażu nowej rozdzielnicy lub modernizacji istniejącej zależy od kilku czynników. Montaż nowej skrzynki jest zazwyczaj niezbędny w przypadku budowy nowego domu lub gruntownego remontu, który wiąże się z wymianą całej instalacji elektrycznej. Jest to również konieczne, gdy planujemy znaczącą rozbudowę instalacji, np. o nowe obwody, instalację fotowoltaiczną czy system inteligentnego domu, a obecna rozdzielnica nie ma wystarczającej liczby modułów lub nie spełnia aktualnych norm. Z kolei modernizacja istniejącej rozdzielnicy może być wystarczająca, jeśli jej obudowa jest w dobrym stanie, ale brakuje w niej nowoczesnych zabezpieczeń (np. RCD, SPD) lub wolnych miejsc na dodatkowe aparaty. W takim przypadku można wymienić przestarzałe elementy lub dodać nowe, bez konieczności całkowitej wymiany skrzynki.

Prawo a praktyka: Dlaczego do montażu potrzebujesz elektryka z uprawnieniami SEP?

Chciałbym to podkreślić z całą stanowczością: montaż skrzynki elektrycznej to nie jest zadanie dla amatora. W Polsce, zgodnie z przepisami, prace związane z instalacjami elektrycznymi, a zwłaszcza z montażem lub wymianą rozdzielnicy, wymagają posiadania odpowiednich uprawnień SEP (Stowarzyszenia Elektryków Polskich). Mowa tu przede wszystkim o uprawnieniach w kategorii E (eksploatacja) oraz D (dozór). Samodzielny montaż bez kwalifikacji jest nie tylko niezgodny z prawem, ale przede wszystkim niezwykle niebezpieczny. Ryzykujesz porażeniem prądem, pożarem, a także brakiem możliwości odbioru instalacji przez zakład energetyczny. Co więcej, w przypadku jakiejkolwiek awarii lub nieszczęśliwego wypadku, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli instalacja nie została wykonana przez certyfikowanego specjalistę. Pamiętaj, że po zakończeniu prac, profesjonalny elektryk wykona protokół z pomiarów powykonawczych, który jest dowodem na prawidłowość i bezpieczeństwo instalacji i często jest wymagany do jej legalnego użytkowania.

Precyzyjne planowanie: Klucz do bezproblemowego montażu rozdzielnicy

Zanim w ogóle pomyślisz o wiertarce i przewodach, musisz poświęcić czas na solidne planowanie. To właśnie na tym etapie podejmuje się kluczowe decyzje, które zaważą na funkcjonalności i bezpieczeństwie całej instalacji. Jako doświadczony elektryk, zawsze powtarzam, że dobrze zaplanowany montaż to połowa sukcesu.

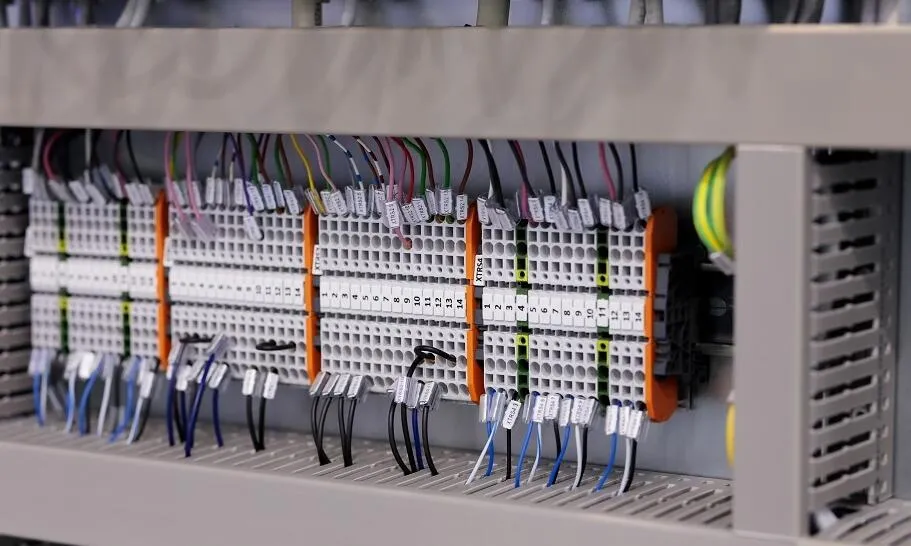

Krok 1: Wybór odpowiedniego typu skrzynki: Natynkowa czy podtynkowa?

Pierwszą decyzją, jaką musisz podjąć, jest wybór typu rozdzielnicy. Na rynku dominują dwa główne rodzaje: natynkowe i podtynkowe. Rozdzielnice natynkowe montuje się bezpośrednio na powierzchni ściany. Są one łatwiejsze i szybsze w instalacji, szczególnie w przypadku remontów, gdzie nie chcemy kuć ścian. Ich wadą może być mniej estetyczny wygląd, choć nowoczesne modele są coraz bardziej dyskretne. Z kolei rozdzielnice podtynkowe są chowane w specjalnie przygotowanym otworze w ścianie, dzięki czemu po zamontowaniu widoczna jest tylko ich ramka i drzwiczki. Są one znacznie bardziej estetyczne i często wybierane w nowych budynkach lub podczas generalnych remontów. Ich montaż jest jednak bardziej pracochłonny, wymaga kucia i precyzyjnego osadzenia. Materiał wykonania to najczęściej wytrzymałe tworzywo sztuczne lub metal, a wybór zależy od preferencji i wymagań dotyczących stopnia ochrony.

Krok 2: Jak obliczyć potrzebny rozmiar? Zasada "dodatkowych 30%" na przyszłość

Prawidłowy dobór rozmiaru rozdzielnicy jest absolutnie kluczowy. Zbyt mała skrzynka szybko stanie się problemem, gdy zechcesz rozbudować instalację. Rozmiar określa się liczbą modułów, gdzie standardowa szerokość jednego modułu to około 17,5 mm. Moja złota zasada to: zawsze wybieraj skrzynkę z zapasem 20-30% wolnych miejsc. Dzięki temu będziesz mieć przestrzeń na przyszłe rozbudowy, takie jak instalacja fotowoltaiczna, system automatyki domowej, ładowarka do samochodu elektrycznego czy dodatkowe obwody. Dla typowego domu jednorodzinnego często rekomenduję skrzynki na 24-36 modułów. Pamiętaj, że lepiej mieć kilka wolnych miejsc niż musieć wymieniać całą rozdzielnicę za kilka lat.

Krok 3: Wybór optymalnej lokalizacji: Gdzie zamontować skrzynkę, a jakich miejsc unikać?

Lokalizacja rozdzielnicy ma ogromne znaczenie dla bezpieczeństwa i komfortu użytkowania. Oto kluczowe zasady, którymi kieruję się podczas wyboru miejsca:

• Suchość: Skrzynka musi być zamontowana w miejscu suchym, z dala od źródeł wilgoci, takich jak łazienki, pralnie czy miejsca narażone na zalanie. Wilgoć to wróg numer jeden dla instalacji elektrycznej.
• Łatwa dostępność: Rozdzielnica powinna być łatwo dostępna dla każdego użytkownika, bez konieczności przesuwania mebli czy używania drabiny. W razie awarii liczy się każda sekunda.
• Ochrona przed uszkodzeniami mechanicznymi: Unikaj miejsc, gdzie skrzynka mogłaby być narażona na uderzenia, np. w wąskich przejściach czy w pobliżu drzwi.
• Odpowiednia wysokość: Zalecana wysokość montażu to od 1,1 m do 1,85 m nad podłogą. Taka wysokość zapewnia wygodny dostęp do wyłączników i możliwość łatwego odczytania opisów.
• Wolna przestrzeń: Przed rozdzielnicą należy zachować co najmniej 1,2 m wolnej przestrzeni, aby zapewnić swobodny dostęp podczas prac konserwacyjnych czy w przypadku awarii.

Krok 4: Kompletowanie niezbędnych narzędzi i materiałów: Co musisz mieć pod ręką?

Przygotowanie odpowiednich narzędzi i materiałów to podstawa sprawnego i bezpiecznego montażu. Z mojego doświadczenia wiem, że nic tak nie spowalnia pracy, jak szukanie brakującego elementu. Oto lista rzeczy, które zawsze mam pod ręką:

• Wkrętaki izolowane: Absolutna podstawa bezpieczeństwa. Używaj tylko narzędzi z atestowaną izolacją!
• Miernik napięcia (próbnik): Niezbędny do weryfikacji braku napięcia przed rozpoczęciem jakichkolwiek prac.
• Poziomica: Do precyzyjnego i estetycznego montażu skrzynki.
• Wiertarka udarowa i odpowiednie wiertła: Do przygotowania otworów montażowych.
• Szczypce do ściągania izolacji: Precyzyjne i bezpieczne narzędzie do przygotowania końcówek przewodów.
• Zaciskarka do tulejek izolowanych: Jeśli planujesz używać tulejek, co gorąco polecam dla trwałości połączeń.
• Nóż monterski: Do precyzyjnego cięcia izolacji.
• Kołki montażowe i wkręty: Odpowiednie do typu ściany (beton, cegła, płyta gipsowo-kartonowa).
• Opaski kablowe: Do estetycznego i uporządkowanego ułożenia przewodów wewnątrz rozdzielnicy.
• Oznaczniki przewodów i etykiety: Niezbędne do czytelnego opisania obwodów i identyfikacji przewodów.
• Środki ochrony osobistej: Rękawice ochronne, okulary ochronne nigdy o nich nie zapominaj!

Montaż rozdzielnicy: Przewodnik po bezpiecznej i zgodnej z normami instalacji

Kiedy planowanie mamy za sobą, możemy przejść do właściwego montażu. Pamiętaj, że każdy krok wymaga precyzji i skupienia. Bezpieczeństwo jest tu priorytetem numer jeden.

Przygotowanie miejsca pracy: Jak zapewnić bezpieczeństwo przed rozpoczęciem prac?

Zanim dotkniesz jakiegokolwiek przewodu, musisz zadbać o swoje bezpieczeństwo. To podstawa, której nie wolno lekceważyć. Oto kroki, które zawsze wykonuję:

1. Odłącz zasilanie: Przede wszystkim, całkowicie odłącz zasilanie w miejscu, gdzie będziesz pracować. Najlepiej zrobić to, wyłączając główny wyłącznik w tablicy licznikowej lub w skrzynce zasilającej budynek.
2. Weryfikacja braku napięcia: Po odłączeniu zasilania, koniecznie sprawdź miernikiem napięcia (próbnikiem) każdy przewód, z którym będziesz pracować, aby upewnić się, że nie ma w nim prądu. Nie ufaj tylko wyłącznikom zawsze weryfikuj!
3. Zabezpiecz obszar pracy: Upewnij się, że miejsce pracy jest dobrze oświetlone i wolne od przeszkód. Jeśli pracujesz na wysokości, użyj stabilnej drabiny.
4. Poinformuj domowników: Jeśli mieszkasz z innymi osobami, poinformuj ich o odłączeniu prądu i zakazie włączania go do momentu zakończenia prac.

Mechaniczne osadzenie skrzynki w ścianie: Kluczowe zasady dla wersji podtynkowej i natynkowej

Mechaniczne zamocowanie rozdzielnicy to fundament całej instalacji. Musi być stabilne, solidne i estetyczne.

Dla rozdzielnic podtynkowych, pierwszym krokiem jest precyzyjne wycięcie otworu w ścianie, zgodnie z wymiarami obudowy. Otwór powinien być na tyle głęboki, aby skrzynka swobodnie się w nim zmieściła, a jej przednia krawędź była równa z płaszczyzną ściany. Po umieszczeniu skrzynki w otworze, koniecznie sprawdź poziomicą, czy jest idealnie wypoziomowana. Następnie zamocuj ją za pomocą zaprawy gipsowej lub specjalnych uchwytów montażowych, upewniając się, że jest stabilnie osadzona i nie ma luzów.

W przypadku rozdzielnic natynkowych, montaż jest prostszy. Skrzynkę przykłada się do ściany w wybranej lokalizacji, zaznacza punkty wiercenia, a następnie wierci otwory. Po umieszczeniu kołków, skrzynkę przykręca się do ściany, ponownie dbając o idealne wypoziomowanie. Użyj odpowiednich wkrętów i kołków, które zapewnią trwałe i bezpieczne mocowanie, szczególnie jeśli skrzynka jest większa i będzie zawierać wiele aparatów.

Wprowadzanie i organizacja przewodów: Jak uniknąć chaosu wewnątrz rozdzielnicy?

Porządek w rozdzielnicy to nie tylko estetyka, ale przede wszystkim funkcjonalność i bezpieczeństwo. Przewody powinny być wprowadzane do skrzynki przez dedykowane otwory lub dławiki, które zapewniają ochronę przed uszkodzeniami mechanicznymi i wilgocią. Staraj się, aby przewody były ułożone w sposób uporządkowany, tworząc proste linie i kąty proste. Używaj opasek kablowych do spinania wiązek przewodów to znacznie ułatwia późniejszą identyfikację i serwisowanie. Pamiętaj, aby pozostawić odpowiedni zapas długości przewodów, tak aby można było je swobodnie podłączyć do aparatów, a w przyszłości ewentualnie przepiąć bez konieczności wymiany. Zbyt krótkie przewody to częsty błąd, który utrudnia pracę.

Montaż wyposażenia na szynie DIN: Prawidłowa kolejność i funkcja poszczególnych aparatów

Po zamocowaniu skrzynki i wprowadzeniu przewodów, czas na montaż aparatury modułowej. Wszystkie urządzenia (wyłączniki, ochronniki) są przystosowane do montażu na szynie DIN, która znajduje się wewnątrz rozdzielnicy. Montaż jest zazwyczaj prosty wystarczy zaczepić aparat na szynie i docisnąć. Ważne jest, aby zachować przemyślaną kolejność montażu, zazwyczaj zaczynając od wyłącznika głównego, a kończąc na wyłącznikach obwodowych. To ułatwia późniejsze okablowanie i serwisowanie.

Wyłącznik główny i ochronniki przeciwprzepięciowe: Pierwsza linia obrony

Na samym początku instalacji, zaraz za miejscem wprowadzenia zasilania, montuje się wyłącznik główny (rozłącznik izolacyjny). To on jest Twoją pierwszą linią obrony, umożliwiającą całkowite odcięcie prądu w całym domu. Obok niego, lub tuż za nim, powinny znaleźć się ochronniki przeciwprzepięciowe (SPD). Ich rola jest nie do przecenienia chronią one całą instalację i podłączone do niej urządzenia elektroniczne przed nagłymi skokami napięcia, które mogą być spowodowane np. wyładowaniami atmosferycznymi. Bez tych elementów, Twoje drogie sprzęty RTV i AGD są narażone na poważne uszkodzenia.

Wyłączniki różnicowoprądowe (RCD): Strażnicy ochrony przeciwporażeniowej

Wyłączniki różnicowoprądowe, potocznie zwane "różnicówkami", to kluczowy element ochrony przeciwporażeniowej. Ich zadaniem jest błyskawiczne wykrycie nawet niewielkiego upływu prądu do ziemi, który może świadczyć o uszkodzeniu izolacji lub kontakcie człowieka z elementem pod napięciem. W takiej sytuacji RCD natychmiast odcina zasilanie, minimalizując ryzyko porażenia prądem. Zgodnie z obowiązującymi normami, RCD są obowiązkowe dla większości obwodów w instalacjach domowych, w tym dla gniazd wtykowych i obwodów łazienkowych. Nigdy nie oszczędzaj na ich jakości i obecności!

Wyłączniki nadprądowe ("eski"): Jak dobrać je do konkretnych obwodów?

Wyłączniki nadprądowe, znane jako "eski", to zabezpieczenia, które chronią poszczególne obwody przed skutkami zwarć i przeciążeń. Ich dobór jest ściśle związany z przekrojem przewodów i mocą podłączonych do danego obwodu urządzeń. Na przykład, obwody oświetleniowe zazwyczaj zabezpiecza się wyłącznikami 10A, gniazda ogólnego przeznaczenia 16A, a obwody do urządzeń o dużej mocy (np. płyta indukcyjna, piekarnik) mogą wymagać wyłączników 20A lub 25A. Niewłaściwy dobór "esek" może prowadzić do częstego wyłączania prądu (gdy są zbyt czułe) lub, co gorsza, do przegrzewania się przewodów i ryzyka pożaru (gdy są zbyt "mocne").

Listwy zaciskowe N i PE: Poprawne podłączenie przewodów neutralnych i ochronnych

Listwy zaciskowe N (neutralny) i PE (ochronny) to miejsca, gdzie zbiegają się wszystkie przewody neutralne i ochronne z poszczególnych obwodów. Przewód neutralny (zazwyczaj niebieski) z każdego obwodu podłącza się do listwy N, natomiast przewód ochronny (żółto-zielony) do listwy PE. Prawidłowe podłączenie tych przewodów jest fundamentalne dla bezpieczeństwa. Listwa PE musi być solidnie połączona z głównym uziemieniem instalacji. Luźne lub błędne połączenia na tych listwach mogą prowadzić do nieprawidłowego działania zabezpieczeń lub, w skrajnych przypadkach, do pojawienia się niebezpiecznego napięcia na obudowach urządzeń.

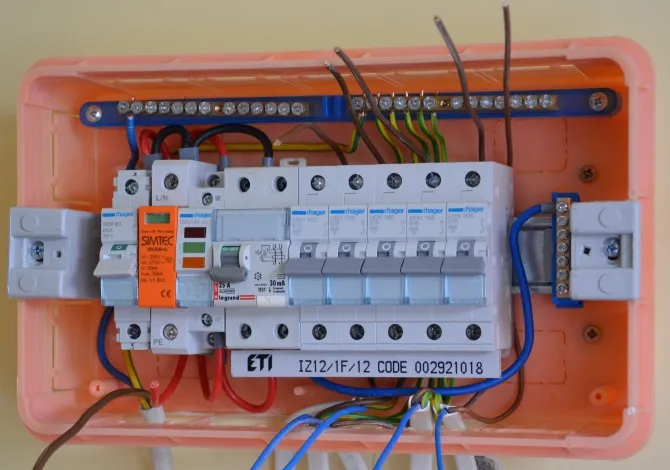

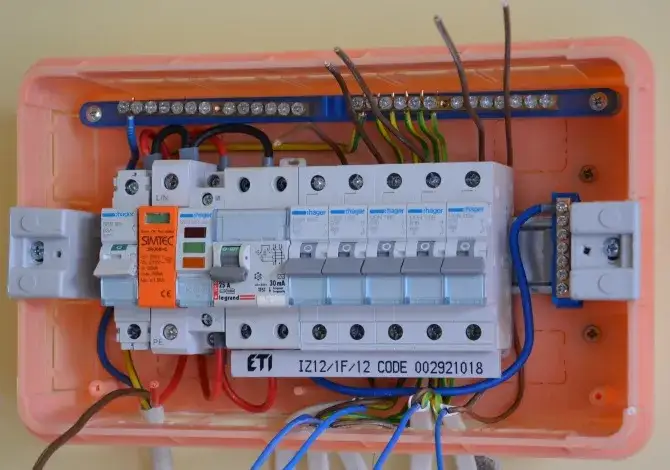

Podłączenie przewodów: Precyzja, która gwarantuje bezpieczeństwo

To jest moment, w którym precyzja jest najważniejsza. Każde połączenie musi być wykonane z najwyższą starannością, ponieważ to od nich zależy niezawodność i bezpieczeństwo całej instalacji.

Złote zasady podłączania: Siła docisku i prawidłowe przygotowanie końcówek

Prawidłowe podłączenie przewodów to sztuka, która wymaga uwagi na detale. Oto moje "złote zasady":

• Prawidłowe ściąganie izolacji: Izolację z przewodów należy ściągać na odpowiednią długość taką, aby przewód miedziany w całości wszedł w zacisk, ale izolacja nie znalazła się pod nim. Zbyt długa izolacja może prowadzić do zwarcia, zbyt krótka do luźnego połączenia.
• Zaciskanie tulejek: Gorąco polecam stosowanie tulejek izolowanych na końcówkach przewodów linkowych. Tulejki zapobiegają rozplątywaniu się żył, zapewniają lepszy kontakt i zwiększają trwałość połączenia w zacisku. Używaj do tego odpowiedniej zaciskarki.
• Odpowiednia siła docisku: To jest absolutnie kluczowe! Zaciski w aparatach modułowych muszą być dokręcone z odpowiednią siłą. Zbyt luźne połączenie prowadzi do wzrostu rezystancji, nagrzewania się styków, a w konsekwencji do uszkodzenia aparatu, a nawet pożaru. Zbyt mocne dokręcenie może uszkodzić przewód. Używaj wkrętaka dynamometrycznego, jeśli masz taką możliwość, lub po prostu dokręcaj "na wyczucie", ale solidnie.
• Sprawdzenie połączeń: Po dokręceniu każdego zacisku, delikatnie pociągnij za przewód, aby upewnić się, że jest on pewnie zamocowany i nie wysunie się.

Kolory mają znaczenie: Jak prawidłowo identyfikować i podłączać przewody L, N i PE?

Standardowa kolorystyka przewodów elektrycznych to międzynarodowy język, który każdy elektryk musi znać. Jest to klucz do bezpiecznej i prawidłowej instalacji:

• Przewód fazowy (L - Line): Zazwyczaj brązowy, czarny lub szary. To nim płynie prąd "aktywny".
• Przewód neutralny (N - Neutral): Zawsze niebieski. Jest to przewód powrotny w obwodzie jednofazowym, który zamyka obwód.
• Przewód ochronny (PE - Protective Earth): Zawsze żółto-zielony. To najważniejszy przewód bezpieczeństwa, który w przypadku awarii odprowadza prąd upływowy do ziemi, chroniąc przed porażeniem.

Błędne podłączenie przewodów, zwłaszcza zamiana N z PE, jest niezwykle niebezpieczne i może prowadzić do pojawienia się napięcia na metalowych obudowach urządzeń, co grozi śmiertelnym porażeniem. Zawsze upewnij się, że każdy przewód jest podłączony do właściwego zacisku, zgodnie z jego kolorem i funkcją.

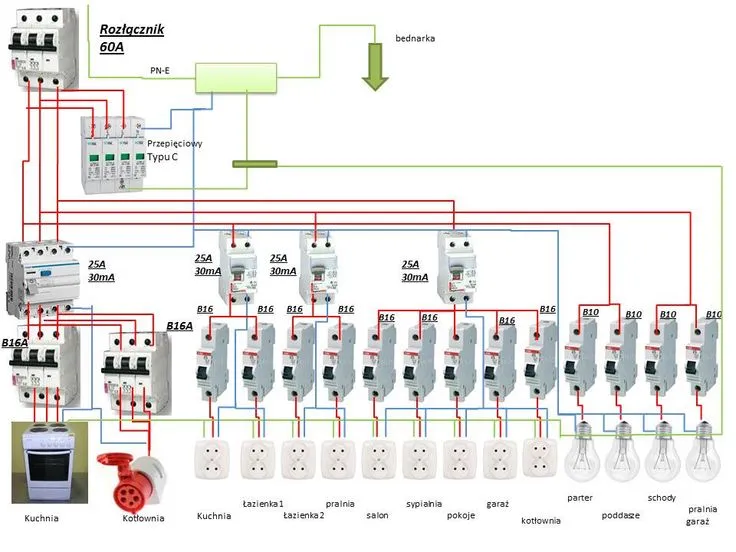

Schemat podłączenia: Jak czytać i dlaczego jest niezbędny?

Schemat podłączenia to mapa Twojej instalacji. Jest absolutnie niezbędny do prawidłowego wykonania montażu rozdzielnicy. Zawiera on informacje o tym, jakie aparaty mają być zamontowane, w jakiej kolejności, oraz jak mają być połączone ze sobą i z obwodami zewnętrznymi. Czytanie schematu to podstawowa umiejętność każdego elektryka. Dzięki niemu wiesz, gdzie podłączyć przewody fazowe, neutralne i ochronne, a także jak połączyć poszczególne wyłączniki i zabezpieczenia. Bez schematu montaż jest improwizacją, która może prowadzić do poważnych błędów i zagrożeń. Zawsze miej go pod ręką i postępuj zgodnie z nim krok po kroku.

Finalizacja i weryfikacja: Zapewnienie długotrwałego i bezpiecznego działania

Montaż rozdzielnicy to nie tylko podłączenie przewodów. Równie ważne są ostatnie kroki, które zapewniają długotrwałe, bezpieczne i bezproblemowe działanie całej instalacji.

Pierwsze uruchomienie i pomiary: Jak elektryk weryfikuje poprawność montażu?

Po zakończeniu montażu i podłączeniu wszystkich przewodów, nadchodzi moment pierwszego uruchomienia. Jednak zanim to nastąpi, certyfikowany elektryk z uprawnieniami SEP musi wykonać szereg pomiarów powykonawczych. To kluczowy etap weryfikacji poprawności i bezpieczeństwa instalacji. Do najważniejszych pomiarów należą:

• Rezystancja izolacji: Sprawdza, czy izolacja przewodów jest w dobrym stanie i nie ma upływów prądu.
• Ciągłość połączeń ochronnych: Gwarantuje, że przewód ochronny (PE) jest prawidłowo połączony z każdym punktem instalacji.
• Skuteczność ochrony przeciwporażeniowej (impedancja pętli zwarcia): Weryfikuje, czy zabezpieczenia zadziałają odpowiednio szybko w przypadku zwarcia.
• Działanie wyłączników różnicowoprądowych (RCD): Sprawdza, czy "różnicówki" wyłączają zasilanie w odpowiednim czasie i przy odpowiednim prądzie upływu.

Dopiero po pozytywnym wyniku wszystkich pomiarów i sporządzeniu protokołu, instalacja może zostać bezpiecznie oddana do użytku. Nigdy nie pomijaj tego etapu!

Dlaczego czytelne opisanie każdego obwodu oszczędzi Ci problemów w przyszłości?

To drobiazg, który często jest lekceważony, a w przyszłości potrafi uratować wiele nerwów. Każdy obwód w rozdzielnicy powinien być czytelnie i dokładnie opisany. Oznacza to, że na drzwiczkach rozdzielnicy lub w jej wnętrzu powinna znajdować się lista, która jasno wskazuje, za co odpowiada dany wyłącznik nadprądowy lub RCD (np. "Gniazda kuchnia", "Oświetlenie salon", "Płyta indukcyjna"). Taki opis ułatwia:

• Eksploatację: Wiesz, który wyłącznik należy wyłączyć, gdy chcesz wymienić żarówkę lub podłączyć nowe urządzenie.
• Diagnostykę awarii: W przypadku wybicia bezpiecznika, szybko zidentyfikujesz, który obwód jest problematyczny.
• Modyfikacje: Jeśli kiedykolwiek będziesz rozbudowywać instalację, precyzyjny opis będzie nieocenioną pomocą.

Wierz mi, brak czytelnego opisu to źródło frustracji dla każdego, kto później będzie miał styczność z Twoją instalacją.

Ostatnie szlify: Montaż osłony i zaślepek niewykorzystanych modułów

Po podłączeniu wszystkich przewodów i aparatów, pozostają ostatnie kroki, które zapewniają estetykę i dodatkowe bezpieczeństwo. Zamontuj osłonę rozdzielnicy, która zakrywa przewody i aparaty, pozostawiając dostęp tylko do dźwigni wyłączników. Upewnij się, że jest ona solidnie zamocowana. Następnie, zaślep wszystkie niewykorzystane miejsca modułowe specjalnymi zaślepkami. Zapobiega to przypadkowemu dotknięciu elementów pod napięciem i poprawia ogólną estetykę rozdzielnicy. To małe detale, które świadczą o profesjonalnym wykonaniu pracy.

Unikaj tych błędów: Najczęstsze pułapki podczas montażu rozdzielnicy

Jako elektryk z wieloletnim doświadczeniem, widziałem już wiele błędów, które mogły mieć katastrofalne skutki. Chcę Cię przed nimi przestrzec. Oto najczęstsze pułapki, których musisz unikać podczas montażu rozdzielnicy:

1. Zbyt mała skrzynka bez miejsca na rozbudowę: To bardzo częsty błąd. Klienci chcą zaoszczędzić, wybierając najmniejszą możliwą rozdzielnicę. Niestety, często zapominają o przyszłości. Brak rezerwy miejsca na dodatkowe obwody (np. do ogrodu, garażu, fotowoltaiki czy ładowarki EV) oznacza, że za kilka lat trzeba będzie wymieniać całą skrzynkę, co generuje znacznie większe koszty i bałagan.

2. Niewłaściwy dobór lub brak kluczowych zabezpieczeń (RCD, SPD): Oszczędzanie na zabezpieczeniach to igranie z ogniem. Brak wyłączników różnicowoprądowych (RCD) naraża domowników na porażenie prądem, a brak ochronników przeciwprzepięciowych (SPD) pozostawia całą instalację i drogie urządzenia bez ochrony przed przepięciami. To są elementy, na których nie wolno oszczędzać.

3. Luźne połączenia i niedokręcone styki: To cichy zabójca instalacji. Luźne połączenia prowadzą do wzrostu rezystancji, przegrzewania się przewodów i zacisków, iskrzenia, a w konsekwencji do uszkodzeń aparatury, a nawet pożaru. Zawsze upewnij się, że wszystkie zaciski są solidnie dokręcone.

4. Nieprawidłowe podłączenie przewodów (niezgodność z kolorystyką, błędne podpięcie N i PE): Kolory przewodów to nie sugestia, to standard. Błędne podłączenie, zwłaszcza zamiana przewodu neutralnego (N) z ochronnym (PE), może sprawić, że metalowe obudowy urządzeń znajdą się pod napięciem, co jest śmiertelnie niebezpieczne. Zawsze dokładnie sprawdzaj kolorystykę i funkcję przewodów.

5. Brak czytelnego opisu obwodów: To błąd, który nie zagraża bezpieczeństwu bezpośrednio, ale generuje ogromną frustrację. Bez opisu nie wiesz, który wyłącznik odpowiada za dany obwód. W przypadku awarii lub potrzeby wyłączenia konkretnego fragmentu instalacji, będziesz błądzić po omacku. Zawsze opisuj każdy obwód!

6. Użycie przewodów o zbyt małym przekroju: Dobór przekroju przewodów do obciążenia jest fundamentalny. Przewody o zbyt małym przekroju będą się przegrzewać, co może prowadzić do uszkodzenia izolacji, zwarcia i pożaru. Zawsze dobieraj przekrój przewodów zgodnie z mocą odbiorników i zabezpieczeniami.

Rozdzielnica a fotowoltaika: Specyfika instalacji PV

W dobie rosnącej popularności odnawialnych źródeł energii, coraz więcej osób decyduje się na instalację fotowoltaiczną. Warto wiedzieć, że wiąże się to ze specyficznymi wymaganiami dotyczącymi rozdzielnic.

Dlaczego instalacja PV wymaga dodatkowej rozdzielnicy AC/DC?

Instalacja fotowoltaiczna generuje prąd stały (DC) w panelach, który następnie jest przekształcany na prąd zmienny (AC) przez inwerter. Ze względu na te dwa typy prądu oraz konieczność zapewnienia bezpieczeństwa i możliwości serwisowania, instalacja PV wymaga dedykowanej rozdzielnicy AC i/lub DC. Rozdzielnica DC chroni obwody po stronie paneli słonecznych (prąd stały), natomiast rozdzielnica AC zabezpiecza połączenie inwertera z siecią domową i publiczną (prąd zmienny). To pozwala na niezależne zabezpieczenie i rozłączanie poszczególnych części systemu PV, co jest kluczowe dla bezpieczeństwa i efektywności.

Przeczytaj również: Jak dobrać przewód AC do falownika PV? Bezpieczeństwo i wydajność

Jakie specyficzne zabezpieczenia są niezbędne przy fotowoltaice?

W rozdzielnicy dedykowanej dla instalacji fotowoltaicznej muszą znaleźć się specyficzne zabezpieczenia, które chronią zarówno samą instalację PV, jak i sieć domową:

• Zabezpieczenia przeciwprzepięciowe po stronie DC (SPD DC): Chronią panele fotowoltaiczne i inwerter przed przepięciami pochodzącymi z instalacji DC.
• Zabezpieczenia przeciwprzepięciowe po stronie AC (SPD AC): Chronią inwerter i sieć domową przed przepięciami pochodzącymi z sieci AC.
• Wyłączniki nadprądowe (MCB) po stronie DC: Zabezpieczają obwody paneli przed przeciążeniami i zwarciami w części DC.
• Wyłączniki nadprądowe (MCB) po stronie AC: Zabezpieczają obwód inwertera przed przeciążeniami i zwarciami w części AC.
• Rozłącznik DC: Umożliwia bezpieczne odłączenie paneli od inwertera, co jest niezbędne podczas prac serwisowych.

Montaż tych skrzynek i ich wyposażenia również podlega ścisłym normom i musi być wykonany przez certyfikowanego instalatora z odpowiednimi uprawnieniami, który ma doświadczenie w instalacjach fotowoltaicznych.
