Rozdzielnica elektryczna: Bezpieczny montaż i projekt z elektrykiem

Projektowanie i montaż domowej rozdzielnicy elektrycznej to zadanie, które na pierwszy rzut oka może wydawać się proste, ale w rzeczywistości jest niezwykle złożone i wymaga specjalistycznej wiedzy. Jako Borys Sadowski, zawsze podkreślam, że bezpieczeństwo i zgodność z obowiązującymi normami to absolutny priorytet, dlatego kluczowe prace muszą być wykonane przez wykwalifikowanego elektryka.

Samodzielny montaż rozdzielnicy to zły pomysł prawo i bezpieczeństwo na pierwszym miejscu

Z mojego doświadczenia wynika, że wiele osób, chcąc zaoszczędzić, próbuje samodzielnie montować rozdzielnice elektryczne. Muszę to powiedzieć jasno i wyraźnie: samodzielny montaż rozdzielnicy to bardzo zły pomysł. Nie tylko jest to niebezpieczne dla Ciebie i Twoich bliskich, ale również niezgodne z polskim prawem budowlanym i energetycznym. Choć ten artykuł ma charakter poradnikowy i ma na celu uświadomienie Ci, jak powinna wyglądać prawidłowo wykonana rozdzielnica, to kluczowe prace, takie jak projektowanie, montaż i pomiary, muszą być zawsze wykonane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami.

Uprawnienia SEP G1 kto i dlaczego może legalnie montować rozdzielnice w Polsce?

W Polsce, zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normą PN-HD 60364, wszelkie prace związane z instalacjami elektrycznymi, w tym montaż rozdzielnic, mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje. Mowa tu o świadectwie kwalifikacyjnym SEP grupy G1 (Stowarzyszenia Elektryków Polskich) w zakresie eksploatacji (E) lub dozoru (D). To nie jest tylko formalność te uprawnienia potwierdzają, że elektryk ma niezbędną wiedzę teoretyczną i praktyczną, aby zapewnić bezpieczeństwo i funkcjonalność instalacji. Pamiętaj, że dotyczy to zarówno samego montażu, jak i późniejszych, obowiązkowych pomiarów.

Wykonywanie, montaż i pomiary instalacji elektrycznych, w tym rozdzielnic, wymaga posiadania aktualnych uprawnień SEP (Stowarzyszenia Elektryków Polskich) w zakresie eksploatacji (E) lub dozoru (D).

Konsekwencje błędów od utraty gwarancji po ryzyko pożaru i porażenia

Błędy popełnione podczas montażu rozdzielnicy elektrycznej mogą mieć katastrofalne skutki. Nie mówię tu tylko o drobnych usterkach, ale o realnym zagrożeniu życia i mienia. Oto najważniejsze konsekwencje, których musisz być świadomy:

• Ryzyko pożaru: Niewłaściwie dobrane zabezpieczenia, niedokręcone zaciski czy złe połączenia mogą prowadzić do przegrzewania się przewodów i aparatury, a w konsekwencji do pożaru.
• Porażenie prądem: Brak odpowiedniej ochrony przeciwporażeniowej, błędne podłączenie wyłączników różnicowoprądowych (RCD) lub brak uziemienia to prosta droga do śmiertelnego porażenia.
• Utrata gwarancji: Producenci sprzętu AGD i RTV często wymagają, aby instalacja elektryczna była wykonana zgodnie z normami i przez uprawnionego elektryka. W przypadku awarii spowodowanej wadliwą instalacją, możesz stracić gwarancję na drogi sprzęt.
• Brak możliwości odbioru instalacji: W nowo budowanych domach instalacja elektryczna musi zostać odebrana przez uprawnionego elektryka, który wystawi protokół z pomiarów. Bez tego dokumentu nie uzyskasz pozwolenia na użytkowanie budynku ani nie podpiszesz umowy z zakładem energetycznym.
• Problemy z ubezpieczeniem: W razie pożaru czy innej awarii spowodowanej wadliwą instalacją, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli instalacja nie była wykonana zgodnie z przepisami i przez uprawnioną osobę.

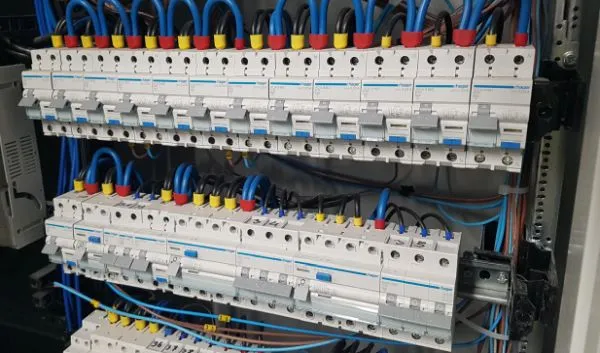

Rola elektryka z uprawnieniami: nie tylko montaż, ale projekt i pomiary odbiorcze

Jak widzisz, rola elektryka z uprawnieniami wykracza daleko poza samo „przykręcanie kabelków”. Profesjonalny elektryk to Twój partner w procesie tworzenia bezpiecznej i funkcjonalnej instalacji. Jego zadania obejmują doradztwo projektowe, które uwzględni Twoje obecne i przyszłe potrzeby, wykonanie szczegółowego schematu jednokreskowego, który jest mapą całej instalacji, a także sam montaż z dbałością o każdy detal. Co więcej, to właśnie on przeprowadzi niezbędne pomiary odbiorcze po zakończeniu prac, potwierdzając bezpieczeństwo i zgodność instalacji z normami. Nie traktuj elektryka jako zbędnego wydatku, lecz jako inwestycję w bezpieczeństwo i spokój ducha.

Inteligentne planowanie domowej rozdzielnicy elektrycznej

Zanim w ogóle pomyślisz o montażu, musisz poświęcić czas na inteligentne planowanie. To pierwszy i moim zdaniem najważniejszy krok w procesie tworzenia rozdzielnicy. Dobrze przemyślany projekt to podstawa, która zapewni Ci komfort, bezpieczeństwo i elastyczność na lata, uwzględniając zarówno obecne, jak i przyszłe potrzeby Twojego domu.

Analiza potrzeb: lista obwodów jako fundament Twojego projektu

Kluczem do funkcjonalnej rozdzielnicy jest dokładna analiza potrzeb i podział całej instalacji na przemyślane obwody. Nie ma nic gorszego niż sytuacja, gdy awaria w jednym pomieszczeniu wyłącza prąd w całym domu. Dlatego zawsze zalecam, aby każdy typ obciążenia i każde pomieszczenie miało swoje dedykowane obwody. Przykładowo:

• Oświetlenie: Osobne obwody dla oświetlenia w poszczególnych strefach (np. parter, piętro, kuchnia, łazienka).
• Gniazda wtykowe: Obwody dla gniazd w pokojach, osobne dla kuchni (gdzie jest wiele urządzeń), łazienki, garażu czy piwnicy.
• Urządzenia o dużej mocy: Płyta indukcyjna, piekarnik, zmywarka, pralka, suszarka, kocioł CO, pompa ciepła każde z tych urządzeń powinno mieć swój własny, dedykowany obwód z odpowiednio dobranym zabezpieczeniem.
• Obwody zewnętrzne: Osobne obwody dla oświetlenia ogrodowego, gniazd zewnętrznych, bramy wjazdowej czy domofonu.

Taki podział zwiększa bezpieczeństwo i komfort użytkowania, minimalizując ryzyko przeciążeń i awarii.

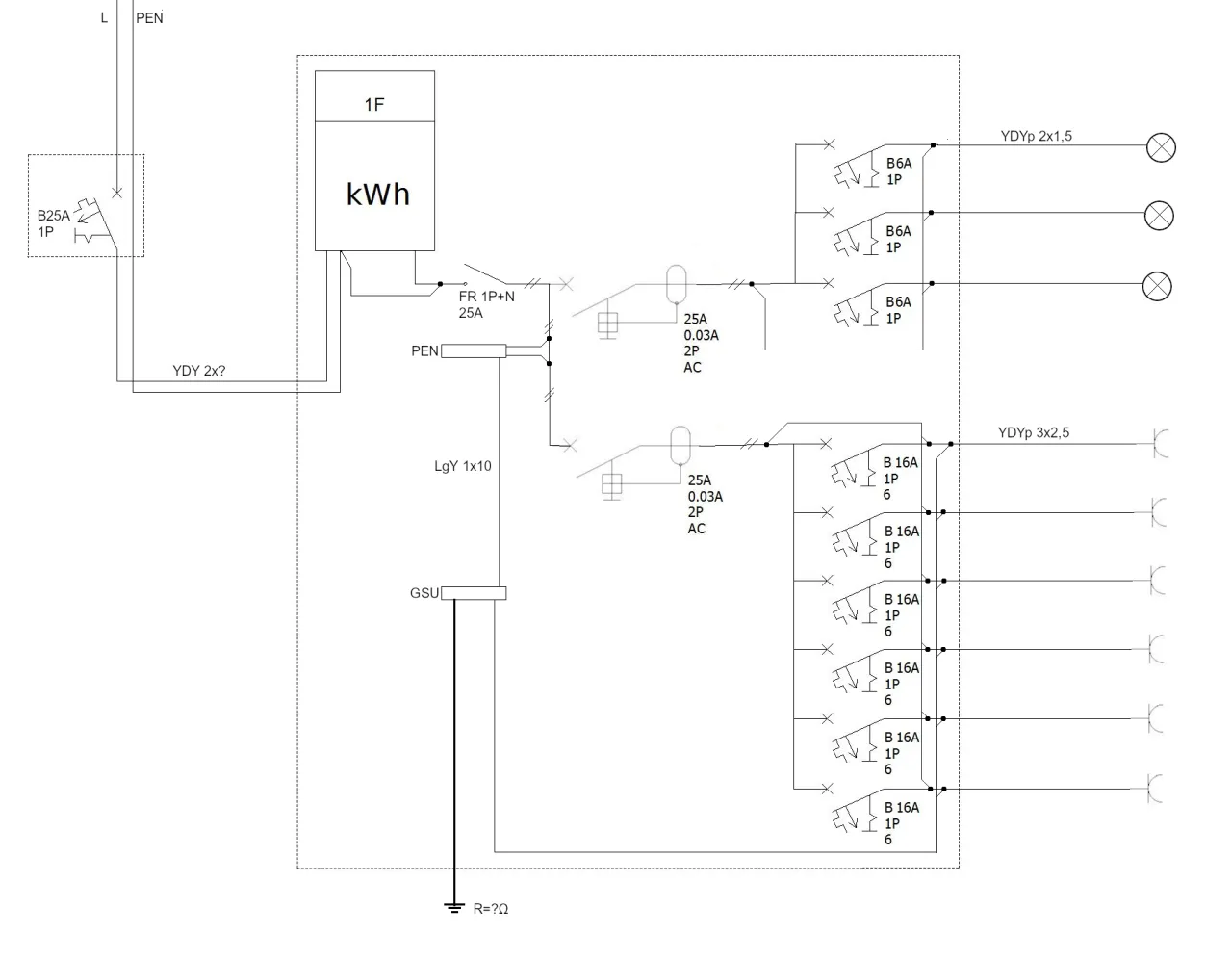

Schemat jednokreskowy mapa Twojej instalacji, którą musisz mieć

Gdy już masz listę obwodów, następnym krokiem jest stworzenie schematu jednokreskowego. To absolutna podstawa i obowiązkowy element każdego projektu instalacji elektrycznej. Schemat jednokreskowy to graficzne przedstawienie układu i połączeń wszystkich aparatów w rozdzielnicy, a także przebiegu obwodów w całym budynku. Zawiera on informacje o typach zabezpieczeń, ich wartościach, przekrojach przewodów i typach odbiorników. Dla mnie, jako elektryka, to mapa, która pozwala zrozumieć całą instalację. Bez niego trudno o prawidłowy montaż, a w przyszłości o skuteczną diagnostykę i serwis.

Jak dobrać wielkość obudowy? Zasada 30% wolnego miejsca na przyszłość

Wielkość obudowy rozdzielnicy to często niedoceniany aspekt. Moja złota zasada brzmi: zawsze planuj z rezerwą! Zalecam, aby obudowa rozdzielnicy była dobrana w taki sposób, aby po zamontowaniu wszystkich niezbędnych aparatów, pozostało w niej około 20-30% wolnego miejsca. Dlaczego? Ponieważ technologia idzie do przodu, a Twoje potrzeby mogą się zmieniać. Może w przyszłości zdecydujesz się na instalację fotowoltaiczną, system Smart Home, ładowarkę do samochodu elektrycznego, albo po prostu dodasz kilka nowych obwodów. Dodatkowe miejsce pozwoli na łatwą rozbudowę bez konieczności wymiany całej rozdzielnicy, co wiąże się z dużymi kosztami i bałaganem.

Rozdzielnica natynkowa czy podtynkowa co wybrać i dlaczego?

Wybór między rozdzielnicą natynkową a podtynkową zależy głównie od etapu budowy i estetyki. Rozdzielnica podtynkowa jest elegancko wpuszczona w ścianę, co sprawia, że jest praktycznie niewidoczna, a jej drzwiczki licują się z powierzchnią ściany. To idealne rozwiązanie do nowo budowanych domów lub podczas gruntownych remontów, gdzie można bez problemu przygotować odpowiednią wnękę. Z kolei rozdzielnica natynkowa montowana jest bezpośrednio na powierzchni ściany. Jest łatwiejsza i szybsza w montażu, co czyni ją dobrym wyborem do istniejących budynków, gdzie kucie w ścianie jest problematyczne, lub do pomieszczeń gospodarczych, garaży czy piwnic, gdzie estetyka nie jest priorytetem. Ważne, aby obudowa była solidna i spełniała normy IP (stopień ochrony przed wnikaniem ciał stałych i wody).

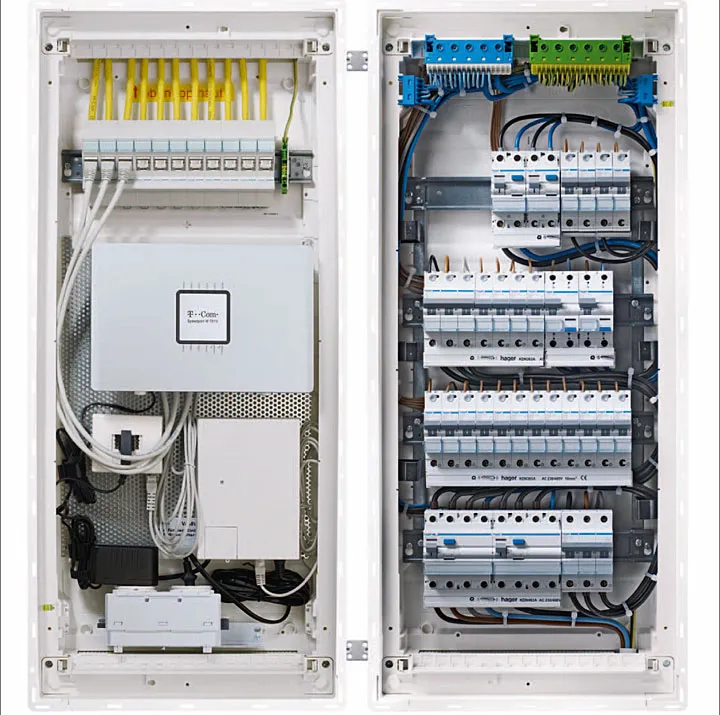

Anatomia nowoczesnej rozdzielnicy niezbędne aparaty w 2026 roku

W dzisiejszych czasach, instalacje elektryczne są coraz bardziej złożone, a wymagania dotyczące bezpieczeństwa i funkcjonalności stale rosną. Dlatego też, jako Borys Sadowski, chcę Ci przedstawić kluczowe elementy składowe nowoczesnej rozdzielnicy elektrycznej, które są standardem w 2026 roku. Pamiętaj, że odpowiedni dobór i montaż tych aparatów to podstawa bezpiecznej i niezawodnej instalacji.

Rozłącznik izolacyjny (FR) Twój główny wyłącznik bezpieczeństwa

Pierwszym i najważniejszym elementem w każdej rozdzielnicy jest rozłącznik izolacyjny (FR), często nazywany po prostu wyłącznikiem głównym. Jego zadaniem jest całkowite odcięcie zasilania od całej instalacji domowej. To absolutnie kluczowy element bezpieczeństwa, który pozwala na bezpieczne wykonywanie prac serwisowych, usuwanie awarii lub po prostu odłączenie prądu w całym domu w nagłych sytuacjach. Zawsze upewnij się, że jest łatwo dostępny i wyraźnie oznaczony.

Ochronniki przepięć (SPD) obowiązkowa tarcza przed piorunami i awariami sieci

Współczesne instalacje elektryczne są narażone na przepięcia, które mogą pochodzić zarówno z wyładowań atmosferycznych (uderzenia pioruna), jak i z awarii w sieci energetycznej. Dlatego też ograniczniki przepięć (SPD) typu T1+T2 (klasa B+C) stały się obowiązkowym standardem w nowych instalacjach. Ich rola polega na ochronie wszystkich podłączonych urządzeń elektronicznych przed uszkodzeniem spowodowanym nagłymi skokami napięcia. To inwestycja, która chroni Twój drogi sprzęt RTV i AGD, a także całą instalację.

Wyłączniki różnicowoprądowe (RCD) strażnik Twojego życia i zdrowia

Wyłączniki różnicowoprądowe (RCD), potocznie zwane "różnicówkami", to najważniejszy element ochrony przeciwporażeniowej w Twoim domu. Ich zadaniem jest błyskawiczne odcięcie zasilania, gdy tylko wykryją upływ prądu do ziemi czyli sytuację, w której prąd zaczyna płynąć przez ciało człowieka lub uszkodzoną izolację. W nowych instalacjach są one obowiązkowe dla wszystkich obwodów gniazd wtykowych i oświetlenia. Zazwyczaj stosuje się RCD typu AC lub A, o prądzie znamionowym 30 mA. Co ważne, zalecam stosowanie osobnych RCD dla różnych grup obwodów (np. osobno dla parteru, piętra, kuchni), aby awaria w jednym miejscu nie wyłączała prądu w całym domu, co znacząco zwiększa komfort użytkowania.

Wyłączniki nadprądowe (MCB) jak poprawnie dobrać "eski" do gniazdek i oświetlenia?

Wyłączniki nadprądowe (MCB), popularnie nazywane "eskami", to podstawowe zabezpieczenia każdego obwodu. Ich głównym zadaniem jest ochrona przewodów przed skutkami zwarć i przeciążeń. Gdy prąd w obwodzie przekroczy bezpieczną wartość, MCB automatycznie odcina zasilanie, zapobiegając przegrzewaniu się przewodów i potencjalnemu pożarowi. Prawidłowy dobór MCB jest kluczowy i zależy od przekroju przewodów oraz przewidywanego obciążenia danego obwodu. Oto kilka przykładów:

• Dla obwodów oświetleniowych, gdzie obciążenie jest stosunkowo niewielkie, zazwyczaj stosuje się wyłączniki B10 (10 A).
• Dla standardowych obwodów gniazd wtykowych, gdzie podłączamy typowe urządzenia domowe, najczęściej używa się wyłączników B16 (16 A).
• Dla obwodów z urządzeniami o dużej mocy, takimi jak płyty indukcyjne czy piekarniki, dobiera się zabezpieczenia o wyższych wartościach prądu znamionowego, np. B20, B25, zawsze w zależności od mocy urządzenia i przekroju przewodów.

Zawsze należy dobrać MCB tak, aby chronił przewody, a nie tylko urządzenie przewód musi być w stanie bezpiecznie przenieść prąd, zanim zadziała zabezpieczenie.

Rozdzielnica gotowa na przyszłość fotowoltaika i Smart Home

W dzisiejszych czasach, kiedy technologia rozwija się w zawrotnym tempie, a świadomość ekologiczna rośnie, coraz więcej osób decyduje się na inwestycje w odnawialne źródła energii i inteligentne systemy zarządzania domem. Jako Borys Sadowski, zawsze doradzam moim klientom, aby ich rozdzielnica była gotowa na przyszłość. Oznacza to przewidzenie miejsca i odpowiednich zabezpieczeń dla instalacji fotowoltaicznej oraz elementów Smart Home już na etapie projektu.

Jak przygotować rozdzielnicę pod instalację fotowoltaiczną? Niezbędne zabezpieczenia AC

Instalacja fotowoltaiczna to doskonały sposób na obniżenie rachunków za prąd, ale wymaga odpowiedniego przygotowania rozdzielnicy. Falownik, serce instalacji PV, generuje prąd zmienny (AC), który jest wprowadzany do sieci domowej. Aby zapewnić bezpieczeństwo i prawidłowe funkcjonowanie, w rozdzielnicy głównej (lub w osobnej skrzynce AC dedykowanej PV) muszą znaleźć się dodatkowe, dedykowane zabezpieczenia. Oto lista kluczowych elementów:

• Zabezpieczenie nadprądowe dla obwodu od falownika: Jest to wyłącznik nadprądowy (MCB) dobrany do mocy falownika, chroniący przewody doprowadzające prąd z falownika do rozdzielnicy.
• Rozłącznik izolacyjny DC: Jeśli falownik nie posiada wbudowanego rozłącznika DC, konieczne jest zainstalowanie go w pobliżu falownika, aby umożliwić bezpieczne odłączenie paneli fotowoltaicznych od falownika.
• Dodatkowy ogranicznik przepięć po stronie AC: Oprócz ogólnego SPD w rozdzielnicy głównej, często zaleca się dodatkowy ogranicznik przepięć po stronie AC, aby jeszcze skuteczniej chronić falownik i resztę instalacji przed przepięciami.

Niezwykle ważne jest również, aby projekt instalacji elektrycznej uwzględniał dwukierunkowy przepływ energii, co jest charakterystyczne dla fotowoltaiki. Wszystkie te elementy muszą być prawidłowo dobrane i zainstalowane przez elektryka z uprawnieniami, który ma doświadczenie w instalacjach PV.

Miejsce na inteligentny dom: sterowniki, przekaźniki i inne moduły rozszerzające

Systemy inteligentnego domu (Smart Home) stają się coraz bardziej popularne, oferując komfort i oszczędności. Jeśli planujesz w przyszłości automatyzację oświetlenia, rolet, ogrzewania czy innych urządzeń, Twoja rozdzielnica musi być na to przygotowana. Oznacza to przede wszystkim przewidzenie dodatkowego miejsca na szynie DIN na moduły takie jak:

• Lampki kontrolne: Do sygnalizacji stanu poszczególnych obwodów.
• Przekaźniki bistabilne: Do sterowania oświetleniem z wielu punktów.
• Programatory czasowe: Do automatycznego włączania i wyłączania urządzeń.
• Moduły sterujące Smart Home: Wiele systemów inteligentnego domu (np. FIBARO, Loxone, KNX) wykorzystuje moduły montowane w rozdzielnicy do sterowania oświetleniem, ogrzewaniem, roletami czy systemami alarmowymi.

Planując rozdzielnicę z myślą o Smart Home, warto skonsultować się nie tylko z elektrykiem, ale także z integratorem systemów inteligentnego domu, aby zapewnić kompatybilność i odpowiednie okablowanie.

Montaż krok po kroku jak pracuje profesjonalny elektryk

Skoro już wiesz, jak ważny jest projekt i jakie aparaty powinny znaleźć się w nowoczesnej rozdzielnicy, przejdźmy do samego procesu montażu. Pamiętaj, że poniższy opis ma charakter poglądowy i przedstawia, jak pracuje profesjonalny elektryk. Nigdy nie próbuj wykonywać tych czynności samodzielnie bez odpowiednich uprawnień i doświadczenia.

1. Przygotowanie obudowy i montaż szyn DIN

   Pierwszym krokiem jest staranne przygotowanie obudowy rozdzielnicy. Jeśli jest to rozdzielnica podtynkowa, należy precyzyjnie wykuć wnękę w ścianie. Następnie montuje się wewnątrz obudowy szyny DIN to na nich będą mocowane wszystkie aparaty modułowe. Ważne jest, aby szyny były zamontowane stabilnie i równo, zgodnie z projektem.

2. Instalacja aparatury modułowej: prawidłowa kolejność i układ

   Kolejnym etapem jest montaż aparatury modułowej na szynach DIN. Zaczynamy od głównego rozłącznika izolacyjnego (FR), następnie montujemy ograniczniki przepięć (SPD), wyłączniki różnicowoprądowe (RCD), a na końcu wyłączniki nadprądowe (MCB) dla poszczególnych obwodów. Kolejność i układ aparatów są kluczowe dla przejrzystości i bezpieczeństwa instalacji. Zawsze staram się układać aparaty logicznie, grupując je według obwodów lub funkcji.

3. Sztuka łączenia, czyli szyny grzebieniowe vs. mostkowanie przewodami

   Po zamontowaniu aparatów przychodzi czas na ich połączenie. Do łączenia wyłączników nadprądowych i różnicowoprądowych najczęściej stosuje się szyny grzebieniowe. To szybkie, estetyczne i bezpieczne rozwiązanie, które zapewnia solidne połączenie elektryczne. Alternatywą jest mostkowanie przewodami, ale wymaga to większej precyzji i staranności, aby wszystkie połączenia były solidne i odpowiednio dokręcone. Niezależnie od wybranej metody, najważniejsze jest, aby połączenia były pewne, bez luzów, co zapobiega przegrzewaniu się styków.

4. Oznaczanie obwodów dlaczego jest tak kluczowe dla przyszłej eksploatacji?

   Gdy wszystkie aparaty są już podłączone, niezwykle ważne jest precyzyjne oznaczenie każdego obwodu. Na drzwiczkach rozdzielnicy lub w jej wnętrzu powinna znaleźć się czytelna legenda, która jednoznacznie wskazuje, za co odpowiada każdy wyłącznik nadprądowy i różnicowoprądowy. To kluczowe dla przyszłej eksploatacji i serwisowania instalacji. W przypadku awarii, łatwo zlokalizujesz uszkodzony obwód, a podczas prac remontowych będziesz wiedział, które obwody należy wyłączyć. Brak oznaczeń to częsty błąd, który w przyszłości generuje frustrację i niepotrzebne ryzyko.

Najczęstsze błędy montażowe, których musisz uniknąć

Przez lata pracy jako elektryk widziałem wiele rozdzielnic, zarówno tych wzorowo wykonanych, jak i tych, które były istną tykającą bombą. Chcę Ci przedstawić najczęstsze błędy montażowe, abyś wiedział, czego unikać i na co zwrócić szczególną uwagę, współpracując z elektrykiem. Pamiętaj, że eliminacja tych błędów to podstawa bezpieczeństwa.

Błąd nr 1: Złe podłączenie wyłącznika RCD jak to zrobić poprawnie?

Jednym z najgroźniejszych i niestety często spotykanych błędów jest nieprawidłowe podłączenie wyłącznika różnicowoprądowego (RCD). RCD musi być podłączony w taki sposób, aby mierzył prąd płynący zarówno przewodem fazowym (L), jak i neutralnym (N) do chronionego obwodu. Niedopuszczalne jest "pożyczanie" przewodu neutralnego (N) zza RCD dla innego obwodu, który nie jest przez niego chroniony. Taki błąd sprawi, że RCD będzie działał nieprawidłowo, wyłączając się bez powodu lub, co gorsza, nie zadziała w momencie rzeczywistego zagrożenia. Prawidłowe podłączenie RCD polega na tym, że wszystkie przewody (L i N) danego obwodu przechodzą przez ten sam RCD.

Błąd nr 2: Niedokręcone zaciski cichy sprawca przyszłych awarii

Niedokręcone zaciski to cichy, ale niezwykle groźny sprawca przyszłych awarii. Luźne połączenie powoduje wzrost rezystancji, co prowadzi do przegrzewania się styków. W najlepszym wypadku skończy się to spaleniem aparatu lub przewodu, w najgorszym pożarem. Profesjonalny elektryk zawsze używa wkrętaka dynamometrycznego, aby dokręcić zaciski z odpowiednią siłą, zgodnie z zaleceniami producenta. To prosta, ale absolutnie kluczowa czynność, której nie wolno lekceważyć.

Błąd nr 3: "Pożyczanie" N lub PE zza różnicówki śmiertelnie niebezpieczna pomyłka

Ten błąd jest tak niebezpieczny, że muszę go podkreślić ponownie. "Pożyczanie" przewodu neutralnego (N) lub ochronnego (PE) zza wyłącznika różnicowoprądowego dla obwodu, który nie jest przez ten RCD chroniony, to śmiertelnie niebezpieczna pomyłka. W przypadku upływu prądu w takim "pożyczonym" obwodzie, RCD nie zadziała prawidłowo, a Ty lub Twoi bliscy będziecie narażeni na porażenie prądem. Każdy obwód musi mieć swoje własne, dedykowane przewody N i PE, które przechodzą przez odpowiedni RCD. To podstawowa zasada ochrony przeciwporażeniowej, której nie można łamać.

Przeczytaj również: Ile prądu zużywa taśma LED? Oblicz koszty i oszczędzaj!

Finał prac pomiary odbiorcze i protokół jako gwarancja bezpieczeństwa

Po zakończeniu montażu rozdzielnicy i całej instalacji elektrycznej, praca elektryka wcale się nie kończy. Wręcz przeciwnie nadchodzi jeden z najważniejszych etapów: pomiary odbiorcze i sporządzenie protokołu. To właśnie te czynności stanowią ostateczną gwarancję bezpieczeństwa i legalności Twojej instalacji. Bez nich, nawet najlepiej wykonana rozdzielnica jest tylko zbiorem aparatów bez formalnego potwierdzenia jej sprawności i zgodności z normami.

Co sprawdza elektryk podczas pomiarów? Kluczowe testy nowej instalacji

Pomiary odbiorcze to kompleksowy zestaw testów, które może wykonać tylko elektryk posiadający specjalne uprawnienia pomiarowe. Celem tych pomiarów jest sprawdzenie, czy instalacja elektryczna została wykonana prawidłowo i czy spełnia wszystkie normy bezpieczeństwa. Oto kluczowe testy, które są wykonywane:

• Pomiar rezystancji izolacji: Sprawdza, czy izolacja przewodów jest w dobrym stanie i nie ma upływów prądu do ziemi.
• Pomiar skuteczności ochrony przeciwporażeniowej (impedancja pętli zwarcia): Ten pomiar weryfikuje, czy w przypadku zwarcia, zabezpieczenia (np. wyłączniki nadprądowe) zadziałają wystarczająco szybko, aby odłączyć zasilanie i zapobiec porażeniu.
• Badanie wyłączników różnicowoprądowych (RCD): Sprawdza się, czy RCD zadziałają w określonym czasie i przy odpowiednim prądzie różnicowym, zgodnie z ich parametrami.
• Sprawdzenie ciągłości przewodów ochronnych (PE) i połączeń wyrównawczych: Upewnia się, że wszystkie elementy metalowe są prawidłowo uziemione.
• Sprawdzenie poprawności połączeń i oznaczeń: Wizualna kontrola całej rozdzielnicy i instalacji.

Każdy z tych pomiarów jest niezwykle ważny i musi być wykonany z najwyższą starannością.

Dlaczego protokół z pomiarów jest niezbędny do odbioru budynku i zgłoszenia do zakładu energetycznego?

Po wykonaniu wszystkich pomiarów, elektryk sporządza protokół z pomiarów odbiorczych. Jest to oficjalny dokument, który zawiera wyniki wszystkich testów, potwierdza zgodność instalacji z normami i świadczy o jej bezpieczeństwie. Dlaczego jest tak ważny?

• Odbiór budynku: W przypadku nowo budowanych obiektów, protokół z pomiarów elektrycznych jest jednym z kluczowych dokumentów wymaganych do uzyskania pozwolenia na użytkowanie budynku. Bez niego, nadzór budowlany nie wyda zgody na użytkowanie.
• Zgłoszenie do zakładu energetycznego: Zakład energetyczny również wymaga protokołu z pomiarów, aby podłączyć Twój dom do sieci i podpisać umowę na dostawę energii. To dla nich potwierdzenie, że instalacja jest bezpieczna i nie stanowi zagrożenia dla sieci.
• Gwarancja i ubezpieczenie: Protokół jest dowodem na to, że instalacja została wykonana profesjonalnie. Jest to ważne w przypadku ewentualnych roszczeń gwarancyjnych czy ubezpieczeniowych.
• Twoje bezpieczeństwo: Przede wszystkim jednak, protokół to Twoja gwarancja, że instalacja elektryczna w Twoim domu jest bezpieczna dla Ciebie i Twojej rodziny.

Dlatego zawsze nalegaj na otrzymanie kompletnego i prawidłowo sporządzonego protokołu z pomiarów. To nie tylko formalność, ale przede wszystkim dokument potwierdzający Twoje bezpieczeństwo.
