Jak dobrać przewód AC do falownika PV? Kluczowe zasady i obliczenia dla bezpieczeństwa i wydajności
- Moc falownika, odległość od rozdzielnicy i typ instalacji (1-fazowa/3-fazowa) to podstawowe parametry decydujące o wyborze przewodu.
- Dopuszczalny spadek napięcia w obwodzie falownik-rozdzielnica nie powinien przekraczać 1% wartości nominalnej.
- Przekrój przewodu należy obliczyć na podstawie prądu znamionowego, długości i konduktywności, traktując orientacyjne wartości jako punkt wyjścia.
- Do instalacji wewnętrznych stosuje się przewody YDY/YDYp, natomiast do układania w ziemi lub na zewnątrz kable YKY.
- Obwód musi być zabezpieczony wyłącznikiem nadprądowym oraz wyłącznikiem różnicowoprądowym typu A lub B, dostosowanym do specyfiki fotowoltaiki.
- Wszystkie elementy instalacji muszą być zgodne z normą PN-HD 60364-7-712 oraz zaleceniami producenta falownika.
Wybór odpowiedniego przewodu AC, który połączy falownik fotowoltaiczny z domową rozdzielnicą elektryczną, to jedna z tych decyzji w projekcie instalacji PV, której nie można bagatelizować. Z mojego doświadczenia wiem, że to nie tylko kwestia technicznych parametrów, ale przede wszystkim fundament bezpieczeństwa i efektywności całego systemu. Prawidłowo dobrany przewód gwarantuje, że energia wyprodukowana przez panele słoneczne zostanie dostarczona do Twojego domu z minimalnymi stratami i bez ryzyka.
Więcej niż miedź i plastik: jak zły przewód obniża wydajność i zagraża bezpieczeństwu?
Zastosowanie niewłaściwego przewodu, zwłaszcza o zbyt małym przekroju, może prowadzić do szeregu problemów. Po pierwsze, skutkuje to znacznym obniżeniem wydajności instalacji PV. Prąd napotykający zbyt duży opór w przewodzie generuje ciepło, co jest niczym innym jak stratą energii Twojej darmowej energii. Po drugie, i co ważniejsze, niewłaściwy przewód to poważne zagrożenie bezpieczeństwa. Przegrzewające się kable mogą uszkodzić izolację, prowadząc do zwarć, a w skrajnych przypadkach nawet do pożaru. Tego ryzyka po prostu nie wolno podejmować.
Spadek napięcia, czyli cichy złodziej Twojej darmowej energii norma to maksymalnie 1%
Jednym z kluczowych aspektów, na które zawsze zwracam uwagę, jest spadek napięcia. Jest to zjawisko naturalne w każdym obwodzie elektrycznym, ale w instalacjach PV musi być ściśle kontrolowane. Zbyt duży spadek napięcia oznacza, że falownik będzie musiał pracować z większym wysiłkiem, a część wyprodukowanej energii zostanie rozproszona w postaci ciepła, zanim dotrze do rozdzielnicy. Zgodnie z obowiązującymi normami, dopuszczalny spadek napięcia w obwodzie AC między falownikiem a rozdzielnicą nie powinien przekraczać 1% wartości nominalnej. To bardzo restrykcyjna, ale niezwykle ważna granica, którą należy bezwzględnie przestrzegać, aby instalacja pracowała optymalnie.
Zgodność z normami PN-HD 60364-7-712 jako fundament legalnej i bezpiecznej fotowoltaiki
W Polsce, podobnie jak w całej Unii Europejskiej, instalacje elektryczne, w tym fotowoltaiczne, muszą spełniać rygorystyczne normy. Kluczową rolę odgrywa tu seria norm PN-HD 60364, a w szczególności arkusz PN-HD 60364-7-712, który dotyczy zasilania energią słoneczną (PV). Przestrzeganie tych norm to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa użytkowników i długotrwałej, bezawaryjnej pracy instalacji. Jako ekspert zawsze podkreślam, że ignorowanie tych wytycznych to prosta droga do problemów, zarówno technicznych, jak i prawnych.

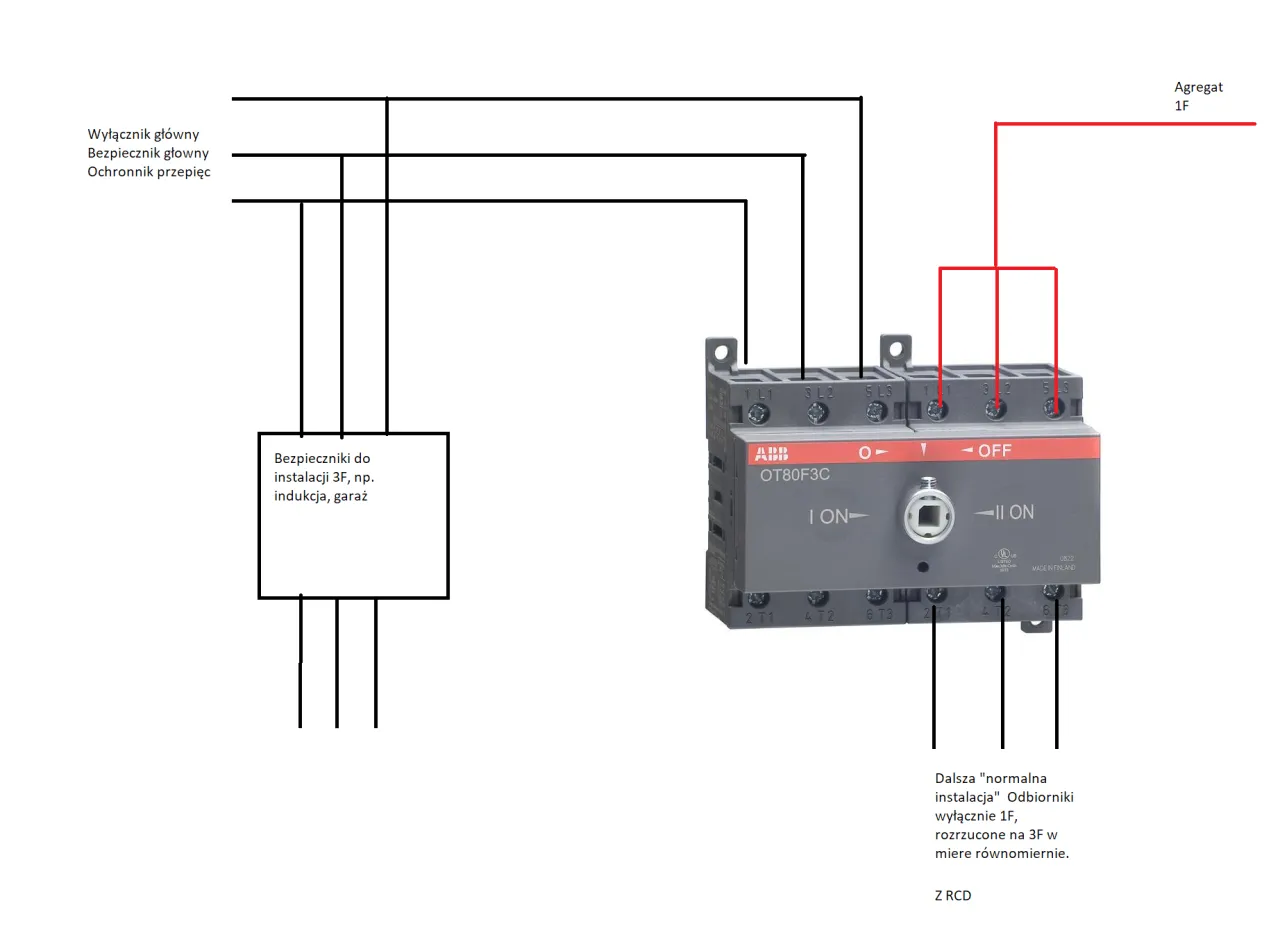

Falownik jedno- czy trójfazowy? Jak to wpływa na wybór przewodu?
Zanim przejdziemy do konkretnych obliczeń, musimy jasno określić typ falownika, jaki będzie sercem Twojej instalacji PV. To podstawowa informacja, która determinuje liczbę żył w przewodzie AC, a tym samym wpływa na jego przekrój i cenę. Różnica między instalacją jedno- a trójfazową jest fundamentalna i ma bezpośrednie przełożenie na sposób podłączenia do sieci domowej.
Instalacja 1-fazowa: kiedy wystarczy przewód 3-żyłowy?
W przypadku instalacji fotowoltaicznych z falownikiem jednofazowym, który zazwyczaj stosuje się w mniejszych systemach o mocy do około 3-4 kWp, potrzebujemy przewodu 3-żyłowego. Składa się on z żyły fazowej (L), żyły neutralnej (N) oraz żyły ochronnej (PE). Taki układ jest standardem dla odbiorników jednofazowych i jest wystarczający do bezpiecznego i efektywnego przesyłu energii z falownika do rozdzielnicy w budynkach z instalacją jednofazową.
Instalacja 3-fazowa: dlaczego potrzebujesz 5 żył do pełnej mocy i bezpieczeństwa?
Dla większych instalacji fotowoltaicznych, zazwyczaj powyżej 3-4 kWp, stosuje się falowniki trójfazowe. W tym przypadku niezbędny jest przewód 5-żyłowy. Składa się on z trzech żył fazowych (L1, L2, L3), żyły neutralnej (N) oraz żyły ochronnej (PE). Dzięki takiemu rozwiązaniu energia jest równomiernie rozprowadzana na wszystkie trzy fazy w domowej instalacji, co jest kluczowe dla stabilności sieci i efektywnego wykorzystania pełnej mocy falownika. Zapewnia to również większe bezpieczeństwo i zgodność z wymaganiami operatorów sieci energetycznych.
Krok po kroku: jak obliczyć prawidłowy przekrój przewodu AC?
Dobór odpowiedniego przekroju przewodu AC to nie zgadywanka, lecz precyzyjne obliczenia. Musimy wziąć pod uwagę kilka kluczowych parametrów, aby zapewnić, że przewód będzie w stanie bezpiecznie i efektywnie przenosić prąd generowany przez falownik, minimalizując jednocześnie straty energii. Pamiętaj, że to jeden z najważniejszych etapów projektowania instalacji.
Zbieramy dane: moc falownika, odległość i sposób montażu
Zanim przystąpisz do obliczeń, musisz zgromadzić kilka podstawowych informacji:
- Moc falownika (znamionowa moc wyjściowa AC): To kluczowy parametr, który pozwoli nam określić maksymalny prąd, jaki będzie płynął przez przewód. Im większa moc, tym większy prąd.
- Odległość między falownikiem a rozdzielnicą: Długość przewodu ma bezpośredni wpływ na spadek napięcia. Im dłuższy odcinek, tym większy opór i potencjalnie większy spadek napięcia, co może wymagać zastosowania grubszego przewodu.
- Sposób ułożenia przewodu: Przewody ułożone w tynku, na tynku, w korytkach kablowych czy bezpośrednio w ziemi mają różne dopuszczalne obciążalności prądowe długotrwałe. Musimy uwzględnić warunki termiczne otoczenia, które wpływają na zdolność przewodu do odprowadzania ciepła.
Praktyczny wzór na spadek napięcia policz to sam lub skorzystaj z kalkulatora
Aby obliczyć minimalny przekrój przewodu (S) dla dopuszczalnego spadku napięcia (ΔU), możemy posłużyć się ogólnym wzorem. Pamiętajmy, że dla miedzi konduktywność (γ) wynosi około 56 m/Ωmm². Dopuszczalny spadek napięcia to 1% z 230V dla instalacji jednofazowej (czyli 2,3V) lub 1% z 400V dla trójfazowej (czyli 4V na fazę). Wzór, choć na pierwszy rzut oka może wydawać się skomplikowany, jest podstawą doboru:
Dla instalacji jednofazowej:
S = (2 * L * I) / (γ * ΔU)
Dla instalacji trójfazowej:
S = (√3 * L * I) / (γ * ΔU)
Gdzie:
- S przekrój przewodu w mm²
- L długość przewodu w metrach
- I prąd znamionowy falownika w amperach (obliczony z mocy P = U * I lub P = √3 * U * I)
- γ konduktywność miedzi (ok. 56 m/Ωmm²)
- ΔU dopuszczalny spadek napięcia (1% z 230V lub 400V)
Jeśli nie czujesz się pewnie z samodzielnymi obliczeniami, na rynku dostępnych jest wiele kalkulatorów online, które znacznie ułatwiają to zadanie. Wystarczy wprowadzić podstawowe dane, a narzędzie poda zalecany przekrój.
Gotowe podpowiedzi: typowe przekroje dla najpopularniejszych mocy falowników (do 5 kW, 5-10 kW, powyżej 10 kW)
Chociaż zawsze zalecam dokładne obliczenia, mogę podać pewne orientacyjne wartości, które sprawdzą się w większości domowych instalacji. Traktuj je jako punkt wyjścia, a nie ostateczną decyzję:
- Do 4-5 kW (falownik 1-fazowy): Zazwyczaj wystarczy przewód miedziany o przekroju 3x4 mm².
- Od 5 kW do 10-12 kW (falownik 3-fazowy): W tym zakresie mocy najczęściej stosuje się przewody miedziane o przekroju 5x4 mm².
- Powyżej 12 kW (falownik 3-fazowy): Dla większych mocy, zwłaszcza przy dłuższych odcinkach, należy rozważyć przewody miedziane o przekroju 5x6 mm² lub nawet większym.
Pamiętaj, że są to wartości orientacyjne. Zawsze należy dokonać dokładnych obliczeń i wziąć pod uwagę specyfikę Twojej instalacji, w tym sposób ułożenia przewodu i warunki temperaturowe.

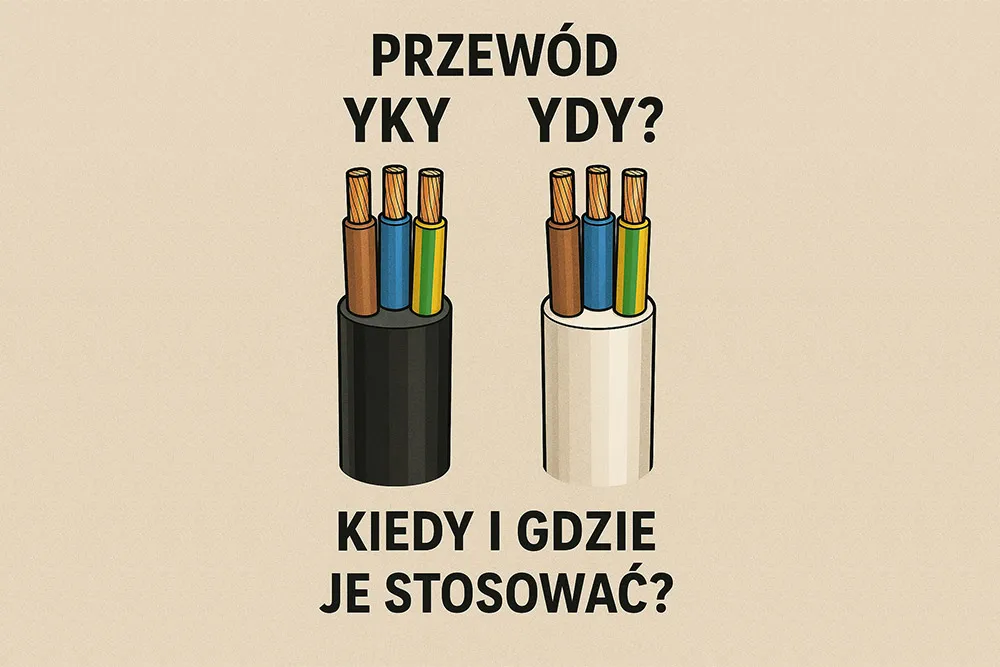

YDYp czy YKY? Poznaj różnice i wybierz świadomie
Poza przekrojem, równie ważny jest typ przewodu, który wybierzesz. Warunki, w jakich będzie on pracował czy to wewnątrz budynku, w tynku, na tynku, czy może bezpośrednio w ziemi mają kluczowe znaczenie dla jego trwałości, bezpieczeństwa i zgodności z normami. Dwa najczęściej spotykane typy to YDY/YDYp oraz YKY.
Przewód YDYp idealne rozwiązanie do montażu wewnątrz budynku
Przewody typu YDY, a w szczególności ich płaska odmiana YDYp, to standard w instalacjach wewnętrznych. Są to przewody z żyłami miedzianymi, jednodrutowymi (D), w izolacji polwinitowej (Y) i z powłoką polwinitową (Y). YDYp, czyli wersja płaska, jest szczególnie popularna do układania pod tynkiem lub na tynku. Ich konstrukcja jest wystarczająca do ochrony przed uszkodzeniami mechanicznymi w warunkach domowych. Należy jednak pamiętać, że przewody YDY/YDYp nie są przeznaczone do układania bezpośrednio w ziemi ani w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych bez dodatkowej ochrony.
Kabel YKY kiedy jego wzmocniona konstrukcja jest absolutnie konieczna?
Kable YKY to zupełnie inna kategoria. Są to również kable z żyłami miedzianymi, w izolacji polwinitowej (Y) i powłoce polwinitowej (K), ale ich konstrukcja jest znacznie bardziej wytrzymała. Charakteryzują się napięciem znamionowym 0,6/1 kV, co świadczy o ich wzmocnionej izolacji. Kable YKY są przeznaczone do zastosowań zewnętrznych, w tym do układania bezpośrednio w ziemi, w kanałach kablowych, a także na zewnątrz budynków. Ich solidna budowa zapewnia odporność na wilgoć, uszkodzenia mechaniczne i zmienne warunki atmosferyczne, co czyni je idealnym wyborem tam, gdzie przewód musi sprostać trudniejszym warunkom.
Porównanie kosztów i elastyczności montażu obu typów
Porównując YDY/YDYp i YKY, warto zwrócić uwagę na kilka aspektów:
| Cecha | Przewód YDY/YDYp | Kabel YKY |
|---|---|---|
| Przeznaczenie | Wewnątrz budynków, pod/na tynku | Na zewnątrz, w ziemi, w kanałach kablowych |
| Konstrukcja | Mniej wytrzymała, elastyczna | Wzmocniona izolacja, sztywniejsza |
| Odporność na czynniki zewnętrzne | Niska (wilgoć, UV, uszkodzenia mechaniczne) | Wysoka (wilgoć, UV, uszkodzenia mechaniczne) |
| Elastyczność montażu | Duża, łatwy do formowania | Mniejsza, sztywniejszy, trudniejszy w układaniu |
| Koszt | Niższy | Wyższy |
Jak widać, wybór między YDY/YDYp a YKY sprowadza się do warunków, w jakich przewód będzie eksploatowany. Nie ma sensu przepłacać za YKY do instalacji wewnętrznej, ale absolutnie nie wolno oszczędzać, stosując YDY w ziemi. To kwestia zarówno ekonomii, jak i bezpieczeństwa.
Bezpieczeństwo przede wszystkim: dobór zabezpieczeń nadprądowych i różnicowoprądowych
Nawet najlepiej dobrany przewód nie zapewni pełnego bezpieczeństwa bez odpowiednich zabezpieczeń elektrycznych. W obwodzie łączącym falownik z rozdzielnicą są one absolutnie kluczowe, chroniąc zarówno samą instalację przed uszkodzeniem, jak i, co najważniejsze, użytkowników przed porażeniem prądem. To element, na którym nigdy nie wolno oszczędzać ani iść na kompromisy.
Dobór wyłącznika nadprądowego („esa”) jak dopasować go do mocy falownika i przekroju kabla?
Wyłącznik nadprądowy, potocznie nazywany "eską", to podstawowe zabezpieczenie obwodu. Jego zadaniem jest odcięcie zasilania w przypadku przeciążenia lub zwarcia. Wartość prądu znamionowego wyłącznika musi być dobrana w taki sposób, aby była większa niż maksymalny prąd wyjściowy falownika, ale jednocześnie mniejsza niż dopuszczalna obciążalność prądowa długotrwała wybranego przewodu. Dzięki temu przewód będzie chroniony przed przegrzewaniem. Zazwyczaj stosuje się wyłączniki o charakterystyce B lub C, w zależności od specyfiki obciążenia i wymagań operatora sieci.
Dlaczego zwykły wyłącznik różnicowoprądowy (RCD) typu AC to za mało przy fotowoltaice?
Standardowe wyłączniki różnicowoprądowe (RCD) typu AC są powszechnie stosowane w domowych instalacjach, ale w przypadku fotowoltaiki są niewystarczające. Falowniki, zwłaszcza te bez transformatora, mogą generować prądy upływu o charakterze stałym (DC) lub odkształconym (pulsującym DC) po stronie AC. Zwykły RCD typu AC nie jest w stanie wykryć tych składowych prądu stałego, co oznacza, że w przypadku wystąpienia usterki i zagrożenia porażeniem, może nie zadziałać. To poważne ryzyko, którego należy unikać.
RCD typu A vs typu B który wybrać, by zapewnić pełną ochronę?
Dla instalacji fotowoltaicznych konieczne jest zastosowanie wyłączników różnicowoprądowych, które są w stanie wykrywać prądy upływu o charakterze stałym. Mamy tu dwie główne opcje:
- RCD typu A: Wykrywa prądy różnicowe sinusoidalne zmienne oraz pulsujące prądy stałe. Jest to minimum dla instalacji PV, zwłaszcza jeśli producent falownika wyraźnie dopuszcza jego zastosowanie i gwarantuje, że falownik nie wprowadzi do sieci prądów stałych o wartościach, których typ A nie wykryje (zazwyczaj do 6 mA).
- RCD typu B: To najbardziej zaawansowany i zalecany typ zabezpieczenia dla instalacji fotowoltaicznych. Wykrywa prądy różnicowe sinusoidalne zmienne, pulsujące prądy stałe, a także gładkie prądy stałe. Zapewnia pełną ochronę w każdych warunkach, niezależnie od typu falownika i jego potencjalnych emisji prądów stałych. Jest droższy, ale w kontekście bezpieczeństwa to inwestycja, która zawsze się opłaca.
Najczęstsze błędy przy doborze i montażu przewodu jak ich unikać?
Nawet przy najlepszych intencjach łatwo o błędy, zwłaszcza gdy brakuje doświadczenia. Jako Borys Sadowski, widziałem już wiele sytuacji, w których drobne przeoczenia prowadziły do poważnych problemów. Poniżej przedstawiam najczęstsze pułapki, na które warto uważać, aby Twoja instalacja PV działała bez zarzutu.
Błąd #1: Zbyt mały przekrój i ignorowanie spadków napięcia
To chyba najpowszechniejszy błąd. Pokusa, by zaoszczędzić na droższym kablu o większym przekroju, jest duża. Niestety, zbyt cienki przewód to gwarancja strat energii (przez nagrzewanie się) i niedotrzymania normy 1% spadku napięcia. W efekcie falownik może pracować mniej wydajnie, a nawet skracać swoją żywotność. Zawsze powtarzam: obliczenia to podstawa, a nie sugestia!
Błąd #2: Niewłaściwy typ przewodu do warunków otoczenia (np. YDY w ziemi)
Użycie przewodu YDY zamiast YKY do układania w ziemi to proszenie się o kłopoty. Przewody YDY nie są odporne na wilgoć, uszkodzenia mechaniczne ani działanie mikroorganizmów w gruncie. Ich izolacja szybko ulegnie degradacji, co doprowadzi do zwarć, awarii i zagrożenia porażeniem. Każdy typ przewodu ma swoje przeznaczenie i należy tego bezwzględnie przestrzegać.
Błąd #3: Pominięcie lub zły dobór kluczowych zabezpieczeń
Brak wyłącznika nadprądowego lub zastosowanie zwykłego RCD typu AC zamiast typu A lub B to kardynalne błędy. Bez odpowiedniego zabezpieczenia nadprądowego przewód może się przegrzać i spowodować pożar. Bez właściwego RCD, w przypadku upływu prądu stałego z falownika, instalacja nie odłączy zasilania, stwarzając śmiertelne zagrożenie dla użytkowników. Bezpieczeństwo elektryczne to priorytet, nie ma tu miejsca na kompromisy.
Błąd #4: Układanie kabla AC zbyt blisko przewodów DC bez ekranowania
Przewody AC i DC powinny być układane oddzielnie lub w odpowiedniej odległości, a w przypadku konieczności prowadzenia ich równolegle, przewody AC powinny być ekranowane. Niewłaściwe ułożenie może prowadzić do wzajemnych zakłóceń elektromagnetycznych, co wpływa na pracę falownika i innych urządzeń elektrycznych w domu. To drobiazg, który często jest pomijany, a ma znaczenie dla stabilności systemu.
Twoja checklista: wybór idealnego przewodu AC do falownika
Aby ułatwić Ci podjęcie właściwej decyzji i upewnienie się, że wszystko zostało przemyślane, przygotowałem krótką listę kontrolną. Przejdź przez nią krok po kroku, a będziesz mieć pewność, że wybrałeś przewód, który sprosta wymaganiom Twojej instalacji fotowoltaicznej.
Kluczowe pytania, które musisz zadać sobie (lub instalatorowi) przed zakupem
- Jaka jest znamionowa moc wyjściowa AC falownika? (Pamiętaj, aby uwzględnić moc AC, a nie DC z paneli).
- Czy falownik jest jedno- czy trójfazowy? (To determinuje liczbę żył w przewodzie).
- Jaka jest dokładna odległość od falownika do rozdzielnicy? (Im dłużej, tym większy przekrój może być potrzebny).
- W jaki sposób będzie ułożony przewód? (W tynku, na tynku, w ziemi, w korytku to wpływa na typ przewodu i jego obciążalność).
- Jaki typ przewodu jest zalecany do tych warunków (YDY/YDYp czy YKY)?
- Jaki przekrój przewodu został obliczony, aby spadek napięcia nie przekroczył 1%?
- Jakie zabezpieczenia nadprądowe zostaną zastosowane? (Jaka wartość i charakterystyka?).
- Jaki typ wyłącznika różnicowoprądowego zostanie użyty (A czy B)? (Upewnij się, że to nie jest typ AC!).
