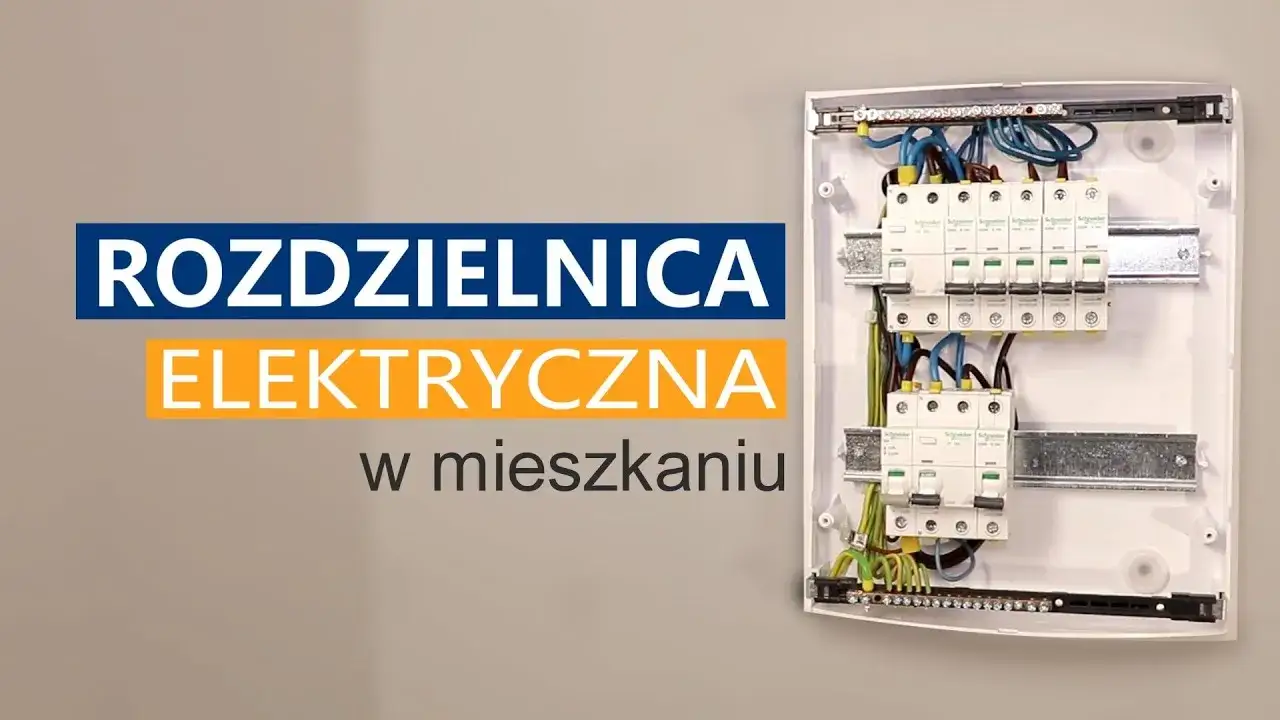

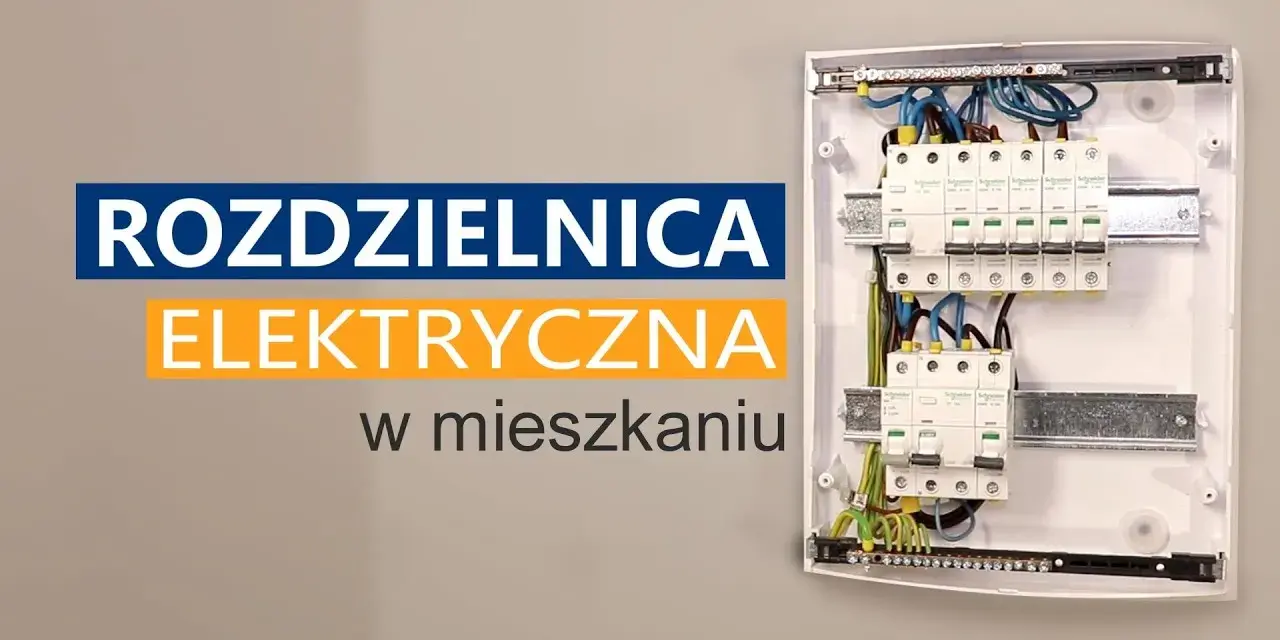

Jak zrobić skrzynkę elektryczną? Bezpieczny montaż, normy i SEP

Ten artykuł to kompleksowy przewodnik dla osób zainteresowanych samodzielnym montażem domowej rozdzielnicy elektrycznej. Dowiesz się, jak zaplanować, skompletować i zmontować skrzynkę, a także poznasz kluczowe zasady bezpieczeństwa i wymogi prawne, które musisz spełnić, aby instalacja była bezpieczna i zgodna z normami.

Zanim zaczniesz: Samodzielna skrzynka elektryczna to wyzwanie dla świadomych

Samodzielny montaż skrzynki elektrycznej to zadanie, które na pierwszy rzut oka może wydawać się proste, jednak w rzeczywistości wymaga ogromnej świadomości i odpowiedzialności. Jako ekspert z wieloletnim doświadczeniem, zawsze podkreślam, że choć pewne prace przygotowawcze można wykonać samemu, to kluczowe etapy wymagają nie tylko wiedzy, ale przede wszystkim odpowiednich uprawnień. Pamiętaj, że mówimy o instalacji, która będzie zasilać cały Twój dom i od której zależy bezpieczeństwo Twoje i Twoich bliskich.

Potencjalne zagrożenia: Co może pójść nie tak?

Nieprawidłowo wykonana instalacja elektryczna to tykająca bomba. Potencjalne zagrożenia są bardzo poważne i mogą mieć tragiczne konsekwencje. Przede wszystkim, istnieje ryzyko porażenia prądem, które w skrajnych przypadkach może być śmiertelne. Drugim, równie groźnym scenariuszem, jest pożar wadliwe połączenia, zbyt małe przekroje przewodów lub brak odpowiednich zabezpieczeń mogą prowadzić do przegrzewania się instalacji i zapłonu. Wreszcie, nieprawidłowo działająca elektryka może spowodować uszkodzenie drogiego sprzętu AGD i RTV, co wiąże się z niemałymi kosztami. Z mojego doświadczenia wynika, że najczęstsze błędy popełniane przez amatorów to:

• Brak projektu lub szczegółowego schematu instalacji, co prowadzi do chaotycznego montażu.
• Zły dobór przekroju przewodów do obciążenia i zabezpieczeń, skutkujący przegrzewaniem się instalacji.
• Niewłaściwe podłączenie wyłączników różnicowoprądowych (RCD), na przykład błędne mostkowanie przewodu neutralnego (N) za wyłącznikiem, co uniemożliwia jego poprawne działanie.
• Brak ogranicznika przepięć (SPD), co naraża sprzęt na zniszczenie w przypadku uderzenia pioruna lub innych przepięć.
• Zbyt mała obudowa rozdzielnicy, która nie zapewnia odpowiedniej rezerwy miejsca na przyszłą rozbudowę.
• Słabe dokręcenie zacisków, prowadzące do powstawania łuku elektrycznego i przegrzewania się styków, co jest częstą przyczyną pożarów.

Uprawnienia SEP 1kV: Kiedy amator musi powiedzieć "stop"?

To jest absolutnie kluczowa kwestia, którą muszę mocno podkreślić. W Polsce, do finalnego podłączenia i odbioru głównej rozdzielnicy elektrycznej, a także do wykonania wszelkich prac związanych z podłączeniem do sieci energetycznej, niezbędne są ważne uprawnienia SEP E (eksploatacja) i D (dozór) w zakresie do 1 kV. Bez tych uprawnień podłączenie do sieci jest nie tylko nielegalne, ale przede wszystkim skrajnie niebezpieczne. Żaden zakład energetyczny nie podłączy Twojego domu do prądu bez protokołu z pomiarów wykonanych przez uprawnionego elektryka. To nie jest kwestia wyboru, lecz bezwzględny wymóg prawny i gwarancja bezpieczeństwa.

Zgodnie z polskim prawem, montaż i podłączenie rozdzielnicy głównej musi być wykonane przez osobę posiadającą ważne uprawnienia SEP E (eksploatacja) i D (dozór) w zakresie do 1 kV. Jest to wymóg bezwzględny dla zapewnienia bezpieczeństwa i zgodności z przepisami.

Norma PN-HD 60364 jako Twoja mapa drogowa: Kluczowe zasady, które musisz znać

Jeśli decydujesz się na jakiekolwiek prace przy instalacji elektrycznej, Twoją "biblią" powinna być norma PN-HD 60364 "Instalacje elektryczne niskiego napięcia". To podstawowy dokument, który reguluje wszystkie zasady projektowania i wykonawstwa instalacji elektrycznych w Polsce. Określa ona między innymi:

• Zasady doboru przewodów ich przekroje muszą być odpowiednie do obciążenia i rodzaju zabezpieczeń.
• Dobór zabezpieczeń wyłączników nadprądowych, różnicowoprądowych i ograniczników przepięć.
• Ogólne zasady montażu w tym ułożenie przewodów, połączenia i rozmieszczenie aparatury.

Znajomość tej normy jest fundamentalna dla zapewnienia bezpieczeństwa i funkcjonalności Twojej instalacji. To ona jest podstawą do prawidłowego wykonania prac i późniejszego odbioru przez elektryka.

Krok 1: Jak mądrze zaplanować domową rozdzielnicę elektryczną?

Zanim w ogóle pomyślisz o zakupie jakichkolwiek komponentów, musisz poświęcić czas na solidne planowanie. To jest fundament, na którym zbudujesz bezpieczną i funkcjonalną instalację. Bez dobrze przemyślanego planu, ryzyko kosztownych błędów i frustracji jest znacznie większe.

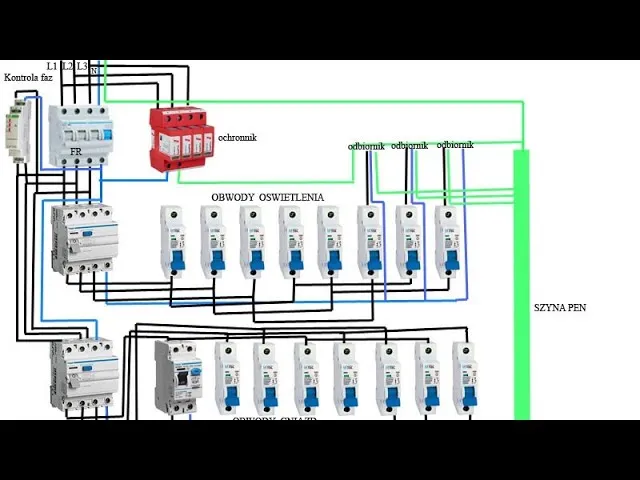

Tworzenie schematu: Jak podzielić instalację na obwody?

Pierwszym krokiem jest stworzenie szczegółowego schematu instalacji elektrycznej. Musisz podzielić całą instalację na obwody. Dlaczego to takie ważne? Przede wszystkim dla bezpieczeństwa w przypadku awarii jednego obwodu, pozostała część domu nadal ma zasilanie. Po drugie, dla komfortu użytkowania łatwiej jest zlokalizować i usunąć usterkę. Typowe obwody w domu jednorodzinnym to:

• Oświetlenie (często oddzielne obwody na parterze i piętrze).
• Gniazda ogólnego przeznaczenia (również z podziałem na kondygnacje lub pomieszczenia).
• Obwody dedykowane dla kuchni (lodówka, zmywarka, piekarnik, płyta indukcyjna, mikrofalówka).
• Obwody dla łazienki (pralka, suszarka, gniazda).
• Obwody zewnętrzne (gniazda ogrodowe, oświetlenie zewnętrzne).
• Obwody techniczne (piec CO, rekuperacja, brama garażowa).

Każdy z tych obwodów będzie wymagał osobnego zabezpieczenia w rozdzielnicy.

Obwody jednofazowe vs. trójfazowe: Gdzie i dlaczego ich potrzebujesz?

W domowej instalacji spotkasz się zarówno z obwodami jednofazowymi (230V), jak i trójfazowymi (400V). Zrozumienie różnic i prawidłowe ich zastosowanie jest kluczowe. Obwody jednofazowe są standardem dla większości urządzeń w domu oświetlenia, gniazd ogólnego przeznaczenia, telewizorów, komputerów czy drobnego AGD. Natomiast obwody trójfazowe są niezbędne dla urządzeń o dużej mocy, które wymagają stabilniejszego i efektywniejszego zasilania. Przykłady to:

• Płyta indukcyjna.
• Piekarnik elektryczny (niektóre modele).
• Pompy ciepła.
• Silniki elektryczne (np. w warsztacie, duża piła).
• Gniazdo siłowe w garażu.

Właściwy dobór obwodów jest ważny, aby uniknąć przeciążeń i zapewnić optymalne działanie urządzeń.

Obliczanie mocy i dobór zabezpieczeń: Prosty przewodnik dla początkujących

Kiedy masz już schemat obwodów, musisz oszacować moc zapotrzebowaną przez każdy z nich. Zsumuj moce wszystkich urządzeń, które planujesz podłączyć do danego obwodu. Na tej podstawie, oraz biorąc pod uwagę przekrój przewodów, dobierzesz odpowiednie wyłączniki nadprądowe, czyli popularne "eski".

• Dla obwodów oświetleniowych i gniazd ogólnego przeznaczenia (gdzie nie ma dużych prądów rozruchowych) stosuje się zazwyczaj wyłączniki o charakterystyce B, np. B10 (dla oświetlenia lub obwodów o mniejszym obciążeniu) lub B16 (dla gniazd).
• Dla urządzeń z dużym prądem rozruchowym, takich jak silniki, płyty indukcyjne, czy niektóre piekarniki, potrzebne są wyłączniki o charakterystyce C, np. C20.

Pamiętaj, że przekrój przewodu musi być zawsze dopasowany do prądu znamionowego zabezpieczenia. Jeśli przewód jest zbyt cienki, może się przegrzewać, nawet jeśli zabezpieczenie nie zadziała.

Planujesz fotowoltaikę lub pompę ciepła? Zostaw miejsce na przyszłość!

To jest rada, którą zawsze daję moim klientom: zostaw rezerwę miejsca w obudowie rozdzielnicy! Technologia idzie do przodu, a Twoje potrzeby mogą się zmieniać. Zawsze zalecam pozostawienie około 20-30% wolnego miejsca na szynie DIN. Dlaczego? Bo w przyszłości możesz chcieć zainstalować:

• Instalację fotowoltaiczną, która będzie wymagała dodatkowych zabezpieczeń AC i DC.
• Pompę ciepła, która potrzebuje dedykowanego obwodu trójfazowego.
• Ładowarkę do samochodu elektrycznego, co również wiąże się z dodatkowymi modułami.
• System inteligentnego domu lub inne automatyki.

Dzięki temu unikniesz konieczności wymiany całej rozdzielnicy w przyszłości, co jest znacznie bardziej kosztowne i czasochłonne.

Krok 2: Kompletujemy serce instalacji niezbędne elementy skrzynki elektrycznej

Kiedy masz już gotowy plan i schemat, możesz przystąpić do kompletowania komponentów. Pamiętaj, że każdy element w rozdzielnicy pełni kluczową funkcję w zapewnieniu bezpieczeństwa i prawidłowego działania całej instalacji. Nie oszczędzaj na jakości to inwestycja w spokój ducha i bezpieczeństwo Twojego domu.

Wybór obudowy: Natynkowa czy podtynkowa? Ile modułów potrzebujesz?

Pierwszym elementem jest oczywiście sama obudowa rozdzielnicy. Masz do wyboru dwa główne typy:

• Obudowa natynkowa: Montowana bezpośrednio na powierzchni ściany. Jest łatwiejsza w instalacji, często stosowana w pomieszczeniach gospodarczych, garażach czy piwnicach, gdzie estetyka nie jest priorytetem.
• Obudowa podtynkowa: Wpuszczana w ścianę, co sprawia, że jest znacznie bardziej estetyczna i dyskretna. Idealna do salonów, korytarzy czy innych widocznych miejsc w domu. Jej montaż wymaga wykucia odpowiedniej wnęki.

Kluczowe jest również określenie liczby potrzebnych modułów. Moduł to standardowa szerokość aparatu elektrycznego, wynosząca 17,5 mm. Aby obliczyć potrzebną liczbę modułów, zsumuj szerokości wszystkich planowanych aparatów (rozłącznik, RCD, wyłączniki nadprądowe, SPD) i dodaj wspomnianą wcześniej rezerwę 20-30%. Zawsze lepiej mieć kilka wolnych modułów niż ich brakować.

Rozłącznik izolacyjny (FR): Twój główny wyłącznik bezpieczeństwa

Rozłącznik izolacyjny (FR) to absolutnie obowiązkowy element każdej rozdzielnicy. Pełni funkcję głównego wyłącznika zasilania w całej nieruchomości. W przypadku awarii, prac serwisowych lub zagrożenia, pozwala na całkowite odcięcie dopływu prądu do wszystkich obwodów domowych. Zazwyczaj stosuje się rozłączniki 3-fazowe (4-polowe) o prądzie znamionowym 40A lub 63A, w zależności od mocy przyłączeniowej budynku.

Wyłączniki różnicowoprądowe (RCD): Niezbędna ochrona przed porażeniem

Wyłączniki różnicowoprądowe (RCD) to Twoi najważniejsi strażnicy przed porażeniem prądem. Ich działanie polega na monitorowaniu równowagi prądów w obwodzie jeśli wykryją niewielką różnicę (prąd upływowy), natychmiast odcinają zasilanie. Standardem w instalacjach domowych jest stosowanie RCD o prądzie różnicowym zadziałania nie większym niż 30 mA. Wyróżniamy kilka typów:

• Typ AC: Podstawowy, wykrywa tylko prądy różnicowe sinusoidalne. Coraz rzadziej stosowany w nowych instalacjach.
• Typ A: Standard dla większości obwodów domowych, wykrywa prądy sinusoidalne i pulsujące jednokierunkowe.
• Typ F: Zalecany dla obwodów z urządzeniami posiadającymi przetwornice częstotliwości (np. pralki, pompy ciepła, komputery), wykrywa dodatkowo prądy różnicowe o zmiennej częstotliwości.

Zgodnie z obecnymi przepisami, wszystkie obwody w domu powinny być chronione wyłącznikami różnicowoprądowymi. Można zastosować jeden RCD dla kilku obwodów (np. 3-fazowy dla obwodów siłowych i kilka 1-fazowych dla reszty), ale pamiętaj, aby nie łączyć zbyt wielu obwodów pod jednym RCD, by w razie zadziałania nie wyłączyć zasilania w całym domu.

Wyłączniki nadprądowe ("eski"): Jak dobrać charakterystykę B i C?

Wyłączniki nadprądowe (MCB), powszechnie znane jako "eski", chronią instalację przed dwoma głównymi zagrożeniami: zwarciami i przeciążeniami. Ich prawidłowy dobór jest kluczowy.

• Charakterystyka B: Stosowana w obwodach, gdzie nie występują duże prądy rozruchowe, czyli w większości obwodów domowych dla gniazd ogólnego przeznaczenia i oświetlenia. Przykłady: B10 (dla oświetlenia), B16 (dla gniazd).
• Charakterystyka C: Przeznaczona dla obwodów, gdzie podłączane są urządzenia o większym prądzie rozruchowym, np. silniki elektryczne, płyty indukcyjne, niektóre piekarniki. Przykłady: C20, C25.

Ważne jest, aby prąd znamionowy wyłącznika był zawsze dopasowany do przekroju przewodu, aby zapewnić skuteczną ochronę przed przegrzewaniem.

Ogranicznik przepięć (SPD): Obowiązkowy strażnik Twojego sprzętu

Ogranicznik przepięć (SPD) to element, który chroni całą instalację i podłączone do niej urządzenia przed skutkami przepięć zarówno tych atmosferycznych (np. uderzenie pioruna), jak i łączeniowych (powstałych w sieci energetycznej). W nowych instalacjach jest to element wymagany przez prawo budowlane. Najczęściej stosuje się ograniczniki typu 1+2 (klasa B+C), montowane na wejściu instalacji, zaraz za rozłącznikiem głównym. To on przyjmuje na siebie "uderzenie" przepięcia, chroniąc resztę sprzętu.

Akcesoria, które ułatwią Ci pracę: Szyny grzebieniowe i listwy N/PE

Aby montaż był estetyczny, bezpieczny i szybki, warto zaopatrzyć się w kilka akcesoriów:

• Szyny łączeniowe (grzebieniowe): Niezwykle ułatwiają i standaryzują połączenia między aparatami modułowymi, takimi jak wyłączniki nadprądowe czy RCD. Zamiast wielu krótkich przewodów, używasz jednej szyny, co jest szybsze i pewniejsze.
• Listwy zaciskowe N i PE: Są to specjalne listwy, do których podłącza się wszystkie przewody neutralne (N, koloru niebieskiego) i ochronne (PE, koloru żółto-zielonego). Zapewniają porządek i pewne połączenie tych kluczowych przewodów. Pamiętaj, że przewody N i PE muszą być zawsze oddzielone i prawidłowo zidentyfikowane.

Krok 3: Montaż krok po kroku od pustej obudowy do gotowej rozdzielnicy

Przechodzimy do najbardziej praktycznej części samego montażu. Pamiętaj, że precyzja i dbałość o szczegóły na tym etapie są absolutnie kluczowe. To od nich zależy nie tylko estetyka, ale przede wszystkim bezpieczeństwo i niezawodność całej instalacji.

Prawidłowe osadzenie obudowy w ścianie lub na ścianie

Pierwszym krokiem jest solidne i prawidłowe zamocowanie obudowy rozdzielnicy. Jeśli wybrałeś obudowę podtynkową, musisz najpierw wykonać odpowiednią wnękę w ścianie. Następnie, obudowę należy osadzić w tynku, dbając o idealne wypoziomowanie i stabilne zamocowanie. W przypadku obudowy natynkowej, wystarczy ją solidnie przykręcić do ściany w wybranym miejscu. Zawsze upewnij się, że obudowa jest zamocowana na odpowiedniej wysokości, umożliwiającej wygodny dostęp do aparatury. Pamiętaj też o przygotowaniu otworów na wprowadzenie przewodów do wnętrza skrzynki.

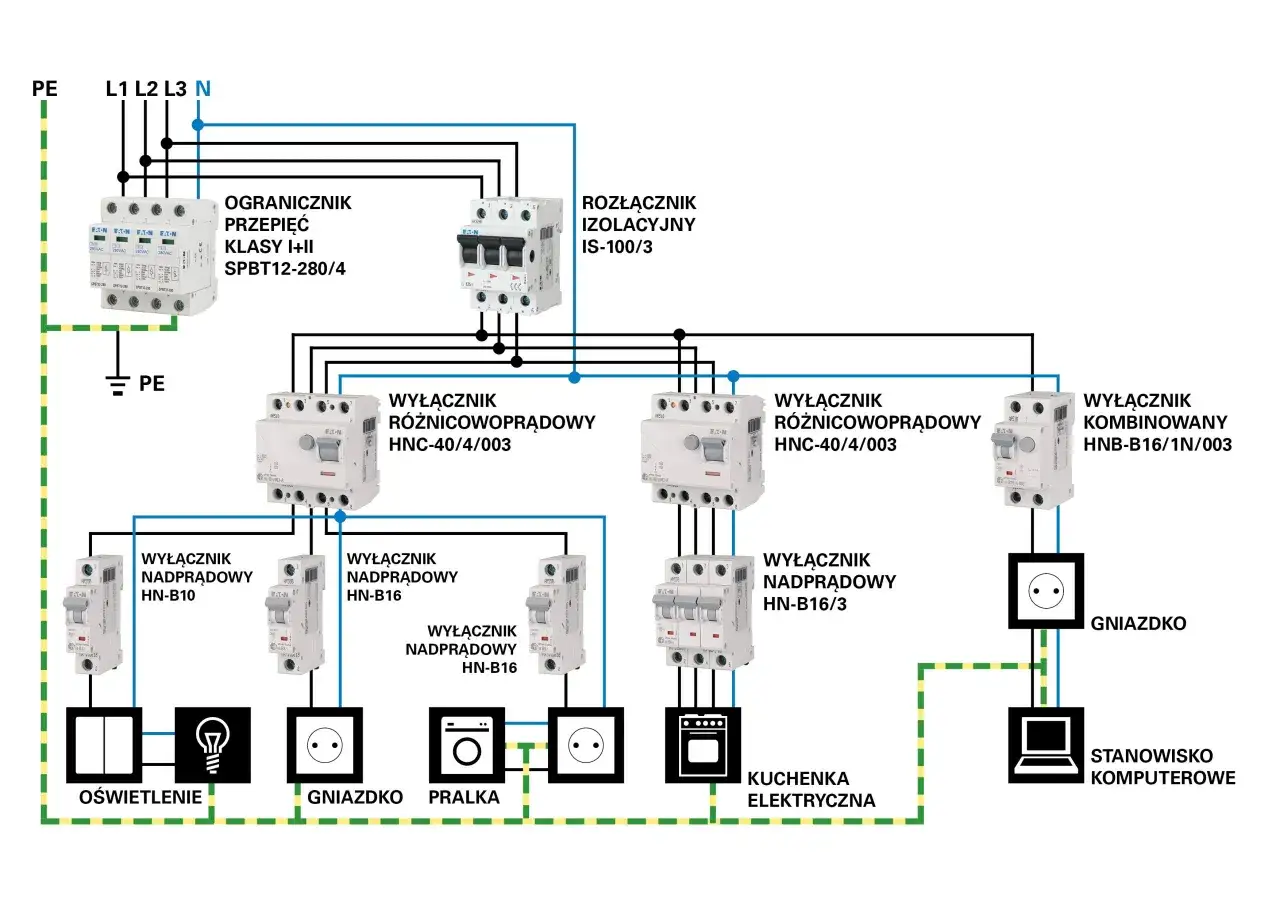

Montaż aparatury na szynie TH35: Jaka jest właściwa kolejność?

Większość aparatury modułowej montuje się na standardowej szynie TH35 (zwanej również szyną DIN). Chociaż nie ma jednej sztywno określonej kolejności, z mojego doświadczenia wynika, że najbardziej logiczne i praktyczne jest następujące ułożenie:

1. Rozłącznik główny (FR): Zawsze na początku, jako pierwszy element po wejściu zasilania.
2. Ogranicznik przepięć (SPD): Zaraz za rozłącznikiem, aby chronił całą instalację.
3. Wyłączniki różnicowoprądowe (RCD): Następnie, przed wyłącznikami nadprądowymi, które będą chronić poszczególne obwody.
4. Wyłączniki nadprądowe (MCB): Ułożone w logicznej kolejności, np. od lewej do prawej, grupując obwody (np. oświetlenie, gniazda, kuchnia, łazienka).

Pamiętaj, aby pozostawić wolne moduły na ewentualne przyszłe rozszerzenia, tak jak wcześniej wspominałem.

Jak estetycznie i bezpiecznie układać przewody wewnątrz skrzynki?

Porządek w rozdzielnicy to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i łatwości serwisowania. Moje wskazówki:

• Segregacja przewodów: Staraj się grupować przewody według funkcji (np. wszystkie przewody zasilające, wszystkie przewody od RCD, wszystkie przewody od obwodów).
• Opaski kablowe: Używaj opasek kablowych, aby utrzymać przewody w uporządkowanych wiązkach.
• Odpowiednie promienie gięcia: Unikaj ostrych zagięć przewodów, które mogą je uszkodzić lub zwiększyć opór.
• Długość przewodów: Pozostaw niewielki zapas długości przewodów, aby w przyszłości łatwiej było je podłączyć lub przepiąć.

Uporządkowana skrzynka to znacznie łatwiejsza diagnostyka w przypadku awarii i bezpieczniejsza praca dla elektryka.

Mostkowanie za pomocą szyn grzebieniowych szybki i pewny sposób łączenia

Mostkowanie aparatów modułowych, czyli łączenie ich ze sobą na wejściu lub wyjściu, jest znacznie szybsze i pewniejsze przy użyciu szyn grzebieniowych niż tradycyjnych połączeń przewodowych. Szyny grzebieniowe zapewniają:

• Szybkość montażu: Wystarczy wpiąć szynę i dokręcić zaciski.
• Pewność styku: Minimalizują ryzyko luźnych połączeń i przegrzewania.
• Estetyka: Wyglądają znacznie schludniej niż plątanina przewodów.

Pamiętaj, aby dobrać szynę odpowiednią do typu aparatury (np. 1-fazowa, 3-fazowa) i jej prądu znamionowego.

Podłączanie przewodów N i PE do listew zaciskowych

To jeden z najważniejszych etapów. Przewody neutralne (N, niebieskie) i ochronne (PE, żółto-zielone) muszą być podłączone do dedykowanych listew zaciskowych w rozdzielnicy. Nigdy nie łącz przewodów N i PE ze sobą w rozdzielnicy głównej (chyba że jest to punkt gwiazdowy w układzie TN-C-S, ale to zadanie dla uprawnionego elektryka). Zawsze upewnij się, że:

• Przewody są prawidłowo zidentyfikowane kolorami.
• Każdy przewód jest solidnie dokręcony w swoim zacisku. Luźne zaciski to jedna z głównych przyczyn przegrzewania się i pożarów!
• Listwy N i PE są prawidłowo zamocowane i izolowane od innych elementów.

Dobrze wykonane połączenia N i PE to podstawa skutecznej ochrony przeciwporażeniowej.

Krok 4: Integracja z fotowoltaiką co musisz dodać do swojej skrzynki?

Instalacje fotowoltaiczne stają się coraz popularniejsze, a ich integracja z domową rozdzielnicą wymaga szczególnej uwagi. Musimy uwzględnić specyficzne wymagania, aby zapewnić bezpieczeństwo i prawidłowe działanie systemu PV.

Dodatkowe zabezpieczenia dla falownika: Jak je dobrać i gdzie umieścić?

W przypadku posiadania instalacji fotowoltaicznej, w rozdzielnicy głównej (lub w dedykowanej podrozdzielnicy AC) muszą znaleźć się dodatkowe zabezpieczenia dla falownika. Zazwyczaj są to:

• Osobny wyłącznik różnicowoprądowy (RCD): Dobrany do specyfikacji falownika, często typu A lub F, o prądzie zadziałania 30 mA.
• Osobny wyłącznik nadprądowy (MCB): Dobrany do mocy i specyfikacji technicznej inwertera, często o charakterystyce C.

Te elementy powinny być umieszczone w logicznym ciągu, często zaraz za głównymi zabezpieczeniami, a przed obwodami domowymi. Ich zadaniem jest ochrona obwodu AC falownika oraz zapewnienie bezpiecznego odłączenia w razie potrzeby.

Ochrona przeciwprzepięciowa po stronie AC dlaczego jest tak ważna?

Oprócz głównego ogranicznika przepięć (SPD) na wejściu instalacji, w przypadku fotowoltaiki niezwykle ważny jest dodatkowy ogranicznik przepięć (SPD) po stronie AC, dedykowany dla obwodu falownika. Dlaczego? Ponieważ falownik jest urządzeniem elektronicznym, bardzo wrażliwym na przepięcia. Dodatkowy SPD chroni go przed skutkami przepięć pochodzących zarówno z sieci energetycznej, jak i tych, które mogą powstać w samej instalacji PV (np. w wyniku wyładowań atmosferycznych w pobliżu paneli). To kluczowy element, który może uratować Twój drogi falownik przed uszkodzeniem.

Przykładowy schemat podłączenia instalacji PV do rozdzielnicy głównej

W idealnym świecie, w tym miejscu umieściłbym uproszczony schemat blokowy, który pokazywałby, jak falownik instalacji fotowoltaicznej jest podłączany do rozdzielnicy głównej. Schemat ten uwzględniałby dodatkowe zabezpieczenia, takie jak wyłącznik nadprądowy i różnicowoprądowy dla obwodu falownika, a także dodatkowy ogranicznik przepięć AC. Taki schemat powinien być zawsze dołączony do dokumentacji Twojej instalacji PV.

Przeczytaj również: Gdzie rozdzielnica elektryczna w domu? Bezpieczeństwo i przepisy

Finalny etap: Podłączenie zasilania i profesjonalny odbiór

Dotarliśmy do ostatniego, absolutnie kluczowego etapu. To jest moment, w którym Twoje amatorskie prace się kończą, a do akcji wkracza profesjonalista. Bez jego interwencji, Twoja skrzynka elektryczna, choćby najlepiej zmontowana, nie będzie mogła być legalnie i bezpiecznie użytkowana.

Dlaczego ostatni krok musi wykonać elektryk z uprawnieniami SEP?

Powtórzę to raz jeszcze, bo to fundament bezpieczeństwa i legalności: finalne podłączenie zasilania do rozdzielnicy głównej oraz jej uruchomienie musi wykonać elektryk posiadający ważne uprawnienia SEP E i D do 1 kV. To nie jest opcja, to jest bezwzględny wymóg prawny w Polsce. Elektryk z uprawnieniami gwarantuje, że instalacja jest bezpieczna, zgodna z normami i przepisami. Bez jego podpisu pod protokołem z pomiarów, nie uzyskasz odbioru budynku przez nadzór budowlany, ani podłączenia do sieci energetycznej przez zakład energetyczny. Ignorowanie tego wymogu naraża Cię na poważne konsekwencje prawne i finansowe, a przede wszystkim na zagrożenie zdrowia i życia.

Czym są pomiary odbiorcze i dlaczego są niezbędne do odbioru budynku?

Po zakończeniu montażu instalacji elektrycznej, uprawniony elektryk musi wykonać szereg pomiarów odbiorczych. Są to specjalistyczne testy, które potwierdzają prawidłowe działanie i bezpieczeństwo instalacji. Do najważniejszych pomiarów należą:

• Rezystancja izolacji: Sprawdza, czy izolacja przewodów jest w dobrym stanie i nie ma upływów prądu.
• Skuteczność ochrony przeciwporażeniowej: Weryfikuje, czy w przypadku awarii zabezpieczenia zadziałają prawidłowo, chroniąc przed porażeniem.
• Sprawdzenie ciągłości przewodów ochronnych (PE): Upewnia się, że wszystkie urządzenia są prawidłowo uziemione.
• Pomiary pętli zwarcia: Określają, czy wyłączniki nadprądowe zadziałają wystarczająco szybko w przypadku zwarcia.
• Pomiary wyłączników różnicowoprądowych (RCD): Sprawdzają, czy RCD zadziałają w odpowiednim czasie i przy właściwym prądzie różnicowym.

Z tych pomiarów elektryk sporządza protokół, który jest kluczowym dokumentem. Bez niego nadzór budowlany nie odbierze budynku, a zakład energetyczny nie podłączy Cię do sieci. To oficjalne potwierdzenie, że Twoja instalacja jest bezpieczna i zgodna z prawem.

Najczęstsze błędy montażowe, które dyskwalifikują instalację sprawdź swoją pracę!

Zanim wezwiesz elektryka do odbioru, dokładnie sprawdź swoją pracę. Oto najczęstsze błędy, które mogą zdyskwalifikować instalację lub narazić Cię na dodatkowe koszty i opóźnienia:

• Brak projektu lub schematu, który jest podstawą do oceny zgodności instalacji.
• Zły dobór przekroju przewodów do obciążenia lub zabezpieczeń to podstawowy błąd, który może prowadzić do przegrzewania.
• Nieprawidłowy dobór charakterystyki wyłączników nadprądowych (np. B zamiast C dla urządzeń z dużym prądem rozruchowym).
• Niewłaściwe podłączenie wyłączników różnicowoprądowych, zwłaszcza błędne mostkowanie przewodu N, które uniemożliwia ich działanie.
• Brak ogranicznika przepięć (SPD), który jest wymagany w nowych instalacjach.
• Zbyt mała obudowa rozdzielnicy, bez rezerwy miejsca na przyszłą rozbudowę.
• Słabe dokręcenie zacisków to jedna z najczęstszych przyczyn awarii i przegrzewania się.
• Brak wyraźnego oznaczenia obwodów w rozdzielnicy, co utrudnia identyfikację i serwisowanie.
• Niewłaściwe ułożenie przewodów, brak porządku, co może utrudniać dostęp i diagnostykę.

Dokładne sprawdzenie tych punktów przed wizytą elektryka pozwoli Ci uniknąć poprawek i zapewni płynny odbiór instalacji.
