Gdzie rozdzielnica elektryczna w domu? Bezpieczeństwo i przepisy

Wybór odpowiedniego miejsca na rozdzielnicę elektryczną w domu to jedna z tych decyzji, która ma długofalowe konsekwencje zarówno dla bezpieczeństwa, jak i komfortu użytkowania instalacji. Ten artykuł to kompleksowy poradnik, który pomoże Ci znaleźć optymalną, bezpieczną i zgodną z przepisami lokalizację dla domowej skrzynki z bezpiecznikami, niezależnie od tego, czy budujesz nowy dom, czy remontujesz istniejący.

Lokalizacja rozdzielnicy dlaczego to kluczowa decyzja w każdym domu?

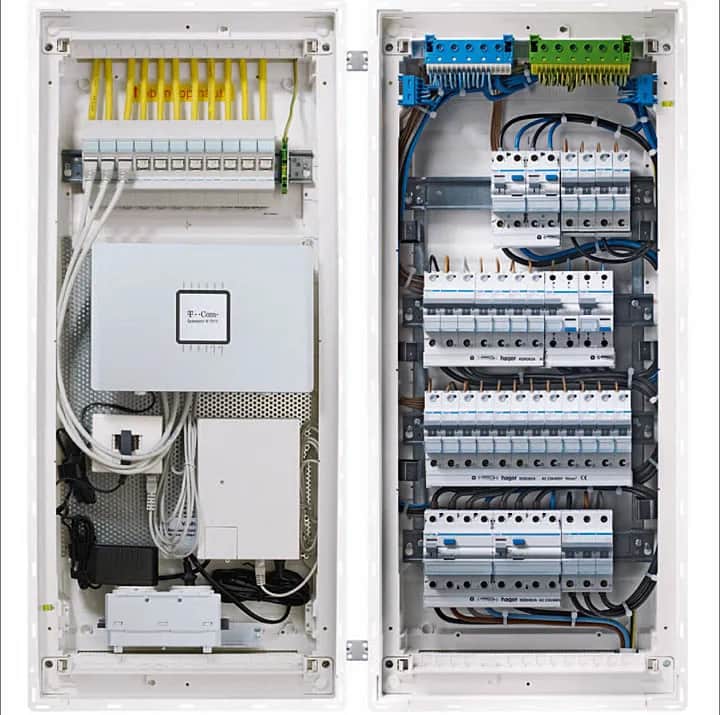

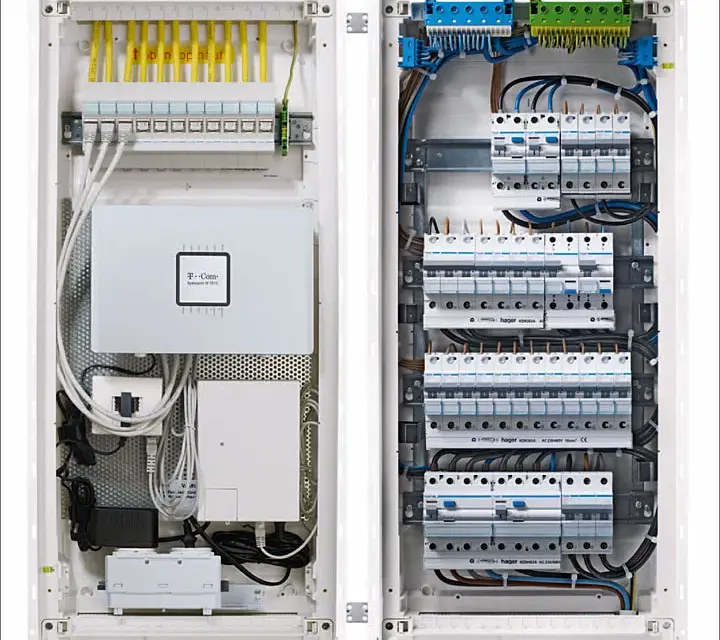

Serce domowej instalacji: Czym jest i za co odpowiada rozdzielnica?

Rozdzielnica elektryczna, często nazywana po prostu skrzynką z bezpiecznikami, to centralny punkt każdej domowej instalacji elektrycznej. To tutaj energia elektryczna z sieci zewnętrznej jest dystrybuowana do poszczególnych obwodów w całym domu, a co najważniejsze, to tutaj znajdują się wszystkie kluczowe elementy zabezpieczające. W jej wnętrzu znajdziemy wyłączniki nadprądowe (tzw. "bezpieczniki"), które chronią przewody przed przeciążeniami i zwarciami, wyłączniki różnicowoprądowe (RCD) dbające o nasze bezpieczeństwo przed porażeniem, ochronniki przeciwprzepięciowe (SPD) chroniące sprzęt elektroniczny przed skokami napięcia oraz rozłącznik główny izolacyjny, który pozwala odciąć zasilanie w całym domu. Rozdzielnica odpowiada więc za prawidłowe funkcjonowanie wszystkich urządzeń elektrycznych, ale przede wszystkim za bezpieczeństwo domowników i całej nieruchomości.

Skutki błędnego umiejscowienia: Od niewygody po realne zagrożenie pożarowe

Złe umiejscowienie rozdzielnicy to nie tylko kwestia estetyki czy drobnej niedogodności. To decyzja, która może mieć poważne konsekwencje. Utrudniony dostęp serwisowy to jedno wyobraź sobie szukanie bezpiecznika w ciemności, gdy skrzynka jest zastawiona meblami. Ale to dopiero początek. Błędna lokalizacja zwiększa ryzyko uszkodzeń mechanicznych, na przykład w garażu, gdzie rozdzielnica jest narażona na uderzenia. Co gorsza, brak odpowiedniej wentylacji, bliskość źródeł wilgoci czy umieszczenie w strefie zagrożenia pożarowego może prowadzić do:

• Porażenia prądem: Wilgoć w połączeniu z prądem to śmiertelne zagrożenie.
• Pożaru: Przegrzewające się elementy, zwarcia w wilgotnym środowisku lub brak dostępu do rozdzielnicy w razie pożaru to prosta droga do tragedii.
• Utrudnionej ewakuacji: Rozdzielnica na drodze ewakuacyjnej może zablokować ucieczkę w kryzysowej sytuacji.

Dlatego tak ważne jest, aby podejść do tego tematu z należytą uwagą i profesjonalizmem.

Planowanie z wyprzedzeniem: Dlaczego o miejscu na skrzynkę trzeba myśleć już na etapie projektu?

Z mojego doświadczenia wynika, że najlepsze decyzje dotyczące rozdzielnicy zapadają na etapie projektu budowlanego lub remontowego. Planowanie z wyprzedzeniem pozwala uniknąć kosztownych i czasochłonnych przeróbek w przyszłości. Dzięki temu możemy zapewnić zgodność z obowiązującymi przepisami i normami, optymalne prowadzenie tras kablowych, a także maksymalną funkcjonalność i bezpieczeństwo całej instalacji. Myśląc o rozdzielnicy już na etacie projektu, mamy szansę na jej estetyczne wkomponowanie w przestrzeń, zapewnienie odpowiedniej rezerwy miejsca na przyszłe rozbudowy oraz uniknięcie kompromisów, które mogłyby negatywnie wpłynąć na komfort i bezpieczeństwo użytkowania domu.

Gdzie rozdzielnica musi, a gdzie nie może się znaleźć kluczowe normy i przepisy

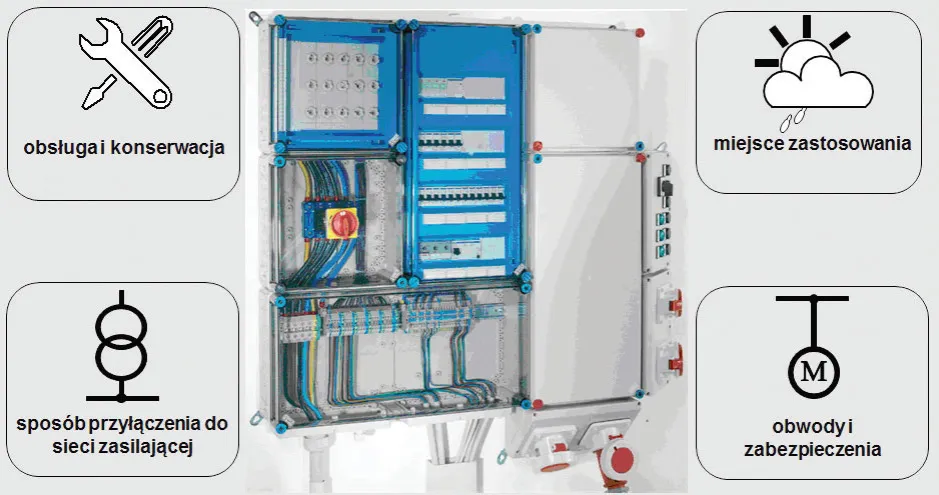

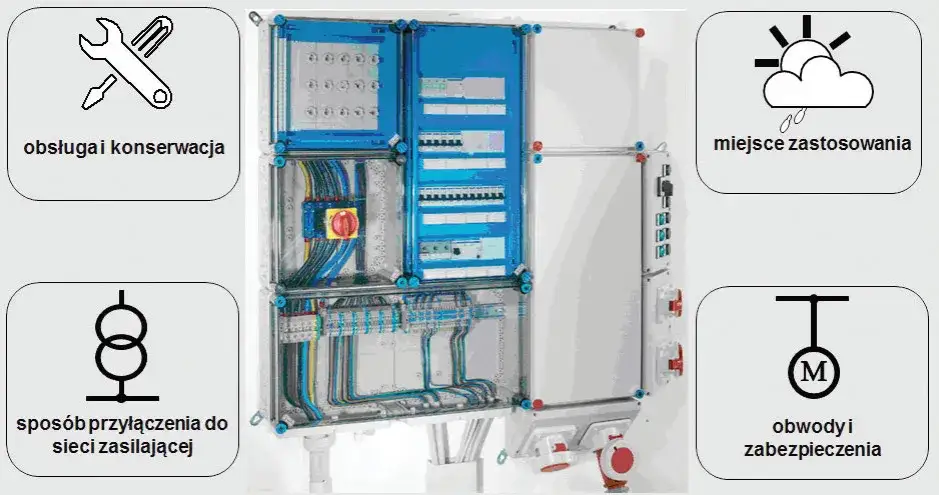

Fundament bezpieczeństwa: Co mówi norma PN-HD 60364 o lokalizacji rozdzielnicy?

Podstawą bezpiecznej i prawidłowo wykonanej instalacji elektrycznej w Polsce jest norma PN-HD 60364, a także Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Te dokumenty jasno określają wytyczne dotyczące umiejscowienia rozdzielnicy, a ich celem jest zapewnienie bezpieczeństwa użytkowania oraz łatwego dostępu do urządzenia. Jako ekspert zawsze podkreślam, że przestrzeganie tych norm to nie opcja, a konieczność. Kluczowe punkty dotyczące lokalizacji to:

• Rozdzielnica powinna być umieszczona w miejscu łatwo dostępnym dla użytkowników i służb serwisowych.
• Musi znajdować się w pomieszczeniu suchym, wolnym od nadmiernej wilgoci i ryzyka zalania.
• Należy unikać miejsc, gdzie rozdzielnica byłaby narażona na uszkodzenia mechaniczne.
• Lokalizacja nie może utrudniać dróg ewakuacyjnych ani dostępu do innych urządzeń.

Złota zasada dostępności: Ile miejsca musisz zostawić przed skrzynką i dlaczego?

Jedną z najważniejszych zasad, o której często zapominamy, jest zapewnienie minimum 1.2 metra wolnej przestrzeni bezpośrednio przed rozdzielnicą. Dlaczego to tak istotne? Przede wszystkim dla bezpieczeństwa. W przypadku awarii, konieczności wymiany bezpiecznika czy przeglądu instalacji, elektryk musi mieć swobodny dostęp do wszystkich elementów rozdzielnicy. Brak tej przestrzeni utrudnia, a czasem wręcz uniemożliwia bezpieczną pracę, zwiększając ryzyko porażenia prądem czy uszkodzenia instalacji. Pamiętajmy, że w sytuacji awaryjnej liczy się każda sekunda, a swobodny dostęp pozwala na szybką i skuteczną reakcję.

Kluczowe wymiary: Na jakiej wysokości zamontować rozdzielnicę, aby było wygodnie i zgodnie z przepisami?

Wysokość montażu rozdzielnicy to kolejny aspekt, który wpływa na komfort i bezpieczeństwo. Norma nie narzuca sztywnych wartości, ale zaleca się, aby górna krawędź skrzynki znajdowała się nie wyżej niż 1.85 m - 2.0 m, a dolna nie niżej niż 0.5 m - 1.1 m od podłogi. Z mojego doświadczenia wynika, że zakres 1.10 m - 1.85 m jest optymalny dla wygody obsługi przez większość dorosłych osób. Te zakresy są ważne, ponieważ:

• Zapewniają łatwy dostęp do wyłączników i możliwość ich szybkiego przełączenia.
• Minimalizują ryzyko przypadkowego uszkodzenia rozdzielnicy przez dzieci lub podczas sprzątania.
• Umożliwiają komfortową pracę elektrykowi.

Warto również pamiętać o minimalnych odległościach od innych instalacji. Na przykład, od rur gazowych należy zachować minimum 0.5 m odstępu. W przypadku montażu rozdzielnicy w narożniku pomieszczenia, należy zapewnić co najmniej 30 cm odległości od ściany bocznej, aby umożliwić swobodne otwieranie drzwiczek i dostęp do wnętrza.

Czerwone flagi: Absolutnie zakazane miejsca montażu (łazienki, strefy wilgotne, drogi ewakuacyjne)

Istnieją miejsca, w których montaż rozdzielnicy jest kategorycznie zabroniony ze względów bezpieczeństwa. Ich ignorowanie to proszenie się o kłopoty. Pamiętaj, że w tych lokalizacjach ryzyko jest zbyt wysokie, aby je lekceważyć:

• Łazienki i pralnie: Pomieszczenia o dużej wilgotności to śmiertelny wróg instalacji elektrycznej. Wilgoć może prowadzić do zwarć, korozji i porażenia prądem.
• Miejsca o wysokim ryzyku pożarowym: Na przykład w pobliżu materiałów łatwopalnych, w kotłowniach bez odpowiedniej wentylacji czy w pomieszczeniach, gdzie występują gazy palne.
• Drogi ewakuacyjne i wąskie przejścia: Rozdzielnica nie może utrudniać swobodnej komunikacji i ewakuacji w razie zagrożenia. Montaż nad schodami, w ciasnych korytarzach czy za drzwiami to poważny błąd, który może zablokować ucieczkę.
• Miejsca narażone na bezpośrednie działanie wody: Na przykład pod rurami wodociągowymi, w pobliżu kranów czy w miejscach, gdzie istnieje ryzyko zalania.
• Pomieszczenia o skrajnych temperaturach: Zarówno bardzo niskie, jak i bardzo wysokie temperatury mogą negatywnie wpływać na działanie i żywotność komponentów rozdzielnicy.

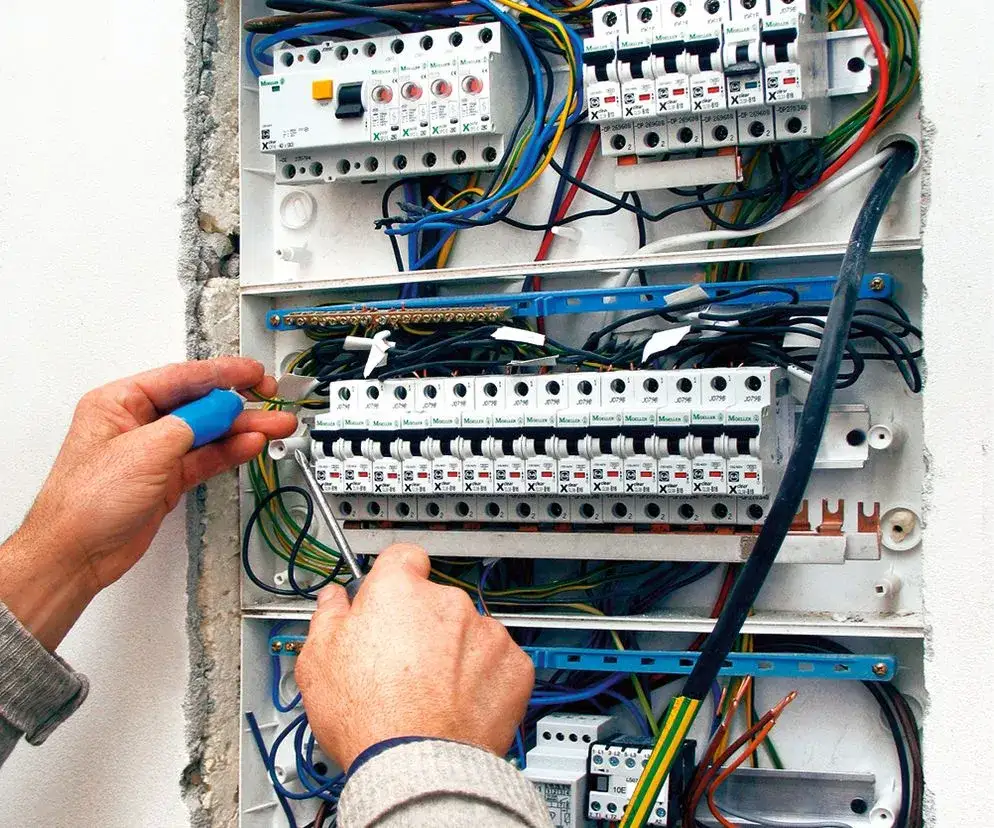

Optymalne miejsca na rozdzielnicę w domu jednorodzinnym analiza i rekomendacje

Wiatrołap lub korytarz: Klasyczne rozwiązanie zalety i wady

Wiatrołap lub korytarz to jedne z najczęściej wybieranych i rekomendowanych miejsc na montaż rozdzielnicy. Nie bez powodu są to zazwyczaj suche, łatwo dostępne i często centralnie położone przestrzenie w domu. Taka lokalizacja zapewnia szybki dostęp do skrzynki w razie potrzeby, co jest kluczowe dla bezpieczeństwa i komfortu użytkowania. Jednak, jak każde rozwiązanie, ma swoje plusy i minusy.

• Zalety:
  • Łatwy i szybki dostęp dla domowników i serwisantów.
  • Suchość pomieszczenia, minimalizująca ryzyko awarii związanych z wilgocią.
  • Często centralne położenie w domu, co ułatwia prowadzenie instalacji do wszystkich obwodów.
• Wady:
  • Kwestie estetyczne rozdzielnica może szpecić wnętrze, jeśli nie zostanie odpowiednio ukryta.
  • Zajmowanie przestrzeni nawet rozdzielnica podtynkowa wymaga miejsca, które mogłoby być wykorzystane inaczej.

Garaż: Technicznie idealny, ale czy zawsze praktyczny wybór?

Garaż, zwłaszcza ten w bryle budynku, bywa postrzegany jako technicznie idealne miejsce na rozdzielnicę. Jest to zazwyczaj pomieszczenie suche, często mniej reprezentacyjne, co ułatwia ukrycie skrzynki, a także bliskość instalacji zewnętrznych (np. przyłącza energetycznego). Jednak decydując się na tę lokalizację, musimy wziąć pod uwagę kilka istotnych czynników.

• Zalety:
  • Łatwość ukrycia rozdzielnicy w przestrzeni użytkowej garażu.
  • Bliskość instalacji zewnętrznych, co może uprościć prowadzenie kabli.
  • Suchość pomieszczenia (w większości przypadków).
  • Mniej reprezentacyjna przestrzeń, co zmniejsza nacisk na estetykę.
• Wady:
  • Potencjalne ryzyko uszkodzeń mechanicznych w garażu łatwo o uderzenie samochodem, narzędziem czy innym przedmiotem. Wymaga to zastosowania obudowy o odpowiedniej odporności.
  • Konieczność zapewnienia odpowiedniej klasy szczelności obudowy (IP), zwłaszcza jeśli garaż nie jest ogrzewany lub jest narażony na większe wahania temperatury i wilgotności.
  • Niższa temperatura zimą może wpływać na niektóre komponenty, choć zazwyczaj nie jest to problem krytyczny dla standardowych rozdzielnic.
  • Dostęp do rozdzielnicy może być utrudniony, jeśli garaż jest zastawiony.

Pomieszczenie gospodarcze lub techniczne: Izolacja i porządek jako kluczowe atuty

Dla mnie, jako eksperta, pomieszczenie gospodarcze lub techniczne to często idealne miejsce na rozdzielnicę. Takie pomieszczenia są zazwyczaj projektowane z myślą o koncentracji wszelkich instalacji wodnych, grzewczych, wentylacyjnych i oczywiście elektrycznych. Ich kluczowe atuty to suchość, łatwość dostępu, możliwość estetycznego ukrycia rozdzielnicy (np. w szafie technicznej) oraz naturalne skupienie wszystkich "serc" domu w jednym miejscu. To rozwiązanie pozwala na utrzymanie porządku, minimalizuje widoczność elementów technicznych w częściach mieszkalnych i zapewnia pełen komfort obsługi i serwisu.

Inne lokalizacje: Czy montaż w garderobie lub piwnicy to dobry pomysł?

Czasami zdarza się, że projektanci lub inwestorzy rozważają inne, mniej typowe lokalizacje dla rozdzielnicy, takie jak garderoba czy piwnica. W przypadku garderoby, kluczowe jest zapewnienie pełnego i natychmiastowego dostępu oraz odpowiedniej wentylacji, aby uniknąć przegrzewania. Jeśli garderoba jest sucha i nie ma ryzyka zastawienia rozdzielnicy ubraniami, może to być akceptowalne rozwiązanie. Piwnica natomiast może być dobrym miejscem, pod warunkiem, że jest całkowicie sucha, ogrzewana i nie ma absolutnie żadnego ryzyka zalania. Warto jednak pamiętać, że dostęp do piwnicy bywa mniej komfortowy niż do wiatrołapu czy korytarza. Zawsze należy dokładnie ocenić warunki panujące w tych pomieszczeniach, zanim podejmie się decyzję o montażu rozdzielnicy.

Estetyka i funkcjonalność jak sprytnie ukryć rozdzielnicę w domu?

Rozdzielnica podtynkowa czy natynkowa? Porównanie kosztów, montażu i wyglądu

Wybór między rozdzielnicą podtynkową a natynkową to często dylemat estetyczny. Obie mają swoje zalety i wady, które warto rozważyć na etapie planowania.

Cecha	Rozdzielnica podtynkowa	Rozdzielnica natynkowa
Estetyka	Znacznie bardziej estetyczna, wkomponowana w ścianę, widoczne są tylko drzwiczki. Idealna do wnętrz mieszkalnych.	Widoczna na ścianie, mniej estetyczna. Częściej stosowana w pomieszczeniach technicznych, garażach, piwnicach.
Trudność montażu	Wymaga wykucia otworu w ścianie, co jest bardziej pracochłonne i generuje więcej kurzu. Montaż na etapie surowym lub generalnego remontu.	Łatwiejszy i szybszy montaż, przykręcana bezpośrednio do ściany. Możliwy do wykonania w dowolnym momencie.
Koszty	Zazwyczaj droższa ze względu na bardziej skomplikowany montaż i wyższą cenę samej obudowy.	Tańsza w zakupie i montażu.
Zastosowanie	Pomieszczenia mieszkalne, reprezentacyjne, gdzie estetyka jest priorytetem.	Garaże, pomieszczenia gospodarcze, piwnice, warsztaty, gdzie funkcjonalność przeważa nad wyglądem.

Zabudowa w szafie na wymiar: Kiedy to rozwiązanie jest bezpieczne i praktyczne?

Zabudowanie rozdzielnicy w szafie wnękowej lub specjalnie zaprojektowanym meblu na wymiar to świetny sposób na estetyczne ukrycie skrzynki, zwłaszcza w pomieszczeniach mieszkalnych. Jest to rozwiązanie bardzo praktyczne, ale wymaga bezwzględnego przestrzegania kilku zasad. Przede wszystkim, musisz zapewnić pełen i natychmiastowy dostęp do rozdzielnicy drzwiczki szafy muszą łatwo się otwierać, a przestrzeń przed rozdzielnicą nie może być zastawiona. Co więcej, niezwykle ważna jest odpowiednia wentylacja. Elementy rozdzielnicy, zwłaszcza pod obciążeniem, wydzielają ciepło. Brak cyrkulacji powietrza może prowadzić do przegrzewania się aparatury, co z kolei może skutkować awariami, a nawet pożarem. Dlatego szafa musi mieć odpowiednie otwory wentylacyjne.

Kreatywne maskowanie: Jak wkomponować skrzynkę w aranżację wnętrza?

Jeśli nie chcesz, aby rozdzielnica szpeciła Twoje wnętrze, istnieje wiele kreatywnych sposobów na jej maskowanie, zawsze z zachowaniem łatwego i szybkiego dostępu. Pamiętaj, że dostępność jest priorytetem!

• Za obrazem lub lustrem: To klasyczne i bardzo skuteczne rozwiązanie. Wystarczy zawiesić obraz lub lustro na zawiasach lub specjalnym systemie, który pozwoli na łatwe odsunięcie go w razie potrzeby.
• Specjalnie zaprojektowana osłona: Możesz zlecić wykonanie drewnianej lub metalowej osłony, która będzie pasować do wystroju wnętrza, a jednocześnie będzie łatwo zdejmowalna.
• Element dekoracyjny: Rozdzielnicę można wkomponować w większą kompozycję ścienną, np. galerię zdjęć, półkę z książkami czy panel dekoracyjny, tak aby stała się integralną częścią aranżacji.
• Wnęka z drzwiczkami: Jeśli rozdzielnica jest podtynkowa, możesz zastosować niestandardowe drzwiczki, np. z forniru, lakierowane na kolor ściany, lub nawet ukryte drzwiczki typu "push-to-open".

Rozdzielnica przyszłości jak zaplanować instalację z myślą o rozwoju?

Fotowoltaika i pompa ciepła: Ile dodatkowego miejsca zarezerwować na nowe technologie?

W dzisiejszych czasach, planując instalację elektryczną, musimy myśleć perspektywicznie. Coraz więcej domów wyposaża się w nowoczesne technologie, takie jak instalacje fotowoltaiczne, pompy ciepła czy ładowarki do samochodów elektrycznych. Każde z tych rozwiązań wymaga dodatkowego miejsca w rozdzielnicy na dedykowane zabezpieczenia, moduły sterujące czy liczniki energii. Przykładowo, instalacja fotowoltaiczna wymaga zabezpieczeń po stronie DC i AC, a także często dodatkowego modułu do monitoringu. Pompa ciepła to również dodatkowe obwody i zabezpieczenia. Z mojego doświadczenia wynika, że warto przewidzieć na te cele od 8 do nawet 24 dodatkowych modułów, w zależności od planowanego zakresu rozbudowy. Planując to już teraz, unikniesz kosztownej wymiany całej rozdzielnicy w przyszłości.

Inteligentny dom (Smart Home): Jak przygotować rozdzielnicę na moduły automatyki?

Systemy inteligentnego domu (Smart Home) to kolejny trend, który zyskuje na popularności. Moduły automatyki, takie jak sterowniki oświetlenia, rolet, ogrzewania czy systemy alarmowe, często wymagają montażu w rozdzielnicy. Integracja tych systemów na etapie projektu pozwala na optymalne zaplanowanie przestrzeni i odpowiednie okablowanie. Warto przewidzieć kilka dodatkowych miejsc na szynie DIN, aby w przyszłości móc rozbudować system Smart Home bez konieczności kucia ścian czy wymiany rozdzielnicy. To inwestycja w komfort i elastyczność Twojego domu.

Złota zasada 20%: Dlaczego warto zostawić wolne miejsce w skrzynce?

To jedna z moich ulubionych zasad, którą zawsze powtarzam klientom: zostaw w rozdzielnicy 20-30% wolnego miejsca (rezerwy). Dlaczego to tak ważne? Życie pokazuje, że potrzeby zmieniają się, a technologia idzie do przodu. Może za kilka lat zechcesz zainstalować monitoring, dodatkowe oświetlenie ogrodowe, system nawadniania, a może wspomnianą fotowoltaikę. Mając wolne moduły, możesz łatwo i bezproblemowo rozbudować instalację. Brak rezerwy oznacza często konieczność wymiany całej rozdzielnicy na większą, co wiąże się z dodatkowymi kosztami, czasem i bałaganem. Pamiętaj, że ta niewielka rezerwa to ogromna oszczędność i elastyczność w przyszłości.

Unikaj tych błędów najczęstsze pomyłki przy lokalizacji rozdzielnicy

Błąd #1: Zastawianie skrzynki meblami prosta droga do problemów w razie awarii

To jeden z najczęstszych błędów, który widzę w domach moich klientów. Rozdzielnica, choć estetyczna, bywa traktowana jako coś, co należy ukryć za wszelką cenę. W efekcie ląduje za szafą, lodówką, pralką czy stosem kartonów. To prosta droga do poważnych problemów w razie awarii. Brak natychmiastowego dostępu do rozdzielnicy w przypadku zwarcia, pożaru czy konieczności odcięcia zasilania to realne zagrożenie dla bezpieczeństwa domowników i mienia. W kryzysowej sytuacji każda sekunda jest na wagę złota, a szukanie kluczy do szafy czy przesuwanie ciężkich mebli może okazać się tragiczne w skutkach.

Błąd #2: Ignorowanie ryzyka wilgoci i zalania śmiertelny wróg instalacji elektrycznej

Wilgoć i woda to śmiertelni wrogowie instalacji elektrycznej. Montaż rozdzielnicy w pomieszczeniach o podwyższonej wilgotności (np. łazienki, pralnie, nieocieplane piwnice) lub w miejscach narażonych na bezpośrednie działanie wody (np. pod rurami wodociągowymi, w pobliżu kranów) jest absolutnie zabroniony. Wilgoć prowadzi do korozji elementów, zwarć, upływów prądu, a w konsekwencji do porażenia prądem lub pożaru. Zawsze upewnij się, że wybrane miejsce jest suche i wolne od ryzyka zalania.

Błąd #3: Zbyt mała rozdzielnica jak uniknąć kosztownych przeróbek w przyszłości?

Wielu inwestorów, chcąc zaoszczędzić, decyduje się na zakup zbyt małej rozdzielnicy. Początkowo może się wydawać, że wystarczy, ale w perspektywie kilku lat niemal zawsze okazuje się to błędną decyzją. Rozwój technologii, nowe urządzenia AGD, pompy ciepła, fotowoltaika, inteligentny dom to wszystko wymaga dodatkowych obwodów i zabezpieczeń. Zbyt mała rozdzielnica oznacza brak miejsca na nowe moduły, co prowadzi do konieczności wymiany całej skrzynki na większą. To z kolei generuje dodatkowe, często znaczne koszty, bałagan i niedogodności związane z ponowną pracą elektryka. Zawsze lepiej mieć kilka wolnych modułów niż jeden za mało.

Przeczytaj również: Rozdzielnica elektryczna: Bezpieczny montaż i projekt z elektrykiem

Błąd #4: Samodzielny montaż dlaczego zatrudnienie elektryka to inwestycja, a nie koszt?

Instalacja elektryczna to nie jest miejsce na eksperymenty czy samodzielne próby. Montaż i podłączenie rozdzielnicy należy bezwzględnie powierzyć wyłącznie wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami. To nie jest koszt, to inwestycja w bezpieczeństwo Twoje i Twoich bliskich. Profesjonalny elektryk zapewni:

• Bezpieczeństwo domowników: Prawidłowe podłączenie eliminuje ryzyko porażenia prądem i pożaru.
• Zgodność z normami: Instalacja będzie zgodna z obowiązującymi przepisami i normami, co jest kluczowe dla odbioru budynku i ubezpieczenia.
• Prawidłowe działanie: Gwarancja, że cała instalacja będzie działać niezawodnie i efektywnie.
• Odpowiedzialność prawna: W razie problemów, to elektryk ponosi odpowiedzialność za wykonaną pracę.

Pamiętaj, że instalacja elektryczna to nie miejsce na oszczędności. Błędy mogą kosztować zdrowie lub życie. Bezpieczeństwo domowników jest najważniejsze.
