Rozdzielnica elektryczna: Podłącz bezpiecznie, zgodnie z normami i PV

Spis treści

Ten artykuł stanowi kompleksowy przewodnik po bezpiecznym i zgodnym z normami podłączaniu domowej rozdzielnicy elektrycznej. Dowiesz się, jak prawidłowo zaplanować instalację, dobrać komponenty, wykonać montaż krok po kroku oraz uniknąć najczęstszych błędów, zapewniając bezpieczeństwo i funkcjonalność Twojego systemu elektrycznego.

Bezpieczne i zgodne z normami podłączenie rozdzielnicy elektrycznej kompleksowy poradnik krok po kroku

  • Prawidłowe podłączenie rozdzielnicy wymaga posiadania uprawnień SEP G1 oraz zgodności z polskimi normami, takimi jak PN-HD 60364, a także protokołu odbioru od certyfikowanego elektryka.
  • Kluczowe komponenty to wyłącznik główny, wyłączniki nadprądowe (typu B lub C), wyłączniki różnicowoprądowe (RCD typu A lub AC) oraz ochronnik przepięć (SPD typu 1+2 lub 2).
  • Ważne jest zaplanowanie rezerwy 20-30% wolnych modułów w rozdzielnicy na przyszłą rozbudowę, np. o instalację fotowoltaiczną, system smart home czy ładowarkę do samochodu elektrycznego.
  • Integracja z fotowoltaiką wymaga dodatkowych zabezpieczeń (dedykowany wyłącznik nadprądowy, rozłącznik izolacyjny, ochronnik przepięć po stronie AC) i odpowiedniego schematu.
  • Najczęstsze błędy to zły dobór przekrojów przewodów, niewłaściwe łączenie przewodów N i PE za RCD oraz niedokręcone śruby w aparatach, co może prowadzić do poważnych zagrożeń.

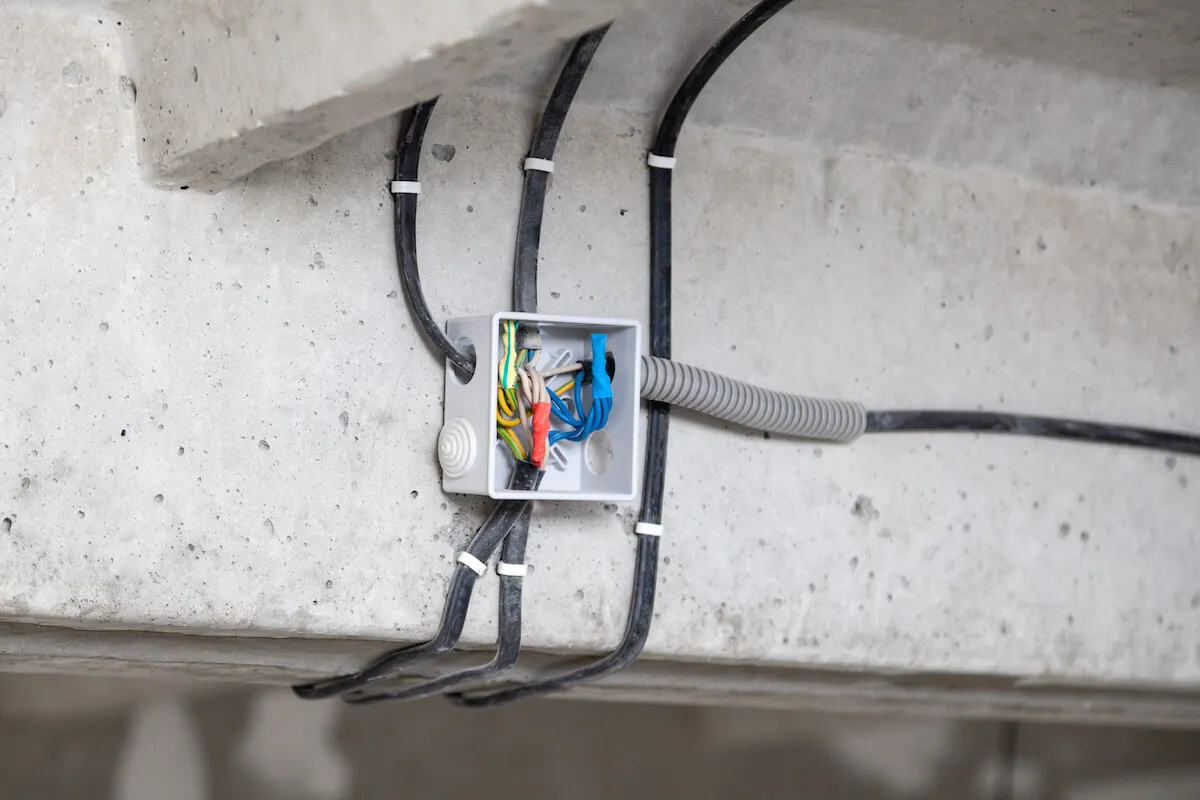

Niebezpieczna instalacja elektryczna dom

Prawidłowe podłączenie rozdzielnicy to fundament bezpieczeństwa

Jako ekspert z wieloletnim doświadczeniem, zawsze podkreślam, że prawidłowe podłączenie rozdzielnicy elektrycznej to absolutny fundament bezpieczeństwa w każdym domu. To serce całej instalacji, od którego zależy nie tylko komfort użytkowania, ale przede wszystkim ochrona życia i zdrowia domowników oraz mienia. Nieprawidłowa instalacja może prowadzić do szeregu poważnych zagrożeń, takich jak porażenie prądem, pożar spowodowany zwarciem lub przegrzaniem przewodów, a także uszkodzenie drogocennego sprzętu elektronicznego i AGD. Właśnie dlatego tak ważne jest, aby podejść do tego zadania z najwyższą starannością i zgodnie z obowiązującymi normami.

Czym grozi samodzielny montaż bez uprawnień? Konsekwencje prawne i zagrożenia

Chcę jasno powiedzieć: samodzielny montaż rozdzielnicy przez osoby bez odpowiednich uprawnień SEP G1 do 1kV jest w Polsce niezgodny z prawem. To nie tylko kwestia przepisów, ale przede wszystkim zdrowego rozsądku i bezpieczeństwa. Konsekwencje prawne mogą być dotkliwe od mandatów po odpowiedzialność karną w przypadku wypadku. Co gorsza, realne zagrożenia dla życia i zdrowia są ogromne. Ryzyko porażenia prądem, a nawet śmierci, jest bardzo wysokie. Ponadto, w razie awarii, pożaru czy innego zdarzenia spowodowanego wadliwą instalacją, ubezpieczyciel ma prawo odmówić wypłaty odszkodowania, jeśli instalacja nie posiada protokołu odbioru wykonanego przez certyfikowanego elektryka. To kluczowa informacja, o której wielu zapomina, a która może mieć katastrofalne skutki finansowe.

Normy i przepisy, których nie możesz zignorować w polskim prawie budowlanym

W Polsce, aby instalacja elektryczna była legalna i bezpieczna, musi spełniać szereg norm i przepisów. Jako Borys Sadowski, zawsze uczulam moich klientów na te kwestie. Najważniejsze z nich to:

  • Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. To podstawowy akt prawny, który określa ogólne wymagania.
  • Polska Norma PN-HD 60364, która szczegółowo reguluje zasady projektowania, wykonawstwa i odbioru instalacji elektrycznych niskiego napięcia. To biblia każdego elektryka.
  • Wymóg posiadania uprawnień SEP G1 do 1kV dla osób wykonujących prace przy instalacjach elektrycznych.
  • Konieczność wykonania protokołu odbioru instalacji przez certyfikowanego elektryka po zakończeniu prac.

Ignorowanie tych zasad to proszenie się o kłopoty, zarówno prawne, jak i te związane z bezpieczeństwem.

Kiedy stara rozdzielnica wymaga natychmiastowej wymiany? Sygnały ostrzegawcze

Z mojego doświadczenia wiem, że wiele starych instalacji wymaga pilnej modernizacji. Oto sygnały, które powinny zapalić czerwoną lampkę i skłonić Cię do natychmiastowej wymiany starej rozdzielnicy:

  • Przestarzała aparatura modułowa: Brak wyłączników różnicowoprądowych (RCD), obecność starych bezpieczników topikowych zamiast nowoczesnych wyłączników nadprądowych.
  • Widoczne uszkodzenia: Pęknięcia obudowy, nadpalone elementy, luźne przewody.
  • Przegrzewanie się elementów: Ciepła w dotyku obudowa rozdzielnicy lub poszczególnych aparatów.
  • Częste wybijanie bezpieczników: Jeśli bezpieczniki wyłączają się bez wyraźnej przyczyny lub przy podłączeniu standardowych urządzeń.
  • Brak miejsca na nowe obwody i rozbudowę: Jeśli planujesz np. instalację fotowoltaiczną, a w rozdzielnicy nie ma już wolnych modułów.

Nie lekceważ tych sygnałów. To inwestycja w bezpieczeństwo Twoje i Twojej rodziny.

Planowanie rozdzielnicy to klucz do sukcesu

Zanim w ogóle pomyślisz o montażu, musisz wszystko dokładnie zaplanować. To jest ten etap, na którym decydujesz o funkcjonalności i bezpieczeństwie całej instalacji na lata. Dobrze zaprojektowana rozdzielnica to podstawa.

Krok 1: Jak policzyć liczbę obwodów i dobrać idealny rozmiar skrzynki?

Pierwszym krokiem jest oszacowanie liczby potrzebnych obwodów. Dla typowej instalacji domowej musimy uwzględnić osobne obwody dla oświetlenia, gniazd w poszczególnych pomieszczeniach (np. kuchnia, łazienka, pokoje), oraz dedykowane obwody dla urządzeń o dużej mocy, takich jak płyta indukcyjna, piekarnik, pralka, zmywarka czy kocioł grzewczy. Moja rada: zawsze zostaw rezerwę! Zalecam pozostawienie około 20-30% wolnych modułów w rozdzielnicy. Dlaczego? Ponieważ technologia idzie do przodu, a Ty możesz w przyszłości chcieć rozbudować instalację o fotowoltaikę, system smart home, ładowarkę do samochodu elektrycznego czy inne nowe urządzenia. Liczba modułów (1 moduł to około 17,5 mm szerokości) bezpośrednio przekłada się na rozmiar obudowy rozdzielnicy. Lepiej mieć trochę więcej miejsca niż później żałować i musieć montować dodatkową skrzynkę.

Krok 2: Tworzenie schematu Twój osobisty plan działania

Schemat elektryczny to mapa Twojej instalacji. Jest absolutnie kluczowy i powinien być szczegółowy. Co powinien zawierać? Przede wszystkim podział na obwody, z wyraźnym oznaczeniem, które gniazda i światła do nich należą. Niezwykle ważne jest prawidłowe rozmieszczenie i połączenie wyłączników różnicowoprądowych (RCD) często jeden RCD zabezpiecza kilka obwodów, ale zawsze trzeba to przemyśleć. Pamiętaj też o prawidłowym podpięciu ochronnika przepięć (SPD) oraz o właściwym podłączeniu przewodów N (neutralnych, niebieskich) i PE (ochronnych, żółto-zielonych) do dedykowanych listew zaciskowych. Nigdy nie myl tych przewodów! Dobrze wykonany schemat to gwarancja, że instalacja będzie działać poprawnie i bezpiecznie.

Krok 3: Jak zostawić miejsce na przyszłość? Planowanie pod fotowoltaikę i ładowarkę do auta

Wspomniałem już o rezerwie modułów, ale chcę rozwinąć ten temat, bo przyszłość energetyki jest już teraźniejszością. Planując rozdzielnicę, myśl o przyszłych technologiach. Przewidź miejsce na dodatkowe zabezpieczenia dla instalacji fotowoltaicznej zarówno dla samego falownika, jak i ewentualnego magazynu energii. Coraz więcej osób decyduje się na samochody elektryczne, więc dedykowany obwód z odpowiednim zabezpieczeniem pod ładowarkę EV to dziś już standard, a nie luksus. Zostawienie kilku wolnych miejsc na szynie DIN i pociągnięcie odpowiednich przewodów w strategiczne miejsca to niewielki koszt teraz, a ogromna oszczędność i wygoda w przyszłości.

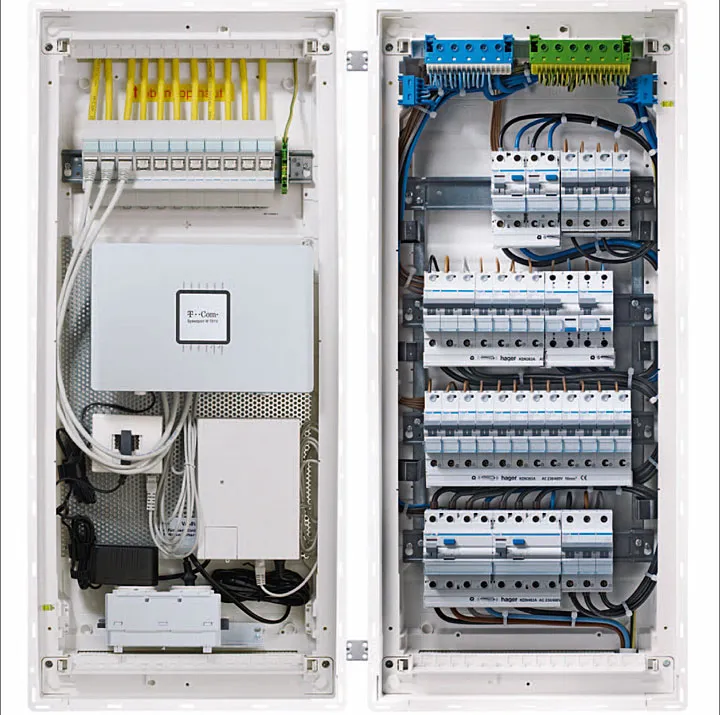

Aparatura modułowa rozdzielnica elektryczna

Kompletujemy niezbędne komponenty rozdzielnicy

Po etapie planowania przychodzi czas na dobór odpowiedniej aparatury. To tutaj nie ma miejsca na kompromisy tylko sprawdzone i certyfikowane komponenty zapewnią bezpieczeństwo i niezawodność.

Wyłącznik główny (izolacyjny) pierwszy strażnik Twojej instalacji

Wyłącznik główny, często oznaczany jako FR (rozłącznik izolacyjny), to pierwszy element zabezpieczający w Twojej rozdzielnicy. Jego podstawową funkcją jest bezpieczne odłączenie całej instalacji od zasilania. Jest to absolutnie kluczowe podczas wszelkich prac serwisowych, konserwacyjnych czy w sytuacjach awaryjnych. Umożliwia on całkowite odcięcie prądu od wszystkich obwodów, zapewniając bezpieczne warunki pracy. Zawsze upewnij się, że jest łatwo dostępny i wyraźnie oznaczony.

Wyłączniki nadprądowe (esy) jak dobrać charakterystykę B czy C do konkretnych obwodów?

Wyłączniki nadprądowe, popularnie nazywane "esami", chronią przewody przed przeciążeniami i zwarciami. Kluczowy jest dobór odpowiedniej charakterystyki:

  • Charakterystyka B: Stosowana jest dla obwodów oświetleniowych i gniazd ogólnego przeznaczenia. Wyłączniki te reagują szybko na niewielkie przeciążenia, co jest idealne dla odbiorników o małych prądach rozruchowych.
  • Charakterystyka C: Przeznaczona dla urządzeń o większym prądzie rozruchowym, takich jak silniki elektryczne, transformatory, czy niektóre elektronarzędzia. Wyłączniki typu C mają opóźnioną reakcję na krótkotrwałe przeciążenia, co zapobiega ich nieuzasadnionemu wyłączaniu się przy starcie urządzenia.

Pamiętaj, że zły dobór charakterystyki może prowadzić do częstego wyłączania się obwodów lub, co gorsza, do braku odpowiedniej ochrony.

Wyłączniki różnicowoprądowe (RCD) serce ochrony przed porażeniem

Wyłączniki różnicowoprądowe (RCD) to obowiązkowy i najważniejszy element ochrony przeciwporażeniowej. Ich zasada działania jest prosta, a zarazem genialna: monitorują równowagę prądów płynących w przewodach fazowym i neutralnym. Jeśli wykryją różnicę (np. prąd upływowy przez ciało człowieka do ziemi), natychmiast odcinają zasilanie. Najczęściej stosowane są typy A lub AC:

  • Typ AC: Wykrywa sinusoidalne prądy upływowe przemienne.
  • Typ A: Wykrywa zarówno sinusoidalne prądy upływowe przemienne, jak i pulsujące prądy stałe (np. z urządzeń elektronicznych z prostownikami). Typ A jest obecnie zalecany w większości nowych instalacji.

Nigdy nie oszczędzaj na RCD to dosłownie ratuje życie.

Ochronnik przepięć (SPD) dlaczego jest kluczowy dla ochrony sprzętu AGD i RTV?

Ochronnik przepięć (SPD Surge Protective Device), często typu 1+2 lub 2, to strażnik Twoich urządzeń elektronicznych i elektrycznych. Chroni je przed uszkodzeniami spowodowanymi przepięciami, które mogą pochodzić z wyładowań atmosferycznych (uderzenia pioruna) lub przepięć łączeniowych w sieci energetycznej. W dobie wszechobecnej elektroniki, SPD jest absolutnie kluczowy. Bez niego, jedno silne przepięcie może zniszczyć telewizor, komputer, lodówkę i inne cenne urządzenia. Typ 1+2 jest zalecany w budynkach z zewnętrzną instalacją odgromową lub zasilanych linią napowietrzną, natomiast typ 2 wystarcza w większości pozostałych przypadków.

Niezbędne akcesoria: szyny, listwy N i PE, dławiki diabeł tkwi w szczegółach

Detale mają ogromne znaczenie dla porządku i bezpieczeństwa w rozdzielnicy. Oto niezbędne akcesoria:

  • Szyny łączeniowe (grzebieniowe): Służą do szybkiego i estetycznego łączenia wielu aparatów modułowych (np. wyłączników nadprądowych) w jeden ciąg, zastępując plątaninę przewodów.
  • Listwy zaciskowe N i PE: Są to dedykowane szyny, do których podłącza się wszystkie przewody neutralne (N) i ochronne (PE) z poszczególnych obwodów. Zapewniają porządek i prawidłowe rozprowadzenie tych przewodów.
  • Dławiki kablowe: Stosuje się je do zabezpieczania wprowadzenia przewodów do rozdzielnicy, chroniąc izolację przed uszkodzeniem mechanicznym i zapewniając szczelność.

Te drobne elementy znacząco ułatwiają montaż i poprawiają estetykę oraz bezpieczeństwo instalacji.

Bezpieczny montaż rozdzielnicy krok po kroku

Przechodzimy do sedna samego montażu. Pamiętaj, że każdy krok musi być wykonany z precyzją i zgodnie z zasadami bezpieczeństwa. Jeśli nie masz uprawnień, powierz to zadanie elektrykowi.

Przygotowanie miejsca i montaż obudowy fundamenty pracy

Zacznij od starannego przygotowania miejsca, w którym będzie zamontowana rozdzielnica. Upewnij się, że jest to miejsce suche, łatwo dostępne i odpowiednio wentylowane. Jeśli montujesz rozdzielnicę podtynkową, przygotuj odpowiednią wnękę w ścianie. W przypadku rozdzielnic natynkowych, wybierz stabilną powierzchnię. Obudowa musi być zamontowana solidnie i stabilnie, tak aby nie było mowy o jej chwianiu się czy przypadkowym uszkodzeniu. Pamiętaj o odpowiedniej wysokości montażu, aby dostęp do aparatury był wygodny i bezpieczny.

Rozmieszczanie aparatury na szynie TH35 jaka jest prawidłowa kolejność?

Prawidłowa kolejność rozmieszczania aparatury modułowej na szynie TH35 (DIN) ma kluczowe znaczenie dla przejrzystości i łatwości serwisowania instalacji. Zazwyczaj zaczynam od wyłącznika głównego, który powinien być umieszczony na początku, po lewej stronie. Następnie montuję wyłączniki różnicowoprądowe (RCD), a za nimi wyłączniki nadprądowe dla poszczególnych obwodów. Staram się grupować obwody logicznie np. wszystkie obwody oświetleniowe razem, potem gniazda, a na końcu obwody dedykowane dla urządzeń dużej mocy. To ułatwia późniejsze identyfikowanie i obsługę.

Podłączanie przewodów: Jak prawidłowo zarabiać końcówki i dokręcać zaciski?

To jeden z najważniejszych etapów, gdzie najczęściej popełniane są błędy. Prawidłowe przygotowanie końcówek przewodów to podstawa. Najpierw ściągnij izolację na odpowiednią długość, tak aby przewód miedziany był w całości schowany w zacisku, ale izolacja nie wchodziła do środka. Dla przewodów giętkich (linka) zawsze zalecam zaciskanie tulejek kablowych to zapewnia pewne i bezpieczne połączenie. Następnie wprowadź przewód do zacisku aparatu i dokręć śrubę z odpowiednim momentem. Niedokręcone śruby to jeden z najczęstszych powodów przegrzewania się styków i ryzyka pożaru, o czym wspominałem w sekcji o najczęstszych błędach. Użycie klucza dynamometrycznego jest tutaj najlepszą praktyką.

Kluczowe połączenia: Jak poprawnie podłączyć wyłączniki RCD i ochronnik SPD?

Prawidłowe podłączenie RCD jest absolutnie krytyczne. Pamiętaj, że przewody neutralne (N) i ochronne (PE) muszą być podłączone do dedykowanych listew zaciskowych. Za wyłącznikiem RCD, przewód N z obwodu, który chroni RCD, musi być podłączony do listwy N, która jest "za różnicówką" czyli odizolowana od głównej listwy N. Nigdy nie łącz przewodów N i PE za RCD, bo to uniemożliwi jego prawidłowe działanie. Ochronnik przepięć (SPD) podłącz zgodnie ze schematem producenta, zazwyczaj równolegle do zasilania głównego, z jak najkrótszymi przewodami do listwy PE. To zapewnia jego maksymalną skuteczność.

Mostkowanie i szyny grzebieniowe sposób na porządek i pewne połączenia

Szyny grzebieniowe to prawdziwe błogosławieństwo dla porządku w rozdzielnicy. Zamiast łączyć każdy wyłącznik nadprądowy osobnym przewodem, co tworzy plątaninę i zwiększa ryzyko błędów, użyj szyny. Wprowadzasz ją w zaciski górne wyłączników i dokręcasz. To nie tylko estetyczne, ale przede wszystkim zapewnia pewne i równomierne połączenie elektryczne między aparatami. Dzięki temu rozdzielnica wygląda profesjonalnie, a ewentualne prace serwisowe są znacznie łatwiejsze.

Rozdzielnica i fotowoltaika: Integracja instalacji PV

W dzisiejszych czasach coraz więcej domów wyposażonych jest w instalacje fotowoltaiczne. Integracja PV z domową rozdzielnicą wymaga szczególnej uwagi i dodatkowych zabezpieczeń, aby zapewnić bezpieczeństwo i zgodność z przepisami.

Gdzie umieścić dodatkowe zabezpieczenia dla falownika?

Instalacja fotowoltaiczna wymaga dodatkowych zabezpieczeń po stronie AC (prądu przemiennego), które muszą znaleźć się w rozdzielnicy. Zazwyczaj jest to dedykowany wyłącznik nadprądowy, który chroni obwód falownika przed przeciążeniami i zwarciami. Często stosuje się również dodatkowy rozłącznik izolacyjny, który umożliwia bezpieczne odłączenie falownika od sieci na czas prac serwisowych. Te elementy powinny być umieszczone w rozdzielnicy w sposób logiczny i łatwo dostępny, najlepiej w pobliżu głównego wyłącznika, ale w wydzielonym obszarze.

Jaki wyłącznik nadprądowy i ochronnik przepięć dobrać do instalacji fotowoltaicznej?

Dobór wyłącznika nadprądowego dla obwodu falownika zależy od jego mocy. Zawsze należy kierować się zaleceniami producenta falownika oraz obliczeniami elektryka. Zazwyczaj stosuje się wyłączniki o charakterystyce C, ze względu na specyfikę pracy falownika. Jeśli chodzi o ochronnik przepięć (SPD), dla instalacji fotowoltaicznej konieczny jest ochronnik przepięć zarówno po stronie DC (prądu stałego) zazwyczaj w skrzynce DC przy panelach lub falowniku jak i po stronie AC (prądu przemiennego), który umieszczamy w rozdzielnicy głównej. Ten po stronie AC powinien być typu 2 lub 1+2, w zależności od oceny ryzyka i lokalizacji budynku.

Jak przygotować rozdzielnicę na przyszłą rozbudowę o magazyn energii?

Myśląc przyszłościowo, warto przewidzieć miejsce i odpowiednie okablowanie w rozdzielnicy pod przyszłą integrację z magazynem energii. Magazyny energii stają się coraz popularniejsze, a ich podłączenie wymaga dodatkowych zabezpieczeń i często dedykowanego obwodu. Zostawienie kilku wolnych modułów oraz przygotowanie odpowiednich peszli czy korytek na przewody to niewielki wysiłek na etapie budowy, który w przyszłości znacznie ułatwi i obniży koszty instalacji magazynu.

Unikaj najczęstszych błędów podczas podłączania rozdzielnicy

Z mojego wieloletniego doświadczenia wiem, że pewne błędy powtarzają się nagminnie. Ich unikanie to podstawa bezpiecznej i niezawodnej instalacji.

Błąd #1: Zły dobór przekrojów przewodów i jego fatalne skutki

To jeden z najpoważniejszych błędów. Zbyt mały przekrój przewodów w stosunku do obciążenia to prosta droga do przegrzewania się instalacji, uszkodzenia izolacji, a w skrajnych przypadkach do pożaru. Przewody powinny być dobierane na podstawie maksymalnego prądu, jaki będzie przez nie płynął, z uwzględnieniem długości obwodu i sposobu ułożenia. Na przykład, dla obwodów gniazdowych zazwyczaj stosuje się przewody o przekroju 2,5 mm², a dla oświetleniowych 1,5 mm². Urządzenia o dużej mocy, takie jak płyta indukcyjna, mogą wymagać nawet 4 mm² lub więcej. Zawsze kieruj się normami i obliczeniami.

Błąd #2: Mylenie przewodów N i PE za "różnicówką" dlaczego RCD nie zadziała?

Ten błąd jest niezwykle niebezpieczny, ponieważ całkowicie niweczy działanie wyłącznika różnicowoprądowego (RCD). Jeśli przewody neutralne (N) i ochronne (PE) zostaną połączone ze sobą za RCD, prąd upływowy, który powinien wyzwolić RCD, będzie wracał do sieci przez przewód PE, omijając detektor różnicowy. W efekcie RCD nie "zobaczy" upływu i nie zadziała, pozostawiając osobę podłączoną do uszkodzonego urządzenia bez ochrony przed porażeniem. Zawsze upewnij się, że przewody N i PE są podłączone do oddzielnych listew zaciskowych, a za RCD przewód N jest prowadzony wyłącznie do obwodu, który ma chronić.

Błąd #3: Niedokręcone śruby i ryzyko pożaru jak tego uniknąć?

Niedokręcone śruby w zaciskach aparatury modułowej to cichy zabójca instalacji. W miejscach, gdzie połączenie jest luźne, wzrasta rezystancja, co prowadzi do nadmiernego nagrzewania się styku. Z czasem może to doprowadzić do stopienia izolacji, zwarcia, a nawet pożaru. Aby tego uniknąć, zawsze po podłączeniu każdego przewodu dokręć śrubę z odpowiednim momentem obrotowym (często podanym przez producenta aparatu). Najlepszą praktyką jest użycie klucza dynamometrycznego, który zapewnia precyzyjne dokręcenie. Po kilku dniach lub tygodniach od uruchomienia instalacji warto również przeprowadzić kontrolne dokręcenie śrub, ponieważ materiały mogą się "ułożyć".

Przeczytaj również: Koszt rozdzielnicy elektrycznej 2026: Na co uważać i ile zapłacisz?

Odbiór i pomiary: Obowiązkowy finał prac

Nawet najlepiej wykonana instalacja nie jest kompletna bez profesjonalnego odbioru i pomiarów. To ostatni, ale absolutnie niezbędny etap.

Rola elektryka z uprawnieniami dlaczego nie możesz pominąć jego wizyty?

Podkreślam to raz jeszcze: wizyta certyfikowanego elektryka z uprawnieniami SEP G1 jest obowiązkowa po zakończeniu prac przy rozdzielnicy. Tylko on posiada odpowiednią wiedzę, doświadczenie i sprzęt, aby zweryfikować poprawność i bezpieczeństwo wykonanej instalacji. Elektryk sprawdzi, czy wszystkie połączenia są prawidłowe, czy aparatura działa zgodnie z przeznaczeniem i czy cała instalacja spełnia polskie normy. Pamiętaj, że jego podpis pod protokołem odbioru to nie tylko formalność, ale przede wszystkim potwierdzenie, że Twój dom jest bezpieczny.

Jakie pomiary muszą być wykonane przed oddaniem instalacji do użytku?

Przed oddaniem instalacji do użytku, elektryk musi wykonać szereg kluczowych pomiarów, które potwierdzają jej bezpieczeństwo:

  • Pomiar rezystancji izolacji: Sprawdza, czy izolacja przewodów jest w dobrym stanie i nie ma upływów prądu.
  • Pomiar impedancji pętli zwarcia: Określa, czy w przypadku zwarcia, zabezpieczenia (wyłączniki nadprądowe) zadziałają w odpowiednio krótkim czasie.
  • Pomiary czasów zadziałania wyłączników RCD: Sprawdza, czy "różnicówki" reagują wystarczająco szybko na prąd upływowy, chroniąc przed porażeniem.
  • Sprawdzenie ciągłości przewodów ochronnych (PE): Upewnia się, że wszystkie elementy metalowe są prawidłowo uziemione.

Te pomiary są niezbędne do potwierdzenia, że instalacja jest bezpieczna i gotowa do eksploatacji.

Czym jest protokół odbioru i dlaczego jest Ci potrzebny?

Protokół odbioru instalacji elektrycznej to oficjalny dokument, który potwierdza zgodność wykonanej instalacji z obowiązującymi normami i przepisami. Jest to kluczowy dokument z kilku powodów:

  • Stanowi dowód prawidłowego wykonania prac przez uprawnionego elektryka.
  • Jest wymagany przez ubezpieczycieli w przypadku jakichkolwiek roszczeń związanych z instalacją elektryczną.
  • Może być wymagany przez organy nadzoru budowlanego.
  • Daje Ci pewność, że Twoja instalacja jest bezpieczna i spełnia wszystkie wymogi.

Zawsze upewnij się, że otrzymasz ten protokół i przechowuj go w bezpiecznym miejscu. To Twoja gwarancja i dowód na to, że zadbałeś o bezpieczeństwo na najwyższym poziomie.
