W dzisiejszym artykule skupimy się na jednym z kluczowych elementów każdej instalacji elektrycznej wyłączniku nadprądowym, potocznie zwanym "bezpiecznikiem" lub "esem". Przygotowałem dla Was szczegółowy poradnik, który krok po kroku wyjaśni zasady jego prawidłowego podłączenia w domowej rozdzielni. Moim celem jest przekazanie praktycznych wskazówek, które pomogą zrozumieć ten proces, jednocześnie mocno akcentując kwestie bezpieczeństwa i aspekty prawne, które są absolutnie fundamentalne przy wszelkich pracach z elektrycznością.

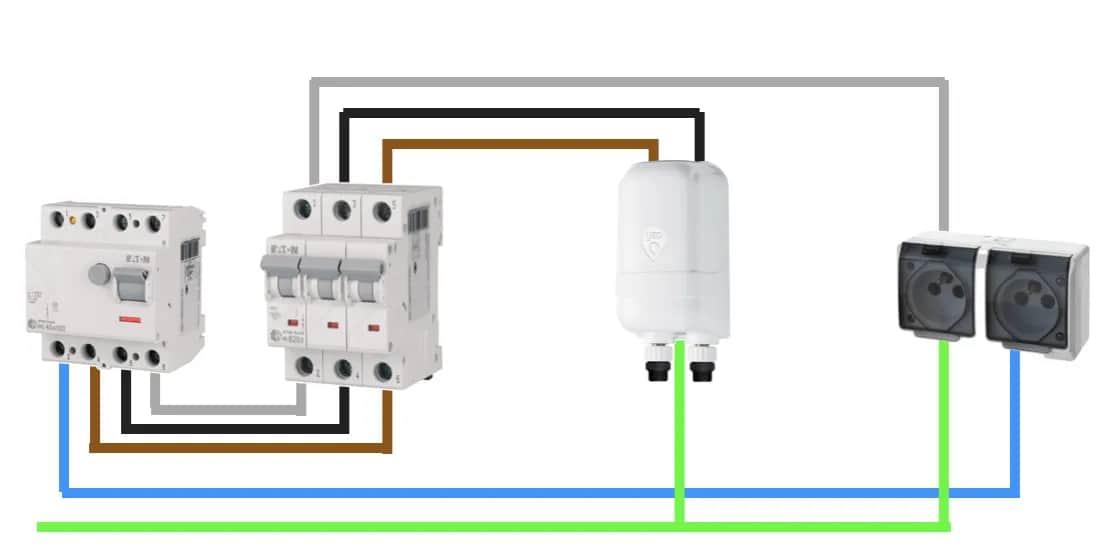

Prawidłowe podłączenie wyłącznika nadprądowego kluczowe zasady techniczne i bezpieczeństwa
- Prace w rozdzielni elektrycznej wymagają uprawnień SEP G1; samodzielne działania są niebezpieczne i nielegalne.
- Zasilanie wyłącznika nadprądowego zawsze podłącza się od góry, a odpływ do obwodu od dołu.
- Tylko przewód fazowy (L) przechodzi przez wyłącznik; neutralny (N) i ochronny (PE) podłącza się do szyn zbiorczych.
- Kluczowy jest prawidłowy dobór wyłącznika (charakterystyka B/C, amperaż) do obciążenia i przekroju przewodów.
- Niezbędne są atestowane, izolowane narzędzia i bezwzględne odłączenie zasilania przed rozpoczęciem prac.
- Najczęstsze błędy to podłączenie przewodu neutralnego (N) przez wyłącznik lub zbyt słabe dokręcenie zacisków.
Zanim zaczniesz: kluczowe zasady bezpieczeństwa i wymagania prawne
Prace w rozdzielni elektrycznej to nie zabawa. Jako doświadczony elektryk, zawsze podkreślam, że samodzielne działania w tym obszarze niosą ze sobą ogromne ryzyko. Mówimy tu o realnym zagrożeniu porażeniem prądem, które może być śmiertelne, a także o ryzyku wywołania pożaru w wyniku błędnego podłączenia. Co więcej, niewłaściwa ingerencja w instalację elektryczną może skutkować utratą gwarancji na podłączone urządzenia, a w przypadku nieszczęścia, ubezpieczyciel ma pełne prawo odmówić wypłaty odszkodowania. Pamiętajmy, że wykonywanie tych prac bez odpowiednich kwalifikacji jest w Polsce nie tylko niebezpieczne, ale i nielegalne.
Uprawnienia SEP G1: kto w Polsce może legalnie pracować w rozdzielni?
W Polsce, aby legalnie i bezpiecznie wykonywać prace związane z instalacjami elektrycznymi, w tym w rozdzielniach, niezbędne są odpowiednie kwalifikacje. Mówimy tu o uprawnieniach SEP G1 w zakresie eksploatacji. Posiadanie ich potwierdza, że osoba ma niezbędną wiedzę teoretyczną i praktyczną, by pracować z prądem, minimalizując ryzyko dla siebie i innych. Bez tych uprawnień, wszelkie modyfikacje w instalacji są nie tylko niezgodne z prawem, ale przede wszystkim skrajnie nieodpowiedzialne.
Niezbędne narzędzia: co musi mieć pod ręką profesjonalny elektryk?
Bezpieczeństwo pracy z elektrycznością zaczyna się od odpowiednich narzędzi. Nie ma tu miejsca na kompromisy. Każdy profesjonalny elektryk, w tym ja, zawsze dba o to, by mieć pod ręką tylko atestowane i izolowane narzędzia. Oto lista tych absolutnie niezbędnych:
- Wkrętaki izolowane: płaskie i krzyżakowe, z izolacją do 1000V.
- Szczypce izolowane: uniwersalne, boczne tnące i płaskie, również z izolacją do 1000V.
- Ściągacz izolacji: precyzyjne narzędzie do usuwania izolacji z przewodów bez uszkadzania żył.
- Próbnik napięcia lub multimetr: do weryfikacji obecności napięcia przed i po pracy. To absolutna podstawa, by upewnić się, że obwód jest odłączony.
Używanie narzędzi bez odpowiedniej izolacji to proszenie się o kłopoty. Zawsze to powtarzam lepiej zainwestować w dobry sprzęt niż ryzykować zdrowie lub życie.

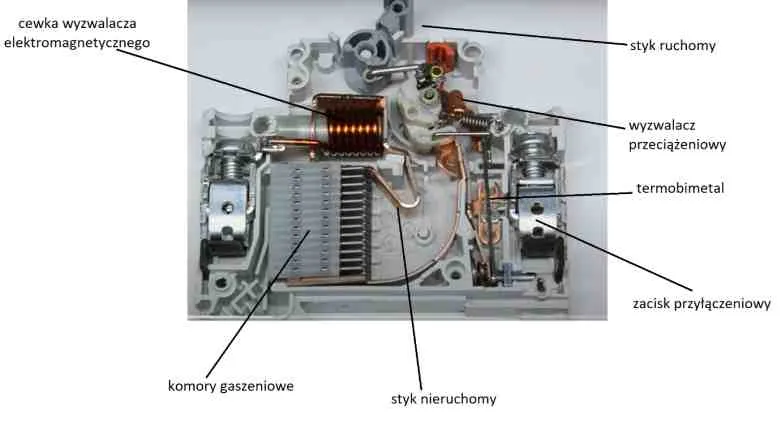

Anatomia bezpiecznika: co musisz wiedzieć o wyłączniku nadprądowym?
W potocznym języku często używamy słowa "bezpiecznik" na określenie różnych aparatów zabezpieczających. Jednak w nowoczesnych instalacjach domowych, gdy mówimy o zabezpieczeniu obwodów, najczęściej mamy na myśli wyłącznik nadprądowy, zwany również "esem". W przeciwieństwie do starych bezpieczników topikowych, które po zadziałaniu trzeba było wymieniać, wyłączniki nadprądowe są wielokrotnego użytku. Po usunięciu przyczyny przeciążenia lub zwarcia, wystarczy ponownie załączyć dźwignię, by przywrócić zasilanie. To właśnie ta wygoda i niezawodność sprawiły, że wyłączniki nadprądowe stały się standardem w każdej nowoczesnej rozdzielni.
Jak czytać oznaczenia? Charakterystyka B vs. C i dobór amperażu (10A, 16A)
Prawidłowy dobór wyłącznika nadprądowego jest kluczowy dla bezpieczeństwa i funkcjonalności instalacji. Na każdym wyłączniku znajdziesz oznaczenia, które informują o jego parametrach. Najważniejsze z nich to charakterystyka czasowo-prądowa (np. B, C) oraz prąd znamionowy (np. 10A, 16A). Charakterystyka B jest najczęściej stosowana w domach i przeznaczona do obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia, gdzie prądy rozruchowe są niewielkie (np. B10 dla obwodów oświetleniowych, B16 dla obwodów gniazd wtykowych). Natomiast charakterystyka C jest dedykowana do zabezpieczania urządzeń o większych prądach rozruchowych, takich jak silniki, płyty indukcyjne czy piekarniki (np. C16, C20). Zawsze pamiętaj, że prąd znamionowy bezpiecznika musi być mniejszy lub równy obciążalności prądowej długotrwałej przewodu, który zabezpiecza. To gwarantuje, że przewód nie ulegnie przegrzaniu, zanim wyłącznik zadziała.
Zasada działania: kiedy i dlaczego bezpiecznik "wybija"?
Wyłącznik nadprądowy to sprytne urządzenie, które ma za zadanie chronić naszą instalację przed uszkodzeniami, a nas samych przed zagrożeniami. Działa on na dwóch podstawowych zasadach. Po pierwsze, reaguje na przeciążenie, czyli sytuację, gdy przez obwód płynie zbyt duży prąd w stosunku do jego nominalnej wartości, np. gdy podłączymy zbyt wiele urządzeń do jednego gniazdka. Po drugie, chroni przed zwarciem nagłym, gwałtownym wzrostem prądu, który może wystąpić na przykład w wyniku uszkodzenia izolacji przewodów. W obu przypadkach wyłącznik "wybija", czyli automatycznie rozłącza obwód, odcinając dopływ prądu i zapobiegając poważniejszym konsekwencjom, takim jak przegrzanie przewodów czy pożar.
Podłączenie bezpiecznika jednofazowego (230V): instrukcja krok po kroku
Zanim przystąpisz do jakichkolwiek prac w rozdzielni, musisz bezwzględnie i całkowicie odłączyć zasilanie w całym budynku. To jest absolutna podstawa bezpieczeństwa, której nie wolno lekceważyć. Upewnij się, że napięcie jest odłączone, używając próbnika napięcia lub multimetru.
Krok 2: Montaż na szynie DIN jak prawidłowo osadzić aparat?
Wyłączniki nadprądowe są przystosowane do montażu na standardowej szynie DIN. Aby prawidłowo osadzić aparat, należy najpierw zaczepić go górną częścią o szynę, a następnie docisnąć dolną część, aż usłyszysz charakterystyczne kliknięcie. Upewnij się, że wyłącznik jest stabilnie zamocowany i nie ma luzów. To ważne dla trwałości połączeń i bezpieczeństwa całej instalacji.
Rola przewodów L, N i PE którego nigdy nie podłączamy do bezpiecznika?
W instalacji jednofazowej mamy do czynienia z trzema rodzajami przewodów, każdy o innej funkcji i typowym kolorze. Przewód fazowy (L), najczęściej brązowy lub czarny, to ten, który "niesie" prąd. Przewód neutralny (N), zawsze niebieski, służy do zamykania obwodu. Przewód ochronny (PE), żółto-zielony, ma za zadanie chronić przed porażeniem w przypadku awarii. Kluczowa zasada, którą zawsze powtarzam: tylko przewód fazowy (L) przechodzi przez wyłącznik nadprądowy. Przewody N i PE nigdy nie są podłączane bezpośrednio do wyłącznika!
Krok 4: Schemat podłączenia "z góry na dół" prawidłowe prowadzenie przewodu fazowego (L)
Zgodnie z dobrą praktyką instalacyjną i dla zachowania czytelności oraz bezpieczeństwa, zasilanie do wyłącznika nadprądowego zawsze podłącza się od góry, do zacisku wejściowego. Następnie, z zacisku wyjściowego, znajdującego się na dole wyłącznika, prowadzi się przewód fazowy (L) do chronionego obwodu. Taki standard "z góry na dół" ułatwia identyfikację połączeń i jest powszechnie przyjęty w branży. Upewnij się, że przewód fazowy jest prawidłowo odizolowany na odpowiedniej długości i solidnie dokręcony w zaciskach wyłącznika.
Krok 5: Podłączenie przewodów neutralnego (N) i ochronnego (PE) do szyn zbiorczych
Jak już wspomniałem, przewody neutralny (N) i ochronny (PE) omijają wyłącznik nadprądowy. Zamiast tego, są one podłączane bezpośrednio do dedykowanych listew (szyn) zaciskowych w rozdzielni. Przewód niebieski (N) trafia na szynę neutralną, a żółto-zielony (PE) na szynę ochronną. To bardzo ważne, aby te połączenia były solidne i prawidłowe, ponieważ od nich zależy bezpieczeństwo użytkowników oraz poprawne działanie całej instalacji.
Instalacja trójfazowa (400V): jak poprawnie podłączyć bezpiecznik 3-fazowy?
W instalacjach trójfazowych (400V), stosowanych do zasilania urządzeń o większej mocy, takich jak płyty indukcyjne, piekarniki czy silniki, używamy wyłączników 3-polowych (3P) lub 4-polowych (3P+N). Wyłączniki 3P zabezpieczają trzy fazy, natomiast 3P+N dodatkowo rozłączają również przewód neutralny, co jest wymagane w niektórych specyficznych zastosowaniach.

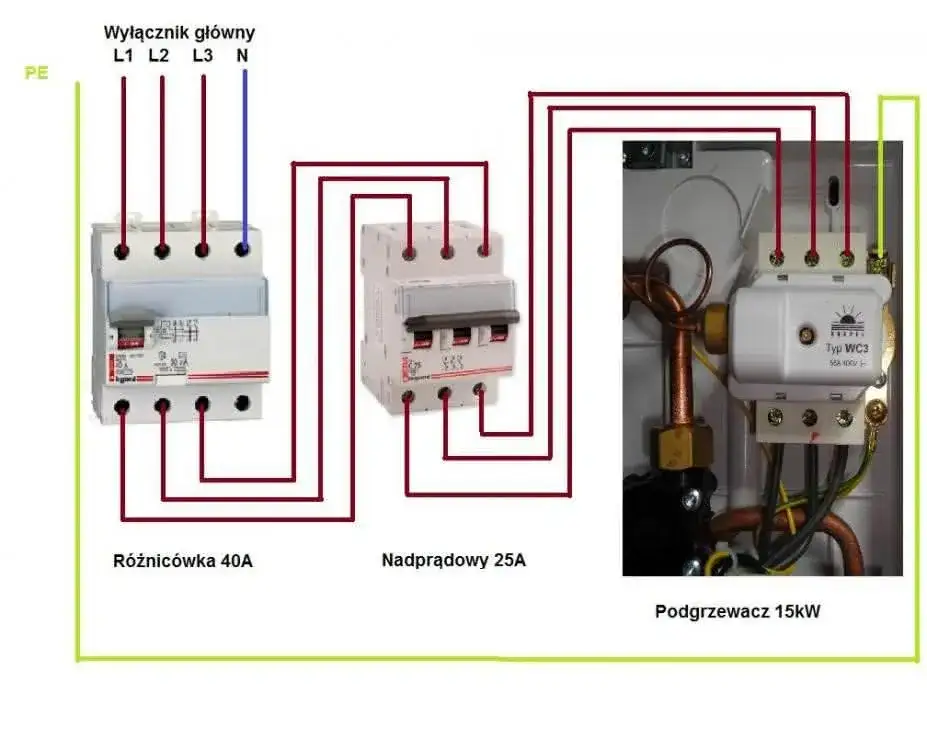

Schemat podłączenia trzech faz (L1, L2, L3) na co zwrócić szczególną uwagę?
Podłączenie wyłącznika 3-fazowego jest analogiczne do jednofazowego, ale obejmuje więcej przewodów fazowych. Trzy przewody fazowe (L1, L2, L3), zazwyczaj w różnych kolorach (np. brązowy, czarny, szary), podłącza się do odpowiednich zacisków na górze wyłącznika. Z dołu wyłącznika prowadzi się je dalej do urządzenia lub obwodu trójfazowego. Podobnie jak w instalacji jednofazowej, przewody neutralny (N) i ochronny (PE) podłącza się do dedykowanych szyn zbiorczych w rozdzielni, omijając wyłącznik nadprądowy. Zwróć szczególną uwagę na prawidłowe oznaczenie faz i ich kolejność, aby uniknąć problemów z działaniem urządzeń trójfazowych.
Zastosowanie w praktyce: zabezpieczenie płyty indukcyjnej lub gniazda siłowego
Wyłączniki 3-fazowe znajdują swoje zastosowanie przede wszystkim tam, gdzie potrzebna jest duża moc i stabilne zasilanie. Typowe przykłady to zabezpieczenie płyty indukcyjnej, która wymaga zasilania trójfazowego, piekarnika o dużej mocy, czy też gniazda siłowego w garażu lub warsztacie, do którego podłączamy maszyny wymagające 400V. Prawidłowy dobór amperażu i charakterystyki (najczęściej C) jest tu kluczowy, aby zapewnić niezawodne działanie i ochronę.
Najczęstsze błędy montażowe i jak ich unikać: checklista dla przezornych
W mojej praktyce widziałem wiele błędów, ale jeden z nich powtarza się nagminnie i jest krytyczny: podłączenie przewodu neutralnego (N) przez wyłącznik nadprądowy. Jest to absolutnie niedopuszczalne! Wyłącznik nadprądowy ma za zadanie chronić przed przeciążeniem i zwarciem w obwodzie fazowym. Przewód neutralny nie może być przez niego rozłączany, ponieważ mogłoby to prowadzić do niebezpiecznych sytuacji, np. pojawienia się napięcia na obudowach urządzeń w przypadku awarii. Zawsze upewnij się, że tylko przewód fazowy (L) przechodzi przez wyłącznik.
Ryzyko pożaru: zbyt słabo dokręcone zaciski i jego konsekwencje
Innym, często bagatelizowanym błędem, jest zbyt słabe dokręcenie przewodów w zaciskach wyłącznika. Może się wydawać, że "trochę luzu" nie zaszkodzi, ale w rzeczywistości jest to prosta droga do poważnych problemów. Luźne połączenie powoduje zwiększoną rezystancję, co prowadzi do przegrzewania się styków. W skrajnych przypadkach może to skutkować iskrzeniem, stopieniem izolacji, a nawet pożarem. Zawsze upewnij się, że przewody są solidnie i pewnie dokręcone w zaciskach, używając odpowiedniego wkrętaka.
Niewłaściwy dobór bezpiecznika: skutki zbyt małej lub zbyt dużej wartości prądu
Niewłaściwy dobór wyłącznika nadprądowego to kolejny poważny błąd. Jeśli wybierzemy bezpiecznik o zbyt małej wartości prądu znamionowego (np. B6 dla obwodu gniazd), będzie on często "wybijał" nawet przy normalnym użytkowaniu, co jest irytujące i świadczy o błędnym zabezpieczeniu. Z drugiej strony, bezpiecznik o zbyt dużej wartości prądu (np. B25 dla obwodu oświetleniowego z przewodem 1,5 mm²) nie będzie skutecznie chronił instalacji przed przeciążeniem. W takiej sytuacji przewody mogą ulec przegrzaniu i uszkodzeniu, zanim wyłącznik zadziała, co stanowi poważne zagrożenie pożarowe. Zawsze dobieraj wyłącznik zgodnie z przekrojem przewodów i przewidywanym obciążeniem obwodu.
Odwrotne podłączenie zasilania: dlaczego standard "od góry" jest tak ważny?
Chociaż technicznie wyłącznik nadprądowy zadziała niezależnie od tego, czy zasilanie podłączymy od góry, czy od dołu, to przyjęta i zalecana praktyka to podłączanie zasilania "od góry". Jest to kwestia czytelności instalacji i bezpieczeństwa. W przypadku awarii lub konieczności serwisowania, elektryk od razu wie, skąd pochodzi zasilanie. Odwrotne podłączenie może wprowadzać w błąd i utrudniać szybką diagnostykę, a co za tym idzie, zwiększać ryzyko pomyłki. Zawsze trzymaj się standardu "od góry na dół".
Bezpiecznik to nie wszystko: gdzie jest jego miejsce w hierarchii rozdzielni?
Wyłącznik nadprądowy jest ważnym elementem, ale stanowi tylko część większej układanki w rozdzielni elektrycznej. Prawidłowa kolejność montażu aparatury jest kluczowa dla kompleksowej ochrony. Oto standardowa hierarchia:
- Rozłącznik główny: Aparat służący do całkowitego odłączenia zasilania w całym budynku. Zawsze na początku instalacji.
- Ogranicznik przepięć (SPD): Chroni instalację i urządzenia przed skutkami przepięć, np. wywołanych uderzeniem pioruna.
- Wyłącznik różnicowoprądowy (RCD): Zapewnia ochronę przed porażeniem prądem elektrycznym w przypadku uszkodzenia izolacji lub bezpośredniego dotyku.
- Wyłączniki nadprądowe: Zabezpieczają poszczególne obwody przed przeciążeniem i zwarciem.
Współpraca wyłącznika nadprądowego z wyłącznikiem różnicowoprądowym (RCD)
Wyłącznik nadprądowy i wyłącznik różnicowoprądowy (RCD) to dwa różne, ale uzupełniające się elementy ochrony w instalacji elektrycznej. Wyłącznik nadprądowy chroni obwody przed przeciążeniami i zwarciami, natomiast RCD chroni ludzi przed porażeniem prądem. Zawsze pamiętaj, że wyłącznik nadprądowy znajduje się za wyłącznikiem różnicowoprądowym (RCD) w hierarchii rozdzielni. Oznacza to, że prąd najpierw przechodzi przez RCD, a dopiero potem trafia do poszczególnych wyłączników nadprądowych, zabezpieczających konkretne obwody. Taka kolejność zapewnia maksymalne bezpieczeństwo.
Podsumowanie: podłączyłeś bezpiecznik, co dalej?
Po zakończeniu wszelkich prac montażowych w rozdzielni, nawet jeśli jesteś pewien, że wszystko zrobiłeś prawidłowo, niezbędna jest ostateczna weryfikacja. Moim zdaniem, absolutnym wymogiem jest wykonanie pomiarów instalacji przez uprawnionego elektryka. Tylko profesjonalne pomiary, takie jak pomiary ciągłości obwodów, rezystancji izolacji czy impedancji pętli zwarcia, mogą potwierdzić poprawność i bezpieczeństwo wykonanych prac. To inwestycja w spokój ducha i pewność, że Twoja instalacja jest w pełni bezpieczna.
Przeczytaj również: Jak dobrać przewód AC do falownika PV? Bezpieczeństwo i wydajność
Kiedy wezwać profesjonalistę? Podsumowanie kluczowych zasad i rekomendacji
Podsumowując, choć ten poradnik dostarcza szczegółowych informacji, zawsze muszę podkreślać jedną, najważniejszą zasadę: prace elektryczne to nie miejsce na eksperymenty dla amatorów. Jeśli nie posiadasz odpowiednich uprawnień SEP G1, brakuje Ci specjalistycznej wiedzy, doświadczenia lub masz jakiekolwiek wątpliwości co do któregokolwiek etapu, zawsze wezwij profesjonalnego elektryka. To jedyna gwarancja bezpieczeństwa dla Ciebie, Twoich bliskich i Twojego mienia. Pamiętaj, że oszczędność w tej kwestii może mieć katastrofalne skutki.
