Dobór kabla AC do fotowoltaiki: Bezpieczeństwo i wydajność instalacji

Dobór odpowiedniego przewodu AC, łączącego falownik z główną rozdzielnią elektryczną w budynku, to jeden z najważniejszych, a często niedocenianych aspektów instalacji fotowoltaicznej. Niewłaściwa decyzja w tym zakresie może prowadzić nie tylko do znacznych strat energii i obniżenia wydajności całego systemu, ale co gorsza, stwarza poważne zagrożenie dla bezpieczeństwa domowników i mienia, włącznie z ryzykiem pożaru. W tym artykule, jako doświadczony instalator, przeprowadzę Cię przez kluczowe zasady i normy, które pomogą Ci podjąć świadomą decyzję, gwarantującą bezpieczeństwo i optymalne działanie Twojej fotowoltaiki.

Wybór kabla między falownikiem a rozdzielnią: dlaczego jest tak ważny?

Prawidłowy dobór kabla AC łączącego falownik z rozdzielnią to absolutna podstawa każdej bezpiecznej i wydajnej instalacji fotowoltaicznej. To właśnie ten przewód odpowiada za przesyłanie wyprodukowanej energii elektrycznej do sieci domowej. Jeśli jego parametry zostaną źle dobrane, ryzykujemy nie tylko znaczne straty finansowe wynikające z obniżonej efektywności, ale przede wszystkim stwarzamy poważne zagrożenie pożarowe. Przegrzewający się przewód, pracujący pod zbyt dużym obciążeniem, może prowadzić do stopienia izolacji, zwarć, a w konsekwencji do pożaru. Jako instalator z wieloletnim doświadczeniem, zawsze podkreślam, że oszczędności na kablach to oszczędności pozorowane, które mogą kosztować znacznie więcej niż początkowa inwestycja.

Czym grozi zastosowanie niewłaściwego przewodu?

Konsekwencje zastosowania niewłaściwego przewodu AC są wielorakie i zawsze negatywne. Warto je sobie uświadomić, aby zrozumieć, dlaczego ten aspekt jest tak krytyczny:

• Ryzyko pożaru: Zbyt mały przekrój kabla prowadzi do jego przegrzewania się pod obciążeniem. Izolacja może ulec stopieniu, co skutkuje zwarciem i realnym zagrożeniem pożarowym.
• Znaczące straty energii: Niewłaściwy przewód, zwłaszcza o zbyt małym przekroju lub zbyt długi, powoduje nadmierny spadek napięcia. Energia, zamiast trafiać do Twojego domu lub sieci, jest rozpraszana w postaci ciepła w kablu. To bezpośrednio obniża rentowność całej instalacji.
• Uszkodzenie sprzętu: Nadmierne spadki napięcia mogą negatywnie wpływać na pracę falownika, skracając jego żywotność, a w skrajnych przypadkach prowadząc do jego uszkodzenia. Falownik może również częściej wyłączać się z powodu przekroczenia dopuszczalnych limitów napięcia.
• Utrata gwarancji: Producenci falowników i paneli fotowoltaicznych często zastrzegają w warunkach gwarancji konieczność stosowania się do norm i dobrych praktyk instalacyjnych. Niewłaściwy dobór przewodów może skutkować utratą gwarancji na drogie komponenty.

Spadek napięcia, czyli cichy złodziej Twojej energii

Spadek napięcia to zjawisko, w którym napięcie elektryczne zmniejsza się wzdłuż przewodu w miarę oddalania się od źródła zasilania. Jest to naturalne zjawisko, ale jego nadmierna wartość jest niezwykle szkodliwa dla instalacji fotowoltaicznej. W praktyce oznacza to, że część wyprodukowanej przez panele energii jest "gubiona" w kablu w postaci ciepła, zanim dotrze do rozdzielni. Zgodnie z polskimi normami, w tym na przykład z PN-HD 60364, spadek napięcia na odcinku od falownika do rozdzielni nie powinien przekraczać 1%. Każdy procent to realna strata w Twoim portfelu. Im dłuższy kabel i im większy prąd przez niego płynie, tym większy spadek napięcia. Dlatego tak ważne jest, aby przy dłuższych trasach zastosować przewody o odpowiednio większym przekroju, aby zminimalizować ten "cichy rabunek" energii.

Normy i przepisy w Polsce, których nie możesz zignorować

W Polsce dobór przewodów i zabezpieczeń w instalacjach elektrycznych, w tym fotowoltaicznych, jest ściśle regulowany przez szereg norm i przepisów. Kluczową rolę odgrywa tu norma PN-HD 60364 "Instalacje elektryczne niskiego napięcia", która szczegółowo określa wymagania dotyczące bezpieczeństwa, projektowania i wykonawstwa. To nie są tylko suche wytyczne to zbiór zasad, które mają chronić życie i mienie. Dlatego też, zgodnie z obowiązującym prawem, instalacje elektryczne, w tym połączenia falownika z rozdzielnią, muszą być wykonywane przez osoby posiadające odpowiednie kwalifikacje, potwierdzone świadectwem kwalifikacyjnym SEP (Stowarzyszenia Elektryków Polskich). Nigdy nie ryzykuj samodzielnego montażu bez odpowiedniej wiedzy i uprawnień, ani nie powierzaj tego zadania niewykwalifikowanym osobom.

Kabel 3-żyłowy czy 5-żyłowy? Zrozum różnice dla Twojej instalacji

Wybór liczby żył w kablu AC jest ściśle powiązany z typem instalacji elektrycznej w Twoim domu oraz z rodzajem falownika, który posiadasz. Podstawowa różnica leży w tym, czy system jest jednofazowy, czy trójfazowy. W Polsce większość domów jednorodzinnych posiada instalacje trójfazowe, co ma bezpośrednie przełożenie na wybór kabla.

Kiedy wystarczy kabel 3x?

Kabel 3-żyłowy, oznaczany jako 3x, zawiera trzy przewody: fazowy (L), neutralny (N) i ochronny (PE). Taki kabel jest wystarczający i stosowany wyłącznie w przypadku falowników jednofazowych. Instalacje jednofazowe są zazwyczaj spotykane w mniejszych obiektach lub tam, gdzie zapotrzebowanie na moc jest niewielkie. Jeśli Twój falownik jest jednofazowy, to właśnie kabel 3x będzie odpowiednim wyborem.

Dlaczego kabel 5x to standard w polskich domach?

Zdecydowana większość nowych instalacji fotowoltaicznych w polskich domach jednorodzinnych bazuje na falownikach trójfazowych. Wynika to z faktu, że domy te są zasilane trójfazowo, co pozwala na równomierne obciążenie sieci i efektywniejsze wykorzystanie mocy. W takim przypadku niezbędny jest kabel 5-żyłowy, który zawiera trzy przewody fazowe (L1, L2, L3), jeden przewód neutralny (N) i jeden przewód ochronny (PE). To właśnie kabel 5x jest standardem i najbezpieczniejszym wyborem dla trójfazowej instalacji fotowoltaicznej, zapewniając prawidłowe i zgodne z normami podłączenie.

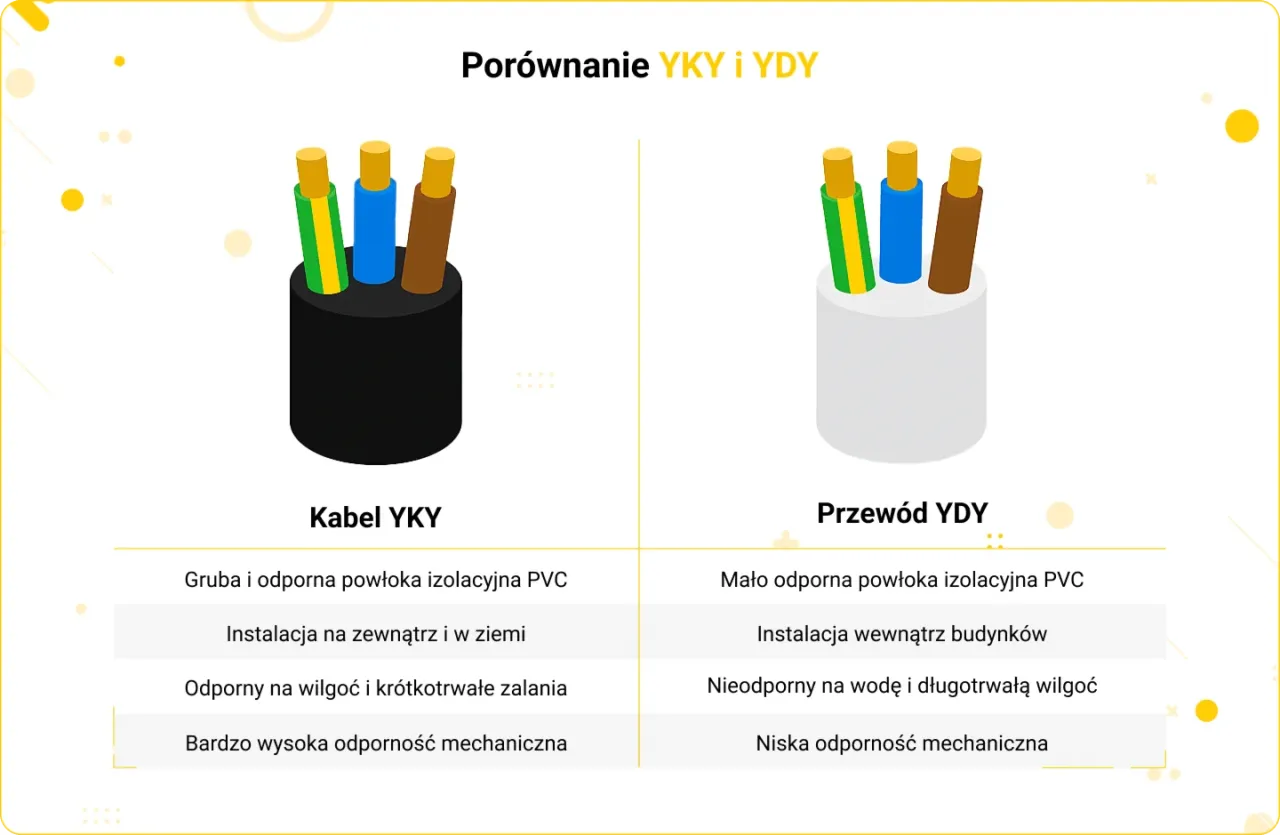

Oznaczenia kabli, które musisz znać: YKY vs YDY który i gdzie stosować?

Wybór odpowiedniego typu kabla to kolejny kluczowy element. W instalacjach fotowoltaicznych najczęściej spotkasz się z dwoma rodzajami przewodów: YKY i YDY. Różnią się one konstrukcją, właściwościami i przeznaczeniem, a ich prawidłowe zastosowanie ma bezpośredni wpływ na bezpieczeństwo i trwałość instalacji.

• Kabel YKY:
  • Konstrukcja: To kabel ziemny, charakteryzujący się izolacją i powłoką zewnętrzną wykonaną z polwinitu. Jest on bardziej wytrzymały mechanicznie i odporny na działanie czynników zewnętrznych.
  • Właściwości: Odporny na wilgoć, promieniowanie UV, niskie temperatury i uszkodzenia mechaniczne.
  • Typowe zastosowanie: Idealny do układania bezpośrednio w ziemi, w kanałach kablowych na zewnątrz budynku, a także w miejscach narażonych na trudne warunki atmosferyczne. Jeśli falownik znajduje się na zewnątrz, a kabel prowadzony jest po elewacji lub w gruncie do rozdzielni, YKY jest właściwym wyborem.
• Kabel YDY:
  • Konstrukcja: Przewód o izolacji i powłoce polwinitowej, przeznaczony do układania na stałe wewnątrz budynków. Jest mniej odporny na uszkodzenia mechaniczne i warunki atmosferyczne niż YKY.
  • Właściwości: Stosowany w suchych i wilgotnych pomieszczeniach, pod tynkiem, w rurkach instalacyjnych, na i pod tynkiem.
  • Typowe zastosowanie: Jeśli falownik jest zainstalowany wewnątrz budynku (np. w garażu, kotłowni) i kabel jest prowadzony wewnątrz ścian, w korytkach kablowych lub bezpośrednio po powierzchni, YDY będzie odpowiednim typem przewodu.

Pamiętaj, aby zawsze dobierać typ kabla do warunków jego ułożenia. Stosowanie YDY na zewnątrz lub w ziemi jest niedopuszczalne i stanowi poważne zagrożenie.

Przekrój kabla AC: najważniejsza decyzja dla Twojej fotowoltaiki

Przekrój żył kabla AC to bez wątpienia najważniejszy parametr, który musisz wziąć pod uwagę przy projektowaniu połączenia falownika z rozdzielnią. To od niego zależy, czy prąd będzie płynął swobodnie, bez nadmiernych strat i ryzyka przegrzewania. Zbyt mały przekrój to gwarancja problemów, dlatego zawsze zalecam, aby w tym aspekcie nie szukać oszczędności. Na wybór odpowiedniego przekroju wpływa kilka kluczowych czynników:

• Moc znamionowa falownika: Im większa moc falownika, tym większy prąd będzie przez niego przepływał, a co za tym idzie, tym większy przekrój kabla będzie potrzebny.
• Odległość między falownikiem a rozdzielnią: Dłuższe odcinki kabla generują większy spadek napięcia. Aby utrzymać go w dopuszczalnych normach (poniżej 1%), konieczne jest zwiększenie przekroju żył.
• Sposób ułożenia kabla: Kable ułożone w ziemi, w rurkach, w ścianach czy na otwartej przestrzeni mają różną zdolność do oddawania ciepła. To wpływa na ich dopuszczalną obciążalność prądową i może wymagać zastosowania większego przekroju.

Jak moc falownika bezpośrednio wpływa na grubość przewodu?

Istnieje bezpośrednia i bardzo prosta zależność: im większa moc znamionowa falownika, tym większy prąd znamionowy będzie generował. A im większy prąd, tym grubszy przewód jest potrzebny, aby bezpiecznie i efektywnie go przewodzić. Przewód o zbyt małym przekroju będzie się przegrzewał, co, jak już wspomniałem, prowadzi do strat energii, uszkodzeń i ryzyka pożaru. Dlatego zawsze zaczynamy dobór kabla od sprawdzenia mocy falownika to punkt wyjścia do wszelkich dalszych obliczeń.

Zmierz odległość, oblicz przekrój: praktyczna zasada doboru

Dokładne zmierzenie odległości między falownikiem a rozdzielnią to absolutna podstawa. Nie wystarczy "na oko" każdy metr ma znaczenie. Dłuższe odcinki kabla, nawet przy tej samej mocy falownika, wymagają większego przekroju. Dlaczego? Ponieważ oporność przewodu rośnie wraz z jego długością, co bezpośrednio przekłada się na większy spadek napięcia. Moją praktyczną zasadą jest, aby zawsze dążyć do utrzymania spadku napięcia poniżej dopuszczalnego 1%. W przypadku dłuższych tras, często oznacza to konieczność zastosowania kabla o jeden, a nawet dwa stopnie większym przekroju niż sugerowałaby sama moc falownika. To inwestycja, która szybko się zwraca w postaci wyższej efektywności i bezpieczeństwa.

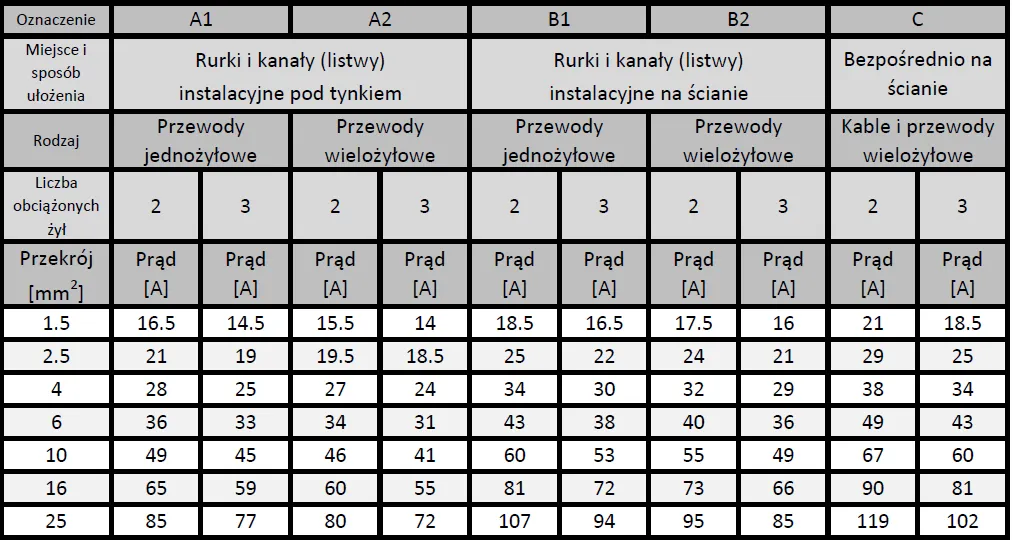

Tabela doboru: Jaki przekrój do falownika 3kW, 5kW, 8kW i 10kW?

Poniższa tabela przedstawia ogólne wytyczne dotyczące doboru przekroju kabla AC dla najpopularniejszych mocy falowników w polskich instalacjach domowych. Pamiętaj, że są to wartości orientacyjne i zawsze należy wziąć pod uwagę konkretne warunki instalacji (odległość, sposób ułożenia).

Moc falownika (kW)	Zalecany przekrój kabla 5x (mm²)	Uwagi/Typowe zastosowanie
Do 5-6 kW	5x4 mm²	Często wystarczający, ale zawsze sprawdź odległość i spadek napięcia.
6-10 kW	5x6 mm²	Najczęściej zalecany i stosowany, dobry kompromis między ceną a wydajnością.
Powyżej 10 kW	5x10 mm² lub większy	W zależności od specyfiki instalacji, mocy falownika i znacznych odległości.

Dla mocy do 6 kW: Czy 5x4mm² zawsze będzie wystarczający?

Kabel o przekroju 5x4mm² jest często wystarczający dla instalacji fotowoltaicznych o mocy do 6 kW, zwłaszcza gdy odległość między falownikiem a rozdzielnią jest stosunkowo krótka (do około 15-20 metrów) i kabel jest ułożony w sposób sprzyjający oddawaniu ciepła. Jednakże, jak zawsze podkreślam, nie ma tu uniwersalnej zasady bez sprawdzenia. Jeśli trasa jest dłuższa, a kabel prowadzony w zamkniętych kanałach lub w ziemi, gdzie warunki chłodzenia są gorsze, nawet dla mocy poniżej 6 kW może okazać się, że bezpieczniejszym i bardziej efektywnym wyborem będzie kabel 5x6mm². Zawsze należy to zweryfikować obliczeniowo.

Dla mocy 6-10 kW: Dlaczego 5x6mm² to najbezpieczniejszy wybór?

Dla instalacji o mocy w przedziale 6-10 kW, przekrój 5x6mm² jest najczęściej zalecanym i uważanym za najbezpieczniejszy wyborem. Wynika to z faktu, że oferuje on optymalny balans między kosztami zakupu a zapewnieniem odpowiedniej obciążalności prądowej i minimalizacją spadków napięcia. W większości typowych instalacji domowych, nawet przy umiarkowanych odległościach, 5x6mm² spełnia normy dotyczące spadku napięcia (poniżej 1%) i zapewnia bezpieczną pracę. To przekrój, który daje pewien margines bezpieczeństwa, co jest niezwykle ważne w długoterminowej eksploatacji fotowoltaiki.

Dla mocy powyżej 10 kW: Kiedy konieczne jest użycie kabla 5x10mm² i grubszego?

W przypadku instalacji fotowoltaicznych o mocy powyżej 10 kW, a zwłaszcza tych o znacznych odległościach między falownikiem a rozdzielnią, zastosowanie kabla o przekroju 5x10mm² lub nawet większego staje się koniecznością. Duża moc oznacza duży prąd, a długi odcinek kabla potęguje spadek napięcia. Tutaj nie ma miejsca na kompromisy bezpieczeństwo i efektywność wymagają odpowiednio grubych przewodów. W niektórych, bardzo specyficznych przypadkach, dla bardzo dużych mocy lub ekstremalnie długich tras, może być nawet potrzebny kabel o przekroju 5x16mm² lub większym. W takich sytuacjach zawsze należy wykonać szczegółowe obliczenia, a najlepiej skonsultować się z doświadczonym projektantem instalacji elektrycznych.

Zabezpieczenia po stronie AC: jak chronić instalację i falownik?

Poza prawidłowym doborem kabla, równie istotne jest zapewnienie odpowiednich zabezpieczeń po stronie AC. Ich zadaniem jest ochrona zarówno samej instalacji fotowoltaicznej, w tym falownika, jak i całej sieci domowej przed przeciążeniami, zwarciami oraz prądami upływowymi. To ostatnia linia obrony przed poważnymi awariami i zagrożeniami.

Rola wyłącznika nadprądowego: jak dobrać jego wartość (A) i charakterystykę (B/C)?

Wyłącznik nadprądowy, potocznie nazywany "bezpiecznikiem", ma za zadanie chronić obwód przed skutkami przeciążeń i zwarć. Jego dobór jest dwuetapowy:

• Wartość prądowa (A): Musi być dobrana do maksymalnego prądu, jaki może przepływać z falownika, z uwzględnieniem przekroju kabla. Zazwyczaj dla kabla 6 mm² i falownika o mocy 8-10 kW stosuje się zabezpieczenie o wartości 20A lub 25A. Wartość ta nie może być wyższa niż dopuszczalna obciążalność prądowa kabla.
• Charakterystyka (B/C):
  • Typ B: Stosowany dla obwodów o małych prądach rozruchowych (np. oświetlenie, gniazda).
  • Typ C: Zalecany dla obwodów, w których występują większe prądy rozruchowe (np. silniki, niektóre urządzenia zasilające). Falowniki często generują krótkotrwałe prądy rozruchowe, dlatego w wielu przypadkach zaleca się wyłączniki typu C, aby uniknąć niepotrzebnych wyłączeń. Zawsze należy sprawdzić zalecenia producenta falownika.

Wyłącznik różnicowoprądowy (RCD) typ A czy B? Sprawdź zalecenia producenta falownika

Wyłącznik różnicowoprądowy (RCD) chroni przed porażeniem prądem elektrycznym, wykrywając prądy upływowe. W instalacjach fotowoltaicznych wybór RCD jest szczególnie ważny ze względu na specyfikę pracy falownika, który może generować prądy stałe. Tutaj kluczowe są dwa typy:

• Typ A: Wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące prądy stałe. Jest to standard w większości instalacji domowych.
• Typ B: Jest bardziej zaawansowany i wykrywa wszystkie rodzaje prądów różnicowych, w tym prądy stałe gładkie, które mogą być generowane przez niektóre falowniki. Wiele nowoczesnych falowników wymaga zastosowania RCD typu B, aby zapewnić pełne bezpieczeństwo i prawidłowe działanie.

Zawsze, bezwzględnie, sprawdź zalecenia producenta falownika w jego instrukcji obsługi. Niewłaściwy typ RCD może prowadzić do nieprawidłowego działania falownika lub, co gorsza, nie zapewnić odpowiedniej ochrony.

Gdzie wpiąć zabezpieczenie: w głównej rozdzielni czy dodatkowej skrzynce?

Miejsce wpięcia zabezpieczeń jest równie ważne. Istnieją dwie główne opcje:

• W głównej rozdzielni elektrycznej: Jest to często preferowane rozwiązanie, gdy rozdzielnia znajduje się w pobliżu falownika lub gdy jest w niej wystarczająco dużo miejsca na dodatkowe moduły. Zapewnia to scentralizowane zarządzanie i ochronę.
• W dedykowanej skrzynce zabezpieczającej: Jeśli główna rozdzielnia jest przepełniona, znajduje się daleko od falownika lub warunki instalacji tego wymagają (np. falownik na zewnątrz), można zainstalować osobną, dedykowaną skrzynkę zabezpieczającą. Powinna ona być umieszczona jak najbliżej falownika, aby zminimalizować długość niezabezpieczonego odcinka kabla. Ważne jest, aby skrzynka miała odpowiedni stopień ochrony IP (np. IP65 dla zastosowań zewnętrznych) i była łatwo dostępna.

Niezależnie od wyboru, wszystkie zabezpieczenia muszą być łatwo dostępne dla celów serwisowych i awaryjnych.

Najczęstsze błędy przy podłączaniu falownika do rozdzielni: uniknij ich!

Jako instalator, widziałem wiele instalacji zarówno tych wzorowych, jak i tych, które niestety były pełne błędów. Chcę Cię przestrzec przed najczęściej popełnianymi pomyłkami przy podłączaniu falownika do rozdzielni. Uniknięcie ich to klucz do bezpiecznej i wydajnej fotowoltaiki.

Błąd nr 1: Zbyt mały przekrój kabla i jego dramatyczne konsekwencje

To chyba najpoważniejszy i najczęściej spotykany błąd. Kuszeni niższą ceną, niektórzy decydują się na kabel o zbyt małym przekroju w stosunku do mocy falownika i długości trasy. Konsekwencje są dramatyczne: kabel przegrzewa się, co prowadzi do utraty energii (spadek napięcia), uszkodzenia izolacji, a w skrajnych przypadkach do pożaru. Przegrzewanie się kabla może również powodować częste wyłączanie się falownika z powodu zbyt wysokiego napięcia w punkcie przyłączenia, co drastycznie obniża produkcję energii. Pamiętaj, że oszczędność na kablu to oszczędność na bezpieczeństwie i wydajności.

Błąd nr 2: Ignorowanie odległości i dopuszczalnego spadku napięcia

Drugi powszechny błąd to niedocenianie wpływu odległości na dobór przekroju kabla. Nawet jeśli moc falownika sugerowałaby mniejszy przekrój, długa trasa do rozdzielni (np. powyżej 20-30 metrów) niemal zawsze wymaga zastosowania grubszego kabla. Ignorowanie dopuszczalnego spadku napięcia (który powinien wynosić maksymalnie 1%) prowadzi do znaczących strat energii i może powodować niestabilną pracę falownika, skracając jego żywotność. Zawsze mierz odległość i uwzględniaj ją w obliczeniach przekroju!

Błąd nr 3: Stosowanie kabli aluminiowych (CCA) zamiast miedzi (Cu)

W instalacjach fotowoltaicznych, a zwłaszcza na odcinku AC między falownikiem a rozdzielnią, stosowanie kabli miedzianych (Cu) jest obowiązkowe. Niestety, na rynku pojawiają się tańsze kable aluminiowe (CCA - Copper Clad Aluminum), które z zewnątrz wyglądają jak miedziane. Aluminium ma znacznie wyższą rezystancję niż miedź, co oznacza, że przy tym samym przekroju będzie się znacznie bardziej przegrzewać i powodować większe spadki napięcia. Kable aluminiowe są również bardziej podatne na utlenianie i uszkodzenia mechaniczne, co prowadzi do niestabilnych połączeń i poważnych zagrożeń pożarowych. Nigdy nie używaj kabli aluminiowych w instalacjach fotowoltaicznych!

Błąd nr 4: Niewłaściwy montaż i brak dławików uszczelniających

Nawet najlepszy kabel i zabezpieczenia nie spełnią swojej roli, jeśli montaż zostanie wykonany niedbale. Częste błędy to: luźne połączenia w rozdzielni, brak odpowiedniego mocowania kabli, które mogą być narażone na uszkodzenia mechaniczne, oraz brak dławików uszczelniających przy wprowadzaniu kabli do falownika lub skrzynki zabezpieczającej. Dławiki są kluczowe, aby zapobiec przedostawaniu się wilgoci i kurzu do wnętrza urządzeń, co może prowadzić do zwarć i korozji. Prawidłowy montaż to podstawa długotrwałej i bezawaryjnej pracy instalacji.

Przeczytaj również: Jak podłączyć rozdzielnicę? Bezpieczny poradnik krok po kroku

Twoja checklista: prawidłowy dobór kabla AC do fotowoltaiki

Aby ułatwić Ci podjęcie właściwych decyzji, przygotowałem zwięzłą checklistę, która podsumowuje najważniejsze kroki przy doborze kabla AC do Twojej instalacji fotowoltaicznej:

1. Krok 1: Sprawdź moc falownika i typ sieci (1 czy 3 fazy)

   Na początek określ moc znamionową falownika oraz typ sieci elektrycznej w Twoim domu. To fundament doboru liczby żył (3x dla jednofazowego, 5x dla trójfazowego) i wstępnego oszacowania przekroju.

2. Krok 2: Zmierz dokładną odległość do rozdzielni Precyzyjnie zmierz długość trasy kabla od falownika do głównej rozdzielni elektrycznej. Pamiętaj, że każdy metr ma znaczenie dla obliczeń spadku napięcia.
3. Krok 3: Wybierz odpowiedni przekrój i typ kabla (YKY/YDY)

   Na podstawie mocy falownika, zmierzonej odległości i warunków ułożenia (np. w ziemi, na ścianie, w rurkach) dobierz odpowiedni przekrój kabla, upewniając się, że spadek napięcia nie przekroczy 1%. Wybierz też właściwy typ kabla: YKY dla zastosowań zewnętrznych i ziemnych, YDY dla wewnętrznych.

4. Krok 4: Dobierz właściwe zabezpieczenia i zleć montaż profesjonaliście

   Wybierz odpowiedni wyłącznik nadprądowy (wartość A i charakterystyka B/C) oraz wyłącznik różnicowoprądowy (RCD typu A lub B), zgodnie z zaleceniami producenta falownika. Na koniec, i to jest najważniejsze, zawsze zlecaj montaż instalacji fotowoltaicznej i jej podłączenie do sieci elektrycznej wyłącznie instalatorowi posiadającemu odpowiednie uprawnienia (świadectwo kwalifikacyjne SEP). To gwarancja bezpieczeństwa i zgodności z normami.
